Produkttyp	Kombi-Kühl-Gefrierschrank
Marke	Haier
Modell	HBW5719E
Breite	920 mm
Tiefe	1137 mm
Stromversorgung	220-240 V, 50 Hz
Kühlschranktemperatur	2°C bis 8°C (einstellbar)
Gefrierschranktemperatur	-16°C bis -24°C (einstellbar)
Sonderfunktionen	Superkühlung, Supergefrieren, Eco-Modus, Urlaubsmodus
Abtauen	Automatisch
Wi-Fi-Verbindung	Ja, über hOn-App (2,4 GHz)
Bedienfeld	Touch mit LED-Anzeige
Kühlschrankkapazität	Nicht angegeben
Gefrierschrankkapazität	Nicht angegeben
Klimaklasse	Nicht angegeben
Reparierbarkeit	Ersatzteile verfügbar

Häufig gestellte Fragen - HBW5719E HAIER

Wie stelle ich die Temperatur des Kühlschranks und des Gefrierschranks ein?

Halten Sie die Taste TEMP 5 Sekunden lang gedrückt, um das Fach (Kühlschrank oder Gefrierschrank) auszuwählen. Drücken Sie dann kurz auf die Taste TEMP, um die Temperatur zu ändern. Bei jeder Änderung ertönt ein Signalton. Nach 5 Sekunden wird die Auswahl bestätigt.

Wie aktiviere ich die Funktion Superkühlung?

Halten Sie die Taste TEMP gedrückt, um das Kühlschrankfach auszuwählen, und drücken Sie dann kurz, bis das Symbol Superkühlung leuchtet. Sie können sie auch über die App aktivieren. Die Funktion schaltet sich nach 12 Stunden automatisch aus.

Wie aktiviere ich die Funktion Supergefrieren?

Halten Sie die Taste TEMP gedrückt, um das Gefrierfach auszuwählen, und drücken Sie dann kurz, bis das Symbol Supergefrieren leuchtet. Sie können sie auch über die App aktivieren. Die Funktion schaltet sich nach 50 Stunden automatisch aus.

Was tun bei Stromausfall?

Nach einem Stromausfall stellt der Kühlschrank die zuletzt eingestellte Kühlstufe wieder her. Um die Standardeinstellungen wiederherzustellen, halten Sie den Türschalter im Inneren gedrückt und drücken Sie gleichzeitig 5 Sekunden lang die Ein-/Aus-Taste.

Wie verwende ich den Eco-Modus?

Drücken Sie die Taste SET (oder Modus-Taste), bis das Eco-Symbol leuchtet. Der Eco-Modus stellt die Temperatur auf 4°C im Kühlschrank und -18°C im Gefrierschrank ein, um die Lagerung zu optimieren und Energie zu sparen.

Wie aktiviere ich den Urlaubsmodus?

Drücken Sie die Taste SET (oder Modus-Taste), bis das Urlaubs-Symbol leuchtet. Der Kühlschrank arbeitet im Niedrigenergiebetrieb, während der Gefrierschrank normal läuft. Ideal bei längerer Abwesenheit.

Wie verbinde ich den Kühlschrank mit dem Wi-Fi?

Laden Sie die App hOn herunter. Halten Sie am Kühlschrank die Taste Wi-Fi 2 Sekunden lang gedrückt (das Symbol blinkt). Folgen Sie den Anweisungen in der App zur Kopplung. Die Verbindung ist hergestellt, wenn das Wi-Fi-Symbol konstant leuchtet.

Was bedeuten die Fehlercodes?

Wenn die Temperatur-LEDs nacheinander aufleuchten, weist dies auf einen Kommunikationsfehler hin. Wenn mehrere LEDs blinken, ist der Lüfter defekt. In beiden Fällen wenden Sie sich an den technischen Service.

Wie taue ich das Gerät ab?

Das Abtauen der Kühl- und Gefrierfächer erfolgt automatisch. Kein manueller Eingriff erforderlich. Die Feuchtigkeit wird durch HCS-Filter verwaltet.

Was tun, wenn der Kühlschrank nicht kühlt?

Überprüfen Sie, ob das Gerät eingesteckt und eingeschaltet ist. Stellen Sie sicher, dass die Temperatur nicht zu hoch eingestellt ist. Im Sommer wird empfohlen, den Kühlschrank auf 6 bis 8°C einzustellen, um einen optimalen Betrieb zu gewährleisten. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG HBW5719E HAIER

Super Freeze-Funktion

So verwenden Sie die Super Freeze-Funktion:

So verwenden Sie die Urlaubsfunktion:

PRODUKTBESCHREIBUNG 34

NUTZUNG 35

Nutzung 35 Benutzerdefinierte Temperatur 36 Funktion „Super Cool“ 36 Super Freeze-Funktion 37 Eco-Modus 37 Urlaubsfunktion 38 Abtauen 38 Demomodus 38 VERWENDUNG DER WIFI-FUNKTION 39 Kopplungsvorgang in der App 39 Schritt 1. 39 Schritt 2 39 Schritt 3 39 Verwendung der WiFi-Funktion 40

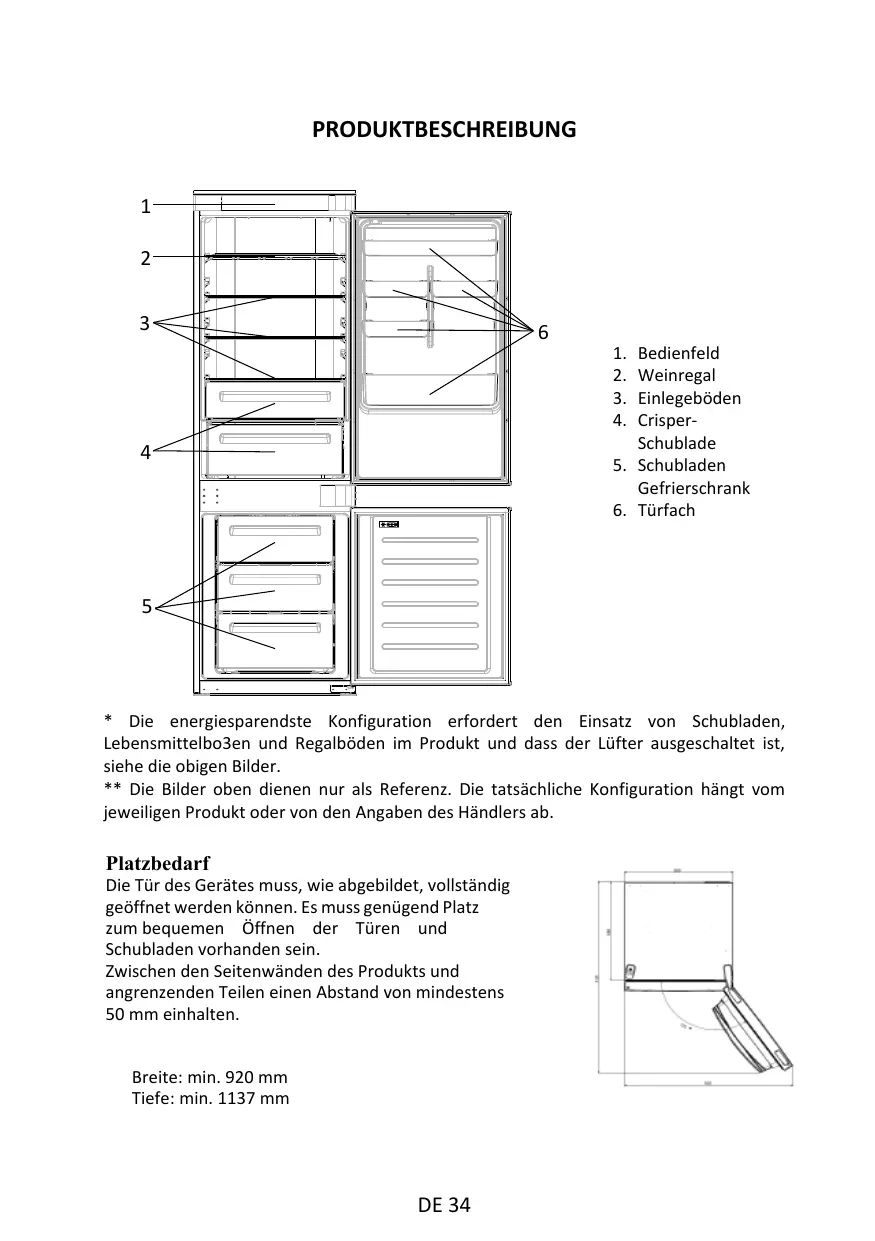

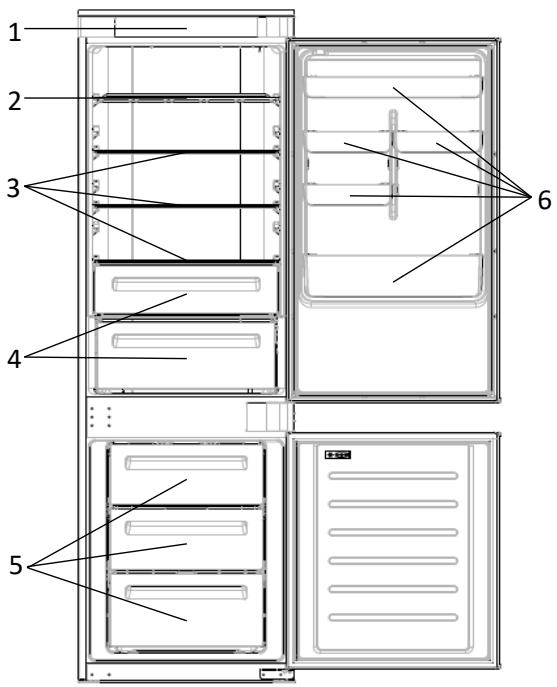

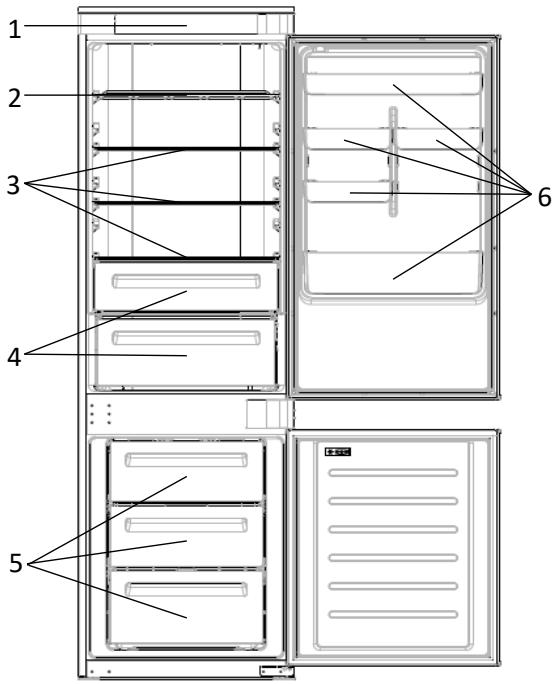

PRODUKTBESCHREIBUNG

1. Bedienfeld
2. Weinregal
3. Einlegeboden
4. Crisper-Schublade
5. Schubladen Gefrierschrank
6. Türfach
7. Die energiesparendste Konfiguration erfordert den Einsatz von Schubladen, Lebensmittelboxen und Regalböden im Produkt und dass der Lüfter ausgeschaltet ist, siehe die obigen Bilder. ** Die Bilder dienen nur als Referenz. Die tatsächliche Konfiguration hängt vom jeweiligen Produkt oder von den Angaben des Händlers ab.

Platzbedarf

Die Tür des Gerätes muss, wie abgebildet, vollständig geöffnet werden können. Es muss genügend Platz zum bequemen Öffnen der Türen und Schubladen vorhanden sein.

Zwischen den Seitenwänden des Produkts und angrenzenden Teilen einen Abstand von mindestens 50 mm einhalten.

Breite: min. 920 mm

Tiefe: min. 1137 mm

NUTZUNG

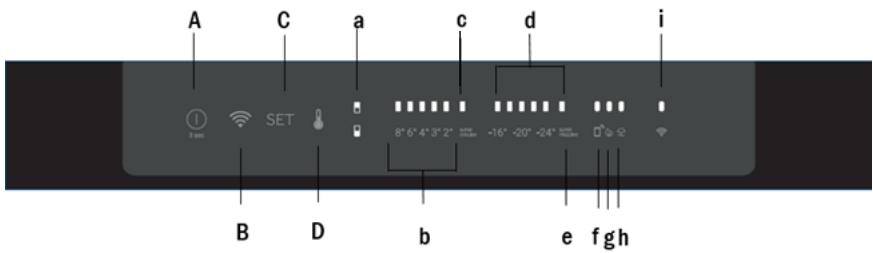

A. Die ON/OFF-Taste dient zum Ein- und Ausschalten des Geräts. B. Die WiFi-Taste dient zum Ein- und Ausschalten des WiFi. C. Die SET-Taste dient der Auswahl der Sonderfunktionen (Eco und Urlaub). D. Über die TEMP-Taste werden die Temperaturen des Kühl- und Gefrierschranks ausgewählt. a. Das Kühl-/Gefrierbereichssymbol zeigt an, welches Fach des Geräts ausgewählt ist. b. Die Temperaturstufen des Kühlschranks zeigen die ausgewählte Temperatur an. c. Das Super-Cool-Symbol zeigt an, ob die Super-Cool-Funktion aktiviert ist. d. Die Temperaturstufen des Gefrierschranks zeigen an, welche Temperatur ausgewählt ist. e. Das Super-Freeze-Symbol zeigt an, ob die Funktion aktiviert ist. f. Das Symbol für benutzerdefinierte Temperatur zeigt an, ob die Temperatur über die App ausgewählt wurde. g. Das Eco-Modus-Symbol zeigt an, ob der Eco-Modus aktiviert ist. h. Das Urlaubsfunktionssymbol zeigt an, ob die Urlaubsfunktion aktiviert ist. i. Das WiFi-Symbol zeigt an, ob das Wi-Fi funktioniert und das Gerät verbunden ist.

Nutzung

Schließen Sie das Gerät an und es schaltet sich automatisch ein. Die Temperatur wird automatisch auf 4 °C im Kühlschrank und -18 °C im Gefrierschrank eingestellt.

HINWEIS: Warten Sie mindestens 2/3 Stunden, bevor Sie Lebensmittel in das Gerät legen, damit die Kühltemperatur im Inneren des Kühlschranks erreicht ist.

• Um die Temperatur zu ändern, drücken Sie die TEMP-Taste fünf Sekunden lang. Es ertönt ein akustisches Signal und das Symbol des gewählten Fachs (Kühl- oder Gefrierschrank) sowie alle Temperatur-LEDs des entsprechenden Fachs leuchten zwei Sekunden lang auf. Nach zwei weiteren Sekunden wird die Auswahl des Fachs bestätigt. Drücken Sie bei eingeschaltetem Fachsymbol kurz die TEMP-Taste, um die Temperatur zu ändern. Wenn sich die Einstellung erhöht, leuchtet die entsprechende LED auf. Ein akustisches Signal ertönt bei jedem Drücken der TEMP-Taste und bei jeder Temperaturänderung. Nach fünf Sekunden wird die Auswahl bestätigt. Nach 30 s ohne Betrieb erlöschen die Kühl-/Gefrierschranksymbole und die LEDs der ausgewählten Temperaturen. Wenn die TEMP-Taste erneut berührt wird, leuchtet das Symbol des zuletzt gewählten Bereichs (Kühlschrank oder Gefrierschrank) auf.
• Bei einem Stromausfall wird die zuletzt eingestellte Kühlstufe wiederhergestellt. Um die Standardeinstellung wiederherzustellen, halten Sie den Türschalter im

Inneren des Kühlschranks gedrückt und drücken Sie gleichzeitig fünf Sekunden lang die ON/OFF-Taste.

• Unter normalen Betriebsbedingungen (im Frühjahr und Herbst) wird empfohlen, die Temperatur auf 4 °C einzustellen. Im Sommer oder bei hohen Umgebungstemperaturen wird empfohlen, die Temperatur auf 6–8 °C einzustellen, um die Kühl- und Gefrierraumtemperaturen zu gewährleisten und die Dauerbetriebszeit des Kühlschranks zu reduzieren. Im Winter oder bei niedrigen Umgebungstemperaturen wird empfohlen, die Temperatur auf 3–4 °C einzustellen, um zu vermeiden, dass der Kühlschrank häufig anläuft und wieder anhält.

Benutzerdefinierte Temperatur

Die Temperatur des Kühl- und Gefrierschranks kann über die App angepasst werden. Die Temperatur kann mit einer Empfindlichkeit von 1 °C eingestellt werden. Für den Kühlschrank kann eine Temperatur von 2 °C bis 8 °C und für den Gefrierschrank von -16 °C bis -24 °C eingestellt werden.

Wenn die Temperatur über die App ausgewählt wird, leuchtet das Symbol für benutzerdefinierte Temperatur auf, während alle Temperatur-LEDs des betroffenen Fachs ausgehen (d. h. wenn die Kühlschranktemperatur über die App ausgewählt wird, werden die LEDs von 2 °C bis 8 °C ausgeschaltet. Wenn die Tiefkühltemperatur über die App ausgewählt wird, sind die LEDs von -16 °C bis -24 °C aus).

Wenn nur ein einzelner Bereich (Gefrierschrank oder Kühlschrank) eine benutzerdefinierte Temperatur hat, wird die Temperaturauswahl des anderen Bereichs nicht geändert und die LED der ausgewählten Temperatur dieses Bereichs bleibt an. Bei jeder Temperaturänderung ertönt ein akustisches Signal.

Funktion „Super Cool"

Es wird empfohlen, die Super Cool-Funktion einzuschalten, wenn eine große Menge an Lebensmitteln gelagert werden soll (z. B. nach dem Einkauf). Die Super-Cool-Funktion beschleunigt die Abkühlung frischer Lebensmittel und schützt die bereits gelagerte Ware vor unerwünschter Erwärmung. Wenn die Funktion aktiviert ist, wird die Temperatur des Kühlschranks automatisch auf 2 °C eingestellt.

So verwenden Sie die Super Cool-Funktion:

Die Funktion kann durch langes Drücken der TEMP-Taste aktiviert werden, um das Kühlfach auszuwählen, und dann durch kurzes Drücken der TEMP-Taste, bis das Super Cool-Symbol leuchtet. Sie kann auch über die App aktiviert werden. Wenn die Funktion aktiviert ist, leuchtet die Super Cool-LED immer. - Um die Super Cool-Funktion zu beenden, drücken Sie die TEMP-Taste oder schalten Sie sie in der App aus. Die Super Cool-Funktion endet automatisch nach 12 Stunden. - Wenn die Super Cool-Funktion endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellte Kühlstufe wird wiederhergestellt.

Hinweis: Die Funktionen Super Cool und Super Freeze können nicht gleichzeitig aktiviert werden.

Super Freeze-Funktion

Die Super Freeze-Funktion beschleunigt das Einfrieren frischer Lebensmittel und schützt die bereits gelagerte Ware vor unerwünschter Erwärmung. Wenn eine große Menge an Lebensmitteln eingefroren werden soll, empfiehlt es sich, die Super Freeze-Funktion 24 Stunden vor der Verwendung einzuschalten. Wenn die Funktion aktiviert ist, wird die Temperatur automatisch auf -28 °C eingestellt.

So verwenden Sie die Super Freeze-Funktion:

Die Funktion kann durch langes Drücken der TEMP-Taste aktiviert werden, um das Gefrierfach auszuwählen, und dann durch kurzes Drücken der TEMP-Taste, bis das Super Freeze-Symbol leuchtet. Sie kann auch über die App aktiviert werden. Wenn die Funktion aktiviert ist, leuchtet die Super-Freeze-LED immer. - Um die Super Freeze-Funktion zu beenden, drücken Sie die TEMP-Taste oder schalten Sie sie in der App aus. Die Super Freeze-Funktion endet automatisch, wenn die Funktion länger als 50 Stunden gedauert hat. - Wenn die Super Freeze-Funktion endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellte Gefrierstufe wird wiederhergestellt.

Hinweis: Die Funktionen Super Cool und Super Freeze können nicht gleichzeitig aktiviert werden.

Eco-Modus

Der Eco-Modus kann aktiviert werden, um die Leistung des Geräts zu optimieren und gleichzeitig die beste Lagerung von Lebensmitteln zu erreichen. Im Eco-Modus wird die Temperatur automatisch auf 4 °C im Kühlschrank und -18 °C im Gefrierschrank eingestellt. So verwenden Sie den Eco-Modus:

Die Funktion kann über das Bedienfeld aktiviert werden, indem Sie die Taste „mode“ drücken, bis das Symbol für den Eco-Modus aufleuchtet (ein akustisches Signal bestätigt die Auswahl). Alternativ können Sie die Funktion über die App auswählen. Wenn die Funktion aktiviert ist, ist das Symbol für den Eco-Modus immer AN. - Um den Eco-Modus zu beenden, schalten Sie ihn über die App aus oder wählen Sie eine andere Funktion über das Bedienfeld. - Wenn der Eco-Modus endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellten Kühlstufen werden wiederhergestellt.

Urlaubsfunktion

Die Urlaubsfunktion kann verwendet werden, um den Energieverbrauch des Geräts zu reduzieren, wenn es nicht regelmäßig benutzt wird. Wenn die Funktion eingeschaltet ist, sind die LED-Leuchten aus (auch wenn die Tür geöffnet ist) und der Kühlschrank ist aus, während der Gefrierschrank normal weiterarbeitet.

So verwenden Sie die Urlaubsfunktion:

Die Funktion kann über das Bedienfeld aktiviert werden, indem Sie die Taste „mode“ drücken, bis das Symbol für den Urlaubsmodus aufleuchtet (ein akustisches Signal bestätigt die Auswahl). Alternativ können Sie die Funktion über die App auswählen. Wenn die Funktion aktiviert ist, ist das Urlaubssymbol immer AN. - Um den Urlaubsmodus zu beenden, schalten Sie ihn über die App aus oder wählen Sie eine andere Funktion über das Bedienfeld. - Wenn der Urlaubsmodus endet, erlischt das Symbol auf dem Bedienfeld und die zuvor eingestellten Kühlstufen werden wiederhergestellt.

Abtauen

Das Abtauen des Kühl- und Gefrierschranks erfolgt automatisch, es ist keine manuelle Tätigkeit erforderlich.

HCS

Bei Erreichen eines bestimmten Feuchtigkeitsniveaus öffnen sich die HCS-Filterfasern, wodurch die Feuchtigkeit abnimmt und schließen sich dann wieder.

Demomodus

Um in den Demomodus zu gelangen, halten Sie bei entsperrtem Display die WiFi-Taste (B) gedrückt und drücken Sie die MODE-Taste (C) innerhalb von fünf Sekunden fünfmal. Um den Demomodus zu beenden, führen Sie den gleichen Vorgang durch oder schalten Sie den Kühlschrank aus.

Fehlercodes

• Kommunikationsfehler

[-16°C; - 18°C; - 20°C; - 22°C; - 24°C] leuchten im Kühlschrank nacheinander auf: Dies bedeutet, dass ein Kommunikationsfehler zwischen der Hauptsteuerplatine und der Anzeigeplatine aufgetreten ist. Bitte wenden Sie sich an den technischen Kundendienst, um das Problem zu beheben.

• Ventilator

[-16°C; -20°C; -22°C; -24°C] blinken im Kühlschrank gleichzeitig, wenn der Lüfter nicht richtig arbeitet. Bitte wenden Sie sich an den technischen Kundendienst, um das Problem zu

beheben.

VERWENDUNG DER WIFI-FUNKTION

Kopplungsvorgang in der App

Schritt 1

Laden Sie die hOn-App aus den Stores herunter.

GET IT ON

Google Play

Download on the

App Store

EXPLORE IT ON

AppGallery

Schritt 2

• Erstellen Sie Ihr Konto in der hOn-App oder melden Sie sich an, wenn Sie bereits ein Konto haben.

Schritt 3

• Folgen Sie den Kopplungsanweisungen in der hOn-App.

Verwendung der WiFi-Funktion

Um die WiFi-Funktion zu aktivieren, halten Sie die WiFi-Taste zwei Sekunden lang gedrückt, das Wi-Fi-Symbol leuchtet auf und ein akustisches Signal ertönt.

Wenn das WiFi noch nicht konfiguriert wurde, wechselt der Kühlschrank beim Einschalten automatisch in den Konfigurationsmodus und behält diesen Status 30 Minuten lang bei. So verwenden Sie den Konfigurationsmodus:

• Drücken Sie die WiFi-Taste zwei Sekunden lang, der Kühlschrank wechselt in den WiFi-Konfigurationsmodus und ein akustisches Signal ertönt. Das WiFi-Symbol beginnt zu blinken.
• Folgen Sie den Anweisungen in der App, um das WiFi zu konfigurieren (siehe oben).
• Sobald das WiFi konfiguriert und die Verbindung hergestellt ist, leuchtet das WiFi-Symbol permanent.
• Nach 30 Minuten ohne Bedienung verlässt das WiFi automatisch den Konfigurationsmodus.
• Wenn das WiFi bereits konfiguriert wurde, wird die Verbindung automatisch entsprechend der Konfigurationsinformationen wiederhergestellt.

Um das WiFi zurückzusetzen, drücken Sie die WiFi-Mode-Taste zwei Sekunden lang, das WiFi wird zurückgesetzt und ein akustisches Signal ertönt. Danach geht das WiFi automatisch in den Konfigurationszustand über (das WiFi-Symbol beginnt wieder zu blinken).

Um das Wi-Fi auszuschalten, drücken Sie die Wi-Fi-Taste 3 Sekunden lang.

Funkmodul - Technische Daten

Frequenzrate (OFR)	2400 MHz-2843.5 MHz
Kanalfrequencyen	2412...2472 MHz(Schrittlänge5 MHz)
Maximale Leistung(EIRP)	100 mW

Der Funkgerätetyp entspricht der Richtlinie 2014/53/EU.

Radio-Modul - Technische Daten

Frequentie tarief(OFR)	2400 MHz-2843.5 MHz
Kanaalfrequencies	2412...2472 MHz(stapgrootte 5 MHz)
Maximale kracht(EIRP)	100 mW
