BEDIENUNGSANLEITUNG DU 7603 G BOMANN

Bedienungsanleitung/Garantie

Instruction Manual

DEUTSCH

Inhalt

Einleitung. 3 Inbetriebnahme / Betrieb.. 9

Allgemeine Hinweise. 3 Reinigung und Pflege. 10

Spezielle Sicherheitshinweise für Störungsbehebung. 12

deses Gerät. 4 Technische Daten. 12

Auspacken des Gerätes. 6 Garantie / Kundenservice.. 12

Geräteausstattung. 6 Entsorgung. 14

Installation. 6 EU-Produktdatenblatt. 15

ENGLISH

Contents

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden zu vermeiden:

WARNING:

Warnt vor Gefahren für ihre Gesundheit und zeit
mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme diesen Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein und Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

HINWEIS:

Darstellungen können vom Original gerät abweichen.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschreiben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder)sogar zu Personenschäden führen.

• Betreiben Sie das Gerät nur im ordnungsgemäß eingebauten Zustand.

• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, und Feuchtigkeit fern.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Schalten Sie das Gerät aus,ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung, Benutzerwartung oder bei Störung.
• Das Gerät und wenn möglich das Netzkabel mösen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Bei Beschädigung darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit ihrer Kinder{lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNING:

Lassen Sie keine Kinder nicht mit Folie spiel. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für diesen Gerät

• Beachten Sie zu Ihr dem Kochgerät die Herstellerangaben, ob der Betrieb einer Dunstabzugshaube darüber erlaubt ist und ggf. welche Sicherheitsabstand eingehalten werden muss.

Für den Abluftbetrieb:

• Es muss für ausreichende Belüftung im Raum gesorgt werden, wenn die Dunsthaube gleichzeitig mit Geräten betrieben wird, welche Gas oder andere Brennstoffe verbrennen.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größter sein als 4 Pa (4x10 ^-5 bar).

• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
  Die Vorschriften der zuständigen ortlichen Behörden sind einzahlten.

• Beachten und befolgen Sie des Weiteren die Montageanweisungen, die wir Ihnen im Kapitel „Installation“ geben.

• VORSICHT: Berührbare Teile des Gerätes können bereits werden, wenn sie mit Kochgeräten benutzt werden.
• Flambieren Sie nicht unter der Dunstabzugshaube! Frittiert werden damit unter der Haube wegen Brandgefahr nur unter ständiger Beobachtung.

• Lassen Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirr brennen. Starke Hitzeentwicklung kann die Dunstabzugshaube beschädigen.

• Überhitzte Fette und Ole können sich schnell entzünden. Nie Fett und Öl unbeaufsichtigt erhitzen.

• Prüfen Sie niemals den Filterzustand während des Betriebes.
• Das Gerät NIE ohne befestigte Aluminium-Dunstfilter benutzen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder)durfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung)durren nicht durch Kinder durchgeführten werden, es sei dess, sie sind alter als 8 Jahre und werden beaufsichtigt.
• Das Gerät muss regelmäßig gereinigt werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung und Pflege“ dazu geben. Es besteht Brandgefahr wenn die Reinigung nicht nach Angaben der Anweisung ausgeführrt wird.
• Reparieren Sie das Gerät nicht selbst, sondernuchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen setzen. Wenn Kabel oder Stecker beschädigt sind, darüber den Sie das Gerät nicht mehr benutzen.

Ausb packen des Gerätes

• Nehmen Sie das Gerät aus seiner Verpackung.
• Entfernen Sie s amtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.
• Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
• Im Schadensfall erhmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an ihren Fachhandel.

HINWEIS:

Am Gerät können sich noch Staub oder Produktionsrechte befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Pflege“ beschrieben zu säubern.

Geräteausstattung

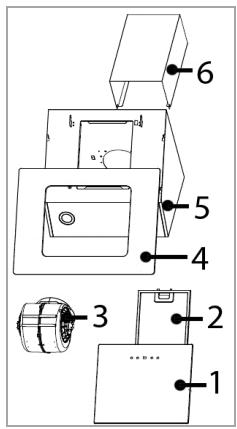

Geräteübersicht

1 Aluminium-Dunstfilter-Abdeckung
2 Aluminium-Dunstfilter
3 Motoreinheit
4 Glasrahmen
5 Haubenkörper
6 Schacht

Lieferumfang

1x Aluminium-Dunstfilter, 1x 2-teiliger Kaminschacht, 1x Abluftschlauch, 2x Rückschlagklappe, inkl. Montagematerial und Bohrschablone

Installation

Ein Sicherheitsabstand zwischen der Abstellfläche der Kochgebung auf der Kochmulde und dem einzelnen Teil der Dunstabzugshaube ist unbedingt erforderlich:

Der Abstand sollte zwischen 65 – 75 cm betragen. Bei Gasseräten muss der Abstand mindestens

65 cm detragen. Wenn die Installationsanweisungen für die Gaskochgeräte einen größeren Abstand vorschreiben, ist dieser Abstand zu berücksichtigten.

Wahl des Wrasenausgangs

Sie können die Dunstabzugshaube in zwei Mochkeiten betreiben:

Abluftbetrieb

WARNING:

Die Abluftarf nicht in einen Schornstein geleitet werden, der fur Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betriebenen werden.
- Bei der Ableitung der Abluft sind die Vorschriftender zuständigen ortlichen Behörden einzuhalten.

Die Haube verfügbar über einen oberen Luftaustritt zum Ableiten der Kuchengerüche nach außen.

Meist wird die Abluft vertikal abgeführt. Die Abluft kann durch den Oberschrank und Dachboden zum Dachfürst geleitet werden.

Falls eine Leitung unter den Oberschranken vorhanden ist, kann der Abzugsschacht so verlegt werden, dass die Abluft waagerecht durch die Wand abgeleitet werden kann.

Umluftbetrieb

Wenn Sie keine direkte Abzugsöffnung nach außen haben; kann die Haube auch im Umluftbetrieb arbeiten (d.h. die gefiltrte Luft wird wieder in den Raum

abgegeben). In dieser Fall müssen Aktivkohlefilter zusammen wie unter „Aktivkohlefilter für Umluftbetrieb einsetzen" beschrieben, eingesetzt werden.

Aktivkohlefilter sind nicht im Lieferumfang enthalten. Bestellen Sie die Kohlefilter bei Ihr hem Handler oder in unserem Online Zubehör-Shop www.bomann-germany.de. Verwenden Sie damit die Referenznummer, die Sie unter „Technische Daten“ finden.

Montage

WARNING:

• Bei der Montage und/oder beim Einsetzen der Dunstfilter sowie der Kohlefilterarf das Gerät nicht mit dem Netzstrom verbunden sein.
  Die Nichtbeachtung der Befestigungsvorrichtung kann zur Stromschlaggefahr führen.

ACHTUNG:

• Prüfen Sie vor der Montage die Wand auf Tragfähigkeit der Abzugshaube.
• Achten Sie beim Erstellen der Bohrlicher in der Wand stets darauf, keine bereits vorhandenen elektrischen Leitungen oder andere verdeckte Gegenstände zu beschädigen.
• Achten Sie darauf, dass die Lüftungsöffnungen freiliegen und nicht verdeckt werden.

HINWEIS: Empfehlungen

Ziehen Sie eine weitere Person zur Hilfe hinzu.
- Tragen Sie Schutzhandschuhe, um Verletzungen an möglichen scharfen Kanten zu vermeiden.

Bohrungsmaße
Einheit mm

• Bestimmen Sie die Position der Dunstabzugshaube mittig über der Kochstelle in Übereinstimmung mit den vorgegebenen Sicherheitsabständen.

Bild 1

A Schachtabschluss
B Schachthalterung
C Aufhängung Gehäuse
D Sicherung Gehäuse

Für die Wandmontage sind insgesamt 8x Befestigungslöcher mit ca. 8 mm Durchmesser notwendig. Versenken Sie darin die beiliegenden Dübel (Bild 1).

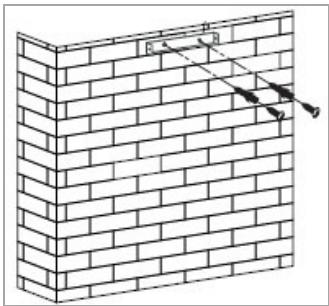

• Nehmen Sie zunachst die Bohrungen für die Befestigung des Gehäuses entsprechend der beilegenden Bohrschablone vor. Überprüfen Sie die Markierungen mit einer Wasserwaage!

• Drehen Sie die oberen Schrauben 2x ST4*30mm für die Aufhängung des Gehäuses (C) sowie ein, dass sie ca. 2 4 mm aus der Wand hervorstehen.

Bild 2

Bild 2a

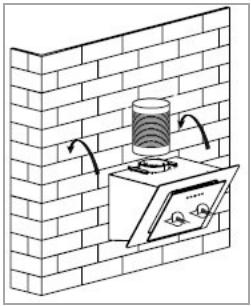

• Setzen Sie vor dem Einhängen der Haube die zwei Rückschlagklappen durch leichtes biegen von oben in den Anschlussstutzen (Abluftkanal) ein (Bild 2).

Für den Abluftbetrieb: Hieran ist ein flexibler Ablutschlauch (Lieferumfang) mit 150 mm Innendurchmesser zu befestigen. Sichern Sie den Schlauch mit dem beiliegenden Kabelbinder (Bild 2a).

Bild 3

Bild 4

• Hangen Sie das Gehäuse ein. Kontrollieren Sie den sicheren Halt und die waagerechte Position. Drehen Sie zur Sicherung des Gehäuses (D) die unteren Schrauben 2x ST4*30mm durch das Gehäuse ein (Bild 3).
• Befestigen Sie die Halterung (mit Winkel) für den oberen Schachtabschluss (A) mit den Schrauben 2x ST4*40mm, nachdem Sie die Auszugslänge der Schachtabdeckung bestimmt haben (Bild 4).

Für den Abluftbetrieb: Prufen Sie die richtige Position des Abluftschlauches und verbinden Sieihn mit der Abzugssöffnung nach außen.

Bild 5

Bild 6

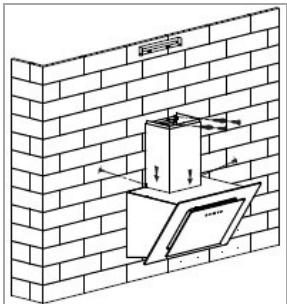

Fixieren Sie den äußeren (unteren) Schacht mit der Halterung (ohne Winkel) mithilfe der Blechschrauben 2x ST48mm (Bild 5).
- Setzen Sie die ineinander geschobene Schacht einheit auf; fixieren Sie die Schachtinheit seitlich mit dem Gehäuse mithilfe der Blechschrauben 2x ST48mm und befestigen Sie die Schachthalterung (B) mit den Schrauben 2x ST4*40mm (Bild 6).

Bild 7

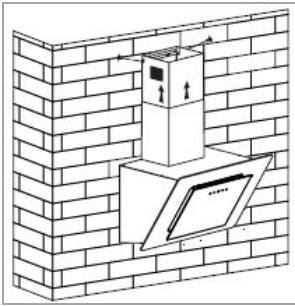

• Ziehen Sie den inneren Schacht hinauf und fixieren Sie die Schachtabdeckung seitlich mit der Halterung mithilfe der Blechschrauben 2x ST4*8mm (Bild 7).

Aktivkohlefilter für Umluftbetrieb einsetzen

• Entnahmen Sie den Aluminium-Dunstfilter (siehe „Reinigung des Aluminium-Dunstfilters").
• Setzen Sie die Kohlefilter an die Ansaugöffnung des Abluftkanals. Stellen Sie sicher, dass die Be

festigungsstifte am Abluftkanal in die Befestigungsschlitze des Kohlefilters eingreifen. Drehen Sie den Filter im Uhrzeugersinn, bis er einrastet.

• Setzen Sie den Aluminium-Dunstfilter wieder ein.

Elektrischer Anschluss

WARNING:

Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
- Ein unsachgemäß Anschluss kann zu einem elektrischen Schlag führen!
- Verändern Sie den Gerätenetzanschlussstecker nicht! Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.
Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.
- Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt.

Die Angaben hierzu finden Sie auf dem Typenschild des Gerätes.

• Schreiben Sie das Netzkabel an eine vorschrittsmäßig installierte Schutzkontakt-Steckdose an.
• Wenn der Netzstecker nach der Installation nicht frei zugänglich ist, muss zur Erfüllung der einschlädigen Sicherheitsvorschriften installationsseitig eine entsprechende Trennvorrichtung vorhanden sein.

Inbetriebnahme / Betrieb

Die Bedienung erfolgt via Touch Control:

Betrieb

Betrieb ein / aus

Leistungsstufe

1 niedrig 2 mittel 3 stark mit Booster-Funktion Das Display zeigt die Auswahl an.

Beleuchtung

Beleuchtung ein / aus

Ambientebeleuchting (Hintergrundbeleuchting)

Funktionstaste der Ambientebeleuchting

Einstellungen

1 Leistungs-Schaltstufe: Eignet sich für das Kochen auf kleiner Flamme und für Gerichte, bei denen kein oder nur geringer Dampf auftritt, um die Küche zu durchlüssen.
2 Leistungs-Schaltstufe: Eignet sich für den normalen Kochbetrieb.
3 Leistungs-Schaltstufe (Booster-Funktion): Eignetsich, wenn große Mengen Rauch, Dampf abgesaugt bzw. gefiltert werden sollen (z.B. beim Frittieren).

Die Booster-Funktion arbeitet zunachst mit erhöhter Leistung, nach ca. 7 Minuten schaltet das Gerät automatisch auf die mittlere Leistungsstufe um.

HINWEIS:

Bei sehr starker Dunstentwicklung sollenn Sie das Geblüse nach dem Kochen noch eine Minute weiterlaufen halten.

Ambientebeleuchting

Für stimmungsvolles Licht sorgt die zuschaltbare Hintergrundbeleuchting.

Über die Funktionstaste schalten Sie die Hintergrundbeleuchting zunachst in hellblau (Werkseinstellung) ein und wieder aus.

Einen anderen Farbton ausgehalten und speichern.

Aktivieren Sie zunachst den automatischen Farbwechsel, siehe „Automatischer Farbwechsel“, drucken Sie die Funktionstaste in Ihr favorisierten Farbston; der Farbston leuchtet dauerhaft.

Drücken Sie die Taste erneut, der automatische Farbwechsel wird fortgesetzt und der ausgewählte Farbston ist gespeichert.

Das Wiedereinschalten der Hintergrundbeleuchting erfolgt in der von Ihnen gespeicherten Farbtonauswahl.

Die Farbtonauswahl kann jederzeit überspeichert werden.

Automatischer Farbwechsel

Wer sich nicht für eine Farbe allein entscheiden möchte, kann über die Funktionstaste ein Farbspiel aktivieren, das die entsprechenden Töne sanft ineinnander übergereifen{lsst.

Halten Sie dazu die Funktionstaste im Auszustand für ca. 3 Sek. gedrückt, die Farbtöne ändern sich automatisch: hellblau → dunkelblau → grün → rot

Halten Sie die Funktionstaste erneut für 3 Sek. gedrückt, die Beleuchting wird ausgescheltet.

Energiesparen

Informationen zur Verringerung der Umweltauswirkung beim Kochen (gem. VO (EU) Nr. 66/2014 Anhang I, Nr. 2)

• Der Durchmesser von Topf- und Pfannenboden soll mit der Grüße der Kochstelle übereinstimmen.
• Verwenden Sie Pfaffen und Töppe mit ebenen Böden, unebene Böden erhöhen den Energieverbrauch.
• Achten Sie auf ausreichend Zuluft beim Betrieb der Dunstabzugshaube.
  Passen Sie die Lüfterstufenintensität der Dunstentwicklung des Kochvorgangs an.
• Damit die optimalste Wirkung der Dunstabzugshaube erzeugt wird, bringen Sie diese gemäß der Installationsanweisung an. Hierzu ist der Abstand zwischen Oberkante des Herdes und Unterkante der Dunstabzugshaube einzuhalten.
• Reinigen Sie in regelmäßigen Abständen den Fettfilter / Geruchsfilter.
• Kontrollieren Sie in regelmäßigen Abständen den Aktivkohlefilter und erneuern Sie diesen nach Bedarf.
• Schalten Sie das Gerät nach Gebrauch ab.
• Sofern ihre Dunstabzugshaube über eine Ausschaltverzögerung verfügbar, aktivieren Sie diese Funktion.
• Schalten Sie die Beleuchtung nach dem Kochvorgang aus.
• Wir empfehlen zur Reinigung der Filter biologische Reiniger.

Reinigung und Pflege

WARNING:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich abschalten und von der Stromversorgung trennen.
• Lassen Sie das Gerät ausreichend abkühlen!

WARNING:

• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! Heißer Dampf kann zu Schäden an Kunststoffeilen führen.
• Das Gerät muss trocken sein, bevor Sie es wieder in Betriebnehmen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder anderen scharfkantigen, scheuernden Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

Pflege der Haube

• Verwenden Sie für die Reinigung der Gehäuseoberfläche ein mildes Reinigungsmittel und ein weiches Tuch, um Verkratzungen zu vermeiden.
• Nach dem alles gründlich getrocknet wurde, konnen Sie das Gerät wieder in Betriebnehmen.
• Wenn Sie ihre Dunstabzugshaube im Umluftbetrieb nutzen, wechseln Sie regelmäßig die Aktivkohlefilter (siehe „Aktivkohlefilter auswechseln").

Reinigung des Aluminium-Dunstfilters

WARNING: Brandgefahr!

Fettrückstände im Aluminium-Dunstfilter konnen sich bei großer Hitzeinwirkung entzünden. Reinigen Sieden Dunstfilter deshalb regelmäßig.

Wir empfehlen den Dunstfilter monatlich zu reinigen:

• Entfernen Sie den Aluminium-Dunstfilter indem Sie den Verschluss in der Griffmulde zusück-schieben, damit den Filter leicht nach unten drücken und nach vorne herausnahmen.

• Spülen Sie den Dunstfilter in einer Lösung aus Warmwasser und Neutralreiniger. Weichen Sie den Dunstfilter darin ein.

• Anschließlich mit einer weichen Bürste reinigen, gründlich mit warmem Wasser nachspälen und trocknen halten.

• Alternativ kann der Dunstfilter auch in der Geschirrrspulmaschine (bis 60^ ) gereinigt werden. Leichte Verfarbungen können auftreten. Das hat keinen Einfluss auf die Funktion des Dunstfilters.

Aktivkohlefilter auswechseln

Aktivkohlefilter binden Gerüche und müssen abhängig vom Gebrauch, jedoch mindestens alle sechs Monate gewechselt werden.

Bestellen Sie die Kohlefilter bei Ihr hem Händler oder in unserem Online Zubehör-Shop www.bomann-germany.de. Verwenden Sie damit die Referenznummer, die Sie unter „Technische Daten“ finden.

• Siehe „Aktivkohlefilter für Umluftbetrieb einsetzen".
• Entnehmen und entsorgen Sie die alten Filter.

Leuchtmittel auswechseln

ACHTUNG:

Die LED-Beleuchtung NICT entfern!

Das Leuchtmittel darf im Fall eines Defekts nur voneinem autorisierten Fachmann gewechselt werden.

WARNING:

• Das Licht von LED-Leuchten ist sehr grell und kann die Augen beschädigen. Niemals direkt in das LED Licht schauen!
• Gerät von der Stromversorgung trennen und Lampen abkühlen setzen, bevor das Leuchtmittel ausgewechselt wird. Es besteht Verbrennungsgefahr!

HINWEIS:

Bestellen Sie die Leuchtmittel bei Ihr hem Händler oder in unserem Online Zubehör-Shop www.bomann-germany.de.

LED Lampen

Lampendaten:

LED max. 2 x 1.5W,

DC 12V,ILCOSD

Code nach EN 61231:

DSR-1.5/30-S-64

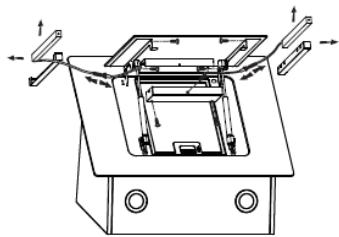

• Dunstfilter entnahmen. Lampe vorsichtig durch den Haubenkörper aus der Halterung drücken; Lampe Herausziehen und die Steckverbindunglös.
  Defektes LED-Modul ersetzen und die beiden Enden der Steckvorrichtung feststecken.
• Neue Lampe ordnungsgemäß in die Halterung einsetzen. Dunstfilter einsetzen.

LED Leuchtstreifen (Ambiente Beleuchtung)

Lampendaten:

LED max. 2 × 6W

DC 12V,

Lange 275 mm

• Mit einem Schraubendreher Schutzbox unterhalb der Glasabdeckung öffnen und Leuchtstreifenhalt-terung offen. Steckverbindung offen.
• Defektes LED-Modul ersetzen und die beiden Enden der Steckvorrichtung feststecken.
• Neuen Leuchtstreifen ordnungsgemäß in die Halterung einsetzen. Schutzbox mit eingesetzter Steckverbindung schließen und Leuchtstreifenhalterung befestigen.

Störungsbehebung

Bevor Sie sich an den Kundenservice wenden oder einen Fachmann hinzu rufen

Störung	Mögliche Ursache / Behebung
Gerät arbeitet nicht bzw. nicht richtig	• Prüfen Sie die Stromversorgung. • Überprüfen Sie die Leistungsstufe.
Gerät arbeitet nicht effizient	• Überprüfen Sie die Leistungsstufe. • Ist der Raum ausreichend beluftet? • Reinigen Sie den Dunstfilter. • Bei Umluftbetrieb, überprüften Sie die Kohlefilter. • Überprüften Sie den Luftauslass.
Beleuchtung faktioniert nicht	• Überprüfen Sie das Leuchtmittel, siehe „Leuchtmittel auswechseln".
Öl tropftrunter	• Reinigen Sie den Dunstfilter.

HINWEIS:

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit ihrem Geräth haben sollenen, wenden Sie sich an ihren Fachhandel oder den Kundenservice (siehe „Garantie / Kundenservice").

Technische Daten

Elektrischer Anschluss.

Anschlussspannung: 220-240 V~/50 Hz

Anschlussleistung: 245 W

Beleuchtung, LED: 2 x 1.5 W

Ambiente Beleuchtung, LED: 2 x 6 W

Schutzklasse:

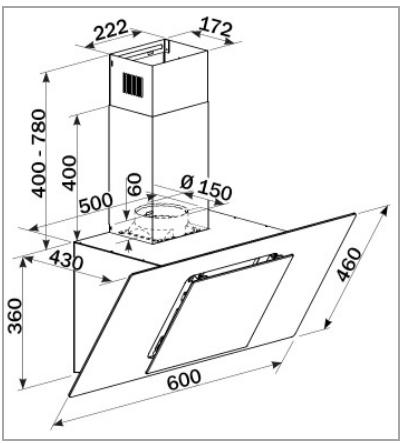

Gewicht / Abmessung in mm.

Nettogewicht: ca. 16.0 kg

Zubehör erhältlich

Aktiv-Kohlefilter fur Umluftbetrieb:

KF 561 (Art.-Nr. 256 100) nicht im Lieferumfang enthalten

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungn vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklart der Hersteller, dass sich das Gerät DU 7603 G in Übereinstimmung mit den folgenden Anforderungen befindet:

Europäische Niederspannungsrichtlinie 2014/35/EU

EU-Richtlinie für elektromagnetische

Verträglichkeit 2014/30/EU

Ökodesign Richtlinie 2009/125/EG

RoHS-Richtlinie 2011/65/EU

Garantie / Kundenservice

Garantiebedingungen

1. Voraussetzung für unsere Garantieleistungen ist der Erwerb des Gerätes bei einem unserer Vertragshandler.
2. Gegenüber Erstabnehmer gewährren wir bei privater Nutzung des Gerätes eine Garantie von 24 Monaten. Die Garantie beginnnt mit dem Zeitpunkt der Übergabe, der durch die Rechnung, Liefer-schein oder gleichwertiger Unterlagen nachzu-weiensen ist. In thisum Zeitraum erstrecken sich die Garantieleistungen über die Arbeitszeit, die An-fahrt und über die zu ersetzenden Teile. Die Ga

rantiezeit für Verbraucher reduziert sich auf 6 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich oder gemeinschaftlich nutzen. Ist das Gerät zur gewerblichen Nutzung geeignet, leisten wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 6 Monaten.

1. Innerhalb der Garantiezeit werden Funktionsehler, die zus vorschrifsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gütigen Einbauvorschriften und der Betriebsanleitung auf Fabrikations- oder Materialfehler zurückzuführen sind, durch Reparatur oder Austausch beseitigt.
2. Garantieleistungen werden nicht für Mängel erbracht, die auf Nichtbeachtung der Gebrauchs-anweisung berufen, durch unsachgemäßen Anschluss oder Installation, unsachgemäßer Behandlung, normale Abnutzung des Gerätes, höhere Gewalt oder sonstige äußere Einflüsse zurückzuführren sind. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas, Kunststoff oder Leuchtmittel. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch nicht autorisierte Dritte.
3. Transportschäden unterliegen nicht der Garantie und müssen unmittelbar nach Feststellung dem Verkäfer gemeldet werden.
4. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Teile ersetzt werden. Ersetzte Teile gehen in unser Eigentum über. Die Garantie gilt nur für Geräte, welche sich im Bereich der Bundesrepublik Deutschland bzw. Österreich befinden.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantier-

klärung ist eine freiwillige Leistung von uns als Hersteller des Gerätes. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, die Internetseite des Serviceportals

www.sli24.de

aufzurufen. Nach Eingabe des Gerätotypes wird Ihnen angezeigt, wie die Reklamation bearerbeitet wird.

C. Bomann GmbH

Heinrich-Horten-Straße 17 D-47906 Kempen

Entsorgung

Bedeutung des Symbols „Mullonne"

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben Dort ihre Geräte ab, die Sie nicht mehr benutzen werden.

Sie herself damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.

WARNING:

Entfernen oder zerstören Sie elev. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Geräta außer Betriebnehmen oder es entsorgen.

Informationen an professionelle Nutzer zur Demon-tage (gem. VO (EU) Nr. 66/2014 Anhang I, Nr. 2)

Informationen zur zerstörungsfreien Demontage zu Wartungszwecken

-itte entfernen Sie die Filter und Leuchtmittel wie in der Bedienungsanleitung beschrieben.
- Weitere Schritte der Demontage zur Instandhaltung sind nicht vorgesehen.
- Sofern Sie einen Austausch von defekten Baulem- menten wünschen, wenden Sie sichitte an unser- ren Kundendienst.
- Akkumulatoren sind nicht enthalten.

Informationen zur Demontage in Bezug auf Recycling, Rückgewinnung und Entsorgung am Ende der Lebensdauer des Gerätes

• Überprüfen Sie ob das Gerät vom Stromnetz getrennt ist, bevor Sie alle Filter aus der Dunstabzugshaube entfernen.
• Bei Kaminabzugshauben entfern den Sie erst den Kaminschacht.
• Achten Sie bei der Demontage der Haube darauf, dass Sie immer zuerst die unteren und danach die oberen Befestigungsschrauben halten.

• Für das Recycling und die Rückgewinnung von Ressourcen geben Sie das Gerät, die Leuchtmittel und die verschiedene Filter an:

• eineCOMMUNALE Sammelstelle der öffentlichrechtechtlichen Entsorgungsträger,

• einen herstellereigenen Entsorgungsbetrieb, der ein Rücknahmesystem anbietet,
• einen ortsansässigen Elektrohandler, der freiwillig Elektrogeräte zurücknimmt.

EU-Produktdatenblatt

Produktinformationen zu Haushaltsdunstabzugshauben nach Verordnung (EU) Nr. 65/2014

Brand		BOMANN
Modell		DU 7603 G
Jährlicher Energieverbrauch (AEChood)	kWh/a	43.6
Energieeffizienzklasse		A
Fluidynamische Effizienz (FDEhood)	%	29.3
Fluidynamische Effizienzklasse		A
Beleuchtungseffizienz (LEhood)	1x/W	29.0
Beleuchtungseffizienzklasse		A
Fettabscheidegrad	%	67.0
Effizienzklasse des Fettabscheidegrads		D
Luftstrom bei min. Geschwindigkeit im Normalbetrieb	m3/h	188.3
Luftstrom bei max. Geschwindigkeit im Normalbetrieb	m3/h	340.5
Luftstrom bei Betrieb auf der Intensivstufe oder Schnellstufe	m3/h	606.8
A-bewertete Luftschallemissionen im Normalbetrieb:
- bei min. Geschwindigkeit	dB	48
- bei max. Geschwindigkeit	dB	68
A-bewertete Luftschallemissionen im Betrieb auf Intensiv- oder Schnellstufe	dB	73
Leistungsaufnahme im Aus-Zustand (Po)	W	0.37
Leistungsaufnahme im Bereitschaftsmodus (Ps)	W	-

Produktinformationen zu Haushaltsdunstabzugshauben nach Verordnung (EU) Nr. 66/2014

Brand		BOMANN
Modell		DU 7603 G
Jährlicher Energieverbrauch (AEChood)	kWh/a	43.6
Zeitveränderungsfaktor (f)		0.9
Fluiddynamische Effizienz (FDEhood)	%	29.3
Energieeffizienzindex (EEIhood)		50.9
Gemessener Luftvolumenstrom im Bestpunkt (QBEP)	m3/h	297.7
Gemessener Luftdruck im Bestpunkt (PBEP)	Pa	438
Maximaler Luftstrom (Qmax)	m3/h	340.5
Maximaler Luftstrom (Qboost)	m3/h	606.8
Gemessene elektronische Eingangsleistung im Bestpunkt (WBEP)	W	123.8
Nennleistung des Beaufchtungssystem (WL)	W	4.0
Durchschnittliche Beaufchtungsstärke des Beaufchtungssystems auf der Kochoberfläche (Emiddle)	Lux	116
Gemessene Leistungsaufnahme im Bereitschaftszustand (PS)	W	-
Gemessene Leistungsaufnahme im Aus-Zustand (Po)	W	0.37
Schallleistungspegel (LwA)	dB	68

Geprüft nach EN 50564, EN 60704, EN 61591

Introduction
