SYMPHONIE PLUS 56 6839181 - SYMPHONIE PLUS 770 6839174 - Herd ROBLIN - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	ROBLIN
Modell	SYMPHONIE PLUS 56 (6839181) / SYMPHONIE PLUS 770 (6839174)
Absaugfunktionen	3 Geschwindigkeiten + Intensivmodus (6 Min.)
Intensivmodus	Aktivierung durch langes Drücken (2s) der Taste 3 >>, automatische Rückkehr nach 6 Min.
Verzögerte Abschaltung	Nicht verfügbar
Filter-Sättigungsalarm	Nicht verfügbar (Aktivierung und Deaktivierung nicht vorhanden)
Beleuchtung	LED, Ein-/Ausschalten durch kurzen Tastendruck, Austausch durch Kundendienst
Fettfilter	Spülmaschinenfest (max. 50°C), Lebensdauer 10 Jahre, monatliche Reinigung
Geruchsfilter	Zwei Typen: waschbar (im Ofen regenerierbar) und nicht waschbar. Austausch alle 3 Monate (nicht waschbar) oder Reinigung alle 2 Monate (waschbar)
Clean-Air-Filter	Vorhanden bei Umluftmodellen CLEAN-R, Austausch mit UV-Lampe (6000h oder 3 Jahre)
Reinigung des Gehäuses	Feuchtes Tuch und mildes Reinigungsmittel, Scheuermittel vermeiden
Sicherheitshinweise	Nicht unter der Haube flambieren, Friteusen beaufsichtigen, keinen Dampf verwenden, nicht in LEDs schauen, vor Wartung Netzstecker ziehen
Ersatzteile	Geruchsfilter (112.0363.267), Fettfilter (133.0455.256), LED-Beleuchtung
Kundendienst	Telefon: [phone] (Verbraucherservice), Website: www.roblin.fr
Technische Daten	Siehe Typenschild am Gerät oder www.roblin.fr

Häufig gestellte Fragen - SYMPHONIE PLUS 56 6839181 - SYMPHONIE PLUS 770 6839174 ROBLIN

Wie schalte ich die Dunstabzugshaube ein?

Drücken Sie kurz die Taste 1, 2 oder 3 >>, um die Absaugung mit der gewünschten Geschwindigkeit zu starten. Die Taste leuchtet dauerhaft.

Wie aktiviere ich den Intensivmodus?

Führen Sie einen langen Druck (2 Sekunden) auf die Taste 3 >> aus. Der Intensivmodus wird für 6 Minuten aktiviert, dann Rückkehr zur vorherigen Geschwindigkeit. Die Taste blinkt.

Wie oft sollten die Fettfilter gereinigt werden?

Die Fettfilter sollten bei normalem Gebrauch einmal im Monat gereinigt werden. Sie sind spülmaschinengeeignet bei max. 50°C.

Wie tausche ich den nicht waschbaren Geruchsfilter aus?

Öffnen Sie die Umgebungsabsaugblende, trennen Sie den Geruchsfilter vom Fettfilter, entsorgen Sie den alten Filter und setzen Sie den neuen ein (der blaue). Schließen Sie die Blende. Tauschen Sie ihn mindestens alle 3 Monate aus.

Was tun, wenn der Filter-Sättigungsalarm leuchtet?

Dieser Alarm ist bei Ihrem Modell nicht verfügbar (Funktion nicht vorhanden). Überprüfen Sie den Zustand der Filter manuell.

Kann ich die Dunstabzugshaube mit einem Dampfreiniger reinigen?

Nein, keinen Druckdampf zur Reinigung des Geräts verwenden. Verwenden Sie ein feuchtes Tuch und ein mildes Reinigungsmittel.

Wie schalte ich die Beleuchtung aus?

Drücken Sie kurz den Ein-/Ausschaltknopf der Beleuchtung. Die LED erlischt und die Taste erlischt.

Ist das Gerät für Personen mit eingeschränkter Mobilität geeignet?

Dieses Gerät darf nicht von Personen (einschließlich Kindern unter 8 Jahren) mit eingeschränkten Fähigkeiten ohne Aufsicht oder entsprechende Einweisung benutzt werden.

Wie kontaktiere ich den Kundendienst?

Rufen Sie den Verbraucherservice unter 04.88.78.59.93 an oder besuchen Sie die Website www.roblin.fr für die Kontaktdaten je nach Land.

Welche Risiken bestehen, wenn ich Speisen unter der Dunstabzugshaube flambiere?

Die von den Filtern aufgenommenen Fette können Feuer fangen. Flambieren Sie niemals Speisen unter der Haube und reinigen Sie die Fettfilter regelmäßig.

BEDIENUNGSANLEITUNG SYMPHONIE PLUS 56 6839181 - SYMPHONIE PLUS 770 6839174 ROBLIN

DE Bedienungsanleitung

Zu diesr gebrauchsanleitung 21

Bestimmungsgemässe verwendung 21

Sicherheitshinweise 22

Übersicht 23

Bedienung 24

Rücklaufspierre und Entsperren der Tastatur 24

Steuerung der Beleuchtung 24

Steuerung der Absaugung 24

Abschalten der Absaugung 24

Betriebs intensive Streben 24

Saugbetriebsart 24 Stunden 24

latente Urteil 25

Reinigung / Instandhaltung 26

Geruchsfilter 26

Clean-air-Filter 26

Fettfilter 27

Reinigen des Haubenflächen 27

Beleuchtung 27

Ersatzteile und Zubehör 27

Wartung und Reparatur 28

Entsorgung 28

Kunden-servive 28

Technische Daten 28

ZU DIESER GEBRAUCHSANLEITUNG

Diese Gebrauchsanleitung bezieht sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale und Funktionen an Ihrem Modell nicht verfügbar sind.

▷ Gebrauchsanweisung vor der Verwendung des Produkts aufmerksam lesen.
▷ Gebrauchsanweisung aufbewahren.
Das in dieser Gebrauchsanweisung beschriebene Produkt nur gemäß der bestimmungsgemäßen Verwendung einsetzen.

Symbol Bedeutung

Warnzeichen. Warnung vor Verletzungsgefahren.

Maßnahmen in Sicherheits- und Warnhinweisen zur Vermeidung von Schäden und Verletzungen.
▶ Handlung. Hier müssen Sie etwas tun.
■ Resultat. Ergebnis einer oder mehrerer Handlungen.
√ Voraussetzung, die vor dem Ausführen der folgenden Handlung erfüllt sein muss.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen.

Die Abzugshaube, die mit einem Fettfilter und einem Geruchsfilter ausgestattet ist, entfernt über dem Kochfeld entstehende Dünste über eine Umluft- oder Luftabsauganlage.

SICHERHEITSHINWEISE

Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation und falschen, unsachgemäßen oder unangemessenen Gebrauch entstehen können.

Die Abzugshaube kann keine schweren Lasten halten oder tragen.

Abzugshaube nicht besteigen, nicht darauf sitzen, nicht darauf stehen.
▷ Keine schweren Gegenstände auf der Abzugshaube abstellen.

Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen das Gerät nicht bedienen und nicht reinigen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.

Kinder unter 8 Jahren dürfen das Gerät nicht bedienen und nicht reinigen, auch wenn sie beaufsichtigt werden.

Das Gerät ist kein Spielzeug.

▷ Kinder vom Gerät und vom Verpackungsmaterial fernhalten.
▷ Kinder in der Nähe des Geräts nicht unbeaufsichtigt lassen.
▷ Kinder nicht mit dem Gerät spielen lassen.
▷ Beim Gebrauch der Abzugshaube die Bedienungsanleitungen des Kochfelds und der Kochgeräte beachten, die unter der Abzugshaube oder während deren Betrieb verwendet werden.

Brandgefahr und Verletzungsgefahr durch offene Flamme!

Ablagerungen im Fettfilter können sich entzünden.

▷ In der Nähe des Geräts nicht mit offener Flamme arbeiten (z. B. flambieren).
Alle Filter stets nach den angegebenen Intervallen reinigen oder auswechseln.

Überhitztes Öl in Fritteusen kann in Flammen aufgehen.

▷ Fritteuse durchgehend während der Benutzung beobachten.

Verletzungsgefahr am Auge durch LED-Leuchte!

Das LED-Licht ist sehr hell und kann die Augen schädigen.

▷ Nicht längere Zeit direkt in die LED-Leuchte blicken.

Stromschlaggefahr durch defektes Gerät!

▷ Defektes Gerät nicht einschalten.
▷ Sicherung im Sicherungskasten ausschalten.
▷ Kundendienst benachrichtigen.

Stromschlaggefahr durch eindringende Flüssigkeit!

Das Gerät enthält elektrische Teile.

▷ Sicherstellen, dass keine Flüssigkeit ins Geräteinnere gelangt.
▷ Nicht mit Dampfdruck reinigen.
▷ Bedienelemente nicht mit nassem Tuch reinigen.

Verbrennungsgefahr durch heiße Oberflächen!

Zugängliche metallene Teile der Abzugshaube können sehr heiß werden, wenn Kochgeräte benutzt werden, die große Mengen Hitze abgeben (z. B. Gaskochfelder).

▷ Heiße Oberflächen nicht berühren.
Ausklappbare Abzugshaube vorsichtig öffnen und schließen.
▷ Hitzeabweisende Handschuhe tragen.

ÜBERSICHT

Erste Sauggeschwindigkeit

Zweite Sauggeschwindigkeit

Knopf zur Einstellung der Beleuchtungsintensität

Reverse-Lock-und Entriegeln der Tastatur

▶ Funktion nicht vorhanden.

Steuerung der Beleuchtung

Hauptbeleuchtung

▶ kurz drücken.
■ Schaltet die Beleuchtung mit der zuletzt verwendeten Leuchtstärke ein oder aus.
■ Beleuchtung an = Taste dauerhaft an.

Sekundärbeleuchtung

▶ Lange Unterstützung.
■ Erhöhen oder verringern Sie die Intensität der Beleuchtung.

Steuerung der Absaugung

Absaugleistungsstufe

Die niedrigen Leistungsstufen werden für das Garen bei geringer Hitze und für Soßen, leichtes Köcheln, usw. empfohlen

Die mittleren Leistungsstufen werden für längeres Garen, zum Grillen und Frittieren empfohlen.

Die hohen Leistungsstufen werden für Garmethoden mit starker Fett- und Rauchentwicklung empfohlen.

Inbetriebnahme der Abzugsanlage

▶ kurz drücken. 1
■ Schalten Sie den Vakuummotor bei der ersten Betriebsgeschwindigkeit ein.
■ Feste Lichttaste.
▶ kurz drücken. 2
■ Schalten Sie den Vakuummotor mit der zweiten Geschwindigkeit ein.
■ Feste Lichttaste.
▶ kurz drücken. 3 »
■ Schalten Sie den Vakuummotor mit der dritten Geschwindigkeit ein.
■ Feste Lichttaste.

Abschalten der Absaugung

▶ kurz drücken. 0
■ Schaltet den Abzugsmotor aus.

Betriebs intensive Streben

Die hohe Absaugleitungsstufe wird für punktuelle höchste Rauch- und Fettentwicklungen empfohlen.

Aktivierung

▶ lange drücken (2s). 3 »
Aktiviert den hohen Absaugleistungsmodus - auch bei ausgeschaltetem Motor - für 6 Minuten, anschließend Rückkehr zur vorher genutzten Leistungsstufe.
■ Blinkende Taste leuchtet.

Saugbetriebsart 24 Stunden

Mit dieser Funktion können Sie alle unangenehmenen und hartnäckigen Gerüche durch Lufterneuerung aus Ihrem Raum entfernen.

Aktivierung

▶ Funktion nicht vorhanden.

Deaktivierung

▶ Funktion nicht vorhanden.

Latente Urteil

Mit dieser Funktion wird die Luftfilterung für kurze Zeit fortgesetzt und der verbliebene Rauch nach Beendigung des Koch- oder Bratvorgangs abgesaugt.

Aktivierung

▶ Funktion nicht vorhanden.

Deaktivierung

▶ Funktion nicht vorhanden.

Der Alarm weist Sie darauf hin, wenn die Fett- und Geruchsfilter gereinigt bzw. bei nicht waschbaren Geruchsfiltern ausgetauscht werden müssen.

Aktivierung

Je nach Art des Bedientastenfelds muss der Alarm „Filtersättigung“ aktiviert werden, wenn es sich bei Ihrem Gerät um eine Umluft- oder Clean-Air-Ausführung handelt.

▶ Funktion nicht vorhanden.

Deaktivierung

▶ Funktion nicht vorhanden.

Zurücksetzen des Alarms

▶ Funktion nicht vorhanden.

Alarmmeldung

▶ Funktion nicht vorhanden.

REINIGUNG / INSTANDHALTUNG

Vor Reinigungs- und Instandhaltungsarbeiten:

▷ Gerät ausschalten.

Brandgefahr! Verletzungsgefahr!

Ablagerungen im Fettfilter können Feuer fangen. Filter, die nicht regelmäßig gereinigt oder gewechselt werden, können Feuer fangen, wenn mit offener Flamme oder starker Hitze unter der Abzugshaube hantiert wird.

Alle Filter stets nach den angegebenen Intervallen reinigen oder wechseln.

Geruchsfilter

Es gibt zwei Arten von Geruchsfiltern: waschbare und nicht waschbare.

Nicht waschbarer Geruchsfilter

▷ Einen nicht waschbaren Geruchsfilter nicht reinigen oder wiederverwenden.
▷ Wechseln Sie nicht waschbare Geruchsfilter mindestens alle 3 Monate oder häufiger aus, wenn die Abzugshaube länger als 3 Stunden am Tag benutzt wird.
Mit dem Austausch der nicht waschbaren Geruchsfilter geht grundsätzlich eine Reinigung der Fettfilter einher.

Waschbarer Geruchsfilter

▷ Reinigen Sie waschbare Geruchsfilter bei hoher Temperatur in der Geschirrspülmaschine (ohne andere Küchenutensilien) alle 2 Monate. Trocknen Sie die Geruchsfilter mit der Spülmaschine oder ca. 30 Minuten lang an der frischen Luft.
Reaktivieren Sie die gereinigten und getrockneten waschbaren Geruchsfilter, indem Sie diese 10 Minuten lang bei maximal 100°C in den Ofen legen. Im Zuge der Reinigung der waschbaren Geruchsfilter werden standardmäßig auch die Fettfilter gereinigt.

Clean-Air-Filter

A bzugshauben mit Umluftsystem sind mit Clean-Air-

Filtern ausgestattet CLEAN-R

▷ Wechseln Sie einen Clear-Air-Filter aus, wenn auch die zugehörige UV-Lampe ausgetauscht wird. Die Lebensdauer einer UV-Lampe beträgt etwa 6000 Std. oder 3 Jahre.

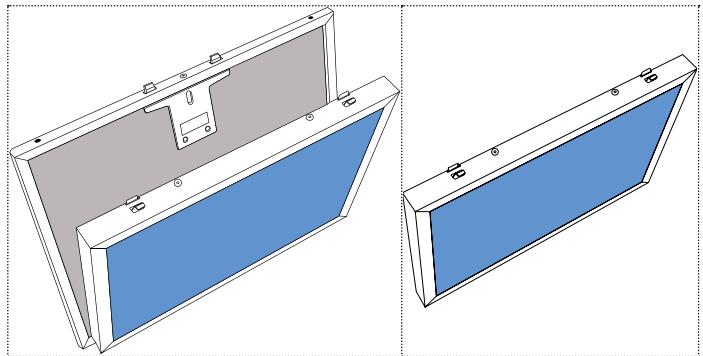

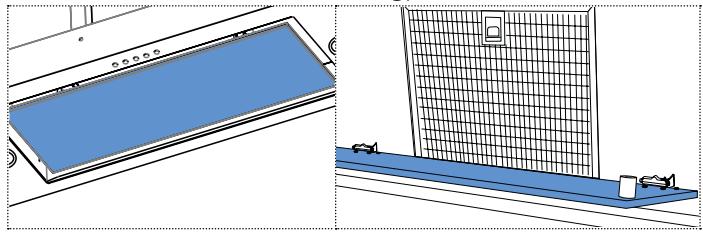

Austausch des waschbaren Geruchsfilters

▶ Öffnen Sie das Randabsaugpanel.

▶ Trennen Sie den Geruchsfilter vom Fettfilter.

▶ Gehen Sie umgekehrt vor, um den Geruchsfilter (blau) wieder am Gerät anzubringen.
▶ Setzen Sie gegebenenfalls den Alarm „Filtersättigung“ zurück.

Fettfilter

Die Filter haben eine Lebensdauer von 10 Jahren und müssen bei normalem Gebrauch einmal monatlich gereinigt werden

▷ Reinigen Sie die Fettfilter bei einer Temperatur von maximal 50°C in der Geschirrspülmaschine.
▷ Lassen Sie die Filter an der frischen Luft trockne.

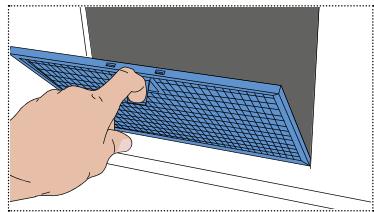

Fettfilter reinigen

▶ Öffnen Sie das Randabsaugpanel.

▶ Nehmen Sie die Fettfilter heraus.
▶ Reinigen Sie den Fettfilter.
▶ Setzen Sie den Fettfilter wieder ein.
▶ Schließen Sie das Randabsaugpanel.
▶ Setzen Sie gegebenenfalls den Alarm „Filtersättigung“ zurück.

Reinigung der Haubenflächen

Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

▶ Verwenden Sie keine Scheuermittel und keine chemischen Reinigungsmittel, die die Oberflächen des Geräts angreifen oder zerkratzen könnten.

Beleuchtung

Austausch der LED-Strahler nur vom Kundendienst durchführen lassen.

ERSATZTEILE UND ZUBEHÖR

Ersatzteile (+33 (0)1.30.28.94.00).

Zubehörteile (+33 (0)1.30.28.94.00).

Komponente	Typ, Teile-Nr.	Bemerkung
Geruchsfilter	112.0363.267	waschbar und hohe Leistung
Fettfilter	133.0455.256	waschbar

WARTUNG UND REPARATUR

Falsch ausgeführte Reparaturen können schwere Verletzungen, Schäden am Gerät verursachen sowie die Funktion des Geräts beeinträchtigen.

▷ Wartungsarbeiten an elektrischen Teilen und am Rauchabzug nur vom Hersteller oder vom Kundendienst durchführen lassen.
▷ Schadhafte Kabel nur vom Hersteller oder vom Kundendienst austauschen lassen.

ENTSORGUNG

Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf.

Mit der vorschriftsmäßigen Entsorgung des Gerätes tragen Sie dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

▷ Bitte informieren Sie sich über das örtliche Abfalltrennungssystem für Elektro- und Elektronikabfälle.
▷ Halten Sie die vor Ort geltenden Bestimmungen ein und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Hausmüll.
Mit der ordnungsgemäßen Entsorgung Ihres Altgeräts tragen Sie zur Vermeidung möglicher negativer Auswirkungen auf die Umwelt und die menschliche Gesundheit bei.

KUNDEN-SERVICE

▶ Die Kontaktadresse für Ihr Land finden Sie auf der Rückseite oder auf www.roblin.fr

www.roblin.fr

TECHNISCHE DATEN

▶ Die technischen Daten finden Sie auf dem Typenschild Ihres Produkts. Weitere Informationen zu technischen Daten finden Sie auf www.roblin.fr
