SYMPHONIE PLUS 56 6839181 - SYMPHONIE PLUS 770 6839174 - Cocina ROBLIN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	ROBLIN
Modelo	SYMPHONIE PLUS 56 (6839181) / SYMPHONIE PLUS 770 (6839174)
Funciones de aspiración	3 velocidades + modo intensivo (6 min)
Modo intensivo	Activación mediante pulsación larga (2s) en tecla 3 >>, retorno automático después de 6 min
Apagado diferido	No disponible
Alarma de saturación de filtros	No disponible (activación y desactivación no presentes)
Iluminación	LED, encendido/apagado por pulsación corta, reemplazo por servicio al cliente
Filtros antigrasa	Lavables en lavavajillas (máx. 50°C), vida útil 10 años, limpieza mensual
Filtros anti-olores	Dos tipos: lavable (reactivable en horno) y no lavable. Reemplazo cada 3 meses (no lavable) o limpieza cada 2 meses (lavable)
Filtro clean-air	Presente en modelos reciclaje CLEAN-R, reemplazo con lámpara UV (6000h o 3 años)
Limpieza de la carrocería	Paño húmedo y detergente suave, evitar productos abrasivos
Instrucciones de seguridad	No flamear debajo de la campana, vigilar las freidoras, no usar vapor, no mirar las LED, desconectar la alimentación antes del mantenimiento
Piezas de repuesto	Filtro anti-olores (112.0363.267), filtro antigrasa (133.0455.256), iluminación LED
Servicio al cliente	Teléfono: 04.88.78.59.93 (servicio al consumidor), sitio web: www.roblin.fr
Datos técnicos	Ver placa de características en el aparato o www.roblin.fr

Preguntas frecuentes - SYMPHONIE PLUS 56 6839181 - SYMPHONIE PLUS 770 6839174 ROBLIN

¿Cómo encender la campana?

Presione brevemente la tecla 1, 2 o 3 >> para iniciar la aspiración a la velocidad deseada. La tecla se ilumina fija.

¿Cómo activar el modo intensivo?

Realice una pulsación larga (2 segundos) en la tecla 3 >>. El modo intensivo se activa durante 6 minutos, luego vuelve a la velocidad anterior. La tecla parpadea.

¿Con qué frecuencia limpiar los filtros antigrasa?

Los filtros antigrasa deben limpiarse una vez al mes en uso normal. Son lavables en lavavajillas a 50°C máximo.

¿Cómo reemplazar el filtro anti-olores no lavable?

Abra el panel de aspiración perimétrico, separe el filtro anti-olores del filtro antigrasa, deseche el filtro antiguo y coloque el nuevo (el azul). Cierre el panel. Reemplácelo cada 3 meses como mínimo.

¿Qué hacer si la alarma de saturación de filtros se enciende?

Esta alarma no está disponible en su modelo (función inexistente). Verifique manualmente el estado de los filtros.

¿Puedo limpiar la campana con un limpiador de vapor?

No, no use vapor a presión para limpiar el aparato. Use un paño húmedo y un detergente suave.

¿Cómo apagar la iluminación?

Presione brevemente el botón de encendido/apagado de la iluminación. La LED se apaga y la tecla se apaga.

¿El aparato es adecuado para personas con movilidad reducida?

Este aparato no debe ser utilizado por personas (incluidos niños menores de 8 años) con capacidades reducidas sin supervisión o formación adecuada.

¿Cómo contactar al servicio al cliente?

Llame al servicio al consumidor al 04.88.78.59.93 o consulte el sitio www.roblin.fr para las coordenadas según su país.

¿Cuáles son los riesgos si flameo alimentos debajo de la campana?

Las grasas captadas por los filtros pueden incendiarse. Nunca flamee alimentos debajo de la campana y mantenga los filtros antigrasa regularmente.

MANUAL DE USUARIO SYMPHONIE PLUS 56 6839181 - SYMPHONIE PLUS 770 6839174 ROBLIN

ES Manual del usuario

Acerca de este manual 48

Uso al que se destina 48

Información de seguridad 49

Visión general 50

Utilización 51

Bloqueo y desbloqueo de las teclas del panel de mando 51

Gestión de la iluminación 51

Gestión de la aspiración 51

Interrupción de la aspiración 51

Modo ventilación 24 h 51

Retardo de la parada 52

Alarma de saturación del filtro 52

Mensajes de alarma 52

Limpieza y cuidados 53

Filtro de olores 53

Filtro de limpieza del aire 53

Filtro de grasa 54

Limpieza de las superficies de la campana 54

Iluminación 54

Piezas de repuesto y accesorios 54

Mantenimiento y reparación 55

Desecho 55

Atención al cliente 55

Datos técnicos 55

ACERCA DE ESTE MANUAL

Este manual se aplica a varios modelos del dispositivo. Por ello, puede que algunas de las funciones que se describen no estén disponibles en su modelo en concreto.

▷ Lea detenidamente el manual del usuario antes de utilizar el dispositivo.
▷ Guarde el manual del usuario.
▷ Use el dispositivo descrito en este manual del usuario solo y únicamente para su uso previsto.

Símbolo Significado

Símbolo de advertencia. Advertencia contra riesgos de lesión.

▷ Medidas de seguridad y notas de advertencia para evitar lesiones o daños.

Medida activa. Especifica una acción a realizar.

■ Resultado. Resultado de una o más acciones.

√ Condición previa que debe cumplirse para realizar la acción siguiente.

USO PREVISTO

La campana extractora se ha desarrollado exclusivamente para uso doméstico, para la eliminación de los humos y vapores de la cocina.

La campana, que está equipada con un filtro para grasa y un filtro para olores, elimina los humos y vapores que se forman sobre la placa de cocción a través de un sistema de circulación de aire o de escape de aire.

INFORMACIÓN DE SEGURIDAD

El fabricante no se hará responsable de ningún daño que pueda producirse como consecuencia de la instalación incorrecta, y el uso incorrecto, inadecuado o irrazonable del dispositivo.

La campana extractora no puede soportar cargas pesadas.

▷ No se suba ni se siente en la campana extractora.
▷ No coloque objetos pesados sobre la campana extractora.

Los niños y adultos con discapacidad mental, física o sensorial, o con experiencia o conocimientos limitados, no deberán usar ni limpiar el dispositivo, salvo que hayan sido instruidos y estén supervisados en todo momento por una persona responsable que garantice su seguridad.

Los niños menores de 8 años no deben usar ni limpiar el dispositivo, ni siquiera bajo supervisión. Este dispositivo no es un juguete.

Mantenga el dispositivo y el material de embalaje fuera del alcance de los niños.
▷ No deje a los niños desatendidos cerca del dispositivo.
▷ No deje que los niños jueguen con el dispositivo.
Cuando utilice la campana extractora, observe los manuales de la placa de cocción y del equipamiento de cocina que se use debajo de la campana extractora o mientras la campana extractora está en funcionamiento.

¡Peligro de incendio y riesgo de sufrir lesiones por llamas abiertas!

Los depósitos acumulados en el filtro de grasa podrían prenderse.

▷ No use llamas abiertas cerca del dispositivo (p. ej. flameado).
▷ Limpie o sustituya siempre todos los filtros siguiendo los intervalos especificados.

Cuando se utilizan freidoras, el aceite sobrecalentado puede prenderse.

▷ Controle en todo momento las freidoras durante su uso.

¡Riesgo de sufrir lesiones oculares por la luz LED!

La luz LED es muy brillante y puede dañar los ojos.

▷ No mire directamente a la luz LED durante un tiempo prolongado.

¡Si el dispositivo está dañado, puede causar una descarga eléctrica!

▷ No encienda el dispositivo si está dañado.
Apague el fusible en la caja de fusibles.
▷ Póngase en contacto con el Servicio de Asistencia Técnica.

¡Peligro de descarga eléctrica en caso de entrada de líquidos!

El dispositivo contiene componentes eléctricos.

▷ Asegúrese de que no entren líquidos en el interior del dispositivo.
▷ No use vapor a presión para limpiar el dispositivo.
▷ No use un paño húmedo para limpiar los elementos de funcionamiento.

¡Riesgo de sufrir quemaduras en caso de contacto con las superficies calientes!

Las piezas metálicas accesibles de la campana extractora pueden alcanzar altas temperaturas si se usan con equipos de cocina que emitan grandes cantidades de calor (p. ej. hornillas de gas).

▷ No toque las superficies calientes.
▷ Tenga cuidado al abrir o cerrar el panel plegable.
▷ Utilice guantes resistentes al calor.

INFORMACIÓN GENERAL

1 frente
2 Teclado de control
3 filtro

Botón	Función
0	Botón apagado
1	Primera velocidad de succión
2	Segunda velocidad de succión
3	Tercera velocidad de succión / velocidad intensiva
	Botón de ajuste de intensidad de iluminación

Bloqueo y desbloqueo de las teclas del panel de mando

▶ Función no existente.

Gestión de la iluminación

Iluminación principal

▶ Pulsar brevemente .-■-
■ Enciende o apaga la iluminación
■ Encendido encendido = botón permanentemente encendido.

Iluminación secundaria

▶ Función no existente.

Gestión de la aspiración

Nivel de aspiración

Las velocidades bajas se aconsejan para la cocción a fuego lento y para las salsas, braseados, etc. Las velocidades intermedias se aconsejan para la cocción sostenida, parrilladas y frituras. Las grandes velocidades se aconsejan para la cocción con intensa emanación de grasas y de vapores.

Puesta en marcha de la aspiración

▶ Pulsar brevemente . 1
■ Encienda el motor de aspiración a la primera velocidad de uso.
■ Botón de luz fija.
▶ Pulsar brevemente . 2
■ Encienda el motor de aspiración a la segunda velocidad de uso.
■ Botón de luz fija.
▶ Pulsar brevemente .3 »
■ Encienda el motor de aspiración a la tercera velocidad de uso.
■ Botón de luz fija.

Nivel de aspiración

Las velocidades bajas se aconsejan para la cocción a fuego lento y para las salsas, braseados, etc.

Las velocidades intermedias se aconsejan para la cocción sostenida, parrilladas y frituras.

Las grandes velocidades se aconsejan para la cocción con intensa emanación de grasas y de vapores.

Interrupción de la aspiración

▶ Pulsar brevemente . 0
■ Apaga el motor de aspiración.

El modo de aspiración intensiva se aconseja en caso de vapores y emanaciones de grasas puntuales muy importantes.

Encendido

▶ Pulsar larga (2s). 3 »

■ Activa el modo de aspiración intensiva, incluso motor apagado, durante 6 minutos, luego vuelve a la velocidad utilizada anteriormente.

■ Botón parpadeante encendido.

Modo ventilación 24 h

Esta función permite eliminar todos los olores desagradables y persistentes del recinto renovando el aire.

Encendido

▶ Función no existente.

Apagado

▶ Función no existente.

Retardo de la parada

Esta función permite de seguir filtrando y evacuándo temporalmente los humos residuales después de detener la cocción.

Encendido

▶ Función no existente.

Apagado

▶ Función no existente.

Alarma de saturación del filtro

La alarma le indica cuándo se tienen que limpiar o cambiar los filtros antigrasa y los filtros antiolores para los filtros antiolores no lavables.

Activación de la alarma „saturación del filtro“

Según el tipo de teclado de control, la activación de la alarma „saturación de los filtros“ se debe hacer cuando el aparato es una versión de reciclado o aire limpio.

▶ Función no existente.

Desactivación de la alarma „saturación del filtro“

▶ Función no existente.

Rearme de la alarma „saturación del filtro“

▶ Función no existente.

Mensajes de alarma

▶ Función no existente.

LIMPIEZA Y CUIDADO

Antes de proceder con cualquier tarea de limpieza y mantenimiento:

Apague el dispositivo.

¡Peligro de incendio! ¡Riesgo de lesiones! Los depósitos acumulados en el filtro de grasa podrían prenderse.

Si no se limpian o sustituyen regularmente los filtros, podrían prenderse en presencia de llamas abiertas o calor intenso bajo la campana extractora.

▷ Limpie o sustituya siempre todos los filtros siguiendo los intervalos especificados.

Filtro de eliminación de olores

Existen dos tipos de filtros antiolores: los lavables y los no lavables.

Filtro antiolores no lavable

▷ No lavar o reutilizar un filtro antiolores no lavable.
Sustituya los filtros antiolores no lavables cada 3 meses, como mínimo, o con mayor frecuencia si la campana se utiliza más de 3 horas diarias.
La sustitución de los filtros antiolores no lavables tiene que ir acompañada de la limpieza de los filtros antigrasa.

Filtro antiolores lavable

Limpie en el lavavajillas a temperatura elevada los filtros antiolores lavables (sin otros utensilios de cocina) cada 2 meses. Seque los filtros antiolores en el lavavajillas o al aire libre durante unos 30 minutos.
▷ Reactive los filtros antiolores lavables limpios y secos colocándolos en el horno durante 10 minutos a 100 °C como máximo. La limpieza de los filtros antiolores lavables tiene que ir acompañada sistemáticamente de la limpieza de los filtros antigrasa.

Filtro de aire limpio

Los filtros de aire limpio equipan las campanas

provistas de sistema de reciclado

Sustituya el filtro de aire limpio cuando haya que cambiar la lámpara de ultravioleta asociada. La vida de una lámpara de ultravioleta es de unas 6000 h o 3 años.

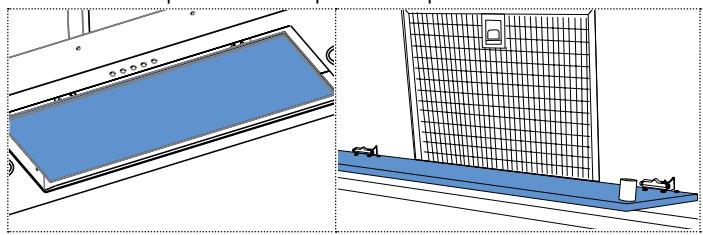

Sustitución del filtro antiolores lavable

▶ Abrir el panel de aspiración perimetral.

▶ Proceda a la inversa para volver a colocar el filtro antiolores (en azul) en el aparato.
▶ Reinicialice la alarma „saturación de los filtros“, si es necesario.

Filtro de grasa

Los filtros tienen una duración de 10 años y se deben limpiar una vez al mes durante el uso normal.

▷ Limpie los filtros antigrasa en el lavavajillas a una temperatura máxima de 50 °C
▷ Deje secar los filtros al aire libre.

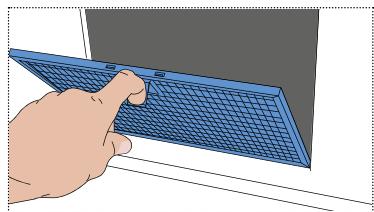

Limpieza del filtro de grasa

▶ Abrir el panel de aspiración perimetral.

▶ Retire los filtros antigrasa.
▶ Limpie el filtro antigrasa.
▶ Coloque el filtro de grasa en su lugar.
▶ Cierre el panel de aspiración perimetral.
▶ Reinicialice la alarma „saturación de los filtros“, si es necesario.

Limpieza de las superficies de la campana

Recomendamos un paño húmedo y un detergente neutro.

▶ No utilice agentes decapadores ni detergentes químicos que puedan corroer o rayar las superficies del dispositivo.

Iluminación

Asegúrese de que la sustitución de los LED de los reflectores la realice el fabricante o el Servicio de Asistencia Técnica.

REPUESTOS Y ACCESORIOS

Piezas de repuesto (+33 (0)1.30.28.94.00).

Piezas de repuesto (+33 (0)1.30.28.94.00).

Componente	Tipo N° de art	Comentarios
Filtro de eliminación de olores	112.0363.267	lavable et alto rendimiento
Filtro de grasa	133.0455.256	lavable

MANTENIMIENTO Y REPARACIÓN

Si las reparaciones se llevan a cabo incorrectamente pueden causar graves lesiones personales, daños en el dispositivo y los accesorios, así como afectar al funcionamiento del dispositivo.

▷ Asegúrese de que el mantenimiento de los componentes eléctricos y de la salida de humos

lo realice el fabricante o el Servicio de Asistencia Técnica.

▷ Asegúrese de que la sustitución de los cables dañados la realice el fabricante o el Servicio de Asistencia Técnica.

ELIMINACIÓN

El símbolo indicado en el producto o en el embalaje indica que el dispositivo no debe desecharse como parte de los residuos domésticos.

Desechando correctamente el dispositivo, usted contribuye a cuidar el medioambiente y a evitar efectos perjudiciales para la salud. Para más información acerca del reciclaje del dispositivo, consulte a las autoridades competentes,

▷ Veuillez vous informer du système local de séparation des déchets électriques et électroniques.
Actúe según las normas locales y no deseche los productos usados con los residuos domésticos usuales.
Desechar correctamente el producto usado ayudará a prevenir las posibles consecuencias negativas para el medio ambiente y la salud humana.

SERVICIO DE ASISTENCIA TÉCNICA

- Consulte la dirección de contacto para su país en la última página de este documento, o bien visite www.roblin.fr

DATOS TÉCNICOS

- Consulte la placa de tipo que hay en el producto.

Para más información acerca de los datos técnicos, visite www.roblin.fr

www.roblin.fr
