Produkttyp	Freistehender Gasherd
Marke	VALBERG
Modell	GC 90 5 CC X VET
Maße (B x H x T)	90 x 85 x 60 cm
Gewicht	55 kg
Stromversorgung	230 V ~ 50 Hz
Gasart	Erdgas / Flüssiggas (umstellbar)
Anzahl der Brenner	5 (davon ein Wok)
Wokbrenner	Ja, mit Adapter
Backofen	Gas, 70 L
Grill	Gas
Timer	Digital mit Alarm
Sicherheit	Kippsicherung, Hähne mit Flammensicherung
Reinigung	Emaille, Möglichkeit von katalytischen Paneele
Backofenlampe	25 W, Typ E14, hitzebeständig bis 300 °C
Mitgeliefertes Zubehör	Gitterrost, flaches Blech, tiefes Blech, Café-Adapter, Wok-Adapter, Teleskopschienen
Fußverstellung	4 höhenverstellbare Füße
Garantie	2 Jahre

Häufig gestellte Fragen - GC 90 5 CC X VET - GC 90 5 CC X VET VALBERG

Wie installiere ich den Herd?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Stellen Sie das Gerät an einem gut belüfteten Ort auf, mindestens 10 cm von angrenzenden Möbeln entfernt. Schließen Sie das Gas mit einem kurzen Schlauch (max. 1 m) an und prüfen Sie die Anschlüsse mit Seifenwasser auf Undichtigkeiten. Schließen Sie die Stromversorgung (230 V) an eine Steckdose mit Erdung an. Montieren Sie die mitgelieferten Kippsicherungen.

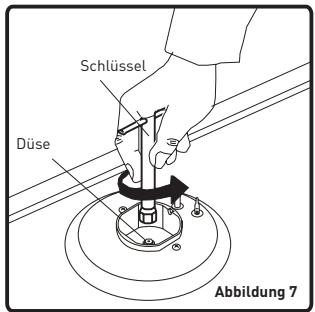

Wie stelle ich das Gerät auf eine andere Gasart um?

Unterbrechen Sie die Gaszufuhr und ziehen Sie den Netzstecker. Ersetzen Sie die Düsen der Kochstellenbrenner und des Backofens/Grills durch die des Umbausatzes, die für das neue Gas geeignet sind. Stellen Sie die minimale Flamme ein, indem Sie die Bypassschraube am Hahn drehen (Flammenhöhe mindestens 4 mm). Prüfen Sie auf Dichtheit.

Wie reinige ich den Backofen?

Reinigen Sie den noch warmen Backofen mit einem weichen, in Seifenwasser getränkten Tuch, spülen Sie nach und trocknen Sie ihn. Verwenden Sie niemals scheuernde Reinigungsmittel oder Dampfreiniger. Wenn Sie katalytische Paneele haben, heizen Sie den Backofen eine Stunde lang auf 250 °C, um Fettreste zu entfernen.

Was tun, wenn ein Brenner nicht zündet?

Überprüfen Sie, ob die Brennerteile (Krone, Deckel) korrekt zusammengebaut sind. Stellen Sie sicher, dass die Gaszufuhr geöffnet ist. Wenn der Zünder keinen Funken erzeugt, prüfen Sie den elektrischen Anschluss. Wenn nach 15 Sekunden keine Flamme erscheint, schließen Sie den Hahn, lüften Sie und versuchen Sie es nach einer Minute erneut.

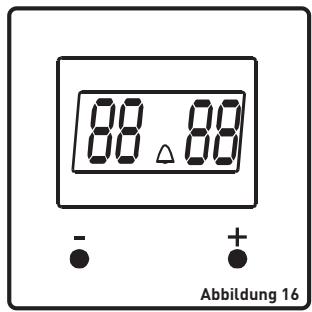

Wie verwende ich den digitalen Timer?

Drücken Sie gleichzeitig die Tasten (+) und (-), bis das Display blinkt. Stellen Sie die Dauer mit (+) und (-) ein. Drücken Sie erneut (+) oder (-) zur Bestätigung. Am Ende ertönt ein akustisches Signal, aber der Backofen heizt weiter. Um den Backofen auszuschalten, drehen Sie den Regler auf Aus.

Wie ersetze ich die Backofenlampe?

Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen. Entfernen Sie die Glasabdeckung durch Drehen. Ersetzen Sie die Lampe durch eine neue 25 W, Typ E14, hitzebeständig bis 300 °C. Setzen Sie die Abdeckung wieder ein. Die Lampe ist nur für den Einsatz im Backofen bestimmt, nicht für die Raumbeleuchtung.

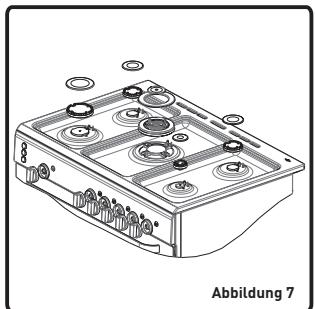

Wie reinige ich die Brenner und die Kochfläche?

Heben Sie die Topfroste, Deckel und Kronen an. Waschen Sie sie mit heißem Seifenwasser, spülen Sie sie ab und trocknen Sie sie sofort. Reinigen Sie die Arbeitsfläche mit einem weichen Tuch. Lassen Sie kein Wasser in die Düsen eindringen. Setzen Sie alle Teile nach dem Trocknen korrekt wieder zusammen.

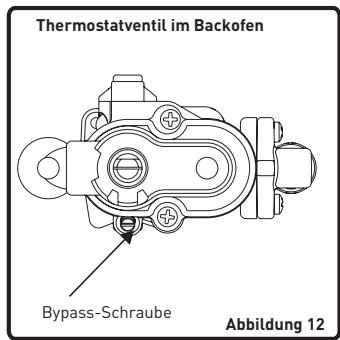

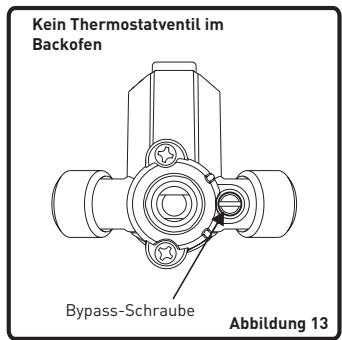

Wie stelle ich die minimale Flamme der Brenner ein?

Zünden Sie den Brenner auf der kleinsten Stufe. Stellen Sie mit einem kleinen Schraubendreher die Bypassschraube am Hahn (seitlich am Schaft oder je nach Modell innen) ein, um eine stabile Flamme von mindestens 4 mm zu erhalten. Schalten Sie von der maximalen auf die minimale Stellung um, um zu prüfen, ob die Flamme nicht erlischt.

Was tun bei Gasgeruch?

Schließen Sie sofort das Gasventil und den Brennerhahn. Zünden Sie keine Flamme an und schalten Sie keine elektrischen Geräte ein. Öffnen Sie Fenster zum Lüften. Wenn der Geruch anhält, verlassen Sie den Raum und wenden Sie sich an den Notdienst. Prüfen Sie Undichtigkeiten niemals mit einer offenen Flamme, sondern mit Seifenwasser.

Wie transportiere ich das Gerät?

Verwenden Sie nach Möglichkeit die Originalverpackung. Befestigen Sie Brennerdeckel, Roste und die Abdeckung mit Klebeband. Legen Sie einen Karton zwischen Abdeckung und Kochfeld. Befestigen Sie die Backofentür mit Klebeband an den Seitenwänden. Heben Sie das Gerät beim Bewegen an, ziehen Sie es nicht.

BEDIENUNGSANLEITUNG GC 90 5 CC X VET - GC 90 5 CC X VET VALBERG

GEBRAUCHSANLEITUNG 74

MANUAL DEL USUARIO 110

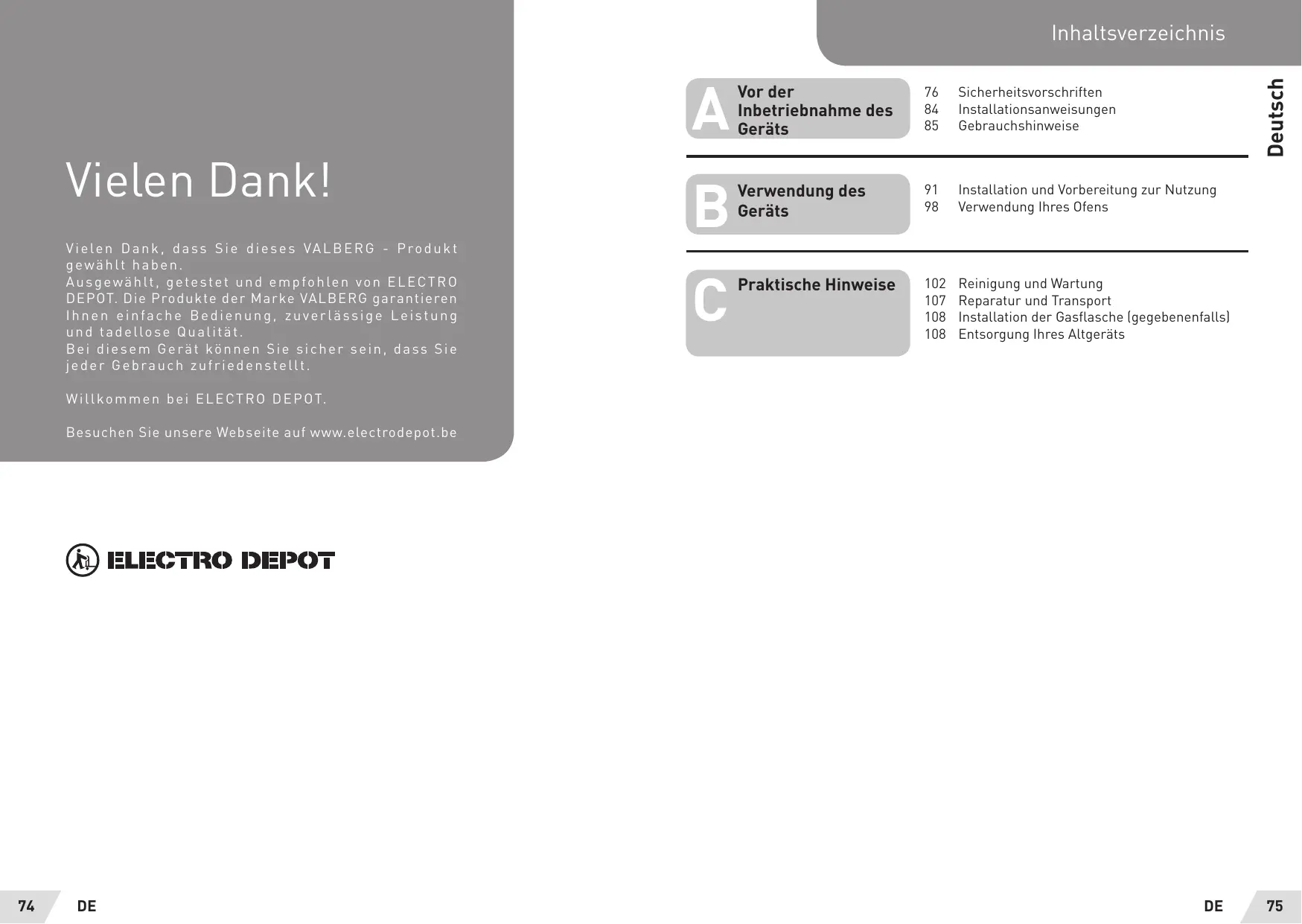

Merci!

Plaats de neue lamp, die bestand ist gegen

Indien de oven nicht werkt:

Vielen Dank, dass Sie diesen VALBERG - Produkt gewählt haben.

Ausgewählt, getestet und empfohlen von ELECTRO DEPOT. Die Produkte der Marke VALBERG garantieren Ohnen einfache Bedienung, zuverlüssige Leistung und tadellose Qualität.

Bei diesen Gerät konnen Sie sicherein, dass Sie jeder Gebrauch zufriedenstellt.

Willkommen bei ELECTRO DEPOT.

Besuchen Sie unsere Websites auf www.electrodepot.be

ELECTRO DEPOT

A	Vor der Inbetriebnahme des Geräts	76	Sicherheitsvorschriften
		84	Installationsanweisungen
		85	Gebrauchshinweise

B Verwendung des Geräts	91	Installation und Vorbereitung zur Nutzung
	98	Verwendung Ihres Ofens

Praktische Hinweise	102 Reinigung und Wartung
	107 Reparatur und Transport

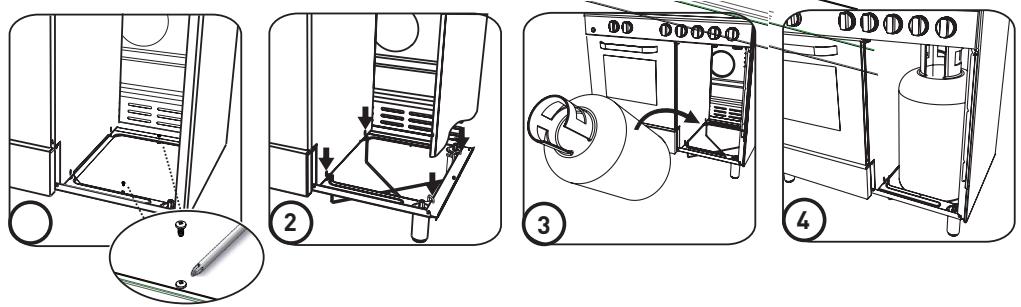

	108 Installation der Gasflasche (gegebenenfalls)
	108 Entsorgung Ihres Altgeräts

Lesen Sie diese Anleitung aufmerksam durch, bevor Sie ihren Herd verwenden, und bewahren Sie diese auf, um später bei Bedarf wieder darauf auf zurückgreifen zu konnen.

These Anleitung wurden für mehrere Modelle erstellt. Ihr Herd verfügt vielleicht nicht über alle in dieser Anleitung beschreibenben Eigenschaften.itte überprüfen Sie die Eigenschaften in den Absätzen der Anleitung, die Abbildungen enthalten.

Sicherheitsvorschriften

Ihr Herd wurde entsprechend aller Normen und aller gultigen relevanten nationalen und internationalen Verordnungen hergestellt.
Wartungs- und Instandhaltungsarbeiten)dürfen nur von qualifizierten technischen Fachkräften ausgeführt werden. Von nicht qualifizierten Personen ausgeführte Wartungs- und Reparaturarbeiten konnen Sie in Gefahrbringen.Andern Sie keinesfalls irgendene der Spezifikationen Ihres Kochgerats.Fuhren Sie Reparaturen nicht selbst

aus; dadurch setzen Sie sich Gefahren wie beiselsweise einem Stromschlag aus.
- Vergewissern Siesichvorder Montage, dass die örtlichen Versorgungsbedingungen (je nach Art Ihres Geräts: Gasart und -Druck, Stromspannung und -Frequenz) mit den Eigenschaften übereinstimmen, die auf dem Typenschild Ihres Kochgeräts angegeben sind. Bei Beschädigung wegen unsachgemäßem Anschluss oder ungeeigneter Installation verfüllt die Garantie.

• Für Elektrogeräte: Die elektrische Sicherheit Ihres Herdes ist nur dann gewährleistet, wannesaneine geerdete Stromversorgung angeschlossen ist, welche den geltenden elektrischen

Sicherheitsvorschriften entspricht. Wenn Sie nicht sicheren sind, ob ihre elektrische Installation korrekt geerdet ist, wenden Sie sich an einen qualifizierten Elektriker.

ACHTUNG

Ihr Herd wurde ausschließlich zum Zubereiten von Lebensmitteln entwickelt und ist nur für den Hausgebrauch bestimmt. Er damit niemals zu anderen Zwecken eingesetzt werden, zum Beispiel in einem geschäftlichen Umfeld oder um einen Raum zu heizen. Der Hersteller lehnt jegliche Haftung für Schäden ab, die auf eine falsche, unsachgemäß oder fahrlässige Nutzung zurückzuführen sind.

• Dieses Gerätarf von Kindern unter 8 Jahren und von Personen, die aufgrund ihrer eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Sachkenntnis nicht in der Lage sind, das Gerät safer zu benutzen, nicht ohne Aufsicht oder Anweisung zur sicheren Nutzung des Geräts und Aufklärung über die

dämit verbunden Risiken durch eine für ihre Sicherheit verantwortliche Person benutzen. Das Kochgerät ist kein Kinderspielzeug. Reinigung s- und Wartungsvorgänge)dürfen von Kindern nur unter Aufsicht einerverantwortlichen Person durchgeführt werden.

• Versuchen Sie nicht, den Herd am Ofengriff anzuheiten oder zu verschieben.

• Dieses Kochgerät ist nicht an eine Vorrichtung zur Abführung der Verbrennungsvprodukte angeschlossen. Es muss entsprechend den geltenden Installationsregeln auf gestellt und angeschlossen werden. Besondere Aufmerksamkeit gebührten Den Belüftungsanforderungen.

• Wenn der Gasbrenner nach 15 Sekunden nicht brennt, schreiben Sie den Schalter des betreffenden Brenners, öffnen die Kuchentür und warten mindestens eine Minute, bevor Sie erneut versuchen ihn einzuschalten.

• These Anweisungen gelten nur, wenn sich das Landessymbol auf ihrem Kochgerät befindet. Falls sich das Landessymbol

nicht auf ihren Kochgerät befindet, müssen Sie auf die technischen Anweisungen Bezugnehmen, welche die nötigen Informationenz u besonderen Nutzungsbedingungen liefern.

WARNING: Der Herd und dessen zugängliche Teile konnen während der Nutzung sehr heißt werden. Berühren Sie die Heizelemente nicht. Kinder unter 8 Jahren müssen auf Abstand gehalten werden, es sei Denn, sie werden ständig beaufsichtigt.

ACHTUNG

Während dem Gebrauch werden alle zugänglichen Bestandteile Ihres Herdes heißt und behalten für eine gewisse Zeit ihre hohe Temperatur bei, auch nach dem Ausschalten des Geräts. Berühren Sie dieHEYen Flächen nicht (einschließlich Schalter und Backofen-Griff) und hindern Sie Kinder unter 8 Jahren daran, dem Kochgerät zu nahe zu kommt. Wir empfehlen Ihnen, die direkt der Hitze ausgesetztene Teile abkühlen zu setzen, bevor Sie diese berühren.

Lassen Sie ihren Herd nicht unbeaufsichtigt in Betrieb, wenn Sie Öl bzw. flüssige oder feste Fette erhitzen.

Bei sehr hohen Temperaturen konnen sichThese Substanzen entzünden und einen Brandverursachen. VERSUCHENSIE NIIEMALS, Flammenaus einem Ölfeuer mit Wasser zu löschen; schaltenSie ihren Herd aus und decken Sie den Topf oder die Pflanne mit einem Deckel zu, um die Flammezu ersticken. Wenn Sie einen Dampfabzug haben,schalten Sie diesen nie unbeaufsichtigt ein, wennSie Öl erhitzen. Lassen Sie keine entflammbarenSubstanzen in der Nähe Ihres Gerätes, wenn es inBetrieb ist.

Brandgefahr: Legen Sie niemals Gegenstände auf die Kochplatte.

ACHTUNG

Brandgefahr: legen Sie keine Gegenstände auf die Kochfelder und verstauen Sie keine Behälter unter Druck wie Sprays oder entzündbare Materialien (Gegenstände aus Papier, Kunststoff oder Stoff) in der Schublade unter dem Ofen oder der Kochfläche. Diese Anweisung gilt auch für Kunststoff-Kochutensilien (und Griffe von Utensilien).

Wenn die Oberfläche Risse aufweist, trennen Sie das Gerät vom Stromnetz, um das Risiko eines Stromschlags zu vermeiden.

Wenn Ihr Herd mit einer Glas-Kochfläche (Glaskeramik oder Induktion) ausgestattet ist und die Fläche Risse aufweist, stellen Sie die Schalter auf „0", um sich vor einem eventuellen Stromschlag zu schützen. Dasselse gilt, wenn Risse auf den elektrischen Kochfeldern auftreten. Unterbrechen Sie sofort die Stromzufuhr, um sich vor einem Stromschlag zu schützen.

• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf der Kochplatte ab, da diese heißt werden können.

• Schalten Sie das Kochfeld nach der Nutzung mit Hilfeder Schalter aus; verlassen

Sie sich nicht auf die Topfsensoren.

• Bevor Sie die Abdeckung des Geräts öffnen, entfernen Sie sámttliche Reste von Übergelaufenem. Sollte ihr Kochgerät über eine Abdeckungverfügen,somuss diese angehoben werden,

bevor die Kochplatten in Betrieb genommen werden. Vergewissern Sie sich, dass das Kochgerät abgekühlt ist, bevor Sie die Abdeckung wieder schließen. Glasdeckel konnen brechen, wenn sie bereits werden. Schalten Sie alle Brenner ab, bevor Sie den die Abdeckung.

• Das Gerät ist nicht zum Aktivieren durch einen externen Timer oder ein gesondertes Fernsteuerungssystem bestimmt. Ihr Herdarf nicht an einem Verlängerungskabel, einem externen Timer, einem Inverter, einem gesonderten Fernbedienungssystem oder jeglichem anderen Gerät angeschlossen werden, das Ihr Gerät automatisch unter Spannung setzt.

• Um zu verhindern, dass Ihr Herd kippt,,müssen Sieihn mit Befestigungen stabilisieren. Wenn ihr Herd

auf einem Sockel aufgestellt wird, treffen Sie die nötigen Vorsichtsmaßnahmen, damit er nicht kippen kann.

WARNING: These Stabilisierungsvorrichtung muss montiert werden, um ein Umkippen des Geräts zu verhindern (siehe Erklärungen in der Gebrauchsanleitung).

• Das Gerätwird beim Betrieb sehr heißt. Achten Sie daraufuf, dass Sie die Heizelemente im Inneren des Backofens nicht berühren. Wahrend des Betriebs die Heizelemente des Ofens (Widerstände) nicht berühren; es besteht Verbrennungsgefahr.

• Vergewissern Sie sich, dass Topfgriffe immer nach innen gedreht werden, damit die Töppe nicht herunterfallen konnen. Topfgriffe konnen heiß werden. Kinder fernhalten.

• Geben Sie Achtauf die Griffe an der Backofentür und die Schalter der Kochplatten, die sich beim Betrieb des Geräts erhitzen und noch eine gewisse Zeit nach der Benutzung besteht bleiben konnen.

Keine scheuernden Reiniger, atzende Reinigungspasten, scheuernde Schwämme oder Metallkratzer zur Reinigung der Bestandteile Ihres Herds (Glas, Emaille, Edelstahl, Kunststoff und Lack) verwenden, dadurch Kratzer auf den Oberflächen entstehen, welche die Glasflächen zum Bersten bringen oder die übrigen Bestandteile Ihres Kochherds beschädigen konnten. Benutzen Sie eine scheuernden Reinigungsmittel oder harte Metallkratzer zum Reinigend der Glastür des Backofens, da diese die Oberfläche

verkratzen und so zum Springen des Glases führen können.
- Verwenden Sie keinen Dampfreiniger, um Ihr Kochgerät zu reinigen.
- Es wurden alle denkbaren Sicherheitsvorkehrungen getroffen, um ihre Sicherheit zu gewährleisten. Um zuverhinden, dass die Glaselemente brechen, schützen Sie diese bei der Reinigung vor Kratzern. Sie sollenn auch nicht auf die Glasflächen schlagen oder Zubehör daraufuf fallen lessen und auch nicht auf die Glasflächen steigen (falls Sie oberhalb Ihrches Kochgeräts Arbeiten zu verrichten haben).

WARNING: Vergewissern Sie sich, dass Sie das Gerät vom Stromnetz getrennt haben, bevor Sie die Glühlampe wechseln, um einen Stromschlag zu vermeiden.

WARNING:Diezugänglichen Bestandteile können beim Betrieb besteht werden. Kleinkinder sollten vom Gerät ferngehalten werden.

• Während der Pyrolyse-Reinigung die Gitter, Ablagen und sämtliches Zubehör aus dem Backofen entfernen, bevor Sie den Pyrolyse-Vorgang starten. Größere Spritzer,müssen ebenfalls vor dem Pyrolyse-Zyklus entfernt werden.
• Verwenden Sie ausschließlich den für diesen Backofen empfohlenen Temperaturfuhler. (Option Gargutsensor, falls Ihr Gerät damit ausgerüstet ist).
• Üben Sie bei der Montage Ihres Herds keinerlei Druck auf das Stromkabel aus (falls vorhanden). Vergewissern Sie sich außerdem, dass das Kabel nicht hinter ihren Herd eingeklemmt wird. Ein beschädigtes Stromkabel

muss durch ein Kabel mit denselben Eigenschaften wie das Originalkabel ersetzt werden. Dies muss von einer qualifizierten technischen Fachkraft vorgenommen werden, um jeder Gefahr zuverhindern.
- Keine Gegenstände auf die geöffnete Ofentür oder die geöffnete Schublade unter dem Ofen legen. Kinder nicht auf die Tür steigen oder auf dieser sitzen setzen. Dadurch konnte Ihr Herd das Gleichgewicht verlieren oder es konnten bestimmte Teile brechen (deshalb ist es auch nötig, die Kippsicherungs-Befestigungenzumontieren).
- Wenn Sie elektrische Geräte in der unmittelbaren Umgebung Ihrss Herdes verwenden, achten Sie daraufuf, dass das Stromkabel dieser Geräte nicht mit der bereits Oberfläche Ihrss Herdes in Berührung kommt.

Installationshinweise

• Verwenden Sie Ihr Geräterst nach Fertigstellung der Installation.

Sie sie sofort (entsorgen Sie diese in den gesonderten Recycling-Containern).

• Ihr Herd muss von einer qualifizierten technischen Fachkraft installiert und in Betrieb genommen werden. Bei Schäden wegen unsachgemäßer Platzierung oder Installation Ihres Herdes durch eine nicht qualifizierte Person leht der Hersteller jeder Haftung ab.

• Schützen Sie Ihr Kochgerät vor Witterungseinflüssen. Setzen Sie es[weder Sonne, Regen, Schnee noch Staub usw. aus.

• Nach dem Auspacken überprüfen Sie ihren Herd sorgfältig auf Transportschäden. Im Falle einer Beschädigung verwenden Sie es nicht und wenden sich umgehend an ihren Handler. Verpackungsmaterialien (Styropor, Nylon, Klammern, usw.) können eine Gefahr für Kinder darstellen;SAMeln Sie diese ein und entfernen

Die Materialien, die das Gerät umgeben (Möbel) müssen einer Temperatur von mindestens 100^ C standhalten können.

Die Bedingungen zum Gasanschluss Ihres Herdes sind auf einem Aufkreber auf der Rückseite des Gerats angegeben (nur für Gas- und Kombi-Kochgeräte).

• Falls Sie für ihren Herd Propangasflaschen verwenden, muss die Gasflasche zwingend außerhalb des Hausestehen (nur für Gas-Kochgeräte).

Wir empfehlen, in Ihrer Wohnung einen Rauchmelder anzubringen und eine Löschdecke oder einen Feuerloscher in der

Nähe ihres Kochgeräts aufzubewahren.

Gebrauchshinweise

• Beider ersten Inbetriebnahme des Ofens Ihres Herds verströmt dieser den typischen Geruch der Dammstoffe und Heizelemente. Aus thisem Grund lassen Sie den Ofen vor dem ersten Gebrauch für ungebahr 45 Minuten auf der hochsten Temperatur leer laufen. Vergewissern Sie sich außer dem, dass der Raum, in dem Ihr Herd aufgestellt ist, ausreichend beluftet wird.

• Bei der Nutzung des Backofens werden die Flächeninnen und außen am Gerät heiß. Treten Sie etwas zurück, wenn Sie die Backofentür öffnen, damit

Sie sich nicht mit dem bereits Dampf verbrennen, der beim Öffnen austritt: Sie konnten sich stark verbrennen.

• Stellen Sie keine entzündbaren oder brennbaren Materialien in der Nähe Ihres Herds auf, wenn dieser in Betrieb ist.

• Verwenden Siesystematisch Kuchenhandschuhe, um Kochgeschirr in den Ofen zu stellen oder aus thisem zu entfernen.

• Lassen Sie ihren Herdn nicht unbeaufsichtigt in Betrieb, wenn Sie Öl oder andere flüssige oder feste Fette erhitzen. Diese können

Feuer fangen und einen Brand verursachen, wenn sie sehr hohe Temperaturer erreichen. VERSUCHEN SIE NIIEMALS, Flammen aus einem Ölfeuer mit Wasser zu löschen; schalten Sie ihren Herd aus und decken Sie den Topf oder die Pfanne mit einem Deckel zu, um die Flamme zu ersticken. Wenn Sie eine Dunstabzugshaube haben, schalten Sie diese niemals unbeaufsichtigt ein, wenn Sie Öl erhitzen. Lassen Sie keine entflammbaren Stoffe in der Höhe ihrer Hochgeräts, wenn es in Betrieb ist.
- Stellen Sie Kochgeschirr immer in der Mitte des Kochfelds auf und drehen Sie die Griffe so, dass sie nicht stären und für Kinder unerreichbar sind.
- Verwenden Sie die Kochfelder nicht, wenn kein Topf oder ein leerer Topf darauf steht.

• Verwenden Sie nur GefäBe mit flachem Boden auf elektrischen Kochfeldern.

• Kein Brot auf Glaskeramik und Induktionsfeldern schneiden. Glaskeramikflächen sind keine Arbeitsfläche. Achten Sie daraufuf, auf diesen Flächen keine Gefäße abzustellen, die das Glas beschädigen konnten. Scharfkantige Gefäße konnen die Glasoberfläche verkratzen und beschädigen. Wischen Sie die Boden der Kochtopfe immer mit einem Tuch ab, bevor Sie diese auf die Glasoberfläche stellen. So entfern den Sie Mikropartikel unter dem Gefäß, die Kratzer im Glas verursachen konnten.

• Verwenden Sie nur GefäBe mit flachem Boden auf den Glaskeramikflächen.

• Verwenden Sienurspezielle Gefäße für Induktionsherde

mit flachem Boden auf den Induktions-Kochfeldern (Kennzeichnung durch den Hersteller auf dem Boden des Gefäbes).

• Es kann sein, dass Sie ein leises Geräusch horen, wenn Sie ein Kochfeld einschalten.
• Benutzer mit Herzschrittmacher,müssen mindestens 30~cm Abstand von Induktionsfeldernhalten, wenn diese eingeschaltet sind.
• Wenn Sie ihren Herd für längerere Zeit nicht verwenden, empfehlen wir Ihnen,ihn vom Stromnetz zu trennen. Bei Gas-Kochgeräten müssen Sie auch darauf auf achten, den Gashahn zu schreiben, wenn Sie das Gerät nicht benutzen.
• Wenn Sie ihre elektrischen Kochfelder für längerere Zeit nicht verwenden, reiben Sie sie mit etwas Öl ein,

dämit sie nicht rosten (Gusseisenfelder).

• Stellen Sie sicher, dass die Schalter Ihres Kochgeräts immer auf „0" stehen, wenn Ihr Herd nicht benutzt wird. Entfernen Sie eventuell übergelaufene Speisen von der Abdeckung Ihres Geräts, bevor Sie sie öffnen. Es empfält sich, das Kochfeld abkühlen zu{lassen, bevor man die Abdeckung schließt. Platzieren Sie die Backofengitter richtig in den dazu vorgesehenen Schienen; andernfalls konnen sie sich neigen, wenn Sie daran ziehen, und die im Kochgeschirr befindliche Höhe Flüssigkeit könnte auslaufen oder Sie verbrennen.
• Bestimmte Kochgeräte mit Elektro-Backofen verfügen über einen Tangentialläffer. Thiser Ventilator lauft bei Betrieb des Ofens.
  Die Luft wird über Öffnungen

zwischen der Ofentür und dem Bedienfeld ausgestoßen. Der Lüfter kann nachlaufen, nachdem der Backofen ausgeschaltet wurde, um die Schalter abzukühlen: Dies ist kein Grund zur Beunruhigung.

ACHTUNG

Bei der Verwendung eines Gasherds entstehen Wärme, Feuchtigkeit, Gerüche und Gas-Verbrennungsprodukte in dem Raum, in dem er sich befindet. Stellen Sie safer, dass die Küche gut beluftet ist, während der Herd in Betrieb ist, verstopfen Sie die Öffnungen nicht oder installieren Sie ein mechanisches Lüftungssystem (zum Beispiel eine Mechanische Dunstabzugshaube). Beielektrischen Kochgeräten entstehen beim Kochen eben falls Feuchtigkeit und Gerüche. Deshalb sollen den Sie eine Mechanische Belüftungsvorrichtung einrichten.

• Beim längeren Gebrauch Ihres Herdes kann eine zusätzliche Luftung erforderlich werden, wie beispielsweise das Offnene eines Fensters oder eine höhere Stufe der mechanischen Beluftung, falls vorhanden.
• Falls Sie den Gasgrill verwenden (je nach Modell), muss unbedingt die Türo offen bleiben und das Schutzblech (für die Blende und die Schalter) angebracht werden, das mit ihrem Kochgerät gefelfert wurde. Verwenden Sie den Gasgrill niemals bei geschlossener Backofentür (für Herde mit Gasgrill).
• Bei Herdenmitelektrischem Ofen muss die Ofentür geschlossen sein, wenn Sieden elektrischen Grill (jen nach Modell) verwenden.

ACHTUNG

Glasdeckl konnen unter Hitzeeinwirkung bersten. Bevor Sie die Abdeckung wieder schreiben,

Kochfelderausschalten und die Herdoberfläche abkühlen setzen.

• Keine Gegenstände auf die geöffnete Ofentür oder die geöffnete Schublade unter dem Ofen legen. Kinder nicht auf die Tür steigen oder auf dieser sitzen setzen. Dies konnte ihren Herd zum Kippen bringen und zum Brechen des Deckels führen; daß müssen Sie Kippschutz-Befestigungen installieren.
• Verstauen Sie keineschweren oder entzündbaren

Gegenstände (Nylon, Plastikbeutel, Papier, Kleidung usw.) in der Schublade unter dem Ofen. Diese Anweisung gilt auch für Kunststoff-Kochutensilien (und Griffe von Utensilien).
- Trocknen Sie keine Handtücher, Schwämme oder Kleidungsstücke in oder auf Ihr dem Herd oder am Griff des Backofens.

Während der Reinigung und Wartung

• Schalten Sie ihren Herd vor jeder Reinigung und Wartung aus, indem Sieihn vom Stromnetz trennen oder den Hauptschalter ausschalten. Ziehen Sie niemals die Schaltknöppe ab, um das Bedienfeld zu reinigen.
• Benutzen Sie niemals einen Dampfreiniger, um die Teile Ihres Kochgerats zu reinigen.

Um die Wirksamkeit und Sicherheit Ihres Geräts zu

garantieren, empfehlen wir, immer Original-Ersatzteile zu verwenden und sich bei Bedarf an unsere Vertreter zu wenden.

ACHTUNG

Vermeiden Sieden Kontokt der flexiblen Schläuche und des Gaszylinders mit den Wänden.

Installation und Vorbereitung der Installation

Dieser moderne, Funktionelle und praktische Herd wurde aus den besten Bestandteilen und Materialien hergestellt und wird allen ihren Bedürfnissen in jeder Hinsicht gerecht.itte lessen Sie diese Anleitung,um in Zukunft Probleme zu vermeiden und mit den Ergebnissen zufrieden zu sein.

Nachfolgend finden Sie Anweisungen, die Sie zur ordnungsgemäßen Installation und Wartung befolgen sollenn.

Sie müssen vor allem von dem Techniker gelesen werden, der das Gerät installiert.

ACHTUNG

Dieses Gerät muss voneinem qualifizierten Techniker gemäß den Installationsanweisungen des Herstellers, des örtlichen Bauordnungsrechts, den Vorschriften der Gasbehörde sowie den Hinweisen zu den elektrischen Anschlüssen installiert werden.

Installationsumgebung des Geräts

• Ihr Gerät muss an einem Ort aufgestellt und verwendet werden, wo immer eine Luftungsmöglichkeit besteht.

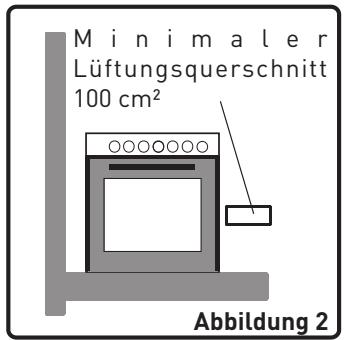

• Beim Betrieb theses Gerätes muss eine natürliche Belüftung vorhanden sein, damit Gas in dieser Umgebung verwendet werden darf.
• Der Luftstrom muss in die freienden Luftungsöffnungen an den nach außen hin offenen Seitenwänden eintreten.

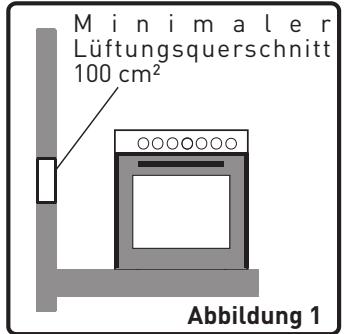

These Luftungsöffnungen müssen einen Querschnitt von mindestens 100~cm^2 haben, was den Luftdurchlass ermöglich (eine oder mehrere Öffnungen können offen sein). These Öffnung(en) müssen frei und darüber nicht blockiert sein. Vorzugsweise sollenn sie sich im hinteren Raumbereich und gegenüber der Raumseite befinden, an der die Dämpfe der abgeleiteten Abgase entweichen. Wenn es aufgrund des Gerätestandortes unwilling ist, diese Luftungen zu öffnen, kann die benötigte Luft auch über einen angrenzenden Raum erhalten werden, wenn dieser Raum kein Schlafzimmer oder gefährlicher Raum ist. In diesen Fall muss der „Nachbarraum" ebenfls in der erforderlichen Weise geluftet werden konnen.

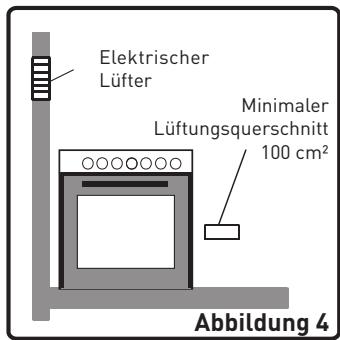

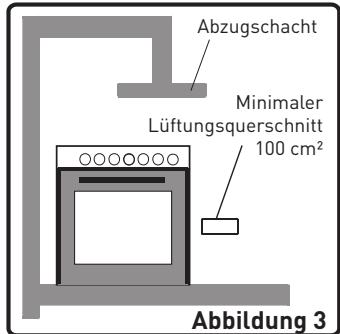

Ableitung der verbrannten Gase

Gasherde geben ihre Abgase direkt nach außen ab, oder sie werden über eine Dunstabzugshaube mit Verbindung zum Rauchabzug nach außen geleitet. Wenn die Installation einer Dunstabzugshaube nicht möglich ist, installieren Sie am Fenster oder an einer nach außen hin offenen Wand einen elektrischen Lüfter. Der elektrische Lüfter muss in der Küche sein eigenes Luftvolumen 4 bis 5 mal pro Stunde wechseln können.

Das Gerä aufstellen

Bei der Aufstellung des Gerätes sind weniger Faktoren zu beachten.

Seien Sie bei der Installation des Gerätes sehr achtsam. Beachten Sie die folgenden Hinweise, um Probleme und/oder Gefahrensituationen zu vermeiden.

• Der Herd kann geben einem Schrank stehen, wenn dieser nichtHigher als das Kochfeld des Herdes ist.
• Stellen Sieihn nicht neben einen Kühlschrank oder in die Nähentflammbarer Materialien (wie Vorhänge, wasserabweisende Tücher usw.), die schnell Feuer fangen können.
• Der Schrank geben dem Herd muss aus einem bis 100^ hitzebeständigen Material bestehen.
• Wenn der Kuchenschrankhigher als das Kochfeld ist, müssen Sie einen Mindestabstand von mindestens 10 cm zwischen ihren Seitenwänden halten.
• Ein Abstand von etwa 2 cm muss rund um das Gerät vorgesehen werden, damit Luft zirkulieren kann.

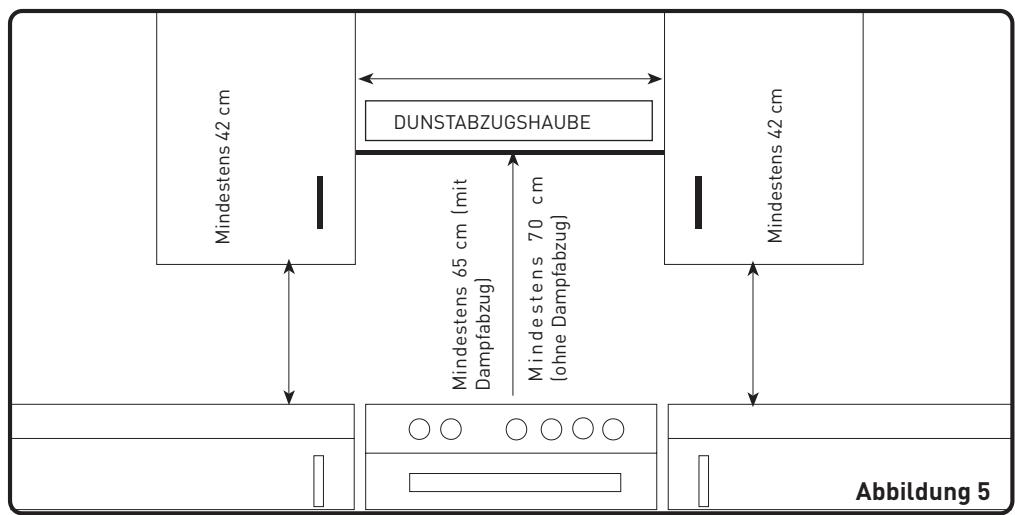

Die Mindestabstände zwischen dem Herdoberteil, den Schranken und den Dunstabzugshauben mit Lüfter werden in der Abbildung 5 dargestellt. Die Dunstabzugshaube muss folglich auf einer Höhe von mindestens 65~cm über dem Herd befestigt sein. Ohne Dunstabzugshaube darf die Höhe nicht unter 70~cm sein.

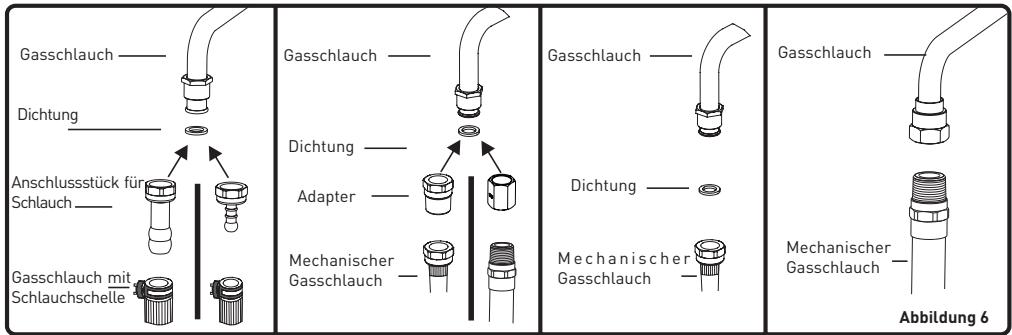

Gasanschluss

Anschluss der Gasversorgung und Prüfung auf Dichtigkeit

Der Gasanschluss ist entsprechend den lokal und international geltenden Normen und Vorschriften vorzunehmen. Überprüfen Sie zuerst, auf welche Gasart der Herd eingestellt ist.

Informationen zu den Gasarten und den Düsen finden Sie in der Tabelle mit den technischen Daten. Überprüfen Sie, ob der Druck des Gases, das Sie verwenden, mit den Werten in der Tabelle mit den

technischen Daten übereinstimmt, um eine optimale Leistung und minimalen Gasverbrauch zu gewährleisten. Wenn der benötigte Gasdruck anders als der örtliche Gasdruck ist, kann es nötig sein, einen Druckregler an der Gaszufahr einzubauen. Wir empfehlen, sich zur Durchführung dieser Maßnahmen und Einstellungen an den Kundendienst zu wenden.

Bei der Montage des flexiblen Schlauchs zu beachteten

Wenn der Gasanschluss über einen flexiblen Schlauch erfolgte, der mit der Gaszufuhr des Gerätes verbunden ist, muss dieser auch mit einer Schlauchschelle befestigt werden. Schlieben Sie Ihr Gerät mit einem kurzen und strapazierfähigen Schlauch an die Gasversorgung an. Die zulässige Maximallänge beträgt 1 m. Der Schlauch, durch den Gas zum Gerät gelamt, muss sicherheitshalber einmal jährlich gewechselt werden.

Der Schlaucharf sich nicht in der Nähervon Zonen,bei denen die Temperatur aufüber 900^ ansteigenkonne,behindernDer Schlaucharf nicht verdrecht odergeknickt werden. Er muss von Winkeln oderbeweglichen Gegenständen ferngehaltenwerden undarf keine Mangel aufweisen. Prüfen Sie ihn vor dem Einbau auf eventuelleHerstellungsfehler.

Überprüfen Sie nach Aufdrehen des Gases alle Schläuche und Anschlussstellen mit Wasser oder Seifenwasser auf Lecks. Es dürfen sich keine Blasen bilden. Sollten Blasen auftreten, die Anschlussdichtung überprüfen und den Testerneut durchführung. Verwenden Sie keine offene Flamine zur Sueche nach Gaslecks. Metallische Gasanschlusssteile dürfen auf keinen Fall rostig sein. Kontrollieren Sie außerdem das Verfallsdatum der verwendenten Teile.

Beider Montage der festen Anschlussleitung zu beachten

Beider Montage einer festen Anschlussleitung (Gasanschluss z.B. mit Hilfe einer Mutter) werden je nach Land verschiedene Verfahren angewendet. Die gebrächlichsten Teile wurden bereits mit ihrem Gerät gefelert. Alle anderen Teile konnen als Ersatzteile gefelert werden. Stellen Sie beim Anschlieben sicher, dass die Mutter an der Gasversorgungsleitung während der Drehung fest bleibt. Für einen sicheren Anschluss verwenden Sieitte Schlüssel in geeigneter Höhe. Da die verschieten Teile entsprechliche Oberflächen aufweisen, verwenden Sieitte immer die gelieferten Dichtungen.

Die verwendeten Dichtungen müssen ebenfalls für einen solchen Gasanschluss zugelassen sein. Vermeiden Sie die Verwendung von Sanitärdichtungen für den Gasanschluss.

Vergessen Sie nicht, dass der Anschluss deses Gerätes an die Gasart des Landes angepasst wurde, in dem es hergestellt wurde. Auf der hinteren Geräteabdeckung finden Sie das früigste Zielland. Wenn Sie das Gerät in einem anderen Land nutzen möchten, kann einer der Anschlüsse aus der unterstehenden Abbildung erforderlich sein.itte erkundigen Sie sich in thisem Fall bei den örtlichen Behörden.

Es wird empfohlen, sich an den zugelassenen Kundendienst zu wenden, um den Gasanschluss in geeigneter Weise und entsprechend den geltenden Sicherheitsnormen vorzunehmen.

ACHTUNG

Kein Feuerzeug oder Streichholz verwenden, um Gaslecks zu prüfen.

Manche Länder werden unter Umständen mit einer anderen Gasart als Erdgas/Flüssiggas versorgt. Entfernen Sie in thisem Fall die vorhandenen Anschlussteile und Muttern (wennvorhanden) und schlieben Sie die neue dementsprechende Gasversorgung an. In jedem Fall müssen alle zum Gasanschluss verwendeten Teile von den lokalen und/oder internationalen Behörden zugelassen sein. Für alle Gasanschlüsse lessen Sieitte den obigen Abschnitt „Anschluss der Gasversorgung und Überprüfen der Dichtigkeit".

Gasumstellung

ACHTUNG

Die folgenden Vorgänge müssen von einem qualifizierten Techniker ausgeführrt werden.

Ihr Gerät wurde für den Betrieb mit Flüssiggas und Erdgas entwickelt. Die Brenner konnen diesen unterschiedlichen Gasarten angepasst werden, indem man die entsprechenden Düsen austauscht und die Mindest-Flammentänge an jedem Brenner einstellt. Dazu müssen die nachfolgenden Schritte ausgeführrt werden:

Den Gaszufuhr-Schlauch austauschen:

Brenner des Kochfelds

• Schließen Sie die Haupt-Gaszufuhr und trennen Sie das Gerät vom Stromnetz.
• Entfernen Sie den Brennerdeckel und den Adapter (Abbildung 7).

Die Dusen herausschrauben. Dazu einen 7 mm Schraubenschlüssel verwenden (Abb. 8).

• Tauschen Sie die Duse gegen eine Duse aus dem Umrüstatsz ein, die einen für die verwendete Gasart geeigneten Durchmesser hat, entsprechend dem Info-Diagramm (ebenfalls geliefert).

Backofen-/ Grill-Dusen

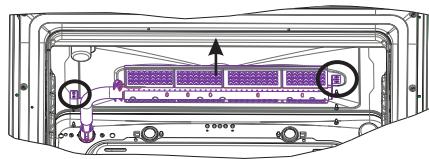

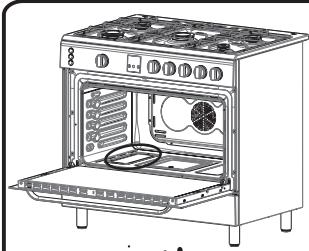

Um die Backofendüse auszutauschen, öffnen Sie die Backofentür. Nehmen Sie den Brennerdeckel ab, indem Sie die Schrauben losen (Abb. 9.1). Losen Sie die Schrauben, die den Brenner an der Seite des Innengehäuses halten (Abb. 9.2) und drehen Sie den Brenner achtsam in ihre Richtung (Abb. 9.3). Entfernen Sie die Platte des Backofenbodens, Sie sehen die Backofendüse. Nun kann sie an der Rückseite mit einem Schlüssel (M6) ausgetauscht werden (Abb. 9.4).

Um die Grilldüse auszuauschen, öffnen Sie die Backofentür und losen Sie die Schrauben, welche die Oberseite des Grillbrenners im Innengehäuse halten (Abb. 9.5). Schieben Sie den Grillbrenner sorgfältig in ihre Richtung. Die Grilldüse ist an der Seite zu sehen, wo der der Brenner entnommen wurde (Abb. 9.6).

Entfernen Sie die Düsen mit Hilfe eines 7 mm-Schlüssels und tauschen Sie die Düse durch eine andere, in den Ersatzteilen vorrattige Düse aus. Ihr Durchmesser muss der verwendeten Gasart entsprechen (siehe Informationsdiagramm - ebenfalls mitgeliefert).

Wenn die Umstellung erfolgt ist, muss nach eventuellen Gasleckagen gesucht werden.

Abbildung 9.1

Abbildung 9.2

Abbildung 9.3

Abbildung 9.4

Abbildung 9.5

Abbildung 9.6

,Kleinstellung" der Flamme

Sie konnen die Flammenhöhe mit einer Flachschraube am Gashahn auf Minimalhöhe einstellen. Bei Hähnen mit einem Flammenwächter befindet sich die Schraube an der Seite des Schaftes des Gashahns (Abb. 12). Bei Hähnen ohne Flammenwächter befindet sich die Schraube im Schaft des Hahnes (Abb. 13). Für eine einfachere Kleinstellung der Flammen wird empfohlen, die Bedienblende (sowie gegebenenfalls den Mikroschalter) während der Einstellung abzunehmen.

Um die Minimalposition zu ermitteln, die Brenner einzeln nacheinander einschalten und auf Minimalposition regeln.

Die Bypass-Schraube mit einem kleinen Schraubenzieher um ca. 90^ lockern oder anziehen. Wenn die Flamme eine Höhe von mindestens 4mm erreicht, ist die Einstellung korrekt. Überprüfen Sie, dass die Flamme nicht erlischt, wenn Sie von der Maximalstellung zur Minimalstellung übergeben. Erzeugen Sie mit ihrer Hand einen Luftzug in Richtung der Flamme um zu sehen, ob diese stabil ist.

Ventil mit Vorrichtung zur Flammenkontrolle
Abbildung 10

Ventil ohne Vorrichtung zur
Flammenkontrolle
Schaube (im Loch)
Abbildung 11

Den Backofen-Brenner 5 Minuten lang in Minimalstellung brennen setzen. Die Backofentür 2 bis 3 Mal öffnen, um die Stabilität der Brennerflamme zu kontrollieren.

Die Einstellung der Flamme in Minimalstellung ist für die Brenner des Grills nicht erforderlich.

Für eine gewisse Flammenposition muss die Bypass-Schraube während der Umstellung von Erd- auf Flüssiggas locker sein. Beim Wechsel von Erd- zu Flüssiggas muss diese Schraube so stark wie möglich angezogen werden. Vergewissern Sie sich, dass das Gerät vom Stromnetz getrennt ist und dass die Gaszufahr geöffnet ist.

Elektrische Anschlüsse und Sicherheit (gegebenenfalls)

• Beachten Sie beim elektrischen Anschlussitte die Hinweise in der Bedienungsanleitung.

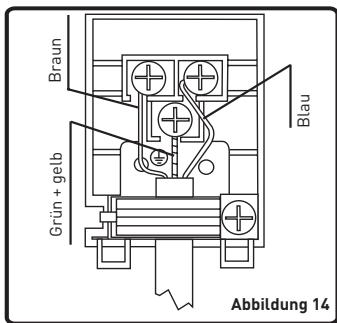

• Der Erdungsleiter muss an die Erdungsklemme angeschlossen sein.
• Sie müssen sich vergewissern, dass das verwendete Stromkabel an der Stromquelle ausreichend isoliert ist. Wenn es keine geeignete und den Vorschriften des Installationsortes entsprechende geerdete Steckdose gibt, wenden Sie sich umgehend an unseren zugelassen Kundendienst. Die geerdete Steckdose muss sich in der Höhe des Gerätes befinden.
• Niemals eine Verlängerung verwenden.
• Das Anschlusskabelarf nicht mit den bereits Oberflächen des Gerats in Berührung kommt.
• Wenn das Kabel beschädigt ist, wenden Sie sich an den zugelassenen Kundendienst, um es wechseln zu lassen.
• Fehlerhafte elektrische Anschlüsse können Ihr Gerät beschädigen und ihre

Sicherheit gefährden, womit ihre Garantie erlischt.

• Dieses Gerät wurde für eine Stromspannung von 230 V und 50 Hz entwickelt. Sollte die Stromspannung anders sein, wenden Sie sichitte an den zugelassenen Kundendienst.
• Das Anschlusskabel muss von den bereits Oberflächen des Geräts ferngehalten werden. Dadurch verursachte Schäden konnten sonst einen Kurzschluss auslösen.
• Der Hersteller leht die Verantwortung für alle Schäden und Verluste ab, die durch einen fehlerhaften Anschluss durch eine nicht zugelassene Person entstehen.

Einstellen der Fuß

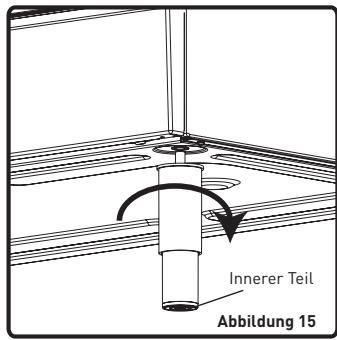

Dieses Gerät ist mit 4 hohenverstellbaren Füssen ausgestattet. Montieren Sie die Fuße an den entsprchenden Stellen unter an der Trägerplatte, indem Sie sie im Uhrzeigersinn gemäß den Anweisungen der Abbildung 15 festdrehen. Wenn das Gerät an dem Standort aufgestellt wurde, an dem es verwendet wird, vergewissern Sie sich, dass es waagerecht stehen.

Wenn es nicht waagerecht steht, konnen Sie die Fübe gegebenenfalls einstellen, indem Sie deren inneren Teil entgegen dem Uhrzeigersinn drehen.

Sie können das Gerät dank seiner fübe um maximal 50 mm erhöhen. Wenn die fübe richtig eingestellt sind, sollen den Sie das Gerät nicht schieben, sondern vorzugsweise haben.

Verwendung Ihres Ofens

Verwendung des digitalen Timers (wenn vorhanden)

Drücken Sie gleichzeitig die Tasten (+) und (-) des digitalen Timers. Die Anzeige beginnnt zu blinken, und Sie konnen jetzt mit den Tasten (+) und (-) die Dauer einstellen. Wenn Sie nach der Einstellung der Dauer die Tasten (+) und (-) drücken, erscheid das Symbol (Δ), die gewünschte Dauer ist eingestellt. Nach Ablauf der eingesstellten Zeit ertönt ein akustisches Signal, ohne dass sich der Ofen ausschaltet. Um den Ofen auszuschalten, drehen Sie den Schalter und das Thermostat des Ofens auf „Aus".

Einstellung des Tons

Der Timer zeigt die Tageszeit an; wenn die Taste [-] für 1 bis 2 Sekunden gedrückt bleibt, ertont vom Timer ein Signalton. Bei jedem weiteren Drücken der Taste [-] ertönen drei verschiedene Signtõne. Wenn Sie keine andere Taste drucken, speichert der Timer den letztgewählten Signalton.

Einstellung der Tonlautstärke des digitalen Timers

Der Timer zeigt die aktuelle Uhrzeit an; wenn die linke Taste [-] 1 bis 2 Sekunden gedrückt bleibt, ertont ein Signatlon. Bei jedem weiteren Drücken der Taste [-] ertönen die Töne des Timers in drei verschieden Lautstärken. Wenn Sie keine andere Taste drücken, speichert der Timer den letztgewählten Signatlon.

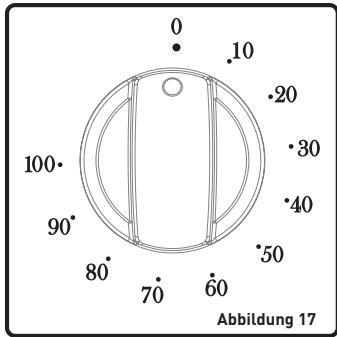

Stellen Sie die Garzeit mit Hilfe des Timerschalters ein, den Sie im Uhrzeigersinn drehen. Nach Ablauf der eingestellten Zeit ertont ein akustisches Signal, ohne dass sich der Ofen ausschaltet. Zum Ausschalten des Ofens betätigten Sie seinen Schalter.

Zubehör

• Das Gerät wird mit diversem Zubehör gefeliefert. Sie können auch im Handel erhältliches Zubehör verwenden, was jedoch hitze- und feuERbeständig sein muss. Sie können außerdem auch spezielle Backbleche, Glasgefäbe oder Kuchenformen verwenden, die für den Ofengebrauch geeignet sind. Beachten Sieitte die Herstellerhinweise这点es Zubehörs.

• Wenn Sie ein kleines Gefäß verwenden, stellen Sie these auf den verchromten Rost, damit es korrekt in der Mitte stehen. Wenn die zu garen den Lebensmittel das Ofenblech nicht ganz abdecken, die Lebensmittel gerade aus dem Tiefkühler genommen wurden oder wenn das Blech zum Auffangen von Saft beim Grillen verwendet wird, kann sich das Blech durch die hohen Gar- oder Grilltemperaturen verformen. Das Blech kehrt nach dem Abkühlen wieder zu seiner ursprünglichen Form darüber. Es handelt sich um eine normale physikalische Verformung durch Wärmeeinwirkung.

• Stellen Sie ein Glasgefäß oder einen Glasteller nicht direkt nach dem Garvorgang in eine kalte Umgebung. Stellen Sie solche Gefäße nicht auf einen kalten oder nassen Untergrund.
  Vergewissern Sie sich, dass sie langsam abkühlen, indem Sie sie auf ein weiches Tuch stellen. Andernfalls konnen die Glasteller oder -GefäBe bersten.

• Wenn Sie ein Grillgericht im Ofen zubereiten, empfehlen wir Ihnen, den mitgelieferten Rost mit dem davon vorgesehenen Blech zu verwenden (wenn Ihr Ofen entsprechend ausgestattet ist). Wenn Sie den große Rost verwenden, schieren Sie eine Auffangschale in eine der unteren Stufen, um das Öl aufzufangen. Füllen Sie weiterhin Wasser ein, um die Reinigung zu erreichtern.
• Verwenden Sie den Grillbrenner niemals ohne seine Schutzabdeckung. Wenn Ihr Ofen über einen Gasgrillbrenner verfügt und dessen Hitzeschutz fehlt bzw. beschädigt ist, Fragen Sie bei ihrem nachstgelegenen Kundendienst nach einer Ersatzabdeckung.

Backofeninnenraum

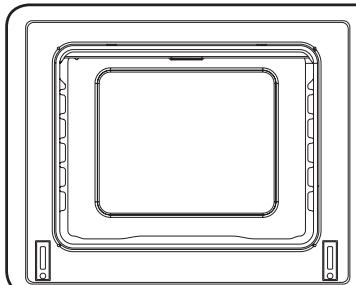

Es gibt 5 mögliche Positionen für den Rost

Ofenzubehör

• Die Ofenfunktionen können je nach Modell Ihrhes Produkts entsprechlich sein.

Rost

Der Rost wird zum Auflegen von Grillgut oder als Ablage für verschiedene Kuchengeräte verwendet.
WARNING: legen Sie den Rost korrekt auf den entsprechenden Träger im Backofen und schiben Sieihn ein.

Flaches Backblech

Das flache Backblech wird für Gebäck verwendet, wie z.B. Kuchen usw.
Um den Rost richtig in den Backofen zu schiben, legen Sie ihn auf die Träger und schibenihn ein.

Tiefes Backblech

Das tiefe Backblech wird zum Garen von Ragouts verwendet.
Um den Rost richtig in den Backofen zu schiben, legen Sie ihn auf die Träger und schibenihn ein.

Rost für tiefe Bleche

Der Rost muss ordnungsgemäß auf die tiefen Bleche gelegt werden.
Wir empfehlen theses Zubehör zum Grillen von Steaks, Frikadellen usw...

Teeskopschienen

Trägerstift
Um das Blech ordnungsgemäß auf den Telescopschienen zu platzieren, legen Sie es gemäß der Abbildung auf die Träger-Stifte.

Schubladen

Schublade mit Klappe
zum „ziehen und schiebern"

Brenner des Kochfelds

Die Ofenfunktionen können je nach Modell Ihr's Produktus entsprechlich sein.

Kaffee-Adapter

Setzen Sie bei der Verwendung von kleinen Kochgeführten den Kaffee-Adapter auf den Topträger des kleinen Brenners, um ein Kippen der Gefäße zu vermeiden.

Wok-Adapter

Der Wok-Adapter muss auf den Topfträger des Wok-Brenners gelegt werden.

WARNING: Die Verwendung von Wok-Pfannen ohne Wok-Adapter kann eine Funktionstörung des Brenners verursachen.
Achten Sie darauf, den Wok-Adapter nicht mit Töpfen mit flachem Boden zu verwenden.

Verwenden Sie umgekehrt keine Töpfe mit gewöltem Boden ohne den Wok-Adapter.

RICTIG

Reinigung und Instandhaltung

Reinigung

Achten Siedarauf,dassalleBedienknebel

ausgeschaltet sind und das Gerät abgekühlt ist, ehe Sieden Herd reinigen.

Das Gerät vom Stromnetz trennen. Vergewissern Sie sich, dass die Reinigungsvprodukte vom Hersteller empfohlen und zugelassen sind, bevor Sie diese verwenden.

Um die Oberflächen nicht zu beschädigen, verwenden Sie keine Scheuermilch, keinen Scheuersand, keine

Metallschwämme oder harte Werkzeuge. Wenn Flüssigkeiten um ihren Ofen herum überlaufen, können die Emaille-Teile beschädigt werden. Reinigen Sie ausgelaufene Flüssigkeiten sofort.

Reinigung des Backofens

Der e m aill ierte Backofeninnenraum reinigt sich leichter, wenn er noch warm ist. Nach jedem Gebrauch wischen Sie den Ofen mit einem weichen, in Seifenwasser getränkten Tuch aus. Wischen Sie dann miteinem feuchten Tuch nach und trocknen Sie die Flächen ab. Die Verwendung eines flüssigen Reinigungsmittels kann ab und zu notwendig sein, um eine grundliche Reinigung vorzunehmen. Verwenden Sie keine Trocken- und Pulverreiniger sowie Dampfreiniger.

Katalytische Reinigung (wenn vorhanden)

Die katalytische Reinigung basiert auf einer Beschichtung im Backofeninnenraum. Die katalytische Garraumauskleidung baut

kleinere Fettrückstände beim Garen im Backofen bei hohen Temperaturen ab. Wenn nach dem Garen Fettrückstände verbleiben, kann man diese durch ein einstündiges Erhitzen des Backofens auf 250^ entfernen. Dieses Verfahren hat{jedoch Grenzen. Es wird nicht der gesamte Innenraum gereinigt. Die Reinigung hangt davon ab, wo sich die katalytische Garraumauskleidung befindet. Das emailierte Unterteil und die Glastür müssen mit Haushaltsreinigern gereinigt werden.

Den Backblechträger herausnehmer

Um den Träger Herauszunehmen, schieben Sieihn wie auf der Abbildung dargestellt. Nachdem Sieihn aus den Halterungen genommen haben (1), haben Sieihn an (2).

Die katalytische Garraumauskleidung herausnehmer

Zur Entnahme der katalytischen Garraumauskleidung entfernen Sie deren Schrauben.

Reinigung der Glasabdeckung (wennvorhanden)

Zur Reinigung der Glasabdeckung verwenden Sieitte einen geeigneten Glasreiniger.Wischen Sie feucht nach und trocken Sie die Scheibe mit einem trockenen Tuch.

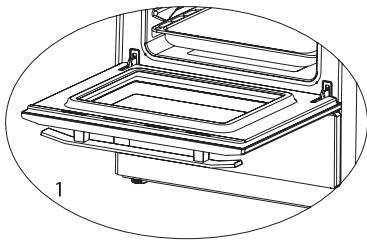

Zur Demontage der Backofentür

Zur Demontage der Backofentür:

• Ofentür öffnen [1].

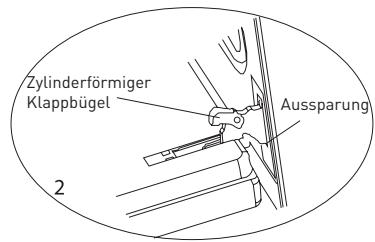

• Öffnen Sie die zylinderförmigen Klappbügel (mit einer Bypass-Schraube, Zangen, usw.) vollständig [2].

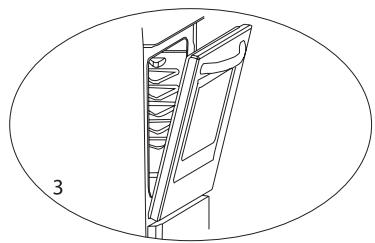

• Tür schreiben, bis sie fast ganz geschlossen ist, wie in der Abbildung ersichtlich, und die Tür durch Ziehen in ihre Richtung aushängen.

HINWEIS: um die Tur wieder einzubauen, verfahren Sie in umgekehrter Reihenfolge.

Vergewissern Sie sich, dass die Aussparungen der Scharnier-Mechanismen so positioniert sind, wie es auf der zweiten Abbildung zu sehen ist.

Reinigung der Gasbrenner und der Bleche

• Nehmen Sie die Topfträger, die Brennerköffe und die Brennerunterteile ab.
• Reinigen Sie die Rückwand mit Seifenwasser und einem Tuch.
• Mit Wasser nachwischen. Gut abtrocknen. Trocknen Sie alles sofort mit einem Papiertuch ab.
• Vergewissern Sie sich nach

der Reinigung, dass alle Teilerichtig wieder eingesetzt wurden.

Die Teile des Kochfeldsitte nicht mit einemMetallschwamm reinigen.Dieser wurde ihre Oberflächezerkratzen.
- Auf den Oberseiten des Topfträgers konnen bei längerer Verwendung Kratzer auftreten. Diese Teile werden nicht rostig, und es

handelt sich hierbei nicht um einen Herstellungsfehler.

• Achten Sie bei der Reinigung des Kochfelds darauf, dass kein Wasser ins Innere der Brenner fliebt, damit sich die Düssen nicht verstopfen.

Brennerköppe

Reinigen Sie die emailierten Topfträger, die emailierten Deckel und die Brennerköpferegregmäßig mit warmem Seifenwasser, spulen Sie sie anschließend gut ab und trocknen Sie sie. Nach dem sorgfähigen Abrocknen bringen Sie sie wieder ordnungsgemäß an.

Oberfläche des Kochfeldes Emaille-Teile:

Reinigen Sie diese regelmäßig mit lauwarmem Seifenwasser, dann trocknen Sie sie mit einem weichen Tuch ab. So bleiben sie immer wie neu. Waschen

Sie sie nicht ab, solange sie noch warm sind, und verwenden Sie keine Pulver oder scheuernden Reiniger. Lassen Sie die emailierten Teile nicht über langere Zeit mit Essig, Kaffee, Milch, Salz, Wasser, Zitrone oder Tomatensaft in Berührung kommt.

Edelstahl

Die Edelstahlteile müssen regelmäßig mit warmem Seifenwasser und einem weichen Schwamm gereinigt und mit einem weichen Tuch getrocknet werden. Verwenden Sie keine Pulver oder scheuernde Reinigungsmittel. Lassen Sie die Edelstahlteile nicht über längerere Zeit mit Essig, Kaffee, Milch, Salz, Wasser, Zitrone oder Tomatensaft in Berührung kommt.

Wartung

Wechseln der Gluhlampe des Backofens (wenn vorhanden)

Trennen Sie den Backofen zuerst vom Stromnetz und achten Sie daraufuf, dass er abkühlt. Entfernen Sie die Gluhlampe, nachdem Sie die Glasabdeckung entfernt haben.

Setzen Sie anstelle der alten Gluhlampe eine neue, bis 300^ hitzebestandige, Gluhlampe ein (230 V, 25 W, E14). Bringen Sie die Glasabdeckung wieder an.

Ihr Herd ist nungebrauchsbereit.

Die Gluhlampe ist für KochgeräteimHausgebrauch bestimmt. Folglich ist sie nicht zur Beleuchtung eines Raumes geeignet.

Weitere Kontrollen

Prufen Sie von Zeit zu Zeit den Gasanschlusssschlauch. Beiderkleinsten Auffälligkeit informieren Sieitte technischen Kundendienst, umihn wechseln zu halten. Wir empfehlen Ihnen, alle Gasanschlusssteile einmal jährlich zu wechseln. Bei Auffälligkeiten an den Bedienknebeln des Herdes wenden Sie sichitte an den zugelassenen Kundendienst.

Reparatur und Transport

Fehlersuche, bevor Sie sich an den Kundendienst wenden

Wenn der Backofen nicht Funktioniert:

• Vielleicht ist der Ofen vom Stromnetz getrennt, oder es ist Stromausfall.
  Der Backofen heizt nicht:
  Die Temperatur kann über das Backofenthermostat eingestellt sein.

Die Innenbeleuchtung des Ofens schaltet sich nicht ein:

• Überprüfen Sie die Stromspannung. Überprüfen Sie den Zustand der Lampe. Wechseln Sie die Gluhlampe bei Bedarf anhand der Anweisungen in der Anleitung aus.

Garen (wenn der untere bzw. obere Bereich nicht gleichmäßig gart):

• Kontrollieren Sied die richtige Positionierung der Bleche, die Garzeit und die Temperatur anhand der Anleitung.

Die Brenner des Kochfelds Funktionieren nicht ordnungsgemäß:

• Kontrollieren Sie die korrekte Montageder Brennerteile (insbesondere nach derReinigung).
• Es kann sein, dass der Druck der Gaszufuhr zu hoch oder zu niedrig ist. Bei Geräten, die mit einer Flüssiggasflasche betriebenen werden, können diese leer sein.

Wenn die Probleme am Gerät auch nach den oberstehenden Kontrollen weiterhin auftreten, wenden Sie sichitte an den zugelassenen Kundendienst.

Transporthinweise

Bewahren Sie die Originalverpackung des Produktes auf und transportieren Sie es bei Bedarf darin. Befolgen Sie die auf der Verpackung vermerkten Transportvorschriften. Befestigen Sie die oberen Geräteile, die Abdeckungen und Brennerköffe sowie die Gefäßträger mit Klebeband am Kochfeld. Legen Sie ein Blatt Papier zwischen den oberen Deckel

und die Kochfläche und decken Sie den oberen Deckel ab, dann kleben Sieihn mit Klebeband an den Seitenflächen des Herds fest. Kleben Sie Pappe oder Papier mit Klebeband vorne an die Abdeckung an die innere Glaswand des Backofens, damit die Bleche und der Backrost beim Transport nicht die Backofenscheibe beschädigen. Befestigen Sie auch die Ofentür mit Klebeband an den Seitenwänden.

Wenn Sie die Originalverpackung nicht (mehr) besitzen, verwenden Sie einen Karton, der das Gerät schützt, insbesondere die Oberflächen (Glasflächen und lackierte Oberflächen) der äußerten Teile.

Installation der Gasflasche (gegebenenfalls)

Zur Installation der Gasflasche in dem darauf vorgesehenen Bereich beachten Sieitte die Anweisungen auf den nachfolgenden Abbildungen:

Entsorgung Ihres Altgeräts

ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ABFÄllen

Dieses Gerätträgt das Symbol WEEE (Elektrisches oder elektronisches Altgerät), was bedeutet, dass es nach dem Ende des Lebenszyklus nicht mit dem Hausmüll entsorgt werden darf, sondern den örtlichen Sammelstellen zur Abfalltrennung zugeführrt werden muss. Abfallverwertungträgt zum Schutz der Umwelt bei.

UMWELTSCHUTZ - RICHTLINIE 2012/19/EG

Zum Schutz unserer Umwelt und Gesundheit mussen elektrische und elektronische Altgeräte nach den klar vorgegebenen Regel entsorgt werden, die sowohl von Lieferanten als auch von Benutzern zu befolgen sind.

Daher scarf Ihr Gerät, welches auf seinem Typenschild oder der Verpackung mit

dem entsprechenden Symbol gekennzeichnet ist, keinesfalls in einer öffentlichen Mülltonne oder im Hausmull entsorgt werden. Der Benutzer hat das Recht, das Gerät den örtlichen Abfall- Sortierstellen zum Recycling oder zur Wiederverwendung zu anderen Zwecken im Sinne der Richtlinie zu übergeben.

Konformitätserklärgung

Dieses Gerät wurde zum Hausgebrauch hergestellt. Ein anderweitiger Gebrauch jeder Art (z.B. Raumbeheizing) ist nicht bestimmungsgemäß und gefährlich. Die Entwicklung, Herstellung und der Vertrieb dieser Gesärs erfolgte gemäß:

• Sicherheitsvorschriften der „Richtlinie für Gasverbrauchseinrichtungen" 2009/142/EG;
• Sicherheitsvorschriften der „Niederspannungsrichtlinie" 2014/35/EU;

• Sicherheitsvorschriften der „EMV“-Richtlinie 2014/30/EU;
  Vorschriften der „Richtlinie zur CE-Kennzeichnung“ 93/68/EG.

• Die in dieser Anleitung verwendeten Abbildungen dienen der Veranschaulichung und können je nach Modell abweichen.

Gracias!

DE Für diesen Produkt wird ab dem Verkaufsdatum* eine Garantie von 2 Jahren für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.

CONDICIONES DE GARANTÍA
