DW60M6070IB - Geschirrspüler SAMSUNG - Kostenlose Bedienungsanleitung

Produkttyp	Einbaugeschirrspüler
Installation	Vollintegrierbar
Abmessungen (B x T x H)	598 x 550 x 815 mm
Nettogewicht	44,5 kg
Stromversorgung	220-240 V ~ 50 Hz
Nennleistung	1760-2100 W
Wasserdruck	0,04-1,0 MPa
Kapazität	14 Maßgedecke
Spülprogramme	Auto, Eco, Intensiv, Schnell, Delikat, Express, Vorspülen
Zusatzfunktionen	Hygiene, Halb Beladung (oberer oder unterer Korb), Multifunktionstabs, Startzeitvorwahl bis 24 h
Sicherheit	Bedienungssperre, Aqua-Stop-System, Kindersicherung
Trocknungssystem	Kondensation
Spülart	Rotationssprüharme
Filtration	Hauptfilter, Vorfilter, Feinfilter
Material des Innenbehälters	Edelstahl
Anzeigen	Salzstand, Klarspülerstand, Startzeitvorwahl
Wasseranschluss	Kaltwasser (max 60°C bei Warmwasser)
Wartung	Regelmäßige Reinigung der Filter und Sprüharme
Reparierbarkeit	Ersatzteile erhältlich über Samsung Kundendienst

Häufig gestellte Fragen - DW60M6070IB SAMSUNG

Was tun, wenn der Geschirrspüler nicht startet?

Überprüfen Sie, ob das Gerät eingeschaltet ist, die Tür fest geschlossen und das Netzkabel eingesteckt ist. Prüfen Sie auch die Sicherung oder den Schutzschalter. Stellen Sie sicher, dass der Wasserzulaufhahn geöffnet ist.

Wie stelle ich die Wasserhärte ein?

Schalten Sie das Gerät ein, drücken Sie innerhalb von 60 Sekunden die Express-Taste länger als 5 Sekunden. Verwenden Sie Express, um den Ihrer Wasserhärte entsprechenden Grad (H1 bis H6) auszuwählen. Warten Sie 5 Sekunden zur Bestätigung.

Warum bleibt das Geschirr nach dem Spülgang feucht?

Der Klarspülerbehälter ist möglicherweise leer. Füllen Sie ihn auf. Sie können auch die Klarspülermenge erhöhen (Einstellung d1 bis d5). Verwenden Sie die Option Multifunktionstabs, wenn Sie 3-in-1-Tabs verwenden.

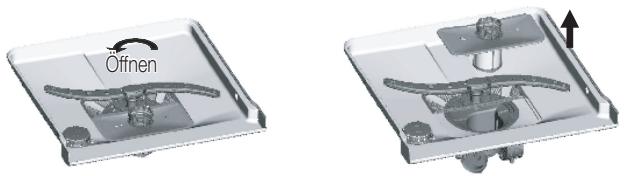

Wie reinige ich die Filter?

Drehen Sie den zusammengebauten Filter gegen den Uhrzeigersinn und heben Sie ihn an. Spülen Sie die Teile unter fließendem Wasser ab. Verwenden Sie eine Bürste für den Vorfilter und den Feinfilter. Setzen Sie alles wieder ein, indem Sie im Uhrzeigersinn drehen.

Was bedeutet der Fehlercode 4C?

Der Code 4C weist auf ein Problem mit der Wasserversorgung hin. Überprüfen Sie, ob der Hahn geöffnet ist, der Wasserdruck ausreicht und der Zulaufschlauch nicht geknickt oder verstopft ist.

Wie verwende ich die Startzeitvorwahl?

Drücken Sie die Taste Startzeitvorwahl, um eine Verzögerung von bis zu 24 Stunden einzustellen. Mit jedem Drücken wird 1 Stunde hinzugefügt. Drücken Sie dann START, um den Countdown zu starten.

Kann ich die Tür während des Spülgangs öffnen?

Ja, aber Vorsicht: Heißes Wasser kann Verbrennungen verursachen. Öffnen Sie die Tür teilweise, um den Spülgang zu stoppen, warten Sie, bis die Sprüharme anhalten, und öffnen Sie dann ganz. Nach dem Hinzufügen von Geschirr schließen Sie die Tür, der Spülgang wird automatisch fortgesetzt.

Wie pflege ich die Sprüharme?

Entfernen Sie regelmäßig die Sprüharme: Ziehen Sie den unteren Sprüharm nach oben, drehen Sie den mittleren Sprüharm im Uhrzeigersinn. Reinigen Sie die Düsen mit einer weichen Bürste unter warmem Seifenwasser. Nach dem Spülen wieder einsetzen.

Was tun bei einem Wasserleck?

Schalten Sie sofort die Wasserzufuhr ab und ziehen Sie den Netzstecker. Überprüfen Sie die Schlauchanschlüsse. Wenn das Leck vom Spülmittelbehälter kommt, wischen Sie überschüssigen Klarspüler ab. Kontaktieren Sie den Kundendienst, wenn das Problem weiterhin besteht.

Wie aktiviere ich die Bedienungssperre?

Halten Sie die beiden Sperrtasten (normalerweise mit einem Schloss markiert) 3 Sekunden lang gedrückt. Die Tasten des Bedienfelds sind dann deaktiviert. Zum Entsperren wiederholen Sie den Vorgang.

BEDIENUNGSANLEITUNG DW60M6070IB SAMSUNG

Spülmaschine Benutzerhandbuch

imagine the possibilities

Vielen Dank, dass Sie sich für these Gerät von Samsung entschieden haben.

CE

SAMSUNG

Sicherheitshinweise

Wir freuen uns, dass Sie sich für eine neue Spülmaschine von Samsung entschieden haben. Dieses Handbuch enthalt wichtige Informationen bezüglich des Anschlusses, der Verwendung und der Pflege Ihrnes neuen Geräts. Nehmen Sie sichitte etwas Zeit, um diese Handbuch zulesen, Denn nur so konnen Sie die vielen Vorteile und Funktionen ihrer Spülmaschine voll nutzen.

WICHTIGE INFORMATIONEN ZU DEN SICHERHEITSHINWEISEN

Bitte lessen Sie thises Handbuch sorgfältig durch, damit sichergestellt ist, dass Sie die umfangreichen Produktmerkmale und Funktionen Ihr den Genrats richer und effizient einsetzen konnen. Bewahren Sie das Handbuch an einem sicheren Platz in der Nane des Gerats auf, damit Sie auch in Zukunft schnell darauf zurückgreifen konnen. Verwenden Sie das Gerät nur zu den in dieser Benutzerhandbuch beschrieben Zwecken.

Die Warnungen und wichtigen Sicherheitschinweise这点 Handbuchs decken nicht alle denkbaren Umstande und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie ihre Spulmaschine installmenten, warten und einsetzen.

Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gehten, können die Eigenschaften ihrer Spülmaschine sich leicht von den in thisem Handbuch beschreibenben unterscheiden, und es kann sein, dass nicht alle Warnhinweise zuteffen. Bei Fragen oder Problemen wenden Sie sich an Ihr nachstgelegenes Kundendienstcenter oder holen Sie sich Hilfe und Informationen online unter www.samsung.com.

WICHTIGE SYMBOLE FÜR SICHERHEITS- UND GEFAHRENHINWEISE

Wichtige Symbole für Sicherheitschinweise

WARNING	Gefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen, Tod und/oder Sachschädén führen können.
VORSICH	Gefährliche bzw. unsichere Praktiken, die zu Verletzungen und/oder Sachschädén führen können.
VORSICH	Beachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um die Gefahr von Bränden, Explosionen, Stromschägen und Verletzungen zu verringn:
	Nicht ausführten.
	Nicht demontieren.
	Nicht berühren.
	Befolgen Sie die Anweisungen/genau.
	Ziehen Sie den Netzstecker aus der Steckdose.
	Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass das Gerät geerdet ist.
	Bitten Sie den Kundendienst um Hilfe.
	Hinweis

Die folgenden Warnhinweise sollen Sie und andere vor Verletzungen schützen.

Befolgen Sie die Hinweise genau.

Bewahren Sie diese Anweisungen an einem sicheren Ort auf und stellen Sie safer, dass neue Benutzer mit dem Inhalt vertraut sind. Geben Sie sie an zukünftige Besitzer weiter.

Beachten Sie bei Verwendung des Gerats die folgenden grundlegenden Sicherheitshinweise, um die Gefahr von Bränden, Stromschlagen oder Verletzungen zu verringn:

2. Sicherheitshinweise

1. Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortliche Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.
2. Bei Verwendung in Europa: Dieses Gerätarf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Kinder dürfen bei Reinigung und Wartung nur dann halten, wenn sie damit beaufsichtigt werden.
3. Kinder mussen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät speilen.
4. Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschreiben.
5. Es sind die neuen mit dem Gerät gefelieferten Schlauchsets zu verwenden und die alten dürfen nicht wiederverwendet werden.
6. Wenn das Gerät am Boden Belüftungsöffnungen besitzt, müssen Sie darauf auf achten, dass diese nicht durch Teppich verdeckt werden.
7. Bei Verwendung in Europa: Kinder unter 3 Jahren müssen von dem Gerät ferngehalten werden, es sei dess, sie werden ununterbrochen beaufsichtigt.

Sicherheitshinweise

1. VORSICHT: Um die Gefahr eines unbeabsichtigten Zurücksetzens der thermischen Abschaltung zu verhindern, damit das Gerät nicht mit einem externen Schalter, wie z. B. einem Timer, ausgestattet oder an einen Schaltkreis angeschlossen werden, der von den Versorgungsunternehmen regelmäß ein- bzw. ausgeschaltet wird.

2. Dieses Gerät ist zur Verwendung im Haushalt und ähnlichen Umgebungen bestimmt, wie z. B.:

3. in Kuchen oder Kantinen in Geschäften, Büros und anderen Arbeitsumgebungen;

4. auf Bauernhöfen;
5. in Gasthäusern, Hotels, Herbergen und anderen Wohnumgebungen;

6. in Frühstücksponsiden und ähnlichen Umgebungen.

7. Die Geräte tür darf nicht offen gelassen werden, da dies eine Stolperfälle darstellen können.

8. WARNING: Messer und andere Utensilien mit scharfen Spitzen müssen entweder flach liegend eingeräumt oder so in den Besteckkorb gestellt werden, dass ihre Spitze nach unten weist.
9. WARNING: Manche Spülmittel für Spülmaschinen sind stark alkalisch. Sie können extrem gefährlich sein, wenn sie verschluckt werden. Vermeiden Sie den Kontakt mit Haut und Augen und halten Sie Kinder von der Spülmaschine fern, wenn die Tur offen ist. Prufen Sie, ob der Spülmittelbehälter nach Beendigung des Spülgangs leer ist.

4_Sicherheitshinweise

ANWEISUNGEN ZUR BEDIENUNG DER SPÜLMASCHINE

These Spulmaschine ist nicht für den Einsatz im gewerblichen Umfeld geeignet. Sie ist für den Einsatz in Privathaushalten und in ähnlichen Arbeits- und Wohnumgebungen bestimmt:

Geschäfte
Büros and Ausstellungsräume

und von Bewohnern in Einrichtungen wie:
- Jugendherbergen und Pensionen.

Sie darf in Übereinstimmung mit den Anweisungen in thisem Benutzerhandbuch ausschließlich als Haushaltsgerät für die Reinigung von haushaltsüblichem Geschirr und Besteck verwendet werden.

Jede andere Verwendung wird vom Hersteller nicht Unterstützung und kann potenziell gefährlich sein.

Der Hersteller haftet für keinerlei Schäden, die durch unsachgemäß oder falsche Nutzung bzw. Bedienung des Geräts entstehen.

Verwenden Sie keine Lösungsmittel im Gerät. Es besteht Explosionsgefahr.

Spülmittel dürfen weder eingeatmet noch verschlukt werden. Spülmittel enthalten reizende oder äztende Inhaltsstoffe, die beim Verschlucken oder Einatmen ein Brennen in der Nase, im Mund und im Rachen verursachen und die Atmung behindern können. Konsultieren Sie sofort einen Arzt, wenn Reinigungsmittel verschlukt oder inhaled wurden.

Lassen Sie die Geräteur nicht unnötg offen stehen, Denn Sie konnten darüber stolpern.

Setzen und lehnen Sie sich nicht auf die geöffnete Gerätetur. Dies können dazu führen, dass die Spülmaschine umkipipt und Verletzungen und Schäden am Gerät auftreten.

Verwenden Sie nur Spulmittel und Klarspuler für Haushaltsspulmaschinen.
Verwenden Sie kein Flüssigspulmitel.

Verwenden Sie kein stark säurehaltiges Spülmittel.

Füllen Sie den Klarsprücher nicht mit Pulver- oder Flüssigspulmitel. Dadurch wurde der Behälter schwer beschädigt.

Das versehentliche Befüllen des Salzbehalters mit Pulver- oder Flüssigspulmitel führt zu Schäden an der Wasserenthaltungsanlage. Vergewisern Sie sich daher vor Befüllen des Salzbehalters, dass Sie wirklich die Packung mit Spülmaschinensalz in der Hand halten.

Verwenden Sie nur spezielles grobköniges Spulmaschinensalz für die Regenerierung, da andere Salze unlösliche Zusätze enthalten konnen, die die Funktion der Wasserenthaltungsanlage beeinträchtigen konnen.

In einem Gerät mit Besteckkorb (je nach Modell), wird Besteck better gereinigt und getrocknet, wenn es im Korb mit den Griffen nach unter einsortiert wird. Um jeder das Risiko von Verletzungen auszuschreiben, ordnen Sie Messer und Gabeln usw. mit dem Griff nach oben an.

Kunststoffeile, die beim Spülen in heiBem Wasser möglicherweise beschädigt werden (z. B. Einweg-Kunststoffbehälter oder Bestec und Geschirr aus Kunststoff) dürfen nicht in der Spulmaschine gereinigt werden.

Der Kunststoff konnte aufgrund der hohen Temperatures in der Spülmaschine schmelzen und seine Form verlieren.

Stellen Sie bei Modellen mit Startzeitvorwahsicher, dass das Spulmittelfach trocken ist, ehe Sie Spulmittel hineingegeben. Wischen Sie es nötigenfalls trocken. In einem feuchten Behälter verklumpt das Spulmittel und kann dann nicht mehr vollständig aufgelöst werden.

Messer und andere Utensilien mit scharfen Spitzen müssen entweder flach liegende eingeräumt oder so in den Besteckkorb gestellt werden, dass ihre Spitze nach unten weist.

Sicherheitshinweise

HINWEISE ZUM SCHUTZ IHRER KINDER

Dieses Gerät ist kein Spielzeug! Um jegliches Risiko von Verletzungen auszuschreiben, halten Sie Kinder fern und gestatten Sie ihren nicht, in oder an der Spülmaschine zu playen oder die Bedienelemente zu verwenden. Sie können die damit möglicherweise verbundenen Gefahren nicht verstehen. Beaufsichtigen Sie Kinder, wenn Sie in der Kühre arbeiten.

Es besteht die Gefahr, dass spielende Kinder sich in der Spülmaschine einschlieben.

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät halten.

Kinder dürfen bei Reinigung und Wartung nur dann herself, wenn sie damit beaufsichtigt werden.

Altere Kinder dürfen die Spulmaschine nur verwenden, wenn他们在 die Funktionseise umfassend erklärt wurde und sie in der Lage sind, das Gerät sicher zu bedienden und die mit einer missbrauchlichen Verwendung verbundenen Gefahren zu erkennen.

HALTEN SIE KINDER FERN VON SPULMITTELN! Spulmitel enthalten reizende oder atzende Inhaltsstoffe, die beim Verschlucken oder Einatmen ein Brennen im Mund, in der Nase und im Rachen verursachen und die Atmung behindern konnen.

Halten Sie Kinder von der Spülmaschine fern, wenn die Geräteür geöffnet ist.

Es konnten sich noch Spulmittelreste im Gerät befinden.

Suchen Sie sofort den Arzt auf, wenn Ihr Kind Spülmittel verschluckt oder eingeatmet hat.

ANWEISUNGEN ZUR INSTALLATION DER SPÜLMASCHINE

Überprüfen Sie das Gerät vor dem Aufstellen auf äußertlich sightbare Schäden. Unter keinen Umständen dürfen Sie ein beschädigtes Gerät verwenden. Ein beschiediges Gerät kann gefährlich sein.

Die Spulmaschine darf nur über eine geeignete Schaltsteckdose an die Stromversorgung angeschlossen werden.

Nach dem Spülmaschine installiert wurde, muss die Steckdose weiterhin möglich zugänglich sein, damit das Gerät jederzeit einfach von der Stromversorgung getrennt werden kann. (Einzelheiten hierzu finden Sie im Abschnitt „Bauteile und Funktionen" auf Seite 11.)

Hinter der Spulmaschine dürfen sich keine Steckdosen befinden. Es besteht Überhitzungs- und Brandgefahr, wenn die Spulmaschine gegen einen Stecker gedrück wird.

Die Spulmaschine darf nicht unter einem Kochfeld eingebaut werden. Die von Kochfeldern manchmal erzeugten hohen Strahlungstemperaturen konnten die Spulmaschine beschädigten. Aus dem gleichen Grund darf die Spulmaschine nicht in der Nähe von Feuerstellen oder anderen Geräten aufgestellt werden, die Wärme abgeben (wie z. B. Heizungen usw.).

Schlieben Sie die Spulmaschine erst dann an das Stromnetz an, nachdem sie vollständig installiert wurde und alle Einstellungen an den Federn der Gerätüren durchgeführt wurden.

Prüfen Sie vor dem Anschlieben des Geräts, ob die Anschlussdaten auf dem Typenschild (Spannung und Anschlussleistung) mit denen des verwendeten Stromnetzes übereinstimmen. Wenn Sie Zweifel haben, wenden Sie sich an einen qualifizierten Elektriker.

6_Sicherheitshinweise

Die elektrische Sicherheit these Gerätes ist nur gewährleistet, wenn es unterbrechungsfrei an eine wirksame Erdung angeschlossen ist. Es ist sehr wichtig, dass diese grundlegende Sicherheitsanforderung erfüllt und regelmäßiger überprüft wird. Wenn Sie hinsichtlich der elektrischen Anlage im Haus unsicher sind,让他们Sie von einem qualifizierten Elektriker überprüften.

Der Hersteller haftet nicht für die Folgen einer unzureichenden Erdung (z. B. Stromschlag).

Schlieben Sie das Gerät nicht über eine Mehrfachsteckdosenleiste oder ein Verlängerungskabel an das Stromnetz an. Mit solchen Vorrichtungen kann die gewünschte Sicherheit des Gerätes (z. B. wegen der Gefahr von Überhitzung) nicht garantiert werden.

Dieses Gerät darf nur dann in mobilen Einrichtungen wie Schiffen installiert werden, nach dem von einem ausreichend qualifizierten Techniker eine Risikobeurteilung der Einrichtung durchgeführt wurde.

Das Kunststoffgehäuse des Wasseranschlusses enthalt ein elektrisches Bauteil. Das Gehäusearf nicht in Wasser getaucht werden.

Der AquaStopp-Schlauch enthalt elektrische Leitungen. Schneiden Sie deshalb niemals den Frischwasserschlauch ab, auch wenn er zu lang ist.

Installations-, Wartungs- und Reparaturarbeiten dürfen nur unter strikter Einhaltung der geltenden nationalen und lokalen Sicherheitsvorschriften und durch eine fachlich qualifierte und kompetente Person durchgeführt werden. Reparaturen und andere Arbeitsen von unqualifizierten Personen können gefährlich sein. Der Hersteller haftet nicht für unbefugte Arbeitsen.

Das integrierte Leckschutzsystem bietet Schutz vor Wasserschäden, solange folgende Voraussetzungen erfüllt sind:

Die Spulmaschine ist korrekt installiert und angeschlossen.
Die Spulmaschine wird ordnungsgemäß gewartet und Teile werden ersetzt, sobald dies offensichtlich erforderlich ist.
Das Absperventil wurde geschlossen, wenn das Gerät über einen längeren Zeitraum (z. B. während der Urlabszeit) nicht verwendet wurde.
Das Leckschutzsystem fungtioniert sarean, wenn das Gerat ausgeschaltet ist. Allerdings muss das Gerat dafur an die Stromversorgung angeschlssen sein.

Ein beschädigtes Gerat birgt Gefahren. Wenn die Spulmaschine beschädigt wird, trennen Sie sie vom Netz und rufen Sie Ihr Handlcr oder den Kundendienst an.

Unsachgemäß Reparaturen können zu unvorhegesehenen Gefahren für den Benutzer führen, für die der Hersteller keine Haftung übernehmen kann. Reparaturen * dürfen nur von einem davon zugelassenen Servicetechniker durchgeführt werden.

Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden. Nur durch den Einbau von Originalteilen kann die Sicherheit des Gerätes gewährleistet werden.

Trennen Sie die Spulmaschine bei Wartungsarbeiten immer vom Netz, indem Sie die Schaltsteckdose abschalten und den Stecker abziehen.

Wenn das Anschlusskabel beschädigt ist, muss es durch ein beim Hersteller erhältliches Spezialkabel ersetzt werden. Aus Sicherheitsgründen darf das Kabel nur durch den Kundendienst oder einen zugelassenen Servicetechniker eingebaut werden.

Sicherheitshinweise

WARNING

In Ländern mit Gegenen, in denen es zu einem Befall mit Kakerlaken oder anderen Ungeziefer kommt kann, ist insbesondere darauf auf zu halten, dass sich das Gerät und seine Umgebung jederzeit in einem sauberen Zustand befinden. Schäden, die durch Kakerlaken oder andere Ungeziefer verursacht werden, sind durch die Garantie nicht abgedeckt.

VORSICHT

Im Falle einer Störung oder zum Zwecke der Reinigung muss das Gerät komplett vom Stromnetz getrennt werden, indem:

die Steckdose ausgeschaltet und der Stecker abgezogen wird, oder
es am Netz abgeschaltet wird, oder
die Hauptsicherung getrennt wird, oder
die Schraubsicherung entfern wird (in Ländern, in denen dies zutriftt).

Änderungen am Gerät)dürfen nur mit vorheriger Genehmigung durch den Hersteller durchgeführt werden.

Öffnen Sie niemals das Gehäuse des Geräts.

Manipulationen an den elektrischen Verbindungen und Komponenten oder an mechanischen Teilen sind sehr gefährlich und können Betriebsstörungen oder Stromschläge verursachen.

Während der Garantiezeit des Geräts dürfen Reparaturen nur von einem durch den Hersteller zugelassenen Servicetechniker durchgeführt werden. Anderenfalls erlischt die Garantie.

Stellen Sie bei der Installation des Geräts sicher, dass oberhalb, zu beiden Seiten und auf der Rückseite des Geräts ausreichend Freiraum für die ordnungsgemäß Belüftung bleibt.

Wenn zwischen dem Produkt und der Spüle nicht genugend Platz vorhanden ist, kann die Spüle beschädigt werden oder Schimmel entstehen.

Stellen Sie safer, dass die Einstellung fur die Wasserhärte Ihrer Spülmaschine den Werten in Ihrer Region entspricht. (Einzelheiten hierzu finden Sie im Abschnitt „ Wasserenthärungsanlage (Festlegen der Wasserhärte)" auf Seite 15.)

8. Sicherheitshinweise

Korrekte Entsorgung von Altgeräten

(Gilt für Länder mit Abfalltrennsystemen)

Das Symbol der durchgestruchen Abfalltonne auf Rädern auf einem Elektro- oder Elektronikgerät, der Verpackung, Gebrauchsanweisung oder dem Garantieschein weist daraufhin, dass das Elektro- oder Elektronikgerät nicht im unsortingen Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung zugeführten werden muss.

Sie sind verpflichtet,这点 Gerät und Zubehörteile einer vom Hausmüll getrennten Erfassung zuzuführen.

Altbatterien und Altakkumulatoren, die nicht vom Altergät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altergät entnommen werden konnen, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom Altergät zu trennen.

Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmittelteinzel-, Fernabsatz- und Versandhandels, sind ab einer bestimmten Verkaufs-, Lager- bzw. Versandflächengröbe gesetzlich grundsätzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere Informationen und Einzelheiten zu diesen Rücknahmemöglichenkeiten und pflichteten erhalten Sie von dem jeweiligen Vertreiber.

Endnutzer einschließlich privater Nutzer wenden sich an ihren öffentlich-rechtlichen Entsorgungssträger, um

in Erfahrung zu bringen, wo sie das Altgerät für eine umweltfreundliche Entsorgung zurückgaben konnen.

Gewerblichen Endnutzern stehen zusammen herstellerspezifische Möglichkeit zur Rückgabe zur Verfügung, die sie direkt beim Hersteller erfragen können.

Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle personenbezogenen Daten auf ihrer Gerät.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu den aufsichtsrechtlichen Bestimmungen für bestimmte Produkte wie z. B. REACH, WEEE oder Batterien, finden Sie unter Samsung.com auf der Seite, auf der wir uns mit Nachhaltigkeitsfragen beschäftigen.

BAUTEILE UND FUNKTIONEN

11

VERWENDEN VON SPÜLMITTEL UND WASSERENTHÄRTER

15

BELADEN DER SPÜLMASCHINENKÖRBE

20

SPULPROGRAMME

25

REINIGUNG UND PFLEGE

28

AUFSTELLEN IHRER SPULMASCHINE

31

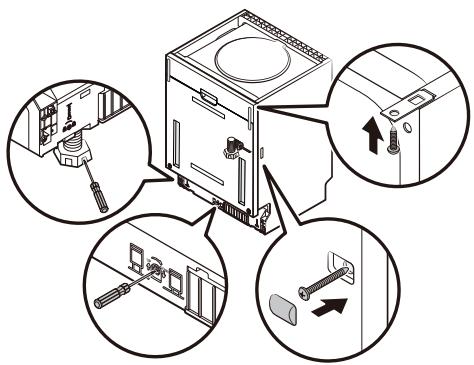

INSTALLIEREN DER SPÜLMASCHINE

34

FEHLERBEHEBUNG

40

ANHANG

43

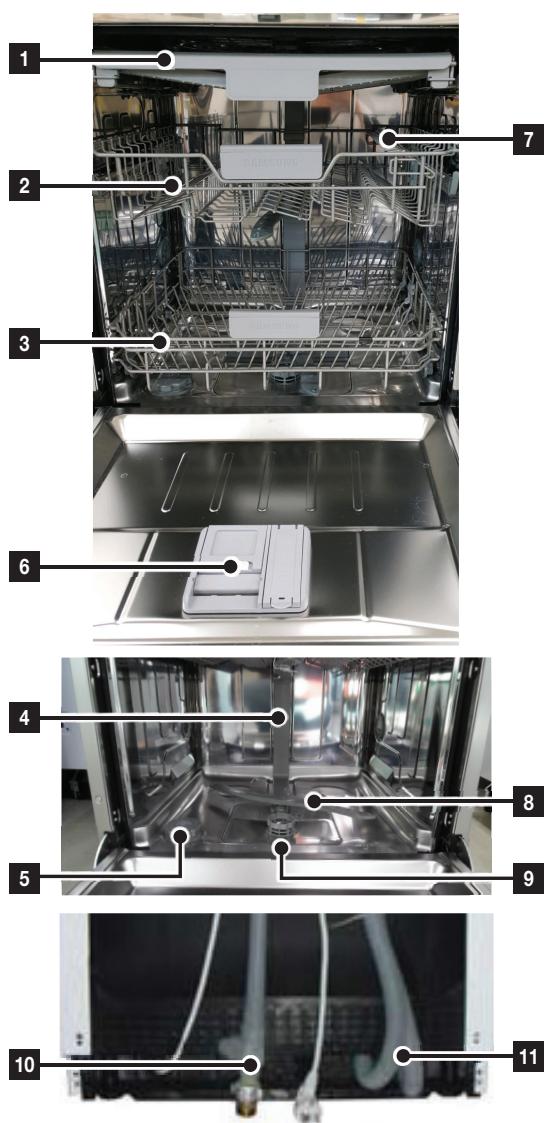

11 Funktionen der Spulmaschine

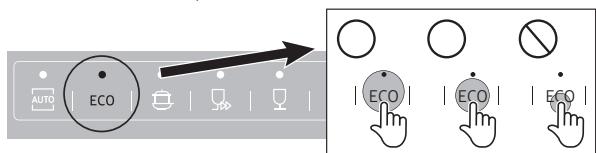

12 Bedienfeld
14 Anzeigen

15 Wasserenthaltartungsanlage (Festlegen der Wasserhärte)
16 Einfüllen von Salz in die Wasserenthaltartungsanlage
17 Verwenden von Spulmittel
18 Verwenden von Klarspuler
19 Einstellen der Klarspultermenge

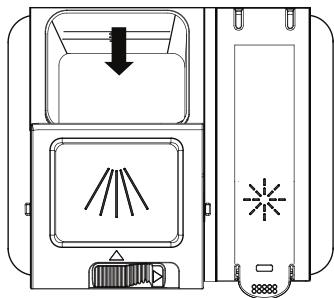

19 Verwendend der Spültab-Funktion

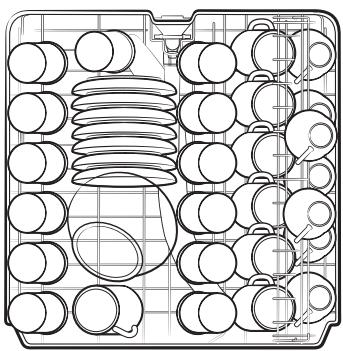

20 Einräumen des Oberkorbs

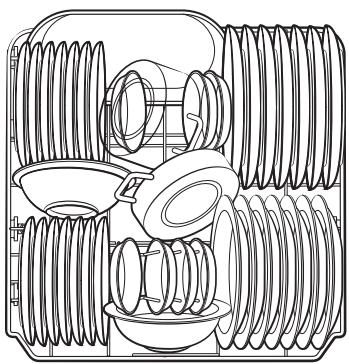

22 Einräumen des Unterkorbs

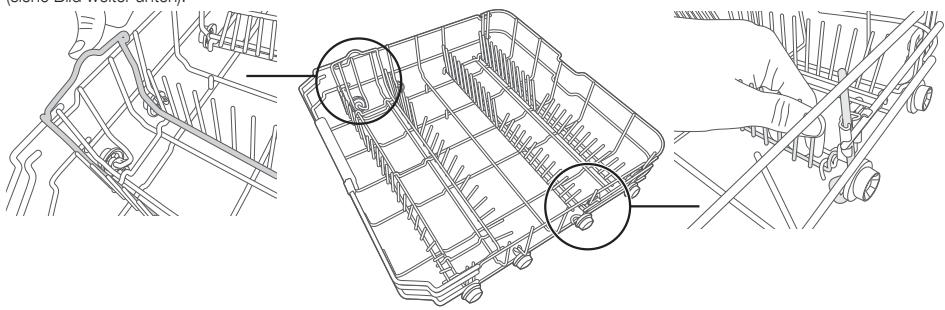

22 Umklappen der Zinken im Unterkorb

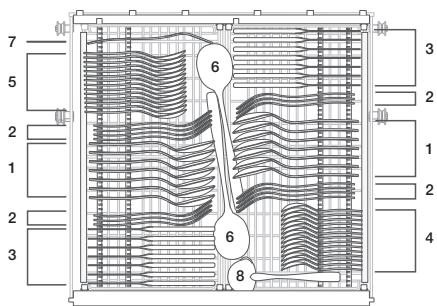

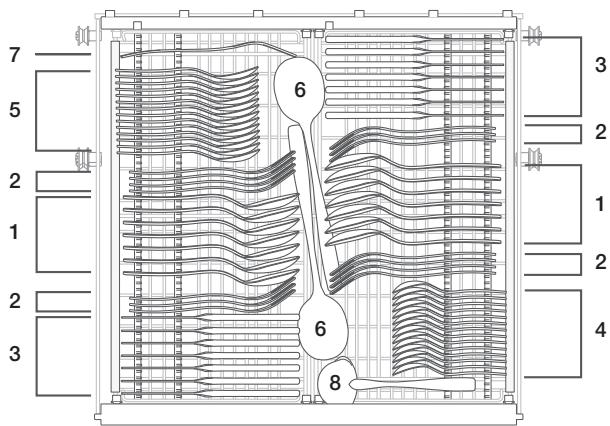

23 Besteckkorb
24 Beachten Sie beim Beladen des Geschirrspulers die folgenden Hinweise:

25 Einsatzen des Geräts
25 Wechseln des Programms
26 Ende des Spulprogramms
26 Spulprogrammtabelle

28 Reinigen der Filter
29 Reinigen der Sprüharme
29 Reinigen der Gerätür
29 Pflegender Spulmaschine
29 Frostschutz
30 So pflogen Sie ihren Geschirrspüler

31 Wasserversorgung und Abfluss

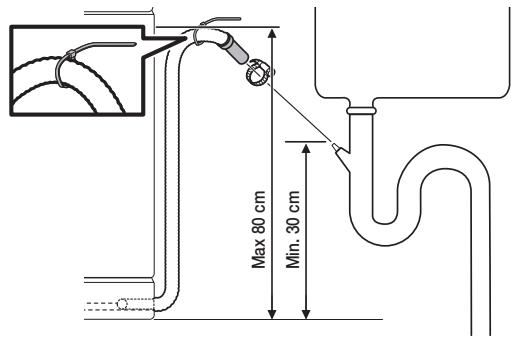

33 Anschluss der Ablaufschäuche

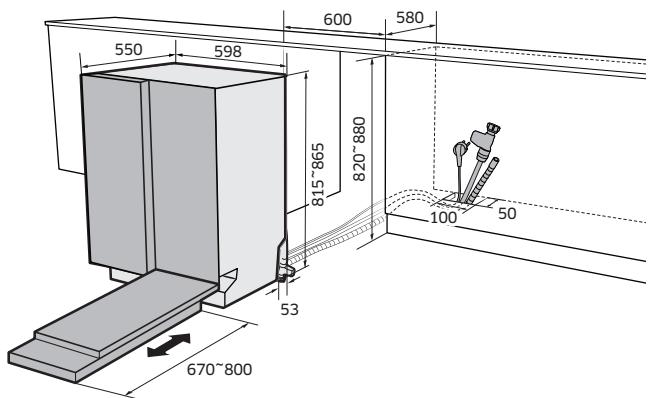

33 Aufstellung des Geräts
33 Starten der Spulmaschine

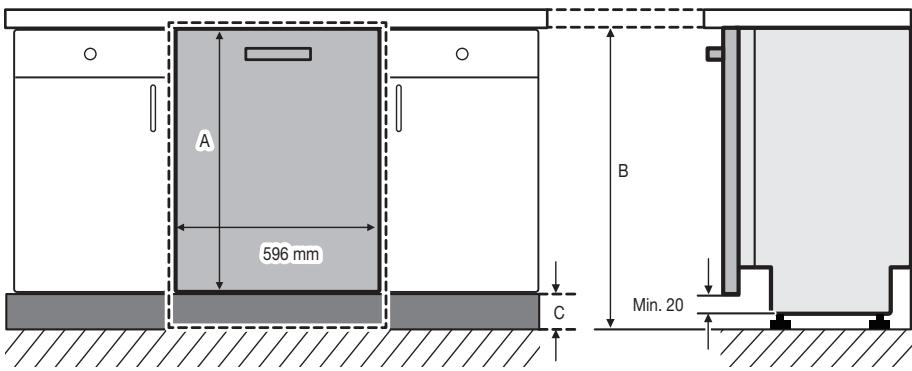

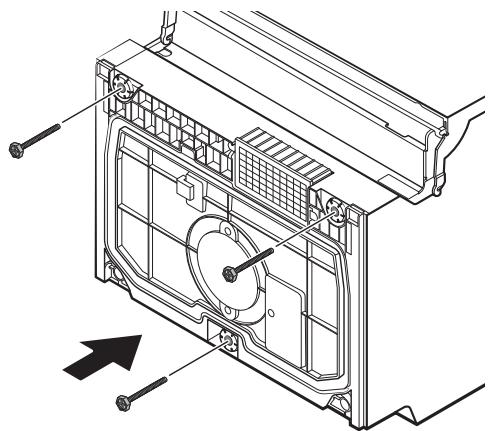

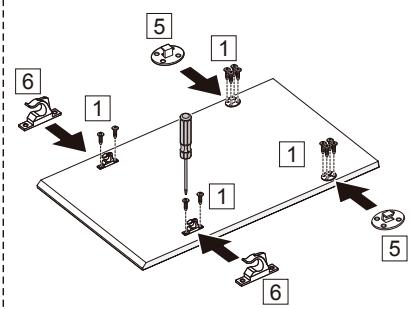

34 Einbaspulmaschine

40 Vor einem Anruf beim Kundendienst
42 Fehlermeldungen

43 Technische Daten

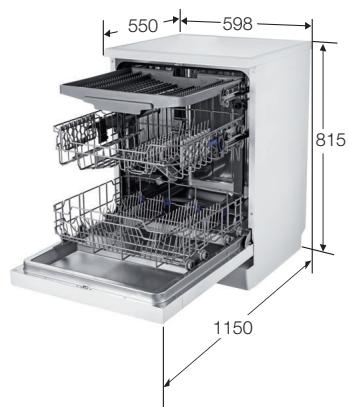

43 Abmessungen des Geräts

Bauteile und Funktionen

FUNKTIONEN DER SPÜLMASCHINE

Ansicht von vorn und hintern (DW60M6070**)

Zubehör - Bedienungsanleitung, Salztrichter, Besteckkorb.

1	Dritter Korb
2	Oberkorb
3	Unterkorb
4	Leitungsdfuse
5	Salzbehälter
6	Spülmittelfach
7	Tassenablage
8	Sprüharme
9	Filterinheit
10	Frischwasserschlauch
11	Abwasserschlauch

Bauteile und Funktionen

BEDIENFELD

DW60M6070IB

1 POWER (EIN/AUS)	Drücken Sie diese Taste, um ihre Spülmaschine einszuschalten. Das Display Goes an.
2 Programm	Drücken Sie eine dieser Tasten, um das Spülprogramm zu wahren.
3 Oberkorb	Bei Auswahr der Option Oberkorb wird ausschließlich der obere Sprüharm verwendet. Der untere Sprüharm wird deaktiviert. Diese Funktion eignet sich zum Reinigen von Gläsern oder einer geringen Menge an Geschirr im oberen Korb. Beladen Sie bei Verwendung der Option Oberkorb ausschließlich den oberen Korb mit Geschirr, Gläsern usw. Gegenstände im Unterkorb werden nicht gereinigt. Durch Auswahr der Option Oberkorb werden sowohl die Programmdauer als auch der Stromverbrauch gesetzt.
4 Unterkorb	Bei Auswahr der Option Unterkorb wird ausschließlich der untere Sprüharm verwendet. Der Sprüharm am Oberkorb ist deaktiviert. Diese Funktion eignet sich zum Reinigen von Gläsern oder einer geringen Menge an Geschirr im Unterkorb. Beladen Sie bei Verwendung der Option Unterkorb ausschließlich den Unterkorb mit Geschirr, Gläsern usw. Gegenstände im Oberkorb werden nicht gereinigt. Durch Auswahr der Option Unterkorb werden sowohl die Programmdauer als auch der Stromverbrauch gesetzt.
5 Hygiene	Wählen Sie die Taste Hygiene, um bestmögliche Hygiene in Ihr Spülmaschine zu erzielen. Diese Funktion kann in Verbindung mit allen Programmen außer Automatikprogramm, Kurzprogramm und Vorsprülenverwendet werden.
6 Spültab	Mit dieser Funktion Spültab konnen Sie anstelle von Salz und Klarsprüler einen Spültab-Tab verwenden. Diese Funktion kann in Verbindung mit allen Programmen außer Automatikprogramm, Kurzprogramm und Vorsprülenverwendet werden.
7 Bediensperre	Mit dieser Taste konnen Sie alle Tasten auf dem Bedienfeld sperren, damit Kinder die Spülmaschine nicht durch Drücken der Tasten auf dem Bedienfeld versehentlich starten können. Um die Tasten auf dem Bedienfeld zu sperren/entsperren, halten Sie die beiden Tasten für die Bediensperre (3) Sekunden lang gedrückt.

12_Bauteile und Funktionen

8 Anzeige	Startzeitvorwahl Anzeige ·Wenn die Anzeige „Startzeitvorwahl" leuchtet, haben Sie die Option „Startzeitvorwahl" ausgewähl. ·Klarsprücher nachfüllen Anzeige ·Wenn die Anzeige „Klarsprücher nachfüllen" aufleuchtet, bedeutet dies, dass der Klarpsprücher in der Spülmaschine nicht mehr reicht und nachgeführt werden muss. Salz nachfüllen Anzeige ·Wenn die Anzeige „Salz nachfüllen" aufleuchtet, bedeutet dies, dass das Spülmaschinensalz in der Spülmaschine nicht mehr reicht und nachgeführt werden muss.
9 Display	Zeigt die Restzeit, eventuelle Fehlermeldungen oder die Startzeit an.
10 Startzeitvorwahl	Drücken Sie diese Taste, um die Zeitverzögerung bis zum Start einzustellen. Sie konnen den Beginn des Spülprogramms um bis zu 24 Stunden verzögem. Mit jedem Drücken der Taste verzögem Sie den Start um eine Stunde.
11 START (STARTEN)	Zum Starten eines Programms drücken Sie die Taste START (STARTEN) und schreiben dann erst die Gerätetur. *Zurücksetzen: Wenn Sie ein laufendes Programm abbrechen und die Spülmaschine leer pumpen möchten, halten Sie die Taste START (STARTEN) 3 Sekunden lang gestrückt. Nachdem die Spülmaschine zurückgesetzt wurde, konnen Sie ein neues Programm mit Optionen auswählen und dann erneut die Taste START (STARTEN) drucken, um die Spülmaschine wieder zu starten.

Die gewünschten Optionen (Spültab, Halbe Ladung, Startzeitvorwahr, Hygiene) können Sie vor Beginn jeder Programes auswählen.

Beachten Sie die folgenden Hinweise, um die Empfindlichkeit des Touchpads zu erhalten:

• Berühren Sie die Bedienfeldtasten mittig mit einem Finger. Drücken Sie nicht zu fest.
• Reinigen Sie die Oberfläche des Bedienfelds regelmäß mit einem feuchten weichen Tuch.
• Achten Sie darauf, stets nur eine Bedienfeldtaste zur gleichen Zeit zu drücken (außer bei angegebenen Tastenkombinationen).

Bauteile und Funktionen

ANZEIGEN

DW60M6070IB

1 Programmsymbole	Wählen Sie durch Drücken der Taste Programm das gewünschte Programm aus.
AUTO Automatikprogramm	Leicht bis stark verschutzte tätig genutzte Teile mit automatischer Erkennung des Verschmutzungsgrads.
ECO ÖKO	Für normal verschutzte tätig genutzte Teile mit reduziertem Energie- und Wasserverbrauch.
Intensiv	Stark verschutzte Teile wie Topfe und Pfannen
Kurzprogramm	Leicht verschutzte Teile mit sehr kurzer Programmdauer.
Schonprogramm	Leicht verschutzte empfindliche Teile.
Express	Kurzprogramm für normale, tätig genutzte Teile
Vorsprülen	Spüssen mit kaltem Wasser, um Schutz zu entfernen, bevor ein anderes Programm ausgeführirt wird.
Nachfüllanzeigen	Wenn die Nachfüllanzeige für Klarsprüler oder Salz leuchtet, bedeutet dies, dass Klarsprüler oder Salz nachfüllt werden müssen.
Salznachfüllanzeige	Wenn die Anzeige „Salz nachfüllen" aufleucht, bedeutet dies, dass in der Spülmaschine nicht mehr genug Spülmaschinensalz ist, sodass es nachfüllt werden muss.Informationen zum Nachfüllen des Salzbehalters enthalten Sieitte dem Abschnitt „Einflüssen von Salz in die Wasserenthaltungsanlage" auf Seite 16).
Nachfüllanzeige für Klarsprüler	Wenn die Nachfüllanzeige für Klarsprüler leuchtet, befindet sich in der Spülmaschine nicht mehr genug Klarsprüler und er muss nachfüllt werden.Informationen zum Nachfüllen des Klarsprülers finden Sie im Abschnitt Fällen des Dosierbehalters auf Seite 18.
Anzeige für Startzeitvorwahr	Wenn die Anzeige „Startzeitvorwahr" leuchtet, ist die Startverzögerung aktiviert.
Display	Zeigt die Restzeit, eventuelle Fehlemeldungen oder die Startzeit an.

14. Bauteile und Funktionen

Verwenden von Spülmittel und Wasserenthärter

WASSERENTHÄRTUNGSANLAGE (FESTLEGEN DER WASSERHÄRTE)

Die Spulmaschine erhögt die Einstellung des Salzverbrauchs entsprechend der Harte des verwendenten Wassers. Dies soll den Salzverbrauch optimieren. Um den Salzverbrauch einzustellen, gehen Sie wie folgt vor:

1. Schalten Sie das Gerät ein.
2. Drücken Sie innerhalb der ersten 60 Sekunden nach dem Einsatz des Geräts länger als 5 Sekunden die Express-Taste, um den Modus zum Einstellen des Wasserenthärters zu starten.
3. Drücken Sie die Express-Taste, um den eingestellen Wert an die Bedingungen ihrer lokalen Wasserversorgung anzupassen. Beim Drücken wechselt das System nacheinander auf die folgenden Werte: H1 → H2 → H3 → H4 → H5 → H6. Es wird empfohlen, beim Einstellen die Angaben in der folgenden Tabelle zu beachten. * Werkseinstellungen: H3 (EN 50242)
4. Warten Sie 5 Sekunden, um diese Betriebsart zu beenden.

WASSERHÄRTE				Schaltstellung	Salzverbrauch (Gramm/Spülzyklus)
° dH	° fH	° Clark	mmol/l
0-5	0-9	0-6	0-0,9	H1	0
6-11	10-20	7-14	1,0-2,0	H2	9
12-17	21-30	15-21	2,1-3,0	H3	12
18-22	31-40	22-28	3,1-4,0	H4	20
23-34	41-60	29-42	4,1-6,0	H5	30
35-55	61-98	43-69	6,1-9,8	H6	60

1°dH (deutscher Härtegrad) = 0,178 mmol/l
1 °Clark (britischer Härtegrad) = 0,143 mmol/l
1°fH (französsischer Härtegrad) = 0, 1 mmol/l

Setzen Sie sich mit ihren örtlichen Wasserversorger in Verbindung, um Auskunft über die Wasserhärte am Ort zu erhalten.

WASSERENTHÄRTER

Die Härte des Wassers variiert von Ort zu Ort. Wenn in der Spülmaschine hartes Wasser verwendet wird, konnen sich auf Geschirr und Besteck Ablagerungen bilden. Das Gerät ist mit einem speziellen Enthärtersystem ausgestattet, in dem ein Spezialsalz verwendet wird, das Kalk und Mineralien aus dem Wasser halten.

[Ablagerungen auf Besteck]

Verwenden von Spülmittel und Wasserenthärter

EINFULLEN VON SALZ IN DIE WASSERENTHÄRTUNGSANLAGE

Verwenden Sie immer spezielles Spulmaschinensalz.

Der Salzbehälter befindet sich unterhalb vom Unterkorb und wird wie folgt gefällt:

ACHTUNG

• Verwenden Sie ausschließlich Spezialsalz für Spulmaschinen. Alle anderen Arten von Salz, die nicht speziell für den Einsatz in der Spulmaschine bestimmt sind, insbesondere Speisesalz, beschädigen die Wasserenthaltungsanlage. Der Hersteller übernimmt keine Garantie oder Haftung für Schäden, die durch die Verwendung von ungeeignetem Salz hervorgerufen werden.
• Füllen Sie das Salz erst kurz vor dem nachsten kompletten Spülpprogramm ein. Dadurch werden verhindert, dass Salzkorner oder verschüttete Tropfen von salzhaltigem Wasser länger Zeit unter in der Maschine liegen bleiben und Flecken bzw. Korrosion verursachen.

• Nach dem ersten Spülgang erlischt das Licht auf dem Bedienfeld.

• Entfernen Sie den Unterkorb und schrauben Sie dann die Verschlusskappe des Salzbehalters ab.

1. Wenn Sie den Salzbehälter zum ersten Mal fällen, geßen Sie zuerst bis zu 2/3 des Volumens Wasser (ca. 1 Liter) hinein.

2. Stecken Sie das schmale Ende des Trichters (mitgeliefert) in die Öffnung und und schütten Sie ca. 1,5 kg Salz hinein. Es ist normal, wenn eine petite Menge Wasser aus dem Salzbehälter austritt.

1. Schrauben Sie nun die Verschlusskappe weiter auf.

1. Normalerweise wird das Warnlicht für Salzmangel ausgeschaltet, nach dem der Salzbehälter mit Salz gefüllt wurde.

• Der Salzbehälter muss nachgewählt werden, wenn das Warnlicht für Salzmangel im Bedienfeld aufleuchtet. Auch wenn der Salzbehälter ausreichend gefällt ist, erlischt die Wamleuchte möglicherweise erst, nachdem sich das Salz vollständig aufgelöst hat. Wenn es auf dem Bedienfeld kein Warnlicht für Salzmangel gibt, können Sie anhand der Anzahl der durchgelaufenen Spülprogramme beurteilen, wenn Salz in den Enthärter eingefällt werden muss.
• Wenn in der Spülmaschine viel Salz verschüttet wurde, führen Sie ein Vorsprülüprogramm aus, um diesen Salz zu beseitigen.

16_Verwenden von Spülmittel und Wasserenthärter

VERWENDEN VON SPULMITTEL

Sie müssen für alle Programme Spulmittel in den Spulmittelnehmer fällen.

Um beste Leistung zu gewährleisten, müssen Sie die fur das gewählte Programm geeignete Spulmittelmerge hineingeben.

VORSICHT: Verwenden Sie nur Spulmaschinenmittel. Normale Spulmitelprodukten zu viel Schaum. Dies kann die Leistungsfähigkeit der Spulmaschine beeinträchtigen oder eine Fehlfunktion verursichen.

WARNING: Sorgen Sie stets damit, dass Spülmittel nicht verschlukt wird. Vermeiden Sie es, die Dämpfe einzuatmen. Geschirrspülmittel enthalt Reizstoffe und atzende Chemikalien, die Atomwegserkrankungen auslösen können. Wenn Geschirrspülmittel dennoch verschlukt oder eingeatmet wurde,uchen Sie unverzüglich einen Arzt auf.

WARNING: Bewahren Sie Geschirrspulmittel außerhalb der Reichweite von Kindern auf.

Füllendes Spülmittelfachs

1. Drücken Sie zum Öffnen auf die Entriegelung an der Klappe des Spülmittelfachs.

Die Klappe ist am Ende eines Spulprogramms immer geöffnet.

1. Geben Sie die empfohlene Spulmittelmenge direkt in das Spulmittelfach.

1. Schlieben Sie die Klappe. Schiebern Sie sie dazu nach links und dann nach unter.

Es gibt keine spezielle Taste für die Verwendung von Spülmaschinetabs.

1. Bessere Reinigungswirkung erzielen Sie, insbesondere bei stark verschmutzten Gegenständen, wenn Sie eine petite Menge (ca. 8 g) Spülmittels auf die Geräte für geben. Diese Menge wird bereits beim Vorsprülen.

Verwenden von Spülmittel und Wasserenthärter

VERWENDEN VON KLARSPÜLER

Füllen des Dosierbehalters

Füllen Sie Klarspüller nach, wenn die Anzeige Klarspüller nachfüllen auf dem Bedienfeld aufleuchtet.
Ohne Spulmaschine ist ausschließlich für den Einsatz flüssiger Klarspüller konzipiert.
Pulver als Klarspüller verstopft die Öffnung des Fachs und verursacht Fehlfunktionen der Spulmasch.
Klarspüller verbessert die Trockungsleistung der Spulmaschine.

VORSICHT: Geben Sie kein Geschirrspulmittel in den Behälter für den Klarsprüler.

1. Öffnen Sie den Deckel des Klarspüllerbehalters. Ziehen Sie dazu den Griff nach oben.

Wenn Sie zusätzlich zu den Spülmaschinentabs Klarspüller verwenden, verbessern Sie die Trockenleistung.

1. Füllen Sie Klarsprüler in den Klarsprüllerbehälter.

Achten Sie beim Nachfüssen auf das Anzeigefenster am Klarspulierbehälter.

VORSICHT: Füllen Sie den Behälter nur bis zur maximalen Fülhöhe.
Überschüssiger Klarsprüfer kann während der Programme auslaufen.

1. Schlieben Sie danach den Deckel.

EINSTELLLEN DER KLARSPÜLERMenge

Gehen Sie folgendermaßen vor, um die Klarsprütermenge einzustellen. Durch Einstellen eines höheren Werts erreichen Sie eine bessere Trockungsleistung.

1. Schalten Sie die Spülmaschine ein.
2. Drücken Sie (wie beim Einstellen der Weichspultermenge) innerhalb von 60 Sekunden nach dem Einschalten des Geschirrspulfers fünf Sekunden lang auf die Taste Express (Einbaugerät) oder Programm (Freistehendes Gerät).
3. Drücken Sie die Taste Startzeitvorwahr, um in den Einstellmodus für Klarsprüfer zu wechseln.
4. Das LCD zeitgt den aktuellen Klarspründerstand an. (zwischen d1 und d5)
5. Drücken Sie auf die Taste Express (Einbaugerät) oder Programm (Freistehendes Gerät), um die gewünschte Klarsprüfermenge auszuwahlen. Die Einstellung ändert sich in dieser Reihenfolge: d1 → d2 → d3 → d4 → d5 → d1. (Die Stardeinstellung ist d4.)
6. Wahlen Sie die Klarspullemenge und warten Sie 5 Sekunden, um die Einstellung abzuschlieben.

VERWENDEN DER SPÜLTAB-FUNKTION

Ohr Spulmaschine verfugt über eine Spultab-Funktion, bei der weder Salz noch Klarspuler, sondern nur ein Spultab mit Spulmittel, Wasserenthärter und Klarspuler besteht wird.

Die Spültab-Einstellung ist nur für den Einsatz in Verbindung mit Spültab bestimmt. Bei Verwendung von Spültab ohne diese Option bringt das Gerät nicht seine Beste Leistung.

1. Legen Sie ein Spültab in den Behälter und starten Sie dann die Spültab-Funktion.
2. Schlieben Sie den Deckel und drücken sie darauf, bis er einrastet.

Achten Sie bei Verwendung von Spüttab darauf, dass der Deckel richtig geschlossen werden kann.

ACHTUNG: Bewahren Sie Spülmittel an einem sicheren Ort außerhalb der Reichweite von Kindern auf. fullen Sie das Spülmittel immer erst kurz vor dem Starten der Spülmaschine in den Spülmittelbehälter.

Beladen der Spülmaschinenkorbe

Beachten Sie die folgenden Hinweise, um Beste Leistung der Spülmaschine zu erreichen. Die Eigenschaften und das Aussehen des Geschirr- und Besteckörbe können bei ihrem Modell abweichen.

Hinweis: Kratzen Sie vor oder nach dem Beladen der Körbe große Mengen an Essensresten ab. Es ist nicht notwendig, das Geschirr unter flieBendem Wasser abzuspullen. Stellen Sie die Gegenstände in dieser Reihenfolge in die Spulmaschine:

1. Gegenstände wie Tassen, Glaser, Töpfe/Pfannen usw. auf dem Kopf stehend.
2. Gekrümmte Gegenstände oder solche mit Aussparungen schräq, damit das Wasser ablaufen kann.
3. Achten Sie darauf, dass sie sicher gestapelt sind und nicht umkippen konnen.
4. Achten Sie darauf, dass sie die Drehbewegung der Sprüharme beim Spüssen nicht behindern.

Sehr keine Teile sollen in der Spulmaschine nicht gereinigt werden, da sie leicht aus den Körben fallen konnen.

Geschirr ausräumen

Damit kein Wasser vom Oberkorb in den Unterkorb tropf, empfehlen wir, zuerst den Unter- und danach den Oberkorb auszuräumen.

EINRAUMEN DES OBERKORBS

Der Oberkorb ist für die empfindliche und leichtes Geschirr wie Glaser, Kaffee-, Teetassen und Untertassen, sowie Teller, Schälichen und flachen Pfaffen (solange sie nicht zu stark verschmutzt sind) vorgesehen.

Stellen Sie das Geschirr und die Kochgeräte so in die Maschine, dass sie nicht durch den Wasserstrahl verschoben werden.
Stellen Sie Gläser, Tassen und Schüsseln immer auf den Kopf.

DW60M6070
(14 Normgedecke)

20_Beladen der Spulmaschinenkorbe

Einstellen des Oberkorbs

Die Höhe des Oberkorb kann verstellt werden, um im Ober- und Unterkorb mehr Platz für größere Geräte zu schaffen.

1. Um den Oberkorb abzuseken, drücken Sie die Hebel „A" auf der linken und rechten Seite des Oberkorbs und schiben Sie den Oberkorb zugleich nicht nach unter.
2. Um den Oberkorb anzuheiten, ziehen Sie den Oberkorb nach oben, ohne die Hebel zu drücken.

VORSICHT: Wir empfehlen die Höhenverstellung des Oberkorbs vorzunehmen, ehe Sie Geschirr in den Korb stellen. Wenn Sie den Korb einstellen, nachdem Sie das Geschirr hineingestellt haben, beschädigten Sie möglicherweise das Geschirr.

Position absken

Position erhöhen

Beladen der Spülmaschinenkorbe

EINRAUMEN DES UTERKORBS

Wir empfehlen, große und schwer zu reinigende Gegenstände in den Unterkorb zu stellen: Töppe, Pfannen, Deckel, Schüsseln und Schalen (siehe Abbildung rechts).

Es ist better, Schüsseln und Deckel seitlich in die Körbe zu stellen, damit nicht die Drehung des oberen Sprüharms blockiert wird. Töppe, Schüsseln usw. müssen immer auf den Kopf gestellt werden.

Tiefe Töpfe sollenn schrag gestellt werden, damit das Wasser better ablaufen kann.

Im Unterkorb ist es möglich, die Reihen mit den Zinken für Teller umzuklappen, damit größere Töpe und auch mehr Töpe und Pfaffen eingeraumt werden können.

DW60M6070
(14 Normgedecke)

Lange Gegenstände, Servierbestecke, Salatbestecke und große Messer sollen den Korb so untergebracht werden, dass sie nicht die Drehung der Sprüharme behindern.

UMKLAPPEN DER ZINKEN IM UTERKORB

Damit Töfe und Pfannen better eingeräumt werden können, halten sich die Zinken nach unten klappen oder hersausnehmer (siehe Bild weiter unter).

22_Beladen der Spulmaschinenkorbe

BESTECKKORB

Besteck gehört mit dem Griff nach unten in den Besteckkorb: Löffel sollenen einzeln in die entsprechenden Schlitze gegeben werden, und besonders lange Gegenstände werden horizontal an der Vorderseite des Oberkorbs untergebracht.

DW60M6070

1	Suppenlöfel
2	Gabeln
3	Messer
4	Teelöffel

5	Dessertlöfel
6	Servierlöfel
7	Serviergabeln
8	Schöpfkellen

WARNING

• Lassen Sie keine Gegenstände durch den Boden hervorstehen.
• Legen Sie scharfe/spitze Gegenstände immer mit der scharfen/spitzen Seite nach unten!

Beladen der Spülmaschinenkorbe

BEACHTEN SIE BEIM BELADEN DES GESCHIRRSPÜLERS DIE FOLGENDEN HINWEISE:

Nicht geeignet	Begrenzt geeignet
Kunststoffgegenstände, die nicht hitzebeständig sind. Äleres Besteck mit geklebten Teilen, die nicht temperaturbeständig sind. Geklebe Deutsche Gegenstände, Bleikristallglas. Stahlgegenstände, die rosten können. Holzbretter. Teile aus Kunstfasern.	Einige Arten von Glasern können nach einer großen Anzahl von Spülgängen trüb werden. Silber-und Aluminiumteile tendieren dazu, sich beim Spüssen zu verfüllen. Glasierte Muster können verblassen, wenn sie*häufig in der Spülmaschine gereinigt werden.

Spülen Sie keine Gegenstände, die mit Zigarettenasche, Kerzenwachs oder einer Lack- oder Farbschicht verschmutzt sind. Stellen Sie safer, dass das Geschirr spülmaschinenfest ist.

Überladen Sie die Spulmaschine nicht. Der Platz reicht für 14 Normgedecke. Verwenden Sie kein Geschirr, dass nicht für Spulmaschinen geeignet ist. Dies ist für gute Ergebnisse und einen angemessenen Energieverbrauch wichtig.

Beladen mit Geschirr und Besteck

Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern.

Stellen Sie Hohlgefäwe wie Tassen, Gläser, Töppe usw. mit der Öffnung nach unten in die Spülmaschine, so dass sich kein Wasser in den Behälter oder Vertiefungen sammeln kann.

Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseit verdecken.

Glaser dürfen sich nicht berühren, damit sie beim Absprünen nicht beschädigt werden.
- Legen Sie große Gegenstände, die am schwierigsten zu reinigen sind, in den Unterkorb.
- Der obere Korb ist für empfindlichere und leichteres Geschirr wie Gläser, Kaffee- und Teetassen gedacht.

ACHTUNG:

Messer mit langer Klinge, die aufrecht stehend eingeräum wirden, sind eine potentielle Gefahr! Lange und/oder spitze Besteckteile wie Tranchiemesser müssen horizontal in den Oberkorb gelegt werden.

Schaden an Glas- und sonstigem Geschirr.

Mögliche Ursachen

Abhilfen

· Art des Glases oder Herstellungssprozesses. Chemische Zusammensetzung der Reinigungsmittel.· Wassertemperatur und Dauer des Spülmaschinenprogramms.

· Verwendten Sie ausschließlich Glas- und Porzellangeschirr, das vom Hersteller als spülmaschinenfest gekennzeichnet ist.· Verwendten Sie ein mildes Reinigungsmittel, das für diese Art von Geschirr empfohlen wird. Wenden Sie sich ggf. für weitere Informationen an den Hersteller des Reinigungsmittels.· Wahlen Sie ein Programm mit möglichst niedriger Temperatur.· Nehmen Sie Glasgeschirr und Besteck nach Ablauf des Programms sochnell wie möglich aus der Spülmaschine, um Schäden zu vermeiden.

24_Beladen der Spulmaschinenkorbe

Spülprogramme

EINSCHALTEN DES GERÄTS

Starten eines Spulprogramms

1. Ziehen Sie den Unter- und Oberkorb hereaus, räumen Sie das Geschirr ein und schiben Sie die Körbe wieder herein. Es wird empfohlen, zuerst den Unterkorb und dann den Oberkorb einzurämen (siehe Abschnitt „Beladen der Spülmaschinenkörbe").
2. Fullen Sie das Spülmittel ein (siehe Abschnitt „Verwenden von Spülmittel und Wasserenthärter").
3. Stecken Sie den Stecker in die Steckdose. Die Stromversorgung erfolgt mit 220-240 V~ und 50 Hz. Stellen Sie sicher, dass die Wasserversorgung mit dem wichtigen Druck gewährleistet ist.
4. Schlieben Sie die Gerätür, und drücken Sie die Taste POWER (EIN/AUS), um das Gerät einzuschalten.

Sie horen ein Klicken, wenn die Tür richtig geschlossen ist. Wenn das Spülen beendet ist, können Sie das Gerät durch Drücken von POWER (EIN/AUS) ausschalten.

WECHSELN DES PROGRAMMS

Voraussetzung:

1. Ein Programm, das gerade ausgeführ wird, kann nur dann geändert werden, wenn der Spülgang erst kurze Zeit lauft. Andernfalls wurde das Spülmittel möglicherweise schon aufgebraucht, und das Spülwasser wurde möglicherweise schon abgelassen. Wenn dies der Fall ist, muss das Spülmittelfach wieder gefüllt werden (siehe Abschnitt „Fullen des Spülmittelfachs").
2. Drücken Sie 3 Sekunden lang auf die Taste POWER (EIN/AUS) oder START (STARTEN), um das Programm abzubrechen. Nachdem Sie die Geschirrspulmaschine wieder eingeschaltet haben, können Sie das gewünschte Programm einstellen.

Wenn Sie die Geräteur während eines Spülgangs öffnen, wird die Maschine angehalten. Die Programmanzeige hört auf zu blinken und im Abstand von einer Minute erklängt solange ein Signatton, bis Sie die Geräteur wieder schlieben. 3 Sekunden nach dem Sie die Tur geschlossen haben, setzen die Maschine das Programm fort. Wenn die Speicherfunktion Ihres Modells defekt ist, beendet die Spülmaschine das ausgewählte Programm nach dem Stromausfall.

Nachträgliches Hinzufugen von Geschirr

Sie können ein vergessenes Geschirnteil jederzeit nachträglich in die Spülmaschine stellen, sofern der Spülmittelbehälter noch geschlossen ist.

1. Öffnen Sie die Tur ein weniger, um das Programm zu unterbrechen.
2. Wenn sich die Sprüharme nicht mehr drehen, können Sie die Geräte tür vollständig offen.
3. Stellen Sie das vergessene Geschirr in die Maschine.
4. Zehn Sekunden nach dem Sie die Tur schlieben, setzen die Spulmaschine das Programm fort.

WARNING: Es ist gefährlich, die Geräte tür während eines Spülgangs zu öffnen, da das in der Maschine enthaltene heiße Wasser zu Verbrühungen führen kann. Sobald die Geräte tür während des Spülvorgangs geöffnet wird, sordt deshalb ein Sicherheitsmechanismus davon, dass der Vorgang angehalten wird.

Spulprogramme

ENDE DES SPÜLPROGRAMMS

Nach Ablauf des Spülprogramms ist ein kurzer Signaton zu horen, und anschließend wird die Maschine angehalten. Erst wenn in der Anzeige die Meldung „0" entscheidiert, ist das Programm wirklich beendet.

1. Schalten Sie die Spulmaschine durch Drucken der Netztaste POWER (EIN/AUS) aus.
2. SchlieBen Sie den Wasserhahn!

Öffnen Sie vorsichtig die Geräteür. Beim Öffnen der Geräteür kann heißer Dampf entweichen!

HeiBes Geschirr ist empfindlich gegenüber StoBen. Das gewaschene Geschirr sollte davon 15 Minuten abkuihlen, bevor Sie es aus der Maschine behnem.
- Öffnen Sie Tur der Spulmaschine, halten Sie sie offen stehen und warten Sie eine Minute, ehe Sie das Geschirr herausnahmen. Auf diese Weise kühlt das Geschirr Schneller ab und der Trockenvorgung wird verbessert.
- Der Lüfter wird aktiviert, um den Innenraum der Spulmaschine zu trocknen, wenn Sie die Tur öffnen. Schließen Sie die Geräteur, wenn die Spulmaschine trocken ist.

Es ist normal, wenn die Spülmaschineinnen nass ist.

Räumen Sie zuerst den Unterkorb und dann den Oberkorb aus. Dadurch wird vermieden, dass Wasser aus dem Oberkorb auf das Geschirr im Unterkorb tropf.

SPÜLPROGRAMMABELLE

Programm	Schritte im Spülgang	Spülzeit (in Min.)	Energieverbrauch (kWh)	Wasserverbrauch (€)
Intensiv	Vorsprülen (50 °C)	175	1,6	17,5
	Absprülen (60 °C)
	Spüssen
	Spüssen
	Spüssen (70 °C)
	Trocknen
Intensiv + Hygiene	Vorsprülen (50 °C)	200	1,65	17,5
	Absprülen (60 °C)
	Spüssen
	Spüssen
	Spüssen (70 °C)
	Trocknen
ÖKO	Vorsprülen	225	0,950 (DW6*M6031**/ DW6*M605***/ DW60M6070IB) 0,936 (DW6*M604***)	10,5
	Absprülen (50 °C)
	Spüssen (55 °C)
	Trocknen
ÖKO + Hygiene	Vorsprülen	235	1,1	10,5
	Absprülen (50 °C)
	Spüssen (60 °C)
	Trocknen
Schonprogramm	Vorsprülen	130	0,9	13
	Absprülen (40 °C)
	Spüssen
	Spüssen (60 °C)
	Trocknen
Schonprogramm + Hygiene	Vorsprülen	140	1,0	13
	Absprülen (40 °C)
	Spüssen
	Spüssen (65 °C)
	Trocknen
Express	Vorsprülen (50 °C)	60	1,15	10
	Abspülen (60 °C)
	Spülen (60 °C)
	Trocknen
Express + Hygiene	Vorsprülen (50 °C)	80	1,25	10
	Abspülen (60 °C)
	Spülen (65 °C)
	Trocknen
Kurzprogramm	Abspülen (45 °C)	30	0,75	11
	Spülen (50 °C)
	Spülen (55 °C)
Automatikprogramm	Vorsprülen (45 °C)	150	0,9-1,3	11-15
	Automatikprogramm (45 bis 55 °C)
	Spülen
	Spülen (65 °C)
	Trocknen
Vorsprülen	Vorsprülen	15	0,02	4

Die Dauer eines Programms unterscheidet sich je nach Wassereinlasstemperatur und -druck.

Kurzprogramm: Von der Dauernutzung des Kurzprogramm-Programms über einen längeren Zeitraum hinweg wird abgeraten. Dies kann dazu führen, dass die Leistung der Wasserenthaltungsanlage zurückgeht.

Reinigung und Pflege

REINIGEN DER FILTER

Filtersystem

Für eine erhöhte Benutzerfreundlichkeit wurden die Ablaufpumpe und das Filtersystem so positioniert, dass Sie vom Innern der Spülkammer aus leicht zugänglich sind. Das Filtersystem besteht aus drei Komponenten: Hauptfilter, Grobfilter und Feinfilter.

1. Hauptfilter: Lebensmittelrechte und Schutzpartikel werden durch diesen Filter aufgefängen, von einer spezielle Düse am unteren Sprüharm pulverisiert und den Abfluss hinuntergeschält.
2. Grobfilter: Gröbene Gegenstände, wie z. B. Knochen- oder Glasstücke, die den Abfluss verstopfen können, werden vom Grobfilter aufgefangen. Zum Reinigen diesen Filters drücken Sie weniger auf die Lascheniben an thisem Filter und haben Sie den Filter hersus.
3. Feinfilter: Dieser Filter verhindert, dass keine Schmutzpartikel und Speisereste nicht erneut in die Spülkammer gelangen und zu einer erneuten Verschmutzung des Geschirrs führen.

ACKTUNG: Halten Sie den Feinfilter nicht mit der oberen Seite nach unten.

Filtereinheit

Die Filtereinheit muss gereinigt werden, um Beste Leistung und Ergebnisse zu gewährleisten. Der Filter entfert effizient Speisereste aus dem Spülwasser, so dass es während des Spülprogramms in die Kammer zurückgeführt werden kann. Aus thisem Grund ist es ratsam, größere Speisereste nach jedem Spülgang aus dem Filter zu entfernen. Spülen Sie dazu den Deckel und den halbrunden Filter unter flieBendem Wasser ab. Drehen Sie die Filtereinheit zum Entfernen gegen den Uhrzeugersinn, und haben Sie sie Heraus. Die gesamte Filtereinheit soll regelmäßig gereinigt werden.

Verwenden Sie zum Reinigen von Grob- und Feinfilter eine Reinigungsbürste. Setzen Sie die gesamte Einheit anschließend wieder in die Spulmaschine ein. Drücken Sie sie an der darauf vorgesehenen Position nach unter und drehen Sie sie dann im Uhrzeigersinn.

Die Spulmaschine darf nie ohne Filter verwendet werden. Unsachgemäß Austausch des Filters kann die Leistung des Gerats verringn und Schäden am Geschirr und Besteck verursachen.

WARNING: Verwenden Sie die Spulmaschine niemals ohne eingesetzte Filter. Achten Sie beim Reinigen der Filter daraufuf, dass diese nicht beschädigt werden. Anderfalls arbeiten die Filter möglicherweise nicht ordnungsgemäß, sodass schlechte Spülergebnisse oder Schäden an den inneren Teilen die Folge sein konnen.

REINIGEN DER SPRUHARME

Die Sprüharme müssen regelmäßigerereinigt werden, weil die Kalkablagerungen bei hartem Wasser die Düsen und Lager der Sprüharme verstopfen konnen. Um den mittleren Sprüharm zu entfernen, halten Sie ein an der Mutter fest und drehen Sie him im Uhrzeigersinn hersaus. Zum Entfermen des unteren Sprüharms ziehen Sie diesen einach nach oben hersaus. Waschen Sie die Sprüharme mit Geschirrspulmittel für Handwäsche und warmem Wasser, und reinigen Sie die Düsen mit einer Bürste. Spulen Sie die Sprüharme sorgfältig ab, und setzen Sie sie anschließend wieder in die Spulmaschine ein.

REINIGEN DER GERÄTETÜR

Verwenden Sie zum Reinigen des Turrahmens nur ein weiches, mit warmem Wasser angefeuchtetes Tuch.
Verwenden Sie außerdem niemals Scheuermittel oder Scheuerschwämme zum Reinigen der Außenflächen, da diese die Oberfläche zerkratzen. Einige Papierhandtücher können ebenfalls Kratzer oder Flecken auf der Oberfläche hinterlassen.

WARNING: Verwenden Sie niemals ein Reinigungsspray, um die Turverkleidung zu reinigen, da diese das Turschloss und die elektrische Komponenten beschädigten kann. Scheuermittel und eine Papierhandtücher werden ebenfls nicht empfohlen, dass Sie Kratzer oder Flecken auf der Edelstahloberfläche hinterlassen können.

PFLEGEN DER SPÜLMASCHINE

Reinigen Sie das Bedienfeld mit einem leicht angefeuchteten Tuch, und reiben Sie anschliebend sorgfältig trocken. Verwenden Sie zum Reinigen der Außenflächen ein qualitativ hochwertiges Polierwachs. Benutzten Sie niemals spurze Gegenstände, Scheuermittel oder scharfe Reinigungsmittel.

FROSTSCHUTZ

Führn Sie folgende Maßnahmen durch, wenn Sie ihre Spülmaschine im Winter an einem ungeheizen Ort aufbewahren:

1. Trennen die Stromversorgung zur Spulmaschine.
2. Drehen Sie den Wasserhahn zu, und trennen Sie die Frischwasserzufuhr vom Wasserhahn.
3. Lassen Sie das Wasser aus dem Zufuhrschlauch und dem Wasserventil ab. (Fangen Sie das herauslaufende Wasser mit einem geeigneten Behälter auf.)
4. Schlieben Sie den Zufuhrschlauch wieder am Wasserhahn an.
5. Entnehmen Sie am Boden der Spülkammer die Filterinheit, und wischen Sie das Wasser im Schacht mit einem Schwamm auf.

Reinigung und Pflege

SO PFLEGEN SIE IHREN GESCHIRRSPÜLER

Nach jedem Spülgang

Lassen Sie die Tur leicht geöffnet, damit Feuchtigkeit und Gerüche aus der Spülkammer entweichen können.

- Stecker Herausziehen

Ziehen Sie stets den Stecker aus der Steckdose, bevor Sie das Gerät reinigen oder warten.

Keine Lösungsmittel oder scheuernden Reinigungsmittel

Verwenden Sie zum Reinigen der Außenflächen und Gummikomponenten der Spulmaschine keine Lösungs- oder Scheuermittel. Verwenden Sie lediglich einen Lappen und warmes Seifenwasser. Um eventuelle Flecken von den Wänden der Spülkammer zu entfernen, feuchten Sie ein Tuch mit Wasser und etwas weiß Essig oder einem Reinigungsmittel an, das speziell für Geschirrspulmaschinen hergestellt wurde.

ImUrlaub

Wenn Sie in Urlaub fahren, wird empfohlen, einen Spulgang mit leerer Spulmaschine laufen zu setzen. Ziehen Sie anschließend den Stecker aus der Steckdose, trennen Sie die Wasserversorgung und lehen. Sie die Tur des Geräns nur an. Diese Maßnahmen verlangern die Lebensdauer der Dichtungen und verhindern die Bildung schlechter Gerüche im Gerät.

Transportieren des Gerats

Wenn das Gerät bewegt werden muss, versuchen Sie, es aufrecht zu transportieren. Falls unbedingt erforderlich, kann es auch mit der Rückseite nach unter getragen werden.

Dichtungen

Eine Ursache für die Entstehung schlechter Gerüche in der Spülmaschine sind Essensrechte, die sich in den Dichtungen abgesetzt haben. Reinigen Sie diese davon erhöhung mit einem feuchten Schwamm.

Aufstellen ihrer Spülmaschine

WARNING:Gefahr von Stromschlagen

Trennen Sie die Spülmaschine vor der Installation vom Stromnetz.

Andernfalls besteht die Gefahr von Stromschlagen und Tod.

ACHTUNG: Die Installation der Leitungen und elektrischen Geräte)dürfen nur von Fachleuten durchgeführt werden.

Hinweise zum Stromanschluss

VORSICHT, es Goes um ihre persönliche Sicherheit:

ZUSAMMEN MIT DIESEM GERÄT KEINE VERLÄNGERUNGSKABEL ODER ADAPTERSTECKER VERWENDEN.

UNTER KEINEN UMSTÄNDEN DEN DRITTEN ERDUNGSSTIFT VOM NETZKABEL ABSCHNEIDER ODER ENTFERNEN.

Anforderungen an die Stromversorgung

220-240 V~ bei 50 Hz mit Schmelz- oder Automatiksicherung.
- Ein eigener Stromkreis nur für den Anschluss der Spulmaschine.

HINWEISE ZUR ERDUNG

Sorgen Sie vor der Verwendung für eine ordnungsgemäße Erdung.

Dieses Gerät muss geerdet sein. Sollte das Gerät eine Störung oder eine Fehlfunktion aufweisen, wird durch das Erden das Risiko eines elektrischen Schlags reduziert, indem dem elektrischen Strom der Weg des geringsten Widerstandis geboten wird. Dieses Gerät verfügt über ein Anschlusskabel mit einem Leiter zur Erdung des Geräts und einem Erdungsstecker. Der Stecker muss am entsprichenden Ausgang angeschlossen und ordnungsgemäß nach den lokalen Richtlinien und Verordnungen montiert und geerdet werden.

WARNING: Ein unsachgemäßer Anschluss des Erdungsleiters kann zum Risiko eines elektrischen Schlags führen. Sollen Sie Zweifel haben, ob das Gerät ordnungsgemäß geerdet wurde, lessen Sie die von einem qualifizierten Elektriker oder von qualifiziertem Servicepersonal überprüfen. Manipulieren Sie nicht den Stecker der Spülmaschine.

WASSERVERSORGUNG UND ABFLUSS

Kaltwasseranschluss

Schlieben Sie den Kaltwasserschlauch an einen 3/4-Zoll-Gewindeanschluss an und stellen Sie safer, dass er fest angeschlossen ist.

Wenn die Wasserleitungen neu sind oder über einen längeren Zeitraum nicht benutzt worden sind, setzen Sie das Wasser eine Weile laufen um sicherzustellen, dass es klar ist. Diese Vorsichtsmaßnahme soll verhindern, dass die Wasserzufuhr verstoptf und das Gerät beschädigt wird.

Bei einem Wasserschlauch mit AquaStopp-System. Stellen Sie sicher, dass das AquaStopp-Rohr des Wasserschlauchs an den Wasserhahn angeschlossen ist.

Aufstellen ihrer Spülmaschine

Warmwasseranschluss

Die Wasserversorgung des Gerätes kann auch an die Warmwasserleitung des Hauses (zentrale Heizungsanlage) angeschlossen werden, sofern diese eine Temperatur von 60^ nicht übersteigt. In thisem Fall wird die Programmdauer um ca. 15 Minuten verkurzt und die Spülleistung sinkticht. Gehen Sie beim Anschluss an die Warmwasserleitung in gleicher Weise wie beim Anschluss an die Kaltwasserleitung vor.

Aufstellen des Gerats

Stellen Sie das Gerät an den gewünschten Platz. Die Rückseite weist zur dahinter gelegen den Wand und die Seiteleithere befinden sich neben den angrenzenden Schranken oder an der Wand. Die Spülmaschine ist mit Frischwasser- und Ablaufschläuchen ausgerüstet, die, um die ordnungsgemäß Installation zu erleichtern, rechts oder links angeordnet werden konnen.

Ablassen von überschüssigem Wasser aus den Schläuchen

Wenn sich der Abfluss mehr als 1000 mm über dem Boden befindet, kann das überschüssige Wasser in den Schläuchen nicht direkt in die Abfluss entleert werden. In thisem Fall muss das überschüssige Wasser aus den Schläuchen in eine Schüssel oder einen geeigneten Behälter abgelassen werden, der sich außerhalb befindet und niedriger als der Abfluss liegt.

Wasserauslass

Schlieben Sie den Ablaufschlauch an. Der Ablaufschlauch muss richtig montiert sein, um Undichtigkeiten zu vermeiden.

Stellen Sie sicher, dass der Zulaufschlauch nicht geknicht oder gequetscht ist.

Verlängerungsschlauch

Wenn Sie eine Veränderung für den Ablaufschauch bereits, verwenden Sie einen Schlauch ähnlicher Groß und Qualität.

Er darf nicht länger als 4 Meter sein, weil andernfalls die Reinigungswirkung der Geschirrspulmaschine reduziert werden kann.

Syphonanschluss

Der Ablaufanschluss muss sich in einer Höhe von 40 cm (min.) und 100 cm (max.) vom Boden der Spülmaschine befinden. Der Ablaufschauch sollte mit einer Schlauchschelle befestigt werden.

AquaStopp

Das AquaStop-System ist ein Sicherheitsventil, mit dem Wasserschäden verhindert werden. Wenn der Zulaufschaucht irgendwann undicht zu werden beginnt, schneidet das Sicherheitsventil das ausflübende Wasser ab. Wenn der Wasserschaucht oder das Sicherheitsventil beschädigt werden, müssen Sie sie entfern und ersetzen.

Verlangern oder verkurzen Sie nicht den Zulaufschlauch.

ANSCHLUSS DER ABLAUFSCHLÄUCHE

Steen Sie den Ablaufschlauch in ein Ablaufrohr mit einem Mindestdurchmesser von 4 cm, oder setzen Sieihn in das Spülbecken ausflieBen. Achten Sie daraufuf, den Schlauch damit nicht zu verbiegen oder zu knicken. Das obere Ende des Schlauchs muss sich in einer Höhe von 30 bis 80 cm befinden. Das lose Ende des Schlauchs darf nicht in Wasser getaucht werden, um den Rückfluss von Wasser zu vermeiden.

Befestigen Sie den Ablaufschlauch mit Kabelbindern oder anderen Befestigungselementen an der Seitenwand des Kuchenschranks, um einen Rückfluss zu verhindern.

AUFSTELLUNG DES GERÄTS

Stellen Sie das Gerät an den gewünschten Platz. Die Rückseite weist zur dahinter gelegen den Wand und die Seitenteile befinden sich neben den angrenzenden Schranken oder an der Wand. Die Spülmaschine ist mit Frischwasser- und Ablaufschläuchen ausgerüstet, die, um die ordnungsgemäß Installation zu erreichtern, entweder rechts oder links angeordnet werden können.

Nivellieren des Gerätes

Sobald das Gerät so aufgestellt ist, dass es nivelliert werden kann, kann die Höhe der Geschirrspulmaschine durch Verändern der Höhe der Schraußübe verändert werden. Auf keinen Fallarf das Gerät um mehr als 2^ geneigt sein.

STARTEN DER SPULMASCHINE

Überprüfen Sie vor dem Start der Spülmaschine Folgenden:

1. Spülmaschine ist eben und fixiert.
2. Einlassventil ist geöffnet.
3. Es gibt keine Lecks an den Anschlüssen der Verbindungsleitungen.
4. Die Kabel sind fest verbunden.
5. Das Gerät ist eingeschaltet.
6. Die Frischwasser- und Ablassschläuche sind nicht verdrecht.
7. Alle Verpackungsmaterialien wurden aus der Spülmaschine entfernt.

ACHTUNG: Bewahren Sie dieses Handbuch nach der Installation an einem sicheren Ort auf. Der Inhalt dieser Anleitung kann für die Anwender nutzlich sein.

Installieren der Spülmaschine

EINBAUSPULMASCHINE

Achten Sie daraufuf, dass Sie oder Ihr Installateur die folgenden Hinweise sorgfältig beachten, damit ihre neue Spülmaschine ordnungsgemäß arbeitet und Sie keiner Verletzungsgefahr ausgesetzt sind, wenn Sie Geschirr spulen.

Erstmalige Installation

Wenn es sich bei dieser Spulmaschine um ihre erste handelt, muss der große Teil der Installationsarbeiten erledigt werden, bevor Sie das Gerät an seinen endgültigen Platz schieren.

Ersatz

Wenn diese Spulmaschine ein altes Gerät ersetzt, müssen Sie die vorhandenen Anschlüsse für das alte Gerät daraufhin überprüfen, ob Sie für den Anschluss ihrer neuen Spulmaschine geeignet sind. Ersetzen Sie die bestehenden Anschlüsse, wenn es notwendig ist.

SCHRITT 1 AUSWAHL EINES GEEIGNETEN AUFSTELLUNGSORTS

Der Aufstellungsort der Spulmaschine solle sich in der Höhe der vorhandenen Zulauf- und Ablaufschläuche und des Netzkabels befinden.

Eine Seite des Spülbeckens sollte verwendet werden, um den Anschluss der Ablaufschläuche des Geschirrspulers zu erhögen.

1. Wahlen Sie eine Stelle in der Höhe des Spülbeckens, um die Installation der Einlass- und Ablaufschläuche zu erreichen.
2. Weniger als 5 mm Abstand zwischen der Oberseite des Geschirrspulers und dem Schrank sowie der Außentür zum Schrank.

Schrankabmessungen (Einheit: mm)

34.Installieren der Spulmaschine

1. Wenn die Spulmaschine an einer Ecke der Schrankzeile installiert ist, muss zum Öffnen der Tür etwas Platz frei bleiben.

Je nach Lage der Steckdose müssen Sie unter Umständen auch in die gegenüberliegenden Seitenwand ein Loch schneiden.

SCHRITT 2 ÜberPRUfen DER WASSERVERSORGUNG UND DER ELEKTRISCHEN ANSCHLUSSDATEN

• Der Wasserdruck am Frischwasserschlauch muss zwischen 0,04 MPa und 1,0 MPa liegen.
• Schließen Sie das Gerät nur an die Kaltwasserleitung an. Stellen Sie sicher, dass die Wassertemperatur nicht mehr als 60^ beträgt.
• Schließen Sie das Gerät nicht an eine Heißwasserleitung an. Andernfalls treten am Gerät möglicherweise Störungen auf.

• Verwenden Sie eine Stromversorgung mit 220-240 V~ bei 50 Hz.
• Verbinden Sie das Gerät beim Installieren nicht mit der Steckdose.
• Verwenden Sie eine Steckdose mit einer maximal zulässigen Stromsträke von 16 A. (Die maximale Stromaufnahme desses Geräts beträgt 11 A.)

• Stellen Sie vor dem Einsatzen der Spülmaschine sicher, dass die Stromversorgung folgende Bedingungen erfüllt: - 220-240 V- bei 50Hz mit Schmelz- oder Automatiksicherung.

• Ein eigener Stromkreis nur für den Anschluss der Spülmaschine.

• Kontrollieren Sie nach der Installation, dass das Netzkabel nicht geknicht oder beschädigt ist.

• Stellen Sie safer, dass das Ventil der Wasserversorgung geschlossen ist, wenn Sie den Frischwasserschlauch der Spülmaschine anschreiben.
  Dichten Sie den Frischwasserschlauch mit Teflonband oder Dichtmasse ab, um das Austreten von Wasser zu verhinder.

Installieren der Spülmaschine

SCHRITT 3 VORBEREITEN DER TÜRVERKLEIDUNG

These Spulmaschine verfügt in der Gerätetür über ein Automatiksystem zum Ausbalancieren. Sie besitzt ein Schiebescharnier, das sich perfect für Kuchen ohne Sockel oder für den Einbau oberhalb von einem kleinen Schrank eignet. Die Höhe (A) der Turverkleidung kann je nach Einbauumgebung zwischen 670 mm und 800 mm liegen. Das Gewicht der Turverkleidung dar 10 kg nicht überschreiben. Informationen zur Höhe (C) in Bezug auf die Schrankhöhe (B) entnehmen Sieitte der Tabelle. Bestimmten Sie dann anhand dieser Angaben die Höhe der Turverkleidung.

A	B	C
670 bis 800 mm	820 mm	20 bis 150 mm
	850 mm	50 bis 180 mm
	880 mm	80 bis 210 mm

1. Legen Sie die Einbauschablone auf die Rückseite der Turverkleidung und fixieren Sie sie vorübergehend mit durchsichtigem Klebeband. Beachten Sie, dass die Rückseite der Turverkleidung an der Tur der Spülmaschine angebracht wird.
2. Markieren Sie mit Hilfe der Einbauschablone 4 Punkte.
3. Entfernen Sie die Einbauschablone undziehen Sie die Halterungen der Turverkleidung wie abgebildet fest.

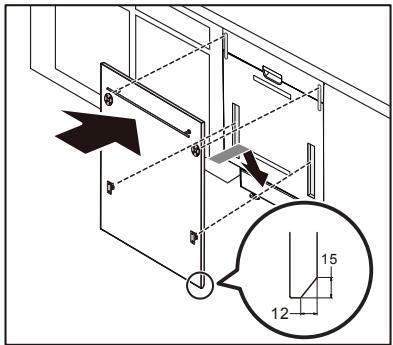

1. Halten Sie die Turverkleidung fest, bringen Sie an der Tur an und setzen Sie die Halterungen für die Turverkleidung in die entsprechenden Bohrungen ein.

Verwenden Sie eine Turverkleidung mit einem Gewicht von 4-10 kg.

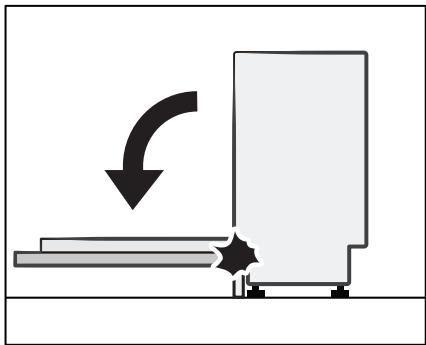

Achten Sie darauf, dass die Sockelleiste beim Öffnen und Schlieben der Spülmaschine nicht stört.

SCHRITT 4 INSTALLATION DER SPULMASCHINE

1. Befestigen Sie die Tüverkleidung mit Hilfe der mitgelieferten Halterungen an der Gerätür der Spülmaschine. Verwenden Sie die Schablone zum Positionieren der Halterungen.
2. SchlieBen Sie den Frischwasserschlauch an die Wasserversorgung an.
3. Anschlieben des Abwasserschlauchs siehe Abbildung.
4. SchlieBen Sie das Netzkabel an.
5. Bringen Sie den Kondensationsstreifen unter der Arbeitsfläche der Schrankzeile an. Achten Sie darauf, dass der Kondensationsstreifen bündig mit der Kante der Arbeitsfläche abschiedt.
6. Stellen Sie den Geschirrspuler an der gewünschten Stelle auf.
7. Richten Sie die Spulmaschine aus. Der hintere Fuß kann von der Vorderseite des Geschirrspulers aus eingestellt werden, indem Sie die Inbusschraube in der Mitte des Spulmaschinensockels mit einem Inbusschlüssel drehen. Verwenden Sie zum Einstellen der vorderen Fuß einen Flachschlitzschraubendreher und stellen Sie die vorderen Fuß so ein, dass der Geschirrspul er wagerecht liegt.
8. Der Geschirrspüller muss fixiert werden. Hierfür gibt es zwei möglichkeiten:

A. Normale Arbeitsfläche: Stecken Sie den Montagehaken in den Schlitz der Seitenfläche und befestigen Sieihn mit den Holzschauben an der Arbeitsfläche.
B. Arbeitsplatte aus Marmor oder Granit: Befestigen Sie die Seite mit Schrauben.

38.Installieren der Spulmaschine

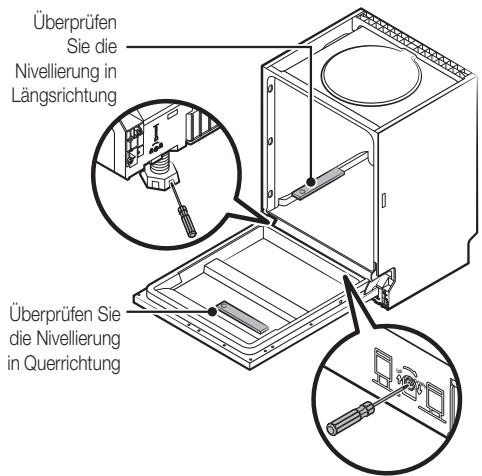

SCHRITT 5 AUSRICHTEN DER SPÜLMASCHINE

Die Spülmaschine muss waagerecht stehen, damit der Geschirrkorb ordnungsgemäß Funktioniert und die Spülleistung gewährleistet ist.

1. Legen Sie eine Wasserwaage auf die Tur und den Korb in Innenaum, um zu überprüfen, ob der Geschirrspüller im Lot ist.
2. Richten Sie die Spulmaschine aus, indem Sie die drei Nivellierfübe einzeln einstellen.
3. Achten Sie darauf, dass die Spulmaschine beim Nivellieren nicht umkippt.

Verwenden Sie zusätzliche FüBe, wenn die Höhe eines der FüBe nicht ausreicht.

Fehlerbehebung

Der Hersteller befolgt eine Politik der ständigen Weiterentwicklung und Aktualisierung des Produkts. Dadurch kann es zu Änderungen ohne vorherige Ankündigung kommt.

VOR EINEM ANRUF BEIM KUNDENDIENST

PROBLEM	MÖGLICHE ursACHE	WAS IST ZU TUN
Die Spülmaschine Funktioniert nicht.	· Sicherung durchgebrannt oder der Leistungsschalter ausgelöst.	· Ersetzen Sie die Sicherung bzw. setzen Sie den Leistungsschalter zurück. Entfern Sie alle anderen Geräte, die an den Selben Stromkreis wie die Spülmaschine angeschlossen sind.
	· Die Stromversorgung ist nicht eingeschaltet.	· Stellen Sie safer, dass das Gerät eingeschaltet und die Tür vollständig geschlossen ist. Stellen Sie safer, dass das Netzkabel richtig mit der Steckdose verbunden ist.
	· Der Wasserdruck ist zu gering.	· Überprüfen Sie, ob die Wasserversorgung ordnungsgemäß angeschlossen und der Wasserhahn geöffnet ist.
Ablaufpumper stoppt nicht	· Überlauf.	· Das System wurde so entwickelt, das überlaufendes Wasser erkannt wird. Wenn dies der Fall ist, wird die Umwälzpumper aus- und die Ablaufpumper eingeschaltet.
Geräusch	· Einige hörbare Geräutsche sind normal.	· Geräusch wird möglicherweise durch das Zerkleinern von weichen Essensresten oder dem Öffnen des Spülmittelbeháters verursicht.
	· Geschirnteile liegen lose in den Körben oder ein kleiner Gegenstand ist durch den Korb gefallen.	· Stellen Sie safer, dass Geschirr und Besteck beim Spülgang nicht lose in der Spülkammer herumgewirbelt werden können.
	· Motor brummmt.	· Die Spülmaschine wurde nicht regelmäß genutzt. Wenn Sie die Spülmaschine nur halten verwenden, denken Sie daran, sie jederWoche mit Wasser zu fällen und这点es anschließend wieder abzulassen. Auf diese Weise werden die Dichtungen feucht gehalten.
Schaum im Spülraum.	· Ungeeignetes Spülmittel.	· Verwendten Sie nur für Spülmaschinen geeignetes Spülmittel, um eine Schaumbildung zu vermeiden. Öffnen Sie bei Schaumbildung die Spülmaschine, und halten Sie den Schaum verdampfen. Fällen Sie rund 4 Liter kaltes Wasser in den Spülraum. Schließen und verriegeln Sie die Spülmaschine. Starten Sie dann den Spülgang „Einweichen", um das Wasser abzuslassen. Wiederholen Sie den Vorgang bei Bedarf.
	· Verschütteter Klarspüler.	· Entfermen Sie verschütteten Klarspüler immer sofort.
Flecken im Spülraum.	· Sie haben koloriertes Spülmittel verwendet.	· Stellen Sie safer, dass Sie ein Spülmittel ohne Farbstoff verwenden.
Geschirr wird nicht getrocknet.	· Klarspüler muss nachgeführt werden.	· Stellen Sie safer, dass der Klarspülerbehälter voll ist.
Geschirr und Besteck sind nicht sauber	· Ungeeignetes Programm.	· Wählen Sie ein Spülprogramm für eine stärkere Verschmutzung.
	· Falsches Beladen.	· Stellen Sie safer, dass das Öffnen des Spülmittelfachs und die Drehbewegung der Sprüharme nicht durch große Geschirrteile blockiert werden.

40_Fehlerbehebung

PROBLEM	MÖGLICHE URSACHE	WAS IST ZU TUN
Flecken und Schmutzfilm auf Glasern und Besteck	1. Extrem hartes Wasser.2. Niedrige Temperatur des zugeführten Wassers.3. Spülmaschine ist überladen.4. Falsches Beladen.5. Altes oder feuchtes Spülmittelpulver.6. Leerer Klarspülerbehälter.7. Falsche Dosierung des Spülmittels.	Um Flecken von Glasgeschirr zu entfern:1. Nehmen Sie alle Metallgegenstände aus der Spülmaschine.2. Füllen Sie kein Spülmittel ein.3. Stellen Sie den langsten Spülgang ein.4. Starten Sie die Spülmaschine, und setzen Sie sie etwa 18 bis 22 Minuten lang laufen. Anschließlich beginn der Hauptwasmang.5. Öffnen Sie die Geräteür, und geeßen Sie 2 Tassen weißESSig auf den Boden der Spülmaschine.6. Schließen Sie die Geräteür und setzen Sie den Spülgang fort. Wenn die Zugabe von Essig nicht hilft: Wiederholen Sie die offen beschriebenen Schritte. Geben Sie thismal jeder anstelle von Essig 1/4 Tasse (60 ml) von Zitronensäure hinzu.
Trübung des Glasgeschirrs	• Kombination aus weichem Wasser und zu viel Spülmitell.	• Verwendten Sie weniger Spülmitel, wenn weiches Wasser zugeführrt wird, und wahren Sie das kürzeste Spülprogramm, um das Glasgeschirr zu waschen und zu reinigen.
Gelber oder brauner Film auf Innenflächen	• Tee- oder Kaffeeflecken.	• Entfernen Sie die Flecken von Hand. Verwendten Sie dazu eine Lösung aus 1/2 Tasse Bleichmittel und 3 Tassen warmem Wasser.WARNING: Warten Sie nach dem Ende des Spülprogramms, dass nach 20 Minuten die Heizelemente abgekühlt sind, ehe Sie den Innenaum reinigen. Wenn Sie diese Anweisung nicht beachten, besteht die Gefahr von Verbrennungen.
	• Eisenablagerung im Wasser konnen zur Bildung eines Films im gesamten Innenaum führen.	• Wenden Sie sich an einen Anbieter von Wasserenthaltungsanlagen, um für die Wasserversorgung ein spezielles Wasserfiltersystem zu installieren.
WeiBer Film auf Innenflächen	• Mineralien in hartem Wasser.	• Reinigen Sie die Innflächen mit einem speziellen Spülmaschinenreiniger oder mit einen feuchten Schwamm mit Spülmaschinenmittel und tragen Sie damit Gummihandschuhe. Verwendten Sie keine anderen Reiniger außer Geschirrspülmitel, um das Risiko einer Schaumbildung oder Seitenlauge zu verringgem.
Abdeckung des Spülmitelbehälters rstet nicht ein	• Das Drehrad befindet sich nicht in der OFF-Position.	• Drehren Sie das Drehrad auf die OFF-Position, und schieben Sie den Riegel nach links.
Spülmitelreste im Spülmitelbehälter	• Geschir verhindert Öffnen des Spülmitelbehälters.	• Räumen Sie das Geschirn neu ein.
Dampf	• Normales Phänomen.	• Während des Trocknens und des Ablassens des Wassers tritt eine keine Menge Dampf durch die Entlüfungsschlüze an der Gerätür aus.
Schwarze oder graue Rückstände auf dem Geschirr	• Aluminiumteile haben während des Spülgangs gegen das Geschirr gegeben.	• Verwendten Sie ein mildes Scheuermittel, um diese Flecken zu beseitigen.

Fehlerbehebung

PROBLEM	MÖGLICHE URSACHE	WAS IST ZU TUN
Wasser steht am Boden des Spülraums.	Dies ist normal.	Eine petite Menge Wasser um den Auslass am Boden des Spülraums sorgt für eine stete Befeuchting der Dichtungen.
Wasser tritt aus	Spülmittelfach überfüllt oder Klarspüler verschüttet.	Achten Sie darauf, den Klarspülbehälter nicht zu überfüllen.Verschütteter Klarspüler kann eine Überbeanspruchung verursachen und zum Überlaufen führen.Wischen Sie Spritzer mit einem feuchten Tuch auf.
	Spülmaschine steht schief.	Stehen Siesher, dass die Spülmaschine waagerecht stehen.
Tasten reagieren nicht, obwohl Spülmaschine eingeschaltet ist	Gerätetur offen	Wenn die Gerätetur geöffnet ist, sind alle Tasten außer der POWER (EIN/AUS) deaktiviert. Schließen Sie die Gerätetur, und drücken Sie die gewünschte Taste.
	Bediensperre ist aktiviert.	Bei eingeschalteter Bediensperre sind alle Tasten deaktiviert. Halten Sie zum Entsperren dieser Funktion die Taste Bediensperre drei (3) Sekunden lang gestrück.Die Bediensperre-Funktion wird ebenfalls aufgehoben, wenn das Netzkabel getrennt und wieder angeschlossen wird.

Eine schlechte Spülleistung kann auf Probleme mit der Stromversorgung zurückzuführen sein. Versuchen Sie es mit einem anderen Programm, bevor Sie den Kundendienst kontaktieren.

FEHLERMELDUNGEN

Wenn Störungen auftreten, warnt Sie das Gerät mit Fehlermeldungen in Form eines Codes:

Code	Bedeutung	Mögliche Ursachen
4C	Kontrolle des Frischwasserschlauchs	Die Wasserhöhne sind nicht geöffnet, die Wasseraufnahme ist eingeschränkt oder der Wasserdruck ist zu niedrig
LC	Leck.	Ein Teil der Spülmaschine ist undicht.
HC	Erforderliche Temperatur wird nicht erreicht	Defektes Heizelement
PC	Verteilerventil ausgefallen	Verteilerventil ausgefallen
AC	Kommunikationsfehler zwischen Hauptplatine und Nebenplatine	Unterbrechung oder Kabelbruch in der Kommunikation
bC2	Taste zu lange gedrückt	Taste 30 Sekunden lang gedrückt

WARNING: Schlieben Sie im Falle eines Überlaufes zunachst den Hauptwasserhahn, bevor Sie den Kundendienst kontaktieren. Wenn sich wegen eines Überlaufes oder einem kleinen Leck Wasser in der Bodenwanne befindet, muss diesez zunachst entfert werden, bevor die Spulmaschine erneut gestartet werden kann.

42_Fehlerbehebung

Anhang

TECHNISCHE DATEN

Model	DW60M6070IB
Typ	Einbaugerät
Netzanschluss	220-240 V~ bei 50 Hz
Wasserdruck	0,04 bis 1,0 MPa
Nenn-Leistungsaufnahme	1760-2100 W
Warmwasseranschluss	Max. 60 °C
Trocknertype	Kondensationstrocknung
Spültyp	Rotierende Sprühdüssen
Abmessungen (Breite x Tiefe x Höhe)	598 mm x 550 mm x 815 mm
Spülkapazität	14 Normgedecke
Gewicht	44,5 kg ohne Verpackung

ABMESSAGENS DES GERÄTS
DW60M6070IB

Für Standardotest

DW60M6070**

Folgende Bedingungen galten für den Vergleichstest:

Spulkapazitat: 14 Normgedecke
Prüfnorm: EN 60436
Position des Oberkorbs: unten
- Waschprogramm: Öko
Zusätzliche Optionen: Keine
- Dosiereinstellung für den Klarsprüfer: 5
- Wasserenthärtereinstellung: H3
- Dosierung für Standardspulmitel: Hauptwäsche 22 g
- Zur Anordnung der Gedecke siehe nachfolgende Abbildungen.

1	Suppenlöfel
2	Gabeln
3	Messer
4	Teelößel
5	Dessertlößel
6	Servierlößel
7	Serviergabeln
8	Schöpfkellen

44_Fur Standardtest

Terminologie für Spülmaschinen

1. Motor der Umwälzpumpe	Ein Motor, der das Wasser auf dem Boden der Spülmaschine ansaugt und es unter hohem Druck durch die internen Wasserwege zu der oberen, mittleren und unter Dürse leitet.
2. Abwasserpumpe	These Pumpe pump das verschmutzte Wasser, das beim Spülen entstehen, aus der Spülmaschine ab.
3. Heizung	Die Heizung befindet sich an den Wasserwegen in der Spülmaschine. Sie erhitzt das fließende Wasser, um die Spülwirkung zu erhöhen.
4. Durchflussmessgerät	Misst die Menge des zugeführten Wasser durch Zahlen der Impulse des Hall-ICs, das sich direktiben dem Einlassventil befindet.
5. Verteiler	Der Verteiler befindet sich am Ausgang des Sumpfes im Inneren der Spülmaschine. Mit dem Verteiler wird die Wasserzufuhr zum unteren Teil der Spülmaschine an- oder abgeschaltet. (Dieses Modell verfügbar nicht über these Sei)
6. Spülmittelfach	Hier werden das Reinigungsmittel und der Klarsprüfer eingefüllt, damit sie von der Spülmaschine verwendet werden konnen. Die Dosiervorrichtung im Spülmittelfach gibt bei Bedarf automatisch Spülmitel und Klarsprüfer in die Spülmaschine.
7. Spülraum	Zum Spülraum aus rosfreiem Stahl gehören die Bauteile im Innenaum der Spülmaschine.
8. Sumpf	An dieser Stelle in der Spülmaschine wird das Wasser gesammelt. Das eingespritzte Wasser sammelt sich nach dem Umwälsen hier. Der Sumpf ist mit dem Motor der Umwölzpumpe und der Abwasserpumpe verbunden.
9. Spülraumfront	Zum Spülraum aus rosfreiem Stahl gehört auch die Innenseite des Gerätetur.
10. Basis	Ein Kunststoffteil, das den Sockelrahmen bildet.
11. Korb	Das obere und untere Gestell zum Einräumen von Geschirr.
12. Mittlere/Untere Düse	Das Geschirr in der Spülmaschine wird mit dem unter hohem Druck über die rotierenden Dreharme eingespritzten Wasser gespltt.
13. Druckausgleich	Eine Öffnung, über die der Druckausgleich gegenüber dem umgebenden Raum erfolgt. Dies ist notwendig, weil die erhitzte Luft im Innern unter früherem Druck als die Außenluft stehen.
14. Verriegelungsschalter der Gerätetur	Hiermit wird festgestellt, ob die Tür der Spülmaschine geöffnet oder geschlossen ist. Wenn die Tür bei laufender Spülmaschine geöffnet wird, wird das Programm vorübergehend unterbrochen.

Hinweis

Hinweis

SAMSUNG

FRAGEN ODER HINWEISE?

LAND	RUFEN SIE UNS AN	ODER BESUCHEN SIE UNS ONLINE UTER
GERMANY	06196 77 555 77	www.samsung.com/de/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
BELGIUM	02-201-24-18	www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French)
POLAND	801-172-678* lub [phone]* * (opdata wedlug taryfy operadora)	http://www.samsung.com/pl/support/

DW60M607**

Elektrische vereisten

VOORDAT U DE TECHNISCHE DIENST BELT
