CPD-512ER - Druckender Taschenrechner OLYMPIA - Kostenlose Bedienungsanleitung

Produkttyp	Druckrechner
Marke	OLYMPIA
Modell	CPD-512ER
Abmessungen (B x T x H)	295 x 210 x 72 mm
Gewicht	1,53 kg
Stromversorgung	230 V~, 50/60 Hz
Stromverbrauch	11 W
Anzeigekapazität	12 Stellen
Druckkapazität	12 Stellen
Druckfarben	2 Farben (Schwarz und Rot)
Papierbreite	57,5 mm ± 0,5 mm
Betriebstemperatur	0° bis 40°C
Hauptfunktionen	Grundrechenarten, Prozent, Marge, Steuern, Währungsumrechnung (3 Währungen + Euro), Speicher, Artikelzähler, Runden, Dezimalstellenwähler, Druck
Wähler	Dezimalstelle, Runden, Gesamtsumme (GT), Druckmodus (ON/OFF/P/CONV)
Speicher	Unabhängiger Speicher (M+/-), Gesamtsummenspeicher (GT)
Währungsumrechnung	3 Währungen (C1, C2, C3) + Euro
Druck	Automatisch oder manuell über Vorschubtaste
Garantie	24 Monate
Pflege und Reinigung	Mit einem feuchten Tuch abwischen; keine Lösungsmittel verwenden
Sicherheit	Vor der Reinigung Netzstecker ziehen; nicht öffnen; Hitze, Feuchtigkeit, Staub vermeiden
Ersatzteile und Reparierbarkeit	Papierrolle (57,5 mm) und Farbband vom Benutzer austauschbar; telefonische Unterstützung [phone]; Rücksendung an den Kundendienst
Mitgeliefertes Zubehör	Bedienungsanleitung, Papierrolle, Farbband

Häufig gestellte Fragen - CPD-512ER OLYMPIA

Wie wechsle ich die Papierrolle?

Schneiden Sie die Papierrolle rechtwinklig an. Führen Sie das Papier in den Schlitz ein, schalten Sie das Gerät ein (Schalter auf POWER ON) und betätigen Sie die Papiervorschubtaste, bis es herauskommt. Öffnen Sie die Papierhalterung und legen Sie die Rolle ein. Ziehen Sie das Papier niemals zurück, um Beschädigungen der Druckeinheit zu vermeiden.

Wie ersetze ich das Farbband?

Schalten Sie den Rechner aus (Schalter auf POWER OFF). Klappen Sie die Abdeckung der Druckeinheit hoch. Verschieben Sie den Farbbandhalter und entfernen Sie die alten Farbbänder. Setzen Sie die neuen Farbbänder mit der schwarzen Drucksseite nach oben ein. Achten Sie darauf, dass das Farbband korrekt in der Führung in der richtigen Richtung eingelegt ist.

Was tun, wenn der Drucker nicht druckt?

Überprüfen Sie, ob der Schalter auf ON oder P (Druck) steht. Stellen Sie sicher, dass die Papierrolle korrekt eingelegt ist und das Farbband nicht abgenutzt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

Wie stelle ich die Anzahl der angezeigten Dezimalstellen ein?

Verwenden Sie den Dezimalstellenwähler. Sie können eine feste Anzahl von Dezimalstellen (0, 2 usw.) oder den Fließmodus (F) wählen. Im Additionsmodus wird das Komma automatisch auf zwei Stellen gesetzt. Drücken Sie die Kommataste, um die Dezimalstelle manuell zu setzen.

Wie führe ich eine Prozentrechnung durch?

Drücken Sie die Taste [%] nach Eingabe der Zahl. Beispielsweise für 10 % von 200: 200 eingeben, dann [x], dann 10, dann [%]. Das Ergebnis zeigt 20. Sie können auch die Delta-Prozent-Taste verwenden, um zwei Werte zu vergleichen.

Wie verwende ich die Währungsumrechnungsfunktion?

Stellen Sie den Schalter auf CONV. Geben Sie einen Betrag ein und drücken Sie die Taste der Quellwährung (C1, C2, C3 oder €). Drücken Sie dann die Taste der Zielwährung. Beispiel: 100 € in C1 umrechnen: 100 eingeben, [€] drücken, dann [C1]. Der Wechselkurs muss über die RATE-Taste voreingestellt werden.

Was bedeutet die Anzeige 'E'?

Die Anzeige 'E' (Fehler) erscheint bei einer Division durch Null oder einem Kapazitätsüberschreitung (mehr als 12 Stellen). Drücken Sie die Taste [CE/C], um den Fehler zu löschen. Überprüfen Sie Ihre Eingabe und beginnen Sie erneut.

Wie berechne ich eine Gewinnspanne?

Verwenden Sie die Tasten [COST] (Kosten), [SELL] (Verkauf) und [MGN] (Marge). Beispiel: Kosten eingeben, [COST] drücken, Verkaufspreis eingeben, [SELL] drücken, dann [MGN], um den Margenprozentsatz anzuzeigen. Sie können auch die Kosten und den Margenprozentsatz eingeben, um den Verkaufspreis zu ermitteln.

Wie lösche ich eine fehlerhafte Eingabe?

Drücken Sie einmal die Taste [CE/C], um die letzte eingegebene Ziffer zu löschen. Drücken Sie zweimal, um die gesamte laufende Operation zu löschen (der Speicher bleibt erhalten). Für einen vollständigen Reset verwenden Sie den Schalter OFF/ON.

Wo finde ich die technische Supportnummer?

Die technische Supportnummer ist [phone] (Anrufkosten nach Deutschland). Unser Fachpersonal kann Ihnen telefonisch helfen. Falls erforderlich, senden Sie das Gerät in der Originalverpackung mit dem Kaufbeleg an die in der Anleitung angegebene Adresse zurück. Die Garantie beträgt 24 Monate.

BEDIENUNGSANLEITUNG CPD-512ER OLYMPIA

1 Sicherheitschinweise

Bitte lesen Sie diese Bedienungsanleitung sorgfältig.

Ihr Rechner ist ein hochentwickeltes Gerät. Versuchen Sieitte niemals,他们在Rechner bitte zum nachsten autorisierten Kundendienst bzw. zu Ihr hemr Händler. Führn Sie auf keine Fall Metallgegenstände wie etwa Schraubendreher, Buroklammern usw. in den Rechner ein. Sie konnen damit den Rechner beschädigen und es besteht die Gefahr eines elektrischen Schlags. Schalten Sie den Rechner immer ab, nachdem Sie ihre Arbeit erledigt haben. Stauben Sie den Rechner leicht mit Hilfe eines trockenen Tuchs ab. Verwendten Sie niemals Wasser oder Lösungsmittel wie Lackverdunnung, Alkohol usw., um ihren Rechner zu reinigen. Ziehen Sie den Netzstecker aus der Steckdose, um den Rechner vollständig vom Stromnetz zu trennen. Setzen Sie den Rechner keiner zu groBen Hitze aus.

• Bevor Sie den Rechner an das Netz anschließen, prüfen Sieitte, ob die Spannungs- und Frequenzangaben des Typenschilds mit denen des ortlichen Netzes übereinstimmen.
• Decken Sie den Rechner im eingeschalteten Zustand nicht ab; dies kann zur Überhitzung führen.
• Verwenden Sie zur äußerten Reinigung des Rechners keine organischen Verdünner wie Alkohol.
• Setzen Sie den Rechner keiner direkten Sonneneinstrahlung aus. Auch schnelle Temperaturänderungen, hohe Luftfeuchtigkeit oder Schmutz sollenn vermieden werden.
• Lassen Sie Reparaturen nur von einem ausgebildeten Servicetechniker vornehmen.
• Zur Verwendung der am Ende dieser Anleitung befindlichen Rechenbeispiele schalten Sieotide das Druckwerk ein. Sofern die Schalterstellung während einer Berechnung geändert werden muss, wird die korrekte Stellung in einer Zeichnung angezeigt.
• Der Schalter OFF/ON/P/CONV befindet sich oberhalb der Zahlentasten. Beim Einschalten des Rechners wird der interne Speicher gelöscht. Der Rechner ist jetzt betriebsbereit.
  Stromschlaggefahr. Das Gerät enthalt keine vom Anwender zu reparierenden Teile. Reparaturen sind stets von qualifizierten Technikern vorzunehmen.
  Die Netzsteckdose solle in der Nane des Rechners angebracht und leicht zuganglich sein. Sie konnen somit im Notfall den Rechner schnell vom Netz trennen.
• Das Gerät ist vor Rauch, Staub, Schmutz, Erschütterungen, Schlageinwirkungen, Chemikalien, Feuchtigkeit, Hitze und direkter Sonneneinstrahlung zu schätzen.

Achtung: Bei Trennung vom Netz bleiben alle gespeicherten Daten erhalten.

Bestimmungsgemäß Verwendung

Dieser druckende Tischrechner ist ausschließlich für die geschäftliche Verwendung in Räumen vorgesehen. Andere Verwendungen gelten als nicht bestimmungsgemäß.

Wichtiger Transporthinweis

Im Transportschadensfall ist das Gerät in der Originalverpackung mit Bedienungsanleitung und Zubehör zurückzusenden.

Reinigung

Wischen Sie das Gerät gelegentlich mit einem feuchten Tuch ab. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder Chemikalien.

Entsorgung

Das Gerät ist über eine Sammelstelle des lokalen Entsorgungsträgers (z. B. Wertstoffhof) zu entsorgen. Das nebenstehende Symbol weist Sie darauf hin, dass das Gerät nicht über den Hausmüll entsorgt werden darfl! Gemäß Elektro- und Elektronik-gerätegesetz sind Elektro- und Elektronik-Altgeräte über die separate Abfallerfas-sung zu entsorgen.

Verpackungsmaterialien müssen entsprechend den lokalen Vorschriften entsorgt werden.

Batterien gehoren nicht in den Hausmüll. Hierfür stehen an bestimmten Stellen (Supermarkten, Elektrogeschäften) spezielle Behälter zur Verfugung.

Einsetzen oder Auswechseln der Papierrolle

1. Schneiden Sie die Kante der Papierrolle mit einer Schere rechtwinklig ab und führen Sie das Papier in den Schlitz ein.
2. Schalten Sie die Spannung über den Schalter POWER ON ein und betätigten Sie die Papiervorschubtaste, bis das Papier am anderen Ende des Rechners austritt.
3. Öffnen Sie die Papierhalterung und drücken Sie die Halteklammern keinlich auseinander. Die neue Rolle kann jetzt in die Halterung eingesetzt werden.
4. Papierrolle entnehmer: Schneiden Sie das Papier an der Rolle ab undziehen Sie das Papier nach vorne aus dem Rechner. Die Rolle kann jetzt entnommen werden.

Achtung: Wird das Papier von hinten aus der Maschine gezogen, kann das Druckwerk beschädigt werden.

Auswechseln des Farbbands

1. Schalten Sie die Spannungsvorsorgung über den Schalter POWER OFF aus.
2. Heben Sie den Deckel vom Druckwerk ab.
3. Verschieben Sie den Rollenhalter undnehmen Sie beiden Rollen ab.
4. Setzen Sie die neuen Rolten mit der schwarz druckenden Seite nach oben ein. Das Farband muss in der korrektenichtigung in die Bandführung eingefädelt werden.

Richtung korrekt

Richtung falsch

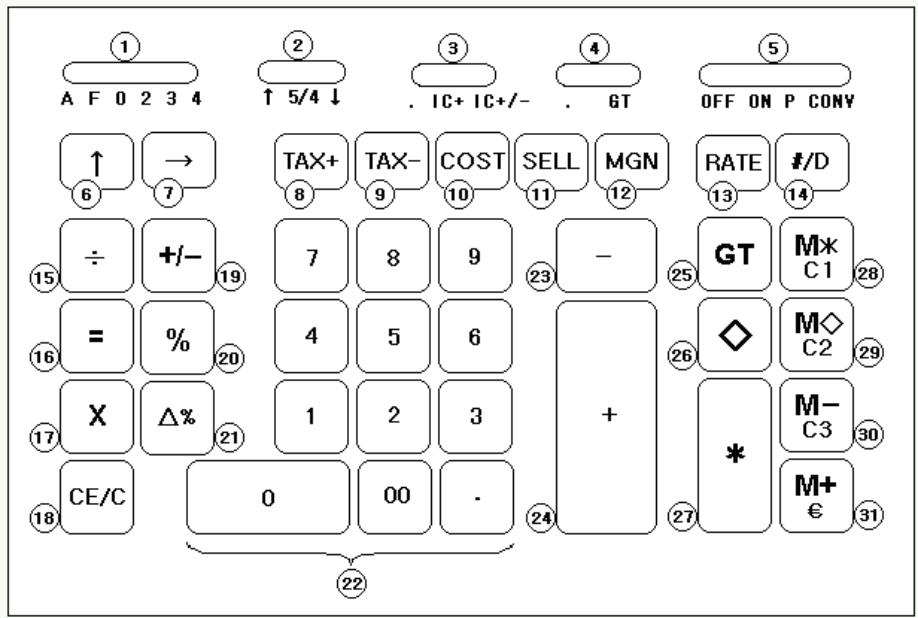

2 Tastatur, Display und Schalter Tastatur

1. Dezimalstellenanzeige	11. Verkauf	22. Numerische Taten
2. Rundung	12. Gewinn	23. Subtraktion
3. Postenzähler	13. Steuersatz	24. Addition
4. Gesamtsummeneinstellung	14. Nichtrechen-/Datumstaste	25. Gesamtsumme
5. Aus, An, Drucken, Währungsumrechnung	15. Division	26. Zwischensumme
6. Papiervorschub	16. Ergebnis	27. Summe
7. Rückstelltaste	17. Multiplikation	28. Speichersumme / C1
8. Steuer +	18. Löschen/Eingabelöschen	29. Zwischensumme Speicher / C2
9. Steuer -	19. Vorzeichenwechsel	30. Subtraktion Speicher / C3
10. Kosten	20. Prozent	31. Addition Speicher / €
	21. Delta-Prozent

Display

GT M COST SELL MARGIN RATE TAX + %

- 88888888888888

Anzeigen

"-" Minuszeichen:

Negative Ergebnisse werden im Display durch ein Minuszeichen und auf dem Ausdruck in roter Schrift angezeigt.

"M" Speicheranzeige:

"M" im Display zeigt an, dass der Speicher einen Wert enthalt.

"E" Fehler/Überlauf

"E" wird bei Division durch Null oder unzureichender Zeichenanzahl angezeigt.

Schalter

Wahlschalter Dezimalstellenanzeige

A 0 2 3 4 F Wahlschalter Dezimalstellenanzeige

Legt die Anzahl der im Display oder auf dem Ausdruck angezeigten Dezimalstellen fest.

A (Additionsmodus)

Bei Additionen oder Subtraktionen wird der Dezimalpunkt automatisch zwei Stellen nach links gesetzt. Der Dezimalpunkt kann auch beliebig eingestellt werden. Drücken Sie dazu die Dezimalpunkt taste an der gewündsten Stelle. Alle Ergebnisse werden mit zwei Nachkommenstellen (nach dem Punkt) angezeigt.

F Mit dieser Einstellung werden Fließkommazahlen angezeigt (max. 12).

Bei mehr als 12-stelligen Ergebnissen werden die restlichen Zahlen weggelassen. In thisem Modus ist die Rundungsfunktion deaktiviert.

0,2,3,4 Voreinstellung Dezimalstellenanzeige.

Mit dieser Einstellung wird die Anzahl der Dezimalstellen fest voreingestellt. In this Modus ist die automatische Rundungsfunktion aktiviert.

Wahlschalter Rundungsverfahren

↑5/4↓ WahlschalterRundungsverfahren

Immer aufrunden.

5/4 Bei dieser Einstellung wird die Zahl automatisch auf- oder abgerundet.

Die letzte Zahl bleibt unverändert, wenn ihr ein Wert zwischen 0 und 4 folgt. Liegt der Folgewert zwischen 5 und 9, wird die voraufgehende (letzte) Zahl aufgerundet.

↓ Immer abrunden.

Wahlschalter Postenzahler

• IC+ IC+/ Wahlschalter Postenzahler
  Berechnung ohne Postenzahler.
  IC+ Berechnung mit Vorwartszahler.
  IC+/- Berechnung mit Vorwärts-/Rückwärtszähler

Beispiel IC+:	Beispiel IC+/-:
1. +	1. +
2. +	2. +
3. +	3. +
4. -	4. -
5. -	5. -
005	001
3. -T	3. -T

Wahlschalter Gesamtsumme

• GT Schalter Gesamtsumme
  Normaler Rechenmodus mit Speichertasten.

GT Gesamtsumme

Endergebnisse von Additionen und Subtraktionen werden unter Berücksichtigung des Vorzeichens automatisch im GT-Speicher aufsummiert. Der Wert im GT-Speicher wird über die Taste [GT] abgerufen.

Wahlschalter Betriebsart, Sigma- oder Gesamtsummenmodus

OFF ON P CONV Wahlschalter Aus, Nicht Drucken, Drucken, Währungsumrechnung

OFF (AUS) Schaltet den Rechner ab.

ON (AN) Schaltet den Rechner mit deaktiviertem Druckwerk an. Der Drucker wird nur bei Betätigung der Papiervorschub- oder der [/D]-Taste aktiviert.

P Das Druckwerk ist bei eingeschalteten Rechner immer aktiviert.

CONV Betriebsart Währungsumrechnung. Die Speichertasten sind mit den Funktionen [C1], [C2], [C3] und [€] belegt.

3 Tastenfunktionen

[↑] Taste Papiervorschub

Transportiert Papier von der Rolle durch den Rechner.

[→] Rückstelltaste

Löscht die zuletzt eingebene Zahl. Hierüber konnen Fehleingaben korrigiert werden, ohne die gesamte Eingabe wiederholen zu müssen.

[TAX +] Taste Steuer plus

Berechnet Werte einschließlich STEUERN zu dem über die Tasten [RATE] und [TAX+] eingegebenen Steuersatz.

[TAX -] Taste Steuer minus

Berechnet Werte ohne STEUERN zu dem über die Tasten [RATE] und [TAX+] eingegebenen Steuersatz.

[COST] Taste Kosten

Dient der Eingabe der Selfstkosten bzw. der Summenberechnung ohne Gewinnmarge.

[SELL] Taste Verkauf

Dient der Eingabe des Verkaufspreises bzw. der Summenberechnung einschließlich Gewinnmarge.

[MGN] Taste Gewinnmarge

Dient der Eingabe bzw. Berechnung der Gewinnmarge.

[RATE] Taste Steuersatz

Dient der Festlegung des Steuersatzes.

[#/D] Taste Nicht Rechnen/Datum

Druckt den eingebeken Wert als Rechnungsummer mit der Markierung "#" ganz links auf dem Papier.

[÷] Taste Division

Führt automatische und konstante Divisionen durch. Es werden auch logische Zwischenschritte ausgeführht. Über die Taste [÷] erfolgt die Division auch bei gedrückter Taste [%] , [M+] , [M-] , [x] oder [÷] . jeder Teiler (außer den Werten [M+] und [M-] ) wird als Konstante beibehalten, bis die Taste [x] , [÷] oder [CE/C] betätig wird.

[TateErgebnis]

Gibt das Ergebnis in Deltaprozent, Bruttogewinnmarge, Multiplikation oder Division zurück.

Führt automatische und konstante Multiplikationen durch. Es werden auch logische Zwischenschritte ausgeführrt. Die eingebene oder gedruckte Zahl wird als Faktor verwendet.

Über die Taste [x] erfolgt die Multiplikation auch bei gedrückter Taste [%], [M+] , [M-] , [x] oder [÷] . Jeder Faktor (außer den Werten [M+] und [M-] ) wird als Konstante beibehalten, bis die Taste [x], [÷] oder [CE/C] betätig wird. Jeder Faktor wird als Konstante beibehalten.

[C/CE] Taste Löschen/Eintrag Löschen Einmalige Betätigung löscht den eingegebenen Wert. Zweimalige Betätigung löscht den Pufferspeicher und die Berechnung (der Speicherinhalt bleibt erhalten: [M*/M]).

[+/-] Taste Vorzeichenwechsel Vertauscht das Vorzeichen der angezeigten Zahl.

[%] Prozenttaste Fuhrt bei [x] oder [± ] eine Prozentrechnung durch.

[△%] Taste Deltaprozent Nimmt einen automatischen Vergleich zweier Werte und die Berechnung der prozentualen Veränderung vor.

[0]-[9],[00] & [•] Zifferntasten und Taste Dezimalpunkt
Dieser Rechner verfügbar über ein normales Tastenfeld mit 10 Ziffern, einer Doppelnull sowie einer Dezimalpunktttaste. Die Zahlen werden eingegeben wie geschrieben.
Wird die Dezimalpunktstaste während einer Eingabe mehr als einmal betägt, gilt nur der zuerst eingegebene Dezimalpunkt.

[-] Minustaste Zur mehrmaligen Subtraktion der gleichen Zahl wird die Zahl einmalig eingegeben und die Taste [-] dann so oft wie erforderlich betägt. Wird die Tatestrekt nach der Taste [%] betätig, wird der prozentuale Betrag abgezogen.

[+] Plustaste Fugt der Zahl im Pufferspeicher einen Betrag hinzu. Zur mehrmaligen Addition der gleichen Zahl wird die Zahl einmalig eingebehen und die Taste [+ ] dann so oft wie erforderlich betägt. Wird die Tastes direkt nach der Tastes [%] betätig, wird der prozentuale Betrag addiert.

[GT] Taste Gesamtsumme Druckt und löscht die gespeicherte Gesamtsumme.

[T] Taste Zwischensumme Druck den Speicherinhalt, aber löscht ihn nicht.

[∗] Taste Summe Druckt und löscht die Zahl im Pufferspeicher. Wird die Taste bei gesettem Schalter “GT” betätig, wird das Ergebnis automatisch dem Betrag im GT-Speicher hinzuaddiert.

[T M*/C1] Taste Speichersumme Zeigt, druckt und löscht den Inhalt des unabhängigen Speichers. Taste C1 Taste Währung 1. Ermöglicht die Eingabe einer Zahl als Währung C1 und ihre Umrechnung in Euro oder die Währung C2 bzw. C3. Wird vorher die Taste Eigene Währung (Taste €), C2 oder C3 betägt, erfolgt eine Umrechnung der angezeigten Zahl in die Währung C1.

[M/D/C2]

Taste Zwischensumme Speicher

Zeigt und druckt den Inhalt des unabhängigen Speichers.

Taste C2

Taste Währung 2. Ermöglicht die Eingabe einer Zahl als Währung C2 und ihre Umrechnung in Euro oder die Währung C1 bzw. C3.

Wird vorher die Taste Eigene Währung (Taste €), C1 oder C3 betägt, erfolgt eine Umrechnung der angezeigten Zahl in die Währung C2.

[M-/C3]

Taste Speicher Minus

Subtrahiert einen Betrag vom Speicherinhalt. Eine gerade durchgeführte Berechnung wird mit Betätigung der Taste Speicher Minus abgeschlüssen und das Ergebnis vom Speicherinhalt subtrahiert.

Taste C3

Taste Währung 3. Ermöglicht die Eingabe einer Zahl als Währung C3 und ihre Umrechnung in Euro oder die Währung C1 bzw. C2.

Wird vorher die Taste Eigene Währung (Taste €), C1 oder C2 betägt, erfolgt eine Umrechnung der angezeigten Zahl in die Währung C3.

[M+/€]

Taste Speicher Plus

Addiert einen Betrag zum Speicherinhalt. Eine gerade durchgeführte Berechnung wird mit Betätigung der Taste Speicher Plus abgeschlossen und das Ergebnis zum Speicherinhalt addiert.

Taste €

Taste Eigene Währung. Ermöglicht die Eingabe einer Zahl als Betrag in Euro und ihre Umrechnung in die Währung C1, C2 bzw. C3.

Wird vorher die Taste C1, C2 oder C3 betätig, erfolgt eine Umrechnung der angezeigten Zahl in die Währung Euro.

4 Technische Daten

Netzanschluss:	230 V~, 50/60 Hz
Leistungsaufnahme:	11 W
Kapazität:	Anzeige: 12 Ziffern Ausdruck: 12 Ziffern
Druckwerk:	2 Farben
Papiergroße:	57,5 mm ± 0,5 mm
Betriebstemperatur:	0° — 40°C
Abmessungen:	295 x 210 x 72 mm
Gewicht:	1,53 kg

Garantie

Sollte sich an Ihr gemäß wider Erwarten ein technisches Problem ergeben, beachten Sieitte folgende Punkte:

Die Garantiezeit für Ihr Gerät beträgt 24 Monate.
Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.
- Sollte ein Problem aufreten, rufen Sieitte zuerst unsere Hotline an:

0180 5 007514 (0,14 Euro pro Minute)

Oft kann unser Fachpersonal telefonisch weiterhelfen.

• Kann jeder der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Originalverpackung an folgende Anschrift zu halten:

Weg zum Wasserwerk 10

45525 Hattingen

Garantiereparaturen konnen nur mit beigeufigtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen

Ohre Olympia Business Systems Vertriebs GmbH

1 Safety Information

Weg zum Wasserwerk 10

Weg zum Wasserwerk 10

45525 Hattingen

Olympia Business Systems Vertriebs GmbH

Weg zum Wasserwerk 10

45525 Hattingen

Weg zum Wasserwerk 10

45525 Hattingen

4 Technische gegevens

Weg zum Wasserwerk 10

45525 Hattingen

Weg zum Wasserwerk 10

D-45525 Hattingen

Vase Olympia Business Systems Vertriebs GmbH

2006/95/EEC (Niederspannungsrichtlinie / Low Voltage Directive, LVD):

EN 60950-1:2006

2004/108/EEC (Elettromagnetische Verträglichkeit, EMV / Electro-Magnetic-

OLYMPIA Business Systems Vertriebs GmbH

Weg zum Wasserwerk 10

45525 Hattingen

Phone: 0 23 24 / 68 01-0

Fax: 0 23 24 / 68 01-99

E-Mail: [e-mail]
