BEDIENUNGSANLEITUNG TALIKA CT FABER

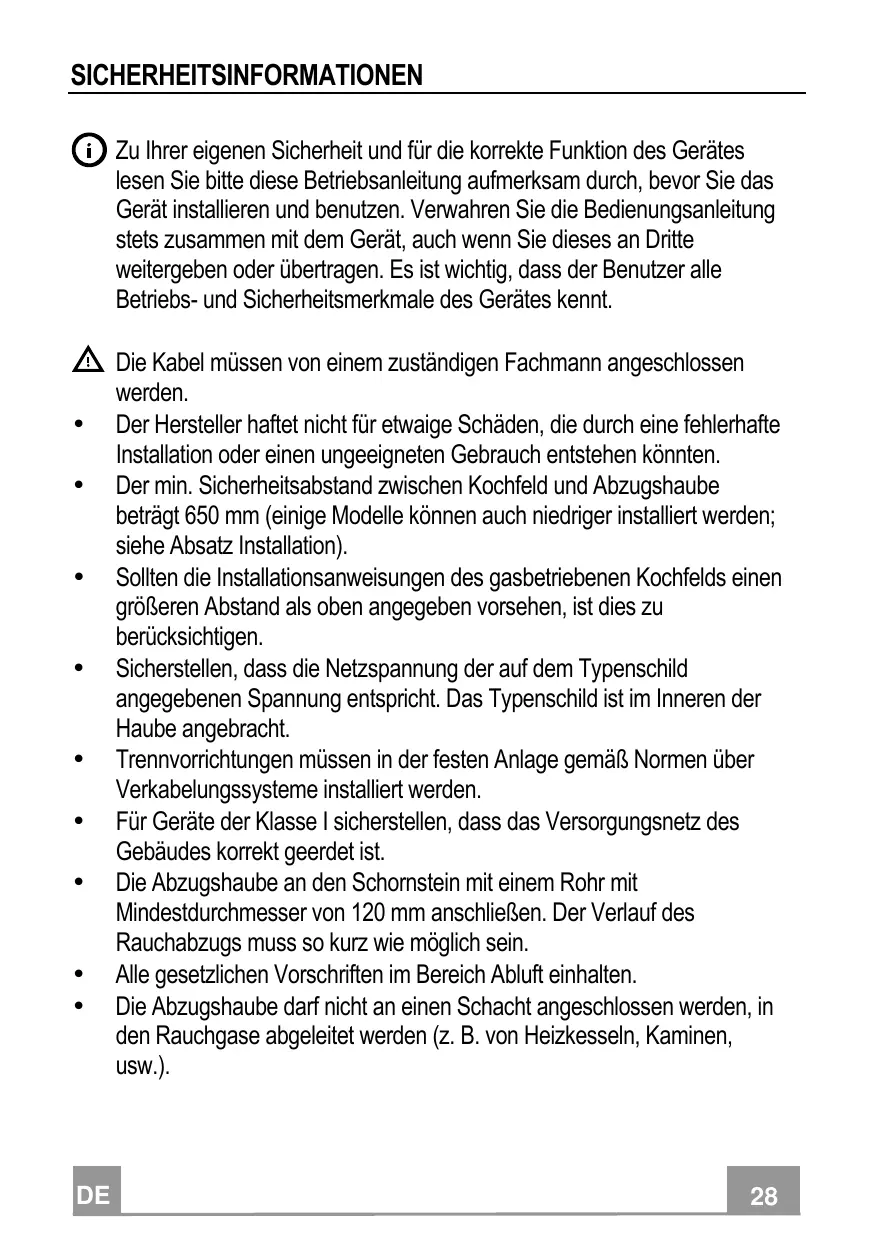

SICHERHEITSINFORMATIONEN 28

CHARACTERISTIKEN 31

MONTAGE 33

BEDIENUNG 36

REINIGUNG UND WARTUNG 38

INDICE

ES

Zu ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lessen Sieitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie these an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmernale des Gerätes kennt.

Die Kabel mussen von einem zuständigen Fachmann angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch eine fehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen konnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eineige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigigen.
• Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht. Das Typenschild ist im Inneren der Haube angebracht.
• Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.

• Für Geräte der Klasse I sicherstellen, dass das Versorgungsznetz des Gebäudes korrekt geerdet ist.
  Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein.
  Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  Die Abzugshaubearfnd nicht an einen Schacht angeschlssen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).

• Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt,arf der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.
  Die Luftarf nicht durch einen Kanal abgelassen werden, der als Rauchabzug fur Gasgeräte oder Geräte verwendet wird, die mit anderen Brennstoffen betrieben werden.

• Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
• Den Stecker in eine den einschlagigen Vorschriften entsprachende zugängliche Steckdose stecken.
• Was die technischen und Sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNING: Bevor die Haube installiert wird, die Schutzfolien abziehen.
Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.
WARNUNG: Die mangelnde Verwendung von Schrauben und Befestigungselementen gemäß der vorliegenden Anleitung kann zu Stromschlaggefahr führen.
- Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
- Auf keinen Fall unter der Haube flambieren: Dabei können ein Brand entstehen.
- Dieses Gerätarf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerätspielern. Vom Benutzer auszuführende Reinigungsa- und Wartungsarbeitenden dürfen nicht von Kindern ausgeführten werden, sofern sie nicht darauf beaufsichtigt werden.
- Kinder mussen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät speien.

• Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen.

Die frei zugänglichen Teile konnen während des Kochens mit Kochgeräten sehr heißt werden.

Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.
- Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüfung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).
Schutzschild bei Rissbildung ersetzen. Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieser Produkte können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

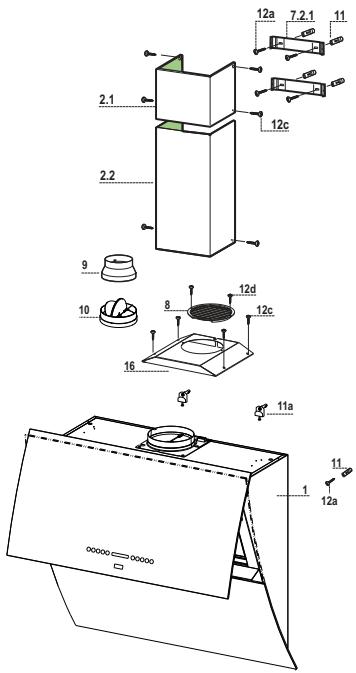

Koponenten

Bez.	Menge	Produktkomponenten
1	1	Haubenkörper komplett mit: Steuerungen, Beuch-tung, Ventilatorgruppe, Filter
2.1	1	Oberer Kaminteil
2.2	1	Unterer Kaminteil
8	1	Luftstromrichtungsgitter Luftauslass
9	1	Redukptionsflansch 150-120
10	1	Flansch mit Ruckstauklappe (Option)
16	1	Filterdeckel

Menge Dokumentation 1 Betriebsanleitung

Bez.	Menge	Installationskomponenten
7.2.1	2	Befestigungsbügel oberer Kamin
11	5	Dübel
11a	2	Düb SB 12/10
12a	5	Schrauben 4,2 x 44,4
12c	10	Schrauben 2,9 x 6,5
12e	2	Schrauben 2,9 x 9,5

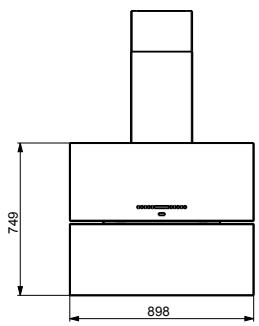

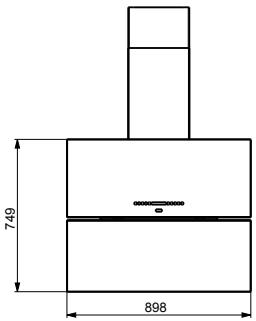

Die Abmessungen ändern sich je nach Ausführung

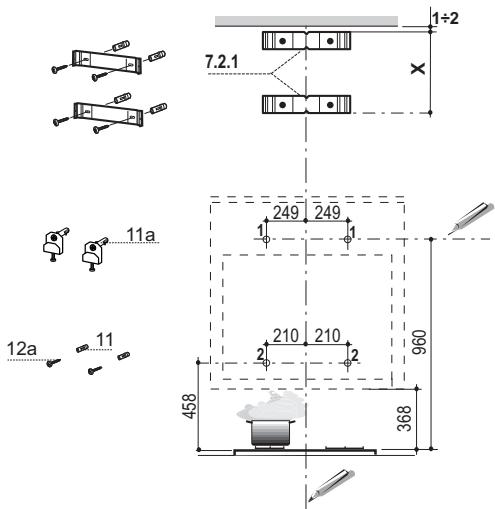

Bohren der Wand und Befestigung der Bügel

An der Wand anziehnen:

• eine senkrechte Linie bis zur Decke oder zum oberen Rand in der Mitte des Installationsbereichs der Haube,

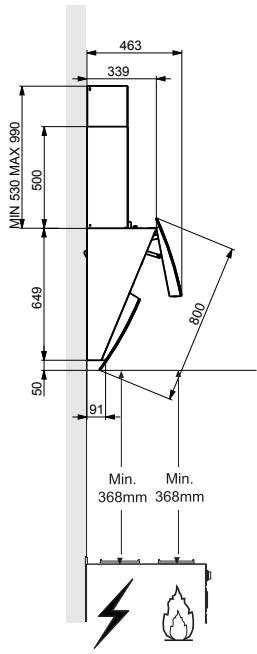

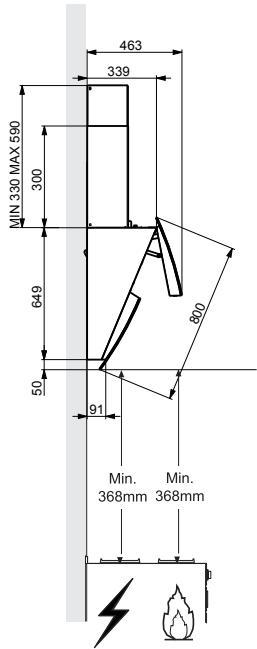

• eine waagrechte Linie mindestens 960mm oberhalb der Kochmulde.
• 249 mm rechts von der senkrechten Bezugslinie einen Punkt (1) auf der waagrechten Linie kennzeichnen.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüften.
• Wie angegeben 210mm rechts von der senkrechten Bezugslinie und 458mm oberhalb der Kochmulde einen Punkt (2) kennzeichnen.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüften.
• Die gekennzeichneten Punkte (1) mit einem Bohrer 12mm bohren.
  Die gekennzeichneten Punkte (2) mit einem Bohrer 8mm bohren.
• Die Düb mel mit dem Bügel 11a in die Bohrungen (1) einfügen und festschrauben.
• Den Dübel 11 in die Bohrungen (2) einfügen.
• Den Bügel 7.2.1 wie angegeben 1 - 2mm unterhalb der Decke oder der oberen Begrenzung anlagen und seinen Mittelpunkt (Einschnitt) an der senkrechten Bezugslinie austrichten.
  Die Mitte der Llicher des Bügels kennzeichnen.
• Den Bügel 7.2.1 wie angegeben X mm unterhalb des ersten Bügels (X = Höhe des mitgelieferten oberen Kaminteils) anlagen und seinen Mittelpunkt (Einschnitt) an der senkrechten Bezugslinie ausrichten.
  Die Mitte der Lieder des Bügels kennzeichnen.
  Die gekennzeichneten Punkte mit einem Bohrer 8mm bohren.
  Die Düb 11 in die Bohrungen einfugen.
  Die Biegel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

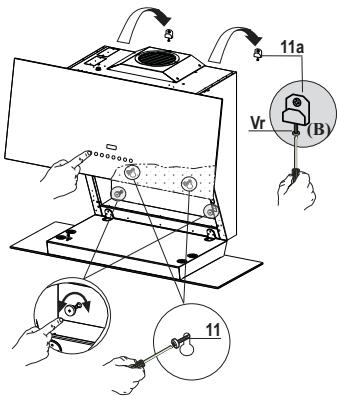

Montage des Haubenkörpers

• Die beiden Schrauben Vr der Bügel 11a auf den Hubeginn (B) regulieren.
• Den Haubenkorper an den 2 Bügeln 11a einhaken.
• Beim Anschlieben der Haube an das Netz einen zweipoligen Schalter mit einer Öffnung der Kontakte von mindestens 3mm zwischenshalten.
• Das obere Paneel Herausziehen. (Siehe Absatz GEBRAUCH)
  DieunteKlapncachuntenaufklappen.
  Die Fettfilter an den speziellen Griffen Herausziehen.
  Vom Haubeninneren her den Haubenkorper mit Hilfe der Schrauben Vr niveillieren.

Achtung: sollte die wichtere Mauer unregelmäßig sein und damit eine nicht perfekte Ausrichtung der zwei Paneele verursachen, drehen Sie die zwei Rändelschrauben unter im Inneren der Haube bis Sie die perfekte Ausrichtung der zwei Glaspaneele erreichen.

Die Sicherungsschraube 11 einschrauben.
- Die Fettfilter wieder einbauen und das obere Paneel verschreiben. (Siehe Absatz GEBRAUCH)
Die Abzugshaube von der Netzversorgung trennen.

Achtung: Trifft die Klappe beim Öffnen oder Schließen auf ein Hindernis, wird sie blockiert. Nachdem das Hindernis beseitigt und die Taste erneut gedrück wurde, öffnet sich die Klappe.

Achtung: Im Störungsfall die Schmelzserhung kontrollieren.

Auswechseln der Schmelzsicherung

• Die Schmelzsicherung befindet sich oben links; den Sicherungshalter wie angegeben ausschrauben und die Sicherung durch eine neue, gleichwerte Sicherung ersetzen.

Anschluss

Anschluss Im Abluftbetrieb

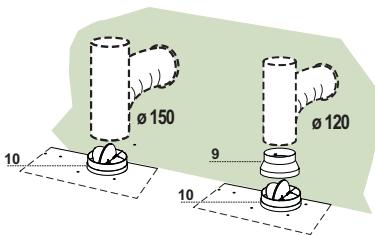

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø150 oder 120mm) an die Außenrohrleitung angeschlossen werden.

Anschlussrohres ±b 150

• Den Flansch mit Ruckstauklappe 10 anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu er-forderliche Material wird nicht mitgeliefert.

Anschlussrohres ±b 120

• Bei Verwendung eines Anschlussrohres 120 den Reduzierflansch 9 am Flansch mit Ruckstauklappe 10 anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu er-forderliche Material wird nicht mitgeliefert.
  Eventuell vorhandene Aktivkohlefilter entnehmer.

Für die Installation in Umluftversion muss das optionale Kit „Aktivkohle-Filtereinsatz“ erworben werden.

• Das Winkelstück der Kaminbefestigung entfern
• Den Filterdeckel am Luftausgang mit den vier Schrauben 12c (2,9 x 6,5) fixieren.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12d (2,9 x 9,5) beim Austritt der Rückzufuhrenden Luft fixieren.

ELEKTKROANSCHLUSS

Die Haube wieder an die Stromversorgung anschließen.
- Zum Öffnen des oberen Paneels die Taste “A” (siehe Abschnitt “Gebrauch”) länger als 2 Sekunden gedrückt halten.
- Die Fettfilter entfernen (siehe Abschnitt "Wartung"). Kontrollieren, dass der Verbinder des Stromkabels korrekt in der Steckdose des Sauggerätes sitzt

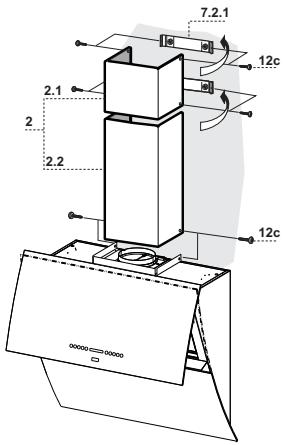

Kaminmontage

Oberer Kaminteil

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schreiben.
• Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren.

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schlieben.
• Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12c fixieren.

Schalttafel

Taste	Funktion	Display
A	Klappe geschlossen: Bei zirka 2 Sekunden langem Drücken wird die Klappe geöffnet und der Motor bei der zutezt programmierten Geschwindigkeit eingeschalt. Klappe offen: Durch kurz des Drücken wird der Motor ein- oder ausgeschalt.	Zeigt die eingestellte Gebläsestufe an.
B	Vermindert die Betriebsgeschwindigkeit.	Die leuchtenden Segmente halten ab.
C	Erhöht die Betriebsgeschwindigkeit.	Die leuchtenden Segmente halten zu.
D	Aktiviert/Deaktiviert die intensive Geschwindigkeit. Diese Geschwindigkeit ist auf 10 Minuten eingestellt, nach denen Ablauf keht das System zur zuvor gewährten Gebläsestufe zureich. Für die Beseitigung von sehr intensiven Kochdünsten geeignet. Nicht aktivierbar, wenn die Funktion 24H aktiv ist.	I blinking und alle Segmente auf dem Display lechten.
	Mit zirka 5 Sekunden langem Gedrückhalten der Taste bei abgeschalten Verbrauchen (Motor+ Licht) und ohne vorliegende Alarme, wird der Alarm der Aktivkohlefilter aktiviert/deaktiviert.	2 Mal Blinken von "C" - Alarmaktiviert. 1 Mal Blinken von "C" - Alarmdeaktiviert.
E	Aktiviert/Deaktiviert die 24H Geschwindigkeit. Diese Funktion aktiviert den Motor bei einer Gebläsestufe, welche für 10 Minuten pro Stunde eine Saugleistung von 100 m³/h möglich. Nicht aktivierbar, wenn die Intensivgeschwindigkeit oder Delay zugesahlt ist.	Zeigt 24 an und die Segmente am Display schalten sich nacheinanderin.
	Mit zirka 5 Sekunden langem Gedrückhalten der Taste bei abgeschalten Verbrauchen (Motor+ Licht) und ohne vorliegende Alarme, wird die Fernbedienung aktiviert/deaktiviert.	(2 Mal Blinken LED-Balken Motor) - Fembedienung aktiviert. (1 Mal Blinken LED-Balken Motor) - Fembedienung deaktiviert.
F	Aktiviert/Deaktiviert Delay. Bei eingeschättem Motor aktivierung (ausgenommen Intensivgeschwindigkeit und 24H). Aktiviert das automatische Abschalten von Motor und Beleuchting um 30 Minuten verzögert.	Zeigt das Symbol einer Uhran.
	Aktiviert/Deaktiviert mit 5 Sekunden langem Drücken den Modus Tastaturspere, um zum Beispiel das Glas zureigen.	Die LEDs schalten sich nacheinanderin.
G	Lös ein Reset des Alarms für Filtersätigung aus, indem die Taste zirka 3 Sekunden gedrück wird, während alle Verbraucher (Motor + Licht) abgeschalte sind	Nach 100 Betriebsstunden zeigt das Symbol Tropfen die Sätigung der Metallfilter an. Nach 200 Betriebsstunden zeigt C die Sätigung der Aktivkohlefilter an.
H	Verändert bei jeder Drücker der Taste zyländisch die Intensität der Beleuchting.	-
I	Klappe geschlossen: Durch zirka 2 Sekunden langes Drücken wird die Klappe halb geöffnet und die Beleuchting bei maximaler Intensität eingeschalt, wobei die Intensität mit der Tasse H verändert werden kann. - Bei emeutem Drücken dieser Tasse geht die Beleuchting aus und die Klappe schlieft. - Bei Drücken der Tasse A, Beleuchting aus und Motorbetrieb nur bei den ersten beiden Gebläsestufen. Klappe offen: Schaltet bei kurzem Drücken die Beleuchting ein oder aus.	-
L	Klappe geschlossen: Bei zirka 2 Sekunden langem Druppen wird die Klappe geöffnet und der Motor bei der dritten Geschwindigkeitstufe und die Beleuchting bei maximaler Intensität eingeschalt. Klappe offen: Bei zirka 2 Sekunden langem Druppen geht alles aus, Motor und Beleuchting, jegliche Funktion wird annulliert und die Klappe besteht.	-

Achtung:

Während Öffinen und Schliefen verfügt das Panel über eine Schutzvornichtung, welche bei Blockierung der Bewegung bis zu 6 Mal versucht die Gangrichtung umzukehren, bevor die definitive Blockierung durch die blinkende Emotion „“ gemeldet wird. Darach das die Bewegung beherrnde Hinderis sofern möglich beseitig, und 2 Sekunden lang die Taste L dricken. Das Panel wird ein weiteres Mal höstens 6 Versuche unternehmen, um zu schliefen oder zu öffnen, und keht bei Misserfolg zum Blockierungsstatus zureich. In dieser Fall muss der Technische Kundendienst hinzugezogen werden.

FERNBEDIENUNG

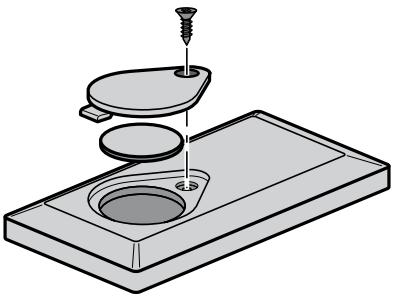

Dieses Gerät kann per Fernbedienung, die mit einer 3V-Batterie vom Typ CR2032 (nicht mitgeliefert) versorgt wird, bedient werden.

• Die Fernbedienung nicht in der Höhe von Wärmequellen ablegen.
• Altbatterien zum Schutz der Umwelt in Sammelboxen entsorgen.

Bedienfeld der Fernbedienung

Φ	Φ	Motor	Klappe geschlossen: Öffnet die Klappe und schaltet den Motor bei der zuletzt programmierten Geschwindigkeit ein.
			Klappe offen: On / Off Motor
			Bei 2 Sekunden langem Drücken:a) Wenn Klappe offen Motor + Beleuchting Off.b) Wenn Klappe geschlossen wird sie geöffnet und Beuleuch-tung + Motor On.
	Φ↑	-	-
	ΦΦ	-	-
Φ	Φ	Licht	Klappe geschlossen: Öffnet die Klappe halb und schaltet die stärks-te Beleuchtung ein.
			Klappe halboffen: Schaltet die Beleuchtung aus und schließt die Klappe.
			Klappe offen: On / Off Beleuchtung.
Φi	ΦII	Intensivgeschwindig-keit	Aktiviert die Intensivgeschwindigkeit.
Φ	ΦIII	Delay	Aktiviert die Funktion Delay.
			Bei 2 Sekunden langem Drücken: Aktiviert/Deaktiviert die Funkti-on 24H.
+		-	Erhöht bei jedem Drücken die Betriebsgeschwindigkeit.
-		-	Erhöht bei jedem Drücken die Betriebsgeschwindigkeit.

Metalfettfilter

Die Filter können im Geschirrspüller gereinigt werden und sollenn gereinigt werden, wenn das Symbol Tropfen auf dem Display erscheint bzw. mindestens ca. alle 2 Monate oder bei sehr intensivem Einsatz auch früiger.

Rückstellenden Sättigungsanzeige

Die Taste G mindestens 2 Sekunden lang drucken.

Filterreinigung

• Ist die Tur geschlossen, durch ca. 1 Sekunde langes Drücken der Taste A (siehe GEBRAUCH) öffnen.
  Die untere Klappe nach unten aufklappen.
• Die Filter einzeln entnahmen, indem sie zur Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
• Die Filter waschen, darauf aufchten, sie nicht zu verbiegen und vor der Remontage trocknen halten. (Eine eventuell im Lauf der Zeit auftretende Verfürbung der Filteroberfläche hat keinerlei Einfluss auf die Wirksamkeit des Filters.)
• Bei der Remontage darauf auf achten, dass sich der Griff an der sightbaren Außenseite befindet.

Der Aktivkohlefilter ist nicht waschbar oder regenerierbar und muss ausgewechselt werden, sobald am Display das Symbol C erscheint, oder nach mindestens 4 Monaten. Die Alarmmeldung wird.Preventivaktiviert.

Aktivierung des Alarmsignals

• Bei den Umluftversionen der Abzugshauben wird die Alarmanzeige für Filtersattigung im Augenblick der Installation oder in der Folge aktiviert.
  Die Beleuchtung und den Absaugmotor abstellen.
  Die Taste D zirka 5 Sekunden lang drücken, um die Aktivkohlefilter zu aktivieren/deaktivieren.

• 2 Mal Blinken des Symbols C Alarm für Aktivkohlefiltersattigung AKTIVIERT

• 1 Mal Blinken des Symbols C Alarm für Aktivkohlefiltersattigung DEAKTIVIER

ERSETZEN DES AKTIVKOHLE-GERUCHSFilters

Rückstellenden Sättigungsanzeige

Die Taste G mindestens 2 Sekunden lang drucken.

Ersetzen des Filters

• Ist die Tür geschlossen, durch ca. 1 Sekunde langes Drücken der Taste A (siehe GEBRAUCH) öffnen.
  Die Fettfilter ausbauen.

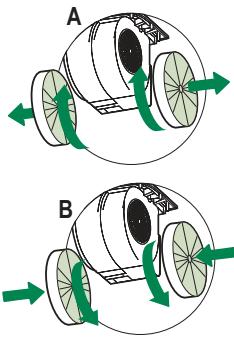

• Die gesattigten Aktivkohle-Fettfilter wie angegeben (A) entnehmen.
  Die neuen Filter wie angegeben (B) montieren.
  Die Fettfilter wieder montieren.

Beleuchtung

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.
