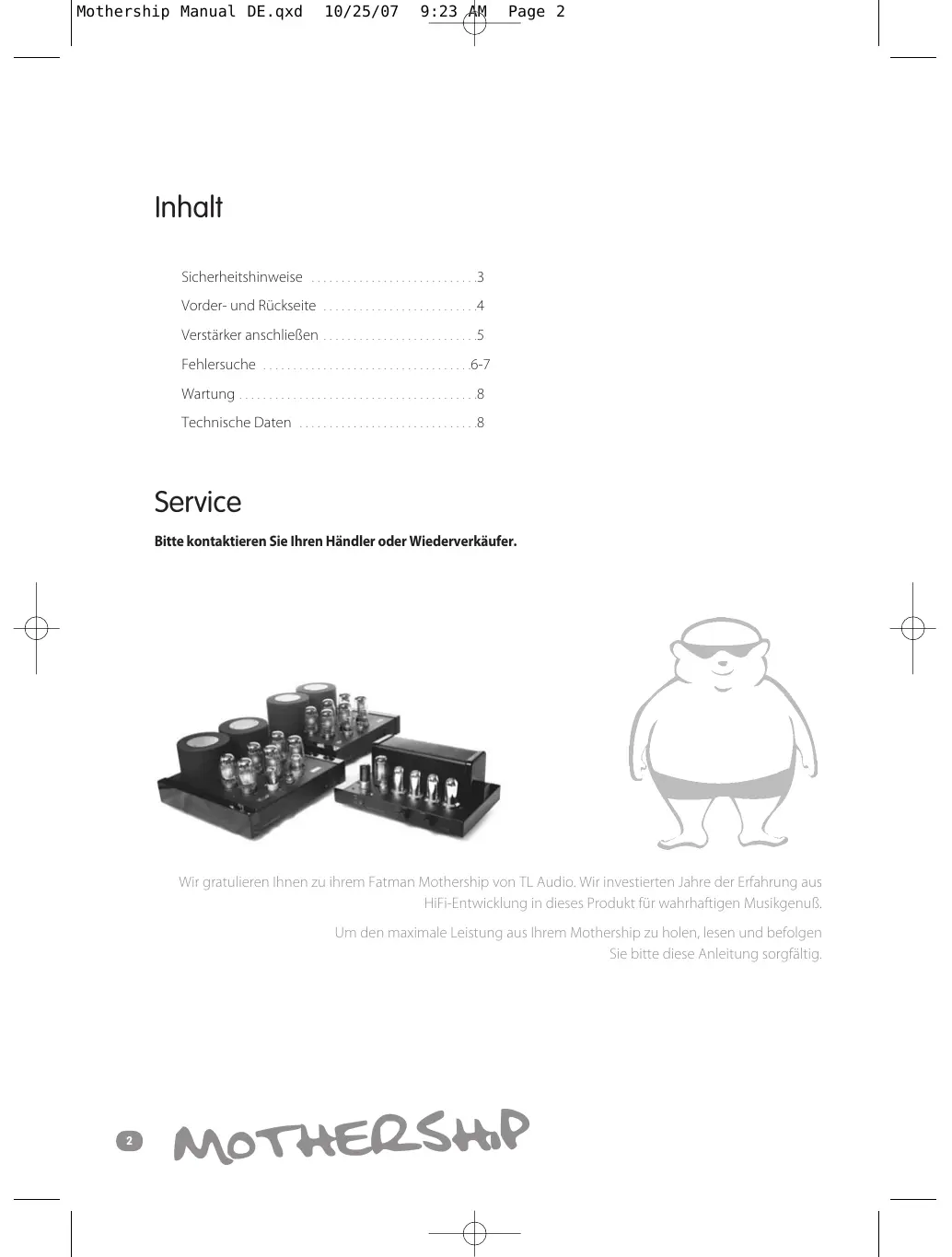

BEDIENUNGSANLEITUNG MOTHERSHIP FATMAN

Sicherheitschinweise 3

Vorder- und Rückseite 4

Veränderer anschließen 5

Fehlerische 6-7

Wartung 8

Technische Daten 8

Service

Bitte kontaktieren Sie ihren Handler oder Wiederverkäfer.

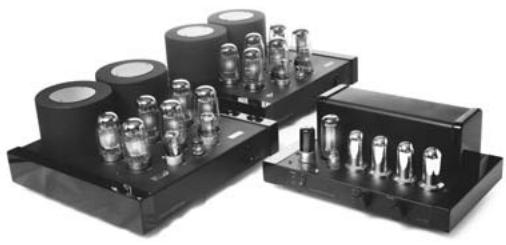

Wir gratulieren Ihnen zu ihrem Fatman Mothership von TL Audio. Wir investierten Jahre der Erfahrung aus HiFi-Entwicklung in diesen Produkt für wahrhaftigen Musikgenuß.

Um den maximale Leistung aus Ihr dem Mothership zu holen,esen und befolgen SieitteThese Anleitung sorgfaltig.

Sicherheitshinweise

Lesen Sie die Anleitung - Sie sollen alle Sicherheits- und Bedienhinweise kennen, bevor Sie den Fatman Mothership verwenden.

• Verwahren Sie die Anleitung für später an einem sicheren Ort.
• Folgen Sie detailiert den Anweisungen dieser Anleitung.
  Leisten Sie allen Sicherheitswarmungen in dieser Anleitung folge.
  Das Gerat darf NICHT in der Nane von Wasser betrieben werden. Vermeiden Sie Aufstellung nahe der Badewanne, Waschbecken, Waschmaschine, Swimmingpool, Sauna, etc.
• Setzen Sie das Gerät keinem direkten Sonnenlicht oder extremen Teparaturen oder Feuchtigkeit aus.
• Platzieren Sie das Geräte auf keinen Fall geben Heizkörpm, Kochplatten, Gasherden, offenem Feuer oder Kerzen.
• Stellen Sie das Gerät vor der Inbetriebnahme auf eine saubere, trockene und ebene Fläche.
• Lassen Sie das Gerät nicht fallen und über sie keine großen Kräfte auf die Bedienelemente aus. Stellen Sie nichts schweres darauf.
• Vermeiden Sie größere Staubansammlungen auf dem Mothership.
• Zur Reinigung verwenden Sie ein trockenes oder feuchtes Tuch aber keinesfalls Lösungsmittel.

• Stellen Sie sicher, das der Aufstellort über ausreichenden Luftautausch verfügt. Platzieren Sie den iTube keinesfalls wo die Luftzirkulation unterbrochen werden können. Vermeiden Sie Betten, Sofas, Teppiche, geschlossene Regale/Schränke und andere Bereiche, in denen mangelnde Luftzirkulation eine Überhitzung verursachen können.

• Stellen Sie sicher, dass das Gerät mit dem richtigen Netzteil angeschlossen ist. Benötigen Sie den Mothership länger nicht, ziehen Sie den Netzstecker. Verlegen Sie das Netzkabel sorgfälltig, vermeiden Sie Stolperfallen.

• Dieses Gerät kann heißt werden. Berühren Sie die Röhren nicht und halten Sie es von Babies und Kindern fern.

• Vermeiden Sie elektrische Schocks und versuchen Sie nicht, die Abdeckung zu entfernen - Es befinden sich keine anwenderelevant Teile im Inneren.
  Transportieren Sie das Gerät von einem kalten an einen warmen Ort kann sich Kondensation auf den Röhren bilden. In thisem Fall warten Sie wichtstens1 Stunde vor erneuter Inbetriebnahme. Das verhindert Undchtigkeiten oder Zerstörung der Röhren durch die plötzliche Erwärung.
  Ihr Mothership sollte bei Folgendem von einem authorisierten Fachmann gewartet werden:

• Das Netzkabel ist beschädigt.

• Das Gerät wurde durch einen Sturz beschädigt.
• Das Gerät war Wasser oder Feuchtigkeit ausgesetzt.
• Flüssigkeit hat sich auf oder in das Gerät verteil.
• Das Gerät arbeitet nicht wie gewohnt oder zeigt einen plötzliche Änderung in seinem Klang.

• Sie haben das Gerät fallen gelassen.

• Jede unauthorisierte Änderung oder Modifikation an der Technik hat den Verlust der Herstellergarantie zur Folge.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

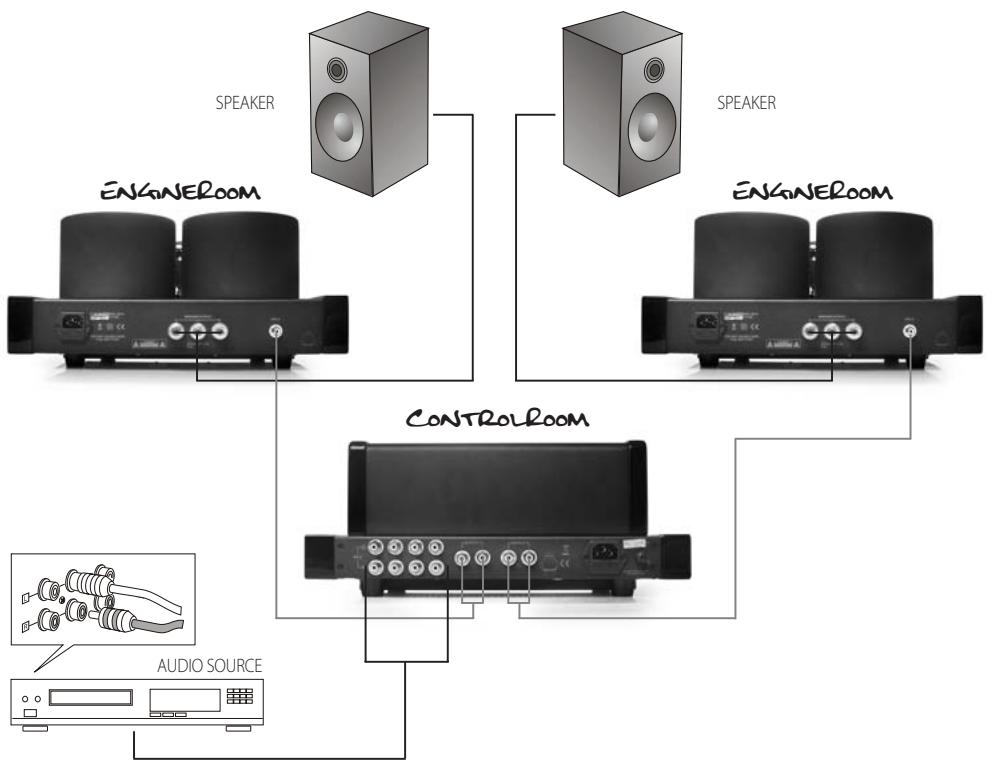

Anschlußschema

• Bevor Sie mit dem Verkabeln beginnen stellen Sie sicher, das alle zu verbindenden Geräte abgescheltet oder vom Stromnetz getrennt sind.
• Stellen Sie sichere, das alle Verbindungen zwischen den Geräten korrekt ausgeführrt sind, also L (links) zu L und R (rechts) zu R, + zu +, - zu - . Beachten Sie auch Verkabelungshinweise der Anleitungen der anzuschließlich geräte.

Schalten Sie das Gerät immer erst aus (OFF), bevor Sie es ans Stromnetz anschließen oder davon trennen.
- Wir empfehlen das Gerät bei längerem Nichtgebrauch (Urlaub, etc.) vom Stromnetz zu trennen.
- Wenn Sie Lautsprecher anschließen, stellen Sie sicher, das deren Impedanz zwischen 4 und 8 Ohm liegt.

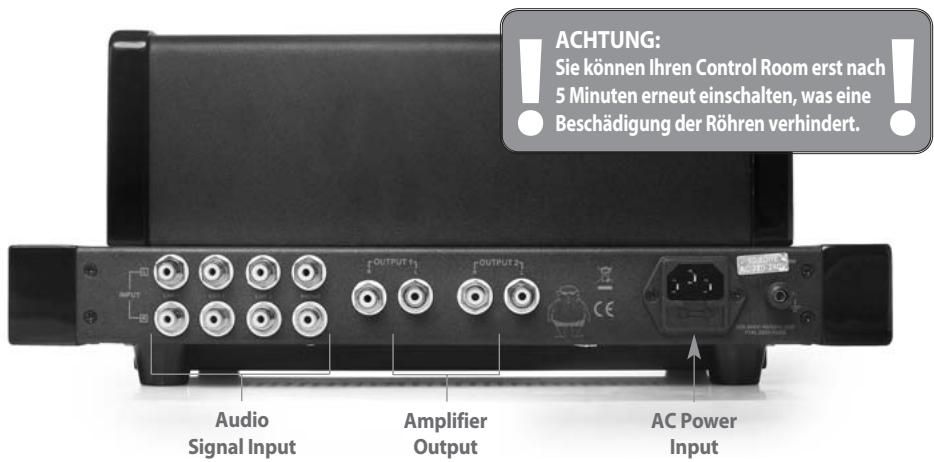

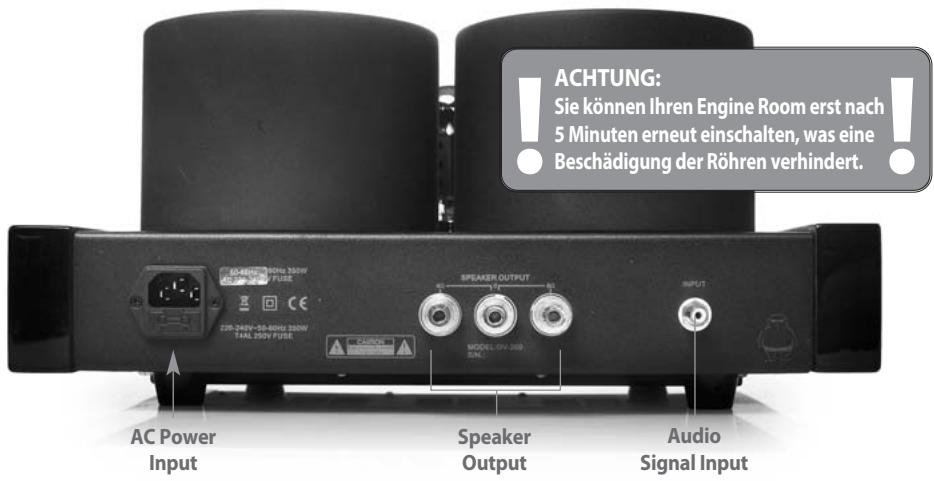

Rückseite und Verkabelung

• Verwenden Sie hochqualitative Laufsprecherkabel mit abisolierten Enden.itte beachten Sie, das ein falsch angeschlossenes Laufsprecherkabel zur Folge haben kann, dass Sie gar nichts horen, oder wenn Sie eines verpolt haben unnaturlich weniger Bass wahrnehmen.

• Wenn sie blanke Kabelenden verwenden, führen Sie weniger stens 1.6mm der Isolation noch mit in das Anschlußterminal ein, sodass Sie kein blanke Kabel mehr sehen.

• Stellen Sie sichere, dass die Kabelklemmen gut festgeschraubt sind um lose Kabel zu vermeiden. Berühren sich lose Kabel konnen Lautsprecher oder Verträker beschädigt werden.

Anschluss des iTube Dock

1. Videoausgang: Verwenden Sie das Verbindungskabel mit den gelben Anschlüssen, um die iPOD Docking Station mit Ihrtem TV Gerät zu verbinden.
2. Audioausgang: Verwenden Sie das Verbindungskabel mit den roten und weiß Chinchanschlüssen, um die iPOD Docking Station mit dem Röhrenvollverträger zu verbinden.
3. S Video Ausgang: Verwenden Sie ein optionales S Video Verbindungskabel, um die iPOD Docking Station mit Ihrtem TV Gerät zu verbinden.
4. Netzanschluss: Stecken Sie hier ausschließlich das mitgelieferte Netzeil an.

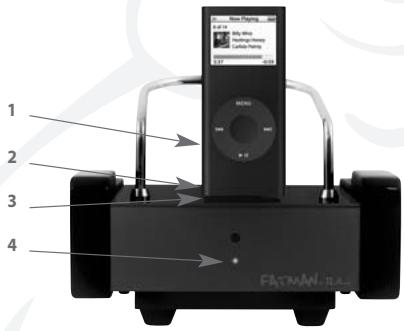

1. Gegenständer.
2. iPOD Anschluss.
3. LED leuchtet, wenn iPOD angesteckt.
4. LED leuchtet, wenn Gerät unter Spannung stehen.

ERRATUM

PLEASE USE THE ON SWITCH ON THE REMOTE CONTROL TO TURN ON THE DOCK.

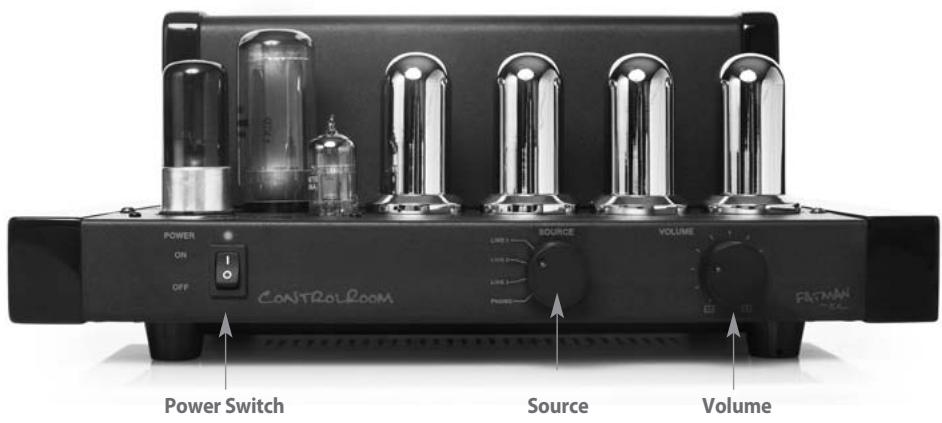

Control Room: Front und Bedienelemente

POWER - Schalten sie auf ON für den Betrieb.

Die Anzeige leucht während des Betriebs. Schalten Sie auf OFF um abzuschalten.

BITTE BEACHTEN SIE: Drehen Sie vor dem Einsatz mit Power ON den Lautstärkeregler ganz herunter um eine Beschädigung der Laufsprecher zu vermeiden - Die Schutzschaltung schaltet die Ausgänge bei Inbetriebnahme für ein paar Sekunden stumm.

SOURCE -Zum Wahlen einer anderen Quelle.

VOLUME REGLER - Zum Erhöhen und Verringern der Lautstärke.

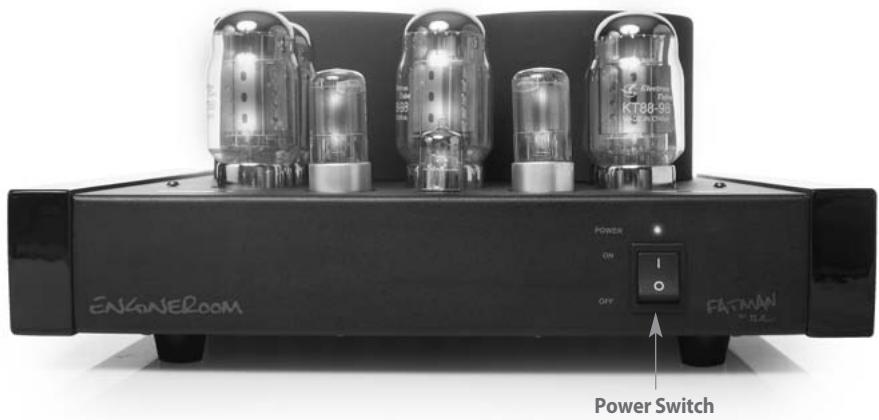

Engine Room: Front und Bedienelemente

POWER - Schalten sie auf ON für den Betrieb.

Die Anzeige leuchtet während des Betriebs. Schalten Sie auf OFF um abzuschalten.

BITTE BEACHTEN SIE: Drehen Sie vor dem Einsatz mit Power ON den Lautstärkeregler ganz herunter um eine Beschädigung der Laufsprecher

zu vermeiden - Die Schutzschaltung schaltet die Ausgänge bei Inbetriebnahme für ein paar Sekunden stumm.

Fehlersuche

Falls Ihr Mothership nicht normal Funktioniert, prüfen Sieitte die nachfolgenden Punkte um den Fehler mit einem der Lösungsvorschlage zu beseitigen. Falls Sie damit das Problem nicht in den Griff gekommen, Fragen Sie ihren Handler oder einen Servicepartner um Rat.

SYMPTOM	MÖGLICHE ursACHE	LösUNG
- Das Gerät get nicht in Betrieb wenn Sie Power einschalten.	- Netzteil ist nicht richtig eingesteckt.- Steckdose ohne Strom.	- Stellen sie einen festen Steckersitz sicher.
- Kein Ton.	- Der Lautstärkeregler ist am Linksanschlag.- Stecker der Quelle sind nicht richtig verbunden.- Lautsprecher sind nicht richtig angeschlossen.	- Lautstärkeregler nach rechts drehen- Sicher verkabeln.- Sicher verkabeln.
- Kein Ton vom linken oder rechten Lautspecher.	- Lautsprecher sind nicht richtig angeschlossen- Eingangssignal nicht richtig verkabelt.	- Sicher verkabeln.- Sicher verkabeln.
- Die akustische Abbildung ist unprüzise.	- Eine Lautsprechers ist verpolt angeschlossen.	- Den verpolten Lausprecher richtig anschließen.

Technische Daten

Engine Room x 2

Ausgangsleistung: 200W
- Frequenzgang: 20Hz~20KHz±0.5dB
Verzerrungen: ≤2%
Rauschabstand: ≥90dB
Eingangsimpedanz: 100Kohm
Eingangsempfindlichkeit: 500mV
Ausgangsimpedanz: 0ohm,4ohm,8ohm
Abmessungen: (B×H×T) 380X390X185mm
Gewicht: 51kgs
Rohren: KT88x12,6N8Px4,ECC88x2

Die Daten können sich ohne Ankündigung ändern.

Control Room

• Frequenzgang: 10-30KHz ± 0.5dB
  Verzerrungen: ≤0.05%
  Rauschabstand: ≥93dB
  Rauschabstand (MM): -75dB
  MM gain: 39dB
  Abmessungen: (B x H x T): 340x290x160mm
  Gewicht: 12KGs
  Rohren: 12AX7x4, 12AT7x1,

6P6P×1,5Z3P×1

Die Daten können sich ohne Ankündigung ändern.
