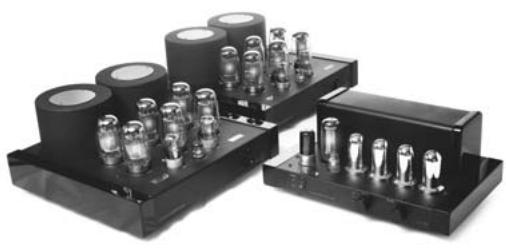

MANUALE UTENTE MOTHERSHIP FATMAN

Istruzioni per la sicurezza 3

Connessioni amplificatore 5

Pannello frontale e posteriore 6-7

Risoluzione dei problemi 8

Specifiche tecniche 8

Assistenza

Prego contattare il vostro rivenditore autorizzato.

[e-mail]

www.fat-man.co.uk

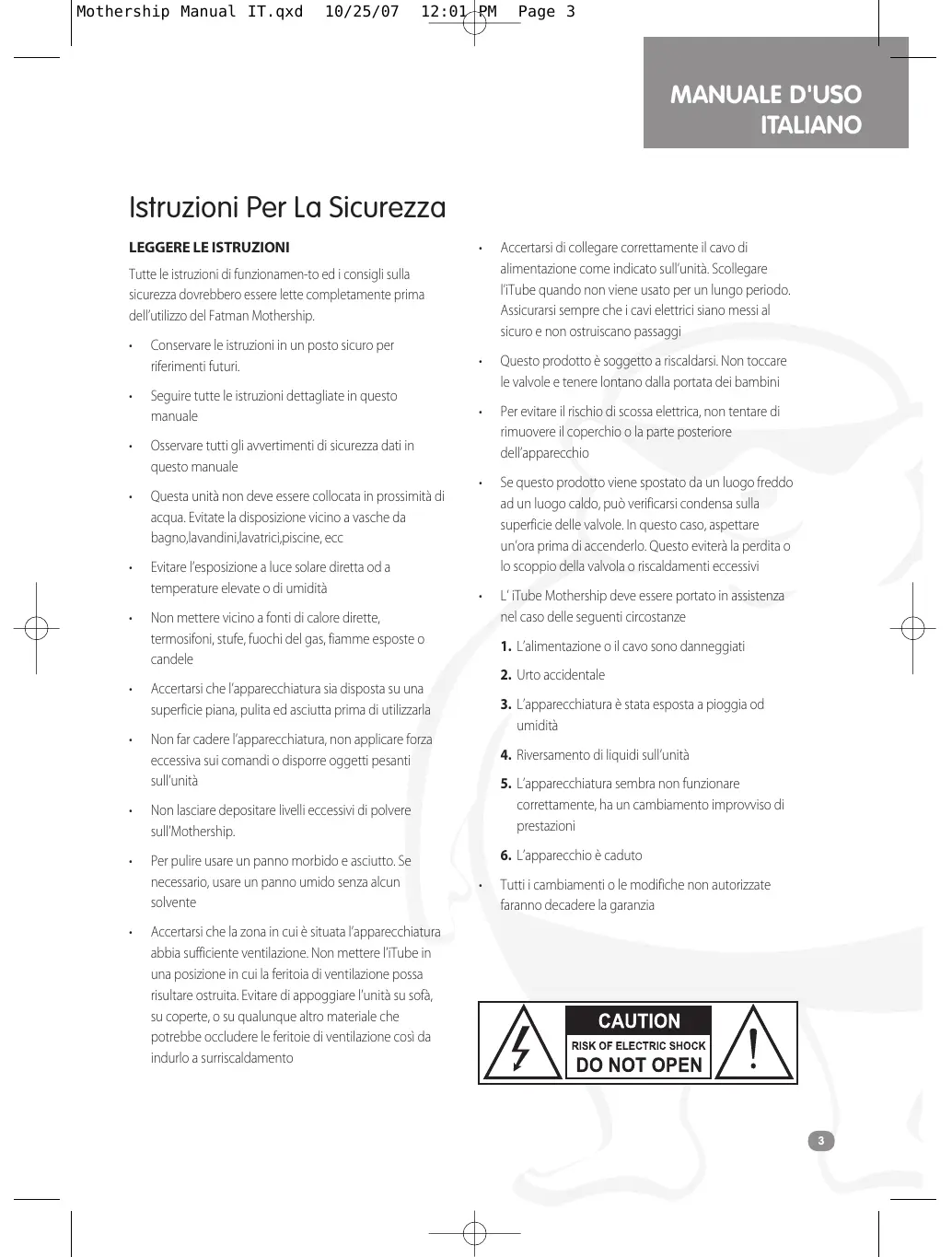

Istruzioni Per La Sicurezza

LEGGERE LE ISTRUZIONI

Tutte le istruzioni di funzionamen-to ed i consiglio sulla sicurezza dovrebbbero essere lette Completely prima dell'utilizzo del Fatman Mothership.

• Conservare le istruzioni in unippo sicuro per riferimenti futuri.
  Seguire tutte leistruzioni dettagliate in question manuale
  Osservare tutti gli avventimenti di sicurezza dati in questo manuale
• Questa unità non deve essere collocata in prossità di acqua. Evitate la disposizione vicino a vasche da bagno,lavandini,lavatrici,piscine,ecc
• Evitare l'esposizione a luce solare diretta od a temperature elevate o di umilità
  Non mettere vicino a fonti di calore dirette, termosifoni, stufe, fuochi del gas, fiamme esposte o candele
• Accertarsi che l'apparecchiatura sa disposa su una superficie piano, pulita ed asciutta prima di utilizzarla
  Non far cadere l'apparecchiatura, non aplicare forza eccessiva sui comandi o disporre oggetti pesanti sull'unità
  Non lasciare depositare livelli eccessivi di polvere sull'Mothership.
• Per pulire usare un panno morbido e asciutto. Se necessario, usare un panno umido alla alcun solvente

• Accertarsi che la zona in cui è situata l'apparecchiatura abbia sufficiente ventilazione. Non mettere l'ITube in una posizione in cui la feritoia di ventilazione possa risultare ostruita. Evitare di appoggiare l'unità su sofa, su coperte, o su qualunque altri materiale che potrebbe occludere le feritoie di ventilazione così da indurlo a surriscaldamento

• Accertarsi di collegare correttamente il cavo di alimentazione come indicate sull'unità. Scollegare l'iTube quando non viene usato per un lungo periodo. Assicurarsi sempre che i cavi elettrici siano messi al sicuro e non ostruiscano passaggi

• Questo prodotto è soggetto a riscaldarsi. Non toccare le valvole e tenere lontano alla portata dei bambini
• Per evitare il rischio di scossa elettrica, non tentare di rimuovere il coperchio o la parte posteriore dell'apparecchio
• Se questo prodotto viene spostato da un luogo freddo ad un luogo caldo, può verificarsi condensa sulla superficie delle valvole. In quello caso, aspettare un'ora prima di accenderlo. Questo eviterà la perdita o lo scoppio della valvola o riscaldamenticcessivi

• L'Tube Mothership deve essere portato in assistenza nel caso delle seguenti circostanze

• L'alimentazione o il cavo sono danneggiati

• Urto occidentale
• L'apparecchiatura è stata esposta a pioggia od umidità
• Riversamento di liquidi sull'unità
• L'apparecchiatura sembra non funzionare correttamente, ha un cambiamento improvviso di prestazioni

• L'apparecchio è caduto

• Tutti i cambiamenti o le modifiche non autorizzate. faranno decadere la garanzia

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

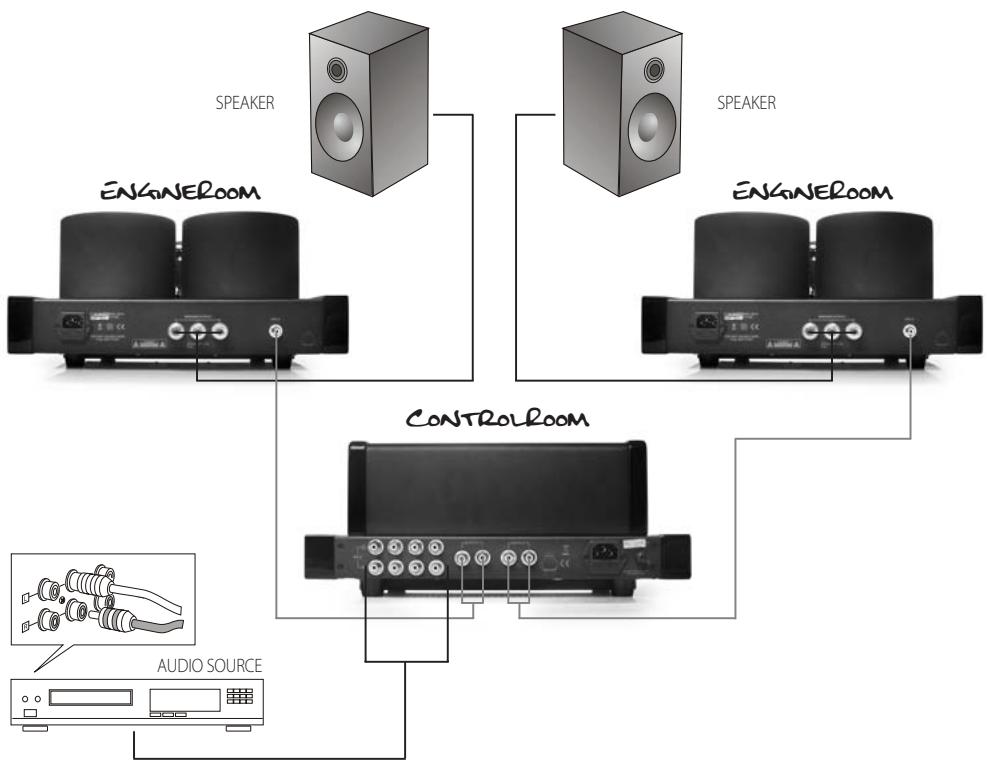

Connessioni

• Prima di fare tutti i collegamenti dell'iTube, accertarsi che i dispositivi siano spenti.

• Quando sicollege l'Tube ad及其他 periferiche accertarsi che i collegamenti siano corretti. Per esempio (L) left nel (L) left e (R) right nel (R) right.

• Mettere sempre su OFF l'interruttore di accensione prima di scollegare l'apparecchio alla rete elettrica.

• E' consigliabile staccare il cavo alla presa di alimentazione quando non intendete utilizzare l'apparecchio per lungo tempo (per esempio durante le vacanze).

Connessioni

Assicurarsi che i diffusori abbiano un'impedenza compresa tra i 4 e gli 8 ohm.
- Collegare i diffusori ai terminali usingo il cav o fornito, o un cav di qualità. (Notate che se il cav non è connesso in modo appropriato potreste non sentire alcun suono, oppure se invertite la polarità otterrete una riproduzione povera di frequenze basse).

• Se usate dei cavi spellati assicuratevi che la parte spellata non sia di lunghezza eccedente 1,6mm in modo che non fuoriesca dal connettore
  Accertatevi di stringere bene i connettori, se i cavi dovessero toccarsi tra di loro i diffusori e l'ITube potrebbero danneggiarsi.

Collegamento 'iTube'

1. Video Output: Collegare il cavo del video (giallo) fra il connettore output del video (colore giallo) del iTube ed il video input della vostra TV.
2. Audio output: Collegare il cavo audio dall'output della Docking Station di ITube all'input dell'iTube amplificatore valvolare.
3. S-Video Output: Usare un cavo del S-Video (non incluso) a collegare il output del S-Video al vostro iTube all's input del S-Video della vostra TV.
4. Connessione dell'alimentazione: Collegare il cavo elettrico nel suo apposto inserto

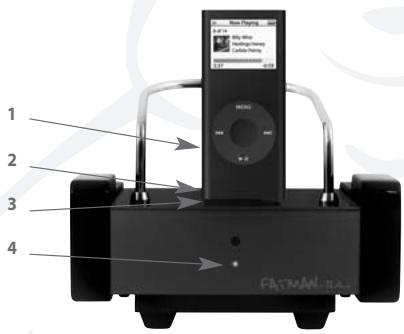

1. Sezione posteriore
2. Connettore d'aggancio
3. Indicatore di collegamento "input LED" per avvenuta connessione dell' iPod
4. Indicatore di alimentazione

ERRATUM

PLEASE USE THE ON SWITCH ON THE REMOTE CONTROL TO TURN ON THE DOCK.

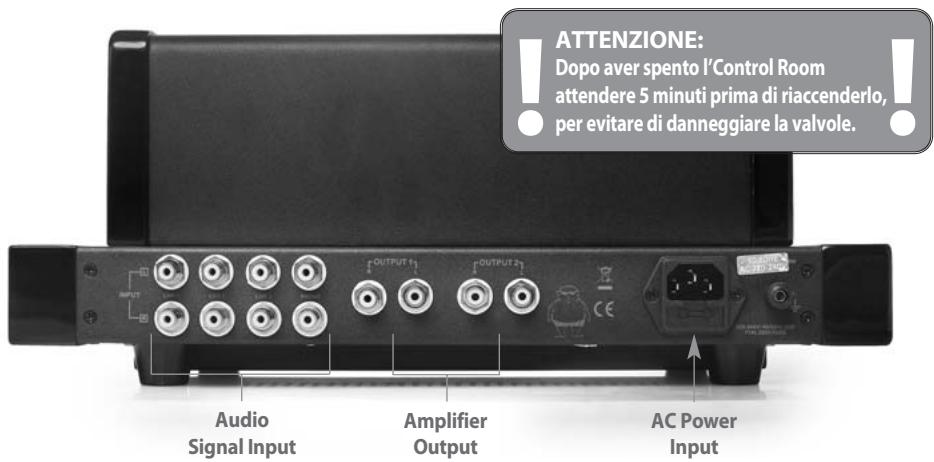

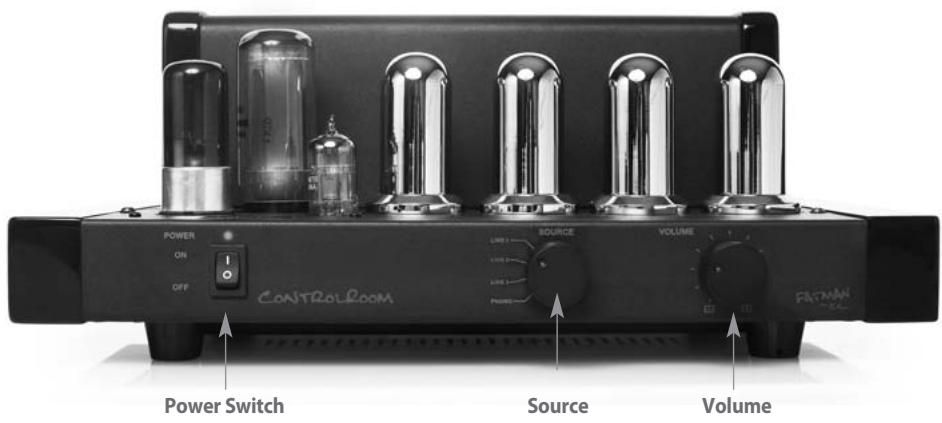

Control Room: Comandi Pannello Frontale / Posteriore

ACCENSIONE - Mettere l'interruttore su ON per accendere. Il led sopra l'interruttore si illuminerà quando l'apparecchio è acceso. Mettere l'interruttore su OFF per spegnere.

Nota: Prima di accendere l'apparato, regolare il volume ad un livello basso per evitare che un improvviso livello eccessivo possa danneggiare i vostri diffusori. L'apparecchiatura dispone di un dispositivo di sicurezza elettronico che all'accensione porra l'apparato in modalità "MUTE" per quale secondo

SORGENTE - Per selezionare le diverse sorgenti.

CONTROLLO VOLUME - Per alzare o abbassare il volume.

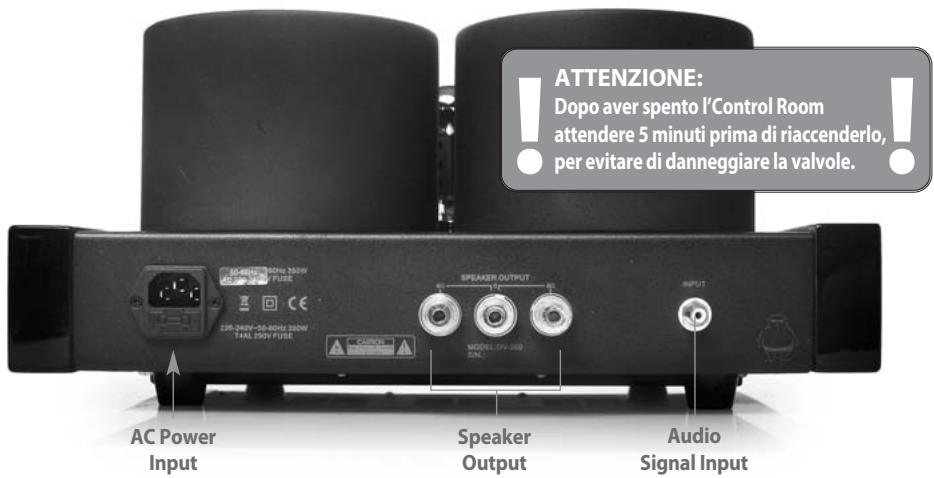

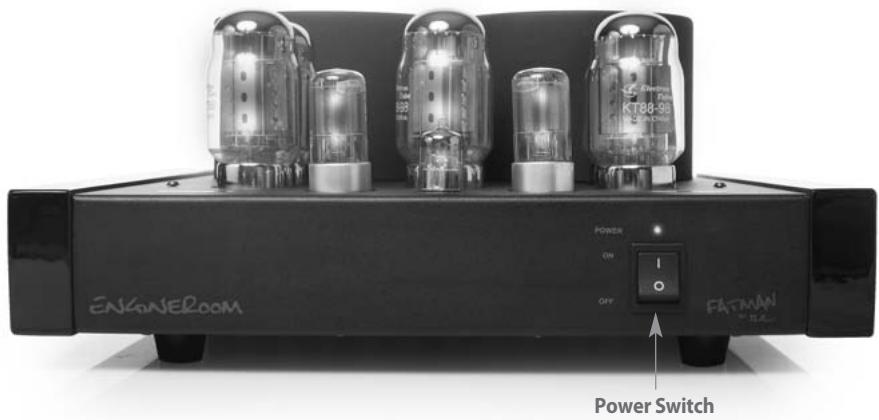

Engine Room: Comandi Pannello Frontale / Posteriore

ACCENSIONE - Mettere l'interruttore su ON per accendere. Il led sopra l'interruttore si illuminerà quando l'apparecchio è acceso. Mettere l'interruttore su OFF per spagnere.

Nota: Prima di accendere l'apparato, regolare il volume ad un livello basso per evitare che un improvviso livello eccessivo possa danneggiare i vosti diffusori. L'apparecchiatura dispone di un dispositivo di sicurezza elettronico che all'accensione porra l'apparato in modalità "MUTE" per quale secondo

Risoluzione Dei Problemi

Nel caso il vostro iTube non dovesse funzionare normalmente vi invitiamo a controllare preventamente i seguenti punti per determinare se il difetto possa essere corretto seguito o suggerimenti riportati. Se ritenete che il vosto appearecchio via difettoso dopo aver fatto i seguenti punti, contattare il vosto rivenditore autorizzato.

SINTOMO	POSSIBLE CAUSA	RIMEDIO
- L'unità non si accende alla pressione del tasting POWER	- Il cavo di alimentazione non è collegato bene	- Assicurarsi di aver inserto bene il cavo di alimentazione
- Non viene riproduzione alcun suono	- Il controllo di volume è settato a 0	- Ruatorio in senso orario
	- cavi non sono stati collegatiappropriamente alla connessione di INGRESSO	- Connette propriamente
	- I diffusori non sono collegati correttamente	- Connette propriamente
- Non viene riproduzione alcun suono dal diffusore sinistro/destro	- I diffusori non sono collegati correttamente	- Connette propriamente
	- Il segnale di ingresso non è collegatoappropriamente	- Connette propriamente
- L'immagine acustica è instabile mancanza di toni bassi.	- La polarità delle connessioni è errata.	- Ricollegare i diffusori accertandosi di rispetto la polarità.

Specifiche Tecniche

Engine Room x 2

Potenza Massima: 200W
Rispostain frequency: 20Hz 20KHz± 0.5dB
Distorsione: ≤2%
Rapporto segnale rumore: ≥ 90dB
Impedenza d'ingresso: 100Kohm
Sensibilità d'ingresso: 500mV
Impedenza d'uscita: 0ohm, 4ohm, 8ohm
Dimensioni: (L x P x H) 380X390X185mm
Peso: 51kgs
- Valvole impiegate: KT88x12, 6N8Px4,ECC88x2

Le specifiche sono soggette a modifiche alla preavviso.

Control Room

Rispostain frequency: 10-30KHz ± 0.5dB
Distorsione: ≤0.05%
Rapporto segnale rumore: ≥ 93dB
Rapporto segnale rumore: (MM): -75dB
MM gain: 39dB
Dimensioni: (L x P x H): 340x290x160mm
Peso: 12KGs
- Valvole impiegate: 12AX7x4, 12AT7x1, 6P6P x 1,5Z3Px1
