BEDIENUNGSANLEITUNG VS BOSTON ACOUSTICS

Boston VS Laufsprecher

Bedienungsanleitung

/ Sicherheitshinweise /

Konformitätserklarung

Introduction

Endast für kunder inom EU

Vielen Dank für ihre Wahl von Boston Acoustics. Die Lautspecher aus der Boston VS-Serie - unsere leistungsstärksten, bestaussehenden Produkte - bieten ein hervorragendes Audio/Video- oder reines Audio-Erlebnis. Innovative Treiber und Gehäusedesigns garantieren hervorragende Klangmermale. Jedes Modell der VS-Serie ist so eingestellt, dass es klanglich mit den anderen verschmilzt und so in jeder Zusammenstellung die bestmögliche Leistung erzielt werden kann.

Zusätzlich zum akustischen Reiz verfügbar die VS-Serie auch über ein ansprechendes Auereres. Die auffällige Oberflächenbearbeitung mit schwarzem Klavierlack und die Hochglanzabdeckungen aus Kirschholz in Möbelqualität fassen ein Gehäuse ein, dass viel mehr ist als nur eine rechteckige Box. Die strukturellen Elemente der Gehäuse bestehen aus hochfrequenzgeformtem MDF mit gewöblten Oberflächen, die interne Standwellen und Feldresonanzen reduzieren. Im Innern angebrachte, massive Klammern verstärken die Gehäuse undieten so eine ideale Umgebung für hohe Leistung.

Ausstattung

• Gehäuseoberfläche: eleganter schwarzer Klavierlack
• Mehrlagige Hochglanzabdeckungen aus Kirschholz in Möbelqualität
• Hochfrequenzgeformtes MDF-Gehäuse mit gewöblten Oberflächen, die interne Standwellen und Feldresonanzen reduzieren.
• Longthrow-Bassloutsprecher und Mitteltieftöner mit Aluminiumgussrahmen, OCC-Material (Organic Composite Cone) und Gummi-Surround
• SWB-Tweeter (super große Bandbreite) mit gekoppelter dualkonzentrischer Membran (Coupled Dual Concentric Diaphragm/ CDCD), die Phasenwechsel und Verzerrung minimiert und gleichzeitig die Kolbenbewegung verbessert.
• MagnaGuard®-Videoabschirmung
  Goldbeschäftete 5-Weg Steckanschlüsse
• Akustisch getunte Anschlüsse

Spezifikationen	VS 336	VS 344	VS 325C	VS 224	VS 260	VS 240
Frequenzbereich (±3dB):	35 Hz - 30 kHz	42 Hz - 30 kHz	65 Hz - 30 kHz	78 Hz - 30 kHz	45 Hz - 30 kHz	70 Hz - 30 kHz
Empfohlene Verständkerleistung	10 - 400 Watt	10 - 250 Watt	10 - 250 Watt	10 - 200 Watt	10 - 250 Watt	10 - 100 Watt
Empfindlichkeit:	87 dB SPL/2,8 V/m	87 dB SPL/2,8 V/m	90 dB SPL/2,8 V/m	87 dB SPL/2,8 V/m	87 dB SPL/2,8 V/m	86 dB SPL/2,8 V/m
Nominalimpedanz:	8 Ohm	8 Ohm	8 Ohm	8 Ohm	8 Ohm	8 Ohm
Übertragungsfrequency:	250 / 2.500 Hz	300 / 2.500 Hz	350 / 2.400 Hz	1.900 Hz	1.900 Hz	2.000 Hz
Basstreiber:	Triple 61/2" (165 mm)	Quadruple 41/2" (114 mm)	Dual 51/4" (133 mm)	Dual 41/2" (114 mm)	61/2" (165 mm)	41/2" (114 mm)
Mitteltontreiber:	41/2" (114 mm)	41/2" (114 mm)	3" (76 mm)	—	—	—
Hochfrequenztreiber:	1" (25 mm) SWB	1" (25 mm) SWB	1" (25 mm) SWB	1" (25 mm) SWB	1" (25 mm) SWB	1" (25 mm) SWB
Abmessungen (H x B x T)	461/16 x 97/8 x 1213/16" (1170 x 250 x 325 mm)	44 x 53/8 x 83/8" (1117 x 148 x 161 mm)	71/8 x 283/16 x 65/16" (181 x 716 x 161 mm)	25 x 53/4 x 33/4" (632 x 148 x 96 mm)	151/4 x 87/8 x 101/4" (387 x 225 x 260 mm)	97/16 x 57/8 x 63/8" (240 x 150 x 162 mm)
Base Abmessungen (W x D):		83/8 x 83/8" (213 x 213 mm)
Weight:	66,3 lbs (30,12 kg)	34,8 lbs (15,8 kg)	25,9 lbs (11,78 kg)	10 lbs (4,5 kg)	19 lbs (8,6 kg)	6,3 lbs (2,9 kg)

In der(Liste der Eigenschaften auf der vorherigen Seite finden Sie weitere Informationen zu den Treibern.

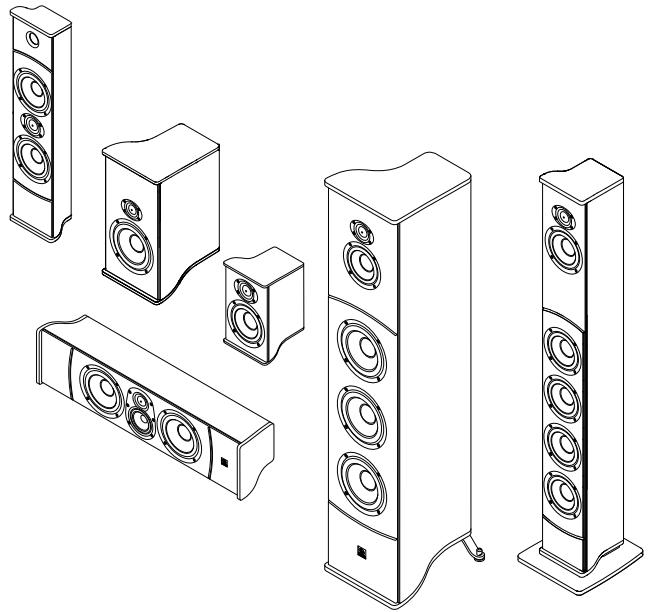

Ausb packen des Systems

Packen Sie die Laufsprecher vorsichtig aus. Sollten Sie Anzeichen eines Transportschadens feststellen, wenden Sie sich unverzüglich an den Handler und/oder Liefererservice. Bewahren Sie den Frachtkarton und das Verpackungsmaterial zur späteren Wiederverwendung auf.

Die Hochglanzoberfläche der Gehäuse aus der VS-Serie wird während des Transports durch einen durchsichtigen Plastikfilm geschützt. Entfernen Sie den Film, indem Sie einher eck anheben und dann vorsichtig abziehen. Wiederholen Sie dies bei allen Gehäuseoberflächen.

HINWEIS: Die Stoffgitter verbleiben während des normalen Gebrauchs auf dem Lautsprecher. Wenn Sie jedoch ein VS-Gitter entfernen möhten, legen Sie ihre Finger vorsichtig auf die Gitterkante und drücken es, an einer Ecke beginnend, auf der gesamten Länge des Lautsprechers nach oben, bis das Gitter herausspringt. Um das Gitter wieder einzusetzen, bringen Sie eine lange Kante in Position und drücken dann vorsichtig die andere Seite des Gitters gegen das Gehäuse, bis das Gitter einrastet.

Aufstellungsoptionen

VS 336, VS 344 - Dieser Laufsprecher ist ein klassischer „Tower“, der normalerweise auf dem Boden liegt. Um eine bestmögliche Klangbalance zu erzielen, stellen Sie in die Höhe einer offenen Wandfläche, mindestens einen Meter von den Ecken des Raumes entfern.

VS 325C – Dieses Modell wurde speziell zur Verwendung als Mittelkanallautsprecher in einem A/V-System konzipiert. Er sollte in der Mitte des Fernsehers so nah wie möglich am Bildschirm aufgestellt werden. Er kann entweder über oder unter dem Bildschirm auf ein Regal gestellt oder mit der mitgelieferten Wandhalterung angebracht werden. Vermeiden Sie es, den Lautsprecher an einem teilweise geschlossenen Ort aufzustellen. Dies konnte unerwänschte Klangergebnisse zur Folge haben.

VS 224, VS 240, VS 260 - Dieses Modell kann als linker, rechter oder mittlerer sowie als Surround-Lautsprecher bei einer Stereoanlage oder einem Multikanalsystem eingesetzt werden. Der kann außerdem als linker/rechter Lautsprecher in einem reinen Stereosystem verwendet werden. Er kann auf eine Tischplatte oder in ein Regal gestellt oder mit Hilfe der Wandhalterung an der Wand angebracht werden. Der verstillbare Fuß und die Wandhalterung erhögenlich eine vertikale oder horizontale Ausrichtung und damit eine optimale Positionierung.

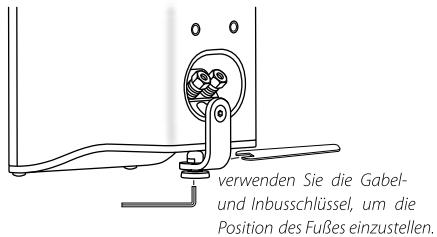

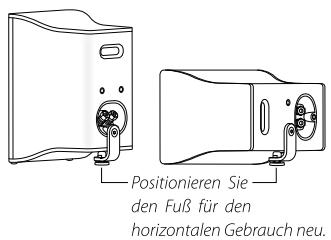

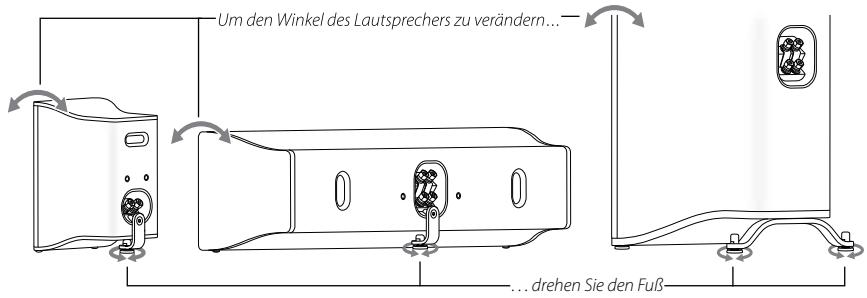

Verstellbare FüBe

Außer dem VS 344, verfügbar{jedes Modell der VS-Serie über verstillbare FuBe, wodurch Sie den vertikalen Winkel des Lautspechers installationsgerecht einstellen konnen.

Die VS-Lautsprecher werden mit einem Gabelschlussel und einem Inbusschlussel gefiepert, mit denen Sie die verstelltbaren Fuße einstellen können. Stecken Sie den Inbusschlussel in das Loch an der Unterseite des verstelltbaren Fußes. Legen Sie den Gabelschlussel um die Vertiefungen in der Basis der Abdeckung. Drehen Sie die Schlüssel, um die Position des Fußes einzustellen.

Der VS 336 und der VS 344 sind mit

Teppich-Spikes ausgestattet. Wenn Sie die Laufsprecher auf Teppichboden stellen, tauschen Sie die Fübe gegen die Teppich-Spikes aus. Damit erhält der Laufsprecher zusätzliche Stabilität und Kopplung. Sie sollen mit den Teppich-Spikes vorsichtig umgehen, um Schäden am Boden oder Verletzungen zu vermeiden.

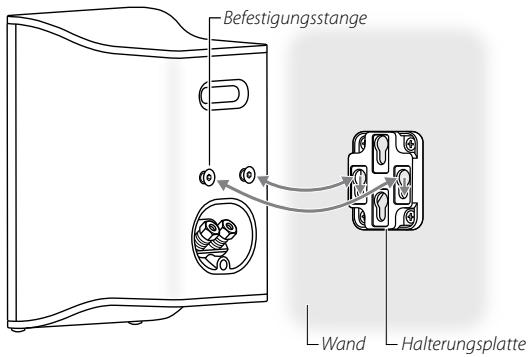

Wandbefestigung

Der VS 224,VS 240 und der VS 325C konnen mit der mitgelieferten Wandhalterung an der Wand befestigt werden. Verwenden Sie den im Lieferumfang enthaltenen Inbusschlüssel, um die Befestigungsschraube am Fuß sowie den Fuß zu entfernen. Befestigen Sie dann die schraubbaren Befestigungsstangen an der Hinterseite des Gehäuses.

Befestigen Sie dann die Halterungsplatte mit geeignetem Werkzeug an der Wand. Siehe Hinweis unter. Stellen Sie sichere, dass sie gerade ist. Schlieben Sie die Lautspeicher an. Führten Sie die Körpe der Befestigungssstangen durch die Aussparungen in der Halterungsplatte ein. Senken Sie den Lautspeicher, um die Befestigungssstagen in die Halterungsplatte zu setzen. Wenn Sie die Lautspeicher horizontal anbringen, verwenden Sieitte die vertikalen Aussprungen.

HINWEIS: Der Kunde ist für die Auswahl der für seine Wand

passenden Haltevorrichtung und des passenden Werkzeugs (erhaltlich im Heimwerkerbedarfshandel) verantwortlich, durch die eine korrekte und sichere Wandbefestigung der Lautspeicher gewährleistet wird.

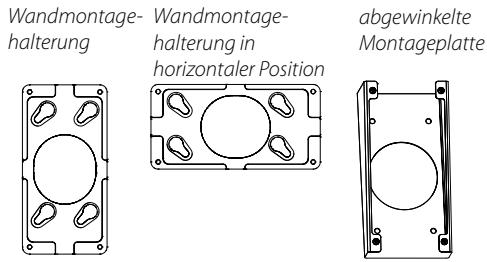

Die Wandmontagehalterung des VS 224 lassst sich direkt an der Wand befestigen. Dadurch kann der Laufsprecher Flach an der Wand angebracht werden. Die abgewinkelte Montageplatte dient zur Anbringung der Laufsprecher in einem Winkel zur Wand. Die abgewinkelte Montageplatte wird an der Wand befestigt. Danach wird die Wandmontagehalterung an der abgewinkelte Montageplatte angebracht. Stellen Sie safer, dass der Laufsprecher in die korrekte Richtung ausgerichtet ist, bevor Sie beginnen. Der Anschluss sollt sie bei der Installation auf der Oberseite des Laufsprechers befinden. Wenn Sie die Wandmontagehalterung an der Wand oder der abgewinkelten Montageplatte befestigen, achten Sie daraufuf, dass sich die großen LÖcher

sowohl bei einer vertikalen als auch bei einer horizontalen Verwendung an der Oberseite befinden müssen. Bei der Anbringung des Lautspechers werden Sie merken, dass er sich leicht nach links neigt, wenn er fest in die Wandmontagehalterung eingerastet ist.

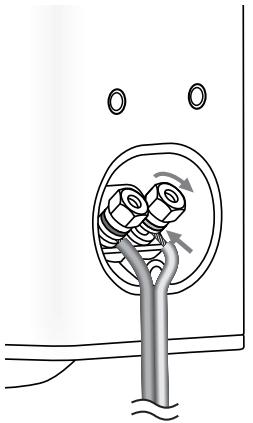

Laufsprecherverkabelung

Schalten Sie vor Verkabelung der Lautsprecher alle Systemkomponenten aus. Die VS-Lautsprecher sind mit goldbeschiteten 5-Wege-Steckanschlüssen ausgestattet. Daran konnen Sie blanke Drähte, Blindschrauben, Kabelschuhe, Bananenstecker oder Doppelbananenstecker anschließen.

In der Abbildung wird die Anschlußmethode mit einem blanken Draht dargestellt. Entfernen Sie etwa 10mm der Kabelisolation. Verdrehen Sie die Drahtsträge zu einem ordentlichen Bündel. Schrauben Sie das sechskantige Ende des Terminals ab. Führren Sie den Draht in das Loch im Mittelstab des Terminals ein und drehren Sie das sechskantige Ende, um den Draht festzukommen.

Wenn Sie Blindschauben oder Kabelschuhe verwenden, befestigen Sie diese gemäß der Herstellerangabe an den Drahten. Schrauben Sie das sechskantige Ende des Terminals ab. Blindschauben werden wie der blanke Draht in das Loch im Mittelstab des Terminals eingeführt. Kabelschuhe passen um den Mittelstab des Terminals herum. Sobald das Anschlussstück sich im Terminal befindet, drehen Sie das sechskantige Ende zu, um es festzustellen.

Wenn Sie einzeln oder doppelte Bananenstecker verwenden, befestigen Sie diese gemäß der Herstellerangabe an den Drahten. Schrauben Sie das sechskantige Ende des Terminals nicht ab. Führten Sie lediglich die Bananenstecker in die Löscher auf der Rückseite ders Terminals ein.

Weitere Informationen zum Anschluss der Lautsprecher an ihren Receiver oder Veränderter finden Sie im Benutzerhandbuch.

Wichtig!

Um die Beste Leistung sicherzustellen, beachten Sieitte die Polaritat bei den Lautsprecheranschlüssen. Die Terminals weisen farbcodierte Ringe auf: rot fur + und schwarz fur -. Verbinden Sie den jeweiligen Plus-Pol (+) an der Rückseite des Verstärkers oder Receivers mit dem entsprechenden (roten) Plus-Pol der Lautsprecher. Schließen Sie die (schwarzen) Minus-Pole (-) in derselben Weise an. Werden die Anschlasse nicht korrekt verbunden, kann es zu schwacher Bass-Wiedergabe und einem insgesamt eingeschränkten Klangbild kommt. Um Kurzschlasse zu vermeiden, die Ihr System beschädigten konnen, achten Sie daraufuf, dass sich blanke Kabelenden nicht berühren.

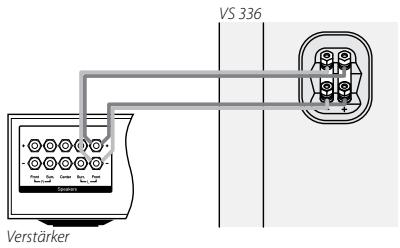

Bi-Wiring

Der VS 325C, VS 344 oder VS 336 verfügbar über duale Anschlussterminals, die Bi-Wiring ermöglich. Beim Bi-Wiring eines Lautsprechers werden zwei Lautsprecherkabel an die Lautsprecherterminals des Verständerkers angeschlossen. Die beiden Kabel werden an die dualen Terminals angeschlossen. Dadurch wird die Systemleistung verbessert, da die Leitfähigkeit der Verständer zu-Lautsprecher-Verbindung verdoppelt wird.

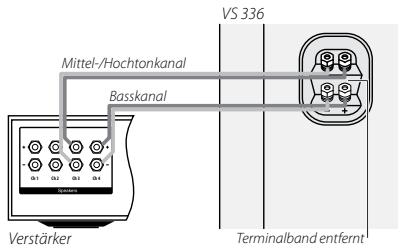

Bi-Amping

Die dualen Anschlussterminals des VS 325C, VS 344 oder des VS 336 erfolglichen auch Bi-Amping. Zum Betrieb des Lautspechers werden zwei entsprech die Veränderkanäe verwendet. Ein Kanal treibt den Tiefton- und der andere den Hoch-/Mitteltonbereich an. Dadurch konnen Audioqualität und Dynamikumfang signifikant verbessert werden.

In dieser Konfiguration werden die Metallbänder, die die beiden Terminalpaare verbinden, entfernt. Der Verstärkekanal, der den Hoch-/Mitteltonbereich anteibt, wird mit den oberen Terminals und der Verstärkekanal der Basslautsprecher mit den unteren Terminals verbunden.

Betrieb

Falls Sie die VS 224, VS 240 oder VS 260 Lautspricher in einem Dolby® Digital oder DTS™ Home Theater System verwenden, stellen Sie die Lautspricher beim Einrichten des Systems auf „klein" ein. Wenn Sie den VS 325C, VS 344 oder VS 336 in einem Dolby® Digital oder DTS™ Home Theater System verwenden, kann die Einstellung der Lautspricher entweder „groß" oder „klein" sein. Wenn die Einstellung „groß" gewählt wird, kann der Klang unter Umständen voller wirken. Probieren Sie beide Einstellmöglichkeiten aus und verwenden Sie diejenige, die bei dem meistverwendeten Tonmaterial das Beste Ergebnis liefert. Falls Sie das System mit einem Dolby Pro Logic® Home Theater System verwenden, stellen Sie safer, dass der Mitteltonkanmodus des Receivers auf „normal" eingestellt ist.

Manche Dolby Digital Receiver/Prozessorenieten verschiedene Setup-Optionen fur jeder Quele oder jedem Surround-Modus (z.B. CD-Stereo, Videoband, Dolby Digital, Pro Logic). Wenn Sie einen Subwoofer verwenden, folgen Sie den Anleitungen Ihres Systems, um zu gewährleisten, dass der Subwooerausgang eingeschaltet ist und die Lautsprecher in jeder Betriebsart auf „Klein" eingestellt sind.

Wenn Ihr Receiver über Übergangseinstellungen verfügt, empfehlen wir, die Subwoofer-Übergangsfrequency auf einen Wert zwischen 80 und 100Hz einzustellen. Ziehen Sie für weitere Empfehlungen zum Betrieb die Bedienungsanleitung Ihres A/V-Receivers zu Rate.

HINWEIS: Ein Boston Acoustics Aktiv-Subwoofer verstärkt den Eindruck von Musik und Filmsoundtracks und lässt diese realistischer klingen. Wenden Sie sich an ihren Boston Acoustics Händler für die Empfehlung eines Subwoofer-Modells, das sich für ihre Anwendungsgebiete am besten eignet.

Wartung und Kundendienst

Die Hochglanzoberfläche der Gehäuse der VS-Serie genugt hochsten Qualitätsmöbelansprüchen. Daher sollte sie genauso gepflegt werden. Bevor Sie Reinigungsd-oder Pflegeprodukte verwenden, sollen den sie diese auf einem kilen, nicht offen sichtaren Teil des Gehäuses testen. Überzeugen Sie sich davon, dass das Ergebnis ihren Erwartungen entspricht, bevor Sie großflachiger arbeiten.

Zur täglichen Pflege können Sie die Lautsprecherabdeckungen mit einem weichen Tuch reinigen und so Fingerabrücke und Staub wegwischen. Alle Kabelverbindungen sollen den eigastensomal im Jahr inspiertz und gereinigt oder erneuert werden.

Falls ein Problem auftritt, überprüfen Sie, ob alle Kabel angeschlossen sind. Falls ein Problem mit einem Laufsprecher auftritt, verkabeln Sieihn an einem anderen Standort innerhalb des Systems. Sollte das Problem fortbestehen, liegt es am Laufsprecher. Funktioniert der Laufsprecher am neuen Standort einwandfrei, so ist dies ein Anzeichen fur ein tieferes Problem mit der Elektronik des Systems. Für den Fall, dass ihre Laufsprecher eine Wartung benöttigen, wenden Sie sich an ihren örtlichen Boston Acoustics Handler oder besuchen Sie bostonacoustics.com/dealers, wo sie eine Liste von Handlern in Ihr Höhe finden.

Eingeschränkte Garantie

Boston Acoustics garantiert dem Erstkäufiger unserer Lautspecher der VS-Serie für einen Zeitraum von 5 Jahren ab Kaufdatum, dass diese frei sind von Materialfehlern und Verarbeitungsmängeln.

Her Verantwortung besteht darin, sie entsprechend der beigefugten Anleitung zu installieren und zu betreiben, sie sicher bei einer autorisierten Boston Acoustics Service-Vertriebung anzuliefern und den Kauf durch Vorlage des Verkaufsbelegs nachzuweisen, falls Garantieleistungen in Anspruch genommen werden.

Von dieser Garantie ausgeschlossen sind Schäden, die auf Missbrauch, unsachgemäß Installation, Unfall, Fracht oder Reparaturen/ Modifikationen zurückzuführen sind, die von demand anderem als einer autorisierten Boston Acoustics Service-Vertriebung durchgeführt wurden.

These Garantie ist auf das Boston Acoustics Produkt beschrankt und erstreckt sich nicht auf etwaigkeit damit verbundene Anlagen. These Garantie erstreckt sich nicht auf die Kosten für Entermung oder Neuinstallation. These Garantie ist verwirkt, falls die Seriennumemr entwickelten oder unleserlich ist. These Garantie räumt Ohnen besondere legale Rechte ein und Sie haben unter Umständen weitere Rechte, die von Staat zu Staat variieren.

Falls ein Kundendienst notwendig scheint

Nehmen Sie zunachst Kontakt mit dem Händler auf, bei dem Sie das Produkt gekauft haben. Falls das nicht möglich ist, schreiben Sie an:

Oder kontaktieren Sie uns per E-Mail unter:

Wenn Sie in Japan wohnen, schicken Sie ihre E-Mailsitte an:

Wenn Sie in Asien/der pazifischen Region wohnen, schicken Sie Ihr E-Mailsitte an:

[e-mail]

Wir werden Ohnen umgehend mitteilen, wie Sie weiter vorgehen sollenn. Falls es notwendig sein sollte, Lautsprecher der VS-Serie an den Hersteller zurückzusenden, so versenden Sie dieseitte frei. Nach der Reparatur werden wir Sie in den USA und in Kanada bereits frei zurücksenden.

Nur für Kunden in der EU

Dieses auf dem Produkt angebrachte Symbol weist daraufhin, dass das Produkt nicht mit dem Hausmull entsorgt werden damit. Es muss bei einer Sammelstelle für Elektronikschrott abgegeben oder dem Handler zurückgegeben werden, wenn ein ähnliches Produkt erworben wird. Der Hersteller hat für das Recycling这些东西 bezahlt. Diesträgt zur Wiederverwertung und zum Recycling bei, minimiert schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit und vermeidet Geldbußen für unsachgemäß Entsorgung.

Boston Acoustics ist ständig bestrebt, seine Produkte zu aktualisieren und zu verbessern. Spezifikationen und Konstruktionsdetails können ohne vorherige Ankündigung geändert werden.

Boston

300 Jubilee Drive, Peabody, MA 01960 USA

www.bostonacoustics.com
