BEDIENUNGSANLEITUNG TOPLINE X HARTAN

geeignet ab 6 Monate, bis 15kg

unter 6 Monate mit einer passenden Tragetasche

Dieses Modell ist nicht geeignet zum Joggen oder Skaten.

Kartan

D

GB

F

VL

DK

N

s

FIN

damit sich Ihr Baby sicher und geborgen fuhllt!

1 （D） Deutschland
9 GB United Kingdom (UK)
19 (F) La France
29 (NL) Nederlands
39 DK Danmark
49 N Norge
59 S) Sverige
69 FIN Suomi

Product of Germany Sicherheit – Qualität und neueste Technik

Noselle.
hergestell und getest
nach der Euro-Norm

DIN EN 1888:2005
DIN EN 1466

Sicherheit und Vertrauen

durch schadstoffgeprüche Textillien

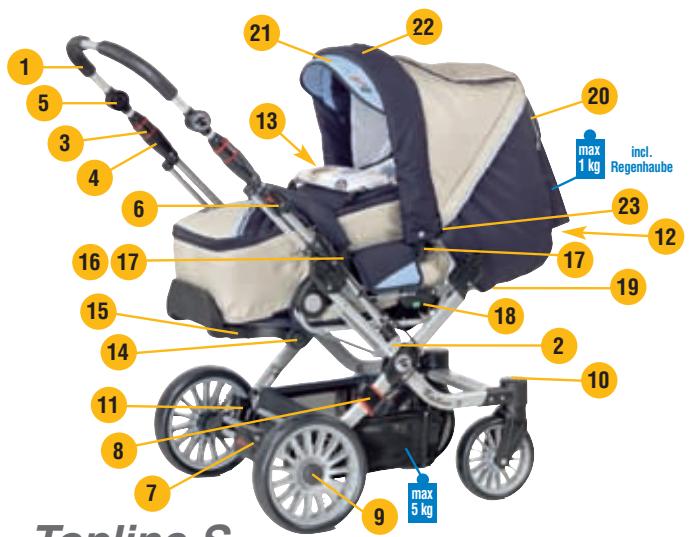

Topline S

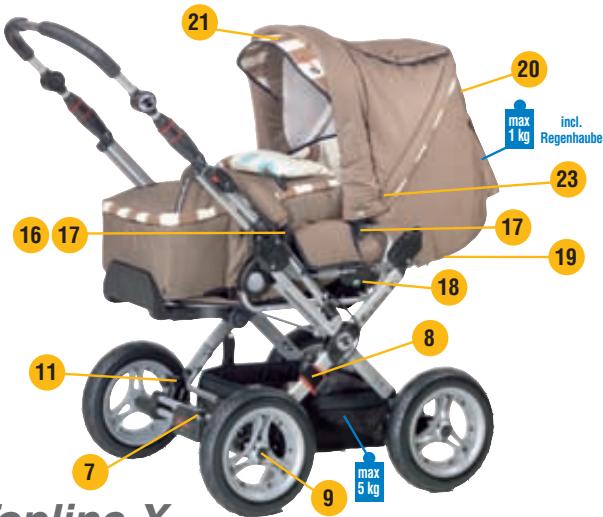

Topline X

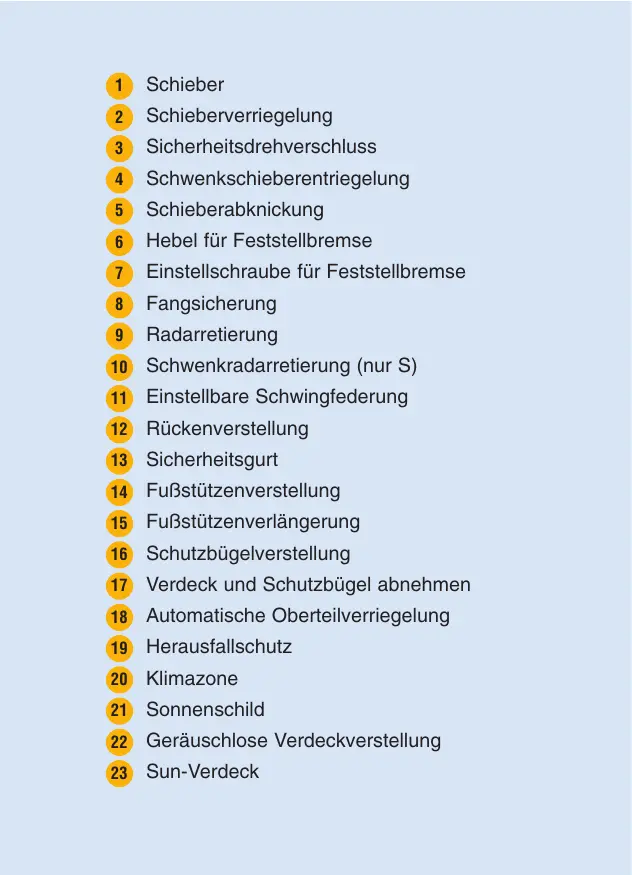

1 Schieber
2 Schieberverriegelung
3 Sicherheitsdrehverschluss
4 Schwenkschieberentriegelung
5 Schieberabknickung
6 Hebel für Feststellbremse
7 Einstellschraube für Feststellbremse
8 Fangsicherung
9 Radarretierung
10 Schwenkradarretierung (nur S)
11 Einstellbare Schwingfederung
12 Rückenverstellung
13 Sicherheitsgurt
14 FuBstützenverstellung
15 FuBstutzenverlängerung
16 Schutzbügelverstellung
17 Verdeck und Schutzbügel abnehmen
18 Automatische Oberteilververriegelung
19 Herausfallschutz
20 Klimazone
21 Sonnenschild
22 Geräuschlose Verdeckverstellung
23 Sun-Verdeck

Herzlichen Glückwunsch

Damit sich Ihr Baby sicher und geborgen fuhl, haben Sie sich für ein hochwertiges Produkt aus dem Hause Haatau entschieden und damit eine sehr gute Wahl getroffen. Hochwertige Verarbeitung und laufende, strenge Qualitätskontrollen geben Ohnen die Sicherheit, dass Sie lange sehr viel Freude an Ihrem Haatau Wagen haben. Die Verarbeitung schadstoffgeprüfter Textilien garantiert Ohnen die Unbedenklichkeit für Ihr Baby.

Bitte lessen Sie alle Anleitungen vor Gebrauch Ihres Kinderwagens sorgfältig durch und haben Sie sie für spätere Zwecke und Rückfragen auf. Wenn Sie diese Hinweise nicht beachten, kann das die Sicherheit Ihres Kindes beeinträchtigen.

Wenn Sie Anleitungen nicht verstehen und weitere Informationen benöti- gen, wenden Sie sich an ihren Fachhändler.

Stellen Sie safer, dass auch andere Benutzer über die Funktionen des Wagens und die Sicherheitshinweise informiert sind.

Zur Sicherheit Ihres Kindes

WARNING!	Prüfen Sie vor dem Gebrauch, dass der Wagen nicht beschädigt ist und keine Teile eingerissen oder gebrochen sind, in dieser Fall den Wagen keinesfalls benutzen.
WARNING!	Lassen Sie das Kind nie unbeaufsichtigt im Wagen.
WARNING!	Vergewissem Sie sich vor Gebrauch, dass alle Verriegelungen geschlossen sind und das Oberteil sicherebfestigt ist.
WARNING!	Das Befahren von Treppen oder Stufen, sowie eine zu schwere Beladung, kann ihren Wagen beschädigen und Ihr Kind gefährden.
WARNING!	Stellen Sie den Wagen immer mit festgestellter Bremse ab, achten sie in öffentlichen Verkehrsmitteln auf einen sicheren Stand.
WARNING!	Kinderwagen, Sportwagen und Tragetasche sind kein Bett oder Wiegeneratz und dürfen nur für den Transport verwendet werden.
WARNING!	Der Gebrauch theseis Kinderwagens zum Joggen, Skaten, o. äist gefährlich und ist deshalb nicht erlaubt.
WARNING!	Halten Sie playende Kinder vom Wagen fern und{lssen Sie nicht mit dem Wagen playen.
WARNING!	Sichern Sie das Kind mit einem Gurt.
WARNING!	Befestigen Sie keine Taschen am Schieber, das beeinträchtigt die Standfestigkeit des Wagens.
WARNING!	Dieses Modell ist geeignet für 1 Kind.
WARNING!	Zweitsätze sind für diese Modell nicht erlaubt.
WARNING!	Sitzeinheit, Kinderwagenoberteil und Tragetasche dürfen nicht zum Transport im Auto verwendet werden.
WARNING!	Verwenden Sie aus Sicherheitsgründen nur Hartan-Zubehör und-Ersatzteile.

Bedienungsanleitung

Wagen aufstellen

Durch Drücken der Arretierknöpfle 5 Schieberoberteil waagerecht stellen, Schieber 1 hochziehen, bis Schieberverregelung 2 einrastet. WARNUNG! Vergewissem Sie sich vor Gebrauch, dass alle Verregelungen geschlossen sind.

Wagen zusammenlagen

Wichtig! Schieber 1 schwenken, damit die weißen Symbole auf dem Drehgriff 3 von oben sightbar sind. Sicherheitsdrehverschluss 3 nach innen drehen bis Schieber ausrastet. Durch Drucken der Fangsicherung 8 Wagin ganz zusammenlagen. Nach Drucken der Schieberabknickung 5, Schieberoberteil 1 nach unter schwenken.WARNING! Beim Zusammenlagen und Aufstellen des Gestelles, beim Schwenken des Schiebers und beim Verstellen der Rückenlehne konnen Klemmstellen entstehen, die bei Unachtsamkeit zu Verletzungen führen können.

Schieber schwenken

Zum Schwenken des Schieberds drehen Sie die Drehgriffe 4 in Pfeilrichtung.
WARNUNG! Achten Sie beim Schwenken daraufuf, dass Ihr Kind nicht zwischen die beweglichen Teile gerät und dass der Schieber wieder mit einem hörbaren „Klick" eingerastet ist.

Schiebergriff hohenverstellbar

Arretierknöpf der Schieberabknickung 5 beidseitig drücken und Schieberoberteil 1 in die gewünschte Position bringen.

Abnehmer der Räder

Öffnen Sie die Feststellbremse 6. Drücken Sie zum Abnahmen oder Aufstecken des Rades den Druckknopf 9 oder die Grifflänge der Gummikappe 9. Achten Sie beim Aufstecken darauf, dass die Arretierfedder richtig eingerastet ist.

Feststellbremse

Zum Feststellen der Räder drücken Sie den roten Sicherungsknopf am Bremshebel 6 und schwenken den Hebel nach unter. Die beiden Bremskronen ranten mit einem hörbaren Klicken ein. Zum Öffnen der Bremse klappen Sie den Bremshebel nach ober bis er einrastet. Beim Abstellenitte Schiebeprobe vormenhen. WARNUNG! Achten Sie darauf, dass vor dem Hineinsetzen und Herausnehmen des Kindes die Bremse immer geschlossen ist.

Feststellbremse nachjustieren

Sollten nach längerem Gebrauch die Räder leichte Rattergeräutsche verursachen, können Sie das durch Verstellen der Einstellschraube 7 am Bremsgehause beseitigen.

Verdeck und Schutzbügel

Nach Drucken des Bajonettverschlusses 17 lasst sich das Verdeck oder der Schutzbürger Herausziehen. Achten Sie beim Einstecken darauf, dass die Bürgerrichtig eingerastet und keine Stoffeile eingeklemmt sind. Durch Drucken der Verstellknöpfle 16 von innen konnen Sie den Schutzbürger schwenken. WAR-

Sun-Verdeck

Zum gerauschlungen Verstellen des Verdeckes drücken Sie die beiden vorderen Verdeckbürger 22 zusammen. Das Verdeck lassst sich durch Abnehmer des hinteren Verdeckteile 23 mittels ReiBverschluss zum Sonnensegel umwandeln. Durch Öffnen der beiden ReiBverschlüsse 20 und hochklappen der Verdecklasche vermeiden Sie einen Hitzestau und sorgen für eine gute Durchführung. Als zusätzlichen Schutz können Sie das Sonnenschild 21 Herausklappen.

Feststellbare Schwenkräder (nur S)

Zum Feststellen der Schwenkräder drehen Sie die Kappen 10 bis der rote Punkt erscheidt, die Räder arretieren sich selbst sobald sie in Fahrtrichtung stehen. Zum Lösen drehen Sie die Kappen 10 bis der grüne Punkt erscheidt. Zum Abnehmer offen Sie den Druckknopf in der Mitte der Kappe 10 und ziehen das Rad aus der Halterung. Zum Befestigen stecken Sie das Rad mit dem Befestigungsbolzen in die Halterung bis zum Anschlag und drucken den Knonpf wieder hinein.

Einstellbare Schwingfederung

Durch Drehen des Verstellgriffes 11 können Sie eine weiche oder sportliche Federung einstellen.

Automatische Oberteilverriegelung

Setzen Sie den Sportwageneinsatz so auf den Gestellrahmen, dass diebeiden seitlichen Büber auf jeder Seite in die dafür vorgesehenen Schlitze 18 einrasten. Schieben Sie dann den Einsatz kräftig bis zum Anschlag. Die Verriegelungen schließen beidseitig automatisch mit einem Hörbarem „Klick". WARNING! Prüfen Sie vor Gebrauch durch waagerechtes Ziehen, ob das Oberteil zuverläufig befestigt ist! Bei sichbarem seitlichen roten Punkt ist die Verriegelung nicht geschlossen! Zum Offnen der Verriegelung ziehen Sie den grünen Verschlussbürger nach unter bis er einrastet, dann konnen Sie das Oberteil abnehmer. Der Sportwageneinsatz lasst sich auch drehen.

Verstellen der Fußstütze

Zum Verstellen der Fußstütze drücken Sie die beiden freihtlichen Druckknöpfte 14 und schwenken die Fußstütze nach unter. Durch einfaches Anheiten konnen Sie die Fußstütze in mehreren Stufen bis in die Waagerechte verstellen. Durch Drucken der Knöpfie 15 konnen Sie die Fußstütze herausziehen und verlangern. WARNUNG! Stellen Sie bei eingestellter Tragetasche die Fußstütze immer waagerecht, als zusätzlichen Schutz gegen Herausrutschen.

Verstellen der Ruckenlehne

Durch Anheiten des Rückenbuggels 12 auf der Rückseite, lasst sich die Rückenlehne feinstufig von der Sitz- bis in die Liegeposition bringen. WARNUNG! Achten Sie beim Verstellen darauf, dass Ihr Kind nicht zwischen die beweglichen Teile grat und die Rückenlehne wieder richtig eingerast ist.

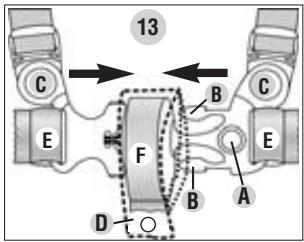

Sicherheitsgurt

WARNING! Sichern Sie Ihr Kind mit dem Gurt 13. Verwenden Sie den Schrittgurt D immer in Verbindung mit dem Beckengurt E. Achten Sie daraufauf, dass der Gurt straff anliegt, das konnen Sie mit den Schiebeschnallen einstehen. Achten Sie daraufauf, dass zur sicheren Befestigung die Gurtschnalle beim Schlieben durch die Zusatzlasche F am Schrittgurt gefuhrt wird.

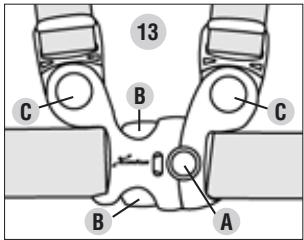

Öffnen des Gurtes: Drücken Sie den roten Punkt A und beiden Zungen B zum Öffnen. Zum Lösen der Hosenträgergurte drucken Sie die Knöpfé C.

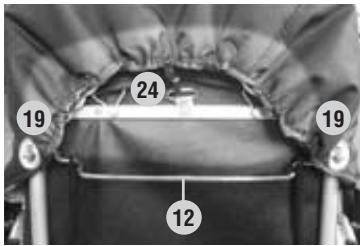

Herausfallschutz WARNING!

Als zusätzliche Sicherheit gegen Herausfallen befestigen Sie die Osen 19 des Verdeckes mit den Drehverschlussen am Metallrücken. Hängen Sie außer dem Rückenhaken 24 in den Metallring an der Rückenplatte.

Eignung fur das Kind

Der Verdecksportwagen Topline ist vorgesehen für Kinder ab 6 Monate, bis 15kg

Für Kinder unter 6 Monate nur in Verbindung mit einer passenden Tragetasche.

WARNING!

Benutzen Sie die Sitzeinheit nur, wenn Ihr Kind selbstig sitzen kann.

Alle von uns verwendeten Materialien halten sich leicht pflegen.

Pflege der Stoffteile

Reinigen Sie verschmutzte Stoffe mit einer Kleiderbürste trocken oder mit klarem Wasser (mit Fön trocknen), vermeiden Sie ein starkes Reiben. Hartnäckige Flecken können mit einem milden Waschmittel entfern werden. Alle abnehmbaren Stoffeile können Sie mit einem Feinwaschmittel in der Waschmaschine bei 30^ (Schonwaschgang) waschen. Sollen Sie einmal von einem Regenguss überrascht werden, trocknen Sie anschließend ihren Wagen bei aufgespannten Verdeck in einem trockenden, luftigen Raum mit einem Tuch ab, damit durch die Nähte keine Feuchtigkeit in den Innenbezugsstoff eindringen kann, es können sonst Wasserränder entstehen. Ein garantieter Wetterschutz ist nur eine von uns mitgelieferte oder im Fachhandel erhältliche Wetterschutzhaube. Neben了许多 positiven Eigenschaften unserer Stoffe reagieren diese auf intensive Sonneneinstrahlung sehr empfindlich. Wir empfehlen deshalb das Abstellen des Wagens im Schatten.

Pflege des Fahrgestelles

Das Fahrgestell bedarf einer regelmäßigen Pflege. Die Radachsen,müssen alle 4 Wochen gesaubert und leicht geölt werden.Bewegliche Kunststoffeile konnen mittels eines Silconsprays Funktionsfähig gehalten werden. Ein Quitschen des Fahrgestelles wird dadurch verhindert. Beschchnittete und verchrome Metallteile sind trocken zu halten und gegebenenfalls mit Autopolitur oder Chrompaste zu pflegen.Kleine Lackschaden am Gestell beseitigen Sie mit einem Lackstift, der im Fachhandel erhältlich ist. Reinigen Sie niemals Ihren.Wagen mit einem Hochdruckreiniger, dadurch werden die gefeteten Kugellager Rader und Funktionsteile zerstort (Schleif- und Quitschgerausche).Rader: Achten Sie bei Luftbereitung auf einen ausreichenden Luftdruck, dieser solte zwischen 1,2 und max. 1,5 bar liegen.WARNING! Der max. Fülldruck ist schnell erreicht, eine Überschreitung kann zu Unfallen und Verletzungen führen. Die Gleitlager-Radbuchsen und Federn,müssen bei Verschleißrechtzeitig erneuert werden.Vermeinden Sie ein längeres Abstellen von Luftreifen auf helleren PVC-oder Linoleumböden,das sich wie bei allen Gummireifen der Belag an dieser Stelle schwarcfarben konnte. Ebenso konnen petite eingedrückte Steinchen o.ä. den Bodenbelag beschädigden.Beim Abstellen ihres Wagens in der prallen Sonne sowie beim Verstauen unter Druck im Kofferraum bei Temperaturen über 40^ konnen sich die Luftkammerreifen abplatten oder verdrucken.

Luftverlust der Räder

Um nach einem toten Luftverlust ein Eiern der Reifen zu vermeiden, pumpen Sie den Reifen nur etwa bis hält auf, dann richten Sie den Reifen, bis er rund lauft und pumpen ihm anschließend ganz auf.

Beschaffenheitsvereinbarung

2-JAHRE Gewährleistung

Sie haben auf这点 Produkt einen Gewährleistungsanspruch gegenüber Ihrem Vertragspartner von 2 Jahren. Die Gewährleistungsfrist beginnnt mit der Übergabe des Produktes von Ihrem Handler. Zum Nachweis bewahren Sieitte diese ausgefüllte Karte, den von Ihnen unterzeichnen Übergabe-Check sowie den Kaufbeleg fur die Dauer der Gewährleistungsfrist auf, ohne Vorlage dieser Dokumente kann eine Reklamation nicht bearbeitet werden.

GEWÄHRLEISTUNG IM REKLAMATIONSFALL

Die Gewährleistung bezieht sich auf sãmtliche Material- und Herstellungsfehler, die zum Zeitpunkt der Übergabe vorliegen.

KEINE GEWÄHRLEISTUNG WIRD ÜBERNOMMEN...

Es wird keine Gewähr übernommen für Mängel oder Schäden an der veräußerten Ware, die von uns nicht zu vertreten sind. Dies gilt insbesondere für

naturliche Abnutzungsserscheinungen (Verschleib) und Schaden durch übermäßige Beanspruchung
■ Folgefehler, die dadurch entstanden sind, dass Schäden/Fehler nicht beachutzt wurden und aufgrund dessen zu einer erschwerten Reparatur führen
Schaden durch ungeeignete oder unsachgemäße Verwendung (s. Gebrauchsanweisung)
Schaden durch fehlerhafte Montage oder Inbetriebsetzung
Schaden durch nachlassige Behandlung oder mangelnde Wartung des Kaufgegenstandes
Schaden durch unsachgemäß Änderungen des Kaufgegenstandes

GEWÄHRLEISTUNGSFALL ODER NICT?

Rost: Das Gestell ist rostschutzbehandelt um einen ordentlichen Grundschutz zu geben. Bei fehlender Wartung kann es jedoch vorkommen, dass Roststellen auftenen. Hierfür wird keine Gewährleistung übernommen. Kratzer: Bei Auftreten von Kratzern handelt es sich um normale Verschleibercheinungen, wofur keine Gewährleistung übernommen werden kann. Schimmelbildung: Wenn Textilteile feucht geworden sind, müssen sie richtig getrocknet werden, um Schimmelbildung zu vermeiden (siehe Gebrauchsanweisung). Für Schimmelbildung kann keine Gewährleistung übernommen werden. Bleichung der Stoffe: Wir bestätigen, dass die Stoffe den gultigen Normen entsprechen. Durch Sonneneinstrahlung, Schweibeinfluss, Reinigungsmittel, Abrieb (insbesondere an den im Griffbereich liegenden Stellen) oder zu halten Waschen ist ein Ausbleichen nicht auszuschreibenn und damit kein Reklamationsgrund. Geringe Farbunterschiede zwischen einzelnen Fertigungspartien让他们 sich leider nicht immer vermeiden. Hierfür kann keine Gewährleistung übernommen werden. Noppenbildung der Stoffe: Gegen Noppenbildung wird keine Gewährleistung übernommen. Dieses fällt unter allgemeine Kleiderpflege und kann wie bei Wollpullovern einfach mit einer Kleiderbürste oder Noppenmaschine beseitigt werden. Einheiten der Näthe/Druckknöpfedes Stoffes:itte prufen Sie beim Kauf/genau, dass alle Stoffteile, Nähte und Druckknöpfes ordnungsgemäß genaht und befestigt sind. Eventuelle Beanstandungen von Nähten/defekten Druckknöpfen müssen unverzüglich nach Feststellen des Fehlers bei ihrem Fachhandler reklamiert werden. Räder: Kinderwagenräder werden nicht ausgewuchtet und können davon einen leichten Höhenschlag ("eiern") aufweisen. Abgefahrene Räder sind natürliche Verschleibercheinungen. Platten bei Luftträden kann nur auf äußere Einwirkung, spitze Gegenstände oderfahren mit zu niedrigem Lufttruck zurückgeführrt werden. Hierfür kann keine Gewährleistung übernommen werden.

Beschaffenheitsvereinbarung

WAS SIE BEIM KAUF BEAHTEN SOLLTEN

Prüfen Sie, dass der Wagen vollständig ausgeliefert worden ist und dass keine Teile fehlen. Prüfen Sie, dass alle Funktionen des Wagens vollständig funktionieren und bestätigten Sie diese auf dem Übergabe-Check.

VORGEHENSWEISE BEI REKLAMATIONEN

Melden Sie den Fehler unverzüglich bei dem Fachhändler, bei dem Sie den Wagena gekauft haben Telefonisch an, um die weitere Vorgehensweise zu besprechen. Für Sicherheitsrelevante Mängel, die nicht innerhalb von 30 Tagen nach Aufreten beim Fachhändler angemeldet werden, kann keine Gewährleistung übernommen werden. Bei der Bearbeitung von Reklamationsansprüchen kommt Produktspezifische Abschreibungssätze zur Anwendung. Hier verweisen wir auf die ausliegenden Allgemeinen Geschäftsbedingungen.

VERWENDUNG, PFLEGE UND WARTUNG

Der Kinderwagen ist ein Transportmittel für Ihr Kind und muss entsprechend der Gebrauchsanweisung gegflect und gewartet werden, damit seine Ursprungsqualität erhalten bleibt.

Hartan

Entretien des tissus

Vastzeitbare zwenkwielen (alleen S)

Garantiegeval of nicht?

G geprüft/i.O.

nicht anzuwenden

1. Funktionsprüfung

Klappmechanismus

G geprüft/i.O.

nicht anzuwenden

Fahrverhalten

geprüft/i.O.

nicht anzuwenden

Rader prufen

geprüft/i.O.

nicht anzuwenden

■ Verstellmechanismen überprüfen

G geprüft/i.O.

nicht anzuwenden

Bremssicherheitsprüfung

己 geprüft/i.O.

nicht anzuwenden

Federung überprüfen

geprüft/i.O.

nicht anzuwenden

1. Unversehrtheit

Gestell überprüfen
G geprüft/i.O.
nicht anzuwenden
Stoffteile überprüfen
G geprüft/i.O.
nicht anzuwenden
■ Kunststoffeile überprüfen
G geprüft/i.O.
nicht anzuwenden
Ich habe das Produkt geprüft und mich vergewissert, dass es komplett ausgeliefert worden ist, frei von äußeren, bzw. sichtbaren Mängeln ist und dass alle Funktionen vollständig intakt sind.
Ich habe ausreichend Informationen über das Produkt und seine Funktionen vor dem Kauf erhalten und die Pflege- und Wartungsanweisungen zur Kenntnis genommen.

Acceptance Check

1. Completeness

checked/OK

PLZ, Ort / Town, postcode:

Telefon (mit Vorwahl): Phone (with area code):

e-mail:

QS-Nummer / QM number:

Wagentyp / Stroller type:

Articlel-Nummer / Article number:

Käfer (Unterschrift) Buyer (signature)

Verkafer (Name in Druckschrift)

(Durch die Unterzeichnung these Übergabeprotokolls werden die gesetzlichen Rechte des Käufers nicht eingeschlossen)
