BRUGSANVISNING TOPLINE X HARTAN

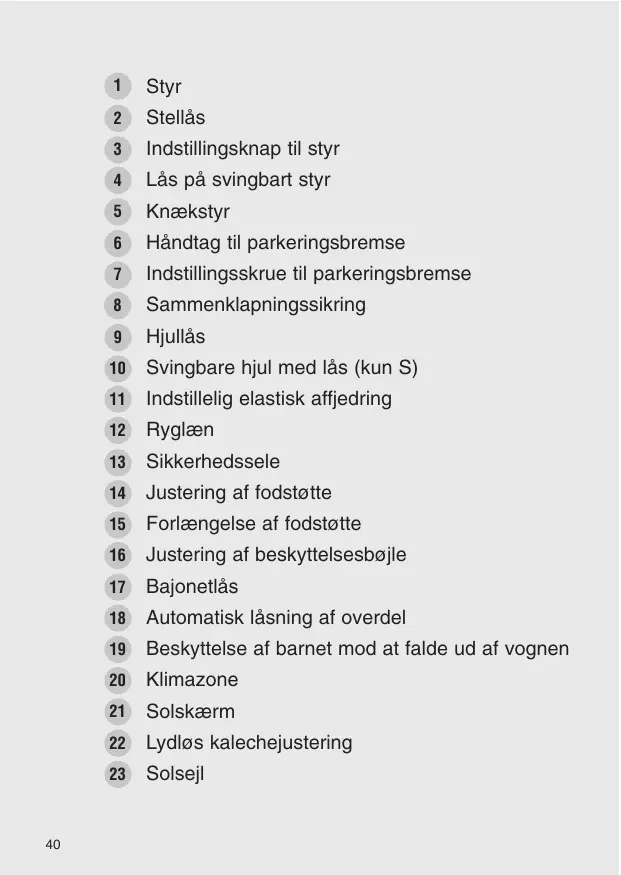

Indstillingsknap til styr

Håndtag til parkeringsbremse

Justering af fodstøtte

Forlængelse af fodstøtte

Justering af beskyttelsesbøjle

Beskyttelse af barnet mod at falde ud af vognen

Solsejl Hjertelig tillykke For at dit barn kan føle sig sikker og tryg, har du valgt et produkt af høj kvalitet fra og således truffet en virkelig god beslutning. Takket være førsteklasses udførelse og løbende streng kvalitetskontrol vil du have megen glæde af dit produkt i lang tid. Forarbejdningen af tekstiler, der er afprøvet for sundhedsskadelige stoffer, garanterer, at dit barn ikke udsættes for risici. Læs alle vejledninger opmærksomt igennem før produktet tages i brug og opbevar dem for fremtidige formål og kontakt. Dit barns sikkerhed vil kunne påvirkes, hvis du ikke iagttager disse henvisninger. Kontakt din forhandler, hvis du ikke forstår vejledningerne eller ønsker yderligere oplysninger. Forvis dig om, at andre brugere også er informeret om vognens funktioner og sikkerhedsanvisningerne. Barnets sikkerhed ADVARSEL! ADVARSEL! ADVARSEL! ADVARSEL! ADVARSEL! ADVARSEL! ADVARSEL! ADVARSEL! ADVARSEL! ADVARSEL! ADVARSEL! ADVARSEL! ADVARSEL! ADVARSEL! Kontrollér inden brug, om vognen er beskadiget og om dele er revnet eller brudt. Hvis det er tilfældet, må vognen under ingen omstændigheder benyttes. Barnet i vognen skal altid være under opsyn. Kontrollér inden brug, om alle låse er lukket og overdelen er fastgjort sikkert. Kørsel på trapper eller trin og for tung belæsning kan beskadige vognen og udsætte barnet for fare. Lås altid bremsen, når vognen parkeres. Sørg for, at vognen står sikkert i offentlige befordringsmidler. Barnevogne, klapvogne og lift er ikke en seng eller vugge og må kun benyttes til transport. Jogging og skating e.l. er farligt med vognen og er derfor forbudt. Hold børn, der leger, borte fra vognen og lad dem ikke lege med vognen. Brug selen for dit barns sikkerheds skyld. Anbring ikke tasker på styret. De påvirker vognens stabilitet. Denne model er egnet til 1 barn. To sæder er ikke tilladt for denne model. Sæden, overdelen af vognen og liften må ikke benyttes til transport i bilen. Benyt udelukkende Hartan tilbehør og reservedele af sikkerhedsmæssige grunde.

Betjeningsvejledning Opstilling af vogn Anbring den øverste del af styret i vandret stilling ved at trykke på låseknapperne 5, vip styret 1 opad til stellets lås 2 går i hak. ADVARSEL! Vær sikker på, at alle låsemekanismer er låst før ibrugtagningen. Sammenklapning af vogn Vigtigt! Klap styret 1 op, så de hvide symboler på drejehåndtaget 3 ses oppefra. Drej sikkerhedsdrejelåsen 3 indad til styret går ud af hak. Klap vognen helt sammen ved at trykke på sammenklapningssikringen 8. Klap styrets øverste del 1 nedad efter at have trykket på knækstyret 5. ADVARSEL! Ved sammenklapning og opstilling af stellet, ved omklapning af styret og ved justering af ryglænet kan der opstå steder, hvor der er risiko for at komme i klemme og blive kvæstet, hvis man ikke er forsigtig. Svingbart styr Drej drejehåndtagene 4 i pilens retning og klap håndtaget om. ADVARSEL! Pas på at dit barn ikke kommer ind mellem bevægelige dele ved omklapning, og at styret er gået rigtigt i hak igen med et hørbart „klik”. Højdeindstilleligt styrgreb Tryk på låseknapperne i begge sider til knækstyret 5 og anbring styrets øverste del 1 i ønsket position. Afmontering af hjul Åbn parkeringsbremsen 6. Tryk på trykknappen 9 eller gribefladen til gummikappen 9 for at fjerne eller påsætte hjulet. Vær ved fastgørelsen sikker på, at låsefjederen er gået rigtigt i hak. Parkeringsbremse Til låsning af hjulene trykker du på den røde sikringsknap på bremsehåndtag 6 og svinger håndtaget nedad. De to bremsekroner går i hak med et hørbart klik. Bremsen åbnes ved at klappe bremsehåndtaget op, indtil det går i hak. Prøv altid om vognen kan skubbes, når den er parkeret. ADVARSEL! Husk altid at lukke bremsen, når barnet placeres i eller tages op af barnevognen. Efterjustering af parkeringsbremse Hvis hjulene vibrerer eller brug i en længere periode, kan lydene fjernes ved at justere stilleskruen 7 på bremsehuset. Solsejl og beskyttelsesbøjle Når der trykkes på bajonetlåsen 17, kan solsejlet eller beskyttelsesbøjlen trækkes ud. Sørg ved isætning for, at bøjlen går rigtigt i hak og at ingen stofdele er klemt fast. Ved at trykke på indstillingsknapperne 16 indefra kan beskyttelsesbøjlen drejes. ADVARSEL! Kalechebøjlen på klapvognen og beskyttelsesbøjlen egner sig ikke til at bære klapvognen i.

Betjeningsvejledning Solsejl Lydløs indstilling af kalechens position ved hjælp af de to forreste bøjler på kalechen 22, der trykkes sammen. Ved hjælp af lynlåsen kan den bagerste del af kalechen 23 fjernes, og kalechen kan således fungere som solsejl. Åbnes lynlåsen 20 og klappes sejllasken op, undgås varmeophobning, og der sørges for god ventilation. Solskærmen 21 kan vippes ud for ekstra beskyttelse. Svingbare hjul med lås (kun S) Til låsning af de svingbare hjul drejer du kapperne 10, indtil det røde punkt er synligt. Hjulene låses automatisk, så snart de står i kørselsretning. Til løsning drejer du kapperne 10, indtil det grønne punkt er synligt. Til aftagning trykker du på trykknappen midt på kappe 10 og trækker hjulet ud af holderen. Til fastgørelse sætter du hjulet med fastgøringsbolten helt ind i holderen og trykker knappen ind igen. Indstillelig elastisk affjedring Ved at dreje indstillingshåndtaget 11 kan der indstilles en blød eller sportslig affjedring. Automatisk låsning af overdel Anbring klapvognsindsatsen således på rammen, at de to sidebøjler går i hak i kærven 18 på hver side. Skub derefter indsatsen kraftigt og helt ind. Låsene udløses automatisk på begge sider med et hørbart „klik”. ADVARSEL! Kontrollér inden brug om overdelen er fastgjort rigtigt ved at trække den ud vandret! Overdelens låseanordning er ikke låst, hvis det røde punkt på siden er synligt! Frigør overdelens låseanordning ved at trække den grønne låsebøjle nedad til den går i hak, hvorefter overdelen kan tages af. Klapvognsindsatsen kan også drejes. Justering af fodstøtte Indstil fodstøtten ved at trykke på de to trykknapper 14 i siderne og vip fodstøtten ned. Fodstøtten kan justeres i flere trin helt op i vandret stilling ved blot at løfte den. Ved at trykke på knapperne 15 kan fodstøtten trækkes ud og forlænges. ADVARSEL! Stil altid fodstøtten i vandret stilling, hvis der er anbragt en lift i vognen, som ekstra sikkerhed for, at den ikke kan glide ud. Indstilling af ryglæn Ryglænet kan ændres fra siddende til liggende stilling i flere små trin ved at løfte rygbøjlen 12 på bagsiden. ADVARSEL! Pas på at barnet ikke kommer i klemme mellem bevægelige dele ved indstillingen og sørg for, at ryglænet går rigtigt i hak igen.

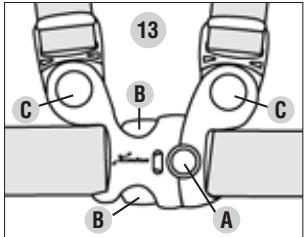

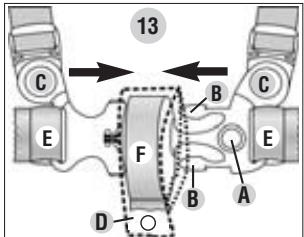

Betjeningsvejledning Sikkerhedssele ADVARSEL! Brug selen 13 for dit barns sikkerheds skyld. Benyt altid skridtselen D i forbindelse med bækkenselen E. Vær opmærksom på, at selen sidder stramt. Den kan indstilles med skydespænden. Husk på at lede bæltespænden gennem den ekstra lask F på skridtselen for sikker fastgørelse ved lukning. Løsning af sele: Tryk på det røde punkt A og på begge tunger B og åbn selen. Tryk på knapperne C for at løsne H-selen.

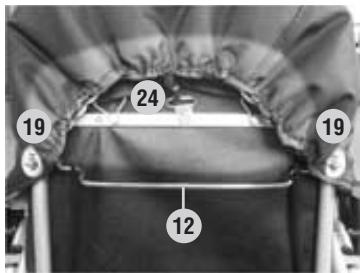

Beskyttelse af barnet mod at falde ud af vognen ADVARSEL! Som en ekstra sikkerhed for, at barnet ikke kan falde ud af vognen, fastgøres øsknerne 19 på kalechen med drejelåsene på metalryggen. Hæng desuden ryghagerne 24 i metalringen på bagerste plade.

Egnethed for børn Kaleche-klapvognene Topline er beregnet til børn fra 6 måneder på indtil 15 kg. Til børn under 6 måneder er denne model kun velegnet sammen med en passende lift. ADVARSEL! Denne klapvogn må kun bruges, hvis barnet kan sidde selvstændig.

Plejevejledning Alle benyttede materialer et lette at vedligeholde. Pleje af tekstiler Rengør tilsmudsede stoffer i tør tilstand med en klædebørste eller med rent vand (tørres med en hårtørrer). Undgå kraftig gnidning. Hårdnakkede pletter kan fjernes med et mildt vaskemiddel. Alle aftagelige stoffer kan vaskes i vaskemaskinen med et finvaskemiddel ved 30° C (skåne program). Skulle det hænde, at du pludseligt overraskes af en regnbyge, skal du efterfølgende tørre vognen med opslået kaleche af med en klud i et tørt og godt ventileret rum for at undgå, at der trænger fugtighed ind i inderbetrækket gennem sømmene. Der ville ellers kunne opstå vandskjolder. Garanteret værn mod vind og vejr opnås kun med et regnslag, der følger med eller kan købes hos en forhandler. Vore tekstiler har mange positive egenskaber, de reagerer dog stærkt over for intensivt sollys. Vi anbefaler derfor at parkere vognen i skyggen. Vedligeholdelse af stel Stellet skal vedligeholdes med jævne mellemrum. Hjulakslerne skal renses hver fjerde uge og smøres med lidt olie. Bevægelige plastdeles funktionsevne bibeholdes ved hjælp af en silikonespray. Belagte og forkromede metaldele skal holdes tørre og plejes med bilpolitur eller chrompasta om nødvendigt. Små lakskader på stellet fjernes med en lakstift, der fås i specialforretninger. Barnevognen må aldrig rengøres med en højtryksrenser, da de smurte kuglelejer på hjulene og funktionsdelene derved ødelægges (de slæber på og hviner). Hjul: Vær opmærksom på tilstrækkeligt stort luftryk ved hjul med dæk, der bør være på mellem 1,2 og maksimum 1,5 bar. ADVARSEL! Det maksimale fyldningstryk er hurtigt nået. For højt tryk kan forårsage uheld og tilskadekomst. Slidte hjulbøsninger og fjedre skal fornyes rettidigt. Undgå frastilling af lufthjul i længere tid på lyse PVC- eller linoleumsgulve, da belægningen på dette sted vil kunne blive sort, ligesom det er tilfældet for alle gummihjul. Lufttab på hjul For at undgå hjulslør, hvis der ikke er mere luft i hjulet, pumpes det kun ca. halvt op rettes op, til hjulet bevæger sig korrekt, og derefter pumpes det helt op.

Kvalitetsaftale TO ÅRS garanti Du har krav på 2 års garanti på dette produktet af din kontraktpartner. Garantiperioden starter ved forhandlerens overdragelse af produktet til køber. Som dokumentation opbevares dette kort i udfyldt stand af køber tilligemed den af køber underskrevne overdragelsescheckliste samt kassebonen i hele garantiperioden. En reklamation kan ikke behandles uden fremlæggelse af disse dokumenter.

GARANTI I TILFÆLDE AF REKLAMATION

Garantien omfatter alle eksisterende materiale- og fabrikationsfejl på overdragelsestidspunktet. DER YDES INGEN GARANTI PÅ.... Der ydes ingen garanti på mangler eller skader på den solgte vare, som vi ikke er ansvarlige for. Det gælder især for ■ naturlige tegn på slid (slitage) og skader pga. uforholdsmæssig belastning ■ følgemangler forårsaget af ikke iagttagede skader/fejl, hvilket har haft større reparationer til følge ■ skader, der er opstået pga. uegnet eller ukyndig brug (se brugsanvisning) ■ skader, der er opstået pga. fejlagtig montering eller ibrugtagning ■ skader, der er opstået pga. uagtsom behandling eller manglende vedligeholdelse af købsgenstanden ■ skader, der er opstået pga. ukyndige ændringer på købsgenstanden.

Kvalitetsaftale GARANTISAG ELLER IKKE? Rust: Stellet er behandlet mod rust for at give det en ordentlig grundbeskyttelse. Der vil dog kunne opstå rustpletter ved manglende vedligeholdelse. Der overtages ingen garanti for dem. Ridser: Ridser er normal slitage og er derfor ikke omfattet af garantien. Skimmeldannelse: Tekstiler, som er blevet fugtige, skal tørre rigtigt for at undgå dannelse af skimmel (se brugsanvisning). Der overtages intet ansvar for skimmeldannelse. Falmning af stoffer: Vi bekræfter, at stofferne er i overensstemmelse med gældende normer. Pga. sollys, sved, rengøringsmidler, slid (især på de steder, hvor der gribes fat i stoffet) eller for hyppig vask kan falmning ikke udelukkes og er således ingen reklamationsgrund. Ringe farvedifferencer mellem forskellige produktionspartier kan desværre ikke altid undgås og er ikke omfattet af garantien. Noppedannelse på stofferne: Noppedannelse er ikke omfattet af garantien. Det falder ind under almindelig pleje af tøj og kan ligesom ved uldtrøjer ganske enkelt fjernes med en klædebørste eller en noppemaskine. Revner i søm/ved trykknapper/i stoffet: Kontrollér omhyggeligt ved købet at alle stofdele, søm og trykknapper er syet og fastgjort korrekt. Eventuelle reklamationer af søm/defekte trykknapper skal efter konstatering af fejlen omgående videregives til forhandleren. Hjul: Barnevognshjul afbalanceres ikke og kan derfor have et let slag (”slå”). Nedslidte hjul er naturlig slitage. Punkteringer i lufthjul kan kun skyldes ydre påvirkning, spidse genstande eller kørsel med for lavt lufttryk og er ikke omfattet af garantien.

Kvalitetsaftale TAG HENSYN TIL FØLGENDE VED KØB Kontrollér, at vognen er leveret komplet og der ikke mangler dele. Kontrollér, at alle vognens funktioner fungerer korrekt og bekræft det på overdragelseschecklisten.

FREMGANGSMÅDE VED REKLAMATIONER

Giv omgående forhandleren, hvor vognen er købt, telefonisk besked om fejlen for at drøfte nærmere om fremgangsmåden. Der ydes ingen garanti på sikkerhedsrelevante mangler, der ikke meddeles forhandleren inden 30 dage, efter at fejlen er optrådt. Ved behandling af reklamationskrav anvendes produktspecifikke afskrivningssatser. Der henvises til vore fremlagte almindelige forretningsbetingelser.

BRUG, PLEJE, VEDLIGEHOLDELSE

Barnevognen er et transportmiddel for et barn og skal plejes og vedligeholdes i henhold til brugsanvisningen for at bevare dens oprindelige kvalitet. Forhandler

Lås på svingbart håndtak
