BEDIENUNGSANLEITUNG ICDX NUMARK

32. PORT USB ESCLAVE (SLAVE) -

Bedienungsanleitung (DEUTSCH)

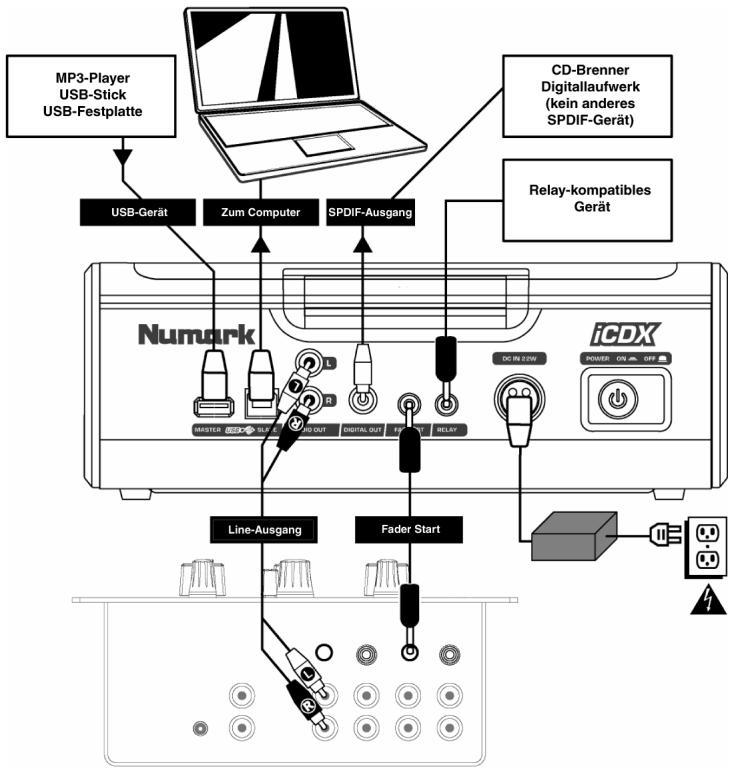

iCDX Aufbauhinweise

Rückseite des Mixers
(MIXER NICTHT IM LIEFERUMFANG)

AUFBAUANLEITUNG (DEUTSCH)

1. Überprüfen Sie, dass sich alle auf der Vorderseite der Anleitung aufgelisteten Gegenstände im Karton befinden.
2. LESEN SIEV DER VERWENDUNG DES PRODUKTS DIE BROCHURE MIT DEN SICHERHEITSHINWEISEN.
3. Setzen Sie das Gerät gemäß der Montageanleitung zusammen.
4. Sehen Sie sich die Aufbauübersicht an.
5. Stellen Sie das Gerät an einer für den Betrieb geeigneten Stelle auf.
6. Überprüfen Sie, dass alle Geräte ausgeschelt sind und alle Fader und Gain Regler auf der niedrigsten Pegelposition stehen.
7. Schlieben Sie, der Abbildung folgend, alle Stereoeingangsquellen, Ihr Mikrofon und die Kopfhörer an den Mixer an.
8. Verbinden Sie die Stereousgänge des Mixers mit Veränder (n), Tape Decks und/oder anderen Audiogeräten.
9. Schlieben Sie die Netzkabel aller Geräte an.
10. Schalten Sie alle Geräte in der folgenden Reihenfolge ein:

Audioquellen (z.B. Turntables oder CD-Player)
- Mixer
Zuletzt schalten Sie Verstärker und andere Ausgangsquellen an.

1. Gehen Sie beim Ausschalten des Systems in einzel der umgekehrten Reihenfolge vor:

2. Schalten Sie zuerst die Verständner
   Dann den Mixer

3. Und am Schluss die Audioquellen aus.

Weitere Informationen zu diesen Produkt finden Sie im Internet unter

http://www.numark.de

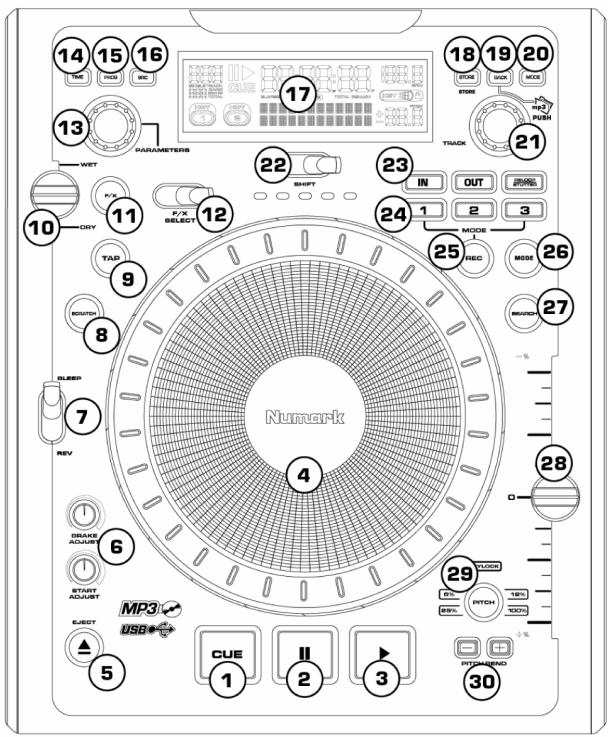

1. CUE - Geht zum zuletzt gesetzten Cue Punkt zurück und unterbricht die Wiedergabe. Der Cue Punkt ist die Stelle, an der die Wiedergabe zuletzt unterbrochen war. Durch ein weiteres Drucken des Tasters kann man kurzzeitig von dieserem Punkt an die Wiedergabe starten. Der Cue Punkt lässt sich durch Drehen des Rades editieren. Wenn Sie das Rad drehen, horen Sie die Musik. Wenn Sie das Rad stoppen und Play drucken, wird ein neuer Punkt definiert.

2. PAUSE - Stopt die Wiedergabe der Musik. Wenn Sie danach Play drucken, wird ein neuer Cue Punkt gesetzt. Wirder Taster während des Scratchens oder Stutterings gehalten, stoppt die Musik an der gegenwärftigen Position, wodurch ein Loop In- oder Cue Punkt neu gesetzt werden kann.

3. PLAY - Startet die Wiedergabe. Die Musik beginnt entweder vom Cue Punkt oder vom letzten Pause Punkt. Wir der Taster während der Wiedergabe gedrückt, startet die Musik vom zuletz gesetzten Cue Punkt neu, wodurch der Stuttering Effekt entstehen.

4. SCRATCH / JOG RAD - der innere Teil des Rades kann zum Scratchen, Cueing und Suchen verwendet werden. Der äußere Bereich des Rades dient zum Pitchbending.

5. EJECT - Mit diesen Taster werfen Sie eine CD aus. Wird diese fremde abgespiel, hat dieser Taster keine Auswirkungen. Wenn Sie im USB Master Mode arbeiten, können Sie mit EJECT ein USB-Gerät sichere abmelden.

6. BRAKE / START TIME - Mit diesen Reglern stellen Sie die Startgeschwindigkeit der Musik beim Drücken von Play (START TIME) oder die Bremsgeschwindigkeit der Musik beim Drücken von Pause (BRAKE TIME) ein. Sie können die Regler zum Justieren der Zeiten durch Drücken ausfahren und dann die gewüchtschen Werte einstehen.

7. BLEEP / REVERSE SCHALTER - Hiermit konnen Sie eine CD rückwarts abspieten. Der "Bleep" Mode spelied die Musik ruckwarts aus dem Pufferspeicher ab, während die CD normal weiterlauft. Wenn Sie den Schalter dann loslassen, springt die Wiedergabe zur gegenüber CD-Position und spiel tighter, als ob Sie den Schalter nicht aktiviert hatten. Im "Reverse" Mode spiel die CD ruckwarts (die CD Zeitanzeige lauft auch ruckwarts).
8. SCRATCH - Aktiviert oder deaktiviert den Scratch Mode. Bei aktiviertem Scratch Mode leuchtet der Taster und sie konnen mit dem inneren Teil des Rades wie mit einem Turntable scratches. Wenn der Scratch Mode ausgeschalte ist, kann der innere Teil des Rades beim Drehen zum Pitch Bend verwendet werden.
9. TAP - Indem Sie diesen Taster im Takt der Musik drücken, halten Sie dem integrierten BPM Counter bei der Bestimmung des korrekten Tempos. Wenn Sie den Taster für 2 Sekunden gedrückt halten, wird der BPM Counter initialisiert und beginnt mit der Berechnung des Tempos neu.
10. WET / DRY FADER - Mit diesen Fader bestimmen Sie, wie viel Effektanteil zum Main Mix Signal hinzugeführten werden soll. "Dry" markiert die Seite des Faders, an der kein oder nur weniger Effektanteil zum Main Mix besteht. Wenn Sie den Fader in Richtung "Wet" bewegen, horen Sie einen higheren Effektanteil und weniger vom Originalsignal.
11. F/X - Mit diesen Taster schalten Sie den Effects Mode an oder aus. Wenn der FX Taster leuchtet, ist der Effects Mode aktiv.

12. F/X SELECT - Mit diesen Kippschalter wahren Sie einen Effect aus. Insgesamt gibt es sechs verschiedene Effects. Beachten Sie dazu den Abschnitt zur Effects Sektion in dieser Anleitung.

13. PARAMETER REGLER - Dieser Regler dient, je nachdem was Sie beim Drehen gerade machen, verschiedene Funktionen.

In der Grundeinstellung verändern Sie mit dem Regler einen Parameter des mit dem F/X Select Schalter ausgewählten Effects. Weitere Hinweise hierzu finden Sie im Abschnitt Effects weiter hinten in dieser Anleitung.

Indem Sie einen bestimmten Taster beim Drehen des Reglers halten, können andere Parameter verändern.

1. TIME - Schaltet die Zeitanzeige im Display zwischen vergangener Zeit und restlicher Zeit des Songs oder verbleibender Spielzeit der Wiedergabeliste um.
2. PROG (Programm) - Ermöglicht die Definition einer Wiedergabeliste oder eines "Programms" der gegenüber eingelegenden CD. Drücken Sie zum Wechseln in den Programm Mode den PROG Taster. Wahlen Sie mit dem TRACK Regler den ersten Song Ihres Programms aus. Drucken Sie noch einmal PROG zur Speicherung und wahren Sie dann den nthsten Song auf die gleiche Weise aus. Wenn Ihnen das Programm gefällt, beginnen Sie mit PLAY die Wiedergabe der programmierten Titelreihenfolge.

Halten Sie den PROG Taster gedrück und drehren Sie den PARAMETER Regler, um zu einer Übersicht der Menüoptionen zu gelangen. Weitere Hinweise finden Sie im Abschnitt "Funktionen des Parameter Reglers" in dieser Anleitung.

1. SRC (Source) - Halten Sie den SRC Taster gedrück und drehen Sie zur Auswahl der abzuspielen Den Audiquelle den PARAMETER Regler; Es stehen CD, USB, oder USB MIDI Controller zur Auswahl. Wenn der iCDX spiel, hat dieser Taster keine Funktion.

2. LCD DISPLAY - Alle Informationen und Funktionen werden hier angezeigt: Dazu gehören unter anderen CD Text (wenn verfügbar), ID3 Tag Informationen und Effect-Einstellungen.

3. RECALL / STORE - Wenn Sie den RECALL Taster 2 Sekunden lang drücken, werden Cue Punkte gespeichert. Es kann mehr als ein Satz Cue Punkte pro CD gespeichert werden. Cue Punkt Sätze einer CD werden durchnummeriert.
   Wird eine CD, deren Cue Punkte gespeichert sind, eingegt, zeugt das Display die Meldung "Cue Punkte Available" an. Um die gespeicherten Cue Punkte zu laden, drücken Sie kurz den RECALL Taster. Wenn mehrere Cue Punkt Sätze einer CD gespeichert sind, konnen Sie diese mit dem Parameter Regler ausgehalten.

4. BACK - Beim Navigieren durch eine CD oder ein anderes Speichermedium mit Ordnern,bring Sie dieser Taster zuck auf die nacht höhere Ebene (Ordner).
5. (PLAY) MODE - Es gibt vier Wiedergabe-Betriebsarten:

Single: Spiel den ausgewählten Song und singt dann zum nachsten Song und unterbricht die Wiedergabe.

SingleReplay: Wiederholt den gegenwärten Song, bis er manuell gestoptt wird.

Random: Spielte alle Songs einer CD in zufälliger Reihenfolge ab.

Continuous: Spielt alle Songs einer CD nacheinander ab und beginnt am Ende der CD wieder mit dem ersten Song.

1. TRACK REGLER - Wird zum
   Weiterschalten der Songs, zur Ordernavigation und als "Enter" Taster verwendet.
2. SHIFT - In Verbindung mit der Loop Funktion erhögtlich dieser Schalter die Kürzung des Loops auf die Häfte oder die Veränderung auf das Doppelte. Wenn Smart Loop aktiviert ist, sind Sie auf die minimale Länge von 1 Beat limitiert.
3. LOOP IN / OUT / RELOOP - These Taster werden zur Definition der Start- und End Loop Punkte (Loop In und Loop Out) oder zum Wiederholen Ihres Loops (Reloop). Weitere Hinweise hierzu finden Sie im Loop-Abschnitt但这es Handbuchs.
4. TRIGGER TASTER - Diese Taster können drei mögliche Funktionen, die durch Drücken des REC Tasters und Drehen des Parameter Regler ausgewählten werden, ausführten. Weitere Informationen hierzu finden Sie im Abschnitt "Multi Mode Trigger Taster".

5. REc - Dieser Taster wird in Verbindung mit den drei zuweisbaren Triggertastern (24) zur Aufnahme eines Samples und zum Setzen von Hot Start Punktten verwendet. Zusammen mit dem Parameter Regler konnen Sie die Modi für die drei Multimode Triggertaster (23) bestimmmen.

6. (BUTTON) MODE - Dieser Taster dient zum Anpassen der Funktion der drei 3 zuweisbaren Taster. Durch Drücken des Tasters rufen Sie die LOOP-2, HOT CUE und SAMPLES Modi auf.

7. SEARCH - Bei aktiviertem Search Modus können Sie die Mitte des Jog Rades zum schllen Suchen innerhalb des gegenüber ausgewählten Titels verwenden. Wenn Sie das Rad 10 Sekunden nicht berühren, verlassen Sie automatisch den Search Modus. Die Suchgeschwindigkeit lässt sich durch Halten des SEARCH Tasters und Drehen des Parameterregulators justieren.
8. PITCH FADER - Hiermit steuern Sie die Geschwindigkeit der Musik. Wenn der Fader in die Richtung des "+" Zeichens geschoben wird, wird die Musik schneller. In Richtung des "-" Symbols gezogen, wird die Musik langsamer. Der Prozentsatz der Geschwindigkeitsänderung wird im Display angezeigt.
9. PITCH / KEYLOCK - Der Pitch Taster steuert den Bereich des Pitch Faders sowie dient zu Aktivierung und Deaktivierung des Key Lock Modus.

Durch mehrmaliges Drucken wahlen Sie nachinander die Pitch Fader Einstellungen von + / - 6% 12% 25% und 100% auf. Sie konnen den Pitch Fader auch deaktivieren, wenn Sie nach der Auswahl 100% den Pitch Taster noch einmal drucken.

Key Lock ist die andere Funktion des Tasters. Um den Key Lock Modus zu aktivieren, halten Sie den Pitch Taster 2 Sekunden gedrückt. Mit dieser Funktion können Sie die Geschwindigkeit der Musik justieren, ohne dass sich die Tonhöhe ändert. Die Tonhöhe des Songs wird, unabhängig von der Position de s Pitch Faders, arretiert. Sie konnen die Tonhöhe manuell verändern, indem Sie den PITCH Taster halten und den Parameter Regler drehen.

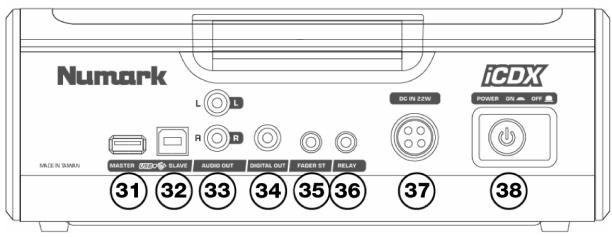

1. PITCH BEND - Ermoglicht die schnelle Anpassung der Musikgeschwindigkeit, solange dieser Taster gehalten wird. Diese Funktion ist bei der Beatangleichung von zwei Songs hilfreich, diezar in derselben Geschwindigkeit laufen sollenen, jeder cheringfugig auseinander driften.

2. USB MASTER - Damit der iCDX die Musikdaten Hisbsiumente lesen und abspielten kann, verbinden Sie es mit diesen Anschluss. Da der iCDX nur MP3 Datenien unterstutz, gewährleisten Sie, dass ihre Audiodaten als MP3 kodiert wurden. (Hinweis: Der iCDX unterstutz das HFS+ (Mac) und FAT (Windows) Daseisysteme. Das NTFS Daseisystem wird nicht erkannt.)

3. USB SLAVE - Verbinden Sie den iCDX über diesen USB Port mit Ihrem Computer, um mit Hilfe des Human Interface Device-Protokolls den iCDX als USB-Controller zu verwenden.

4. OUTPUT - Verwenden Sie diese RCA-Anschlüsse zum Anschluss des iCDX an Lautsprechersysteme oder andere Geräte, welche ebenfall über RCA-Anschlüsse verfügen.
5. DIGITAL OUT - Über diesen RCA-Ausgang können Sie ein digitales Audiosignal zu Geräten senden, die das S/PDIF (Sony/Phillips Digital Interface Format) Protokoll unterstützen.

Sie konnen den Digitalausgang auch mit einem Karaokedecoder verbinden, um die Grafiken von CD+G CDs zu reproduzieren.

1. FADER START - Verwenden Sie diesen Anschluss zur Verbindung eines Fader Start kompatiblen Mixers oder eines Fußtasters mit ihren iCDX.

Zur Verwendung der Fader Start Funktion verwenden Sie das Fader Start Kabel zur Verbindung zwischen Ihr Fremder Start kompatiblen Mixer und iCDX. Jedes Mal, wenn Sie den Crossfader am Mixer zu der Seite bewegen, an der Ihr iCDX angeschlossen ist, beginnt das Gerät mit der Wiedergabe. Wird der Fader wegewegt, stoppt der iCDX. Die Wiedergabe startet wieder, wenn der Fader zurück zur "iCDX-Seite" bewegt wird.

Für kreative Mixtechniken setzen sich an diesen Anschluss auch Fußschalter betreiben. Da die meisten im Musikfachhandel erhaltenen Fußschalter mit 6,3mm Klinkensteckern ausgerüstet sind,benötgene Sie möglicherweise einen Adapter auf 3,5mm Klinke.

Es gibt zwei Fußbasterarten, die mit demsem Gerat Funktionieren. Die ersten Art ist der typische An/Aus-Schalter, der auch bei Gitarrenverstärkern zum Wechseln der Kanäle dient. Ein Sustain Pedal, wie es Keyboard benutzen, Funktioniert eben falls beim iCDX.

1. RELAY - Die Relay Wiedergabe möglichst es zwei kompatiblen CD-Player, abwechselnd Titel wiederzugeben. Verbinden Sie ein Relay-Kabel zwischen thisem Anschluss und dem Relay-Anschluss des anderen CD-Players.
   Den Relay Modus aktivieren oder deaktivieren Sie, indem Sie den MODE Taster halten und den Parameter Regler dreiben.
2. NETZTEILANSCHLUSS - Stecken Sie das Netzeilkabel hier ein. Der Anschluss ist so ausgelegt, dass das Kabel vom Netzeil nur in einer Position passst. Die Einkerbung sollte nach unter den, wenn Sie den Anschluss festschrauben.
3. POWER TASTER - Mit dieser Schalter gehmen Sie den iCDX in Betrieb oder schalten ihm aus.

Funktionen des Parameter Reglers

Wenn Sie einen der folgenden Taster halten und den Parameter Regler drehen, erhalten Sie Zugriff auf verschiedene Menüs und Optionen.

Scratch

Halten Sie den SCRATCH Taster und drehen Sie den Parameter Regler, um den gewünschten Scratch Modus auszuwahlen:

Vinyl: Dieser Modus erhögt das Scratchen mit dem Rad, wie Sie es mit einer Vinylschallplatte gewöhnt sind. Wenn Sie den inneren Bereich des Jog Rades drucken, stoppt die Musik bis das Rad losgelassen wird.

Forward: Wenn das Rad zum Scratchen verwendet wird, werden nur die Vorwartsbewegungen umgesetzt. So simulieren Sie das Verhalten, wenn Sie mit einem Crossfader die Backspins ausblenden.

Bleep: Blendet einen „Scratch" ein, während die Musik weiterläufig. Wenn das Rad losgelassen wird, springt die Musik zu der Stelle, wo Sie auch ohne Scratchen gewesen waren.

Bleep Forward: Kombination der Bleep und Forward Scratch Modi. Fugt einen Scratch ein und reagiert nur auf Vorwartsbebewegungen des Rades.

Cue: Scratcht vom gegenüber Cue Punkt. Jedes Mal, wenn Sie den inneren Bereich berühren, beginnt der Song vom aktuellen Cue Punkt. So konnen Sie über einem bestimmten Teil des Songs immer wieder_scraten.

Cue Forward: Dieser Modus ist eine Kombination aus Cue und Forward. Es wird vom aktuellen Cue Punkt geschratcht, jedoch werden Rückwartsbewegungen des Rades ausgeblendet.

Pitch

Indem Sie die PITCH Taste halten und den Parameter Regler drehen, konnen Sie die Tonhöhe des gegenwärtg abgeschleiten Songs von "L" (niedrige Tonhöhe) bis "H" (hohere Tonhöhe) in 40 Halbtonsritten (0 = keine Veränderung) justieren. Wenn Sie die gewünschte Tonhöhe ausgewählten haben, setzen Sie die PITCH Taste los, damit die Tonhöhe umgehend auf den gewährten Wert springt.

Mode

Um den Relay Modus ein- oder auszuschalten, halten Sie den rechtwinkligen MODE Taster und drehren Sie den Parameter Regler. Der Relay Modus ermöglicht die abwechselnde Wiedergabe zweierCompatible CD-Player, die mit einem 3,5mm Monoklinkenkabel verbunden sind.

Search

Die Suchgeschwindigkeit lässt sich durch Halten von SEARCH und direhen des Parameter Reglers justieren. Die Einstellung beinhaltet, basierend auf einer Radumrehung, 15 Sekunden, 30 Sekunden sowie 1 Minute.

Program / Parameter Optionen

Wenn Sie den PROGRAM Taster halten und den Parameter Regler drehen, können Sie auf die folgenden Menüoptionen zugreifen. Durch Drücken des Parameter Reglers können Sie die Parameter der ausgewählten Option bearbeiten:

Next Track Fade Time (On, Off, 1s, 2s, 3s): Wenn these Option aktiviert ist, wird ein Titel automatisch in den nachsten übergebrendet. Wenn Sie "On" auswahlen, werden Sie zur Angabe der Überblendzeit von 1 bis 3 Sekunden aufgefordert.

Scratch Delay (On, Off): Aktiviert eine kurze Verzögerung, wenn Sie das Rad im Scratch Modus loslassen.

Remote (On-On, On-Off, Fader Start): Ändert die Remote Start Option und ermöglich so den Start durch ein anderes, über ein Remote-Kabel verbundenes Gerät.

Power On Play (On, Off): Die Wiedergabe beginnt, sobald der Player eingeschelt wird, wenn diese Option aktiviert ist.

Memo All Clear (No, Yes): Löscht alle gespeicherten Cue Punkte und Loop Punkt Informationen.

Sleep Mode (On, Off): Wenn der Sleep Modus eingeschaltet ist, verfällt das Gerät nach ein paar Minuten Inaktivität in den Ruhestand.

Preset Clear (Yes, No): Setzt alle globalen Parameter in den Ursprungszustand (Werkszustand) zurück.

Version Number: Wenn der Parameter Regler gedrück wird, erscheid im Display die Versionsnummer des installierten Betriebssystems, bis der PROG Taster losgelassen wird.

Power On Demo (On, Off): Wenn diese Option aktiviert ist, versetzt sich das Gerät in einen "Demo Modus", bei dem die Platter LEDs leuchtens, sobald das Gerät eingeschaltet wird.

Wenn Sie die runden MODE Taster drücken, können Sie eine gewünschte Betriebsart für die drei Triggertaster definierten. Drei Modi sind verfügbar.

LOOP-2:

In thisem Modus Funktionieren die drei Triggertaster als zusätzliche Looptaster und verhalten sich auf die gleiche Weise wie die Taster darüber. Dadurch konnen Sie zwei voneinander unabhängige Loop Punkt Sätze definierten. Weitere Informationen erhalten Sie im nachsten Abschnitt.

HOT CUE:

Dieser Modus ermittelicht die Definition von bis zu drei "Hot Cue Punkten". Diese arbeiten wie die normalen Cue Punkte, jedoch springt das Gerät beim Drücken der Triggertaster das Gerät sofort zum definierten Punkt und beginnnt von Dort aus die Wiedergabe.

Zur Definition eines Hot Cue Punktes vergewissern Sie sich, dass Sie sich im Hot Cue Modus befinden, indem Sie die runde MODE Taste drucken, bis "Mode:Hot CUE" im unteren Displaybereich angezeigt wird. Halten Sie dazu den REC Taster und wahlen Sie mit dem Parameter Regler Hot Cue aus. Drucken Sie REC zur Aufnahmeaktivierung und drucken Sie dann den gewünschten Triggertaster. Der Punkt, an dem sie die CD beim Drucken der Triggertaster gerade befindet, wird dem Triggertaster zugewiesen. Um sofort die Wiedergabe von Ihr Hem Hot Cue Punkt zu beginnen, drucken Sie den gleichen Triggertaster noch einmal.

SAMPLE:

Die dritte Betriebsart ist der Sampler Modus. In ihm können Sie für jeder Triggertaste ein maximal 5 Sekunden langes Audiosample aufnehmen.

Überprüfen Sie zunachst, ob Sie sich im Sample Modus befinden, wenn Sie ein Sample aufnehmen möchten. Dazu drücken Sie den MODE Taster bis im Display MODE: SAMPLES liegt. Drücken Sie nun den REC Taster zur Aufnahmeaktivierung. Wenn Sie nun einen der drei Triggertaster drücken, beginnt das Gerät mit der Aufnahme, bis Sie entweder wieder den Triggertaster drücken oder die Samplezeit vorüber ist.

Um das Sample abzuspielen, drücken Sie einfach die dazugehörige Triggertaste. Tastern, denen Samples zugeordnet sind, leuchten, während unbenutzte Taster dunkel sind.

Zudem existieren drei Wiedergabeoptionen. Für jeder Taster können Sie eine eigene Wiedergabeoption bestimmen. Dazu halten Sie den REC Taster und den gewünschten Triggertaster gedrück und drehen den Parameter Regler. Um die ausgewählte Option zu modifizieren, drücken Sie den Parameter Regler und drehenihn dann zur Auswahr der gewünschten Einstellung. Drucken Sie dann den Parameter Regler zur Bestätigung der Auswahr

Das sind die drei Wiedergabeoptionen:

Sample Insert (On, Off): Definiert, ob das Sample das gegenüber abgeschriebte Audiosignal ausblendent oder mit ihm gemisch wiedergeben wird. Bei der Auswahl 'On' unterbricht die Sample-Wiedergabe das Audiosignal. Bei 'Off' wird das Sample mit der Audiowiedergabe gemisch.

Sample Reverse (On, Off): Wenn aktiviert, wird das Sample rückwärts abgespielt.

Mix Value (0-100): These Einstellung steuert die Lautstärke des Samples beim Abspielern.

Looping

Der iCDX besitz eine Funktion für nahtloses Looping. Das bedeutet, dass beim Definieren eines Loops keine Verzögerung in der Wiedergabe entstehen, wenn die Wiedergabe vom Loopende zum Loopanfang springt. Deshalb konnen Sie mit thisem Feature sehr krevik Mixen und haben die Möglichkeit den gewünschten Songabschnitt so lange wie möglich wiederholen zu lassen, um im Handumdrehen einen neuen Remix zu erzeugen.

Drei Taster sind für das Looping wichtig:

IN: Das ist der Punkt, an dem Ihr Loop starten soll. In der Grundeinstellung wird dieser "Loop In" Punkt automatisch auf den SONGanfang gesetzt. Zum Anlegen eines neuen "Loop In" Punktes drücken Sie einfach den IN Taster, wenn der Song die Stelle, an welcher der Loop beginnen soll, erreicht. Der IN Taster leuchtet zur Bestätigung der Definition eines neuen "Loop In" Punktes. Der RELOOP/STUTTER Taster leuchtet bereits auf und zeigt so an, dass Sie ein drücken konnen, um sofort zum "Loop In" Punkt zurückspringen konnen, um von Dort aus die Wiedergabe zu beginnen. Zur Änderung des "Loop In" Punktes drucken Sie den IN Taster noch einmal.

OUT: Definiert den Endpunkt des Loops. Wenn Sie bei der Wiedergabe eines Songs OUT zum ersten Mal drucken, blinking der OUT Taster und der Song beginnnt, startend vom Loop In' Punkt, mit der Wiedergabe eines nahtlosen Loops, der am Loop Out' Punkt endet. Um den Loop zu beenden, drucken Sie ein weiteres Mal auf den OUT Taster. Die Wiedergabe fahrth dann fort, wenn der Song den vorherigen Loop Out Punkt passiert. Der OUT Taster leuchtet nun durchgehend und teilt Ihnen dadurch mit, dass der Loop für ein späteres Relooping gespeichert wurde.

RELOOP / STUTTER: Spielte wiederholt vom "Loop In" Punkt ab (wenn wiederholt gedrückt). Wenn ein Loop definiert wurde, wird er abgespiel und wiederholt, bis der Loop mit dem OUT Taster aufgehoben wird.

SHIFT: Justiert die Länge des Loops auf die Hälfte oder die doppelte Zeitspanne. Wenn Sie den Shift Schalter nach rechts bewegen, wird der Loop verlangert. Wir der Shift Schalter nach links gedrückt, wird der Loop gekürzt.

Hinweis: Die zuweisbaren 1-2-3 Triggertaster konn als Taster für einen zweiten Loop verwendet werden. Lesen Sie dazu die Informationen im vorhergegangenen Abschnitt über die Multimode Triggertasters.

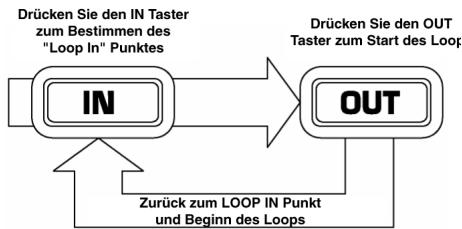

Drucken Sie LOOP IN, um den Startpunkt des Loops und LOOP OUT, um den Endpunkt des Loops festzulegen. Nachdem Sie LOOP OUT gedrück haben, loopt der iCDX zwischen diesen beiden Punkten Wenn Sie LOOP OUT noch einmal drucken, verlast der iCDX die Loopwiedergabe und fahrmit dem Abspielen des Songs normal fort.

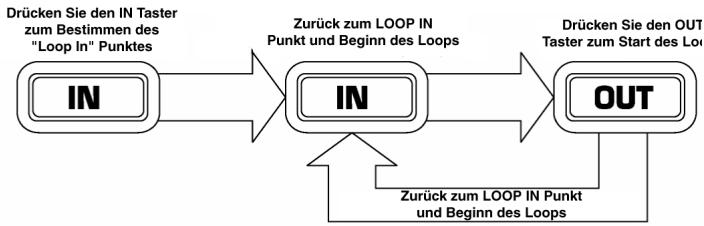

Wenn Sie nach dem Drucken von LOOP IN entscheiden, einen anderen "Loop In" Punkt verwenden zu wollen, drucken Sie LOOP IN nochomal. Drucken Sie dann LOOP OUT zur Beginn der Loop-Wiedergabe zwischen den IN and OUT Punkten.

Der "Loop In" Punkt kann auch als Möglichkeit für die "Stutter" Wiedergabe von Beginn eines bestimmten Punktes im Song verwendet werden. Das Drücken des LOOP IN setzen den "Stutter Punkt". Mit RELOOP/STUTTER beginnen Sie die Wiedergabe vom Stutter Punkt. Bei jedem Druck auf RELOOP/STUTTER springt der iCDX zurück zum Stutter Punkt und spiel von dont aus ab.

Effects

Mit dem F/X SELECT Schalter konnen Sie verschiedene Effekte auswahlen. Zum Aktivieren oder Deaktivieren von Effects verwenden Sie den F/X Taster. Mit dem WET/DRY Fader justierten Sie den Effektanteil im Mix. Die meisten Effects halten sich zur Geschwindigkeit des BPM Counters synchronisieren, indem Sie den Parameter Regler beim Drehen drücken. Die manuelle Steuerung der Effects geschieht durch Drehung des Parameter Reglers (ohne dass er gedrück wird).

Zwischen den fülf folgenden Effects konnen Sie wahlen:

FILTER: Ein Bandpassfilter, der nur das Wiedergeben der Musik auf einer bestimmen Frequenz ermöglicht. Wenn Sie den Parameter Regler beim Drehen herunterträcken, ändert sich die Filterfrequenz im Takt der Musik. Wenn Sie den Parameter Regler drehen, ohneihn zu drücken, können Sie manuell die Filterfrequenz einstehen.

ECHO: Erzeugt einen Reverb Effect. Die Rate kann mit dem Parameter Regler eingestellt werden. Wenn Sie den Parameter Regler beim Drehen gedrück halten, wird der Effect im Verhältnis zum BPM Counter synchronisiert.

CHOP: Simuliert einen im Takt der Musik arbeitenden Mute Taster (Ein- und Ausschalter). Die Geschwindigkeit des Effects kann durch Drehen des Parameter Reglers justiert werden. Wenn Sie den Parameter Regler beim Drehen drücken, wird der Effect im Verhältnis zu Geschwindigkeit des BPM Counters synchronisiert.

PAN: Dieser Effect lassst das Audiosignal abwechselnd auf dem linken oder rechten Stereokanal abspielen. Die Geschwindigkeit des Effects kann durch Drehen des Parameter Reglers justiert werden. Wenn Sie den Parameter Regler beim Drehen drücken, wird der Effect im Verhältnis zu Geschwindigkeit des BPM Counters synchronisiert.

PHASER: Dieser Phase Shifter Effectähnelt dem Flange Effect, nur dass dieser die Obertone mehr betont, wodurch der Flange Effect an einen vorbei fliegenden Passagierjet erinnert. Ein Phase Shifter ist ether ein unharmonischer Effekt. Die Geschwindigkeit des Effektss kann durch Drehen des Parameter Reglers justiert werden. Wenn Sie den Parameter Regler beim Drehen drucken, wird der Effect im Verhältnis zu Geschwindigkeit des BPM Counters synchronisiert.

FLANGER: Schwebender Effekt, der die Obertöne mehr betont als ein Phaser und an einen vorbei fliegenden Passagierjet erinnert. Die Geschwindigkeit des Effects kann durch Drehen des Parameter Reglers justiert werden. Wenn Sie den Parameter Regler beim Drehen drücken, wird der Effect im Verhältnis zu Geschwindigkeit des BPM Counters synchronisiert.

Wet/Dry Fader

Der WET/DRY Fader ermittelcht die Abstimmung zwischen Signalanteil des Effects und Originalaudiosignal. Wenn Sie den Fader von DRY nach WET schiben, verstärken Sie den Signalanteil des Effects.

USB Master Mode

Wenn Sie ein USB-Massenspeichermedium, wie eine USB-Festplatte, einen USB-Stick oder einen Apple iPod (oder andere compatible transportable Musikgeräte) mit dem MASTER USB Anschluss auf der Rückseite des iCDX anschließen, können Sie auf ihre drot gespeicherten Musikdaten genauso zugreifen, wie auf Titel einer normalen Audio-CD zugreifen, sie wiedergeben und_scraten.

So erhalten Sie Zugriff auf Ihr USB-Gerät:

Nachdem der iCDX zunachst die Partitionsstruktur (maximal 9 Partitionen) sowie darauf folgenden die Ordnerstruktur (maximal 999 Ordner) des USB-Gerätes analysiert hat, können Sie durch die Daten des USB-Gerätes, den erstenen Anweisungen folgend, navigieren

Hinweis: Damit Sie Ihr USB Gerät mit dem iCDX verwenden konnen, muss diese im FAT oder HFS+ Dateisystem formiert sein. Der iCDX erkennt keine Geräte mit dem NTFS Format. Wenn Sie unter Microsoft Windows ein USB-Gerät, welche eine höhere Kapazität als 32GB aufweist, im FAT Format formatieren möchten, müssen Sie sich eines Programms eines Drittanibetters bedienen.

USB-Massenspeichermedien

Zugriff auf die Dateien eines USB-Massenspeichermediums erhalten Sie mit dem Track Regler, der den zu öffnden Ordner auswählt. Durch Drücken des Track Reglers öffnen Sie den Ordner. Nun konnen Sie wiederum den Track Regler verwenden, um auf eine andere Ordnerebene zu wechseln oder um eine Audiodateim gegenüber Indrern der Wiedergabe auszuwahlen.

WICTIGER HINWEIS:

• Zur Organisation umfangreicher Musiksammlungen empfeht es sich, einen Ordner für jeder Künstler anzulegen.
• Da nicht alle MP3-Player auch USB-Massenspeicher sind, ist nicht jeder MP3-Player zwangslaufig kompatibel mit dem iCDX.
• Um den MP3 Displaymodus zu ändern, halten Sie die TIME Taste und drücken Sie die MODE Taste, um zwischen der Ansicht des Dateinamens, des ID3 Songtitels, dem ID3 Albumtitel und dem ID3 Künstlername zu wechseln.

Apple iPod

Um auf Songs eines iPods zugreifen zu konnen, müssen Songs zunachst in Wiedergabelisten angelegt werden (außer beim iPod Shuffle*). Wiedergabelisten konnen mit iTunes oder Drittanieterprogrammen, die auf den iPod zugreifen konnen, erstellt werden. Jede Wiedergabeliste wird dann als eigener Ordner im iCDX angezeigt. Nachdem der iPod mit dem iCDX verbunden wurde, verwenden Sie den Track Regler, um eine Wiedergabeliste auszuwahlen. In diese wechseln Sie dann, indem sie Track Regler drücken. Innerhalb der Wiedergabeliste konnen Sie durch Drehen des Track Reglers einen Song zur Wiedergabe auswahlen. Zur Auswahl einer anderen Wiedergabeliste drucken Sie die BACK Taste, um auf die Auswahlebene für Wiedergabelisten zu gelangen. Weitere Informationen zum Erstellen einer Wiedergabeliste für ihren iPod erhalten Sie im HILFE Menu Ihr Apple iTunes Software.

• Beim iPod Shuffleleen sich Songs direkt auswahlen. Wiedergabelisten werden nicht benötigt undleen sich auch nicht anlagen.

Hinweise zur Verwendung von USB-Geräten mit Ihrem iCDX

• Wenn Sie ein USB-Gerät vom iCDX trennen möhen, müssen Sie zunachst mit der SOURCE (SRC) Taste in den CD/MP3 Modus schalten, bevör Sie das USB-Gerät entfernen. Achten Sie daraufauf, dass die "HD" im Display nicht,GLken, wenn Sie die Verbindung zum USB-Gerät unterbrechen.
• Wenn sich Trennen eines USB-Gerätes der iCDX im USB MASTER Modus befindet, können Daten auf dem USB-Gerät möglicherweise beschädigt und unlesbar werden.
• Nach dem Trennen eines Apple iPods, müssen Sie warten, bis der iPod auf sein Hauptmenu anziegt, bevor Sieihn wieder mit dem iCDX verbinden. Er wird sonst möglicherweise nicht vom iCDX erkanrt.
  Hinweis: Die Wiedergabelisten- und Ordnerkapazität ist auf 999 Songs limitiert. Verwendten Sie mehrere Verzeichnisse, wenn Sie eine große Songzahl verwenden können.
• Falls Sie einen iPod verwenden, MÜSSEN sich ihre Musikdateien in Wiedergabelisten befinden, da sie ansonsten nicht vom iCDX gelesen werden konnen. Diese Regel betrifft USB-Geräte, wie Festplatten, USB-Sticks, uw. nicht.
• Im Moment der Erstellung these Dokuments erkennt der iCDX lediglich PC-formatierte iPods.
• Wir können die Verwendung von MP3 Datenien mit über 300MB Geschäfte nicht empfehlen, da Sie die Performance Ihres iCDX beeinträchtigen können.
• Wenn Sie DVD MP3 Disks verwenden, kann der iCDX nur DVDs im ISO9660 Format lessen. Das UDF Format wird nicht unterstützt.
• Bei Festplatten großer Kapazität kann der iCDX maximal 9 Partitionen essen. Jede Partitionarf hochstens 999 Ordner und jeder Ordner maximal 999 Songs enthalten.

USB H.I.D. Mode

Sie konnen den iCDX des Weiteren mit einem Computer über USB verbinden, um den iCDX als Controller für Softwareprogramme, die das USB Human Interface Device Protokoll unterstützen, wie zum Beispiel Numarks Cue DJ Software. Überprüfen Sie mit dem Hersteller der gewünschten Software, ob dessen Programm kompatibel zu einem USB HID Controller ist.

Zum Aktivieren des HID Modus verbinden Sie ein USB-Kabel zwischen dem iCDX USB SLAVE Port und dem USB Anschluss an Ihrhem Computer. Drücken Sie danach SRC und drehen Sie den Parameter Regler, um USB_HID auszuwahlen.

Zur Aktualisierung eines iCDX:

1. Laden Sie das Betriebssystem herunter und entpacken Sie die .zip Datei.
2. Brennen Sie die .iso Datei als Disc Image auf eine CD.
3. Falls sich im iCDX eine CD befindet, erhmen Sie diese hereaus und schalten Sie das Gerät aus.
4. Schalten Sie den iCDX mit gedrückter PROG Taste ein.
5. Das Display meldet "No Disc". Schieber Sie ihre gebrannte Betriebssystem-CD in den iCDX.
6. Der iCDX liest die CD für ein paar Sekunden und wirft sie danach aus. SCHALTEN SIE DEN iCDX JETZ NOTCH AUS!
7. Nachdem CD ausgeworfen wurde, beginnt der Aktualisierungsvorgang. Im Display setzen Sie anhand einiger Zahlen, die den Fortgang des Vorgangs symbolieren, dass die Aktualisierung voranschreitet.itte warten Sie, bis der Vorgang abgeschlossen ist - das kann ein paar Minuten daern.
8. Nach dem Beenden der Aktualisierung meldet das Display "No Disc". Sie können nun wieder normal mit Ihrlem iCDX arbeiten.

Technische Daten

Unterstutzte Disc Typen: Redbook CD, CDR, CDRW, DVD (2 Layer), MP3 CD.

Zeit-Display: Vergangene Track-Spielzeit, Verbleibende Track-Spielzeit, Total verbleibende Spielzeit des Mediums

Sampling Frequenz: 44.1 kHz

Frequenzgang: 20Hz bis 20kHz

Klirrfaktor: Less than 0.03%

Rauschabstand (IHF-A): > 80dB

Dynamikbereich: > 75dB

Ausgangspegel: 1.2V RMS

Pitch Control Bereich: + / - 6 ,12,25, 100%

Digitalausgang: Type 2, Form 1 S/PDIF

(Sony/Phillips Digital Interface Format)

Abmessungen: 290(L) X 241.5(W) X 90(H) mm

Gewicht: 3.15kg

Netzteil: 100-240VAC, 50/60Hz

Stromaufnahme: 22W

MANUAL VERSION 2.0
