MANUAL DE USUARIO ICDX NUMARK

Controlador de medios de CD / DVD / USB Manual de referencia (ESPAÑOL)

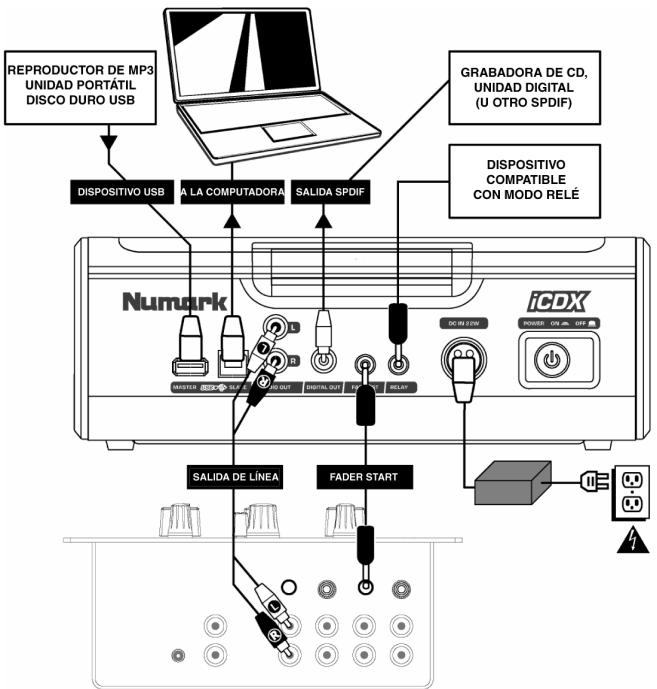

Guía de instalación del iCDX (NO SE INCLUYE EL MEZCLADOR) GUÍA DE INSTALACIÓN RÁPIDA (ESPAÑOL)

Asegúrese de que todos los artículos incluidos al inicio de este manual están incluidos en la caja. LEA LAS INSTRUCCIONES DEL FOLLETO DE SEGURIDAD ANTES DE UTILIZAR EL PRODUCTO. Ensamble la unidad usando las Instrucciones de ensamblaje rápido. Estudie este diagrama de instalación. Coloque la unidad en una posición adecuada para su funcionamiento. Asegúrese que todos los dispositivos estén apagados y que todos los faders y perillas de ganancia estén en la posición de mínimo. Conecte todas las fuentes de entrada al estéreo como se indica en el diagrama, su micrófono y auriculares. Conecte las salidas estéreo a los amplificadores de alimentación, unidades de cinta magnética y/o otras fuentes de audio. Enchufe todos los dispositivos al suministro de corriente alterna. Encienda todo en el siguiente orden:

• fuentes de audio (p.ej. giradiscos o reproductores de CD)
• finalmente, encienda los amplificadores o dispositivos de salida. Al apagar, realice siempre esta operación en sentido inverso:
• apague los amplificadores
• finalmente, apague las fuentes de audio. Puede encontrar más información sobre este producto al visitar http://www.numark.com

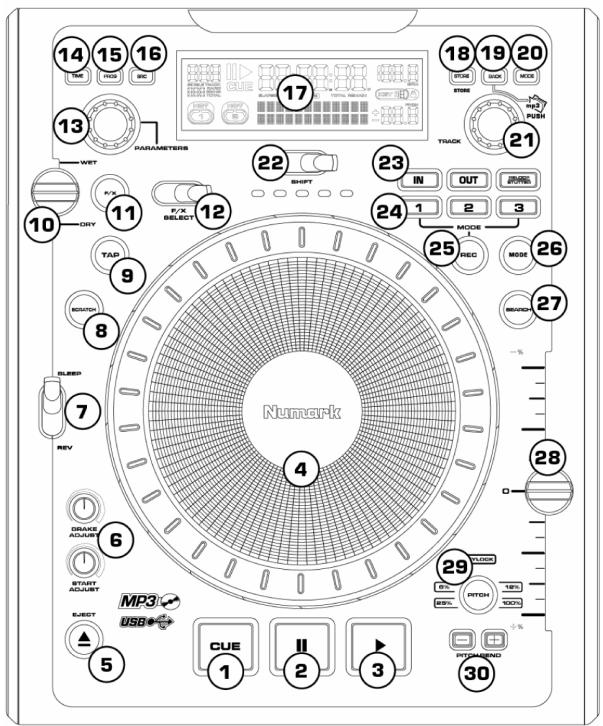

CUE - Vuelve y para la música en el último punto partida (cue) determinado. El punto de partida cue es el último lugar en que fue parada la unidad y se presionó el botón de reproducir. Pulsándolo una segunda vez se permite que este punto sea reproducido temporariamente. Es posible modificar el punto cue fácilmente girando la rueda. Al girar la rueda se escuchará la música. Al parar la rueda y pulsar el botón de reproducir, se establece un nuevo punto de partida. PAUSA – Detiene la música durante la reproducción. Al pulsar el botón de reproducir a continuación, se establece un nuevo punto cue. Manteniendo pulsado el botón durante el efecto de rayado (scratch) y tartamudeo de la música, la misma se detiene en la posición actual, permitiéndole capturar un punto de inicio de loop (ciclo) o cue.

REPRODUCIR – Inicia la música. La música comienza a reproducirse desde el punto de partida (cue) o el punto de la última pausa. Pulsando este botón cuando la unidad está reproduciendo, el tema se reinicia desde el último punto cue establecido, que puede usarse para crear un efecto de “tartamudeo”.

RUEDA DE EFECTO DE RAYADO /

AVANCE LENTO – La parte interna de la rueda se puede usar para efectos de rayado, cue y búsqueda. La parte exterior se puede usar para un efecto de inflexión de pitch (pitch bend).

EXPULSIÓN – Pulse este botón para expulsar el CD. Si se está reproduciendo un CD, este botón no tiene ningún efecto. Estando en modo maestro USB, la pulsación del botón de expulsión EJECT permite retirar con seguridad el dispositivo USB.

TIEMPO DE FRENADO / INICIO - Use estas perillas para ajustar la velocidad con que se inicia la música cuando se pulsa el botón de reproducir (START ADJUST) o la velocidad con que se detiene cuando se pulsa el botón de pausa (BRAKE ADJUST). Es posible ajustar el tiempo de inicio o frenado pulsando la perilla de modo que salga hacia afuera y girándola al valor deseado.

Por defecto, haciendo girar esta perilla se ajusta un parámetro del efecto que tiene elegido en ese momento con el conmutador F/X SELECT. Para más información, consulte la sección de efectos más adelante en este manual.Es posible ajustar otros valores manteniendo pulsado el botón apropiado mientras se hace girar la perilla de parámetros.

CONMUTADOR DE MODO BLEEP /

REVERSA - Use este conmutador si desea reproducir un CD al revés. En modo "Bleep" la música se reproduce al revés desde el buffer, mientras que el temporizador del continúa avanzando. Cuando suelta conmutador,

continúa reproduciéndose donde hubiera estado si usted hubiera accionado conmutador. En modo "Reversa" la música se reproduce al revés y el tiempo del también cuenta regresivamente.

TIEMPO – Conmuta la pantalla para mostrar tiempo transcurrido, tiempo remanente del tema actual o tiempo remanente del orden de reproducción completo.

PROGRAMA – Permite especificar el orden de reproducción o "programa" del CD actual. Pulse PROG para entrar al modo de programa y luego use la perilla TRACK (Pista) para elegir el primer tema del programa. Pulse PROG otra vez para guardar ese tema y luego seleccione de la misma manera los temas siguientes. Cuando esté satisfecho con su programa, pulse el botón de REPRODUCIR para comenzar a reproducir los temas que seleccionó en el orden en que los eligió.

EFECTO RAYADO DE (SCRATCH) –

Activa y desactiva el modo de rayado. Si el modo de rayado está activado, el botón se ilumina y la parte central de la rueda de avance lento produce un rayado como un giradiscos cuando se hace girar. Si el modo está desactivado, la parte central de la rueda produce inflexión de pitch (pitch bend) cuando se hace girar.

GOLPE – Pulsando este botón al ritmo del beat, se ayuda al contador de BPM incorporado a detectar el tempo correcto. Manteniendo pulsado el botón por 2 segundos, el contador de BPM se reinicia y recalcula.

FADER DE SONIDO DE EFECTOS /

ORIGINAL - Use este control para ajustar la cantidad del efecto a mezclar con el sonido original. El 0% o lado "dry” del fader proporciona menos música de efectos y más de la música original, mientras que el 100% o lado "wet” agrega más de la música con efectos y menos de la música original.

F/X – Pulsando este botón se activa y desactiva el modo de efectos. Si el botón FX está iluminado, el modo de efectos está activado.

SELECCIÓN F/X - Use este conmutador de palanca para elegir el efecto que desea usar. Se dispone de seis efectos diferentes. Para más información, consulte la sección de efectos de este manual. PERILLA DE PARÁMETROS – Esta perilla tiene múltiples usos que dependen de lo que usted está haciendo cuando la hace girar. Manteniendo pulsado el botón PROG y haciendo girar la perilla de PARÁMETROS, se accede a una lista de opciones de menú. Para más información, consulte la sección “Funciones de la perilla de parámetros” de este manual.

FUENTE – Mantenga oprimido el botón SRC y haga girar la perilla de PARÁMETROS para elegir la fuente de audio que desea reproducir: CD, USB o puede elegir el iCDX como controlador MIDI USB. Este botón no funciona mientras está reproduciendo el iCDX.

PANTALLA LCD – Aquí aparece toda la información y las funciones. También se muestran el texto del CD (si está disponible), la información de etiquetas ID3 y los valores de parámetros de efectos.

RECUPERAR / GUARDAR – Pulsando y reteniendo el botón RECALL por 2 segundos, se permite guardar los puntos de cue. Es posible guardar más de un conjunto de puntos de cue por CD. Los conjuntos de puntos de cue se numeran secuencialmente por CD. Cuando se inserta un CD con puntos de cue guardados, la pantalla indicará "Cue Points Available" (Puntos cue disponibles). Para recuperar sus puntos de cue guardados, pulse y suelte el botón RECALL. Si hay más de un conjunto de puntos de cue guardados en un CD, la perilla de parámetros le permite recorrer estos conjuntos.

VOLVER – Cuando se navega por un CD o dispositivo con carpetas, este botón lo lleva de regreso al nivel anterior (carpeta).

MODO (REPRODUCCIÓN) – Hay cuatro modos de reproducción: Single: Reproduce el tema seleccionado y luego hace una pausa y busca el inicio de la pista siguiente. SingleReplay: Repite el tema actual hasta que se detiene manualmente. Random: Reproduce todas las canciones del CD en orden aleatorio. Continuous: Reproduce todos los temas del CD en orden y luego los repite desde el comienzo.

PERILLA DE PISTAS – Se usa para saltar de pista en pista, para navegar por carpetas y como botón "enter".

DESPLAZAMIENTO – Usado con la función looping (creación de ciclos), el conmutador de desplazamiento permite cortar el ciclo por la mitad o llevarlo al doble. Si la función Smart Loop está activada, estará limitado a una longitud mínima de 1 beat.

INICIO / FIN / REPETICIÓN DE

CICLO – Estos botones se usan para definir los puntos de comienzo y fin del ciclo (Loop In y Loop Out) o para repetir o reiniciar el ciclo (Reloop). Para más información acerca de esta función, consulte la sección sobre ciclos de este manual.

GRABAR – Este botón se usa en connunto con los 3 botones de disparo asignables (24) para grabar muestras y establecer puntos de arranque rápido. Cuando se usa en conjunto con la perilla de parámetros, le permite configurar el modo de los tres botones de disparo multimodos (23).

MODO (BOTONES) – Este botón se usa para cambiar la función de los 3 botones asignables. Al pulsar este botón se recorren los modos LOOP-2 (Ciclo-2), HOT CUE (Cue rápido) y SAMPLES (Muestras).

BUSCAR – Cuando se activa, el modo de búsqueda permite usar el centro de la rueda de avance lento para explorar rápidamente la pista actual. Si no toca la rueda en 10 segundos, saldrá automáticamente del modo de búsqueda. La velocidad de búsqueda se puede ajustar manteniendo pulsado el botón SEARCH y haciendo girar la perilla de parámetros. FADER DE PITCH – Controla la velocidad de la música. Moviéndolo hacia el + se acelera la música y moviéndolo hacia el "-" se reduce la velocidad. El porcentaje de ajuste del pitch se muestra en la pantalla.

PITCH / BLOUEO DE TONALIDAD – El botón de pitch controla la gama del fader de pitch, como también activa y desactiva el modo de bloqueo de tonalidad. Pulse y suelte el botón de pitch para recorrer los valores del fader de pitch de +/- 6%, 12%, 25% y 100%. También es posible desactivar el fader de pitch pulsando nuevamente el botón de pitch después de seleccionar 100%. La otra función de este botón es el bloqueo de tonalidad. Para activar este modo, mantenga pulsado el botón de pitch dos segundos. Esta función permite cambiar la velocidad del tema sin cambiar la tonalidad. La tonalidad del tema se enganchará a la posición en que esté el fader de pitch cuando se activa el bloqueo de tonalidad. También es posible cambiar manualmente la tonalidad de un tema manteniendo pulsado el botón PITCH mientras se hace girar la perilla de parámetros. BOTONES DE DISPARO – Estos botones se pueden usar para 3 funciones posibles, elegidas manteniendo pulsado el botón REC y haciendo girar la perilla de parámetros. Para más información, consulte la sección "Botones de disparo multimodos" más adelante en este manual.

INFLEXIÓN DE PITCH - Permite ajustar brevemente la velocidad de la música para aumentarla o disminuirla mientras se mantiene pulsado el botón. Es útil para ajustar rápidamente la velocidad a fin de contribuir a hacer coincidir los beats de dos canciones que pueden estar al mismo tempo pero tener beats que golpean momentos ligeramente diferentes.

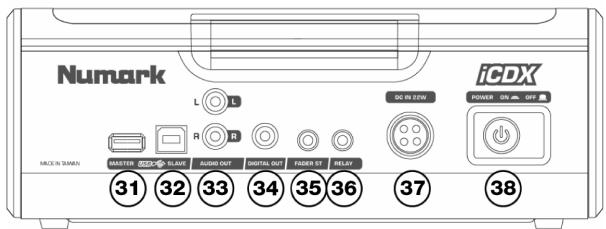

MAESTRO USB – Conecte su dispositivo de almacenamiento USB favorito a este conector para permitir que el iCDX lea y reproduzca sus archivos de música. iCDX sólo soporta el formato mp3, de modo que debe asegurarse de que sus archivos de audio estén codificados como pp3 si desea usarlos con el iCDX (Nota: El iCDX soporta los sistemas de archivos HFS+ y FAT. No soporta NTFS).

ESCLAVO USB - Conecte el iCDX a una computadora mediante este jack USB y de esta forma se puede usar como dispositivo controlador USB usando el protocolo USB Human Interface Device.

SALIDA - Use estos jacks RCA para conectar el iCDX a un sistema de altavoces o a cualquier dispositivo diseñado para aceptar una conexión RCA de nivel de línea.

SALIDA DIGITAL – Este conector RCA permite enviar una señal de audio digital a cualquier dispositivo diseñado para aceptar señales S/PDIF (Formato de interfaz digital Sony/Phillips).

También es posible conectar la salida digital a un decodificador de karaoke para reproducir los gráficos de discos CD+G.

RELÉ – La reproducción relé permite que dos reproductores de CD compatibles reproduzcan alternadamente de una unidad a otra y viceversa cuando se terminan las pistas. Para usar esta función de relé, conecte un extremo de su cable de relé aquí y el otro al jack de relé del otro reproductor de CD. Para activar y desactivar el modo relé, mantenga pulsado el botón MODE y haga girar la perilla de parámetros. FADER START – Use este conector para enchufarlo a su interruptor remoto o mezclador compatible con Fader Start. Para usar este conector para el Fader Start, conecte el cable de Fader Start a un mezclador compatible con Fader Start. Cada vez que desplace el crossfader del mezclador hacia el lado donde está la unidad activa, empezará a reproducir automáticamente. Cuando aleje el fader de ese lado, la unidad se detendrá. Moviendo el fader hacia atrás activará la reproducción otra vez. También puede conectar a este jack interruptores de pedal para técnicas de mezcla creativa, que puede encontrar en la mayoría de las tiendas de música. Los enchufes del conectos son frecuentemente de 1/4", de modo que es posible que deba usar un adaptador de 1/8". Existen dos tipos de interruptores de pedal que funcionan con esta unidad. El primer tipo es un pulsador tipo sí/no que se usa generalmente para conmutar los canales de los amplificadores e guitarra.

segundo es un interruptor de pedal momentáneo usado habitualmente como pedal de sostenido de teclado.

CONECTOR DEL ENCHUFE ALIMENTACIÓN – Conecte a este jack el cable del suministro eléctrico. conector está enchavetado de modo que sólo puede enchufarse de una sola manera, de modo que debe asegurarse de que la ranura del cable de alimentación mire hacia abajo cuando enrosque el conector.

BOTÓN DE ENCENDIDO – Se usa para encender y apagar la unidad. Funciones de la perilla de parámetros Es posible acceder a diversos menús y opciones manteniendo pulsado uno de los botones indicados a continuación y haciendo girar la perilla de parámetros. Scratch Search Manteniendo pulsado el botón SCRATCH y haciendo girar la perilla de parámetros, es posible elegir el modo de scratch (rayado) deseado: Es posible ajustar la velocidad de búsqueda manteniendo pulsado SEARCH y haciendo girar la perilla de parámetros. Las opciones basadas en 1 rotación de la rueda son 15 segundos, 30 segundos y 1 minuto. Vinyl: Este modo permite usar el plato para producir un efecto de scratch como el que produciría un disco de vinilo. Cuando presiona la parte interna de la rueda de avance lento, la música se detiene donde está hasta que suelte la rueda. Opciones de programa / parámetros Manteniendo pulsado el botón PROGRAM y haciendo girar la perilla de parámetros puede acceder a las siguientes opciones de menú. Presionando la perilla de parámetros es posible modificar los parámetros de la opción de menú que seleccionó: Forward: Cuando se usa la rueda de avance lento para producir el scratch , sólo se escuchan los movimientos hacia delante. De esta forma se simula el uso de crossfader para cortar los backspins (recuperaciones). Next Track Fade Time (Tiempo de fundido de la próxima pista) (On, Off, 1s, 2s, 3s): Activando esta opción, puede fundir automáticamente de una pista a la siguiente. Si selecciona "On", el sistema le solicitará que introduzca el tiempo de fusión deseado de 1 a 3 segundos. Bleep: Permite “insertar” un scratch mientras la música continúa avanzando. Una vez que termine de producir el scratch, la música continúa reproduciéndose donde estaría si usted no hubiera producido el efecto. Bleep Forward: Esencialmente una combinación de los modos de scratch “Bleep” y “Forward”. Permite “insertar” un scratch pero sólo reproduce el movimiento del plato hacia delante. Scratch Delay (Retardo de rayado) (On, Off): Activa un leve retardo cuando se libera el plato en modo scratch. Remote (Remoto) (On-On, On-Off, Fader Start): Cambia la opción de start remoto para permitir que la unidad sea iniciada por otro dispositivo usando un cable de start remoto. Cue: Produce el scratch desde el punto de cue actual. Cada vez que toque el plato interno, el tema comienza desde el punto de cue actual. Esto permite establecer un punto de cue correspondiente a un cierto segmento de un tema y producir scratch repetidamente sobre el mismo segmento. Power On Play (Reproducir al encender) (On, Off): Cuando está en “On”, esta opción hace que el reproductor de CD comience a reproducir tan pronto se enciende. Cue Forward: Cue forward es una combinación de los modos “Cue” y “Forward”. Produce el scratch desde el punto de cue actual pero no reproduce sonido durante el movimiento antihorario de la rueda. Memo All Clear (Borrado de memoria) (No, Yes): Borrar todos los puntos de cue y la información de puntos de loop (ciclo) almacenados. Sleep Mode (Modo de sueño) (On, Off): Cuando se activa el modo de sueño, la unidad entra en estado de “sueño” después de algunos minutos de inactividad. Pitch Si mantiene pulsado el botón PITCH y gira la perilla de parámetros, puede cambiar la tonalidad (key) del tema actual de “L” (tonalidad más baja) a “H” (tonalidad más alta) en 40 incrementos de semitonos equivale a no cambiar la tonalidad). Una vez seleccionado el cambio de tonalidad deseado, suelte el botón PITCH para que la tonalidad cambie inmediatamente al valor seleccionado. Preset Clear (Reiniciación de predeterminados) (Yes, No): Reinicia todos los parámetros globales a sus valores por defecto. Version Number (Número de versión): Cuando se pulsa la perilla de parámetros, los números de versión del sistema operativo aparecen mientras se mantiene pulsado el botón PROG. Mode Power On Demo (Demo de encendido) (On, Off): Cuando está opción está en “On”, la unidad entra en un "modo demo" en el que los LED del plato se iluminan según un esquema tan pronto se enciende la unidad. Para activar y desactivar el modo relé, mantenga pulsado el botón rectangular MODE y haga girar la perilla de parámetros para seleccionar el valor apropiado del relé. El modo relé le permite alternar la reproducción entre 2 unidades compatibles conectadas mediante un cable relé/remoto mono de 1/8”.

Botones de disparo multimodos Pulsando el botón circular MODE, es posible elegir el modo deseado para los tres botones de disparo que se muestran arriba. Se dispone de tres modos: LOOP-2: En este modo, los tres botones de disparo actúan como otro conjunto de botones de loop (ciclo) que se comportan de la misma manera que los botones que están sobre ellos. Esto le brinda la capacidad para establecer dos conjuntos completamente independientes de puntos de ciclo. Para más información sobre la creación de ciclos, consulte el capítulo siguiente. HOT CUE: Este modo le permite establecer hasta tres “puntos de hot cue” (cue rápido). Estos puntos son similares a los puntos de cue comunes, excepto que cuando se pulsan los botones de disparo, la unidad salta instantáneamente al punto definido y comienza a reproducir. Para definir un punto de hot cue (cue rápido), asegúrese de que esté en el modo correspondiente, pulsando el botón circular MODE hasta que aparezca “Mode:Hot CUE” (Modo: cue rápido) en la parte inferior de la pantalla. Pulse REC para armar la grabación y luego el botón de disparo deseado. Cualquiera sea el punto en que está en el CD en el momento en que pulsa el botón de disparo, será el punto que se registre en el botón de disparo. Para iniciar instantáneamente la reproducción desde su punto de hot cue, pulse simplemente el mismo botón de disparo otra vez. SAMPLE: El tercer modo es sample (muestras). Este modo le permite grabar una muestra de audio de hasta 5 segundos de duración en cada uno de los 3 botones de disparo. Para grabar una muestra, asegúrese primero de estar en modo sample pulsando el botón redondo MODE hasta que aparezca en la pantalla MODE:SAMPLES. A continuación, pulse y suelte REC para armar la grabación. Luego, cuando pulse uno de los tres botones de disparo, la unidad comenzará a grabar hasta que lo pulse otra vez para detener la grabación o se le acabe el espacio para la muestra. Para reproducir la muestra, simplemente pulse el botón de disparo apropiado. Los botones con muestras asignadas se ilumina, mientras que los que están sin usar permanecen apagados. Hay también tres opciones de reproducción entre las que puede elegir para cada uno de los tres botones de disparo de muestras. Para elegir un modo, pulse el botón REC y luego, mientras lo mantiene pulsado, mantenga también pulsado el botón de disparo deseado y haga girar la perilla de parámetros para seleccionar la opción que desea cambiar. Para modificar la opción seleccionada, presione y suelte la perilla de parámetros y luego hágala girar hasta el valor deseado. Presione la perilla de parámetros para bloquear el valor de la opción seleccionado. Las tres opciones de reproducción son: Sample Insert (Inserción de la muestra) (On, Off): Determina si la muestra se sobrepondrá a la fuente de audio que se reproduce actualmente o si se mezclará con la misma. Cuando se selecciona ‘On’, la muestra se sobrepone al audio reproducido, mientras que cuando se selecciona ‘Off’, la muestra se mezcla con el mismo. Sample Reverse (Inversión de la muestra) (On, Off): “On", esta opción reproduce la muestra en reversa. Cuando está en Mix Value (Valor de mezcla) (0-100): Este parámetro controla el volumen de la muestra cuando se reproduce.

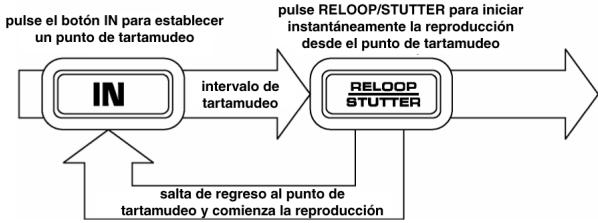

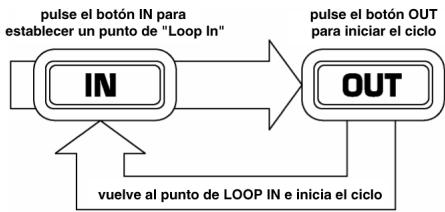

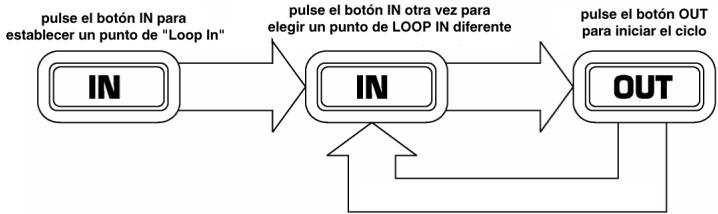

Looping El iCDX cuenta con una función de looping (creación de ciclos) sin discontinuidades, lo que significa que si usted define un loop, no hay retardo cuando la música vuelve al comienzo del ciclo. La función de looping le permite ser muy creativo con las mezclas, al darle la capacidad de extender las secciones deseadas de un tema tanto tiempo como desee o crear remezclas sobre la marcha. Se usan para looping tres botones. IN: Es el punto donde desea iniciar un ciclo. Por defecto, se establece automáticamente un punto “loop in” al comienzo del tema. Para definir un nuevo punto de "loop in", pulse el botón IN cuando el tema llega al punto deseado en el que desea que comience el ciclo. El botón IN se enciende para indicar que se estableció un nuevo punto de "loop in". El botón RELOOP/STUTTER también se ilumina, para indicar que ahora puede pulsarlo para volver inmediatamente al punto de "loop in" e iniciar la reproducción. Si desea cambiar el punto de “loop-in”, simplemente pulse el botón IN otra vez. OUT: Establece el punto final del ciclo. La primera vez que pulse OUT mientras se reproduce un tema, el botón parpadea y el tema comienza a reproducirse en un ciclo sin discontinuidades, empezando en el punto de “loop in” y terminando en el punto de “loop out”. Para soltar o terminar el ciclo, presione OUT una segunda vez y la reproducción continuará hacia delante cuando el tema pase el punto de “loop out” establecido anteriormente. El botón OUT permanece encendido continuamente, para indicar que el ciclo está ahora en memoria para fines de repetición. RELOOP / STUTTER: Repite la reproducción o “tartamudea” (si se pulsa repetidamente) desde el punto de “loop in”. Si se estableció previamente un ciclo, lo reproduce y repite hasta que se libera el ciclo pulsando el botón OUT. SHIFT: Ajusta la longitud del ciclo en incrementos la mitad o el doble de la duración. Mueva el conmutador de desplazamiento a la derecha para aumentar la duración del ciclo o a la izquierda para disminuirla. Indicación: Los botones de disparo asignables 1-2-3 se pueden usar como un segundo conjunto de botones de ciclo. Para más información sobre los botones de disparo multimodos, lea el capítulo precedente. Pulse IN para establecer el comienzo del ciclo y luego OUT para establecer el final Una vez que pulse OUT, el iCDX efectuará el ciclo entre esos dos puntos. Si pulsa OUT otra vez, el CDX sale del ciclo y continúa la reproducción normal. Si pulsa IN pero luego decide que desea establecer un punto de "loop in" diferernte, simplemente pulse IN otra vez. Luego, pulse OUT para iniciar el ciclo entre los puntos IN y OUT. El punto de "loop in" se puede usar como una manera de reproducir con "tartamudeo" a partir de un cierto punto de un tema. Simplemente pulse IN para establecer el "punto de tartamudeo" y luego RELOOP/STUTTER para comenzar a reproducir desde este punto. Cada vez que pulse RELOOP/STUTTER el iCDX salta de vuelta al punto de tartamudeo y reproduce desde ese punto.

Efectos Use el conmutador F/X SELECT para elegir el efecto deseado. Pulse el botón F/X para conmutar entre la activación y la desactivación del efecto. Es posible usar el fader WET/DRY para ajustar la presencia del efecto en la mezcla. La mayoría de los efectos se pueden sincronizar a una relación del contador de BPM manteniendo presionada la perilla de parámetros mientras se la hace girar, o se pueden controlar manualmente haciendo girar la perilla de parámetros sin presionarla. Se dispone de cinco efectos: FILTER: Filtro de aislamiento (pasabanda) que deja reproducir sólo una frecuencia específica de la música. Si se hace girar la perilla de parámetros se mueve la frecuencia del filtro. Si presiona esta perilla mientras la hace girar, realiza un ajuste grueso de la frecuencia. Si sólo la hace girar sin mantenerla presionada, realiza el ajuste fino de la frecuencia. ECHO: Crea un efecto de reverberación. La frecuencia se puede ajustar con la perilla de parámetros. Manteniendo presionada esta perilla mientras se hace girar, es posible sincronizar el efecto con una relación del contador de BPM. CHOP: Simula la activación y desactivación de un botón de silenciamiento al ritmo de la música. La velocidad del efecto se controla haciendo girar la perilla de parámetros y se puede también sincronizar con una relación del contador de BPM presionando dicha perilla mientras se hace girar. PAN: Alterna la reproducción del canal de altavoz derecho y luego el izquierdo en función del tempo del contador de BPM o de la velocidad seleccionada manualmente. Para configurar la frecuencia, haga girar la perilla de parámetros. Es posible sincronizar la velocidad con una relación del contador de BPM presionando la perilla mientras se hace girar. PHASER: Efecto de barrido del desplazamiento de fase. Similar al efecto flange, excepto que este último tiene un sonido armónico más pronunciado, que recuerda un avión a chorro que pasa por arriba. El desplazador de fase es enarmónico y tiene un sonido más de “silbido”. La velocidad del efecto se controla haciendo girar la perilla de parámetros y se puede también sincronizar con una relación del contador de BPM presionando dicha perilla mientras se hace girar. FLANGER: Efecto de barrido con sonido armónico más pronunciado que el phaser, que recuerde el de un avión a chorro que pasa por arriba. La velocidad del efecto se controla haciendo girar la perilla de parámetros y se puede también sincronizar con una relación del contador de BPM presionando dicha perilla mientras se hace girar. Fader de sonido de efectos/sonido original Además de la perilla de parámetros, existe un fader WET/DRY (de sonido de efectos/original) que le permite ajustar el balance entre el audio con y sin efectos. Al desplazar el fader de DRY a WET, tiene más y más sonido con efectos.

Modo maestro USB Conectando un dispositivo de clase de almacenamiento masivo USB tal como un disco duro USB, una unidad portátil, un Apple iPod (u otro dispositivo portátil de música compatible) al conector MASTER USB de la parte trasera del iCDX, es posible acceder, reproducir y crear efectos de scratch en sus archivos de música de la misma manera en que puede reproducir un CD de audio normal. Para acceder a su dispositivo USB:

En primer lugar, asegúrese de que esté conectado al conector USB MASTER de la parte trasera del iCDX. Pulse y suelte el botón SRC. Haga girar la perilla de parámetros hasta que la pantalla indique “USB-MASTER” y luego presione dicha perilla. Después de que el iCDX haya analizado por primera vez la estructura de particiones (máx. 9 particiones) y luego la estructura de carpetas (máx. 999 carpetas) del dispositivo USB, es posible navegar por dicho dispositivo siguiendo las instrucciones que se indican a continuación. Nota: Para usar su dispositivo USB con el iCDX, asegúrese de que dicho dispositivo esté formateado usando el sistema de archivos FAT o HFS+. El iCDX no reconoce dispositivos con formato NTFS. Cuando use Microsoft Windows para formatear un dispositivo USB de más de 32 GB, es posible que necesite un programa de terceros para formatear usando FAT. Dispositivo de almacenamiento masivo USB Para acceder a los archivos de un dispositivo de clase de almacenamiento masivo USB, use la perilla de pistas para elegir qué carpeta desea abrir y luego presione dicha perilla para entrar a esa carpeta. Es posible usar entonces la perilla de pistas para navegar a otro nivel de carpetas o elegir el archivo de audio de la carpeta que abrió para reproducirlo. Indicación: Para organizar una gran colección musical, es conveniente que cree una carpeta por separado para cada intérprete. Para tener en cuenta: Dado que no todos los dispositivos mp3 son de clase de almacenamiento masivo USB, no todos los reproductores son compatibles con el iCDX. Para cambiar el modo de visualización del MP3, mantenga pulsado el botón TIME (Tiempo) y pulse el botón MODE (Modo) para conmutar entre nombre de archivo, título del tema ID3 y nombre del artista ID3. Apple iPod Para acceder a temas de un iPod, los temas deben estar guardados primero en listas de reproducción (a menos que esté usando la función shuffle* del iPod). Las listas de reproducción se pueden crear usando iTunes y ciertos programas de terceros diseñados para acceder al iPod. Cada lista de reproducción aparece como una carpeta por separado en el iCDX. Una vez conectado el iPod, use la perilla de pistas para elegir la lista de reproducción que desea usar y presione dicha perilla para entrar a esa lista. Una vez en la lista, use la perilla de pistas para seleccionar el tema que desea reproducir. Para elegir una lista de reproducción diferente, pulse el botón BACK para volver a la lista principal de listas de reproducción. Para más información sobre la creación de listas de reproducción en su iPod, consulte la sección HELP (Ayuda) de su software Apple iTunes.

• Si está usando la función iPod Shuffle, los temas son accesibles directamente y no son posibles ni se requieren listas de reproducción. Consejos para usar dispositivos USB con el iCDX

Cuando desconecte un dispositivo USB del iCDX, asegúrese siempre de usar el botón SOURCE (SRC) para conmutar al modo CD/MP3 antes de desconectar. Cuando desconecte un dispositivo USB, asegúrese de que no estén parpadeando en la pantalla las letras "HD". La desconexión de un dispositivo USB mientras el iCDX está en modo USB MASTER puede posiblemente causar que los datos del dispositivo USB se corrompan y resulten ilegibles. Después de desconectar un iPod Apple, debe esperar hasta que el iPod haya vuelto a su menú principal antes de reconectarlo al iCDX puesto, que en caso contrario puede no ser reconocido por este último. Nota: Hay un límite de 999 temas por carpeta o lista de reproducción. Use varias carpetas o listas de reproducción para separar grandes cantidades de temas. Cuando usa un iPod, sus archivos de música DEBEN estar en listas de reproducción para que sean accesibles a través del iCDX. Esta regla no se aplica a los discos duros USB, unidades portátiles, etc. Actualmente, el iCDX sólo puede leer iPods formateados en PC. No recomendamos usar archivos MP3 superiores a 300 MB, puesto que pueden afectar al funcionamiento del iCDX. Cuando se usan discos DVD MP3, el iCDX soporta el formato ISO9660, el formato UDF no se soporta. En discos duros (HD) de gran capacidad, el iCDX puede leer un máximo de 9 particiones. Cada partición está limitada a 999 carpetas y cada carpeta está limitada a 999 temas.

Modo USB H.I.D. También es posible conectar el iCDX a una computadora por USB para usarlo como controlador de programas de software compatibles con el protocolo USB Human Interface Device (USB H.I.D.), como el software Cue DJ de Numark. Consulte al fabricante de su software para averiguar si dicho software soporta un controlador USB HID. Para activar el modo HID, conecte un cable USB desde el conector USB SLAVE de iCDX a un puerto USB de su computadora. Luego, pulse SRC y haga girar la perilla de parámetros para seleccionar USB_HID. Para actualizar el iCDX:

Descargue y descomprima el archivo .zip de la actualización del sistema operativo. Grabe el archivo .iso en un CD como imagen de disco. Si hay un CD en el iCDX, retírelo y apague la unidad. Encienda el iCDX mientras mantiene pulsado el botón PROG. Aparecerá en la pantalla “No Disc” (No hay disco). Inserte el CD con el sistema operativo grabado. El iCDX lee el CD durante algunos segundos y luego lo expulsa. ¡NO APAGUE EL iCDX! Después de expulsarse el CD, comienza el proceso de actualización. Debe ver en la pantalla una cuenta ascendente de números a medida que se aplica la actualización. Espere que termine la actualización —puede demorar algunos minutos. Cuando termine la actualización, aparecerá en la pantalla “No Disc”. Puede volver a la operación normal. Especificaciones Tipos de discos soportados: Redbook CD, CDR, CDRW, DVD (2 capas), MP3 CD. Pantalla de tiempo: Pistas transcurridas, pistas remanentes, total remanente Frecuencia de muestreo: 44.1 kHz Respuesta en frecuencia. 20 Hz a 20 kHz THD + N: Menos de 0.03% SNR (IHF-A): > 80 dB Rango dinámico: > 75 dB Nivel de salida: 1.2 Vef Rango de control del pitch: +/-6, 12, 25, 100% Pitch bend (inflexión del tono): +/-16% rotativo, botones +/- 16% Salida digital: Tipo 2, S/PDIF forma 1 (Formato de interfaz digital Sony/Phillips) Dimensiones: 290 X 241.5 X 90 mm (largo x ancho x alto) Peso: 3.15 kg Suministro eléctrico: 100-240 VCA, 50/60 Hz Consumo: 22 W

VERSIÓN 2.0 DEL MANUAL
