PI - Holzofen AUSTRO FLAMM - Kostenlose Bedienungsanleitung

Produkttyp	Holzofen
Marke	AUSTRO FLAMM
Modell	PI
Höhe	1229 mm
Breite	488 mm
Tiefe	488 mm
Gewicht	142 kg
Rauchrohrdurchmesser	130 mm
Nennwärmeleistung	6 kW
Maximale Wärmeleistung	8 kW
Minimale Wärmeleistung	3,5 kW
Beheizbares Volumen	50 - 130 m³
Zugelassener Brennstoff	Trockenes Holz (<15% Feuchtigkeit), Holzbriketts oder Braunkohle
Maximale Brennstoffmenge	1,3 kg Holz oder 1 kg Briketts
Abgasmassenstrom (Nenn)	7 g/s
Abgastemperatur (Nenn)	360 °C
Min. Förderdruck (Nenn)	0,12 mbar
Sicherheitsabstände (vorne / seitlich / hinten)	800 mm / 800 mm / 250 mm
Garantie	2 Jahre (außer Verschleißteile)
Jährliche Wartung	Reinigung und Kehrung durch einen Fachmann
Hauptersatzteile	Feuerfeste Keramiken, Rost, Tür, Glasscheibe, Griff, Dichtungen

Häufig gestellte Fragen - PI AUSTRO FLAMM

Welche Brennstoffe kann ich im Ofen PI AUSTRO FLAMM verwenden?

Sie können trockenes Naturholz (Feuchtigkeit < 15%), Holzbriketts oder Braunkohle verwenden. Verbrennen Sie niemals Abfälle, Kunststoffe oder behandeltes Holz.

Wie hoch ist die maximale Brennstoffmenge, die nicht überschritten werden darf?

Die maximale Füllmenge beträgt 1,3 kg Holz oder 1 kg Briketts. Eine Überladung würde eine Überhitzung verursachen und den Ofen beschädigen.

Wie zünde ich den Ofen richtig an?

Öffnen Sie die primären und sekundären Lufteinlässe maximal. Legen Sie Papier, Holzwolle und dann 1-2 Holzscheite. Zünden Sie das Papier an, schließen Sie die Tür und warten Sie, bis die Holzscheite gut brennen, bevor Sie die Leistung einstellen.

Welche Sicherheitsabstände sind um den Ofen einzuhalten?

Vorne: > 800 mm, seitlich: > 800 mm, hinten: > 250 mm. Halten Sie diese Abstände ein, um Brandgefahr zu vermeiden.

Der Ofen gibt bei der ersten Nutzung Gerüche ab, ist das normal?

Ja, das ist normal. Der spezielle Lack härtet beim ersten Heizen aus. Heizen Sie mindestens 1,5 Stunden lang kräftig und öffnen Sie ein Fenster, um die Dämpfe abzuleiten.

Wie reinige ich die Ofenscheibe?

Verwenden Sie einen Ofenglasreiniger wie Thermohit. Lackierte Teile werden mit einem feuchten Tuch gereinigt, Edelstahl mit speziellen Produkten.

Was tun bei einem Brand im Schornstein?

Schließen Sie sofort alle Lufteinlässe des Ofens und des Kamins, rufen Sie die Feuerwehr. Lassen Sie nach dem Brand den Schornstein von einem Fachmann überprüfen.

Wie wird der Ofen installiert?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Überprüfen Sie die Tragfähigkeit des Bodens und halten Sie die Sicherheitsabstände ein. Der Anschluss an den Schornstein muss den Normen entsprechen.

Welche regelmäßigen Wartungsarbeiten sind durchzuführen?

Ofen, Schornstein und Rohre müssen mindestens einmal jährlich von einem Schornsteinfeger gereinigt werden. Eine jährliche Inspektion durch einen Fachmann wird empfohlen.

Was deckt die 2-jährige Garantie ab?

Die Garantie deckt Herstellungsfehler an Stahl- und Gussteilen. Verschleißteile (Keramiken, Dichtungen, Rost, Glasscheibe) und der Lack sind nicht abgedeckt. Die Installation muss durch einen Fachmann erfolgen.

BEDIENUNGSANLEITUNG PI AUSTRO FLAMM

Benutzerhandbuch / manual / manuale / manuel

PI

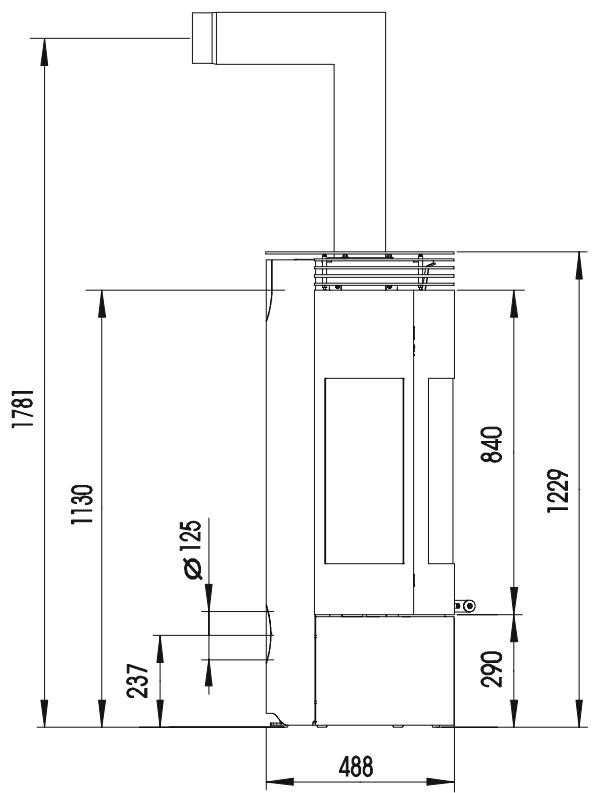

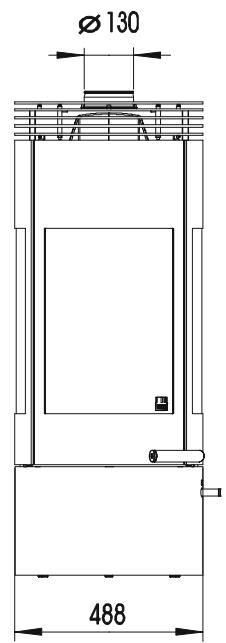

Fig. 1
Fig. 2

deutsch

AUF-ZU

Sekundärluftschieber

Primärluftschieber

deutsch

Inhalt

1. Techn. Daten 1
2. Wichtige Informationen 1
3. So bedieren Sie ihren Kaminofen richtig
4. Die wichtigsten
   Ersatzteile - Übersicht 3
   Garantie 13

english

open - closed

Als Kaminofen der Bauart 1 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste und flüssige Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.

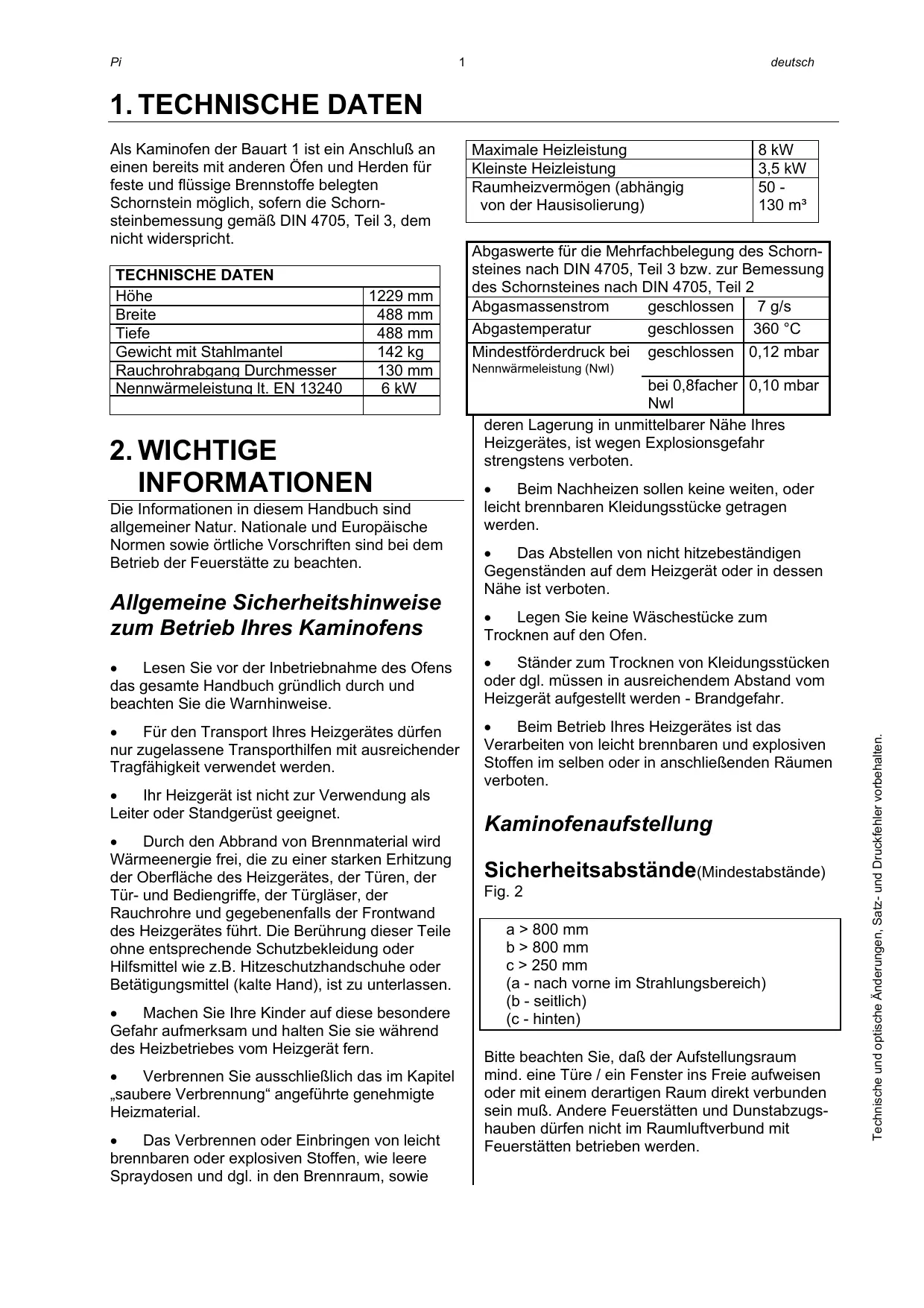

TECHNISCHE DATEN
Höhe	1229 mm
Breite	488 mm
Tiefe	488 mm
Gewicht mit Stahlmantel	142 kg
Rauchrohrabqanq Durchmesser	130 mm
Nennwärmeleistung lt. EN 13240	6 kW

2. WICHTIGE INFORMATIONEN

Die Informationen in thisem Handbuch sind allgemeiner Natur. Nationale und Europäische Normen sowie örtliche Vorschriften sind bei dem Betrieb der Feuerstätte zu beachten.

Allgemeine Sicherheitshinweise zum Betrieb Ihr's Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes)dürfen nur zugelassene Transporthilfen mit ausreichender Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird Wärmenergie frei, die zu einer starken Erhütung der Oberfläche des Heizgerätes, der Türen, der Tür- und Bediengriffe, der Turgläser, der Rauchrohe und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitgeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
• Machen Sie ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte genehmigte Heizmaterial.
  Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie

Maximale Heizleistung	8 kW
Kleine Heizleistung	3,5 kW
Raumheizvermögen (abhängig von der Hausisolierung)	50 - 130 m3

Abgaswerte für die Mehrfachbelegung des Schonsteines nach DIN 4705, Teil 3 bzw. zur Bemessungdes Schonsteines nach DIN 4705, Teil 2
Abgasmassenstrom	geschlossen	7 g/s
Abgastemperatur	geschlossen	360 °C
Mindestforderdruck beiNennwärmeleistung (Nwl)	geschlossen	0,12 mbar
	bei 0,8facherNwl	0,10 mbar

deren Lagerung in unmittelbarer Höhe Ihres Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.

• Beim Nachheizen sollen keine weiten, oder weniger brennbaren Kleidungsstücke getragen werden.
  Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.
• Legen Sie keine Wäschestücke zum Trocknen auf den Ofen.
• Ständer zum Trocknen von Kleidungsstücken oder dgl. müssen in ausreichendem Abstand vom Heizgerat aufgestellt werden - Brandgefahr.
• Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selbst oder in anschließenden Räumen verboten.

Kaminofenaufstellung

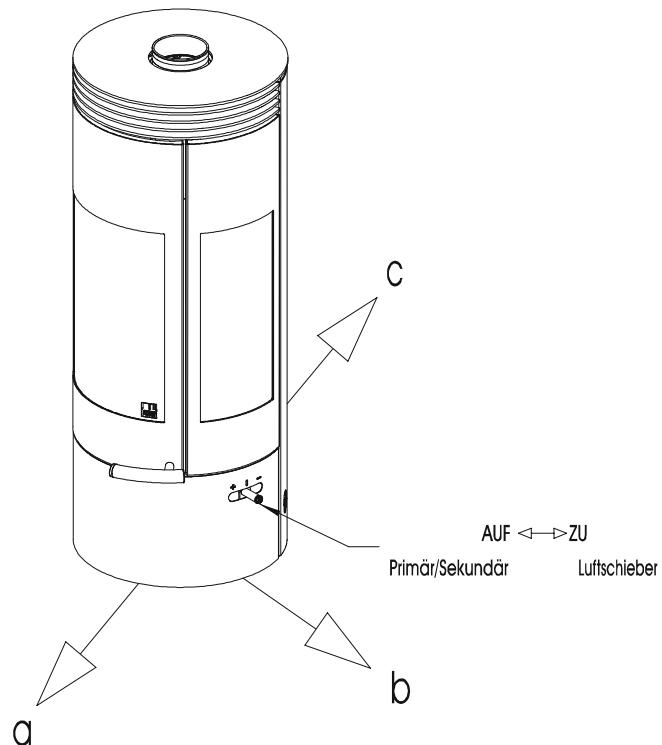

Sicherheitsabstände(Mindestabstände)

Fig. 2

a > 800 mm
b > 800 mm
c>250mm
(a - nach vorne im Strahlungsbereich)
(b - seitlich)
(c - hinten)

Bitte beachten Sie, daß der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweisen oder mit einem derartigen Raum direkt verbunden sein muß. Andere Feuerstätten und Dunstabzugshauben)dürfen nicht im Raumluftverbund mit Feuerstätten betrieben werden.

Bodentragfähigkeit

Prüfen Sie vor dem Aufstellen ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofen standhalt.

Rauchrohranschluß

Für den Anschluß der Rauchrohre an den Schornstein gibt es zu ihrer eigenen Sicherheit strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt diese. Beauftragen Sie dazu unbedingt ihren Fachhändler mit dem Rauchrohranschluß.

3. SO BEDIENEN SIE IHREN KAMINOFEN RICTIG

Die erstige Inbetriebnahme Ihres Kaminofens

Ihr Kaminofen wurde mit einem umweltverträglichen Speziallack lackiert. Die Lackoberfläche ist bei Auslieferung Ihres Ofen noch weich. Die Aushärtung des Lacks erfolgt bei der ersten Inbetriebnahme. Die LackoberflächearfährendesesVorganges nicht berührt werden.Der Kaminofen muß mindestens 1,5 Stunden stark aufgeheizt werden.Be der Aushärtung des Lackes konnen sightbare Dämpfe freiwerden.Öffnen Sie daher vor der ersten Inbetriebnahme die Fenster. Dadurch konnen die Dämpfe schnell abziehen.

BITTE BERÜCKSICHTIGEN SIE: Erst nach mehreren Heizvorgängen ist der Betrieb Ihres Kaminofens nur mehr vom heimeligen Geruch des verbrennenden Holzes geprügt.

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbelassenes Holz, Holzbriketts.

Maximale Brennstoffmenge

Maximal aufzugebende Brennstoffmenge: 1,3 kg Holz oder 1 kg Holzbriketts.
Größere Brennstoffmengen können zu Überhitzung und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15% ) und unbehandelt sein und die richtige Brennholzmenge muß verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen. Die Verfeuerung von Abfallen und insbesondere Kunststoff ist verboten.

Richtig Feuer machen

Bereiten Sie alles zum Anheizen vor – Weichholzspäne, Anzungdhilfe (wie zB Thermohit Holz-Kohleanzünder), unbeschichtetes Papier, Brennholz.

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal (siehe Fig. 2 „AUF").

Öffnen Sie die Kaminofentür.

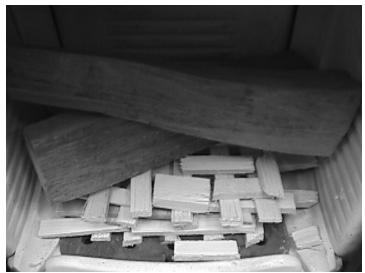

Legen Sie unbeschichtetes Papier auf den Feuerraumboden.
Legen Sie darauf eine handvoll Weichholzpane.
Legen Sie auf diese Späne 1-2 Scheite Holz.

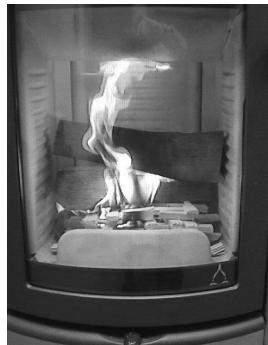

Fig. 3: Anzünden

Zünden Sie nun das Papier an.
Schließen Sie die Feuerraumtur.

Fig. 4: Luftschieber regulieren

Sobald die Holzsche gut brennen, können Sie mit dem Luftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2).

Beim Nachlegen gohen Sie prinzipiell wie beim Anheizen vor: Luftschieber öffnen, Kamintüre vorsichtig öffnen, Holz nachlagen, Kaminofentüre schließen. Warten Sie, bis das nachgelegte Holz brennt. Dann schließen Sie den Luftschieber. Regeln Sie in der Folge die Heizleistung mit dem Luftschieber.

Heizen in der Übergangszeit

In der Übergangszeit, d.h. bei hohenen Außentemperaturen, kann es bei plötzlichem Temperaturstieg zu Störungen des Schornsteinzuges kommt, so dass die Heizgase nicht vollständig abgezogen werden. Die Feuerstände ist dann mit geringeren Brennstoffmengen zu befüllen und bei größerer Stellung des Primäreluftschiebers-/reglers so zu betrieken, dass der vorhandene Brennstoff Schneller (mit Flammentwicklung) abbrennt und dadurch der Schornsteinzug stabilisiert wird.

Hinweis bei Schornsteinbrand

Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem Schornsteinbrand kommt. Verschreiben Sie sofort alle Luftöffnungen am Kamin und informieren Sie die Feuerwehr. Nach dem Ausbrennen des Schornsteins diesen vom Fachmann auf Risse bzw. Undichtigkeit überprüfen halten.

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

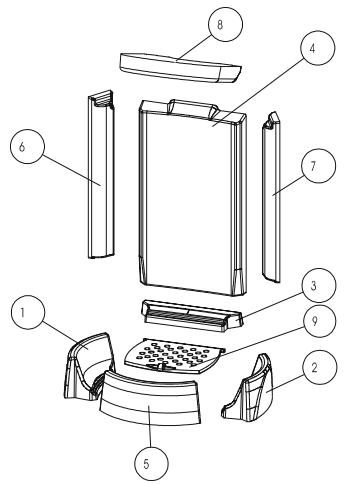

Keramott

Bezeichnung	Nr.-Skizze	Artikelnr.
Keramott Boden links	1	712933
Keramott Boden rechts	2	712931
Keramott Boden hinten	3	712930
Keramott Rückwand	4	712934
Keramott Boden vorne	5	712932
Keramott Seite links	6	714390
Keramott Seite rechts	7	714391
Keramott Umlenkung	8	712841
Rost	9	716408

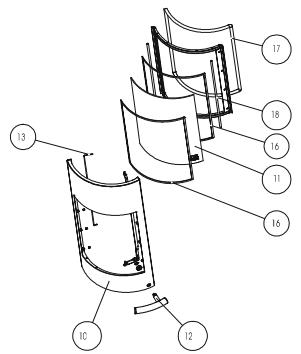

Sonstiges

Bezeichnung	Nr.-Skizze	Artikelnr.
Pi Tür	10	712936-29
Pi Türglas	11	712920
Pi Griff kpl.	12	712919
Pi BA1 Feder	13	714422-15
Austroflamm Anzünder Dose à 100 Stk.	--	640162
Ofenlack	--	650002
Glasreiniger 0,5I	--	640070

Dichtungen

Bezeichnung	Nr.-Skizze	Artikelnr.
Glas Flachdichtung 8x2	16	710096
Tür Rundddichtung d=14	17	714223
Tür Rundddichtung d= 8	18	710049

Einbaureihenfolge gemäß Numerierung!

Zubehör

Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke, Pflegemittel oder das Heat Memory System zur Wärmespeicherung.

WICHTIG: Lassen Sie defekte Teile ausschließlich von Ihr Kaminofenfachhandler austauschen.

Damit ist gewährleistet, daß Ihr Kaminofen sicher und Funktionstüchtig ist und bleibt.

Pflege

Zur Glasreinigung verwenden Sieitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen durren nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger.

Reinigung

Der Kaminofen, Rauchgaswege und Rauchrohre sollen jährlich - evtl. auch öfter, z.B. nach der Reinigung des Schornsteines - nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls regelmäß durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt ihr zuständiger Schornsteinfegermeister Auskunft. Der Kaminofen sollt jährlich durch einen Fachmann überprüft werden.

1. TECHNICAL DATA

Für ihren AUSTROFLAMM-Kaminofen garantieren wir für die einwandfreie Funktion aller Bauteile aus Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum. Stahl- und Gußsteile, die während der Garantiezeit Material- und / oder Verarbeitungsmängel aufweisen, werden gegen Neuteile ersetzt.

Wir gewähren keine Garantie auf Verschleißsteile (z. B.: Keramott, Dichtungen, Bodenrost), Oberflächenbeschichtungen, Lack, Glas und Keramiken.

Voraussetzungen für unsere Garantieleistung sind:

1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß dem Benutzerhandbuch betrieben und von einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig ausgefüllen Garantiekarte und der Rechnung bei einem AUSTROFLAMM-Fachhändler geltend gemacht.

WICTIG: Unsere Garantieleistung umfaßt die kostenlose Lieferung der Neuteile. Arbeits- und Wegzeiten werden dadurch nicht umfaßt. Eine ungerechtfertigte Garantieinanspruchnahme wird dem Betreiber rückbelastet.

Two-Year Guarantee

Im Garantiefall Herausschneiden und Ihr dem AUSTROFLAMM-Fachhändler vorlagen!
