Tipo di prodotto	Stufa a legna
Marca	AUSTRO FLAMM
Modello	PI
Altezza	1229 mm
Larghezza	488 mm
Profondità	488 mm
Peso	142 kg
Diametro del tubo fumario	130 mm
Potenza termica nominale	6 kW
Potenza termica massima	8 kW
Potenza termica minima	3,5 kW
Volume riscaldato	50 - 130 m³
Combustibile consentito	Legna secca (<15% umidità), bricchette di legno o lignite
Quantità massima di combustibile	1,3 kg di legna o 1 kg di bricchette
Portata dei gas di combustione (nominale)	7 g/s
Temperatura dei gas di combustione (nominale)	360 °C
Depressione minima (nominale)	0,12 mbar
Distanze di sicurezza (anteriore / laterali / posteriore)	800 mm / 800 mm / 250 mm
Garanzia	2 anni (escluse parti di usura)
Manutenzione annuale	Pulizia e spazzacamino da parte di un professionista
Ricambi principali	Ceramiche refrattarie, griglia, porta, vetro, maniglia, guarnizioni

Domande frequenti - PI AUSTRO FLAMM

Quali combustibili posso utilizzare nella stufa PI AUSTRO FLAMM?

È possibile utilizzare legna naturale secca (umidità <15%), bricchette di legno o lignite. Non bruciare mai rifiuti, plastica o legno trattato.

Qual è la quantità massima di combustibile da non superare?

Il carico massimo è di 1,3 kg di legna o 1 kg di bricchette. Un eccesso provocherebbe un surriscaldamento danneggiando la stufa.

Come accendere correttamente la stufa?

Aprire al massimo le prese d'aria primarie e secondarie. Posizionare carta, trucioli e poi 1-2 ceppi. Accendere la carta, chiudere la porta e attendere che i ceppi brucino bene prima di regolare la potenza.

Quali sono le distanze di sicurezza da rispettare intorno alla stufa?

Anteriore: > 800 mm, laterali: > 800 mm, posteriore: > 250 mm. Rispettare queste distanze per evitare rischi di incendio.

La stufa emana odori durante il primo utilizzo, è normale?

Sì, è normale. La vernice speciale indurisce durante la prima accensione. Riscaldare fortemente per almeno 1 ora e 30 minuti aprendo una finestra per evacuare i vapori.

Come pulire il vetro della stufa?

Utilizzare un prodotto detergente per vetri di stufe come Thermohit. Le parti verniciate si puliscono con un panno umido, l'acciaio inox con prodotti specifici.

Cosa fare in caso di incendio nel camino?

Chiudere immediatamente tutte le prese d'aria della stufa e del camino, quindi chiamare i vigili del fuoco. Dopo l'incendio, far verificare il condotto da un professionista.

Come installare la stufa?

L'installazione deve essere eseguita da un professionista qualificato. Verificare la capacità portante del pavimento e rispettare le distanze di sicurezza. Il collegamento al condotto deve essere conforme alle norme.

Quali sono le manutenzioni regolari da effettuare?

La stufa, il condotto e i tubi devono essere puliti almeno una volta all'anno da uno spazzacamino. Si consiglia un controllo annuale da parte di un professionista.

Cosa copre la garanzia di 2 anni?

La garanzia copre i difetti di fabbricazione degli elementi in acciaio e ghisa. Le parti soggette a usura (ceramiche, guarnizioni, griglia, vetro) e la vernice non sono garantite. L'installazione deve essere effettuata da un professionista.

MANUALE UTENTE PI AUSTRO FLAMM

Regolazione aria secondaria

Regolazione aria primaria

italiano

Indices

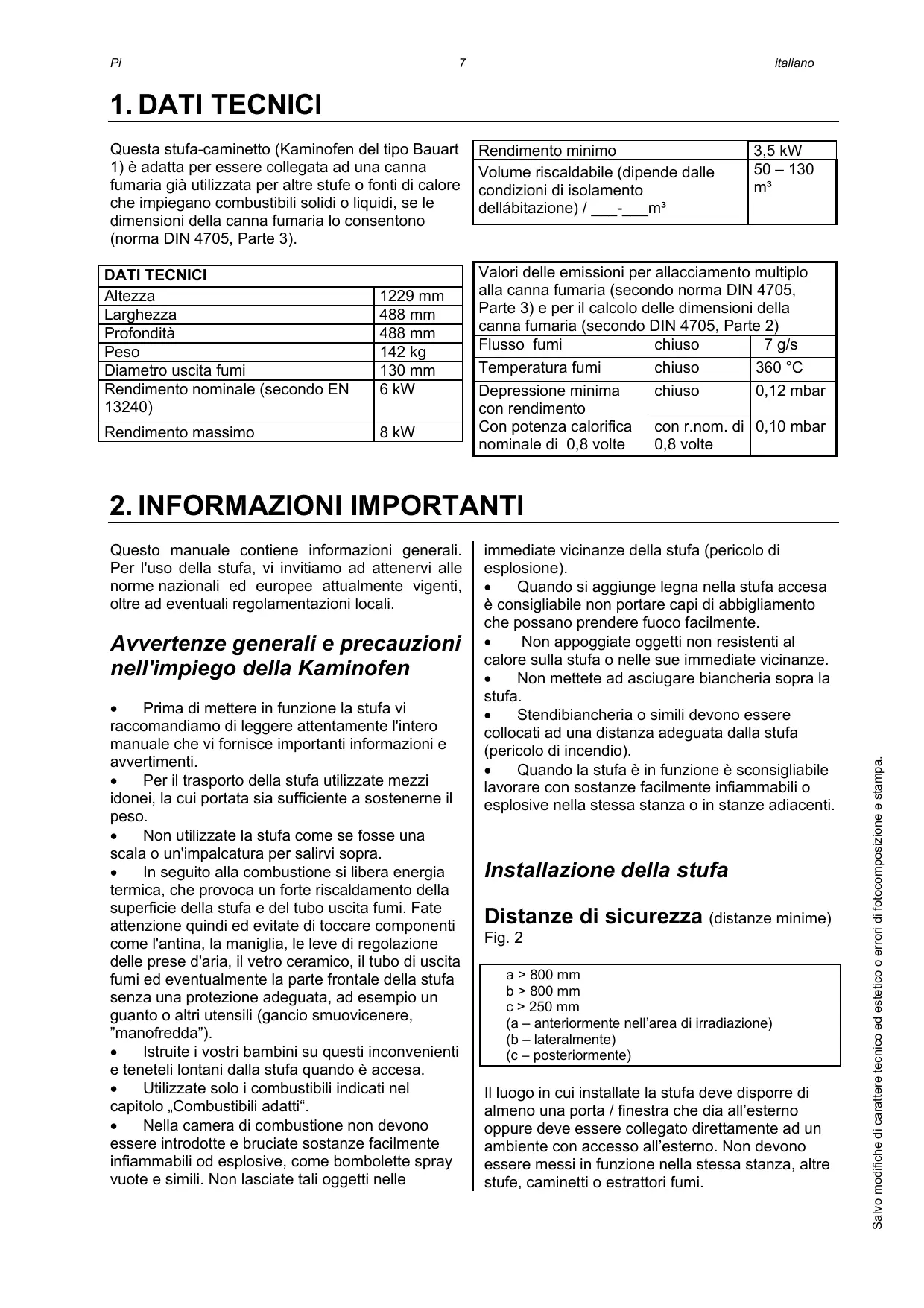

1. Dati tecnici 7
2. Informazioni importanti 7
3. Per un uso corretto della vostra Kaminofen 8
4. Prospetto dei ricambi principali 9 Garanzia 14

français

ouvert - fermé

Questa stufa-caminetto (Kaminofen del tipo Bauart 1) è adatta per essere collegata ad una canna fumaria più utilizzata per altre stufe o fonti di calore che impiegano combustibili solidi o liquidi, se le dimensioni della canna fumaria lo consentono (norma DIN 4705, Parte 3).

Rendimento minimo	3,5 kW
Volume riscaldabile (dipende dalle condizioni di isolamento dellabitazione) / _____.m3	50 – 130 m3

DATI TECHNICI
Altezza	1229 mm
Larghezza	488 mm
Profondità	488 mm
Peso	142 kg
Diametro uscita fumi	130 mm
Rendimento nominale (secondo EN 13240)	6 kW
Rendimento massimo	8 kW

Valori delle emissioni per allacciameto multiplo alla canna fumaria (secondo norma DIN 4705, Parte 3) e per il calcolo delle dimensioni della canna fumaria (secondo DIN 4705, Parte 2)
Flusso fumi	chiuso	7 g/s
Temperatura fumi	chiuso	360 °C
Depressione minima con rendimento	chiuso	0,12 mbar
Con potenza calorifica nominale di 0,8 volte	con r.nom. di 0,8 volte	0,10 mbar

2. INFORMAZIONI IMPORTANTI

Questo manuale contiene informazioni generali. Per l'uso della stufa, vi invitiamo ad attenervi alle norme nazionali ed europee attualmente vigenti,或者其他 eventuali regolamenti locali.

Avvertenze generali e precauzioni nell'impiego della Kaminofen

• Prima diMETTAREinfunzione la stufavi raccommandiamo di leggere attendamente l'intero manuale che vi fornisce importanti informazioni e avvertimenti.
• Per il trasporto della stufa utilizzate mezzi idonei, la cui portata sia sufficiente a sostenerne il peso.
  Nonutilizzate la stufa come se fosse unaScala o un'impalcatura per salirvi sopra.
• In seguito alla combustione si libera energia termica, che provoca un forte riscaldamento della superficie della stufa e del tubo uscita fumi. Fate attenzione quando ed evitate di toccare componenti come l'antina, la maniglia, le leve di regolazione delle prese d'aria, il vetro ceramicico, il tubo di uscita fumi ed eventualmente la parte frontale della stufa除去 una protezione adeguata, ad esempio un quanto o altri utensili (gancio smuovicenere, "manofredda").
• Istruite i vostri bambini su quosti inconvenienti e teneteli lontani alla stufa quando è accesa.
  Utilizzate solo i combustibili indicati nel capitolo „Combustibili adatti".
• Nella camera di combustione non devono essere introdotte e bruciate sostanze lavoramente infiammabili od explosive, come bombolette spray vuote e simili. Non lasciate tali oggetti nelle

immediate vicinanzielle della stufa (pericolodi esplsoione).

• Quando si aggiunge legna nella stufa accesa è consigliabile non portare capi di abbligamento che possano prendere fuoco lavorante.
  Non appoggiate oggetti non resistenti al calore sulla stufa o nelle sue immediate vicinanze.
  Non mettete ad asciugare biancheria sopra la stufa.
• Stendibiancheria o simili devono essere collocati ad una distanza adeguata alla stufa (pericolo di incendio).
• Quando la stufa è in funzione è sconsigliabile lavorare con sostanze disponmente infiammabili o esplosive nella stessaStanza o in stanze adiacenti.

Installazione della stufa

Distanze di sicurezza (distance minime)

Fig. 2

a > 800 mm
b > 800 mm
c > 250 ~mm

(a - anteriormente nell'area di irradiazione)
(b-lateralmente)
(c-posteriormente)

Il luogo in cui installate la stufa deve disponre di almeno una porta / finestra che dia all'esterno oppure devese essere collegato direttamente ad un ambiente con accesso all'esterno. Non devono essere messi in funzione nella stessaStanza,altre stufe,caminetti o estrattori fumi.

Portata del pavimento

Prima di installare la stufa, accertatevi che la struttura sottostante al punto in cui volete系統arla sia in grado di sostarne il peso.

Collegamento del tubo di uscita fumi

Per garantire la vostra sicurezza, il collegamento dei tubi di uscita fumi alla canna fumaria è regolato da apposite norme. Per l'installazione e il collegamento rivolgetevi quando al vosto rivenditore, che è a conoscenza di tali disposizioni.

3. PER UN USO CORRETTO DELLA VOSTRA KAMINOFEN

Quando mettete in funzione la stufa per la primaolta

La vostra Kaminofen è stata rifinita con una speciale vernice ecocompatibile. Al momento della fornitura le superfici laccate e verniciate non sono piùcompletemente indurite. L'indurimento definitivo avviene con il calore che si sviluppa durante la prima accensione. Durante esta fase, che deve durare almeno 1,5 ore e a calore intenso, non toccate le superfici della stufa e arieggiate bene l'abitazione, per eliminare rapidamente eventuali odori e vapori causati dall'indurimento della vernice.

VI PREGHIAMO DI TENERE CONTO DEL

FATTO CHE solo dopo aver acceso la stufa varie volte per un periodo prolongato, avvertirete il caratteristico (e piacevole) odore della legna che arde.

Combustibili adatti

Legna naturale e non trattata, secca e ben conservata, tronchetti di legno pressato e mattonelle di lignite.

Quantità massime di combustibili

La massima quantità di combustibile consigliata: 1,3 kg di legna oppure 1 kg di tronchetti di legno pressato per volta. Non introducete quantità eccessive di combustibile per evitare un surriscaldamento ed un consequencesnenneggiamento della stufa.

Combustione ed ecologia

Per ottenere una combustione corretta con un minimo di emissioni la legna deve essere secca (< 15 % di umidità relativa) e non trattata e non si devono superare le quantità di combustibile consigliate. E' assolutamente vietato bruciare rifiuti (specialmente se in plastica).

Per una corretta accensione

Preparate tutto l'occurrente per accendere la stufa: trucioli di legno dolce, ascendifuoco (ad es. Thermohit), carta (non patinata), e legna..

Aprite al massimo la presa per l'aria primaria e quella per l'aria secondaria, spostando le due levette come indicato nella fig. 2 "AUF / aperto".

Aprite ora l'antina.

Disponete dapprima della carta (non patinata) sul fondo della camera di combustione, sopra diessa una manciata di trucoli di legno dolce e poi 1 o 2 ceppi di legna.

III.3:Accensione

Dopo aver dato fuoco alla carta, chiudete l'antina e attendete fino a quando i trucoli stanno bruciando per poi chiudere la presa dell'aria primaria.

III.4: Chiusura presa dell'aria primaria

Quando又能 i ceppi avranno incominciato a prendere ben fuoco, potete regolare il rendimento della stufa con la levetta dell'aria secondaria (portandola nella posizione massima otterrete il massimo del rendimento).

Questa operazione va ripetuta per agli strato di legna che vorrete aggiungere: aprite la presa dell'aria primaria e quella dell'aria secondaria, poi l'antina (facendo attenzione), aggiungete la legna e richiudete infine l'antina. Attendete fino a quandoanche la nuova legna abbia preso ben fuoco e poi chiudete nuovamente la presa dell'aria primaria, regolando infine il rendimento con la levetta dell'aria secondaria.

Il riscaldamento durante le mezze stagioni

Se accendete la stufa durante le mezze stagioni, quando le temperature sono più elevate,ippo sussistere condizioni di tiraggio sfavorevolli causati da un'evacuatione dei fumi meno efficace, specialmente se le temperature si alzano in modo repentino. Consigliamo quindi di caricare meno legna e di tenere più aperta la presa d'aria per permettere una combustione più rapida, con una fiamma più alta, permettendo così al tiraggio della canna fumaria di stabilizzarsi.

Autocombustione della canna fumaria

Fuliggine e depositi causati da legna inadeguata o troppo umida possono provocare l'autocombustione della canna fumaria. Chiudete immediatamente tutte le prese d'aria presenti su stufa e camino e chiamate i vigili del fuoco. Fate poi ispezionare la vostra canna fumaria da personale specializzato che ne verificchi le crepe e la tenuta.

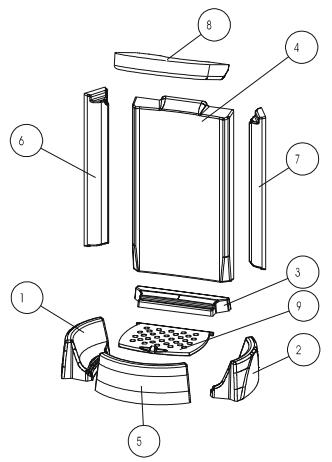

4. PROSPETTO DEI RICAMBI PRINCIPALI

Keramott

Denominazione	N. su dis.	N. art.
Keramott di fondo sinistra	1	712933
Keramott di fondo destra	2	712931
Keramott di fondo posteriore	3	712930
Keramott posteriore	4	712934
Keramott in fondo	5	712932
Keramott sinistra	6	714390
Keramott destra	7	714391
Keramott tagliafiamme	8	712841
Griglia	9	716408

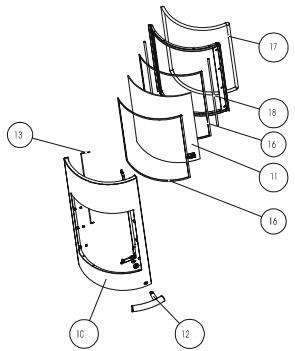

Altre parti

Denominazione	N. su dis.	N. art.
Pi porta	10	712936-29
Pi vetroceramico antina	11	712920
Pi maniglia	12	712919
Pi BA1 mola	13	714422-15
Vernice	--	650002
Accendifuoco	--	640162
Detergente vetroceramico 0,5 I	--	640070

Guarnizioni

Denominazione	N. su dis.	N. art.
Guarnizione piatta 8x2 mm	16	710096
Guarnizione tonda 12 mm	17	714223
Guarnizione tonda 8 mm	18	710049

Numerazione dei refrattari = ordine da seguire per il montaggio!

Accessor

Presso il vostro rivenditore potete acquistare basi di protezione in vetro o acciaio, vari utensili per la stufa, prodotti per la cura e pulizia edanche l`Heat Memory System per l'accumulazione termica.

IMPORTANTE: per la sostituzione di parti difettose rivolgetevi esclusivamene al vostro rivenditore di Kaminofen, in quello modo avrete la garanzia che la vostra stufa continuera a funzionare in modo corretto e sicuro.

Pulizia

Per la pulizia del vetro ceramico dell'antina utilizzate gli apposti prodotti in vendita presso i rivenditori di stufe (ad es. Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno (eventualmente umido). Anche le superfici in acciaio inox vanno trattate con gli apposti detergenti.

Stufa, uscite fumi e tubi dovrebbero essere controllati e puliti anni -anche più spesso, se necessario, per esempio in seguito alla manutenzione della canna fumaria, che dev'essere anch'essa eseguita periodicamente dal servizio spazzacamino. Sarà proprio il vostro spazzacamino ad indicarvi i regolari intervalli per la manutenzione. Personale specializzato dovrebbe ispezionare la stufa annualmente.

1. CARACTERISTIQUES TECHNIQUES

Noi garantiamo il buon funzionamento di tutti i componenti in acciaio e ghisa della vostra Kaminofen AUSTROFLAMM per una durata di 2 anni a partire alla data della prima vendita. Le parti in acciaio e ghisa che dovessero presentare difetti di materiale e/o lavorazione durante il periodo di garanzia verranno sostituite con parti nuove.

Sono esclude alla garanzia le parti soggette ad usura (ad es. elementi in keramott, guarnizioni, griglie della camera di combustione), nonché i rivestimenti delle superfici, vernici, vetroceramico ed elementi in ceramica.

Per averedirittoalleprestazionidi garanzia:

1. La vostra Kaminofen AUSTROFLAMM deve essere installata da personale specializzato e fattà funzionare osservando le istruzioni del manuale.
2. Occorre presentare la cartolina di garanzia correttamente compilata e lo scontrino / la fattura / la ricevuta fiscale ad uno dei rivenditori AUSTROFLAMM.

IMPORTANTE: la nostra Garanzia copre la fornitura gratuite delle parti nuove e non include né la durata dell'intervento né la trasferta. I costi collegati ad una richiesta ingiustificata di prestazione di garanzia saranno addebitati all'utente.
