R-1650-W - Einbaulautsprecher KLIPSCH - Kostenlose Bedienungsanleitung

Produkttyp	Wandlautsprecher
Marke	KLIPSCH
Modell	R-1650-W
Rahmenmaße (B x H x T)	Ungefähr 300 x 194 x 90 mm
Ausschnittmaße (B x H)	Ungefähr 275 x 170 mm
Gewicht	Ca. 1,6 kg
Installationsart	In der Wand installiert (Trockenbau oder andere Oberflächen mit mindestens 10 mm Stärke)
Stromversorgung	Keine (passiver Lautsprecher, benötigt externen Verstärker)
Nennbelastbarkeit (RMS)	75 W (empfohlen)
Frequenzgang	45 Hz - 20 kHz (Schätzung)
Nennimpedanz	8 Ohm
Empfindlichkeit	90 dB (bei 1 W/1 m)
Entzerrungsschalter	Höhen-Schalter (0/-3 dB) und Mittel-Tiefton-Schalter (0/-3 dB) je nach Serie
Drehbarer Horn	Ja, zum Ausrichten der Höhen auf den Hörbereich
Abnehmbares Gitter	Ja, überstreichbar (abnehmbares Tuch)
Empfohlener Kabelquerschnitt	18 AWG (Minimum) oder dicker
Wartung und Reinigung	Reinigen Sie das Gitter mit einem trockenen Tuch; vermeiden Sie übermäßige Farbansammlung in den Öffnungen
Sicherheitshinweise	Nicht Wasser oder Feuchtigkeit aussetzen; Reparaturen einem Fachmann überlassen
Garantie (USA und Kanada)	1 Jahr ab Kaufdatum (außer bei Missbrauch oder unbefugten Änderungen)
Garantie außerhalb der USA und Kanadas	Entspricht den örtlichen Gesetzen; Händler kontaktieren

Häufig gestellte Fragen - R-1650-W KLIPSCH

Welche Ausschnittmaße hat der Lautsprecher R-1650-W?

Die minimale Ausschnittgröße beträgt ca. 275 x 170 mm (B x H). Verwenden Sie die beiliegende Schablone oder besuchen Sie die Klipsch-Website für genaue Maße. Die Montagefläche muss mindestens 10 mm dick sein.

Wie installiere ich den Lautsprecher in einer vorhandenen Wand?

Schneiden Sie die Öffnung gemäß der Schablone aus, führen Sie die Kabel (mindestens 18 AWG) unter Beachtung der Polarität, setzen Sie den Lautsprecher ein und ziehen Sie die Kreuzschlitzschrauben fest. Die Klemmfüße rasten an der Rückseite der Trockenbauwand ein.

Kann ich das Gitter des Lautsprechers streichen?

Ja, das Gitter ist zum Überstreichen geeignet. Entfernen Sie das Tuch vor dem Streichen und setzen Sie es nach dem Trocknen wieder ein. Vermeiden Sie übermäßige Farbansammlung in den Öffnungen.

Wie richte ich den Schall auf den Hörbereich aus?

Die Wandlautsprecher R-1650-W verfügen über einen drehbaren Horn. Drehen Sie den Horn vor dem Anbringen des Gitters vorsichtig in Richtung des Hörbereichs, um die Höhen auszurichten.

Welche Entzerrungseinstellungen sind verfügbar?

Der Höhenschalter ermöglicht eine Einstellung von 0 dB oder -3 dB, und der Mittel-Tieftonschalter (je nach Serie) reduziert die Bässe um 3 dB. Passen Sie die Einstellungen an die Raumakustik an.

Ist der Lautsprecher mit einem Heimkino-Verstärker kompatibel?

Ja, der Lautsprecher R-1650-W ist ein passiver Lautsprecher mit einer Impedanz von 8 Ohm. Er kann als Front-, Center- oder Surround-Kanal in einem Heimkinosystem verwendet werden.

Welches Kabel soll ich verwenden?

Verwenden Sie Lautsprecherkabel mit 18 AWG oder dicker. Beachten Sie die Polarität (Farbmarkierungen an den Kabeln) für den korrekten Anschluss.

Wie reinige ich den Lautsprecher?

Reinigen Sie das Gitter mit einem trockenen Tuch. Entfernen Sie bei Bedarf das Tuch vor dem Streichen oder Reinigen. Vermeiden Sie das Eindringen von Flüssigkeit in den Lautsprecher.

Was tun, wenn der Lautsprecher zu viel Bass produziert?

Wenn der Lautsprecher in einer Ecke steht, stellen Sie den Mittel-Tieftonschalter auf -3 dB, um den Basspegel zu reduzieren. Testen Sie verschiedene Positionen, bevor Sie das Gitter befestigen.

Wie erhalte ich Ersatzteile oder eine Reparatur?

Wenden Sie sich für Reparaturen an einen qualifizierten Fachmann. Ersatzteile sind nicht für den Benutzer verfügbar; bei Schäden muss der Lautsprecher ersetzt oder von einem autorisierten Service repariert werden.

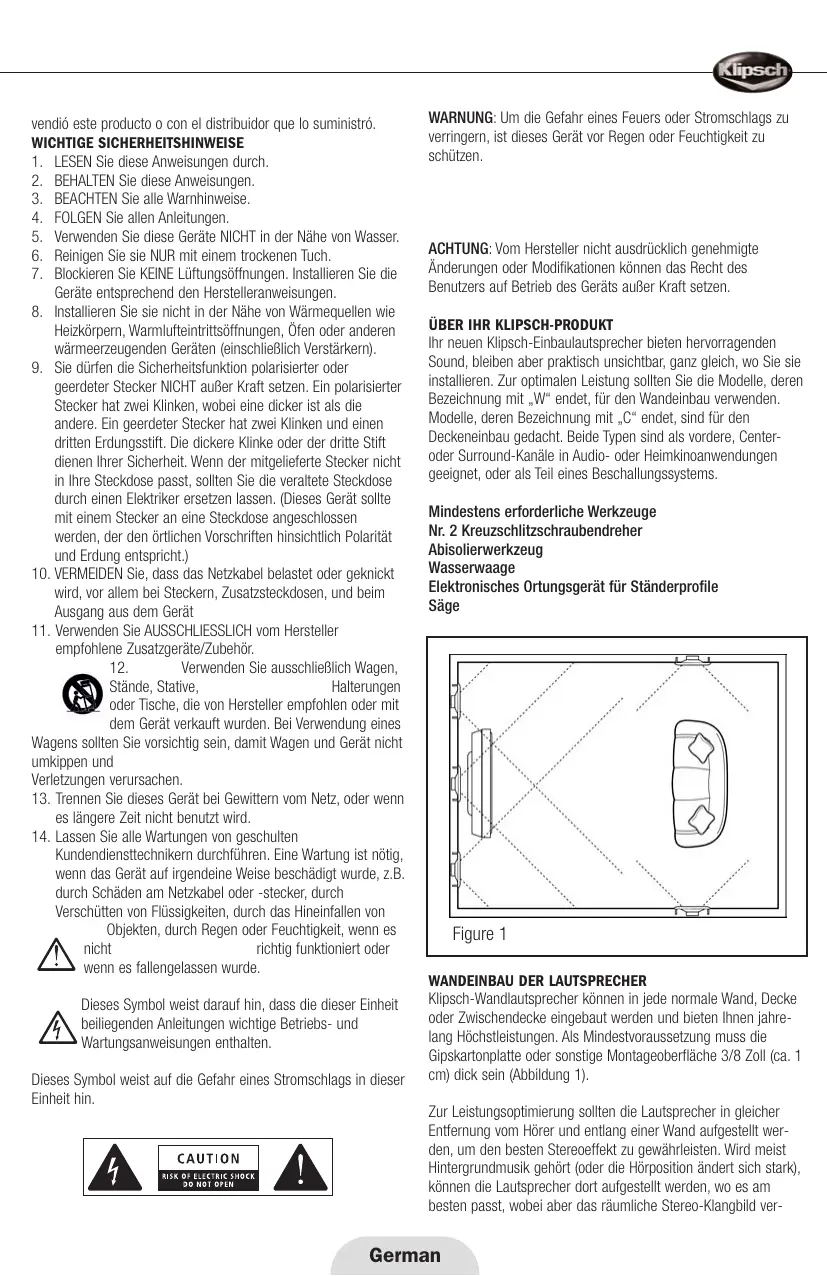

BEDIENUNGSANLEITUNG R-1650-W KLIPSCH

WICHTIGESICHERHEITSHINWEISE

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anleitungen.
5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Luftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Höhe von Wärmequellen wie Heizkörpern, Warlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern).
9. Sie dürfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker NICTHT außer Kraft setzen. Ein polarisierter Stecker hat zwei Klinken, wobei eine dicker ist als die andere. Ein geerdeter Stecker hat zwei Klinken und einen dritten Erdungsstift. Die dickere Klinke oder der dritte Stift dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passt, sollen den sie die veraltete Steckdose durch einen Elektriker ersetzen halten. (Dieses Gerät sollte mit einem Stecker an eine Steckdose angeschlossen werden, der den ortlichen Vorschriften hinsichtlich Polarität und Erdung entspricht.)
10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknicht wird, vor allem bei Steckern, Zusatzsteckdosen, und beim Ausgang aus dem Gerät
11. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.

1. Verwenden Sie ausschließlich Wagen, Stände, Stative, Halterungen oder Tische, die von Hersteller empfohlen oder mit dem Gerät verkauf wurden. Bei Verwendung eines

Wagens sollen den Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und

Verletzungen verursachen.

1. Trennen Sie these Gerät bei Gewittern vom Netz, oder wenn es langere Zeit nicht benutzt wird.
2. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen. Eine Wartung ist notig, wenn das Gerat auf irgende Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschütten von Flüssigkeiten, durch das Hineinfallen von

Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallengelassen wurde.

Dieses Symbol weist darauf hin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags in dieser Einheit hin.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist这点 Gerät vor Regen oder Feuchtigkeit zu schützen.

ACHTUNG: Vom Hersteller nicht ausdrücklich genehmigte Änderungen oder Modifikationen können das Recht des Benutzers auf Betrieb des Geräts außer Kraft setzen.

Ihr neuen Klipsch-Einbaulaufsprecherieten hervorragenden Sound,bleibenaberpraktischunsichtbar,ganzgleich,woSie sie installieren.Zur optimalen Leistung soltenSie die Modelle,deren Bezeichnung mit ^e endet,fort den Wandeinbau verwenden. Modelle,derenBezeichnungmit ^e endet,sind fernd Deckeneinbau gedacht.Beide Typend sind als vorder,Center- oder Surround-Kanale in Audio-oder Heimkinoanwendungen geeignet,oderalsTeile eines Beschallungssystems.

Mindestens erforderliche Werkzeuge

Nr. 2 Kreuzschlitzschraubendreher
Abisolierwerkzeug

Wasserwaage

Elektronisches Ortungsgerät für Ständerprofile
Säge

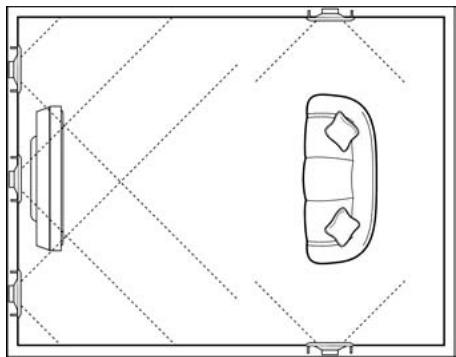

Figure 1

WANDEINBAU DER LAUTSPRECHER

Klipsch-Wandlautspricher konnen in jeder normale Wand, Decke oder Zwischendecke eingebaut werden undieten Ihnen jahre lang Höchstleistungen. Als Mindestvoraussetzung muss die Gipskartonplatte oder sonstige Montageoberfläche 3/8 Zoll (ca. 1 cm) dick sein (Abbildung 1).

Zur Leistungsoptimierung sollen den Lautspeicher in gleicher Enternung vom Hörer und entlang einer Wand aufgestellt werden, um den besten Stereoeffekt zu gewährleisten. Wir moist Hintergrundmusik gehört (oder die Hörposition ändert sich stark), konnen die Lautspeicher Dort aufgestellt werden, wo es am besten passst, wobei aber das räumliche Stereo-Klangbild ver-

loren gehen kann.

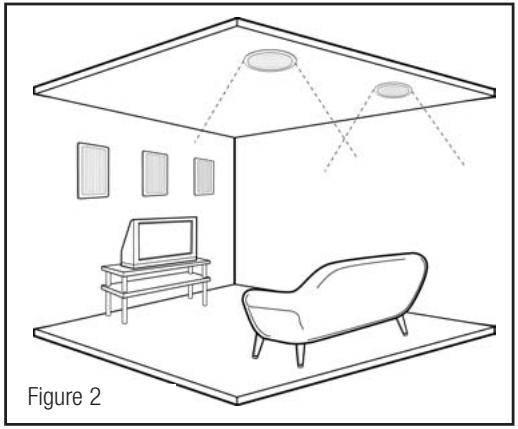

DECKENEINBAU DER LAUTSPRECHER

Klipsch-Deckenlautsprecher konnen in jeder Gipskarton- oder Zwischendecke eingebaut werden und bierten Ihnen jahrelang Höchstleistungen. Als Mindestvoraussetzung muss die Gipskartonplatte oder sonstige Montageoberfliche 3/8 Zoll (ca. 1 cm) dick sein. Bei der Zwischendeckeninstallation bestehen nor

male (2x4 oder 2x2 Fuß große) eingehänge Deckenplatten aus Material mit geringer Dichte, die im Laufe der Zeit durchhängen und hörbar vibrierten können. Um die akustische Leistung ihrer Deckenlautsprecher zu verbessern, empfeht Klipsch, dass Sie die ursprüngliche Befestigungsplate durch eine aus _ bis _ Zoll (1,3 bis 1,9 cm) dickem Sperrholz oder Faserplatten ersetzen (Abbildung 2).

LAUTSPRECHERINSTALLATION

(be Neubauten mit Schritt 3 weitermachen)

1. Schneiden Sie mit der belligengenden Schablone ein Loch entsprechender Gröbe in die Wand oder Decke. Wenn die Schablone nicht verfügbar ist,finden Sie deren MaBe auf der Klipsch-Website: www.klipsch.com. Die angegebenen Großn sind Minimalwerte. Wenn kein genaues Ausschneiden möglich ist, sollen den Sie jeder Dimension Zoll (0,64 cm) hinzufugen. Passen Sie auf, dass Sie nicht durch existierende Kabel oder Rohre schreiben. Beschädigen Sie keine feuer hemmenden Barrieren zwischen den Ständerprofilen.
2. Führer Sie Lautsprecherkabel (mindestens 18 Gauge) zu den Öffnungen. Stellen Sie sicher, dass Sie alle örtlichen Bauvorschriften erfüllen.
3. Befestigen Sie das Kabel am Lautsprecher, wobei Sie die Farbkodierung oder Markierung des Kabels beachten müssen, um eine richtige Polung sicherzustellen.

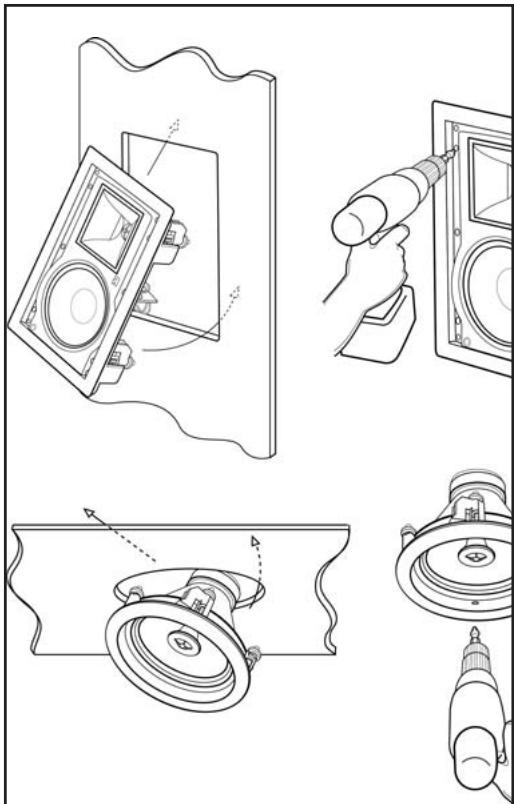

4. Führer Sie die Lautspricherbaugruppe in die Öffnung ein und befestigen Sie diese, indem Sie die vier Kreuzschlitzschrauben anziehen (Abbildung 3). Die Fuß des Rahmens klappen aus und drücken den Rahmen und die Wand zusammen. (Die Neubaubefestigungen von Klipsch erleichtern dies, wenn sie vor der Installation des Gipskartons verwendet werden.)

Figure 3

1. Nun konnen Sie die Lautsprechergrills lackieren, bevor Sie sie in die Lautsprecher einsetzen. Die Lautsprechergrills von Klipsch konnen mit practisch jeder Farbe lackiert werden. Sie sollen den vom Lackieren den Stoffeinsatz Herausnahmen. Er kann nach dem Trocknen der Farbe wieder eingesetzt werden. Passen Sie auf, dass sich nicht zuviel Farbe auf den Perforationen des Lautsprechergrills anssammelt.
2. Drücken Sie den Grill fest.

Weitere Illustrationen finden Sie auf der Rückseite.

STEUERELEMENTE

Mittelbass- und Hochtöner-Regelschalter

(Serie 3000 und 5000)

Manche Modelle besitzen einen Hochtörserschalter (Serie 3000) oder sowohl einen Mittelbass- als auch einen Hochtörserschalter (Serie 5000) an der vorderen Schallwand. Der Schalter ermöglich eine Einstellung von entweder 0 dB (normal) oder -3 dB im jeweiligen Frequenzbereich. Wenn Sie sie in einem akustisch ungebändpften Raum (wie einem Badezimmer oder einer Küche) installieren, müssen Sie eventuell den Hochtörserschalter einstehen. Wenn der Laufsprecher sich in einer Ecke befindet und zu viel Bass erzeugt, sollenen Sie vielsecht den Mittelbass-Schalter einstehen. Vor Anbringung

des Lautsprechergrills solte immer die Schalterposition geprüft werden.

Drehbarer Hornlautsprecher (Wandmodelle)

Die Serie 3000 und 5000 besitzen einen drehbaren

Hornlautsprecher, der nach innen gerichtet werden kann. Vor der Installation ist der Hornlautsprecher sorgfältig auf den Hörbereich auszurichten.

Schwenkbarer Hornhochtöner (Deckenmodelle)

Klipsch Reference-Deckenlautsprecher besitzen einen schwenkBaren Hochtöner, um die Hochfrequenzen better ausrichten zu können. Um den Sound direkt auf den Hörbereich auszurichten, drehen Sie vor der Installation des Grills das Horn vorsichtig im gewündchten Winkel.

Versuchen Sie NICT, den Hochtörserschaft zu drehen, während Sie den schwenkbaren Hochtöner ausrichten.

Infrarotsensor-Befestigung (Wandmodelle)

Alle Wandlautsprecher der Serien 2000, 3000 und 5000

besitzen eine 1/2 Zoll große Öffnung für einen Infrarotsensor an der Schallwand.

GARANTIE AUSSERHALB DER USA UND KANADA

Wenn these Produkt an einen Käfer außerhalb der USA oder Kanadas verkauft wird, richten sich die Garantieansprüche nach den jeweiligen gesetzlichen Bestimmungen und fallen unter die alleinige Verantwortung des Vertriebs, der these Produkt ausgeliefert hat. Um Garantieleistungen zu beanspruchen wenden Sie sichitte an den Fachhandler, der these Produkt verkauft hat, oder den Vertrieb.
