Tipo di prodotto	Altoparlante da incasso a parete
Marca	KLIPSCH
Modello	R-1650-W
Dimensioni del telaio (L x A x P)	Circa 300 x 194 x 90 mm
Dimensioni di ritaglio (L x A)	Circa 275 x 170 mm
Peso	Circa 1,6 kg
Tipo di installazione	Incassato a muro (cartongesso o altra superficie di almeno 10 mm)
Alimentazione	Nessuna (cassa passiva, richiede un amplificatore esterno)
Potenza nominale (RMS)	75 W (consigliato)
Risposta in frequenza	45 Hz - 20 kHz (stima)
Impedenza nominale	8 ohm
Sensibilità	90 dB (a 1 W/1 m)
Interruttori di equalizzazione	Interruttore acuti (0/-3 dB) e medi-gravi (0/-3 dB) a seconda della gamma
Tromba orientabile	Sì, per dirigere gli acuti verso l'area di ascolto
Griglia rimovibile	Sì, verniciabile (tela rimovibile)
Sezione cavo consigliata	Calibro 18 (minimo) o superiore
Manutenzione e pulizia	Pulire la griglia con un panno asciutto; evitare l'accumulo di vernice nelle aperture
Istruzioni di sicurezza	Non esporre all'acqua o all'umidità; affidare le riparazioni a un professionista
Garanzia (Stati Uniti e Canada)	1 anno dalla data di acquisto (escluso uso improprio o modifiche non autorizzate)
Garanzia al di fuori di Stati Uniti e Canada	Conforme alle leggi locali; contattare il rivenditore

Domande frequenti - R-1650-W KLIPSCH

Qual è la dimensione di ritaglio per l'altoparlante R-1650-W?

La dimensione di ritaglio minima è di circa 275 x 170 mm (L x A). Utilizzare la dima fornita o consultare il sito Klipsch per le dimensioni esatte. Lo spessore della superficie di montaggio deve essere di almeno 10 mm.

Come installare la cassa in un muro esistente?

Tagliare l'apertura secondo la dima, far passare i cavi (calibro 18 minimo) rispettando la polarità, quindi inserire la cassa e serrare le viti a croce. I piedini girevoli si fisseranno contro il retro del pannello.

Posso verniciare la griglia della cassa?

Sì, la griglia è progettata per essere verniciata. Rimuovere il telaio prima di verniciare, quindi reinserirlo dopo l'asciugatura. Evitare un accumulo eccessivo di vernice nelle aperture.

Come orientare il suono verso l'area di ascolto?

I modelli da parete R-1650-W sono dotati di una tromba orientabile. Prima di fissare la griglia, ruotare delicatamente la tromba verso l'area di ascolto per dirigere le alte frequenze.

Quali sono le regolazioni disponibili per l'equalizzazione?

L'interruttore degli acuti consente una regolazione a 0 dB o -3 dB, e l'interruttore dei medi-gravi (a seconda della gamma) consente di ridurre i bassi di 3 dB. Adattarli in base all'acustica della stanza.

La cassa è compatibile con un amplificatore home theater?

Sì, la cassa R-1650-W è una cassa passiva con un'impedenza di 8 ohm. Può essere utilizzata come canale anteriore, centrale o surround in un sistema home theater.

Che tipo di cavo devo usare?

Utilizzare un cavo per casse di calibro 18 o più spesso. Rispettare la polarità (riferimenti di colore sui cavi) per un collegamento corretto.

Qual è la procedura di pulizia della cassa?

Pulire la griglia con un panno asciutto. Se necessario, rimuovere il telaio prima di verniciare o pulire. Evitare liquidi all'interno della cassa.

Cosa fare se la cassa produce troppi bassi?

Se la cassa è posizionata in un angolo, regolare l'interruttore dei medi-gravi su -3 dB per ridurre il livello dei bassi. Provare diverse posizioni prima di fissare la griglia.

Come ottenere pezzi di ricambio o una riparazione?

Per le riparazioni, contattare un riparatore professionale qualificato. Le parti di ricambio non sono disponibili per l'utente; in caso di danni, la cassa deve essere sostituita o riparata da un servizio autorizzato.

MANUALE UTENTE R-1650-W KLIPSCH

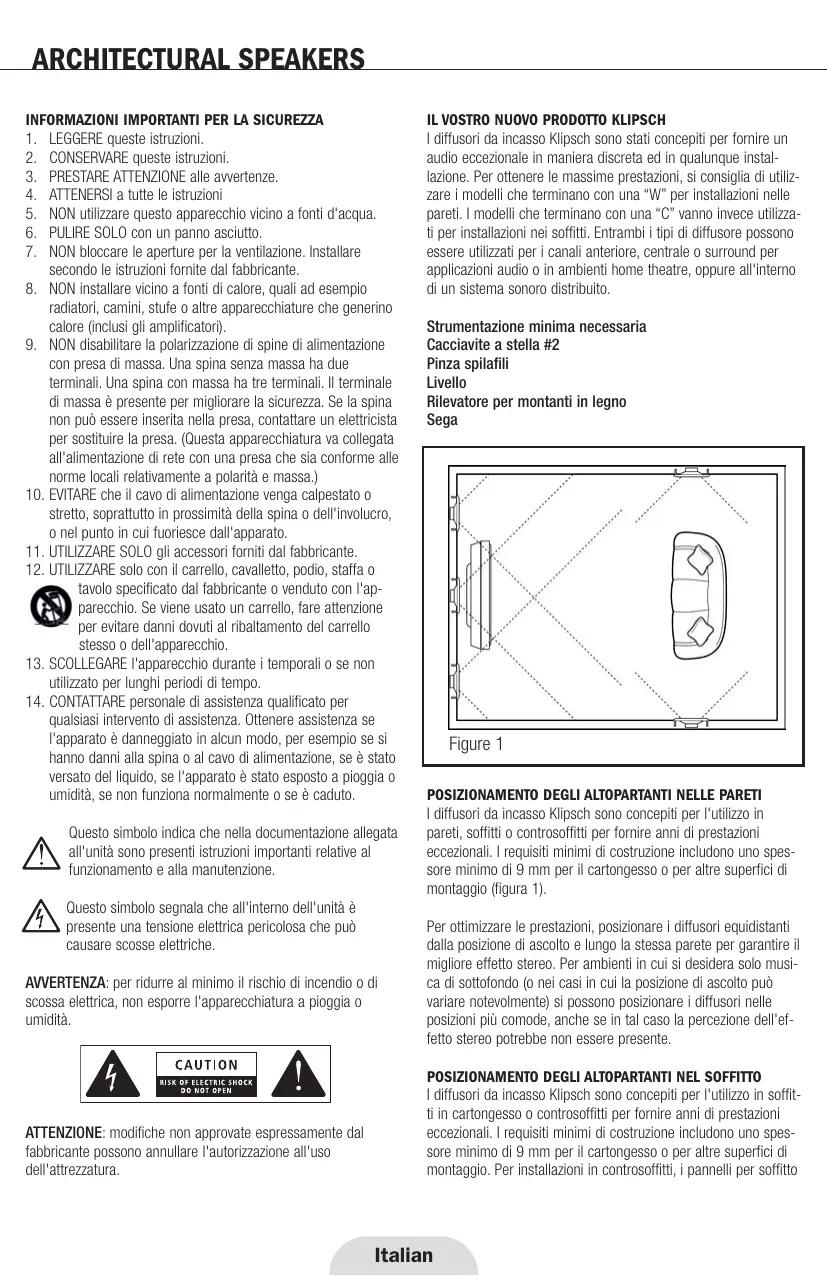

1. LEGGERE queste istruzioni.
2. CONSERVARE questeistruzioni.
3. PRESTARE ATTENZIONE alle awertenze.
4. ATTENERSI a tutte le istruzioni
5. NON utilizes quento apparecchio vicino a fonti d'acqua.
6. PULIRE SOLO con un panno asciutto.
7. NON bloccare le aperture per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.
8. NON installare vicino a fonti di calorie, quali ad esempio radiatori, camini, stufe o altre apparecchiature che generino calorie (inclusi gli amplificatori).
9. NON disabilitare la polarizzazione di spine di alimentazione con presa di massa. Una spina除去 massa ha due terminali. Una spina con massa ha tre terminali. Il terminale di massa è presente per migliorare la sicurezza. Se la spina non è più essere inserita nella presa, contattare un elettricista por sostituire la presa. (Questa appearecchiatura va collegata all'alimentazione di rete con una presa che si conforme alle norme locali relativamente a polarità e massa.)
10. EVITARE che il cavo di alimentazione venga calpestato o stretto, soprattutto in prossimità della spina o dell'involucro, o nel punto in cui fuoriesce dall'apparato.
11. UTILIZZARE SOLO gli accessori forniti dal fabbricante.
12. UTILIZZARE solo con il carrello, cavalletto, podio, staffa o

tavolo specificato dal fabbricante o venduto con l'appareccchio. Se viene usato un carrello, fare attenzione per evitare danni dovuti al ribaltamento del carrello stesso o dell'appareccchio.

1. SCOLLEGARE I'apparecchio durante i temporali o se non utilizzato per lunghi periodi di tempo.
2. CONTATTARE personale di assistenza qualificato per qualsiasti intervento di assistenza. Ottenere assistenza se l'apparato è danneggiato in alcun dato, per esempio se si hanno danni alla spina o al cavo di alimentazione, se è stato versato del liquido, se l'apparato è stato esesto a pioggia o umidità, se non funzionza normalmente o se è caduto.

Questo significato indica che nella documentazione allegata all'unità sono presenti istruzioni importanti relative al funzionamento e alla manutenzione.

Questo significato segnala che all'interno dell'unità è presente una tensione elettrica pericolosa che può causare scosse elettriche.

AVVERTENZA: per ridurre al minimo il rischio di incendio o di scossa elettrica, non esporre l'apparecchiatura a pioggia o umidità.

ATTENZIONE: modifiche non approvate espressamente dal fabbricante possono annullare l'autorizzatoe all'uso dell'attrezatura.

IL VOSTRO NUovo PRODOTTO KLIPSCH

I diffusori da incasso Klipsch sono stati concepi per fornire un audio eccezoniale in maniera discrete ed in qualunque instalazione. Per ottenere le massime prestazioni, si consiglia di utilizzare i modelli che terminano con una "W" per installazioni nelle pareti. I modelli che terminano con una "C" vanno,invece utilizzati per installazioni nei soffitti. Entrambi i tipi di diffusore sonozzo essere utilizzati per i canali anteriore, centrale o surround per applicazioni audio o in ambienti home theatre, oppure all'interno di unsystema sonoro distribuito.

Strumentazione minima necessaria

Cacciavite a stella #2

Pinza spilafili

Livello

Rilevatore per montanti in legno

Sega

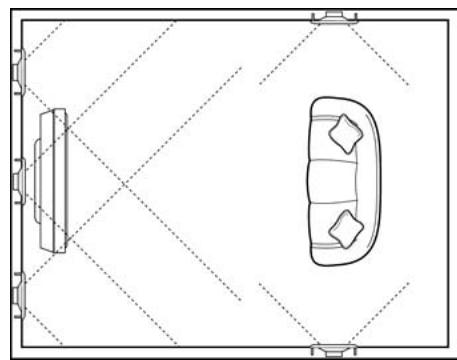

Figure 1

POSIZIONAMENTO DEGLI ALTOPARTANTI NELLE PARETI

I diffusori da incasso Klipsch sono concepti per l'utilizzo in pareti, soffitti o controsoffitti per fornire anni di prestazioni eccezionali. I requisiti minimi di costruzione includono uno spessore minimo di 9 mm per il cartongesso o per altre superfici di montaggio (figura 1).

Per ottimizzare le prestazioni, posizionare i diffusori equidistanti alla posizione di ascolto e lungo la stessa parete per garantire il migliorere effetto stereo. Per ambienti in cui si desidera solo musica di sostofondo (o nei casi in cui la posizione di ascolto pova variare notevolmente) si possono positonzare i diffusori nelle posizioni più comode,anche se in tal caso la percezione dell'effetto stereo potrebbe non essere presente.

POSIZIONAMENTO DEGLI ALTOPARTANTI NEL SOFFITTO

I diffusori da incasso Klipsch sono concepti per l'utilizzo in soffitti in cartongesso o controsoffitti per fornire anni di prestazioni eccezionali. I requisiti minimi di costruzione includono uno spessore minimo di 9 mm per il cartongesso o per altre superfici di montaggio. Per Installazioni in controsoffitti, i pannelli per soffitto

sospeso standard sono realizzati in materiali a bassa densità che possono incurvarsi e vibrare in modo edibile nel tempo. Per massimizzare le prestazioni acustiche dei diffusori montati in un controffitto, Klipsch consiglia di sostituire il pannello originale con uno in compensato o in fibra a media densità (MDF) da 12-18 mm (figura 2).

INSTALLAZIONE DIFFUSORE

(per una costruzione ex-novo, passare alla fase 3)

1. Tagliare un'apertura delle dimensioni adatte nella parete utilizzando la dima fornita in dotazione. Se la dima non fosse disponibile, si possono trovare le dimensioni dell'apertura presso il situ Klipsch: www.klipsch.com. Le dimensioni indicate sono quello minime necessarie. Se non fosse possible realizzare un'apertura con precisione, si possono aggiungere 6 mm a ciascun lato. Evitare di tagliare attraverso tubature o cavi elettrici esistenti. Evitare di danneggiare even tuali barriere antincendio presenti nella parete.
2. Instradare i cavi (diametro minimo 18 AWG) sino all'apertura. Rispettare le norme locali in materia di costruzioni edilizie.
3. Collegare i cavi alla cassa utilizzato la codifica a colori o la marcatura del cavo come guida per garantire la polarità corretta.

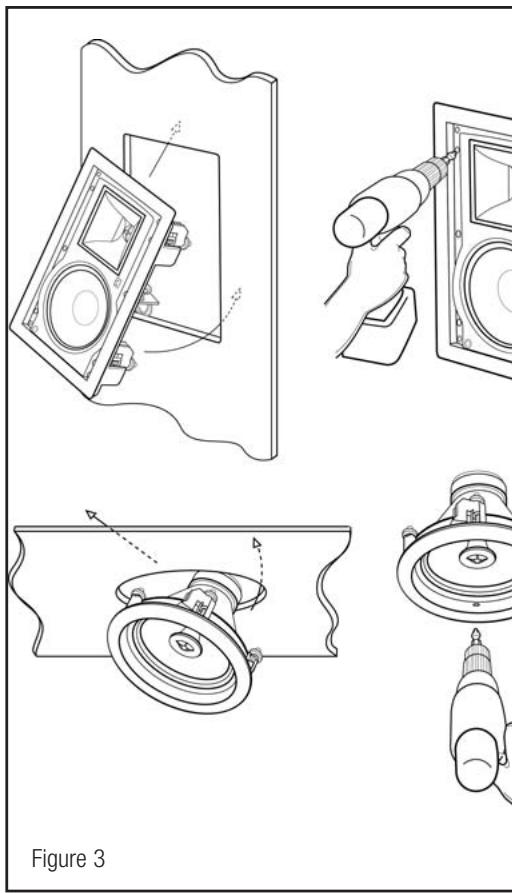

4. Inserire l'assemblaggio del diffusore nell'apertura e fissarlo serrando le quattro viti a stella (figura 3). Le alette dell'intelaiata ruoteranno verso l'esterno serrando tra loro la parete e l'intelaiata. (Le staffe Klipsch per nuove costruzioni sem plificano esta opersona se utilizzate prima dell'installazione del cartongesso o dell'intonaco.)
5. A Anything's pinto si possono pitturare le mascherine prima di inseirirle nelle casese. Le mascherine Klipsch possono essere utilizzate con una vasta gamma di vernici. Prima di verniarie, si consiglia di rimuovere il tessuto di filtering. Puito essere inserito nuovamente quando la vernice è asciutta. Evitare un accumulo excessivo di vernice nella perforazione della mascherina.
6. Premere la mascherina in posizione.

Per ulteriori illustrazioni, vedere il retro del manuale.

FUNZIONAMENTO

Interruttore di attenuazione toni medio-bassi e tweeter (serie 3000 e 5000)

Nel baffle anterio di alcuni modeli è presente un interrottore per le tonalità tweeteter (serie 3000) o interrotturi per i toni medio-bassi e tweeteter (serie 5000). L'interruttore permette di commutare tra una modalità di 0dB (normale) o -3dB negli intervalli di frequence relativi. Se l'installazione viene eseguita in una stanza brillante dal punto di vista acustico, come ad esempio un bagno o una cucina, si consiglia di regolare l'interruttore del livello del tweetster. Se il diffusore viene installato in un angolo e genera un livello di bassi eccessivo, si consiglia di regolare l'interruttore per i toni medio-bassi. Prima di fissare la mascherina, verificare la posizione dell'interruttore.

Tromba rotante (modelli per il montaggio nella parete)
Le series 3000 e 5000 includono una tromba rotante che permette di posizionarla ottimizzando la convergenza. Prima di installare la mascherina si consiglia di posizionare la tromba puntandola verso la posizione di ascolto.

Tweeter con tromba girevole

(modelli per montaggio nel soffitto)

I modelli Klipsch Reference per incasso nel soffitto includono un tweeter girevole per posizionare le alte frequenze. Per dirigere il suono verso la posizione di ascolto, posizionare delicatamente la tromba nell'angolo desiderato prima di installare la mascherina.

NON ruotare lo stelo del tweeter durante la regolazione della direzione.

Fissaggio del sensore a raggi infrarossi (modelli da parete) I diffusori da parete Serie 2000, 3000 e 5000 presentano sul diaframma un dispositivo di posizionamento del sensore a raggi infrarossi da 1,27 cm (1 / 2^ )

GARANZIA APPLICABILE FUORI DEGLI USA E DEL CANADA

Se questo prodotto viene venduto fuori degli USA o del Canada,esso è coperto da una garanzia conforme alle leggi locali e lavalidità di tale garanzia è di esclusiva responsabilità del distributore del prodotto stesso. Per richiedere un intervento in garanzia rivolgersi al rivenditore o al distributore.
