R-1800-C - Altoparlante da incasso KLIPSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante da incasso
Marca	Klipsch
Modello	R-1800-C
Categoria	Altoparlante da soffitto incassabile
Utilizzo	Interno, sistema audio distribuito o home theater
Montaggio	Soffitto o controsoffitto
Spessore minimo del supporto	10 mm
Superficie di montaggio	Cartongesso, compensato (12-19 mm raccomandato per controsoffitto)
Attrezzatura necessaria	Cacciavite a croce n°2, pinza spelafili, livella, rilevatore di montanti, sega
Taglio dell'apertura	Utilizzare la dima fornita o le dimensioni su klipsch.com
Collegamento	Cavo di calibro 18 minimo, rispetto della polarità
Fissaggio	Piedini girevoli con viti a croce, bloccaggio KWIC
Regolazioni	Interruttore acuti 0/-3 dB, interruttore medi-gravi 0/-3 dB (a seconda del modello)
Orientamento del suono	Altoparlante degli acuti girevole per dirigere le alte frequenze
Griglia	Dipingibile, compatibile con la maggior parte delle vernici
Sensore a infrarossi	Presente su alcuni modelli (non specificato per R-1800-C)
Garanzia (Stati Uniti e Canada)	1 anno contro vizi di materiale e fabbricazione
Garanzia (fuori da Stati Uniti e Canada)	Secondo le leggi vigenti, contattare il rivenditore
Manutenzione	Pulizia con un panno asciutto
Precauzioni di sicurezza	Non esporre all'acqua né all'umidità, scollegare in caso di temporale

Domande frequenti - R-1800-C KLIPSCH

Come installare l'altoparlante R-1800-C a soffitto?

Tagliare un'apertura utilizzando la dima fornita o le dimensioni indicate su klipsch.com. Far passare i cavi (calibro 18 minimo), collegare rispettando la polarità, inserire l'altoparlante e stringere le quattro viti a croce: i piedini in plastica si fissano contro la superficie di montaggio.

Quale spessore minimo per la parete o il soffitto?

Lo spessore del cartongesso o altra superficie deve essere di almeno 10 mm.

Posso dipingere la griglia dell'altoparlante?

Sì, le griglie Klipsch sono progettate per essere dipinte. Rimuovere il tessuto prima di dipingere, quindi reinserirlo una volta asciutto. Evitare l'accumulo eccessivo di vernice nelle aperture.

Come regolare l'interruttore degli acuti e dei medi-gravi?

L'interruttore si trova sullo schermo acustico anteriore. Consente una regolazione a 0 dB (normale) o -3 dB. Regolare in base all'acustica della stanza: se troppi gravi in angolo, o troppi acuti in una stanza come un bagno.

Come orientare il suono verso la zona di ascolto?

I modelli da soffitto come l'R-1800-C dispongono di un altoparlante degli acuti girevole. Regolarlo delicatamente prima di installare la griglia. Non ruotare lo stelo dell'altoparlante.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un cacciavite a croce n°2, una pinza spelafili, una livella, un rilevatore di montanti della parete e una sega.

Cosa fare se l'altoparlante produce troppi gravi?

Utilizzare l'interruttore dei medi-gravi (se presente) impostandolo su -3 dB. Verificare anche la posizione: un altoparlante in angolo rinforza i gravi.

L'R-1800-C è compatibile con un'installazione in controsoffitto?

Sì, ma Klipsch raccomanda di sostituire il pannello di montaggio originale con del compensato o un pannello di fibra di legno a media densità (12-19 mm di spessore) per evitare vibrazioni.

Come pulire l'altoparlante?

Pulire solo con un panno asciutto. Non utilizzare acqua o prodotti liquidi. Non ostruire le fessure di ventilazione.

Qual è la garanzia dell'R-1800-C?

Negli Stati Uniti e in Canada, la garanzia è di un anno contro vizî di materiale e fabbricazione. Fuori da questi paesi, la garanzia segue la legislazione locale; contattare il rivenditore o distributore.

MANUALE UTENTE R-1800-C KLIPSCH

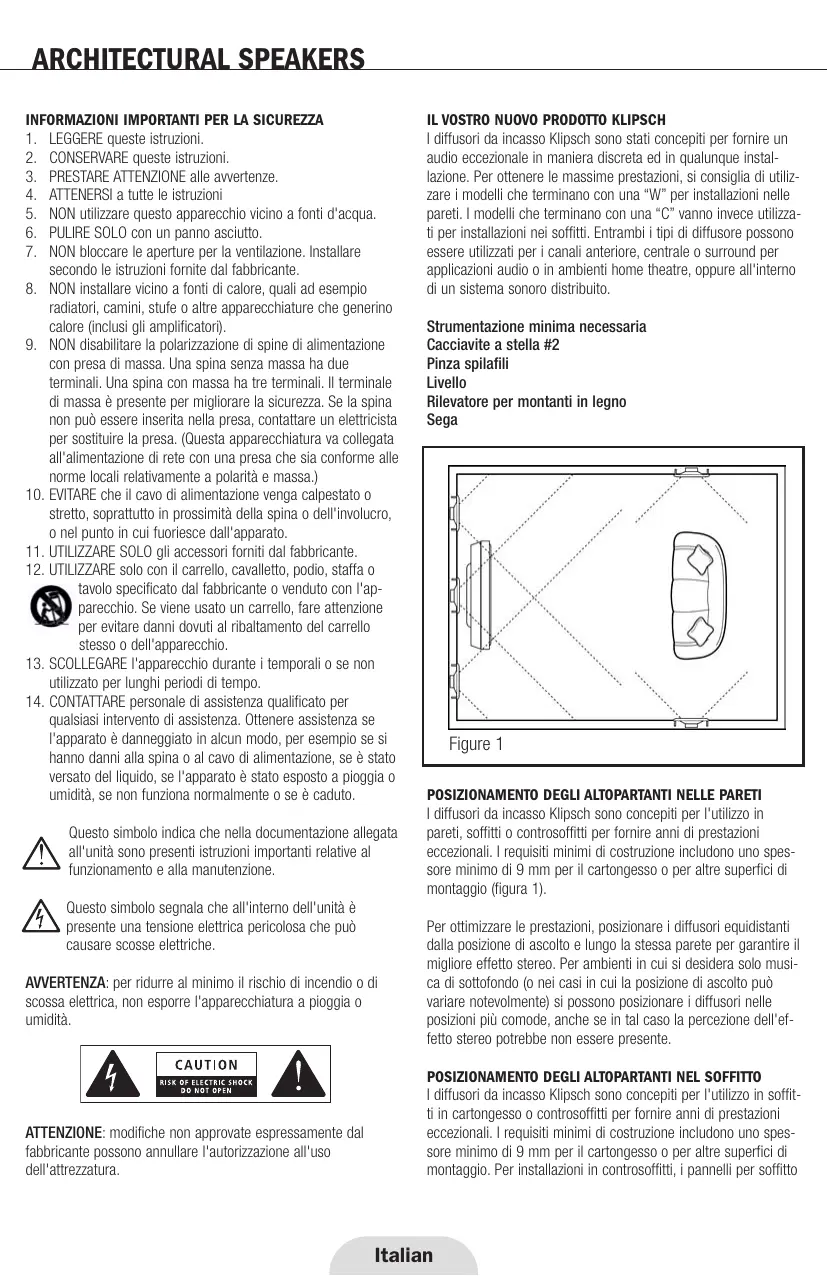

1. LEGGERE queste istruzioni.
2. CONSERVARE questeistruzioni.
3. PRESTARE ATTENZIONE alle awertenze.
4. ATTENERSI a tutte le istruzioni
5. NON utilizes quento apparecchio vicino a fonti d'acqua.
6. PULIRE SOLO con un panno asciutto.
7. NON bloccare le aperture per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.
8. NON installare vicino a fonti di calorie, quali ad esempio radiatori, camini, stufe o altre apparecchiature che generino calorie (inclusi gli amplificatori).
9. NON disabilitare la polarizzazione di spine di alimentazione con presa di massa. Una spina除去 massa ha due terminali. Una spina con massa ha tre terminali. Il terminale di massa è presente per migliorare la sicurezza. Se la spina non può essere inserita nella presa, contattare un elettricista por sostituire la presa. (Questa appearecchiatura va collegata all'alimentazione di rete con una presa che si conforme alle norme locali relativamente a polarità e massa.)
10. EVITARE che il cavo di alimentazione venga calpestato o stretto, soprattutto in prossimità della spina o dell'involucro, o nel punto in cui fuoriesce dall'apparato.
11. UTILIZZARE SOLO gli accessori forniti dal fabbricante.
12. UTILIZZARE solo con il carrello, cavalletto, podio, staffa o

tavolo specificato dal fabbricante o venduto con l'appareccchio. Se viene usato un carrello, fare attenzione per evitare danni dovuti al ribaltamento del carrello stesso o dell'appareccchio.

1. SCOLLEGARE I'apparecchio durante i temporali o se non utilizzato per lunghi periodi di tempo.
2. CONTATTARE personale di assistenza qualificato per qualsiasti intervento di assistenza. Ottenere assistenza se l'apparato è danneggiato in alcun dato, per esempio se si hanno danni alla spina o al cavo di alimentazione, se è stato versato del liquido, se l'apparato è stato esesto a pioggia o umidità, se non funzionza normalmente o se è caduto.

Questo significato indica che nella documentazione allegata all'unità sono presenti istruzioni importanti relative al funzionamento e alla manutenzione.

Questo significato segnala che all'interno dell'unità è presente una tensione elettrica pericolosa che può causare scosse elettriche.

AVVERTENZA: per ridurre al minimo il rischio di incendio o di scossa elettrica, non esporre l'apparecchiatura a pioggia o umidità.

ATTENZIONE: modifiche non approvate espressamente dal fabbricante possono annullare l'autorizzazione all'uso dell'attrezatura.

IL VOSTRO NUovo PRODOTTO KLIPSCH

I diffusori da incasso Klipsch sono stati concepi per fornire un audio eccezoniale in maniera discrete ed in qualunque instalazione. Per ottenere le massime prestazioni, si consiglia di utilizzare i modelli che terminano con una "W" per installazioni nelle pareti. I modelli che terminano con una "C" vanno,invece utilizzati per installazioni nei soffitti. Entrambi i tipi di diffusore sono essere utilizzati per i canali anteriore, centrale o surround per applicazioni audio o in ambienti home theatre, oppure all'interno di unsystema sonoro distribuito.

Strumentazione minima necessaria

Cacciavite a stella #2

Pinza spilafili

Livello

Rilevatore per montanti in legno

Sega

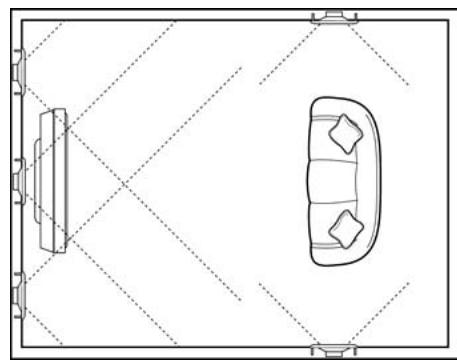

Figure 1

POSIZIONAMENTO DEGLI ALTOPARTANTI NELLE PARETI

I diffusori da incasso Klipsch sono concepti per l'utilizzo in pareti, soffitti o controsoffitti per fornire anni di prestazioni eccezionali. I requisiti minimi di costruzione includono uno spessore minimo di 9 mm per il cartongesso o per altre superfici di montaggio (figura 1).

Per ottimizzare le prestazioni, posizionare i diffusori equidistanti alla posizione di ascolto e lungo la stessa parete per garantire il migliorere effetto stereo. Per ambienti in cui si desidera solo musica di sostofondo (o nei casi in cui la posizione di ascolto pova variare notevolmente) si possono positonzare i diffusori nelle posizioni più comode,anche se in tal caso la percezione dell'effetto stereo potrebbe non essere presente.

POSIZIONAMENTO DEGLI ALTOPARTANTI NEL SOFFITTO

I diffusori da incasso Klipsch sono concepti per l'utilizzo in soffitti in cartongesso o controsoffitti per fornire anni di prestazioni eccezionali. I requisiti minimi di costruzione includono uno spessore minimo di 9 mm per il cartongesso o per altre superfici di montaggio. Per Installazioni in controsoffitti, i pannelli per soffitto

sospeso standard sono realizzati in materiali a bassa densità che possono incurvarsi e vibrare in modo edibile nel tempo. Per massimizzare le prestazioni acustiche dei diffusori montati in un controffitto, Klipsch consiglia di sostituire il pannello originale con uno in compensato o in fibra a media densità (MDF) da 12-18 mm (figura 2).

INSTALLAZIONE DIFFUSORE

(per una costruzione ex-novo, passare alla fase 3)

1. Tagliare un'apertura delle dimensioni adatte nella parete utilizzando la dima fornita in dotazione. Se la dima non fosse disponibile, si possono trovare le dimensioni dell'apertura presso il situ Klipsch: www.klipsch.com. Le dimensioni indicate sono quello minime necessarie. Se non fosse possible realizzare un'apertura con precisione, si possono aggiungere 6 mm a ciascun lato. Evitare di tagliare attraverso tubature o cavi elettrici esistenti. Evitare di danneggiare even tuali barriere antincendio presenti nella parete.
2. Instradare i cavi (diametro minimo 18 AWG) sino all'apertura. Rispettare le norme locali in materia di costruzioni edilizie.
3. Collegare i cavi alla cassa utilizzato la codifica a colori o la marcatura del cavo come guida per garantire la polarità corretta.

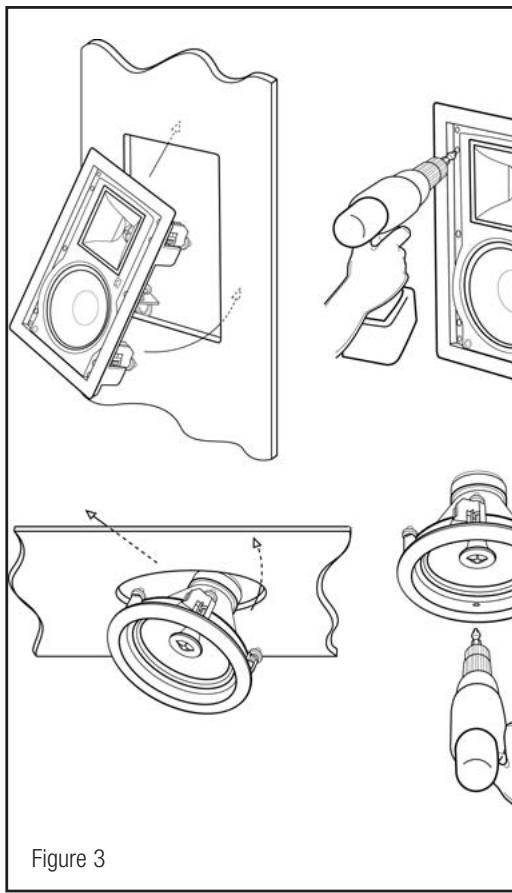

4. Inserire l'assemblaggio del diffusore nell'apertura e fissarlo serrando le quattro viti a stella (figura 3). Le alette dell'intelaiata ruoteranno verso l'esterno serrando tra loro la parole e l'intelaiata. (Le staffe Klipsch per nuove costruzioni sem plificano esta opersonazione se utilizzate prima dell'installazione del cartongesso o dell'intonaco.)
5. A quello punto si possono pitturare le mascherine prima di insertirile nelle casse. Le mascherine Klipsch sono essere utilizzate con una vasta gamma di vernici. Prima di verniciare, si consiglia di rimuovere il tessuto di Filtering. Puito essere inserito nuovamente quando la vernice è asciutta. Evitare un accumulo excessivo di vernice nella perforazione della mascherina.
6. Premere la mascherina in posizione.

Per ulteriori illustrazioni, vedere il retro del manuale.

FUNZIONAMENTO

Interruttore di attenuazione toni medio-bassi e tweeter (serie 3000 e 5000)

Nel baffle anterio di alcuni modeli è presente un interrottore per le tonalità tweeteter (serie 3000) o interrotturi per i toni medio-bassi e tweeteter (serie 5000). L'interruttore permette di commutare tra una modalità di 0dB (normale) o -3dB negli intervalli di frequence relativi. Se l'installazione viene eseguita in una stanza brillante dal punto di vista acustico, come ad esempio un bagno o una cucina, si consiglia di regolare l'interruttore del livello del tweetster. Se il diffusore viene installato in un angolo e genera un livello di bassi eccessivo, si consiglia di regolare l'interruttore per i toni medio-bassi. Prima di fissare la mascherina, verificare la posizione dell'interruttore.

Tromba rotante (modelli per il montaggio nella parete)
Le series 3000 e 5000 includono una tromba rotante che permette di posizionarla ottimizzando la convergenza. Prima di installare la mascherina si consiglia di posizionare la tromba puntandola verso la posizione di ascolto.

Tweeter con tromba girevole

(modelli per montaggio nel soffitto)

I modelli Klipsch Reference per incasso nel soffitto includono un tweeter girevole per posizionare le alte frequenze. Per dirigere il suono verso la posizione di ascolto, posizionare delicatamente la tromba nell'angolo desiderato prima di installare la mascherina.

NON ruotare lo stelo del tweeter durante la regolazione della direzione.

Fissaggio del sensore a raggi infrarossi (modelli da parete) I diffusori da parete Serie 2000, 3000 e 5000 presentano sul diaframma un dispositivo di posizionamento del sensore a raggi infrarossi da 1,27 cm (1 / 2^ )

GARANZIA APPLICABILE FUORI DEGLI USA E DEL CANADA

Se questo prodotto viene venduto fuori degli USA o del Canada,esso è coperto da una garanzia conforme alle leggi locali e la validità di tale garanzia è di esclusiva responsabilità del distributore del prodotto stesso. Per richiedere un intervento in garanzia rivolgersi al rivenditore o al distributore.
