R-1650-W - Haut-parleur encastrable KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur encastrable mural
Marque	KLIPSCH
Modèle	R-1650-W
Dimensions du cadre (L x H x P)	Approximativement 300 x 194 x 90 mm
Dimensions de découpe (L x H)	Approximativement 275 x 170 mm
Poids	Environ 1,6 kg
Type d’installation	Encastré dans un mur (cloison sèche ou autre surface d’au moins 10 mm)
Alimentation	Aucune (enceinte passive, nécessite un amplificateur externe)
Puissance admissible (RMS)	75 W (recommandé)
Réponse en fréquence	45 Hz - 20 kHz (estimation)
Impédance nominale	8 ohms
Sensibilité	90 dB (à 1 W/1 m)
Commutateurs d’égalisation	Commutateur d’aigus (0/-3 dB) et de médiums-graves (0/-3 dB) selon la gamme
Pavillon orientable	Oui, pour diriger les aigus vers la zone d’écoute
Grille amovible	Oui, peignable (canevas amovible)
Section de câble recommandée	Calibre 18 (minimum) ou plus
Entretien et nettoyage	Nettoyer la grille avec un chiffon sec ; éviter l’accumulation de peinture dans les ouvertures
Consignes de sécurité	Ne pas exposer à l’eau ni à l’humidité ; confier les réparations à un professionnel
Garantie (États-Unis et Canada)	1 an à compter de la date d’achat (hors usage abusif ou modification non autorisée)
Garantie hors États-Unis et Canada	Conforme aux lois locales ; contacter le revendeur

FOIRE AUX QUESTIONS - R-1650-W KLIPSCH

Quelle est la dimension de découpe pour le haut-parleur R-1650-W ?

La dimension de découpe minimale est d'environ 275 x 170 mm (L x H). Utilisez le gabarit fourni ou consultez le site Klipsch pour les dimensions exactes. L'épaisseur de la surface de montage doit être d'au moins 10 mm.

Comment installer l'enceinte dans un mur existant ?

Découpez l'ouverture selon le gabarit, passez les câbles (calibre 18 minimum) en respectant la polarité, puis insérez l'enceinte et serrez les vis cruciformes. Les pieds pivotants se fixeront contre l'arrière de la cloison.

Puis-je peindre la grille de l'enceinte ?

Oui, la grille est conçue pour être peinte. Retirez le canevas avant de peindre, puis réinsérez-le après séchage. Évitez une accumulation excessive de peinture dans les ouvertures.

Comment orienter le son vers la zone d'écoute ?

Les modèles muraux R-1650-W disposent d'un pavillon orientable. Avant de fixer la grille, tournez délicatement le pavillon vers la zone d'écoute pour diriger les hautes fréquences.

Quels sont les réglages disponibles pour l'égalisation ?

Le commutateur d'aigus permet un réglage à 0 dB ou -3 dB, et le commutateur de médiums-graves (selon la gamme) permet de réduire les graves de 3 dB. Adaptez-les selon l'acoustique de la pièce.

L'enceinte est-elle compatible avec un amplificateur home-cinéma ?

Oui, l'enceinte R-1650-W est une enceinte passive avec une impédance de 8 ohms. Elle peut être utilisée comme canal avant, central ou surround dans un système home-cinéma.

Quel type de câble dois-je utiliser ?

Utilisez du câble d'enceinte de calibre 18 ou plus épais. Respectez la polarité (repères de couleur sur les câbles) pour un branchement correct.

Quelle est la procédure de nettoyage de l'enceinte ?

Nettoyez la grille avec un chiffon sec. Si nécessaire, retirez le canevas avant de peindre ou de nettoyer. Évitez tout liquide à l'intérieur de l'enceinte.

Que faire si l'enceinte produit trop de graves ?

Si l'enceinte est placée dans un coin, réglez le commutateur de médiums-graves sur -3 dB pour réduire le niveau des graves. Testez différentes positions avant de fixer la grille.

Comment obtenir des pièces de rechange ou une réparation ?

Pour les réparations, contactez un réparateur professionnel qualifié. Les pièces détachées ne sont pas disponibles pour l'utilisateur ; en cas de dommage, l'enceinte doit être remplacée ou réparée par un service agréé.

MODE D'EMPLOI R-1650-W KLIPSCH

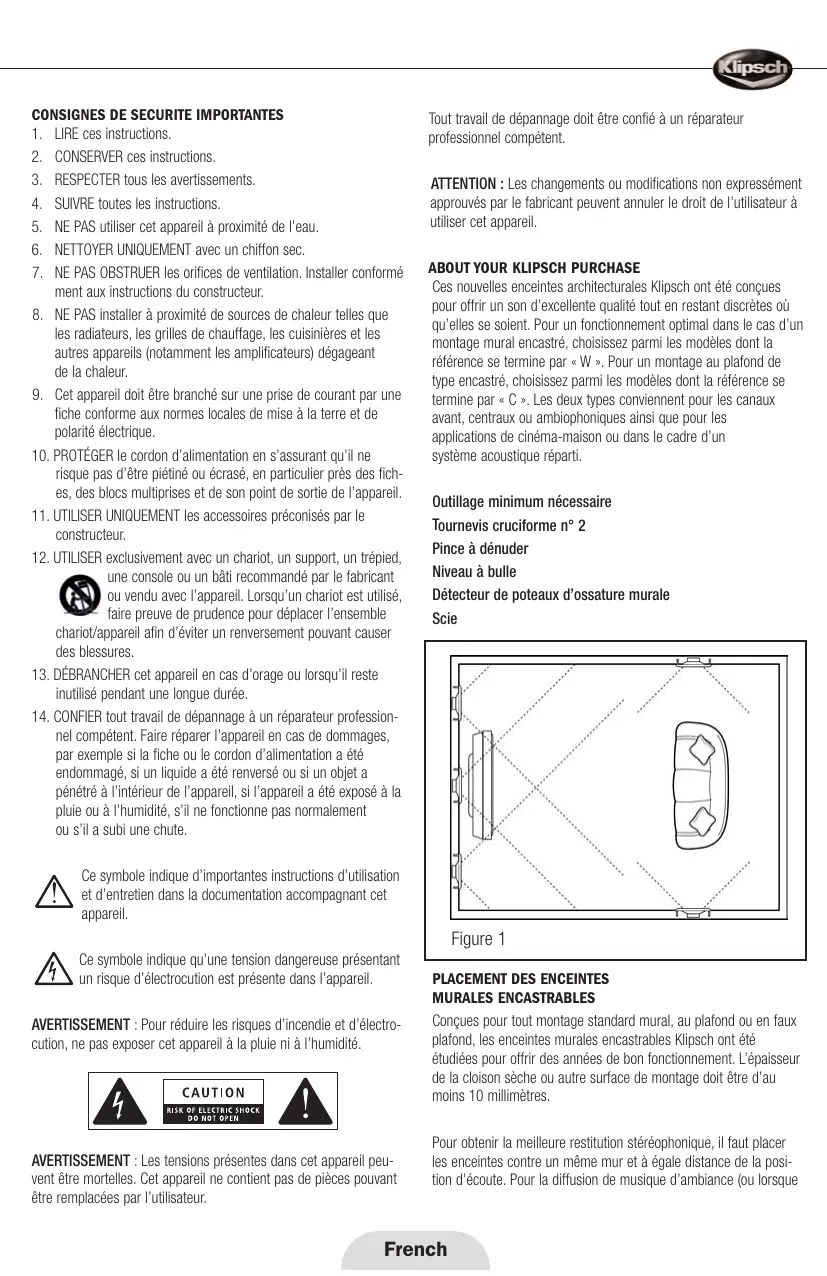

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les avertissements.
4. Suivre toutes les instructions.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
8. NE PAS installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. Cet appareil doit être branché sur une prise de courant par une fiche conforme aux normes locales de mise à la terre et de polarité électrique.
10. PROTÉGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrabouillé, en particulier près des fiches, des blocs multiprises et de son point de sortie de l'appareil.
11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
12. UTILISER exclusivement avec un chariot, un support, un trépied,

une console ou un support recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble appareil afin d'éviter un renversement pouvant causer des sûres.

1. DEBRANCHER cet apparéil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
2. CONFIER tout travail de dépannage à un réparateur professionnel compétent. Faire réparer l'appareil en cas de dommages, par exemple si la fiche ou le cordon d'alimentation a été endommagé, si un liquide a été renversé ou si un objet a pénétré à l'intérieur de l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.

Ce symbole indique d'importantes instructions d'utilisation et d'entretien dans la documentation accompagnant cet appareil.

Ce symbole indique qu'une tension dangereuse présentant un risque d'électrocution est présente dans l'appareil.

AVERTISSEMENT : Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet appareil à la pluie ni à l'humidité.

AVERTISSEMENT : Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur.

Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

ATTENTION : Les changements ou modifications non expressément approuvés par le fabricant peuvent annuler le droit de l'utiliser à utiliser cet appareil.

Ces nouvelles enceintes architecturales Klipsch ont été conçues pour offrir un son d'excellente qualité tout en restant discrétés ou qu'elles se soient. Pour un fonctionnement optimal dans le cas d'un montage mural encastré, CHOISSES parmi les modèles dont la réference se termine par « W ». Pour un montage au plafond de type encastré, CHOISSES parmi les modèles dont la réference se termine par « C ». Les deux types conveniennent pour les canaux avant, centraux ou ambiophoniques ainsi que pour les applications de cinema-maison ou dans le cadre d'un système acoustique réparti.

Outillage minimum nécessaire

Tournevis cruciforme n^ 2

Pince à dénuder

Niveau à bulle

Détecteur de poteaux d'ossature murale

Scie

Figure 1

Placement des enceintes murales encastrables

Conques pour tout montage standard mural, au plafond ou en faux plafond, les enceintes murales encastrables Klipsch ont été étudiées pour offrir des années de bon fonctionnement. L'épaisseur de la cloison sèche ou autre surface de montage doit être d'au moins 10 millimètres.

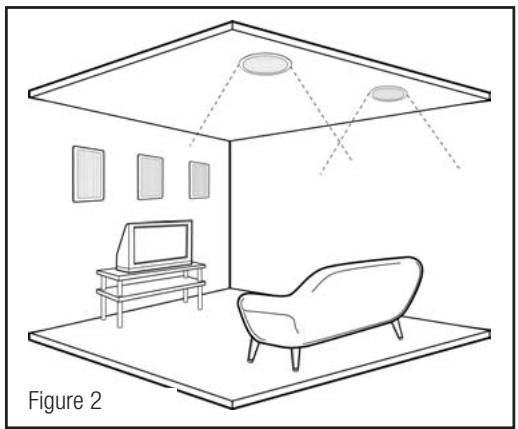

Pour obtenir la meilleure restitution stéréophonique, il faut placer les enceintes contre un même mur et à égale distance de la position d'écoute. Pour la diffusion de musique d'ambiance (ou lorsque

la position d’écoute peut varier de façon importante), les enceintes peuvent être placées en tout endroit pratique, mais la restitution stéréophonique risque alors d’être perdue.

Placement des enceintes de plafond encastrables

Conçues pour tout montage standard au plafond ou en faux plafond, les enceintes de plafond encastrables Klipsch ont été étudiées pour offrir des années de bon fonctionnement. L'épaisseur de la cloison sèche ou autre surface de montage doit être d'au moins 10 millimètres. Dans le cas d'une installation en faux plafond, les dalles standard de 2^ × 4^ (61 x 122 cm) et de 2^ × 2^ (60 x 60 cm) sont constituées de matériaux de faible densité pouvant se tasser dans le temps et émettre des vibrations sonores. Pour obtenir le meilleur fonctionnement des enceintes de plafond encastrables, Klipsch recommande de remplacer le panneau de montage d'origine par du contreplaqué ou un panneau de fibre de bois de densité moyenne d'une épaisseur de 12 à 19 mm.

Installation des enceintes

(pour une construction neuve, passer à l'étape 3)

1. Découpez dans le mur ou le plafond une ouverture de la taille voulue à l'aide du gabarit fourni. En l'absence de gabarit, utilisez les dimensions de découpe indiquées sur le site Klipsch, www.klipsch.com. Ces dimensions sont des valeurs minimales. Si une précision suffisante de la découpe ne peut être obtenue, ajoutez 6 mm à chaque dimension. Veillez à ne pas couper le câblage ou la tuyauterie déjà en place. Évitez de dégrader les coupe-feu entre poteaux d'ossature murale.
2. Introduisez dans l'ouverture les fils de l'enceinte (calibre 18 minimum). Veillez à respecter tous les codes du bâtiment en vigueur dans votre région.
3. Raccordez chaque câble à son enceinte en vous aidant du marquage de couleur ou des repères de chaque fil pour respecter la polarité.

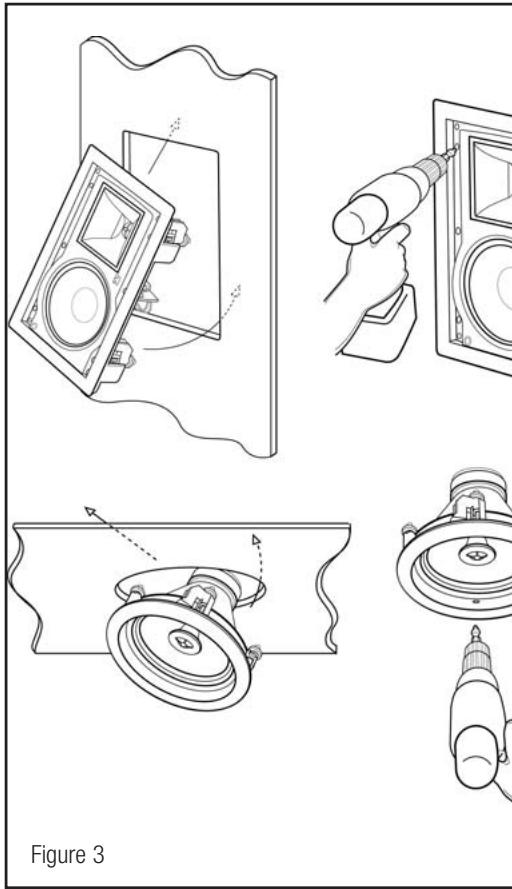

1. Insérez l'ensemble d'enceintes dans l'ouverture et fixez-en serrant les quatre vis cruciformes (figure 3). Les pieds en plastique du châssis pivotent alors vers l'extérieur et se fixent contre l'arrière (ou le côté arrière) de la surface de montage. Le verrouillage KWIC du cadre emprisonne ensemble le mur et le cadre. (Les supports Klipsch pour construction neuve facilitent cette opération à condition de les utiliser avant la mise en place de la cloison sèche.)
2. Vous pouvez maintenant peindre les grilles avant de les insérer dans les enceintes. Les grilles Klipsch ont été conçues de façon à être compatibles avec la plupart des types de peintures. Si vous le souhaitez, vous pouvez retirer le canevas avant de peindre et le réinsérer une fois que la peinture est sèche. Veillez à éviter l'accumulation excessive de peinture dans les ouvertures des grilles.
3. Appuyez sur la grille pour la mettre en place.

Commutateur de mediums-graves et d'atténuateur de haut-parleur d'aigus (gammes 3000 et 5000)

Certaines modèles comportent un commutateur d'aigus (gamme 3000) ou un commutateur de médiums-graves et d'aigus (gamme 5000), placé sur l'écran acoustique avant. Ce commutateur permet un réglage de 0 dB (normal) ou de -3 dB dans les gammes de fréquences respectives. En cas d'installation dans une pièce acoustiquement lumineuse, comme par exemple une salle de bains ou une cuisine, il peut être nécessaire de régler le commutateur d'aigus. Si l'enceinte est placée dans un coin et produit un niveau excessif de graves, il peut être nécessaire de régler le commutateur de médiums-graves. Vérifie toujours la position du commutateur avant de fixer la grille.

Pavillon orientable (modèles muraux encastrables)

Les gammes 3000 et 5000 offrent un pavillon orientable pouvant être tourné vers le bas. Avant la mise en place de la grille, dirigez avec précaution le pavillon vers la zone d'écoute.

Haut-parleur d'usage à pavillon pivotant

(modèles de plafond encastrables)

Les modèles de plafond Klipsch Reference comportent un haut-parleur d'aigus pivotant permettant de diriger les fréquences élevées. Pour diriger le son directement vers la zone d'écoute, régalez légerement le pavillon à l'angle désiré avant d'installer la grille.

Lors du réglage du haut-parleur d'aiguës pivotant, ne pas essayer de tourner sa tige.

Montage à capteur infrarouge (modèles encastrables)

Les modèles d'enceintes murales encastrables des gammes 2000, 3000 et 5000 comportent un capteur infrarouge de 13mm placé sur l'écran acoustique.

Garantie (etats-unis et CANADA uniquement)

KLIPSCH, LLC (« KLIPSCH ») garantit ce produit contre tout vice de matériaux et de fabrication (sous réserve des termes établis ci-dessous) pendant une période d'un (1) an à partir de la date d'achat. Pendant la période de garantie, KLIPSCH réparera ou remplacera (selon son choix) ce produit ou toute pièce défectueuse. Une preuve d'achat telle qu'une facture ou un reçu d'un revendeur/agréé Klipsch, attestant que le produit est toujours couvert par la garantie d'un an, doit être présentée ou incluse pour pouvoir bénéficier de la garantie. Cette garantie ne couvre pas les dommages résultant d'une utilisation abusive, d'une utilisation à mauvais escient, d'un cas de force majeure, d'un accident, d'une utilisation commerciale ou de la modification de ce produit ou de l'un de ses composants. Cette garantie ne couvre pas les dommages résultant d'une utilisation, d'un entretien ou d'une installation incorrecte, ou d'une tentative de réparation par quiconque autre que KLIPSCH ou par une personne non autorisée par KLIPSCH à effectuer une réparation sous garantie.

Toute réparation non autorisée annule la présente garantie. Cette garantie ne couvre pas les produits vendus EN L'ÉTAT ou ceux SANS GARANTIE QU'ILS SONT EXEMPTS D'ERREUR. Cette garantie est nulle si la date ou le nombre de série apposé en usine a été modifié ou retiré de ce produit.

LE SEUL RECOURS DU CLIENT EST LA RÉPARATION OU LE REMPLACEMENT SELON LES TERMES DE CETTE GARANTIE. KILPSCH DÉCLINE TOUTE RESPONSABILITE POUR TODOMMAGE DIRECT OU INDIRECT RÉSULTANT DU NON RESPECT DE TODUE GARANTIE EXPRESSE OU IMPLICITE RELATIVE À CE PRODUT. À L'EXCEPTION DES CAS OU LA LÉGISLATION L'INTERDET, CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES DE VALEUR MARCHANDE OU D'AÉQUATION À UN USAGEPARTICULAR.

Garantie a l'exterieur des etats-unis et du CANADA

Si ce produit est vendu à l'extérieur des États-Unis et du Canada, la garantie doit être conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui a fourni ce produit. Pour obtenir un service en garantie, contactez le détaillant chez qui vous avez acheté ce produit ou le distributeur qui l'a fourni.
