BEDIENUNGSANLEITUNG OS10 BREIL

Wir danken Ohnen für das Vertrauen, daß Sie uns mit dem Kauf einer BREIL QUARTZ-Uhr erwiesen haben. Damit Sie ihre Uhr immer einwandfrei gebrauchen können, möchten wir Sie bitten, die in dieser Gebrauchsanleitung enthaltenen Anweisungen gewissenhaft zu lesen.

Beim Kauf sollenn Sie kontrollieren, ob Ihnen zusammen mit der Uhr auch die Garantiekarte ausgehängdt wurde, Denn diese Karte müssen Sie vorlegen, um die darin genannten Leistungen in Anspruchnehmen zu konnen.

Zur Lekture dieser Gebrauchsanleitung sollen den Sie die nebenstehend gezeigte Übersichtsdarstellung der Uhr ausklappen und im Blick gehalten. Die in den einzelnen Abschnittten der Gebrauchsanleitung verwendeten Zeichen (A, B, usw.) entsprechen den Kennzeichnungen in dieser Übersicht.

A HAUPTBESTANDTEILE DER UHR 23
B EINSTELLUNG DER UHRZEIT 23
EINSTELLUNG DES DATUMS 23
D FUNKTIONSWEISE DER STOPPUHR 24
E EINSTELLUNG DER STOPPUHR 24
F TACHYMETER 25
ENTFERNUNGSMESSER 25
H HINWEISE ZUMTRAGEN DER UHR 26
TECHNISCHE DATEN 30

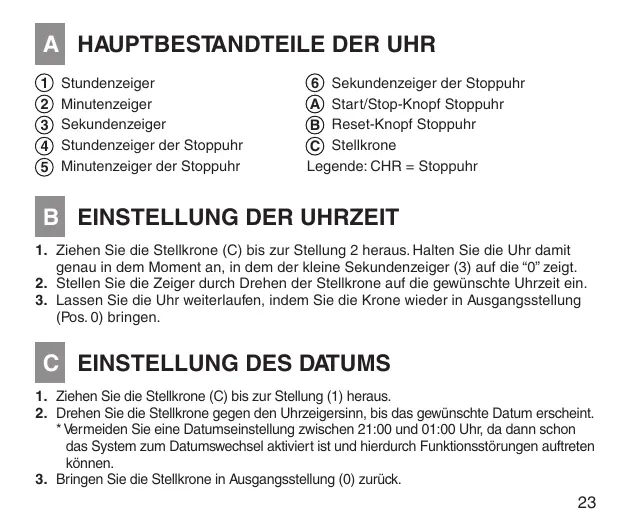

A HAUPTBESTANDTEILE DER UHR

① Stundenzeiger
② Minutenzeiger
③ Sekundenzeiger
(4) Stundenzeiger der Stoppuhr
⑤ Minutenzeiger der Stoppuhr

⑥ Sekundenzeiger der Stoppuhr
A Start/Stop-Knopf Stoppuhr
Reset-Knopf Stoppuhr
Stellkrone

Legende: CHR = Stoppuhr

B EINSTELLUNG DER UHRZEIT

1. Ziehen Sie die Stellkrone (C) bis zur Stellung 2 Heraus. Halten Sie die Uhr damit genau in dem Moment an, in dem der petite Sekundenzeiger (3) auf die "0" zeigt.
2. Stellen Sie die Zeiger durch Drehen der Stellkrone auf die gewünschte Uhrzeit ein.
3. Lassen Sie die Uhr weiterlaufen, indem Sie die Krone wieder in Ausgangsstellung (Pos. 0) bringen.

C EINSTELLUNG DES DATUMS

1. Ziehen Sie die Stellkrone (C) bis zur Stellung (1) hersa.
2. Drehen Sie die Stellkrone gegen den Uhrzeigersinn, bis das gewünschte Datum erscheint.
   *Vermeiden Sie eine Datumseinstellung zwischen 21:00 und 01:00 Uhr, da dann schon das System zum Datumswechsel aktiviert ist und hierdurch Funktionstörungen auftreten konnen.
3. Bringen Sie die Stellkrone in Ausgangsstellung (0) zurück.

FUNKTIONSWEISE DER STOPPUHR

Die Stellkrone steht in Normalstellung.

Die Stoppuhr kann max. 12 Stunden in Sekunden-Intervallen messen.

Drucken Sie je nach Anleitung den Knopf A bzw. B

< Normalmessung >

< Messung der Additionszeit >

Die Uhr kann mehrfache Additionszeiten messen, wenn man Knopf druckt.

• Der Stunden- und Minutenzeiger zeigen auch bei Benutzung der Stoppuhr die aktuelle Uhrzeit an.

EINSTELLUNG DER STOPPUHR

Wenn die Zeiger der Stoppuhr beim Reset nicht in die Nullstellung zusückkehren, muß man:

1. Die Stellkrone bis zur Stellung (2) herausziehen.
2. Kopf (A) drücken, um den Sekundenzeiger (6) der Stoppuhr auf Stellung "0" zurückzubringen.
3. Die Uhr auf die aktuelle Uhrzeit einstehen.
4. Die Stellkrone in Position (0) zurückbringen.
5. Knopf (B) drücken, um den Minuten- und Stundenzeiger in Stellung "0" zurückzubringen.

F TACHYMETER*

Das Tachymeter mißt die Geschwindigkeit eines Autos.

Wenn man weiß, in wieilen Sekunden das Auto eine 1 km Lange Strecke zureicklegt, kann das Tachymeter die ungebährte mittlere Stundengeschwindigkeit des Fahrzeugs berechnen (Messung bis max. 60 Sekunden).

Wenn man die Stoppuhr zur Zeitmessung mitlaufen laßt und nach 1 Kilometer anhalt, kann man anhand der Stellung des Sekundenzeigers die mittlere Geschwindigkeit pro Stunde bestimmen. Legt das Fahrzeug z. B. eine 1 km lange Strecke in 45 Sekunden zurück, so beträgt die ungebäre Durchschnittsgeschwindigkeit 80 km/h.

G ENTFERNUNGSMESS

Der Enternungsmesser erhögt die Berechnung von Entfernungen mittels der Ausbreitungsgeschwindigkeit des Schalls. Diese Messung wird in der Luft- und Seefahrth sowie beim Militär eingesetzt. Es ist damit auch möglich, die Entfernung eines Gewitters festzustellen. Wenn man den Zeiger in dem Moment loslaufen laßt, in dem man eine Flamme, Rauch, oder das Aufleuchten eines Blitzes sieht, und ein weiter stoppt, wenn man den Donner hört, so kann man die Entfernung zwischen dem Ort der Explosion oder des Blitzeinschlags und dem eigenen Standort ablesen. Die Ablesung erfolgt auf einer speziellen Enternungsmäßskala mit einer Unterleitung von 1 bis 20 km.

• These Funktion ist nur auf einigen Modellen verfügbar.

HINWEISE ZUMTRAGEN DER UHR

Angabe			Einsatz
Wasser-dichtheit	Ziffernblatt	Gehäuse	Spritzwasser, Schweifl, leichter Regen, Waschen, usw.	Schwimmenuw.
A	-	-	NEIN	NEIN
B	-	WATER RESISTANT	JA	NEIN
C	WATER RESISTANT 50M (5bar)	WATER RESISTANT	JA	JA
D	WATER RESISTANT 100M (10bar)	WATER RESISTANT	JA	JA
E	WATER RESISTANT 200M (20bar) o più	WATER RESISTANT	JA	JA
Die Angabe “WATER RESISTANT” (wasserdicht) wird gelegentlich als “WATER RESIST” abgekürzt. * Bring

• Damit kein Wasser in das Uhrwerk eindringen kann, daß man die Stellkrone nie bei nasser Uhr herausziehen.
• Uhren, die für Sportaktivitäten oder zum Tauchen geeignet sind, muß man bei Kontakt mit Salzwasser oder viel Körperschweiß nach dem Gebrauch mit Süßwasser abwaschen und anschließend vollständig abtrocknen.
• Wasser kann in einigen Fällen eine Qualitätsminderung der Lederbänder bewirken.

in Wasser
Tauchen	Tieftauchen	Dichtheit
NEIN	NEIN	Nicht wasserdicht. Vor Wasser und Feuchte schätzen.
NEIN	NEIN	Normal wasserdicht. Widersteth Spritzwasser, Schweiß, leichtem Regen, Waschen usw. im täglichen Gebrauch.
NEIN	NEIN	Kann zum Schwimmengingesetzt werden, zum Tauchen nicht empfohlen.
JA	NEIN	Zum Tauchen ohne Flaschen geeignet.
JA	JA	Zum Tieftauchen geeignet.
en Sie die Stellkrone immer in ihre Normalstellung. * Ziehen Sie dei Schraube der Stellkrone vollständig fest.

• Die inneren Bauteile der Uhr können Feuchtigkeit enthalten. Wenn die Außentemperatur niedriger als die Innentemperatur ist, kann das Glas über dem Ziffernblatt beschlagen. Wenn diese Erscheinung nur kurz anhalt, ist sie nicht von Bedeutung. Soltte Sie dagegen länger andauern, so sollen Die das Problem Ihrem Fachhändler, bei dem sie die Uhr gekauft haben, oder dem nachsten Kundendienst mitteilen.

Temperatur

Setzen Sie die Uhr nie längerer Zeit direkter Sonneneinstrahlung aus und gegen Sie sie nicht an和其他s bereits oder kalten Orten ab.

Dies kann die Funktionswise der Uhr beeinträchtigen und die Lebensdauer der Batterie verkurzen, was einen schnelleren oder langsameren Lauf der Uhr bewirkt und auch Auswirkungen auf ihre sonstige Funktionen hat.

Stoßfestigkeit

These Uhr widerstehen allen Stößen und Schlagen, die bei normalem tätigchem Gebrauch oder Sportarten ohne direkten Körperkontakt wie Golf oder Baseball auftreten.

Fällt die Uhr hingegen auf den Boden fällt oder sehr schweren Stößen ausgesetzt ist, kann sie Schadennehmen und ihre Funktion beeinträchtigt sein.

Magnetfelder

These Uhr ist bis zu einer induktiven Feldstarke von 60 Gauss antimagnetisch und wird daher durch magnetische Felder, die von üblichen Haushaltsgeräten erzeugt werden, nicht beeinflübt. Kommte die Uhr in sehr starke magnetische Felder, so konnen ihre Betriebsfunktionen vorübergehend verändert sein.

Elektrostatice Aufladung

Die in der Uhr verwendeten integrierten Schaltkreise reagieren empfindlich auf elekrostatice Aufladung. Wir die Uhr einem starken elektrischen Feld ausgesetzt, kann die Zeitanzeige an Genauigkeit verlieren.

Chemikalien und Gase

Tragen Sie die Uhr nicht in Räumen, in denen aggressive chemische Substanzen oder Gase vorhanden sind. Kommt die Uhr mit Lösungsmitten wie Benzol oder chemischen Substanzen wie Benzin, Poliermittel, Waschflüssigkeiten oder Klebstoffen in Berührung,

konnen ihre Komponenten entfürben, sich auflösen oder zerbrechen.

Achten Siealandsdarauf,daßSieChemikalienmeiden.

Gehäuse und Armband der Uhr können entfärben, wenn sie z. B. mit dem Quecksilber eines zerbrochenen Thermometers in Berührung kommt.

Sauberkeit der Uhr

Reinigen Sie das Uhrglas mit einem weichen, saugfähigen Tuch von Staub und Feuchtigkeit. Wenn Sie die Uhr mit verschmutzem Gehäuseboden und Band anlagen, kann this an den Berührungsstellen zu Hautreizungen führen. Halten Sie die Uhr auch sauber, um die Ärmel nicht zu verschmuten.

Reinigung des Armbandes:

• Metallband: Die verschmutzten Stellen mit einer Zahnbürste und lauwarmter Seifellauge waschen.
  Kunststoff- oder Gummiband: Mit Wasser abwaschen. Keine Lösungsmittel verwenden.
• Lederband: Die Außenende leicht mit einem weichen und trockenen Tuch abreiben. Zur Reinigung der Innenseite ein mit Alkohol angefeuchtetes Tuch verwenden.

Regelmäßige Inspektion

Wir raten Ihnen, die Uhr alle ein bis zwei Jahre von einem autorisierten Kundendienst überprüfen zu halten. Dies sichert eine langjährige Benutzung der Uhr, ohne das Funktionstörungen außtreten.

Die Batterien von Kindern fern halten

Falls eine Batterie versehentlich verschlukt wurde, unverzüglich einen Arzt verständigen.

TECHNISCHE DATEN

1. Typ: Analoge Quarzuhr mit Mehrfachzeigern
2. Kalibrierung: Miyota OS10
3. Ganggenaigungkeit: ± 20 Sekunden/Monat im Temperaturbereich 5°C bis 35°C / 41°F bis 95°F
4. Schwingungsfrequenz des Quarzes: 32.768 Hz (Hz=Schwingungen/s)
5. Verwendeter IC: 1 C/MOS-LSI
6. Wirksmacher Temperaturbereich: - 10^ bis +60^ (14°F bis 140°F)
7. Kalenderfunktion: Datum
8. Zusammenfunktionen:

Chronograph: Stunden-, Minuten - und Sekundenzeiger
- Sonstige: Energiesparfungtion

1. Lebensdauer der Batterie: ca. 2 Jahre
2. Batterie: Batterietyp SR927W

Aufgrund techn. Verbesserungen des Produkts können diese Spezifikationen ohne Vorankündigung abweichen.
