Produkttyp	Armbanduhr
Marke	BREIL
Modell	FS20
Uhrwerk	Quarz (Quarzkristall mit Stimmgabel, 32.768 Hz)
Genauigkeit	±20 Sekunden pro Monat unter normalen Bedingungen
Funktionen	Stunden, Minuten, Sekunden, Chronograph (bis zu 59 Min 59 Sek), Datum, 24-Stunden-Zeiger, Tachymeter, Telemeter (je nach Modell)
Kalender	Datumsanzeige im Fenster
Wasserdichtigkeit	Je nach Modell variabel: bis zu 200 m (20 ATM) für einige Modelle
Stromversorgung	Batterie
Batteriewechsel	Durchgeführt von einem autorisierten Servicezentrum
Stoßfestigkeit	Normale Stöße des täglichen Lebens
Magnetische Widerstandsfähigkeit	Bis zu 60 Gauss
Pflege	Mit einem weichen Tuch reinigen; Metallarmband: Zahnbürste und Seifenwasser; Lederarmband: trockenes weiches Tuch oder Alkohol
Regelmäßige Inspektion	Alle 2 Jahre bei einem autorisierten Servicezentrum
Sicherheit	Batterien außerhalb der Reichweite von Kindern aufbewahren

Häufig gestellte Fragen - FS20 BREIL

Wie stelle ich die Uhrzeit an der BREIL FS20 Uhr ein?

Ziehen Sie die Krone in Position (2), um den Sekundenzeiger auf Null zu stoppen. Drehen Sie die Krone, um die Stunden- und Minutenzeiger einzustellen. Drücken Sie die Krone wieder in die normale Position.

Wie stelle ich das Datum ein?

Ziehen Sie die Krone in Position (1). Drehen Sie sie im Uhrzeigersinn, um das Datum einzustellen. Vermeiden Sie das Einstellen des Datums zwischen 21 Uhr und 1 Uhr morgens. Drücken Sie die Krone wieder hinein.

Wie verwende ich den Chronographen?

Drücken Sie den Knopf A, um den Chronographen zu starten und zu stoppen. Drücken Sie den Knopf 8, um die Zeiger auf Null zurückzusetzen. Der Chronograph misst bis zu 59 Minuten 59 Sekunden.

Was tun, wenn der Sekundenzeiger des Chronographen nicht auf Null zurückkehrt?

Ziehen Sie die Krone in Position (2). Drücken Sie den Knopf A, um den Sekundenzeiger auf Null zu stellen. Wenn Sie A gedrückt halten, bewegen sich die Zeiger schnell. Wiederholen Sie bei Bedarf, stellen Sie dann die Uhrzeit ein und drücken Sie die Krone wieder hinein.

Wie verwende ich das Tachymeter?

Starten Sie den Chronographen zu Beginn einer 1 km langen Strecke. Stoppen Sie ihn nach genau 1 km. Lesen Sie die Geschwindigkeit auf der Tachymeterskala ab, die durch den Sekundenzeiger des Chronographen angezeigt wird.

Was ist das Telemeter und wie wird es verwendet?

Das Telemeter berechnet die Entfernung basierend auf der Schallgeschwindigkeit. Starten Sie den Chronographen beim Sehen eines Blitzes oder einer Explosion, stoppen Sie ihn beim Hören des Tons. Lesen Sie die Entfernung auf der Telemeterskala (1-20 km) ab. Nur bei bestimmten Modellen verfügbar.

Ist meine BREIL FS20 Uhr wasserdicht?

Die Wasserdichtigkeit hängt vom Modell ab. Überprüfen Sie die Angabe auf dem Zifferblatt (WATER RESIST 30M, 50M, 100M usw.). Bedienen Sie die Krone oder die Knöpfe nicht unter Wasser. Spülen Sie die Uhr nach Kontakt mit Salzwasser mit Süßwasser ab.

Wie reinige ich die Uhr?

Verwenden Sie ein weiches Tuch für das Glas. Für das Metallarmband bürsten Sie mit einer Zahnbürste und Seifenwasser. Für Leder verwenden Sie ein trockenes Tuch oder leicht mit Alkohol befeuchtet. Vermeiden Sie Lösungsmittel.

Welche Batterie verwendet die Uhr?

Die Uhr funktioniert mit einer Batterie. Der genaue Typ ist in der Anleitung nicht angegeben. Lassen Sie die Batterie von einem autorisierten Servicezentrum ersetzen. Halten Sie gebrauchte Batterien von Kindern fern.

Was tun, wenn das Uhrglas beschlägt?

Wenn die Beschlagung vorübergehend ist, gibt es kein Problem. Wenn sie bestehen bleibt, wenden Sie sich an einen Händler oder ein autorisiertes Servicezentrum, da dies auf ein Eindringen von Feuchtigkeit hindeuten kann.

BEDIENUNGSANLEITUNG FS20 BREIL

Zur Lekture dieser Gebrauchsanleitung sollenn Sie die nebenstehend gezeigte Übersichtsdarstellung der Uhr ausklappen und im Blick gehalten. Die in den einzelnen Abschnitten der Gebrauchsanleitung verwendeten Zeichen (A, B, usw.) entsprechen den Kennzeichnungen in dieser Übersicht.

Wir danken Ohnen für das Vertrauen, daß Sie uns mit dem Kauf einer BREIL Uhr erwiesen haben. Damit Sie ihre Uhr immer einwandfrei gebrauchen konnen, möchten wir Sie bitten, die in dieser Gebrauchsanleitung enthaltenen Anweisungen gewissenhaft zu lessen.

Beim Kauf sollenn Sie kontrollieren, ob Ihnen zusammen mit der Uhr auch die Garantiekarte ausgehaltend wurde, dann diese Karte müssen Sie vorlegen, um die darin genannten Leistungen in Anspruch nehmen zu konnen.

B REGLAGE DE L'HEURE ET DE LA DATE

A HAUPTDESTANDTEILE 26
B EINSTELLUNG DER UHRZEIT UND DES DATUMS 27
BENUTZUNG DES CHRONOGRAPHS 28
ZURUCKSETZEN DES CHRONOGRAPHS (AUCH NACH ERSETZEN DER BATTERIE) 29
E TACHOMETER 30
FENTFERNUNGSMESSER 31
G HINWEISE ZUM TRAGEN DER UHR 32
TECHNISCHE DATEN 36

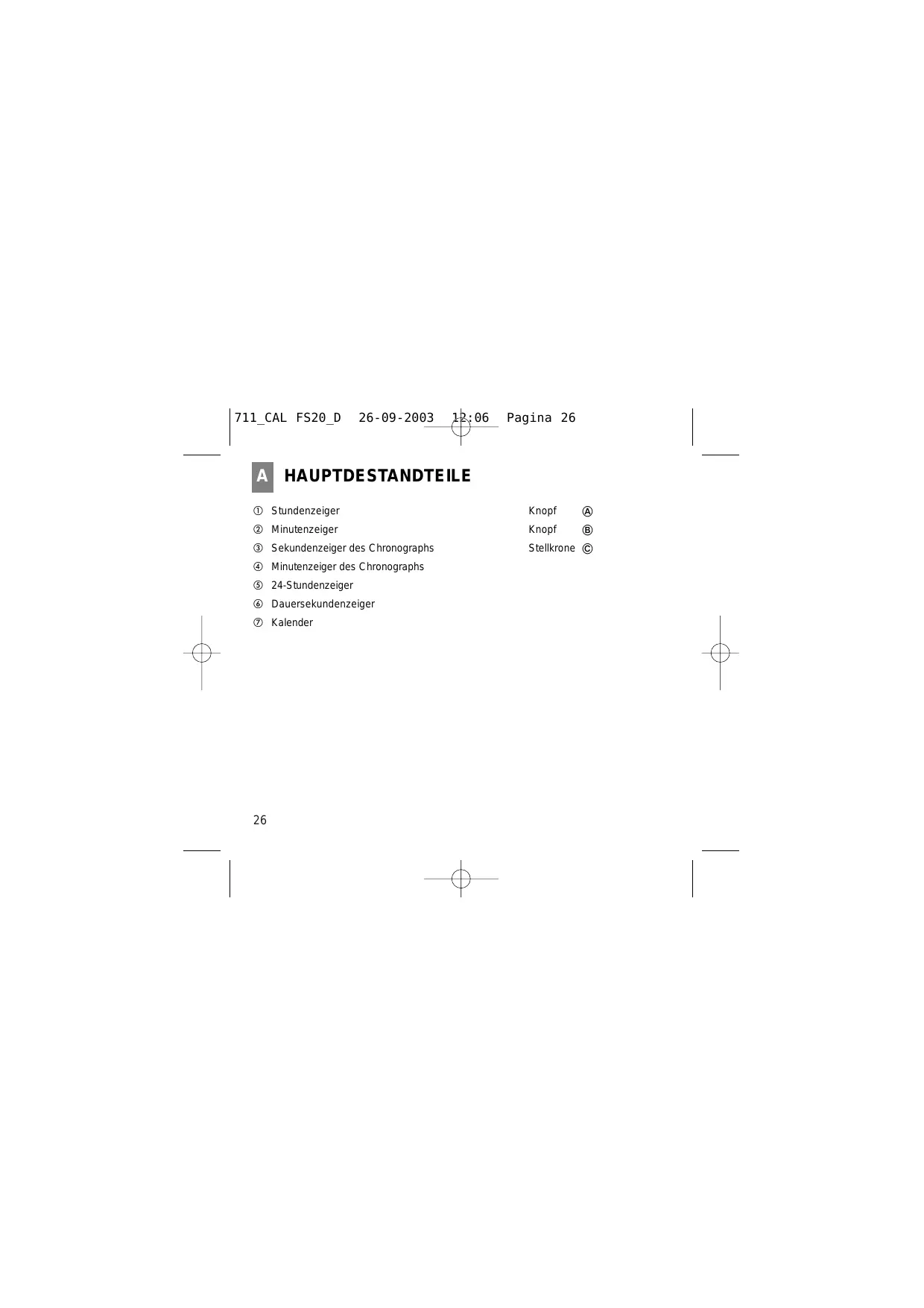

A HAUPTDESTANDTEILE

① Stundenzeiger
② Minutenzeiger
③ Sekundenzeiger des Chronographs
④ Minutenzeiger des Chronographs
⑤ 24-Stundenzeiger
⑥ Dauersekundenzeiger
⑦ Kalender

Knopf A

Knopf ⑧

Stellkrone ©

B EINSTELLUNG DER URHZEIT UND DES DATUMS

Einstellung der Urhzeit:

1. Ziehen Sie die Krone bis zum zweiten Klicken hereaus, um den Sekundenzeiger in der Position Null ("0") zu stoppen.
2. Drehen Sie die Krone, um Stunden- und Minutenzeiger einzustellen.
3. Wenn Sie das Datum eingestellt haben, bringen Sie die Krone in die Normalposition zurück.

Einstellung des Datum:

1. Ziehen Sie die Krone bis zur Position (1) hersus.

2. Drehen Sie die Krone im Uhrzeigersinn, um das Datum einzustellen.

3. Wenn das Datum auf eine Stunde zwischen 21:00 und 1:00 Uhr eingestellt wird, kann es den folgenden Tag nicht ändern.

4. Wenn Sie das Datum eingestellt haben, bringen Sie die Krone in die Normalposition zurück.

BENUTZUNG DES CHRONOGRAPHS

• Dieses Chronograph kann die Zeit von Sekunde zu Sekunde bis zu maximal einer Stunde messen und kumulativ anzeigen.

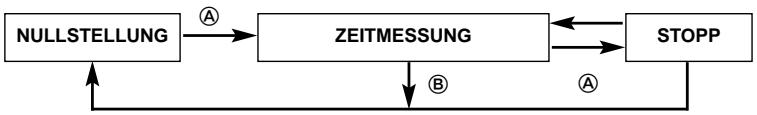

Zeitmessung mit dem Chronograph

1. Das Chronograph kann durch Drucken von A gestartet und gestoppt werden.
2. Zum Nullstellen oder um Minuten- und Sekundenzeiger in Position "0" zurückzubringen, drücken Sie ⑧.

ZURÜCKSETZEN DES CHRONOGRAPHS (AUCH NACH ERSETZEN DER BATTERIE)

Führn Sie die im folgenden dargestellte Prozedur durch, wenn der Sekundenzeiger nach dem Nullstellen des Chronographs nicht in Position "0" zusückkehr oder wenn Sie die Batterie ersetzt haben.

1. Die Krone bis zur zweiten Position herausziehen.
2. Drücken Sie , um den Sekundenzeiger des Chronographs auf "0" zu stellen.
3. Wenn Sie @ gedrückt halten, bewegen sich die Chronographzeiger schnell vorwärts.

4. Wenn Sie die Zeiger in Position "0" gebracht haben, stellen Sie die Stunde wieder ein und bringen Sie die Krone in ihre Normalposition zurück.

5. Bringen Sie die Krone nicht in Normalposition zurück, während die Sekundenzeiger des Chronographs auf 12:00 Uhr (Position "0") zusückkehren; wenn sie an der Stelle anhalten, wo sie sich befinden, wird der Punkt ihres Anhaltens als 12:00 Uhr (Position "0") interpretiert.

TACHOMETER*

Der Tachometer ist eine Funktion zur Messung der Geschwindigkeit eines Kraftfahrzeugs. Durch die Messung der Anzahl von Sekunden, die das Fahrzeug braucht, um eine Strecke von 1 km zusückenzulegen, kann die Tachometerskala纳税人weise die mittlere Geschwindigkeit pro Stunde während einer Reise angegeben (wenn diese Strecke von 1 km innerhalb maximal 60 Sekunden zusückengelegt wird). Wenn das Chronomete bei Beginn der Streckenmessung gestartet und nach 1 km gestopt wird, kann die mittlere Geschwindigkeit pro Stunde mittels der Position des Sekundenzeigers des Chronometers bestimmt werden. Wird 1 km in 45 Sekunden zusückengelegt, beträgt die mittlere Geschwindigkeit ca. 80 km/h.

* These Funktion ist nur auf einigen Modellen verfügbar.

Der Enternungsmesser erhögt die Berechnung von Entfernungen mittels der Ausbreitungsgeschwindigkeit des Schalls. Diese Messung wird in der Luft- und Seefahrtsowies beim Militär eingesetzt. Es ist damit auch möglich, die Entferning eines Gewitters festzustellen. Wenn man den Zeiger in dem Moment loslaufen laßt, in dem man eine Flamme, Rauch, oder das Aufleuchten eines Blitzes sieht, und hijn wieder stoppt, wenn man den Donner hört, so kann man die Entfernung zwischen dem Ort der Explosion oder des Blitzeinschlags und dem eigenen Standort ablesen. Die Ablesung erfolgt auf einer speziellen Entfernungsmeßskala mit einer Unterverteilung von 1 bis 20 km.

• These Funktion ist nur auf einigen Modellen verfügbar.

Angabe			Gebrauch
Wasser-dichter	Ziffernblatt	Gehäuse	Spritzwasser, Schweifi, leichter regen, Waschen, usw.	Schwinnen usw.
A	-	-	NEIN	NEIN
B	WATER RESISTANT 30M (3ATM)	WATER RESISTANT	JA	NEIN
C	WATER RESISTANT 50M (5ATM)	WATER RESISTANT	JA	JA
D	WATER RESISTANT 100M (10ATM)	WATER RESISTANT	JA	JA
E	WATER RESISTANT 200M (20ATM) oder mehr	WATER RESISTANT	JA	JA
Die Angabe "WATER RESISTANT" (wasserdicht) wird gelegentlich als "WATER RESIST" abgekürzt.

• Damit kein Wasser in die inneren Uhrmechanismen gelangt, darf man die Krone niemals abziehen und auch nicht auf die Knöpfe drücken, wenn die Uhr naß ist oder sich im Wasser befindet (wenn nicht anders angegeben).
• Uhren, die für Sportaktivitäten oder zum Tauchen geeignet sind, muß man bei Kontakt mit Salzwasser oder viel Körperschweiß nach dem Gebrauch mit Süfbasser abwaschen und anschließend vollständig abtrocknen.

in Wasser
Tauchen	Tieftauchen	Dichtheit
NEIN	NEIN	Nicht wasserdicht. Vor Wasser und Feuchte schätzen.
NEIN	NEIN	Normal wasserdicht. Widersteht Spritzwasser, Schweib, leichtem Regen, Waschen usw. im täglichen Gebrauch.
NEIN	NEIN	Kann zum Schwinnen eingesetzt werden, zum Tauchen nicht empfehlen.
JA	NEIN	Zum Tauchen ohne Flaschen geeignet.
JA	JA	Zum Tieftauchen geeignet
* Bringen Sie die Stellkrone immer in ihre Normalstellung. * Ziehen Sie dei Schraube der Stellkrone vollständig fest.

• Wasser kann in einigen Fällen eine Qualitätsminderung der Lederbänder bewirken.
  Die inneren Bauteile der Uhr konnen Feuchtigkeit enthalten. Wenn die Außentemperatur niedriger als die Innentemperatur ist, kann das Glas über dem Ziffernblatt beschlagen.

Wennthese Erscheinung nur kurz anhalt, ist sie nicht von Bedeutung. Soltte Sie dagegen länger andauren, so sollenn Sie das Problem Ihrem Fachhandler, bei dem sie die Uhr gekauft haben, oder dem nachsten Kundendienst mitteilen.

Temperatur

Setzen Sie die Uhr nie längerer Zeit direkter Sonneneinstrahlung aus und legen Sie nicht an和其他s freißen oder kalten Orten ab.

Dies kann die Funktionswise der Uhr beeinträchtigen und die Lebensdauer der Batterie verstürken, was einenchneller oder langsameren Lauf der Uhr bewirkt und auch Auswirkungen auf ihre sonstige Funktionen hat.

Stoßfestigkeit

These Uhr widersteht allen Stößen und Schlägen, die bei normalem tätigchem Gebrauch oder Sportarten ohne direkten Körperkontakt.

Falls die Uhr hingegen auf den Boden fällt oder sehr schweren Stößen ausgesetzt wird, kann sie Uhr Schaden nehmen und ihre Funktionweise beeinträchtigt werden sein.

Magnetfelder

These Uhr ist bis zu einer induktiven Feldsträke von 60 Gauss antimagnetisch und wird daher durch magnetische Felder, die von üblichen Haushaltsgeräten erzeugt werden, nicht beeinflüst. Kommte die Uhr in sehr starke magnetische Felder, so können ihre Betriesfunktionen vorübergehend verändert sein.

Elektrostatice Aufladung

Die in der Uhr verwendeten integrierten Schaltkreise reagieren empfindlich auf elekrostatice Aufladung. Wir die Uhr einen starken elektrischen Feld ausgesetzt, kann die Zeitanzeige an Genauigkeit verlieren.

Chemikalien und Gase

Tragen Sie die Uhr nicht in Räumen, in denen aggressive chemische Substanzen oder Gase vorhanden sind. Kommt die Uhr mit Lösungsmittel wie Benzol oder chemischen Substanzen wie Benzin, Poliermittel, Waschflüssigkeiten oder Klebstoffen in Berührung, konnen ihre Komponenten entfürben, sich auflösen oder zerbrechen.

Achten Siealandsdarauf,daSIEChemikalienmeiden.

Gehäuse und Armband der Uhr konnen entfürben, wenn sie z. B. mit dem

Quecksilber eines zerbrochenen Thermometers in Berührung kommt.

Sauberkeit der Uhr

Reinigen Sie das Uhrglas mit einem weichen, saugfähigen Tuch von Staub und Feuchtigkeit. Wenn die Uhr mit verschmuttern Gehäuseboden und Band anlagen, kann die an den Berührungsstellen zu Hautreizungen führen.

Reinigung des Armbandes:

• Metallband: Die verschmutzen Stellen mit einer Zahnbürste und lauwarmer Seifenlauge waschen.
• Kunststoff- oder Gummiband: Mit Wasser abwaschen. Keine Lösungsmittel verwenden.
  Lederband: Die Außenseite liegt mit einem weichen und trockenen Tuch abreiben. Zur Reinunnung der Inneseite ein mit Alkohol angefeuchtetes Tuch verwenden.

Regelmäßige Inspektion:

Wir raten Ihn, die Uhr alle ein bis zwei Jahre von einen autorisierten Kundendienst überprüfen zu halten. Dies sichert eine langjährige Benutzung der Uhr, ohne daß Funktionstörungen auftenten.

Die Batterien von Kindern fern halten

Falls eine Batterie versehentlich verschlucht wurde, unverzüglich einen Artz verständigen.

TECHNISCHE DATEN

Eigenschaften des Uhrwerks

Quartztyp: Stimmgabel-Quartzkristall

Frequenz: 32,768Hz

Genauigkeit: +/- 20 s / Monat unter normalen Betriebsbedingungen

Funktion

CAL.FS20: Chronograph mit Vorrücken im Sekundentakt (bis zu 59 Minuten und 59 Sekunden).

Rücksetzmechanismus zur Energieeinsparung (PSRM, Powercell Saving Reset Mechanism).
Vorrichtung zur Überlast-Kompensation (OLCD, Over-loading Compensation Device).
Digitale Frenzüberwachung (DFC, Digital Frequency Control) zur Zeiteinstellung.

• Die technischen Daten können ohne Vorankündigung im Sinne einer kontinuierlichen Verbesserung des Produkts variieren.
