Tipo di prodotto	Orologio da polso
Marca	BREIL
Modello	FS20
Movimento	Quarzo (cristallo di quarzo a diapason, 32.768 Hz)
Precisione	±20 secondi al mese in condizioni normali
Funzioni	Ore, minuti, secondi, cronografo (fino a 59 min 59 s), data, lancetta 24h, tachimetro, telemetro (a seconda dei modelli)
Calendario	Data visualizzata tramite finestrella
Impermeabilità	Variabile a seconda del modello: fino a 200 m (20 ATM) per alcuni
Alimentazione	Batteria
Sostituzione della batteria	Eseguita da un centro autorizzato
Resistenza agli urti	Urti normali della vita quotidiana
Resistenza magnetica	Fino a 60 Gauss
Manutenzione	Pulire con un panno morbido; bracciale metallico: spazzolino da denti e acqua saponata; bracciale in cuoio: panno morbido asciutto o alcool
Ispezione periodica	Ogni 2 anni presso un centro autorizzato
Sicurezza	Tenere le batterie fuori dalla portata dei bambini

Domande frequenti - FS20 BREIL

Come regolare l'ora sull'orologio BREIL FS20?

Estrarre la corona in posizione (2) per fermare la lancetta dei secondi sullo zero. Ruotare la corona per regolare le lancette delle ore e dei minuti. Riportare la corona in posizione normale.

Come regolare la data?

Estrarre la corona in posizione (1). Ruotarla in senso orario per regolare la data. Evitare di regolare la data tra le 21:00 e l'1:00. Riportare la corona.

Come utilizzare il cronografo?

Premere il pulsante A per avviare e fermare il cronografo. Premere il pulsante 8 per riportare le lancette a zero. Il cronografo misura fino a 59 minuti e 59 secondi.

Cosa fare se la lancetta dei secondi del cronografo non torna a zero?

Estrarre la corona in posizione (2). Premere il pulsante A per regolare la lancetta dei secondi sullo zero. Tenendo premuto A, le lancette avanzano rapidamente. Ripetere se necessario, quindi regolare l'ora e riportare la corona.

Come utilizzare il tachimetro?

Avviare il cronografo all'inizio di un tratto di 1 km. Fermarlo dopo aver percorso esattamente 1 km. Leggere la velocità sulla scala del tachimetro, indicata dalla lancetta dei secondi del cronografo.

Cos'è il telemetro e come si utilizza?

Il telemetro calcola la distanza basata sulla velocità del suono. Avviare il cronografo alla vista di un lampo o di un'esplosione, fermarlo al suono. Leggere la distanza sulla scala telemetrica (1-20 km). Disponibile solo su alcuni modelli.

Il mio orologio BREIL FS20 è impermeabile?

L'impermeabilità dipende dal modello. Verificare l'indicazione sul quadrante (WATER RESIST 30M, 50M, 100M, ecc.). Non manovrare la corona o i pulsanti sott'acqua. Sciacquare con acqua dolce dopo il contatto con acqua salata.

Come pulire l'orologio?

Utilizzare un panno morbido per il vetro. Per il bracciale metallico, spazzolare con uno spazzolino da denti e acqua saponata. Per il cuoio, utilizzare un panno asciutto o leggermente imbevuto di alcol. Evitare solventi.

Quale batteria utilizza l'orologio?

L'orologio funziona con una batteria. Il tipo esatto non è specificato nel manuale. Far sostituire la batteria da un centro autorizzato. Tenere le batterie usate fuori dalla portata dei bambini.

Cosa fare se il vetro dell'orologio si appanna?

Se l'appannamento è momentaneo, non c'è problema. Se persiste, consultare un rivenditore o un centro di assistenza autorizzato poiché può indicare un'infiltrazione di umidità.

MANUALE UTENTE FS20 BREIL

Gebrauchsanleitung pag. 25 • Manuale di funzionamento pag. 37

Durante lagettura di questo manuale di istruzioni, tenere lo schema illustrativo dell'orologio a sinistra aperto e in vista. I simboli (A, B, ecc.) usati nellesezioni delle istruzioni sul funzionamento corrispondono a quelli indicati in quello schema.

Vi ringraziamo per la preferenza accordataci con l'acquisto di un orologio BREIL. Per un correcto uso dello stesso, Vi preghiamo leggere attentamente le istruzioni contente in quello librettto.

Al momento dell'acquisto controllate che insieme all'orologio Vi venga fornitaanche la garanzia, da presentare per ottenere le prestazioni inessa descrirente.

① Lancetta delle ore
② Lancetta dei minuti
③ Lancetta dei secondi del cronografo
④ Lancetta dei minuti del cronografo
⑤ Lancetta 24-ore
⑥ Lancetta dei secondi continui
⑦ Data

Pulsante A

Pulsante ⑧

Corona

B

IMPOSTAZIONE DELL'ORA E DELLA DATA

Per impostare I'ora:

1. Estrarre completeness la corona e arrestare la lancetta dei secondi in posizione "0".
2. Ruotare la corona per regolare le lancette delle ore e dei minuti.
3. Dopo aver regolato l'ora, riportare la corona in posizione normale.

Per impostare la data:

1. Per impostare la data estrarre la corona fino a portarla in posizione (1).

2. Ruotare la corona in senso orario per impostare la data desiderata.

3. Se viene impostata su un'ora compresa fra le 9:00PM e l'1:00 AM, la data potrebbe non cambiare il giorno successivo.

4. Una volta impostata la data, riportare la corona in posizione normale.

USO DEL CRONOGRAFO

Il cronografo è in grado di misurare e visualizzare cumulativamente il tempo di secondo in secondo fino a un massimo di 1 ora.

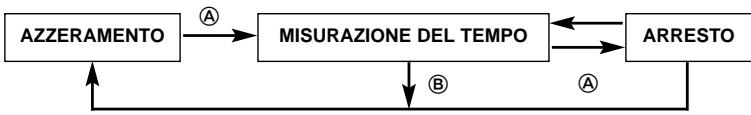

Misurazione del tempo con il cronografo

1. Il cronografo può essere avviato e interrotto premendo il pulsante A.
2. Per azzerarlo, ovvero per riportare le lancette dei minuti e dei secondi in posizione "0", premere il pulsante ⑧.

AZZERAMENTO DEL CRONOGRAFO (ANCHE DOPO LA SOSTITUZIONE DELLA BATTERIA)

Attuare la procedura illustrata qui di seguito sia nel caso in cui la lancetta dei secondi non ritorni in posizione "0" dopo l'azzeramento del cronografo, sia après la sostituzione della batteria.

1. Estrarre la corona sino alla seconda posizione (2).
2. Premere il pulsante 已 per impostare la lancetta dei secondi del cronografo su "0".
3. Tenendo premuto il pulsante A le lancette del cronografo avanzano più rapidamente.

4. Dopo aver portato le lancette in posizione "0", reimpostare l'ora e riportare la corona nella sua normale posizione.

5. Non riportare la corona in posizione normale nelle lancette dei secondi del cronogra fitornano su 12:00 (posizione "0"), dato che si fermerebbbero dove si trovano e il loro punto di arresto verrebbe riconosciuto come 12:00 (posizione "0").

TACHIMETRO*

Il Tachimetro è una funzione che misura la velocità di un'automobile. Misurando in quanti secondi la macchina percorre un tratto di 1 km, la Scala del tachimetro può indicare la velocità media approximativa all'ora durante un viaggio (se questo tratto di 1 km viene percorso entro un massimo di 60 secondi).

Se il cronografoiene avviato all'inizio della misurazione del tratto e viene fermato dopo 1 km, la velocità media all'ora più essere determinata mediante la posizione della lancetta dei secondi del cronografo. Se 1 kmiene percorso in 45 secondi, la velocità media sare di circa 80 km all'ora.

• Funzione disponibile solo su alcuni modelli

Il Telemetro permette il computo delle distance in base alla velocità del suono. Serve dunque nell'aviazione, nella marina, nell'esercito e nell'artiglieria. Indicaanche a quale distanza è in corso un temporale. Mettendo in moto la lancetta quando si scorte una fiammata, del fumo oppure il balenare di un lampo, arrestandola al momento in cui si perceisce il suono, si avrava l'indicazione della distance fra la località dove è avvenuta l'esplosion o è caduto il fulmine, ed il punto di osservazione. Talelettura viene effettuata sull'apposita Scala telemetrica che visualizzaindicazioni da 1 a 20~km

• Funzione disponibile solo su alcuni modelli

Indicazione			Uso
Grado di impermeabile	Quadrante	Cassa	Spruzzi, sudore, pioggia leggera, abluzione, ecc.	Nuoto ecc.
A	-	-	NO	NO
B	WATER RESISTANT 30M (3ATM)	WATER RESISTANT	SI	NO
C	WATER RESISTANT 50M (5ATM)	WATER RESISTANT	SI	SI
D	WATER RESISTANT 100M (10ATM)	WATER RESISTANT	SI	SI
E	WATER RESISTANT 200M (20ATM) e altri	WATER RESISTANT	SI	SI
L'indicazione "WATER RESISTANT" (impermeabile) più essere a volte abbreviata in "WATER RESIST".

• Per evitare che l'acqua entri nei mecanismi interni dell'orologio, la corona non deve essere mai estratta ed i pulsanti premuti quando l'orologio è bagnato o immerso in acqua (salvo diversamente specificato).
• Se gli orologi che sono stati concepti per lo sport o per funzionare in acqua vengono esposti all'acqua salute o ad abbondante sudore, devono essere risciacquati con acqua dolce e quando completenesse asciugati.

in acqua
Immersione	Immersione in profondità	Caratteristiche di impermeabilità
NO	NO	Non impermeabile. Va protetto da acqua e umidità
NO	NO	Impermeabilità normale. Resisthe a spruzzi, sudore, pioggia leggera, abluzioni ecc. durante l'uso quotidiano.
NO	NO	Utilizzabile durante il nuoto ma sconsigliato per immersionsi.
SI	NO	Adatto ad immersionsi molto impregnative.
SI	SI	Adatto a tutte le immersionsi.
* Portare sempre la corona nella sua posizione normale. * Stringere del tutto la vite della corona.

• L'acqua più en taluni casi provocare un deterioramento della qualità di alcuni cinturini in cuoio.
• Le parti interne dell'orologio sono trattenere umidità, quando la temperatura estema è più bassa di那一 della interna, il vetro del quadrante a volte può appannarsi. Se il fenomeno è的那个izio, ci non create alcun problema, ma se"Inceve perdura a lungo, occorre far presente il problema al negozia chezzo cui l'orologio è stato acquistato o al Centro Assistenza Autorizzato è più vicino.

Temperatura

Non lasciare l'orologio molto i raggi diretti del sole o in luoghi estremamente caldi o estremamente freddi per un lungo periodo di tempo.

Ciò potrebbe infatti creare degli inconvenienti al funzionamento dell'orologio ed accorrciare la durata della batteria, provocando un rallentamento o un'accelerazione dell'orologio e consequencesse sulle altre funzioni.

Urti

Questo orologio può sostortare gli urti e gli scossoni che normalmente avvengono durante l'uso quotidiano edanche quando si pratichino sport in cui non ci sa contatto diretto. Se l'orologiocade per terra o riceve colpi molto forti, cui subire danni o guasti al funzionamento.

Campi magnetici

Questo orologio è antimagnetico fino a 60 gauss e quando non viene influenzato dai campi magnetici prodotti dai normali elettrodomestici. Se viene usato nelle vicinanze di campi magnetici molto forti, le sue funzioni sono venire momentaneamente alterate.

Elettricità statica

I circuiti integrati usati nell'orologio sono sensibili all'elettricità statica. Se I'orologio viene esposto a intensa elettricità, l'indicazione del tempo cui perdere in precisione.

Sostanze chimiche e gas

Non indossare l'orologio quando ci si trova in presenza di forti sostanze chimiche e di gas. Se l'orologio viene aicontato di solventi, come benzene, oppure con prodotti contenteni sostanze comme benzina, lucidi, detergenti, adesivi, le sue parti sono colorarsi, dissolversi o spaccarsi.

Fare particolare attenzione ad evitare le sostanze chimiche.

La cassa dell'orologio e il cinturino possono scolorirsi se vengono aicontatto con il mercury di un termometro rotto o di altra provenienza.

Tenere I'orologio pulito

Strofinare con un panno soffice assorbente il terriccio e I'umidità dal vetro dell'orologio.
Se l'orologio viene indossato quando il retro della cassa e il cinturino sono sporchi,
questi possono provocare un'irritazione cutanea in quanto aicontatto diretto con la pelle.
Come pulire il cinturino:

• Cinturino in metallo: Lavare le zone perché con uno spazzolino da denti bagnato con acqua tiepida saponata.
• Cinturino in plastica o in gomma: Lavare con acqua. Non usare solvente.
  Cinturino in cuoio: Strofilare delicatamente sul lato frontale con un panno soffice ed ascutto. Per la pulizia del lato opposoto, servrisi di un panno inumidato con alcool.

Ispezione periodica

Si raccomanda di far controllare l'orologio da un centro assistenza autorizzato agli anni per assicurare un uso prolongato e ricerca problemi.

Tenere le batterie fuori la portata dei bambini

Qualora una batteria fosse accidentally ingerita, consultare subito un medico.

Caratteristica del movimento

Tipodi quarzo: cristallo di quarzo a diapason

Frequenza: 32.768Hz

Precisione: +/-20 s/mese in normali condizioni d'uso

Funzione

CAL.FS20: Cronografo con avanzamento progressivo di 1 secondo alla volta (fino a 59 minuti e 59 secondi)

Meccanismo di ripristino per il risparmio energetico (PSRM, Powercell Saving Reset Mechanism).

Dispositivo di compensazione del sovraccarico (OLCD, Over-loading Compensation Device).

Controllo digitale della frequenza (DFC, Digital Frequency Control) per la regolazione del tempo.

• I dati tecnici possono subire modifiche senza preavviso.
