BEDIENUNGSANLEITUNG MILLENNIUM ISOMAC

BEDIENUNGS- UND WARTUNGSANLEITUNG

Um Qualität, Sicherheit und Zuverlässigkeit auf lange Zeit zu garantieren, wurde die Espressomaschine RITUALE/MILLENNIUM mit besonderer Sorgfalt projektiert und hergestellt.

Wir empfehlen, die nachfolgende Anleitung für Bedienung und tägliche Wartung genauestens einzuhalten, um die Leistungsfähigkeit der RITUALE/MILLENNIUM bestens zu nutzen und zu erhalten.

INDICE

1 Komponenten der Maschine
1.1 Zubehor
2. Eigenschaften und technische Daten
3. Hinweise und Normen zur Sicherheit
4. Bedienungsanweisung
4.1 Inbetriebnahme der Maschine
4.2 Kaffeezubereitung
4.3 HeiBswassererzeugung
4.4 Dampferzeugung
5. Empfehlungen und Hinweise
6. Regelmäßige Wartung
7. Garantieverfall

RITUALE

MILLENNIUM

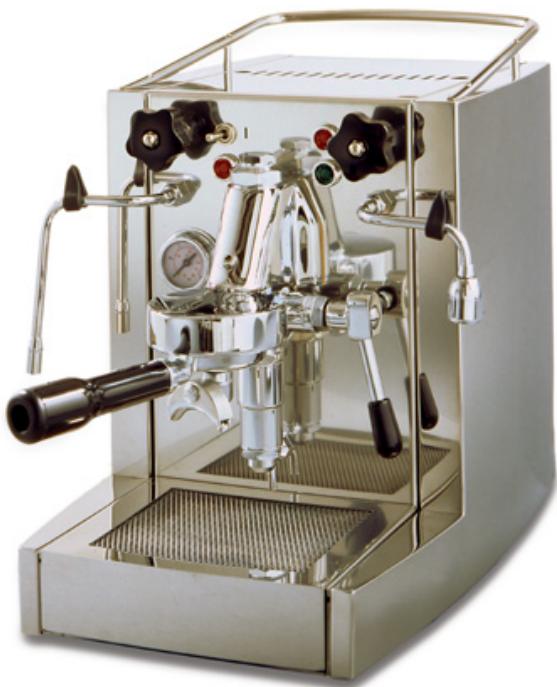

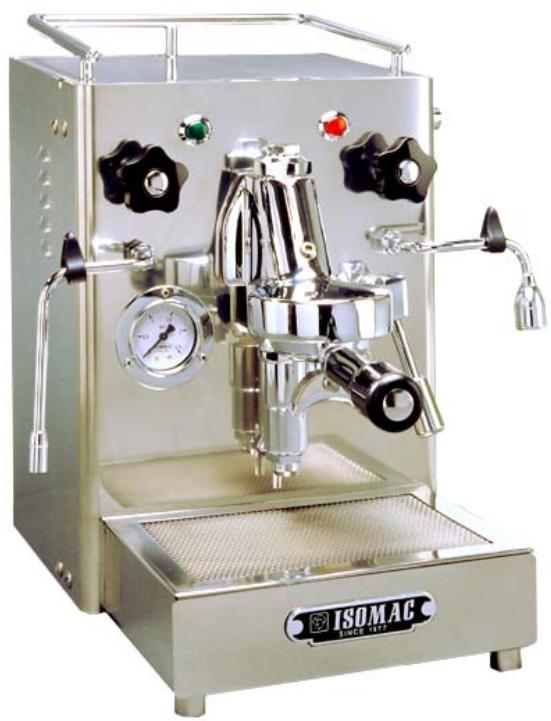

1. COMPONENTI DELLA MACCHINA

1. Hauptschalter
2. Leuchtanzeige allgemeiner Betrieb
3. Kaffeegruppe
4. Siebträger
5. Manometer Druck/Temperature
6. Hebel Kaffee
7. Drehknopf und Düse

Heißwassererzeugung

1. Drehknopf und Düse Dampferzeugung

2. Warmhaltefach für Tassen

3. Abtropf Kosten mit Gitter zum Abstellenden Tassen
4. Leuchtanzeige Kaffee (grün)
5. Leuchtanzeige Widerstand (rot)

1.1 Zubehör

Siebträger zwei Tassen

Siebträger eine Tasse

Anpresse

Messergefaß

2. CARATTERISTIC E DATI TECHNICI

2. EIGENSCHAFTEN UND TECHNISCHE DATEN

Die Espressomaschine RITUALE/MILLLENNIUM weist folgende Konstruktionseigenschaften auf:

Gehäuse komplett aus rostfreiem Edelstahl Inox AISI 304
FAEMA Bruhgruppe E61, manuell, aus verchromtem Messing
- Düse für Wasser + Dampf aus verchromtem Kupfer
Kupferkessel von rosfreiem Edelstahl Inox
- Überdruckventil mechanism mit entsprechendem Tropfenfänger
Regulierbarer Druckwachter
- Sonde Wasserpegel
- Internet Wärmeauschafter für die Zubereitung von Wasser/Kaffee
- Wasserführung Rohre aus Kupfer, dichtungslos mit Verbindungen aus Messing
- Elektroventil
- Elektronische Zentrale mit Sonde zur automatischen Wasserbeschreibung
- Mikroschalter für automatische Abschaltung der Maschine bei zugeringer Frischwassermenge

Technische Daten RITUALE:

Tiefe: 425 mm

Breite: 290mm

Höhe: 420 mm

Gewicht: 22 kg

Pumpe: 12-14 atm

Tank: 31

Leistung: 1400 W

Spannung: 230 V - 50 Hz

115 V - 60 Hz

Technische Daten MILLENNIUM:

Tiefe: 445 mm

Breite: 290 mm

Höhe: 390 mm

Gewicht: 22 kg

Pumpe: 12-14 atm

Tank: 31

Leistung: 1400 W

Spannung: 230 V - 50 Hz

115 V - 60 Hz

3. HINWEISE UND NORMEN ZUR SICHERHEIT

Die nachfolgend aufgeführten Anweisungen genauestens einhalten:

! Die Espressomachine RITUALE/MILLENNIUMarf nur fur den spezifischen Zweck fur den sie konstruiert wurde verwendet werden
! Der Hersteller übernimmt keine Verantwortung für Schäden an Personen oder Dingen, die durch eine unzulässige Verwendung der Maschine entstehen sollenn
! Für Reparaturen oder Eingriffe, die nicht in der vorliegenden Bedienungsanleitung aufgefuhrt sind, wenden Sie sichitte immer an einen qualifizierten Service-Dienst oder direkt an den Hersteller
! Kontrollieren Sie, ob die vorhandene Netzspannung der auf dem Maschinenschild angegebenen entspricht
! Kontrolieren Sie, ob die elektrische Leistung der auf dem Maschinenschild angegebenen entspricht
! Die Kaffeemaschine an eine sichere, geerdete Stromleitung anschließen. Falls Zweifel bestehen, das Elektrosystem überprüfen
! Kontrollieren, ob die Elektrospeisung mit einem perfect Funktionierendem Fehlstrom-Schutzschalter ausgerüstet ist, der absorbierten Leistung der Kabel entspricht

! Falls nicht genau zu definierende Anomalien oder Defekte auftreten sollenen, die Stromzufuhr unterbrechen, keine direkten Eingriffe und/oder Reparaturen vornehmen. In diesen Fällen wenden Sie sichitte an einen qualifizierten Service-Dienst oder an den Hersteller
! Den Wassertank niemals aufüllen wenn die Maschine unter Strom steht
! Wahrend des Betriebs der Maschine kontrollieren, ob der Wassertank gefüllt ist
! Niemals die Höhe oder andere Körperteile unter die Wasser-/Dampfdüse bringen. Heißes Wasser und Dampf können schwere Verbrennungen verursichen
! Niemals Höhe, andere Körperteile oder Gegenstände in das Innere der Maschine bringen solange.
these an das elektrische Stromnetz angeschlossen ist
! Die Maschine nicht mit nassen Händen oder Fuß berühren
! Die heißen Teile der Maschine (untere Komponenten der Gruppe Kaffeeauslauf und Wasser/Dampfdüse) nicht berühren
! Vor Beginn der Wartungsarbeiten an der Maschine darauf auf achten, dass die Stromzufuhr unterbrochen ist (den Stecker Herausziehen, nicht am Kabelziehen) oder den Hauptschalter abstellen
! Sollte das Speisekabel beschädigt werden, muss es durch ein neues, beim Hersteller und/oder beim Service-Zentrum erhaltenes, ersetzt werden
! Die Espressomaschine niemals in Flüssigkeiten jederweder Art tauchen
! Zur Reinigung der Maschine keine Scheuermittel oder ähnliche Substanzen verwenden
! Die Maschine keinen Witterungseinflüssen aussetzen
! Kindern oder Personen, die nicht mit der Bedienung der Maschine vertraut sind, den Zugang zur Maschine verbieten
! Die Espressomaschine keinen Hitzequellen aussetzen

4. BETRIEBSANWEISUNGEN

4.1 Inbetriebnahme der Maschine

Zur Inbetriebnahme der Espressomaschine RITUALE/MILLENNIUM folgende Anweisungen genauestens einhalten:

Die Außenverpackung öffnen, die Espressomaschine Herausziehen, ihre Universehrheit überprüfen und kontrollieren, ob alle Zubehörteile (siehe Absatz 1.1) vorhanden sind.
Die Maschine auf einer horizontalen Fläche aufstellen.
- Den Deckel abnehmer, den im Inneren befindlichen Wassertank Herausziehen und gründlich ausspüssen.
- Den Tank mit sauberem Wasser fullen, wieder einsetzen und die Silikonschläuche einfahren. Den Deckel der Maschine wieder schließen.
- Den Stecker in die Steckdose einstecken.
- Den Hauptschalter (1) drücken. Die Leuchtanzeige allgemeiner Betrieb (2) und die Leuchtanzeige Widerstand (12) leuchten auf.

Die nachfolgenden Vorgänge immer dann ausführten, wenn die Maschine in Betrieb gesetzt wird und immer dann wenn Dampf erzeugt wird:

• Den Hebel Kaffee (6) anheben, aus der Gruppe (3) tritt Wasser aus.
• Den Hebel Kaffee (6) absenken, der Heizkessel wird automatisch mit Wasser gefüllt.
• Ca. 3-4 Minuten abwarten bis die Maschine unter Druck stehen. Die Leuchtanzeige Widerstand (12) erlischt und die Leuchtanzeige Kaffee (11) leuchtet auf.

An thisem Punkt ist die Kaffeemaschine RITUALE/MILLENNIUM betriebsbereit.

Falls Wasser im Tank fehlen sollte, greift der Mikroschalter, der sich unter der Halterungsplatte des Tanks befindet, ein und schaltet die Maschine automatisch ab.

Zur Wiederinbetriebnahme wie folgt vorgehen:

Die Maschine mittels Hauptschalter (1) ausschalten

Das Speisekabel aus der Steckdoseziehen
Den Tank mit Wasser fällen
Das Speisekabel wieder anschlieben
Die Maschine mittels Hauptschalter (1) einschalten. Die Leuchtanzeige für Betrieb (2) und die Leuchtanzeige Widerstand (12) leuchten auf
- Den Hebel Kaffee (6) anheben, aus der Gruppe (3) tritt Wasser aus
- Den Hebel Kaffee (6) absenken, der Heizkessel wird automatische mit Wasser gefüllt
- Ca. 3-4 Minuten abwarten bis die Maschine unter Druck stehen. Die Leuchtanzeige Widerstand (12) erlischt und die Leuchtanzeige Kaffee (11) leuchtet auf

4.2 Kaffeezubereitung

• Sicherstellen, dass die Maschine unter Druck stehen (siehe Absatz 4.1)
• Einen Filterhalter (4) für eine Tasse Kaffee oder den Filterhalter für zwei gleichzeitig zuzubereitende Tassen Kaffee füllen und den Kaffee mit dem An presser leicht undrücken
• Den Filterhalter (4) in die Gruppe Kaffeeauslauf (3) mit einer Drehung von links nach rechts bis zur kompletten Blockierung einsetzen
• Eine oder zwei Tassen unter den Filterhalter (4) stellen
• Den Hebel Kaffee (6) anheben. Der Kaffee lauft am unteren Teil des Filterhalters (4) Heraus
• Wenn die gewünschte Kaffeemenge erreicht ist, den Hebel (6) wieder absenken
• Wenn weitere Tassen Kaffee Zubereitet werden sollen, den Filterhalter (4) mit einer Drehung von rechts nach links U entnahmen, den Kaffeesatz entfernen und die oben beschriebenen Vorgänge wiederholen

4.3 HeiBwassererzeugung

! Sicherstellen, dass der Wassertank immer gefüllt ist

! Niemals die Höhe oder andere Körperteile unter die Wasser-/Dampfdüse bringen. HeiBes Wasser und Dampf können schwere Verbrennungen verursachen

• Kontrollieren, ob die Maschine unter Druck stehen (siehe Absatz 4.1)
• Einen Behälter unter die Düse Heißwassererzeugung (7) halten
• Den Drehknopf des Hahns für Heißwasser (7) gegen den Uhrzeigersinn U verstellen, worauf das Wasser mit einer Temperatur von ca. 95^ austritt
• Wenn die gewünschte Menge Heißwasser erreicht ist, den Hahn (7) im Uhrzeigersinn ∪verstellen

An thisem Punkt wird der Wassertank automatische nachgefällt. Sollte die Zeit für das Nachfüllen 90 Sekunden überschreiben, greift der Mikroschalter automatisch ein und schaltet die Maschine ab. Die Leuchtanzeige Kaffee (11) und die Leuchtanzeige Widerstand (12) erlösen.

Zur Wiederinbetriebnahme wie folgt vorgehen:

Die Maschine mittels Hauptschalter (1) ausschalten.
Die Maschine mittels Hauptschalter (1) erneut einschalten. Die Leuchtanzeige Betrieb (2) und die Leuchtanzeige Widerstand (12) leuchten auf.
- Der Tank wird automatisch weiter aufgeführlt bis der normale Wasserpegel erreicht ist.
- Circa 3-4 Minuten abwarten bis die Maschine unter Druck stehen. Die Leuchtanzeige Widerstand (12) erlischt und die Leuchtanzeige Kaffee (11) leuchtet wieder auf.

4.4ampferzeugung

! Sicherstellen, dass der Wassertank immer gefüllt ist

! Niemals die Höhe oder andere Körperteile unter die Wasser-/Dampf-Düse bringen. HeiBes Wasser und Dampf können schwere Verbrennungen verursachen

• Kontrollieren, ob die Maschine unter Druck stehen (siehe Absatz 4.1).

• Einen Behälter unter die Düse Dampferzeugung (8) halten.

• Den Drehknopf des Hahns für Dampf (8) gegen den Uhrzeigersinn ∪ verstellen. Aus der Düse tritt Dampf aus.

• Den Hahn Dampf (8) durch Verstellung des Drehknopfes im Uhrzeigersinn U schlieben.

5. EMPFHELUNGEN UND HINWEISE

Wichtigste Regeln für einen besondersen gutter Kaffee:

O ausschließlich gute Mischungen von Kaffeebohnen verwenden
die Kaffeebohnen an einem trockenen Ort aufbewahren
die Kaffeebohnen erst dann mahlen, wenn der Kaffee zubereitet werden soll
das dosierte Kaffeepulver liegt anpressen

Wichtigste Regeln für einen wirklich heißen Kaffee:

O den Siebträger mit dem entsprechenden leeren Filter immer in der Maschine belassen
den Siebträger und den Filter durch Drücken des Schalters Kaffee mit freiem Wasser ausspüssen
die Tassen mit freiem Wasser vorwärmen

Wichtigste Regeln für einen besondersen gute Cappuccino:

ein enges hohes Gefäß ca. zur Hälfte mit Milch füssen
die Duse des Wasser/Dampf-Hahns 1 cm welt einfhren
mittels Drehknopf den Wasser/Dampf-Hahn öffnen
o auf diese Weise wird die Milch aufgeschäumt

Wenn die Milch nur erwartt werden soll:

die Duse des Wasser/Dampf-Hahns bis zum Boden des Gefäubes einfuhren
mittels Drehknopf den Wasser/Dampf-Hahn öffnen
O nachdem die gewünschte Temperatur erreicht ist den Wasser/Dampf-Hahn wieder schlieben

6. REGELMÄSSIGE WARTUNG

! Vor Beginn der Wartungsarbeiten an der Maschine darauf auf achten, dass die Stromzufuhr unterbrochen ist (den Stecker hersausziehen, nicht am Kabelziehen) oder den Hauptschalter abstellen

! Keine Scheuermittel oder ähnliche Substanzen verwenden

Um die Funktionsfähigkeit der Maschine RITUALE/MILLENNIUM auf Zeit zu erhalten, sollte sie tätig gesaubert werden :

Den Wassertank regelmäßig saubern
Ofters das Wasser wechseln wenn die Maschine nur selen benutzt wird
Die Filter in heiBem Wasser saubern, alle Kaffeereste entfernen
Den Abtropfkasten und das Anstellgitter fur Tassen mit heisem Wasser saubern
Die Wasser/Dampf-Düse gründlich säubern, um Verstopfungen zu vermeiden
O Das Gehäuse und alle anderen externen Teile der Maschine mit einem feuchten Tuch sāubern. Die Maschine anschließend mit einem trockenen Tuch polieren
Den Auslaufstutzen für Kaffee mit einem feuchten Tuch säubern, alle Kaffeereste entfern und durch Betätigung des Kaffee-Schalters Wasser durchlaufen halten

Entkalken: Je nach örtlicher Wasserhärte ist eine Entkalkung der Maschine alle 1 bis 6 Monate notwendig (Fausregel: je härter das Wasser ist, um so früiger ist eine Entkalkung notwendig).

Dazuitte nur spezielle Entkalker fur Espressomaschinen oder Zitronensäure verwenden(wichtig: niemals Essig !!!). Dazu die empfohlene Dosierung des Entkalkers in den Tank geben, mit Wasser auffulen und die Maschine gemäß Anleitung in Betriebnehmen. Tassenweise Wasser aus dem Bruhkopf und der Heißwasserdüse entnehmer.

Zwischendurch das Mittel 10-20 Minuten einwirken setzen. Den kompletten Tank auf diese Weise entleeren (immer nur tassenweise). Anschließlich den Tank ausspulen, mit frischem Wasser fullen und auf die gleiche Art und Weise entleeren.

Bei Nichtbeachtung erlischt jeglicher Garantieanspruch !!!

Tipp: Durch die Benutzung unseres Wasserfiltersystems erhalten Sie nicht nur eine tatsächere Crema, der Caffé schmeckt auch better. Darüber hinaus erhöhen sich die

Entkalkungsintervalle deutlich. Und nicht zuletzt verringern Sie damit die Schwermetall- und Nitratbelastungen des Wassers, mit denen man heutzutage auch beim besten Trinkwasser rechnen muss.

7. GARANTIEVERFALL

Bei Nichtbeachtung der in der vorliegenden Betriebsanleitung aufgeführten Anweisungen verfällt der Garantieanspruch. Der Hersteller übernimmt keinerlei Haftung für Schäden, die durch Nichtbeachtung der Vorschriften auftreten sollenn.

Für Eingriffe, die von den vorliegenden Anweisungen abweichen, wenden Sie sichitte an einen qualifizierten Service-Dienst oder direkt an den Hersteller.

Ein Gebrauch der Maschine, der nicht in den vorliegenden Anweisungen angeführrt wird, entbindet die Fa. ISOMAC sowie alle Wiederverkäfer von jeglicher Haftung für Schäden an Personen oder Dingen.

Die Fa. ISOMAC steht Ihnen jederzeit für weitere Erklärungen zur Verfügung.

WICTIG !!!

• Bitte lessen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung vollständig!
• Eine falsche Inbetriebnahme kann zu Schaden der Maschine führen, die nicht unter die Garantieleistung fallen!
• Bitte das Dampfventil nicht zu fest zudrehen!
• Das Dampfventil schließt schon nach weniger Drehungen, am besten das Dampfventil mit der Kraft von zwei Fingern zudrehen und bei leicht spürbarem Wiederstand stoppen! Ein weiteres zudrehen kann das Dampfventil beschädigen.
• Vor der Esten Inbetriebnahme der Maschine. Den Wassertank mit Wasser befüllen und ca. 30 Minuten den Wasserfilter einweichen setzen. Dann die Maschine gemäß der Bedienungsanleitung in Betrieb besteht.
