BEDIENUNGSANLEITUNG SKATER XL HARTAN

PLZ, Ort / Town, postcode:

Telefon (mit Vorwahl):

QS-Nummer/QM number:

Wagentyp / Stroller type:

Article-Nummer / Article number:

Stoff-Farbe (Design):

Käfer (Unterschrift)

Buyer (signature)

Verkafer (Name in Druckschrift)

(Durch die Unterzeichnung dieser Übergabeprotokolls werden die gesetzlichen Rechte des Käufers nicht eingeschrankt)

mit Sportwagenaufsatz

Skater XL

dämit sich Ihr Baby sicher und geborgen fühlt!

Seite:

1 D Deutschland
9 GB England
19 Frankreich
29 Niederlande
39 DK Dänemark
49 N Norwegen
59 S Schweden
69 FIN Finnland
79 Cz Tschechien

Product of Germany

Sicherheit – Qualität und neueste Technik

Unsere Modelle werden

hergestellt und getestet

nach der Euro-Norm

Entwurf

DIN EN 1888:2003

DIN EN 1466

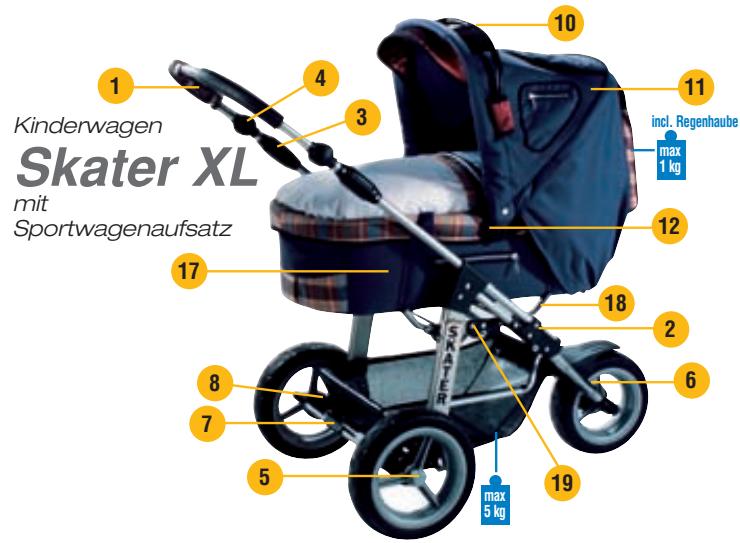

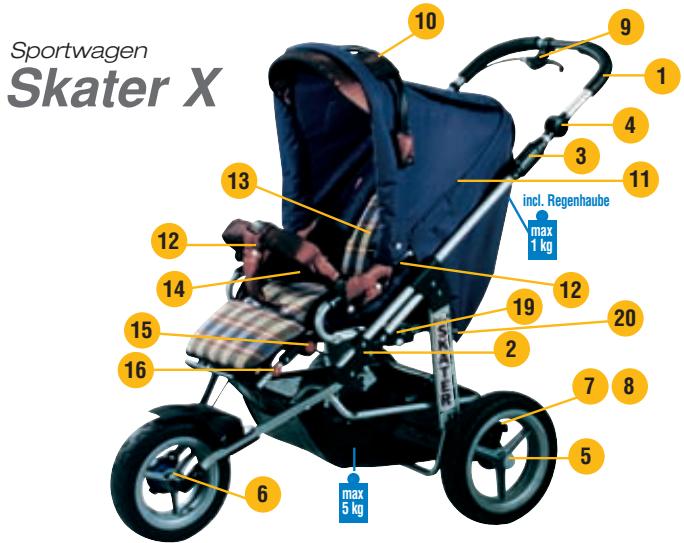

1 Schieber
2 Schieberverriegelung
3 Sicherheitsdrehverschluss
4 Schieberabknickung
5 Radarretierung
6 Trommelbremse
7 Feststellbremse
8 Einstellbare Schwingfederung
9 Einstellbare Handbremse
10 Geräuschlose Verdeckverstellung
11 Sun-Verdeck
12 Verdeck- und Schutzbügel
13 Rückenverstellung
14 Sicherheitsgurt
15 Fußkastenverstellung
16 FuBkastenverlangerung
17 Faltbares Oberteil (nur Skater XL)
18 Einklappbarer Befestigungsrahmen (nur Skater XL)
19 Automatische Oberteilverriegelung
20 Herausfallschutz

Übergabe-Check

1. Vollständigkeit

2. Funktionsprüfung
   ■ Klappmechanismus O geprüft/i.O.
   Fahrverhalten
   Rader prufen geprüft/i.O.
   ■ Verstellmechanismen überprüfen O geprüft/i.O.
   ■Bremssicherheitsprüfung geprüft/i.O.
   Federung überprüfen geprüft/i.O.

3. Unversehrheit

Gestell überprüfen
Stoffteile überprüfen geprüft/i.O.
■ Kunststoffeile überprüfen O geprüft/i.O.

Ich habe das Produkt geprüft und mich vergewissert, dass es komplett ausgeliefert worden ist, frei von äußeren, bzw. sightbaren Mängeln ist und dass alle Funktionen vollständig intakt sind.
Ich habe ausreichend Informationen über das Produkt und seine Funktionen vor dem Kauf erhalten und die Pflege- und Wartungsanweisungen zur Kenntnis genommen.

Acceptance Check

Herzlichen Glückwunsch

Damit sich Ihr Baby sicher und geborgen fuhl't, haben Sie sich für ein hochwertiges Produkt aus dem Hause Xantans entschieden und damit eine sehr gute Wahl getroffen. Hochwertige Verarbeitung und laufende, strenge Qualitätskontrollen geben Ohnen die Sicherheit, dass Sie lange sehr viel Freude an Ihrem Xantan Wagen haben. Die Verarbeitung schadstoffgeprüfter Textilien garantiert Ohnen die Unbedenklichkeit für Ihr Baby.

Bitte lessen Sie alle Anleitungen vor Gebrauch Ihres Kinderwagens sorgfältig durch und haben Sie sie für spätere Zwecke und Rückfragen auf. Wenn Sie diese Hinweise nicht beachten, kann das die Sicherheit Ihres Kindes beeinträchtigen.

Zur Sicherheit Ihr's Kindes

WARNING! Der Gebrauch diesen Kinderwagens zum Joggen, Skaten, o. ä. ist gefährlich und erfordert eine erhöhte Vorsicht.

WARNING! Lassen Sie das Kind nie unbeaufsichtigt imswagen.

WARNING! Sichern Sie das Kind mit einem Gurt.

WARNING! Befestigen Sie keine Taschen am Schieber, das beeinträchtigt die Standfestigkeit des Wagens.

WARNING! Dieses Modell ist nur geeignet für 1 Kind.

WARNING! Zweitsitze sind für diese Modell nicht erlaubt.

WARNING! Sitzeinheit, Kinderwagenoberteil und Tragetasche)dürfen nicht zum Transport im Auto verwendet werden.

WARNING! Verwenden Sie aus Sicherheitsgründen nur Hartan-Zubehör und -Ersatzteile.

Wagen aufstellen

Durch Drücken der Arretierknöpfte 4 Schieberoberteil waagerecht stellen, Schieber 1 hochziehen, bis Schieberverriegelung 2 einrastet.

WARNING! Vergewisern Sie sich vor Gebrauch, dass alle Verregelungen geschlossen sind.

Wagen zusammenlegen

Sicherheitsdrehverschluss 3 nach innen drehen bis Schieber 1 ausrastet, dann nach unter drücken und Wagener zusammenlagen. Durch Drucken der Arretierknöpfie 4 Schieberoberteil nach innen klappen.

WARNING! Beim Zusammenlagen und Aufstellen des Gestelles und beim Verstellen der Rückenlehne können Klemmstellen entstehen, die bei Unachtsamkeit zu Verletzungen führen können.

Abnehmen der Rader

Drucken Sie die Arretierungsfeder 5 und ziehen Sie das Rad von der Achse ab. Beim Wiederaufsetzen drucken Sie bereits die Feder, schiben das Rad bis zum Anschlag und achten darauf, dass die Feder richtig einrastet.

Bremsscheibe der Trommelbremse wechseln

Nach Drücken der beiden Seiten Drucktasten Vorderrad abziehen. Ziehen Sie das Bremsgehause 6 von der Achse, dann hebeln Sie die blaue Bremssscheibe mit einem Schraubenzieher vom Rad und pressen die neue Bremssscheibe bis zum Anschlag auf.

Feststellbremse

Drücken Sie das Quergestänge 7 immer mittig ganz nach unten, bis Bremse einrastet. Beim Abstellenitte Schiebeprobe vornehmen.

WARNING! Bremse immer ganz nach unten drücken.

Einstellbare Schwingfederung

Durch das Drehen des Verstellgriffes 8 können Sie eine weiche oder sportliche Federung einstehen.

Handbremse nachjustieren

Durch Drehen des Verstellringes 9 konnen Sie die Handbremse nachstellen.
WARNUNG! Vermeiden Sie längeres Abbremsen von Hand, da sich dadurch die Vorderadverbremse überhitzen kann und somit unwirksam wird. Für extreme Belastung ist eine Hochleistungsbremse als Zubehör erhältlich.

Sun-Verdeck

Zum geräuschlungen Verstellen des Verdeckes drücken Sie die beiden vorderen Verdeckbühl 10 zusammen. Das Verdeck lasst sich durch Abnehmer den hinteren Verdeckteiles 11 mittels ReiBverschluss zum Sonnensegel umwandeln.

Verdeck und Schutzbügel

Nach Drücken des Bajonettverschlusses 12{lsst sich das Verdeck oder der Schutzbügel hersausziehen.

Verstellen der Rückenlehne

Durch Anheiten des Rückenbuggels 13 auf der Rückseite, lasst sich die Ruckenlehne feinstufig von der Sitz- bis in die Liegeposition bringen.

WARNING! Achten Sie beim Verstellen darauf, dass Ihr Kind nicht zwischen die beweglichen Teile besteht.

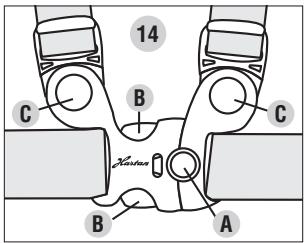

Sicherheitsgurt

WARNING!

Sichern Sie Ihr Kind mit dem Gurt 14.
Verwenden Sie den Schrittgurt immer in Verbindung mit dem Beckengurt.

Achten Sie darauf, dass der Gurt straff anliegt.

Öffnen des Gurtes:

Drucken Sie den roten Punkt A und\ beide Zungen B zum Öffnen.

Zum losen der Hosentragergurte drucken Sie die Knöpfé C.

Verstellen der Fußstütze

Durch gleichzeitiges Betätigten der beiden roten Sicherheitsnöpe 15 lässt sich die Fußstütze absenken. Beim Anheben erfolgt die Einstellung der Positionen automatisch. Durch Ziehen der beiden roten Zugstüfte 16 lässt sich die Fußstütze umklappen und dadurch verlangern.

WARNING! Stellen Sie bei eingestellter Tragetasche die Fußstütze immer waagerecht, als zusätzlichen Schutz gegen Herausrutschen.

Sichern Sie die Tasche nach der Bedienungsanleitung.

Faltbares Kinderwagenoberteil (nur XL)

Ziehen Sie den Taschenrahmen nach oben und rassen Sie die beiden inneren seitlichen Kunststoffspannbügel 17 kräftig ein. Zum Zusammenfalten des Kinderwagenoberteile's kippen Sie die beiden Kunststoffspannbügel nachinnen. WARNING! Keine Matratze stärker als 2 cm einlagen.

Einklappbarer Befestigungsrahlen

Durch die ausklappbaren Befestigungsrahmen 18 erhalten Sie eine optimahe Höhe der Liegefläche. WARNUNG! Beim Tragen des Kinderwagenoberteiles und zum sicheren Abstellen klappen Sie die Befestigungsrahmen 18 unter den Boden. Stellen Sie die Tasche nur auf einen festen, waagerechten Untergrund ab.

Automatische Oberteilverriegelung

Setzen Sie den Sportwageneinsatz oder das Kinderwagenoberteil auf den Gestellrahmen auf und ziehen Sie das Teil in die Oberteilverriegelung 19, bis die Bolzen beidseitig hörbar einrasten. Lösen sie die Oberteilverriegelung durch nach unten ziehen des Verschlussbügels 19, bis er einrastet.

WARNING! Bei sightbarem roten Sicherheitspunkt ist die Oberteilverriegelung nicht geschlossen.

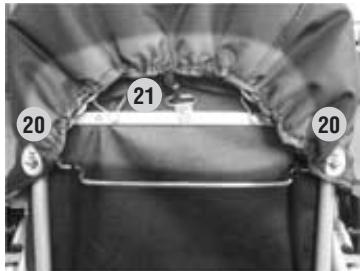

Herausfallschutz WARNING!

Als zusätzliche Sicherheit gegen Herausfallen befestigen Sie die Osen 20 des Verdeckes mit den Drehverschlüssen am Metallrücken. Hängen Sie außer dem Renuckenhaken 21 in den Metallring an der Ruckenplatte.

Eignung fur das Kind

Die Sportwageneinheit bei Skater X und Skater XL ist für Kinder ab 6 Monate, bis 15 kg vorgesehen.

WARNING!

Benutzen Sie die Sitzeinheit nur, wenn Ihr Kind selbstig sitzen kann.

Die Kinderwageneinheit bei Skater XL ist für Kinder von 0-12 Monate, bis 9 kg vorgesehen.

Für Kinder unter 6 Monate ist der Sportwagen Skater X nur mit einer passenden Tragetasche geeignet.

Alle von uns verwendeten Materialien halten sich leicht pflogen.

Pflege der Stoffteile

Reinigen Sie verschmutzte Stoffe mit einer Kleiderbürste trocken oder mit klarem Wasser (mit Fön trocknen), vermeiden Sie ein starkes Reiben. Hartnäckige Flecken können mit einem milden Waschmittel entfern werden. Alle abnehmbaren Stoffteile können Sie mit einem Feinwaschmittel in der Waschmaschine bei 30^ (Schonwaschgang) waschen. Sollten Sie einmal von einem Regenguss übersarbeit werden, trocknen Sie anschließend ihren Wagen bei aufgespannten Verdeck in einem trockenen, luftigen Raum mit einem Tuch ab, damit durch die Nähte keine Feuchtigkeit in den Innenbezugsstoff eindringen kann, es können sonst Wasserränder entstehen. Ein garantieter Wetschutz ist nur eine von uns mitgelieferte oder im Fachhandel erhältliche Wetschutzhaube. Neben vielen positiven Eigenschaften unserer Stoffe reagieren diese auf intensive Sonnen-Einstrahlung sehr empfindlich. Wir empfehlen deshalb das Abstellen des Wagens im Schatten.

Pflege des Fahrgestelles

Das Fahrgestell bedarf einer regelmäßigen Pflege. Die Radachsen * mussen alle 4 Wochen gesäubert und leicht geöl't werden. Bewegliche Kunststoffeile * konnen mittels eines Siliconsprays Funktionsfähig gehalten werden. Beschichtete und verchromte Metalteile sind trocken zu halten und gegebenenfalls mit Autopolitur oder Chrompaste zu pflegen. Kleine Lackschemen am Gestell beseitigen Sie mit einem Lackstift, der im Fachhandel erhältlich ist.

Räder: Achten Sie bei Luftbereitung auf einen ausreichenden Luftdruck, dieser sollte zwischen 1, 5 und max 2 bar liegen. WARNING! Der max. Fülldruck ist schnell erreicht, eine Überschreitung kann zu Unfällen und Verletzungen führen. Die Radbuchsen und Federn müssen bei Verschleiß rechtzeitig erneuert werden. Vermeiden Sie ein längeres Abstellen von Luftreifen aufHELLEN PVC- oder Linoleumböden, da sich wie bei allen Gummireifen der Belag an dieser Stelle schwarz färben konnte.

Beschaffenheitsvereinbarung

2-JAHRE Gewährleistung

Sie haben auf这点es Produkt einen Gewährleistungsanspruch von 2 Jahren. Die Gewährleistungsfrist beginnt mit der Übergabe des Produktes von Ihr dem Handler. Zum Nachweis bewahren Sieitte diese ausgefüllte Karte, den von Ihnen unterzeichnen übergabe-Check sowie den Kaufbeleg für die Dauer der Gewährleistungsfrist auf, ohne Vorlage dieser Dokumente kann eine Reklamation nicht bearbeitet werden.

WOFÜRÜBERNEHMIEN WIR GEWAHRLEISTUNG?

Die Gewährleistung bezieht sich aufSAMTliche Material- und Herstellungsfehler, die zum Zeitpunkt der Übergabe vorliegen.

KEINE GEWÄHRLEISTUNG WIRD ÜBERNOMMEN...

Es wird keine Gewähr übernommen für Mängel oder Schäden an der veräußerten Ware, die von uns nicht zu vertreten sind. Dies gilt insbesondere für

naturliche Abnutzungsserscheinungen (Verschleib) und Schäden durch übermäßige Beanspruchung
■ Folgefehler, die dadurch entwickeln sind, dass Schäden/Fehler nicht beachvet wurden und aufgrund dessen zu einer erschwerten Reparatur führen
Schaden durch ungeeignete oder unsachgemäße Verwendung (s. Gebrauchsanweisung)
Schaden durch fehlerhafte Montage oder Inbetriebsetzung.
Schaden durch nachlassige Behandlung oder mangelnde Wartung des Kaufgegenstandes
Schaden durch unsachgemäß Änderungen des Kaufgegenstandes.

Beschaffenheitsvereinbarung

GEWÄHRLEISTUNGSFALL ODER NICT?

Rost: Das Gestell ist rostschutzbehandelt um einen ordentlichen Grundschutz zu geben. Bei fehlender Wartung kann es jedoch vorkommen, dass Roststellen auftreten. Hierfür wird keine Gewährleistung übernommen. Kratzer: Bei Aufreten von Kratzern handelt es sich um normale Verschleibercheinungen, wofur keine Gewährleistung übernommen werden kann. Schimmelbildung: Wenn Textilteile feucht geworden sind, müssen sie richtig getrocknet werden, um Schimmelbildung zu vermeiden (siehe Gebrauchsanweisung). Für Schimmelbildung kann keine Gewährleistung übernommen werden. Bleichung der Stoffe: Wir bestätigen, dass die Stoffe den gultigen Normen entsprechen. Durch Sonneneinstrahlung, Schweibeinfluss, Reinigungsmittel, Abrieb (insbesondere an den im Griffbereich liegenden Stellen) oder zu halten Fertigungspartien{lassen sich leider nicht immer vermeiden. Hierfür kann keine Gewährleistung übernommen werden. Noppenbildung der Stoffe: Gegen Noppenbildung wird keine Gewährleistung übernommen. Dieses fällt unter allgemeine Kleiderpflege und kann wie bei Wollpullovern einfach mit einer Kleiderbürste oder Noppenmaschine beseitigt werden. Einreißen der Nähte/Druckknöffe/des Stoffes:itte prufen Sie beim Kauf genau, dass alle Stoffteile, Nähte und Druckknöffe ordnungsgemäß genaht und befestigt sind. Eventuelle Beanstandungen von Nähten/defekten Druckknöpfen müssen unverzüglich nach Feststellen des Fehlers bei ihrem Fachhändler reklamiert werden. Räder: Kinderwagenräder werden nicht ausgewuchtet und konnenDMAher einen leichten Höhenschlag ("eiern")aufweisen. Abgefahre Ne Räder sind natürliche Verschleibercheinungen. Platten bei Lufträdern kann nur auf äußere Einwirkung, spitze Gegenstände oderfahren mit zu niedrigem Luftdruck zurückgeführrt werden. Hierfür kann keine Gewährleistung übernommen werden.

Beschaffenheitsvereinbarung

WAS SIE BEIM KAUF BEACHTEN SOLLTEN

Prüfen Sie, dass der Wagen vollständig ausgeliefert worden ist und dass keine Teile fehlen. Prüfen Sie, dass alle Funktionen des Wagens vollständig funkionieren und bestätigten Sie thises auf dem Übergabe-Check.

VORGEHENSWEISE BEI REKLAMATIONEN

Melden Sie den Fehler unverzüglich bei dem Fachhändler, bei dem Sie den Wagen gekauft haben telefonisch an, um die weitere Vorgehensweise zu besprechen. Für Sicherheitsrelevante Mängel, die nicht innerhalb von 30 Tagen nach Auftreten beim Fachhändler angemeldet werden, kann keine Gewährleistung übernommen werden. Bei der Bearbeitung von Reklamationsansprüchen kommt Produktspezifische Abschreibungssätze zur Anwendung. Hier verweisen wir auf die ausliegenden Allgemeinen Geschäftsbedingungen.

VERWENDUNG, PFLEGE UND WARTUNG

Der Kinderwagen ist ein Transportmittel für Ihr Kind und muss entsprechend der Gebrauchsanweisung gegflect und gewartet werden, damit seine Ursprungsqualität erhalten bleibt.
