BEDIENUNGSANLEITUNG TOWER 2.0 DICOTA

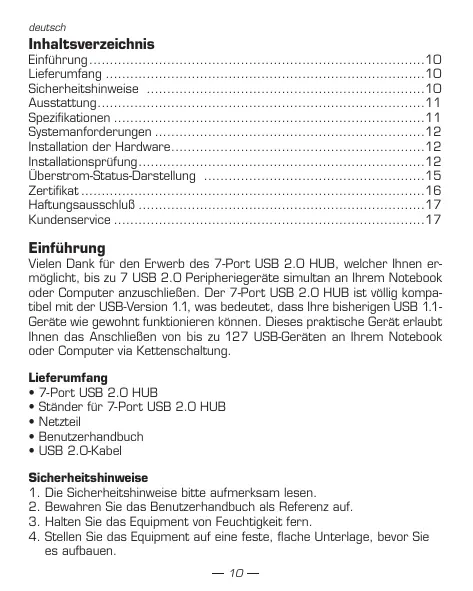

Einführung. 10
Lieferumfang 10
Sicherheitshinweise 10
Ausstattung 11
Spezifikationen 11
Systemanforderungen 12
Installation der Hardware 12
Installationsprüfung 12
Uberstrom-Status-Darstellung 15
Zertifikat 16
Haftungsausschluß 17
Kundenservice 17

Einführung

Vielen Dank für den Erwerb des 7-Port USB 2.0 HUB, welche ihren ermöglich, bis zu 7 USB 2.0 Peripheriegeräte simultan an Ihr Notebook oder Computer anzuschreiben. Die 7-Port USB 2.0 HUB ist vollkompatibel mit der USB-Version 1.1, was bedeutet, dass ihre bisherigen USB 1.1-Geräte wie gewohnt Funktionieren konnen. Dieses praktische Gerät erlaubt. Ihnen das Anschreiben von zu 127 USB-Geräten an Ihr Notebook oder Computer zehttenschaltung.

Lieferumfang

• 7-Port USB 2.0 HUB
• Ständer für 7-Port USB 2.0 HUB
  -Netzteil
  Benutzerhandbuch
• USB 2.0-Kabel

Sicherheitshinweise

1. Die Sicherheitshinweiseitte aufmerksam lessen.
2. Bewahren Sie das Benutzerhandbuch als Referenz auf.
3. Halten Sie das Equipment von Feuchtigkeit fern.

4. Stellen Sie das Equipment auf eine feste, flache Unterlage, vor Sie es aufbauen.

5. Kontaktieren Sie bereits einen Techniker, um eine Fehlerdiagnose durch führungen zu halten, falls eine der folgenden Situationen eintritt:

6. Das Equipment war Feuchtigkeit ausgesetzt.

7. Das Equipment wurde fallengelassen oder beschädigt.
8. Das Equipment hat klare Anzeichen von Bruchschäden.
   Das Equipment Funktioniert nicht richtig und tut dies auch nach dem Befolgen des Benutzerhandbuchs nicht.

Ausstattung

Kompatabitel mit Universal Serial Bus Specificationsrevision 2.0 [ Datenübertragungsrate 1.5/12/480 Mbps]
- Abwarts kompatibel bis USB 1.1
- Verbindet bis zu 127 USB-Geräte via Kettenschaltung
Eigenständige Stromversorgung
- Plug & Play Funktion
1 Upstream- und 7 Downstream-USB-Anschlüsse
- Überstromerkennung und -schutz
1 LED als Netzanzeige

Spezifikationen

Funktion	Spezifikation
USB-Anschlusses	1 Upstream- und 7 Downstream-Anschlusses
Prüfzeichen	FCC Regularien für Benutzung in privaten und geschäftlichen Räumen, CE Emissionen
Strom	Eigenstromversorgung: 5 V 3.0 A + Bus-Power: 5 V 500 mA = 3500 mA insgesamt; 5 V, 500 mA max. Output pro USB-Anschluss
	Adapter:	Input: 100~240V, 1.0 A, 50 Hz-60 Hz Output: 5 V 3.0 A, 20 Watt
Lagerungstemperatur	-10~85℃
Betriebstemperatur	0~40℃

Systemanforderungen

• Computer oder Notebookck mit Anschluss für USB 2.0
• Eines der folgenden Betriebssysteme (kein Treiber notwendig):

-Windows 98/SE
-Windows®ME
-Windows 2000
-WindowsXP
- MacTM X und höher

Installation der Hardware

Upstream: Verbinding zum PC, Notebook oder MAC.

Type B-Buchse

oder

Type A-Stecker

Downstream: Verbinding zu Geräten.

X7

Type A-Buchse (Anordnung kann hiervon abweichen)

Stromkabelanschluss: Verbindung zum Stromadapter.

5V/3.0A

Installationsüberprüfung

Nachdem Sie den 7-Port USB 2.0 HUB mit einem USB 2.0-Kabel an ihren PC oder Notebook angeschlossen haben, wird das Betriebssystem das Gerät erkennen und die erforderlichen Treiber automatisch installieren. Nachdem die Installation fertig ist, können Sie den Geräte-Manager aufrufen, um die Installation zu überprüfen*.

*Gemäß der vorhergehenden Beschreibung basiert der Treiber auf Ihr Hostcomputer. Die folgende Grafik basiert auf einem installierten USB 1.1 HUB. Die Gerätebezeichnung kann von Ihr Hosttreiber abweichen.

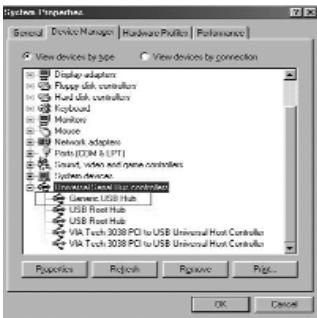

Windows 98 SE:

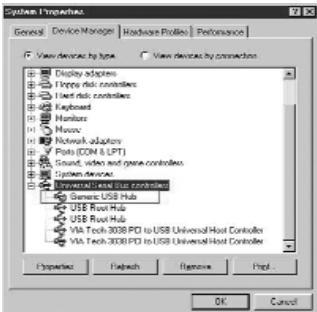

Windows ME:

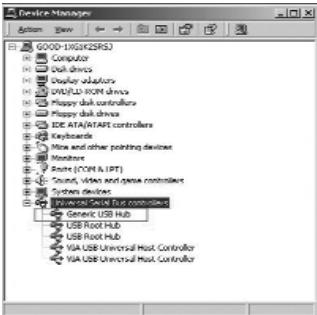

Windows 2000:

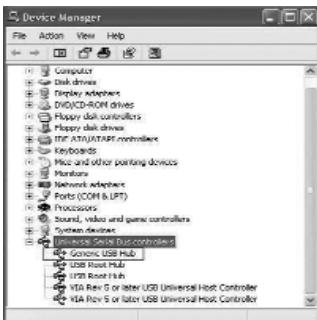

Windows XP:

Anmerkung:

Sollten Sie Windows ME als Betriebssystem verwenden, wird im Geräte-Manager ein grüne Fragezeichen angezeigt. Windows ME erkennt die Gerätemarke des HUBs nicht, was jedoch keine Auswirkungen auf die Funktionalität des Gerätes hat.

Uberstrom-Status-Darstellung

• Wenn der Stromschub auftritt, trennt der Überstromschaften den entspruchenden USB-Anschluss vom Stromnetz.

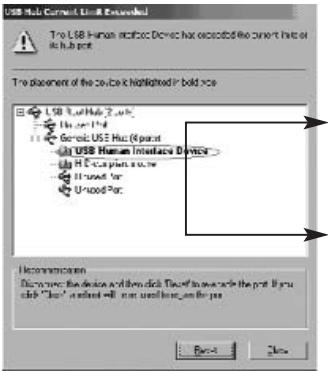

• Falls ein Pop-Up "USB HUB Stromlimt überschritten" eingeblendet wird, klichen Sieitte auf Reset', um die Arbeit wieder aufzunehmen oder setzen Sie den HUB zu-rück, indem Sie das USB-Kabel erst vom Computer/Notebook trennen und dann wieder damit verbinden.

Mac OS:

Nach dem Installation abgeschlossen ist, können Sie dieser unter "Apple System Profiler/Geräte und Volumes/USB" überprüften.

Zertifikat

FCC

Dieses Gerät wurde geprüft und es wurde festgestellt, dass es mit Teil 15 der FCC-Regulären übereinstimmt. Die Benutzung unterliegt zwei Bedingungen:

[1] Dieses Gerat darkeine schadliche Empfangsstörungen verursachen und
(2) Dieses Gerät muss jeder Empfangsstörung akzeptieren, die sie empfängt, was auch den Empfang von Signalen bedeutet, die unerwuchstes Betriebsverhalten verursacht.

CE

Dieses Gerat ist in Übereinstimmung mit den Anforderungen folgender Regularien: EN 55 O22: CLASS B

N1879

Haftungsausschluss:

Die Angaben in thisem Dokument unterliegen dem Vorbehalt der unangekündigten Änderung. Der Hersteller leistet keine Gewähr,[weder implizit noch explizit, in Bezug auf die Genauigkeit und Vollständigkeit der Angaben in thisem Dokument und wird auch keinerlei Haftung fur entgangenen Gewinn oder sonstige gewerbliche Schäden übernahmen. Diese Haftungs-ausschluss umfasst unter anderen spezifische, zufällige, Folge-oder sonstige Schäden.Kein Teil these Dokuments darf ohne die ausdruickliche schriftliche Zustimmung des Herstellers in irgend einer Art und Weise elektronisch oder mechanisch reproduziert oder übermittelt werden. Dieses Verbot umfasst auch Fotokopien, analoge und digitale Speicherung sowie sonstige Speichersysteme.

Kundenservice:

Sollen Die ein Problem mit Ihrten Tower 2.0 haben, setzen Sie sichitte mit Imrem ortlichen Handler in Verbindung. Ansonsten konnen Sie ihre Anfrage fremn an [e-mail] richten.

2 Jahre Garantie. Sie finden den vollständigen Garantietext im Internet: www.dicota.com

Sämtliche erwähnten Produkte und Software sind eingetragene Marken, die ihren jeweiligen Inhaber gehören. Irrtümer und Änderungen vorbehalten.
