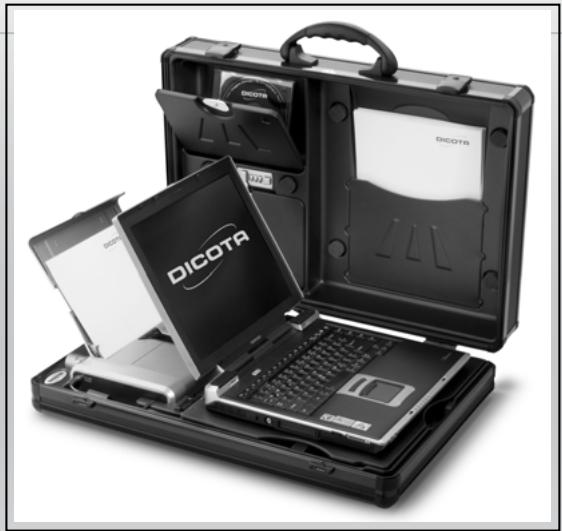

Allgemeine Hinweise - DataDesk 100

Arbeitsumgebung

Bitte achen Sie grundsatzlich darauf, dass ihre DataDesk 100 auf einer stilen, rutschfester Arbeitsflache zum Einsatz kommt. Vermeiden Sie insbesondere Arbeitsflächen in staubiger oder feuchter Umgebung!

→itte achen Sie beim Öffnen Ihres Attachekoffers DataDesk 100 immer darauf, dass die Kofferschale mit dem Koffergriff oben liegt!
Falls Sie ihre DataDesk 100 ohne Kofferoberschale nutzen wollen, können Sie diese wie folgt entfernen. Öffnen Sie hierzu den Attachékoffer in einem Winkel von ca. 60^ - 70^ . In diesen Winkel werden Sie einen leichten Widerstand versprüren und können den Kofferdeckel horizontal zur rechten Seite hin abziehen.

Vermeiden Sie den Einsatz Ihrer DataDesk 100 in der Höhe extremer außerer Wärmeinflüsse/-quellen (z.B. Heizkörper). Schützen Sie ihre DataDesk 100 vor direkter Sonneneinstruhlung!
→ Für genaue Angaben bezüglich der Temperatur der Betriebsumgebunglesen Sieitte die Gebrauchsanleitung Ihres Notebook- bzw. Druckerherstellers.
Die Geräte sollenn nur bei einem geöffneten Zustand des Koffers betrieben werden.
→ Nach längerem Betrieb der Geräte darf der Koffer nicht sofort geschlossen werden, um ein Abkühlen nach außen zu gewährleisten!

Betriebsspannung / Ladevorgang

→Bitte beachten Sie beim Anschluss an die Betriebsspannung (Netz), dass Sie Ihr Netzkabel zuerst mit dem Koffer und anschlieBend mit der Spannungsequelle verbinden!
Der Ladevorgang Ihrer Geräte solte grundsätzlich bei geöffnetem Zustand ihrer DataDesk 100 passieren!

Zahlenschloss - DataDesk 100

Das Zahlenschloss Ihres Zubehörfachs ist ab Fabrik auf 0-0-0 eingestellt.

Entfernen Sie den roten Kunststoff-Stift bevor Sie ihre Zahlenkombination einstellen.

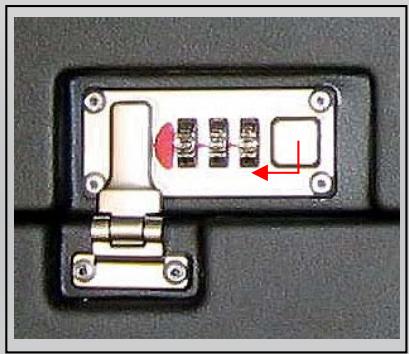

(1) Öffnen Sie das Schloss und schiben Sie den Knopf nach links (Bild: roter Pfeil).
(2) Halten Sie den Knopf in dieser Position fest und stellen Sie die Zahlenräder auf die gewünschte Zahlenkombination ein.
(3) Lassen Sie den Knopf los und überprüfen Sie die eingestelle Zahlenkombination, indem Sie das Schloss bei geöffnetem Fach betätigten. Merken Sie sich die Zahlenkombination gut!

Der Hersteller haftet nicht bei unsachgemäßer Handhabung. Notieren Sie sich

am besten auf dieser Gebrauchsanweisung ihre eingestellte Zahlenkombination.

→

Lieferumfang - DataDesk 100

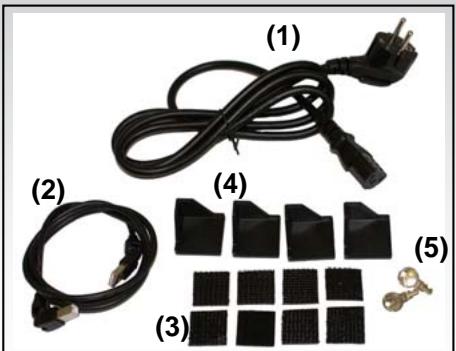

(1) 1 × 220 ~V - Kaltgerätestecker
(2) 1 × USB Druckerkabel (360° drehbar)
(3) 8 × 3M Velcro - Pads (selbstklebend)
(4) 4 × Kunststoffecken zur Notebookfixierung
(5) Abschließbare Box, 2 x Schlüssel

Innenausstattung - DataDesk 100

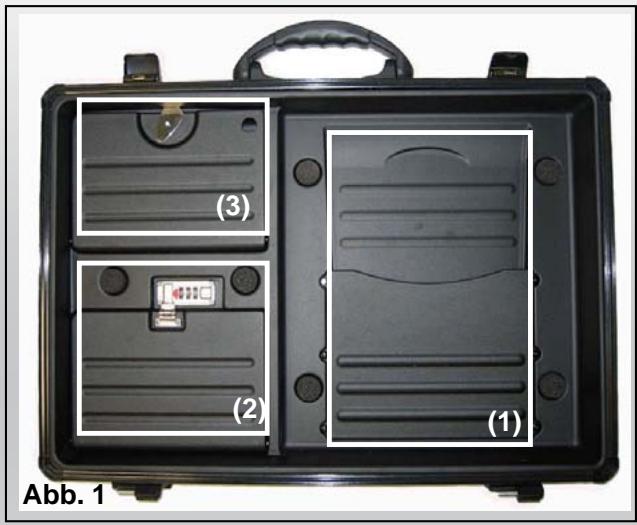

Kofferdeckel (Abb.1)

(1) Dokumenten-/ Druckpapier-Fach
(2) Zubehörfach mit Zahlenschloss
(3) Zubehörfach

Installation Ihres mobilen Druckers

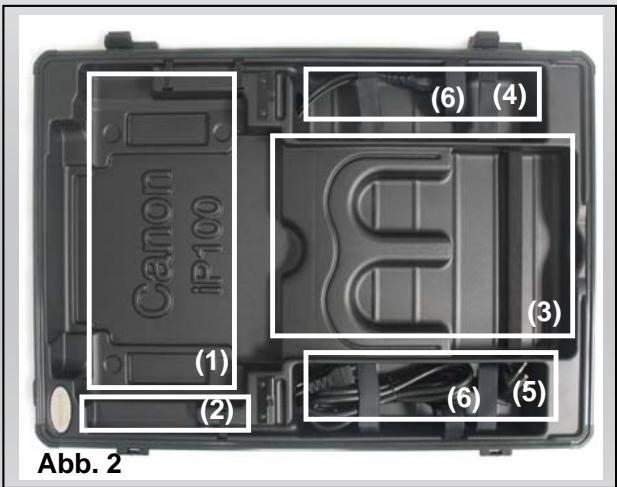

Kofferboden (Abb. 2)

(1) Passform für ihren Drucker (Canon iP100)
(2) Kabelfuhrungshilfe
(3) Staufach für ausgedrucktes Papier
(4) Staufach für Notebook-Netzteil zum Anschluss an Euro 8-Stecker (mit / ohne Schutzleiter)
(5) Staufach für Drucker-Netzteil zum Anschluss an Euro 8-Stecker (mit / ohne Schutzleiter)
(6) Notebook-Strap

Öffnen Sie Ihr DataDesk 100.

1) Entnehmen Sie den Klappdeckel in der Kofferunterschale, welcher als Ihr Notebook-Arbeitsplatz dient.
2) Legen Sie das Drucker-Netzteil in das vordere Fach der Kofferunterschale (Fach Nr. 6).
3) Verbinden Sie nun den Euro 8-Stecker mit dem 220 V-Anschluss am Netzteil (in Fach Nr. 6). Sichern Sie das Drucker-Netzteil mit den zwei davon vorgesehenen Klettverschlussbändern!

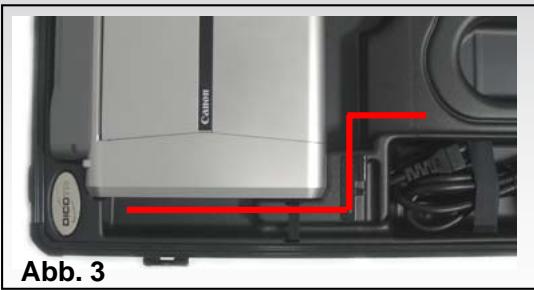

4) Führn Sie das Drucker-Stromkabel in der für das Kabel vorgesehenen Vertiefung durch (unter dem Klappdeckel) und seitlich am Drucker vorbei (Abb. 3). Achten Sie hierbei auf eine saubere Kabelführung, um eventuelle Schäden (durch Abklemmung, etc.) am Druckerkabel zu vermeiden!
5) Der Netzeilausgangsstecker wird nun mit dem Drucker verbunden.

Installation Uhres Notebooks

1) Legen Sie das Notebook-Netzteil in das wichtere Fach der Kofferunterschale.
2) Verbinden Sie nun den 220 V-Stecker mit dem Notebook-Netzteil.
3) Führn Sie anschließlich das Niedervolt - Netzeilausgangskabel unterhalb des Klappdeckels in der für das Kabel vorgesehenen Vertiefung durch, so dass das Kabel im geschlossen Zustand des Deckel keinen Schadennehmen kann!
4) Der Netzeilausgangsstecker wird nun mit dem Notebook verbunden.

Nun haben Sie zwei Möglichkeiten Ihr Notebook zu befestigen:

1) Wahlweise nehmen Sie die vier im Lieferumfang enthaltenen Kunststoffecken und fixieren diese mittels der selbstklebenden acht 3M Velcro-Pads (Abb. 1), oder

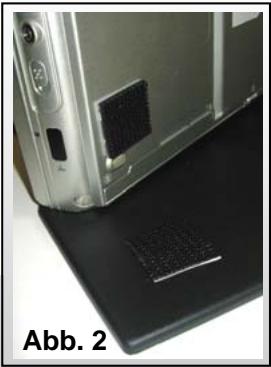

2) Sie nutzen die selbstklebenden 3M Velcro-Pads und kleben diese paarweise direkt auf die Klappdeckeloberseite und der Unterseite Ihres Notebooks (Abb. 2).

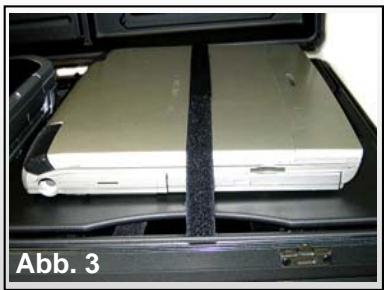

Fixieren Sie zum Transport Ihr Notebook grundsatzlich mit dem Klettband (Transportsicherung) auf der Deckeloberseite des Klappdeckels (Abb. 3).

Verbindung: Notebook - Drucker

Zwei Optionen um Drucker und Notebook zu verbinden:

1) Verbinden Sie ihren Canon iP100 und Ihr Notebook mit dem im Lieferumfang enthaltenen USB-Druckerkabel.

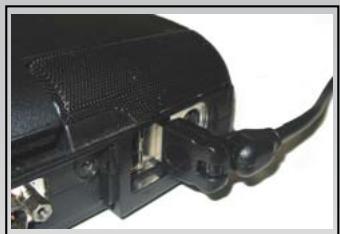

Achten Sie auch hierbei auf eine saubere Kabelführung! Führten Sie das USB-Druckerkabel entweder um den Drucker herum oder unter ihm hindurch.
Beachten Sie weiterhin, dass das USB-Druckerkabel den Druckpapier-Auwurf nicht befindert und damit kein Papierstau verursacht werden kann!

2) Datenübertragung zwischen Drucker und Notebook mit Bluetooth:

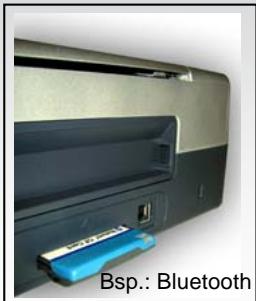

Bluetooth ist ein neustartiger Funkstandard zur kabellosen Datenübertragung. Notebookseitig wird die Datenverbindung mit Bluetooth über ein internes Interface oder ein PC-Card-Modul aufgebaut. Seiten des Druckes kann der Aufbau der Datenverbindung z.B. über ein Compact Flash-Modul geschehen.

ACHTUNG!

Achten Sie beim Schließen Ihr's Koffers stets darauf, dass kein Kabel eingeklemmt ist!
