Type de produit	Mallette de transport et de protection pour ordinateur portable et imprimante
Marque	DICOTA
Modèle	DATADESK 100
Compatibilité ordinateur portable	Universelle (fixation par bandes velcro et cales plastique)
Imprimante compatible	Canon iP100 (et modèles similaires)
Alimentation	Secteur 220V via bloc d'alimentation intégré (prise 8 EURO)
Connectique incluse	1 câble USB à angle pour imprimante, 1 fiche 220V
Sécurité	Serrure à combinaison réglable (3 chiffres) + 2 clés
Compartiments	Papier/documents, accessoires (avec cadenas), mobiles, connecteurs, papier imprimé
Fixation de l'ordinateur portable	4 cales plastique + 8 bandes velcro autocollantes
Utilisation	Sur surface stable et non glissante ; éviter poussière et humidité
Température de fonctionnement	Conforme aux recommandations de l'ordinateur et de l'imprimante
Accessoires inclus	8 bandes velcro 3M, 4 cales plastique, 1 câble USB, 1 fiche 220V, 2 clés
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les produits abrasifs
Dimensions	Adapté pour ordinateur portable jusqu'à 15-17 pouces
Poids	Environ 4-5 kg

FOIRE AUX QUESTIONS - DATADESK 100 DICOTA

Comment ouvrir la mallette DATADESK 100 ?

Placez la poignée d'ouverture sur le dessus. Soulevez le couvercle en créant un angle de 60 à 70 degrés. Une légère résistance se fait sentir, puis faites glisser le couvercle horizontalement vers la droite.

Comment régler la serrure à combinaison ?

Par défaut, la combinaison est 0-0-0. Pour changer : (1) Choisissez 3 chiffres. (2) Appuyez sur le bouton et maintenez-le enfoncé. (3) Tournez les molettes jusqu'à la position désirée (avec la pointe d'un stylo). (4) Relâchez le bouton. Attention : ne tournez les molettes que si vous êtes sûr de retenir la combinaison.

Quels ordinateurs portables sont compatibles avec le DATADESK 100 ?

Le DataDesk 100 est conçu pour accueillir la plupart des ordinateurs portables grâce à un système de fixation réglable (cales plastique et bandes velcro). Pour une compatibilité exacte, consultez le détecteur-produit sur www.dicota.com.

Comment fixer mon ordinateur portable dans la mallette ?

Deux possibilités : (1) Collez les quatre cales plastique sur le couvercle rabattable et fixez l'ordinateur avec des bandes velcro. (2) Collez directement les bandes velcro sur le couvercle et sur les côtés de l'ordinateur. En transport, arrimez toujours l'ordinateur avec les velcro sur le dessus du couvercle.

Puis-je utiliser le DATADESK 100 sans le couvercle ?

Oui, vous pouvez retirer la coque supérieure. Pour cela, ouvrez le couvercle à 60-70 degrés, puis faites-le glisser horizontalement vers la droite. Veillez à utiliser la mallette sur une surface stable.

Comment brancher et utiliser l'imprimante Canon iP100 avec la mallette ?

Placez l'imprimante dans l'emplacement dédié au fond de la mallette. Connectez le câble USB fourni à l'ordinateur et à l'imprimante. Pour l'alimentation, utilisez la fiche 220V connectée au bloc d'alimentation. Faites passer les câbles dans les renforts prévus pour éviter les dommages.

Que faire si les câbles sont coincés lors de la fermeture ?

Assurez-vous que tous les câbles sont bien rangés dans les compartiments et renforts avant de refermer. Si un câble est coincé, ouvrez délicatement la mallette et repositionnez-le. Ne forcez jamais la fermeture pour éviter d'endommager les câbles.

Puis-je recharger mes appareils à l'intérieur de la mallette ?

Oui, la mallette est équipée d'une alimentation secteur. Branchez le bloc d'alimentation de l'ordinateur et de l'imprimante aux prises 220V. Il est recommandé d'ouvrir la mallette pendant la charge pour permettre la ventilation.

Comment nettoyer et entretenir le DATADESK 100 ?

Utilisez un chiffon doux et sec pour nettoyer les surfaces. Évitez les produits abrasifs, les solvants et l'eau en excès. Protégez la mallette de la poussière et de l'humidité. Rangez-la dans un endroit sec.

Le DATADESK 100 est-il adapté au transport aérien ?

La mallette est conçue pour le transport d'un ordinateur portable et d'une imprimante. Vérifiez auprès de votre compagnie aérienne les restrictions de taille et de poids pour les bagages à main ou en soute.

MODE D'EMPLOI DATADESK 100 DICOTA

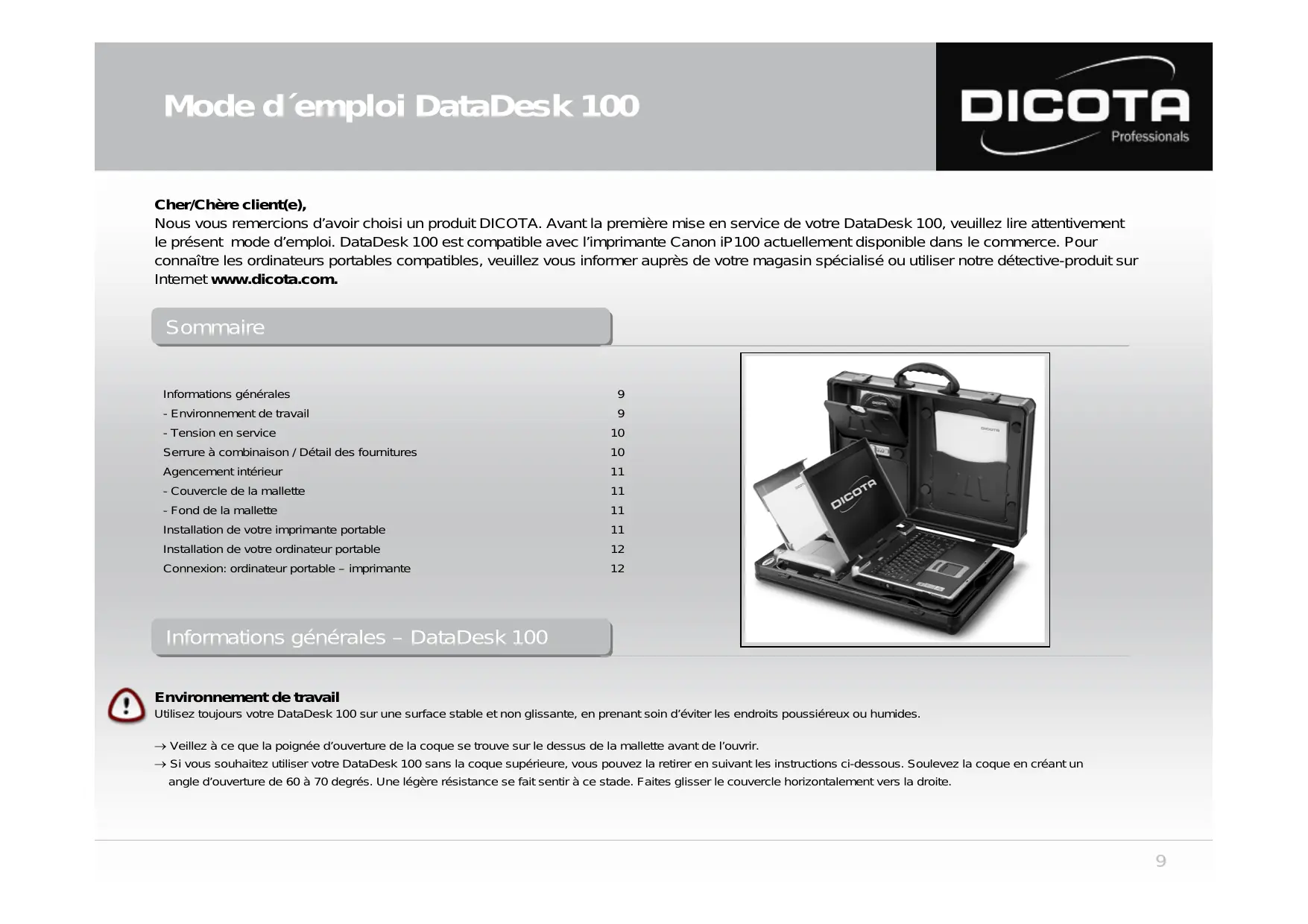

Mode d'emploi DataDesk 100

Page 9

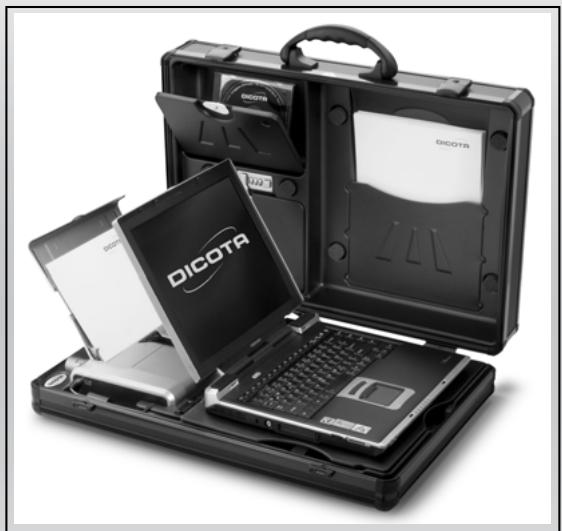

Nous vous remercions d'avoir choisi un produit DICOTA. Avant la première mise en service de votre DataDesk 100, veuillez lire attentivement le présent mode d'emploi. DataDesk 100 est compatible avec l'imprimante Canon iP100 actuellement disponible dans le commerce. Pour connaître les ordinateurs portables compatibles, veuillez vous informer auprès d'un magasin spécialisé ou utiliser notre détecteur-produit sur Internet www.dicota.com.

Sommaire

Informations générales 9

• Environnement de travail 9 - Tension en service 10

Serrure à combinaison / Détail des fournitures 10

Agencement intérieur 11

-Couvercle de la mallette 11 -Fond de la mallette 11

Installation de votre imprimante portable 11 Installation de votre ordinaire portable 12 Connexion : ordinateur portable - imprimante 12

Informations générales - DataDesk 100

Environnement de travail

Utilisez toujours YOUR DataDesk 100 sur une surface stable et non glissante, en prenant soin d'éviter les endroits poussiéreux ou humides.

→ Veillez à ce que la poignée d'ouverture de la coque se trouve sur le dessus de la mallette avant de l'ouvrir. → Si vous souhaitez utiliser votre DataDesk 100 sans la coque supérieure, vous pouvez la retirer en suivant les instructions ci-dessous. Soulevez la coque en créant un angle d'ouverture de 60 à 70 degrés. Une légère résistance se fait sentir à ce stade. Faites glisser le couvercle horizontalement vers la droite.

Évitez d'utiliser votre DataDesk 100 à proximité d'une source de chaleur intense (un radiateur, par exemple) et protégez-le des rayons du soleil! La notice d'utilisation de votre ordinateur portable et de votre imprimante vous donnera plus de renseignements sur la température de l'environnement de travail. Le couvercle de la mallette doit être impérativement ouvert lorsque vous utilisez cet ordinateur et votre imprimante. Lorsque les appareils ont été utilisés de façon intensive et durant une durée longue, il est important de ne pas refermer le couvercle immédiatement, pour permettre un refroidissement des équipements.

Tension en service / chargement

Veuillez raccorder le câble secteur à la mallette, puis à la source d'alimentation au moment de la mise sous tension. Il est recommandé d'ouvrir votre DataDesk 100 pour procéder au chargement des appareils!

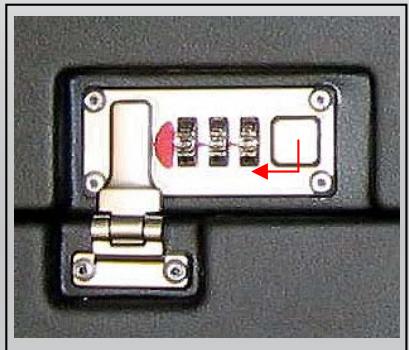

Instructions pour serrure à combinaison

Les serrures sont réglées à la fabrique pour s'ouvrir au numéro 0-0-0.

Réglez votre propre combinaison:

(1) Choisissez 3 chiffres que vous retiendrez facilement (adresse, téléphone, anniversaire). (2) Pressez sur le bouton et maintenance. Faites tourner les numéros jusqu'à la position désirée (utilisez la pointe d'un stylo à bille). Puis relâchez le bouton. (3) Votre serrure est maintenant réglée pour s'ouvrir aux numéros indiqués lorsque vous avez relâché le bouton.

Attention!

(4) Quand le bouton est en position ouverte, ne tournez les numéros que si vous voyez à vous les rappeler lorsque vous relâchez le bouton. (5) Le fabricant n'est pas responsable pour les dégâts résultant d'une mauvaise opération ou d'une utilisation abusive ou imprépre. Retirez la flèche rouge avant le réglage!

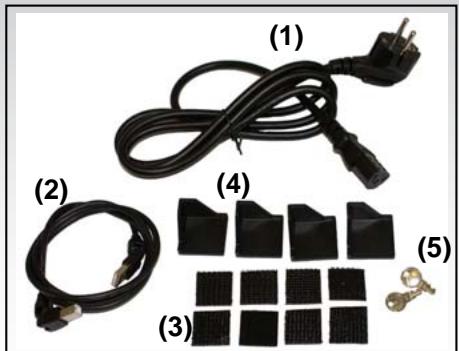

Détaillé des fournitures – DataDesk 100

(1) 1 fiche 220V (2) 1 câble d'imprimante USB à angle (orientable) (3) 8 bandes velcro 3M (autocollantes) (4) 4 cales en matière plastique nécessaires à la fixation du ordinateur portable (5) Mallette équipe d'une serrure, 2 clés

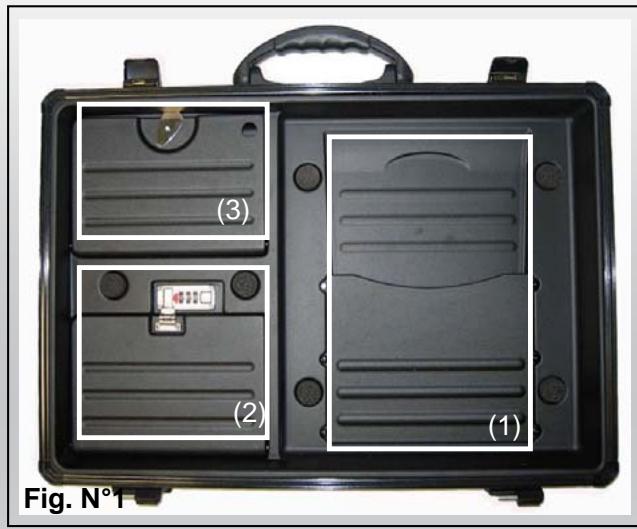

Couvercle (figure n°1)

(1) Compartiment papier et documents (2) Compartiment accessoires avec serrure à combinaison (3) Compartiment accessoires mobiles

Ouvrez vote DATADESK100

1) Retirez le couvercle rabattable du fond de la coque. Il vous servira d'espace de travail. 2) Disposez le connecteur de l'imprimante dans la partie avant de la coque (figure n°6). 3) Raccordez la fiche 8 EURO connectée à la prise 220V au bloc d'alimentation. (figure n°6) Fixez le bloc d'alimentation de l'imprimante à l'aide des deux bandes velcro prévues à cet effet. 4) Introduisez le câble d'alimentation de l'imprimante dans le renforcement prévu à cet effet (sous le couvercle rabattable) en le faisant glisser le long de l'imprimante (figure n°3). Assurez-vous de la bonne mise en place du câble pour éviter d'endommager le câble d'imprimante (par pression). 5) Connectez l'imprimante à la prise d'alimentation.

Fond de la mallette (figure n°2)

(1) Emplacement dédié pour votre imprimante (Canon iP100) (2) Accessoires de pose des câbles (3) Compartiment de rangement pour papier imprimé (4) Compartiment de rangement pour connecteurs ordinateur portable aux fiches 8 EURO (avec/ sans conducteur de protection) (5) Compartiment de rangement pour connecteurs imprimante aux fiches 8 EURO (avec/ sans conducteur de protection) (6) Sangle

Fig. N°3

Installation de votre ordinateur portable

1) Disposez le connecteur de l'ordinateur portable dans la partie arrêtée de la coque. 2) Raccordez la fiche 220 V au bloc d'alimentation de l'ordinateur portable. 3) Faites passer le câble de connexion en tension sous le couvercle dans le renforcement prévu à cet effet, de façon à assurer la protection du câble lorsque le couvercle est fermé. 4) Connectez l'ordinateur portable à la prise d'alimentation.

Deux possibilités de fixation de votre ordinateur portable s'offrent à vous:

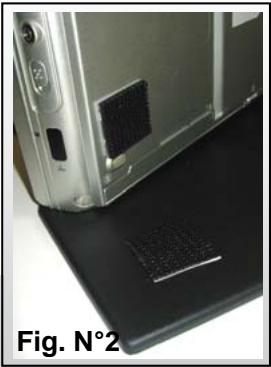

1) Soit vous vous servez des quatre cales en plastique en les collant à l'aide des 8 bandes velcro 3M (figure n°1). 2) Soit vous utilisez les bandes velcro 3M autocollantes en les collant directement, deux par deux, sur le dessus du couvercle rabattable et sur les parties latérales de votre ordinateur portable (figure n°2).

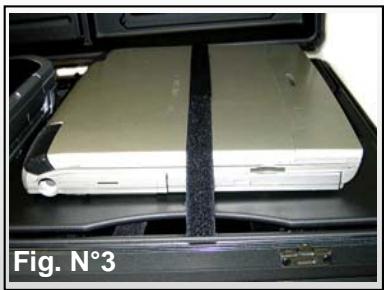

Arrimez systématiquement votre ordinateur portable à l'aide des bandes velcro sur le dessus du couvercle en cas de transport (figure n°3)!

Connexion ordinateur portable - imprimante

Deux possibilités de connexions au besoin:

Raccordez votre imprimante Canon iP100 et votre ordinateur portable à l'aide du câble USB livré avec les fournitures accessoires.

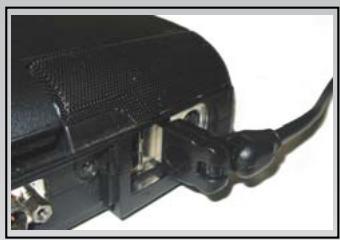

Ici aussi, veillez au bon passage des câbles. Faites passer le câble d'imprimante USB autour de l'imprimante ou sous l'imprimante. Faites en sorte que le câble d'imprimante USB n'entrave pas la sortie des feuilles de papier pour éviter les bourrages!

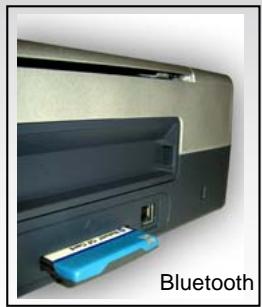

2) Le transfert des données entre l'imprimante et le ordinateur portable est réalisé par Bluetooth : Bluetooth est une nouvelle technologie de réseau sans fil permettant de relier les appareils entre eux sans liaison filaire. La connexion des données se fait par l'intermédiaire d'une interface interne ou d'un lecteur PC card. Un lecteur compact flash assure le traitement et la connexion des données de l'imprimante.

Attention!

Veillez à ce que les câbles soient rangés avant de refermer votre mallette pour éviter de les coincer!
