BEDIENUNGSANLEITUNG SR124DVC POLK AUDIO

CARATTERISTICHE TECHNICHE

	SR104	SR104DVC	SR124	SR124DVC
Diametro nominale	10in. (25,4cm)	10in. (25,4cm)	12in. (30,48cm)	12in. (30,48cm)
Diametro totale	10,26in. (26,06cm)	10,26in. (26,06cm)	12,45in. (31,62cm)	12,45in. (31,62cm)
Diametro foro di montaggio	9,1in. (23,11cm)	9,1in. (23,11cm)	11in. (27,94cm)	11in. (27,94cm)
Diametro cerchio dei fori di bullonatura	9,64in. (24,49cm)	9,64in. (24,49cm)	11,68in. (29,67cm)	11,68in. (29,67cm)
Diametro magnete	7in. (17,78cm)	7in. (17,78cm)	7in. (17,78cm)	7in. (17,78cm)
Profondità di montaggio	7in. (17,78cm)	7in. (17,78cm)	7,6in. (19,3cm)	7,6in. (19,3cm)
Dislocamento driver	0,12 cu. ft. (3,34L)	0,12 cu. ft. (3,34L)	0,14 cu. ft. (3,96L)	0,14 cu. ft. (3,6L)
Risposta in frequenza	25-200Hz	25-200Hz	20-200Hz	20-200Hz
Capacità termica	700W	700W	700W	700W
Potenza di picco	1400W	1400W	1400W	1400W
Impedenza nominale	4 Ohms	Dual 4 Ohms	4 Ohms	Dual 4 Ohms
Sensibilità (2,83 V)	87dB	90dB@2 Ohms, 84dB@8 Ohms	88dB	91dB@2 Ohms, 85dB@8 Ohms
Peso netto	24,5 lb. (11,1kg)	24,5 lb. (11,1kg)	26,5 lb. (12,0kg)	26,5 lb. (12,0kg)

PARAMETRI THIELE/SMALL

	SR104	SR104DVC	SR124	SR124DVC
Fs	35Hz	36Hz	29Hz	30Hz
Qts	0,47	0,55	0,53	0,55
Qes	0,5	0,6	0,58	0,6
Qms	6,8	8,0	6,9	8,0
Vas	22L	22L	53L	53L
Xmax Lineare (una direzione)	0,64in.	0,64in.	0,64in.	0,64in.
	16,25mm	16,25mm	16,25mm	16,25mm
Re	3,5 Ohms	7,0 Ohms (series)	3,5 Ohms	7,0 Ohms (series)
		1,75 Ohms (parallel)		1,75 Ohms (parallel)
Mms	164g	155g	200g	183g
Cms	125um/N	125um/N	155um/N	150um/N
BI	15,5T-m	19T-m (series)	15,5T-m	19T-m (series)
		9,3T-m (parallel)		9,3T-m (parallel)
Sd	346,36 sq.cm.	346,36 sq. cm.	499 sq. cm.	499 sq. cm.
	53,69 sq. in	53,69 sq. in.	77,35 sq. in.	77,35 sq. in.

WICHTIGESICHERHEITSHINWEISEVOR BEDIENUNG DERGERÄTE DURCHLESEN

1. Lesen Sie diese Anweisungen durch
2. Behalten Sie diese Anweisungen.
3. Beachten Sie alle Warnhinweise.
4. Folgen Sie allen Anleitungen.
5. Verwenden Sie diese Geräte nicht in der Nähe von Wasser.
6. Reinigen Sie sie nur mit einem trockenen Tuch.
7. Blockieren Sie keine Luftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Höhe von Wärmequellen wie Heizkörpm, Warluft-eintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern).
9. Verwenden Sie ausschließlich vom Hersteller empfohlene Zusatzgeräte/Zubehör.
   10.Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführren. Eine Wartung ist nötig, wenn das Gerät auf irgendene Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschüttungen von Flüssigkeiten, durch das Hineinfallen von Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallengelassen wurde.
10. WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringn, ist diese Gerät vor Regen oder Feuchtigkeit zu schützen, und mit Flüssigkeit gefüllte Gefäße, wie Vasen, sollen nicht auf thisem Gerät platziert werden.

Entsorgung - Die Entsorgung deses Produkte kann bestimmen internation-alen, nationaIen und/oder ortlichen Gesetzen und/oder Vorschriften unterliegen. Detaillierte Informationen hierzu erhalten Sie von dem Fachhandler, bei dem Sie这点es Produkt

gekauf haben, oder vom Polk Audio-Importeur/Vertrieb in Ihr dem Land. Eine Liste von Importeuren/Vertriebsfirmen für Polk Audio erhalten Sie auf der Polk Audio-Website www.polkaudio.com oder von Polk Audio, 5601 Metro Drive, Baltimore, Maryland 21215, USA - Telefon: [phone].

WARNING

Leiser stellen und zuhören!

Wenn Sie ihre Ohren den hohen Dezibelwerten aussetzen, die these Produkt erzeugen kann, kann dies zu dauer-haften Horschaden führen. Wenn Sie these Produkte mit voller Lautstärke einset-zen, tun Sie dies auf eigenes Risiko.

SICHERE BETRIEBSGRENZEN

Wenn ein Veränder, ungeachtet seiner Leistung in Watt, lautere Musik abpielt, als er bei niedriger Verzerrung produzieren kann, kann dies die Laufsprecher beschädigen. Dies ist mein stärher als die 12- oder 1-Uhr-Position des Lautstärkereglers. Bei einem Betrieb mit dieser Laufsärke kann der Veränder sehr hohe, hörbare Verzerrungen erzeugen, welche die Musik rau und grob klingen halten können. Entgegen der verbriefeten Ansicht ist es wahrscheinlicher, dass ein Laufsprecher dadurch beschädigt wird, dass man zu viel Lautstärke aus einem schwachen Veränder oder Receiver Herausholen will, als dass man einen zu starken verwendet.

ERFORDERLICH EINARBEITUNG-SPERIODE

SR-Subwoofer benötigen eine Einarbeitungsperiode, da die Aufhängung (Zentriemembranen und Sicke) bei brand neuen Geräten noch steif ist. Wir empfehlen, den SR-Subwoofer für etwa 40-60 Stunden mit mäßiger Lautstärke zu playen, bevör Sie den Sound voll aufdrehen. Und zweitens wird durch die Einarbeitungsperiode die Aufhängung gelockert, was besseres Einschwingverhalten und niedrigere Bassfrequenzen garantiert.

ÜBERPRÜFUNG DES INHALTS

Im Karton Ihres Subwoofoers sollenn Sie Folgendes finden:

1 SR-Subwoofer & Dichtung
1 SR-Subwoofer-Handbuch
1 Online-Registrationskarte
1 Sie für die vordere Schallwand 1,9 bis 2,5 cm

Inspizieren Sie Ihr(n) Subwooferitte sorgfältig. Verständigen Sie ihren Polka Audio-Fachhandler, falls Sie Schaden oder fehlende Teile bemerken. Die Kundendienstabteilung von Polk Audio ist Mo-Fr, 9-18 Uhr (US-Ostkusteinzeit) unter der Nummer 800-377-7655 (nur USA und Kanada, außerhalb der USAitte [phone] anrufen) oder per E-Mail unter [e-mail] erreichbar. Behalten Sie den Karton und das

Verpackungsmaterial, da diese Ihr(n) Subwoofer bei einem etwaigen Transport am besten schützen.

ALLGEMEINE BESCHREIBUNG

Die technische Perfektion und extreme Leistung, die bereits im System SR6500 vorhanden war, wurde jetzt in zwei neuen Subwoofern verwirklicht, dem SR124 und SR104. Beide Modelle bieten Hochleistungsbass aus kleinen, geschlossenen Gehäusen (24,9 I beim SR124 und 18,7 I beim SR104).

LEISTUNGS-MERKMALE

• Sowohl mit Einzel- wie auch mit Doppel-Schwingspule (4 Ohm) erhältlich.
• Ein Schwingspulenträger (6,35 cm) aus Glas/Epoxyharz, der mit vier Schichten von dickem, hochtemperaturfestem Aluminiumdraught umwickelt ist, bietet die höchste Leistung (700 Watt Dauerleistung) und Zuverlösigkeit in der Geschichte von Polk Audio.
  Die Schwingspule wird mittels eines umfangreichen Netzwerkes von Öffnungen im Polschuh und Korb mit Kühlung angeblasen.
• Speziell entworfene gebogene Leitbleche glätten den Luftstrom, um Turbulenzen zu vermeiden, die zu Störgeräussen und Aussetzern führen können.
• Doppel-Zentriermembranen kontrollierenden Langhub der Membran und garantieren einen festen, detailierten und musikalischen Bass.
  Polks Klippel Distortion Analyzer, der mit Lasertechnologie das Verhalten von Treibern misst und optimiert, verbessert die Linearität, verringgert Verzerrungen und glättet und erweiter den Frequenzgang.
• Die Zentriermembranmanschette zwischen den beiden Zentriermembranen sorgt für eine prazise Ausrichtung der Schwingspule.
  Die Manschette verringt auch die Belastung der Aufhängung und verlangert dadurch die Lebensdauer des Systems.
  Die ABS-Membran mit Kettenkurvenform hat eine natürlich starke und stabile Geometrie für extrem verzerrungsarmen Bass.
  Massiver Druckgussaluminium-Korb.
  Die Nitrilkautschuk-Sicke dampf verzerrende Resonanzen und halt selbst schwierigste Auto-Umgebungen aus.
• Terminals mit Innensechskantschlüssel für saubere, professionelle Anschlüsse können Lautspricherdraht bis zu Gauge 8 verwenden.

DATEN

	SR104	SR104DVC	SR124	SR124DVC
Nenndurchmesser	10in. (25,4cm)	10in. (25,4cm)	12in. (30,48cm)	12in. (30,48cm)
Gesamtdurchmesser	10,26in. (26,06cm)	10,26in. (26,06cm)	12,45in. (31,62cm)	12,45in. (31,62cm)
Durchmesser des Befestigungslöchs	9,1in. (23,11cm)	9,1in. (23,11cm)	11in. (27,94cm)	11in. (27,94cm)
Schraubenlochkreis	9,64in. (24,49cm)	9,64in. (24,49cm)	11,68in. (29,67cm)	11,68in. (29,67cm)
Magnetdurchmesser	7in. (17,78cm)	7in. (17,78cm)	7in. (17,78cm)	7in. (17,78cm)
Befestigungstiefe	7in. (17,78cm)	7in. (17,78cm)	7,6in. (19,3cm)	7,6in. (19,3cm)
Treiberhub	0,12 cu. ft. (3,34L)	0,12 cu. ft. (3,34L)	0,14 cu. ft. (3,96L)	0,14 cu. ft. (3,96L)
Frequenzgang	25-200Hz	25-200Hz	20-200Hz	20-200Hz
Thermale Belastbarkeit	700W	700W	700W	700W
Nennimpedanz	1400W	1400W	1400W	1400W
Nominal Impedance	4 Ohms	Dual 4 Ohms	4 Ohms	Dual 4 Ohms
Empfindlichkeit (2,83 V)	87dB	90dB@2 Ohms,84dB@8 Ohms	88dB	91dB@2 Ohms,85dB@8 Ohms
Nettogewicht	24,5 lb. (11,1kg)	24,5 lb. (11,1kg)	26,5 lb. (12,0kg)	26,5 lb. (12,0kg)

THIELE-SMALL PARAMETERS

	SR104	SR104DVC	SR124	SR124DVC
Fs	35Hz	36Hz	29Hz	30Hz
Qts	0,47	0,55	0,53	0,55
Qes	0,5	0,6	0,58	0,6
Qms	6,8	8,0	6,9	8,0
Vas	22L	22L	53L	53L
Xmax Linear (eine Richtung)	0,64in.	0,64in.	0,64in.	0,64in.
	16,25mm	16,25mm	16,25mm	16,25mm
Re	3,5 Ohms	7,0 Ohms (seriell)	3,5 Ohms	7,0 Ohms (seriell)
		1,75 Ohms (parallel)		1,75 Ohms (parallel)
Mms	164g	155g	200g	183g
Cms	125um/N	125um/N	155um/N	150um/N
BI	15,5T-m	19T-m (seriell)	15,5T-m	19T-m (seriell)
		9,3T-m (parallel)		9,3T-m (parallel)
Sd	346,36 sq.cm.	346,36 sq. cm.	499 sq. cm.	499 sq. cm.
	53,69 sq. in	53,69 sq. in.	77,35 sq. in.	77,35 sq. in.

EMPFOHLENE

GROSSE FÜR

GESCHLOSSENGEHAUSE

SR104/SR104DVC—0,66cu. ft. (18,7L) netto

Wichtig: Der Treiberhub (0,12 cu ft/3,34L)

mussumGesamtvolumenhinzugezahlterwen.

SR124/SR124DVC—0,88 cu. ft. (24,9L) netto

Wichtig: Der Treiberhub (0,14 cu ft./3,96L)

muss zum Gesamtvolumen hinzugezahlt werden.

WICHTIGE

INSTALLATIONSHINWEISE:

SR-Subwoofer sind schwer:

Der SR104 wiegt 11,1 kg.

Der SR 124 wiegt 12,02kg

Um den Subwoofer im Gehäuse richtig zu Unterstützung, sollen den Sie für die vordere

Schall-wand 1,9 bis 2,5 cm dicke

Faserplatten verwenden.

Wenn Sie den SR-Subwoofer mit dem Magnet nach außen gerichtet montieren wollen, müssen Sie sicherstellen, dass die Vorbohrungen Klein sind und dass Sie Befestigungsschrauben mit einem sich gut einschrauben den Gewinde verwenden, so dass der Subwoofer sicher in der Schallwand sitzt.

Umfassende Details über den Bau eines Gehäuses für den SR-Subwoofer finden Sie bei: polkaudio.com/car/toilbox/subboxplans/.

2 Ohm-Verdrahtung

Zwei parallel geschaltete 4 Ohm-Subwooferieten eine Belastung von 2 Ohm Vergewissem Sie sich, dass Ihr Verstärker bei der Konfiguration im Brückenmodus unter Ohm stabil ist. Vor der Verdraughtung in dieser Konfigurationsollten Sie sich das Handbuch des Verstärkers ansehen.

HINWEIS: SR SVC-Subwoofer: An der Klemmleiste sind sowohl die positiven als auch andere negative Terminals jeweils miteinander verdrahtet. Dadurch ist es leichter, weitere Subwoofer parallel geschal-tet an ihren Verstärker anzuschlieben.

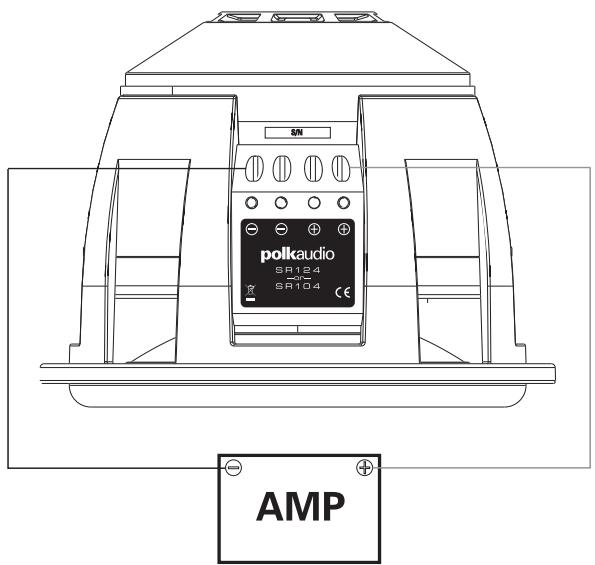

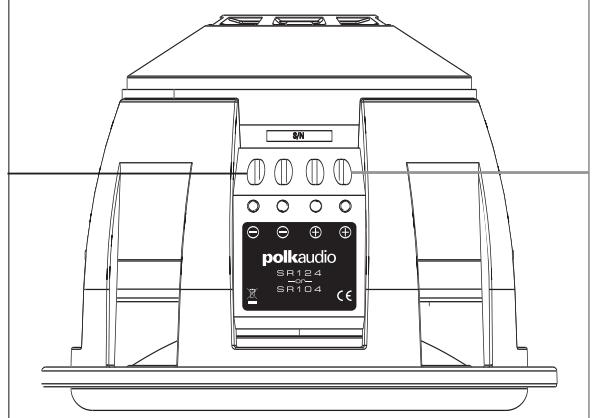

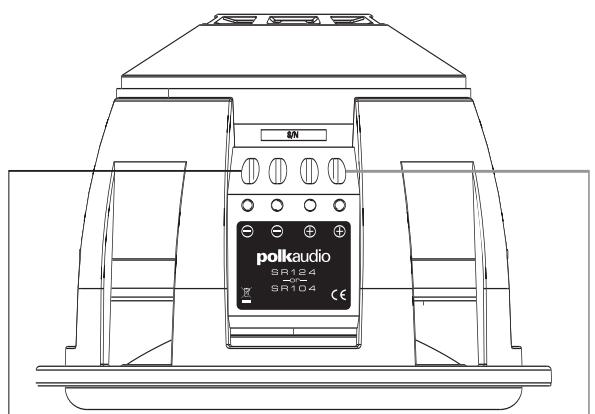

VERDRAHTUNG FÜR SR104/124-SUBWOOFER MIT EINER SCHWINGSPULE

Einzelverdraughtung (4 Ohm)

AMP

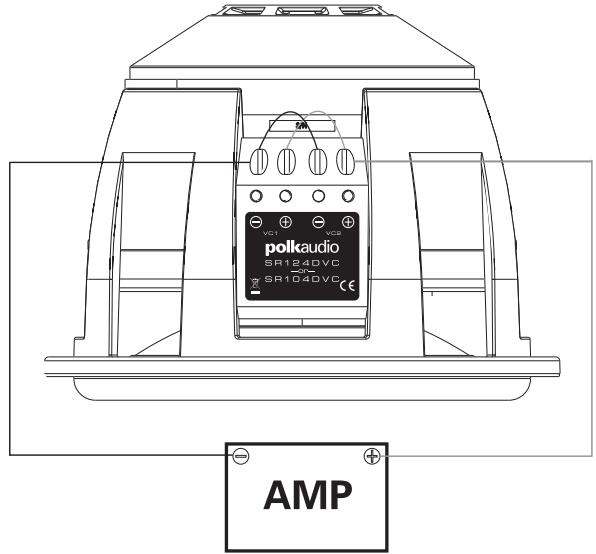

VERDRAHTUNG FÜR SR104/124DVC-SUBWOOFER MIT DOPPELTER SCHWINGSPULE
2 Ohm-Parallel-Verdraughtung

Hinweis: Die Schwingspulen des SR104/124DVC sind werksseing in einer parallelen 2 Ohm-Konfiguration verdrahtet. Es ist keine weitere Verdrahtung nötig.

AMP

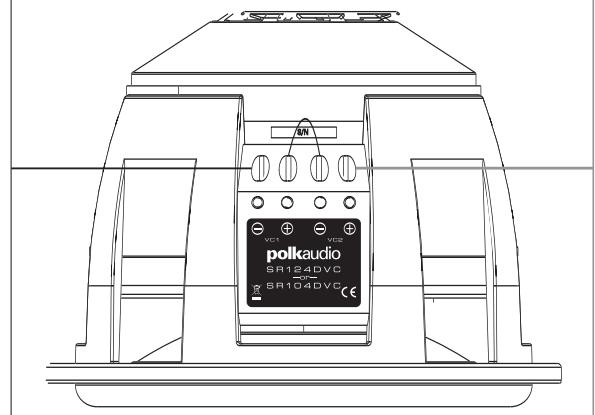

2,6 Ohm-Seriel/Parallel-Verdraughtung

Hinweis: Die Modelle SR104/124DVC sind in einer seriell/parallelen 2,6 Ohm-Konfiguration verdrahtet. Merken Sie sichitte die Position der Steckbrücken fur diese Verdrahtung.

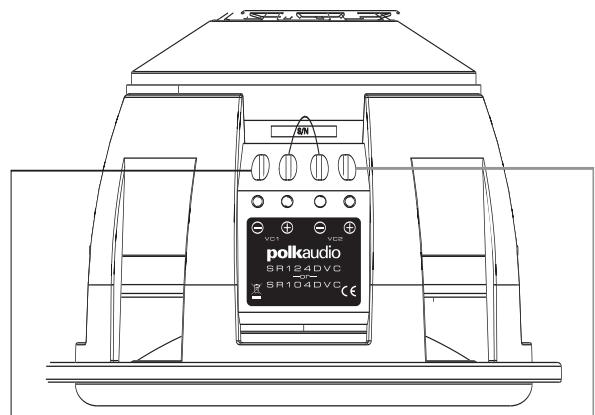

4 Ohm-Seriell/Parallel-Verdrahtung

Hinweis: Die Modelle SR104/124DVC sind in einer seriell/parallelen 4 Ohm-Konfiguration verdrahtet. Merken Sie sichitte die Position der Steckbrücken fur diese Verdrahtung.
