SR124DVC - Altoparlante auto POLK AUDIO - Manuale utente e istruzioni gratuiti

Marca	POLK AUDIO
Modello	SR124DVC
Tipo di prodotto	Altoparlante per auto (subwoofer)
Diametro nominale	12 pollici (30,48 cm)
Diametro esterno	12,45 pollici (31,62 cm)
Profondità di montaggio	7,6 pollici (19,3 cm)
Peso	26,5 lb (12,0 kg)
Impedenza nominale	Duale 4 Ohm (cablaggio parallelo di fabbrica: 2 Ohm)
Sensibilità (2,83 V)	91 dB @ 2 Ohm, 85 dB @ 8 Ohm
Risposta in frequenza	20 - 200 Hz
Potenza RMS	700 W
Potenza di picco	1400 W
Bobina mobile	Doppia bobina, 2,5 pollici, 4 strati filo di alluminio ad alta temperatura
Materiale del cono	ABS, geometria catenaria
Materiale della sospensione	NBR (gomma nitrilica)
Cestello	Alluminio fuso massiccio
Volume d'aria consigliato	0,88 ft³ netti (24,9 L) + volume trasduttore 0,14 ft³ (3,96 L)
Periodo di rodaggio	40 a 60 ore a volume moderato
Accessori inclusi	Subwoofer, guarnizione di tenuta, manuale utente, scheda di registrazione, chiave Allen 2,5 mm
Garanzia	3 anni (parti e manodopera)
Manutenzione e pulizia	Pulire solo con un panno asciutto. Non esporre all'acqua o all'umidità.
Sicurezza	Rispettare le istruzioni di installazione. Rischio di danni all'udito a volume eccessivo. Utilizzare solo con amplificatore adatto.

Domande frequenti - SR124DVC POLK AUDIO

Qual è la potenza RMS del SR124DVC?

La potenza RMS (capacità termica) è di 700 watt, con una potenza di picco di 1400 watt.

Come cablare il SR124DVC a 2 ohm?

Il SR124DVC è un modello a doppia bobina da 4 ohm ciascuna. La fabbrica lo cabla in parallelo con ponticelli interni, ottenendo un'impedenza di 2 ohm. Non è necessario alcun cablaggio aggiuntivo.

Quale volume di cassa è consigliato per il SR124DVC?

Il volume netto consigliato per una cassa sigillata è di 0,88 piede cubo (24,9 litri). È necessario aggiungere il volume del trasduttore (0,14 ft³ o 3,96 L) per ottenere il volume totale.

Qual è il periodo di rodaggio necessario?

Un periodo di rodaggio di 40 a 60 ore a volume moderato è consigliato per ammorbidire la sospensione e ottenere prestazioni ottimali.

Quale amplificatore utilizzare con il SR124DVC?

Si consiglia di utilizzare un amplificatore stabile a 2 ohm (cablaggio parallelo di fabbrica) in grado di erogare almeno 700 watt RMS senza distorsione. Verifica le specifiche del tuo amplificatore.

Quali sono le dimensioni di montaggio del SR124DVC?

Il diametro del foro di montaggio è di 11 pollici (27,94 cm) e la profondità di montaggio di 7,6 pollici (19,3 cm). Il cerchio dei fori per bulloni è di 11,68 pollici (29,67 cm).

Come mantenere e pulire il subwoofer?

Pulisci l'esterno con un panno asciutto. Non utilizzare acqua, solventi o detergenti. Evita l'esposizione all'umidità e alla pioggia.

Quali accessori sono inclusi nella scatola?

La scatola contiene: 1 subwoofer SR, una guarnizione di tenuta, un manuale utente, una scheda di registrazione online e una chiave Allen da 2,5 mm.

Qual è la garanzia del SR124DVC?

Polk Audio offre una garanzia limitata di 3 anni (parti e manodopera) per l'acquirente originale. La registrazione online è consigliata entro 10 giorni dall'acquisto.

Il SR124DVC è compatibile con un'installazione in superficie (magnete all'esterno)?

Sì, è possibile montare il subwoofer in superficie con il magnete all'esterno della cassa, a condizione di utilizzare viti a filetto aggressivo e un pannello acustico in MDF da 3/4 di pollice.

MANUALE UTENTE SR124DVC POLK AUDIO

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attentione alle awertenze.
4. Seguire tutte le istruzioni
5. Nonutilizzarequesto apparato vicino all'acqua.
6. Pulire solo con un panno asciutto.
7. Non bloccare alcuna aperture per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.
8. Non installare vicino a fonti di calore come ad esempio radiatori, camini, stufe o altre apparecchiature che generino calore, inclusi gli amplificatori.
9. Utilizzare solo gli accessori forniti dal fabbricante.
10. Contattare personale di assistenza qualificato per qualsiasi intervenzione di assistenza. Ottenere assistenza se l'apparato è danneggiato in alcun modo, per esempio se si hanno danni alla spina o al cavo di alimentazione, se è stato versato del liquido, se l'apparato è stato esposto a pioggia o umidità, se non funziona normalmente o se è caduto.
    11.AVERTENZA: per evitare i rischi di incendio e di scossa elettrica, non esporre l'apparato alla pioggia o all'umidità e non posizionale sull'unità alcun contentatore contente un liquido, come ad esem pio un vaso.

Smaltimento del prodotto -Seguire le norme internazionali, nazionali e locali per lo smaltimento di questo prodotto. Per ulteri informazioni, contattare il proprio rivenditore oppure l'importatore/distributore nel proprio Paese. Per ottenere un

elenco di importatori/distribitori, visitare il sito Web Polk Audio www.polkaudio.com oppure contattare Polk Audio all'indirizzo 5601 Metro Drive, Baltimore, Maryland 21215, USA -Telefono: [phone].

AVERTENZA

Abbassare il volume per ascoltare! L'ascolto ai livelli elevati di decibel possibili con questo prodotto cui causare la perdita permanente dell'udito. Se I'utente ascolta al volume massimo, lo fa a proprio rischio e pericololo.

LIMITI AL FUNZION-AMIENTO SICURO

Se un amplificatore viene utilizzato a un volume di ascolto maggiore di quanto è in grado di produrre a bassi livelli di distorsione, independentemente alla potenza, ciò cui danneggiare i diffusori. Solitamente ciò corrisponde al livello del controllo del volume nella posizione "ore 12 o ore 1." L'utilizzo a questo livello può causare notevoli distorsioni udibili nell' amplificatore, producendo un suono sgradevole. Molte personone non sanno che un volume elevato da un amplificatore o un ricevitore a bassa potenza può causare più anni di quello proveniente da una unità ad alta potenza.

PERIODO DI RODAG-GIO OBBLIGATORIO

Per i subwoofer SR è necessario un periodo di rodaggio, poiché la sospensione (centratore e surround) è rigida quando è nuova. Si consiglia di utilizzato il subwoofer SR a livelli di volume limitati per un periodo compreso tra 40 e 60 ore prima di aumento notevolmente il volume. Inoltre, un periodo di rodaggio permette di ammorbidire la sospensione e di ottenera una Frequenza dei bassi minore.

COMPLETARE L'INVENTARIO

All'internodel contentotredei subwoofer, troverete:

1 Subwoofer SR e relativa guarnizione
1 Manuale del subwoofer SR
1 Scheda per la registrazione in linea
1 Una chiave a brugola da 2,5 mm

Ispezionare i subwoofer con attenzione. Nel caso in cui si notino danni o parti mancanti, notificare il proprio rivenditore Polk Audio. Il servizio assistenza clienti Polk Audio è disponibile dalle 9.00 alle 18.00, fuso orario orientale, dal lunedi al venerdi, al numero 800-377-7655 (solo negli USA e nel Canada; da altri paesi chiamare il numero [phone]) o tramite e-mail all'indirizzo [e-mail]. Conservare la scatola e i materiali d'imballaggio per proteggere i subwoofer nel caso in cui fosse necessario trasportarli.

DESCRIZIONEGENERALE

La stessa attenzione alla qualità e alle prestazioni che ha contraddistinto ilsystema SR6500 è stata applicata a due nuovi subwoofer, il SR124 e il SR104. Entrambi i modelli sono stati concepiti in modo da generare bassi di qualità da primato quando installati in casse sigillate di piccole dimensioni (25 litri per il SR124 e 18,7 litri per il modello SR104).

CARATTERISTICHE

• Disponibile in configurazioni con voice coil singolo o doppio da 4 Ohm.
• Un supporto per voice coil in vetro/resina da 6,4 cm avvolto con quattro strati di cavi in alluminio spesso per alte temperature che permettono di ottenere un capacité termica (700 Watt di potenza continua!) ed affidabilità maggiore di qualiasi prodotto Polk Audio precedente.
• Il voice coil è immerso nell'aria di raffreddamento grazie a un'ampia rete di aperture nel polo e nel cesto.
• Le palette curve addolciscono il flusso dell'aria per evitare eventuali turbolenze che potrebbero causare rumori e "sbuffi."
• I doppi concentratori controllano con precisione l'escursione notevole del cono, ottenendo bassi "compatti" e ricchi di dettagli e di musica.
• L'analizzatore della distorsione Klippel di Polk utilizza la technologia laser per misurare e ottimizzare la linearità, minimizare

la distorsione e appiattire ed estendere la risposta in frequenza.

• Il colletto centratore, inserito tra i due centratori, garantisce un allineamento preciso del voice coil. Il colletto riduce inoltre la tensione sulla sospensione, augmentando la durata dell'unità.
• Cono ABS con geometria catenaria, una forma solida e stabile per bassi con distorsione minima.
• Cesto in alluminio pressofuso massiccio.
• Surround in gomma nitrilica (NBR) che smorza le frequenze di risonanza che generano distorsione nei veicoli.
• Terminali a chiave esagonale per collega-menti puliti e professionali che permiet-sono di utilizzato cavi di spessore massimo di 8 AWG.

SR104/SR104DVC—0.66cu. ft. (18.7L) netti— Importante: Aggiungere il volume di dislocamento del driver (0.12 cu ft/3.34L) al volume totale.

SR124/SR124DVC—0.88 cu. ft. (24.9L) netti— Importante: Aggiungere il volume di dislocamento del driver (0.14 cu ft./3.96L) al volume totale.

NOTE IMPORTANTI PER L'INSTALLAZIONE:

I subwoofer SR sono pesanti:
II SR104/SR104DVC pesa 24,5 lb. (11,1kg).
II SR124/SR124DVC pesa 26,5 lb. (12,0kg).

Per sostenere adeguatamente il subwoofer nella cassa, utilizzato MDF da 19-25 mm per il baffle anteriore.

Se si desidera montare il subwoofer SR con il magnete rivolto verso l'esterno, verificare che i fori pilota siano di piccole dimensioni e utilizzare viti di montaggio con una filettatura incisiva che permetta di fissare bene il subwoofer nella parete.

Per informazioni dettagliate su come costruire una cassa sigillata per il subwoofer SR, visitare: polkaudio.com/car/tooblox/subboxplans/.

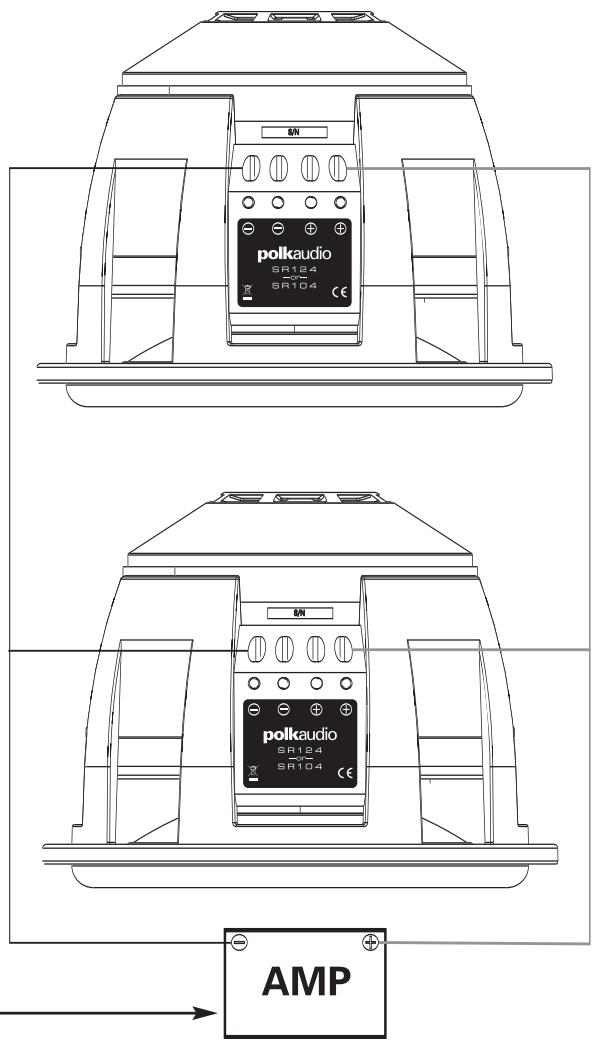

Cablatura a 2 Ohm

Due subwoofer da 4 Ohm cablate in parallelo presentano un carico di 2 Ohm. Verificare che l'amplificatore sia stabile con un carico d'impenenza di 2 Ohm quando è in configurazione a ponte. Prima di eseguire la cablatura utilizzando esta configurazione, consultare il manuale dell'utente dell'amplificatore.

NOTE: Nei subwoofer SR SVC, i due terminali positivi sono collegati tra loro e i due terminali negativi sono collegati tra loro. Questo permette di cablare disponibile ulteriori subwoofer all'amplificatore in parallelo.nei subwoofer SR SVC, i due terminali positivi sono collegati tra loro e i due terminali negativi sono collegati tra loro. Questo permittedi cablare disponibile ulteriori subwoofer all'amplificatore in parallelo.

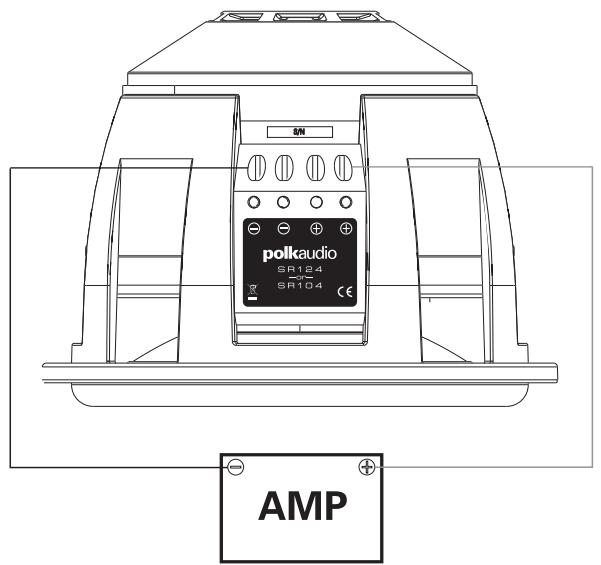

Cablatura singola a 4 Ohm

CABLATURA PER I SUBWOOFER

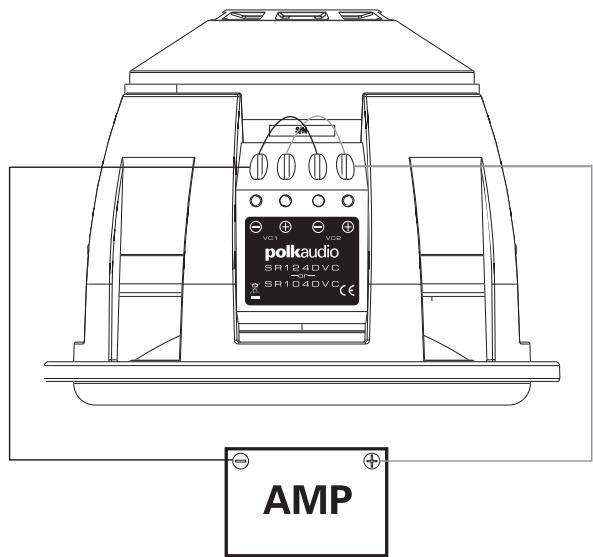

Cablatura a 2 Ohm in parallelo

Note: I voice coil SR104/124DVC sono cablate in una configurazione in parallelo da 2 Ohm alla fabbrica. Non è necessaria un'ulteriore cablatura.

AMP

AMP

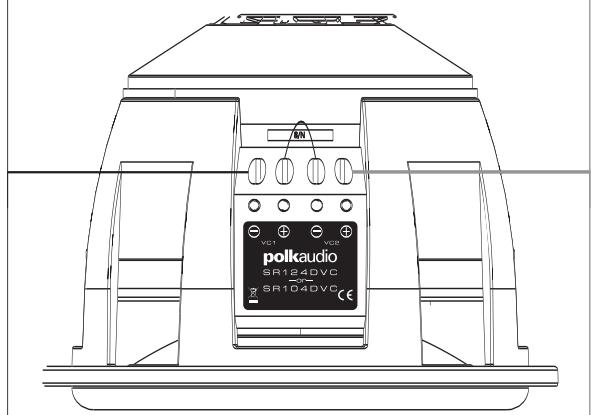

Cablatura a 2,6 Ohm in parallelo

Note: I SR104/124DVC sono cablate in una configurazione in series/parallelo da 2,6 Ohm. Notare la posizione dei ponticelli per cette cablatura.

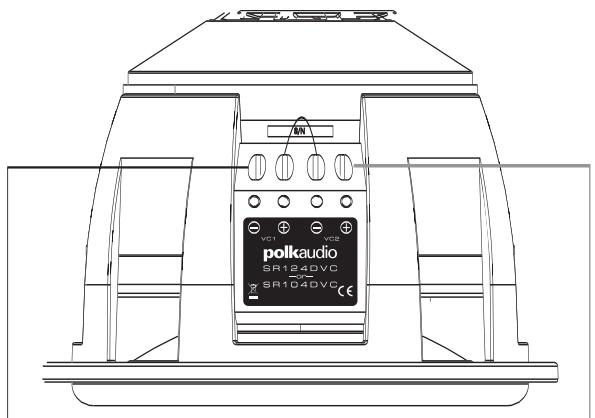

Cablatura a 4 Ohm in série/parallelo

Note: I SR104/124DVC sono cablate in una configurazione in -serie/parallelo da 4 Ohm. Notare la posizione dei ponticelli per questa cablatura.
