BEDIENUNGSANLEITUNG ATLAS BEGLEC

Bedienungsanleitung DU

WARNING: GEFAHR! Setzen sie die Linse niemals direkter Sonneneinzahlung aus, auch nicht für eine kurze Zeit! Die direkte Sonneneinzahlung kann das Gerät zerstären oder zum brennen bringen!

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES-DESHACERSE DELAPARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb diesen JBSystems®-Produkt entschieden haben.itte lessen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.
• Innovativer DMX-gesteuerter LED-Moonflower.

• Mit 52 leistungsstarken LEDs (R=16 + G=12 + B=12 + W=12):

• Extrem leuchtende Farben verglichen mit Halogenlampen-Effekten

• Dynamischere Effekte verglichen mit Halogenlampen-Effekten
  Sehr konturscharfe weiße, blaue, rote und grüne Strahlen
• Kein Lampenaustausch erforderlich!
• Verwendet LEDs mit extrem länger Lebensdauer!
• Praktisch keine Wärmeentwicklung
  Sehr geringe Leistungsaufnahme

• Geringes Gewicht (keine Lampen-Trafos erforderlich)

• 0-100% Dimmer und ultra schnelle Strobe-Funktion

• Ausgezeichnete voreingestellte Programme für wunderschöne abwechselungsreiche Lightshows:

• DMX-Steuierung: 4 Kanäle

• Standalone: musikgesteuert mit eingebautem Mikrofon
• Master/Slave: wunderbar synchronisierte Shows

Wahlweise CA-8-Fernsteuerung erhältlich
- Ausgestattet mit großen optischen Linsen für eine maximale Lichtausbeute

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Solle das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mithemr Händler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
- Atlas
- Befestigungsbügel + Knopf

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszuseten, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreiect weist den Benutzer darauf auf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.
Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.
Aus Umweltschutzgrunden Verpackungitte wiederverwenden oder richtig trennen.
- Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
- Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warme Umgebung eine Zeit zum Temperaturausgleich ausgeschalten stehen lessen. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschäftigung führen.
- Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
- Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
- Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm betragen.
- Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
- Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
- Für Kinder unerreichbar aufbewahren.
- Unerfahrne Personen sollen das Gerät nicht bedieren.
- Umgebungstemperatur darf 40^ nicht überschreiben.
- Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
- Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
- Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
- Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
- Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
- Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
- Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.
- Gerät nicht an einen Dimmer anschließen.
- Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
- Gerät nicht offen. Abgesehen vom Tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
- Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!
- Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.
- Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
- Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
- Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

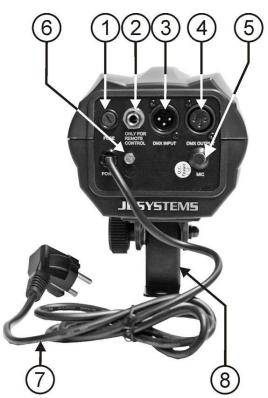

BESCHREIBUNG

1. Sicherungsfassung
2. 14 Buchse zum Anschlieben der als Zubehör erhältlichen CA-8-Steuierung.
3. DMX-Eingang: 3-poliger XLR-Stecker zum Anschlieben von gängigen DMX-Kabeln. Dieder Eingang erhalten Befehle von einem DMX-Controller oder im Master/Slave-Modus von einem anderen Gerät.
4. DMX-Ausgang: 3-polige XLR-Buchse zum Anschlieben des Atlas an das nachfolgende Gerat in der DMX-Kette oder im Master/Slave-Modus an einen anderen Atlas.
5. Eingebautes Mikrofon
6. Erdung
   7.Netzkabel
7. Befestigungsbügel mit 1 Knopf zum Festdrehen des Gerats und einer Aussparung, um einen Befestigungshaken anzubringen.
8. DIP-Schalter zur Einstellung der DMX-Startadresse des Geräts.

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführten halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installmenten,weit entfernt von entflambaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
  Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20~cm verhindert, sollte die Befestigung brechen.
• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ELEKTKINSTALLATION + ADDRESSIERUNG

Wichtig: Die Elektroinstallation solle nur von Fachleuten in Übereinstimmung mit den in Ihr dem Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführt werden.

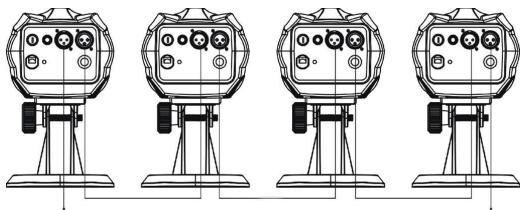

Elektroinstallation im DMX-Modus:

• Das DMX-Protekoll ist ein gängiges Hochgeschwindigkeitsignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (daisy chain).
• Es werden sowohl XLR-3pin- als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.

Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)

Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 werden nicht verwendet

• Um durch Interferenzen verursachte Fehlfungtionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie niemals Y-Splitter Kabel, das fonctioniert nicht!

• Stellen Sie sicher, dass alle Geräte ans Netz angeschlossen sind.
• Jeder Lichteffekt in der Kette muss seine eigene Startadresse haben, damit er kennet, welche Befehle des Controllers er entschlussen muss. Im folgenden Abschnitt erhalten Sie eine Anleitung zum Einstellen der DMX-Adressen.

Einstellen der DIP-Schalter, um die richtige Startadresse zu erhalten:

Jeder der ersten 9 DIP-Schalter entspricht einem bestimmten DMX-Wert:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Wert	1	2	4	8	16	32	64	128	256	Nicht verwendet

Sie können die Werte dieser Schalter kombinierten, um gleich welche Startadresse zwischen 1 und 512 zu erhalten:

Anfangsadresse = 01 Schalter 1=ON Werte: 1
Anfangsadresse = 05 Schalter 1 + 3 = ON Werte: 1 + 4 = 5
Anfangsadresse = 09 → Schalter 1 + 4 = ON Werte: 1 + 8 = 9
Anfangsadresse = 13 Schalter 1 + 3 + 4 = ON Werte: 1 + 4 + 8 = 13
Anfangsadresse = 62 Schalter 2 + 3 + 4 + 5 + 6 = ON Werte: 2 + 4 + 8 + 16 + 32 = 62

STEUERUNG DES ATLAS

1. Standalone 1 Gerät:

Wichtig: die DMX-Adresse MULLS auf 001 eingestellt sein. (erster DIP-Schalter = ON, alle anderen sind OFF) Schlieben Sie die Einheit einfach ans Netz und schalten Sie Musik ein. Die Einheit beginnnt automatisch im Takt der Musik zu arbeiten.

2. Zwei oder mehr Geräte in der Master/Slave-Einstellung:

Verbinden Sie 2 bis maximal 16 Geräte miteinander mit Hilfe von hochwertigen symmetrischen XLR-Mikrofonkabeln. Die Einheit, die kein Kabel an ihrem Eingang angeschlossen hat, Funktioniert als Master, die anderen sind die Slave-Einheiten.

Wichtig: An der Master-Einheit MUSS die DMX-Adresse auf 001 eingestellt sein. (erster DIP-Schalter = ON, alle anderen sind OFF) Die Slave-Einheiten können gleich welchen DMX-Adress-Wert haben, aber NICTT 001!

Sie konnen das Verhalten eines oder mehrerer Slave-Einheiten umkehren, indem Sie die Position des DIP-Schalters Nr. 10 auf diesen Slaves ändern. Versuchen Sie es einfach und schauen Sie, ob ein betterer

Effekt erreicht wird. Eine Positionsänderung des DIP-Schalters Nr.10 auf dem Master hat keine Wirkung.

3. Schließen Sie den als Zubehör erhältlichen CA-8-Controller für mehr Steuerfunktionen an:

Der CA-8-Controller kann nur im Standalone oder Master/Slave-Modus verwendet werden. Schließen Sie den Controller an den Buchseneingang des ersten Gerats (Master) an.Jetzt konnen Sie alle angeschlossenen Geräte steuern:

STAND BY	Blackout des Geräts
FUNKTION	1. Weitere Strobe 2. Musik-Strobe	Wechsel zwischen 10 verschiedenen Chases
MODUS	Strobe / Musik (LED off)	Chase (LED ON)

4. Von gängigem DMX-Controller gesteuert:

Wenn die Geräte im DMX-Modus angeschlossen sind, können sie gemäß dem folgenden DMX-Diagramm gesteuert werden:

DMX512 Configuration
Ch1	Ch2		Ch3		Ch4
Mode	Pattern	Chase	Pattern Strobe	Chase Speed	Dimmer
240-255 Stand-alone	Color 25 pattern	Chase 25	255	255	255
	Color 24 pattern	Chase 24
	Color 23 pattern	Chase 23	Fast Strobe	Fast Speed
	Color 22 pattern	Chase 22
	Color 21 pattern	Chase 21
	Color 20 pattern	Chase 20	/ / / / /
	Color 19 pattern	Chase 19
	Color 18 pattern	Chase 18
	Color 17 pattern	Chase 17
	Color 16 pattern	Chase 16	/ / / / /
	Color 15 pattern	Chase 15
120-239 Chase	Color 14 pattern	Chase 14	/ / / / /
	Color 13 pattern	Chase 13
	Color 12 pattern	Chase 12
	Color 11 pattern	Chase 11
	Color 10 pattern	Chase 10
	Color 09 pattern	Chase 09
	Color 08 pattern	Chase 08
	Color 07 pattern	Chase 07
	Color 06 pattern	Chase 06
	Color 05 pattern	Chase 05
0-119 Pattern	Color 04 pattern	Chase 04	Slow Strobe	Slow Speed
	Color 03 pattern	Chase 03
	Color 02 pattern	Chase 02
	Color 01 pattern	Chase 01	0	0	0%

Was sind Pattern?

Pattern sind verschiedene staatische (unbewegliche) Kombinationen von LEDs.

Wenn der Wert von CH1 zwischen 000 und 119 eingestellt ist, können Sie CH2 zum Auswahlen von 25 verschiedene Pattern benutzten.

Benutzen Sie CH3, um die Strobefrequenz der gewährten Pattern zuändern.

Was sind Chase?

Chase sind Reihen von Pattern, die in Schleife gesetzt werden, um dynamische (Bewegungs-) Effekte zuschaffen.

Wenn der Wert von CH1 zwischen 120 und 239 eingestellt ist, können Sie CH2 zum Auswahlen von 25 verschiedene Chase benutzten.

Benutzen Sie CH3, um die Geschwindigkeit der ausgewählten Chase zuändern.

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.
  Während der Wartung sind folgende Punkte ganz besonders zu beachten:
• Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung aufweisen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lufthungsschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssintervale hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger saubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage saubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung: AC 100V ~ 240V, 50/60Hz

Sicherung: 250V / 2A langsame Sicherung (20mm Glas)

Klangregler: Eingebautes Mikrofon

DMX Anschlüsse: 3-pin XLR Stecker/Buchse

Benutzte DMX-Kanäle: 4 Kanäle

Lichtquelle: 52 LEDs (R = 16 + G = 12 + B = 12 + W = 12)

Abmessungen: 236 × 141 × 203 ~mm

Gewicht: 2kg

Technische Änderungen auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version这点en Benutzerhandbuches von unserer Website herunterladen: www.beglec.com
