MANUAL DE UTILIZADOR ATLAS BEGLEC

AVISO: PERIGO! Nunca exponha as lentes directamente à luz solar, mesmo que por peu tempo! Istô pode danIFICAR o efeito luminoso ou mesmo provocar um incêndio!

EN - DISPOSAL OF THE DEVICE

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu País.

OPERATION MANUAL

MANUAL DE FUNCIONAMIENTO

Obrigado por ter adquirido este produits da JB Systems. De modo a tirar total proveito das possibilidades deste produits, por favor leia this manual com atenção.

CHARACTERISTICAS

Esta unidad está protegida contra interferencias rado. Este produits cumpre as exigencias impostas pelas presentes directivas nacionais e europeias. A conformidade这是我 dofo comprovada e as declaracoes e documents relevantes foram efectuados ao fabricante.

-Esta unidad destina-se a produir efeitos luminos decorativos e éutilizada em sistemas de expectáculos de luz.
- Moonflower inovadora controda por DMX.
- Baseado em 52 LED de potência (R=16 + G=12 + B=12 + W=12):

• Cores extremamente brillantes comparadas com os efeitos baseados em lampadas de halogeneo.
• Mais efeitos dinámicos comparados com os efeitos baseados em lâmpadas de halogeóno.
• Feixes brancos, azuis, vermelho e verdes muito apurados
• Sem substituição de lâmpadas!
• Utiliza LEDs com uma duração de vida extremamente longa.
• Virtualmente sem produção de calor
• Consumo de energia muito baixo
• Muito leve (sem necessidade de transformadores para a lampaça)

• RegULAÇÃO de intensidade 0-100% e função de strobe ultra rápida

• Excellent programas incorporedados para expectáculos de luz maravilhosos:

• Controlo DMX: 4 canais

• Autónomo:activado por som com microfone interno

• Master/slave: expectáculos maravilhosos sincronizados

• Comando optional CA-8 disponible

• Equipado com grandes lentes ópticas para una saía de luz maxima

ANTES DE UTILizar

• Antes de utilizes esta unidad verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidad e contacte o seu revendedor.
• Importante:Esta unidade deixou a)nossa fabrica em perfeitas condições e devidamente embalada. É imprescindivel que outilizar siga as instruções de segurar e avisos descritos neste manual. Quaisquer danos provocados por utilização Incorrecta não sera cobertos pela garantia. O revendedor não sera responsavel por quaisquer danos ou problemas causados pelo incumprimento das instruções destemanual.
• Guarde este manual num local seguro para consulta futura. Caso vendia esta unidade, forneça estemanual.

Verifique o conteudo:

Certifique-se que a caixa content os seguintes artigos:

• Manual do'utilizaro
• Unidade Atlas
• Bracadeira de suspensão + apertos

INSTRUÇÉS DE SEGURANÇA:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENÇÃO: De forma a fazer o risco deacho eletrico, não remove peças da unidade. Não tente fazer reparações. Contacte pessoal qualificado

O*síbolo composto por um triángulo equátero com um relâmpago no interior alerta para a presence de voltagem perigosa não isolada no interior do produits que poderá constituiir risco deCHOqueletrico.

O*simbolo composto por um triangulo equilatero com um punto de exclamacao alerta outilizarao para a presenca de instruções importantes de utilisaçao e manutencao do produits.

Este sintbolo significa:utilizaçãounicamente em espacos fechados

Este symbolo significa: Leia instruções

• Proteja o ambiente. Recicle o material della embalagem.
• De modo a evitar risco de fogo ouCHOque eletrico, nao exponha este produits a chuva ou humidade.
• De forma a evitar a formação de condensação no interior daunities, ao transporte-la para ambiente queja aguarde algo tempo de modo a que haja uma energia à temperatura. A condensação pode aferar o desempenho daunities ou até danificá-la.
• Esta unidade destinata-se uniquamente a utilização em espacços fechados.
• Não introduza objects de metal nem verta liquidos no interior do produto, correrá risco deCHOque eléctrico ou poderá danificar o produits. Caso algobjecto estranho entre em contacto com o interior daunité, desigues-a de imeditado da corrente.
• Coloque esta unidad num local arejado, afastado de materiais inflamáveis e/ou liquidos.Esta unidad deverá ser instalada apelos menos 50cm de distancia de paredes circundentes.
• Não cubra os orificios de ventilação ou a equipe pode sobraquecer.
• Evite locais com poeiras. Limpe a unidade regularamente.
• Mantenha esta unidade fora do alcance das crianças.
• Esta unidad deverá ser operada unicamente por pessoas experimentes.
• Temperatura ambiente de funcionaamento maxima é de 40^ . Não utilize esta unidade a temperatas ambientes mais elevadas.
• Certifique-se de que não irão passar pessoas sob a区内 de instalacao da unidade durante a instalacao e manutenção.
• Desligue sempre a unidade da corrente quando não a utiliser durante longos periodos de tempo, antes de efetuar manutenção.
• A instalação eletrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de seguranca em instalacoes eletricas e mecanicas do seu pais.
• Certifique-se que a voltagem a utilizesnão é superior à voltagem indicaça no poinl traseiro da unidade.
• O cabo de alimentação deverá estar sempre em perfeitas condições. Desígue a união e substitua imeditamente o cabo caso este aparece algo dano. Devera ser substituído pelo fabricante, pelo agente autorizado ou pessoal qualificado de modo a Severity.
• Nunca permita que este cabo entre em contacto com outros cabos!
• Esta unidade devera estar ligada à Terra de forma a respeitar as regras de segurança.
• Não ligue a unidade a reguladores de intensidade.
• Utilize sempre um cabo de segança aprovado ao instalar a unidade.
• De forma a não correr risco deCHOque eletrico nao abra a cobertura da unidade. A excepcao da lampada e do fusivel, não existem peças que possam ser substituidas pelo'utilizar.
• Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outras como as vezes当你 estivesse.
• Em caso de problemas sérios de functimento, interrompa a'utilização da unidade e contacte imeditamente o seu revendedor.
• A cobertura e as lentesdeerao ser substituidas casoapursem danos visiveis.
• Caso soit nécessario transporte a unidade utilize a embalagem original.
• Por motivos de segurar, são proibidas quando alteracoes não autorizadas à unidade.

Importante: Nunca olhe direcamente para a luz! Não utilize este efeito luminoso na presence de pessoas epilepticas.

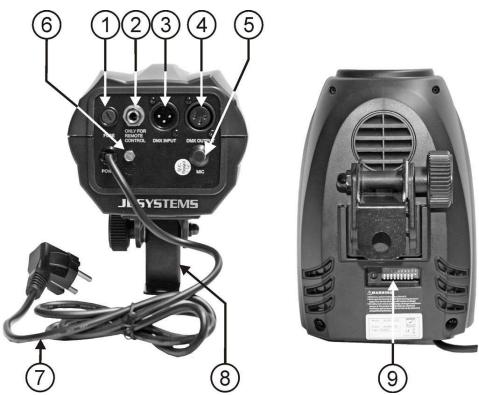

DESCRÊÇÂO:

1. Interruptores DIP, usados para definir o endereço inicial da unidade.

2. Suporte de fusivel

3. Jack 14 " uso para conectar o commando optional CA-8
4. Entrada DMX: Conector XLR macho de 3 pinos uso para ligar cabos DMX universais.Esta entrada receive instruções de um controlador DMX ou de outras unidade quando está em modo master/slave
5. Saïda DMX: Conector XLR fêmea 3 pinos usada para conectar o Atlas com a直达idade na cadeia DMX ou com及其他 Altas quando使用的 em modo master/slave
6. Microfone interno
7. Ligação à Terra
8. Cabo alimentacao
9. Suporte de suspência com 1 aperto para aperture a unida e um orifácio de montagem para fixar um gancho de montagem.

INSTALAÇÃO EM SUSPENSAO

• Importante: A instalação deve ser effectuada uniquamente por pessoalrialclicado. Uma instalação incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar um instalação em suspensao é necessaria muita experiencia! Respeite os limites de cargo, utilize materiais de instalação aprovados e inspecciona a unidade instalada regularmente de forma a assegurar a seguranga.
• Certifique-se que sob a和地区 de instalacao da unidade não irao passar pessoas durante a instalacao e manutencao.
• Coloque esta unidad num local arejado, afastada de materiais inflamáveis e/ou láquidos.Esta unidad deverá ser instalada apelos menos 50cm de distência de parexes circundentes.
• A unidade deve ser instalada fora do alcance das pessoas; afastada de areas quando as pessoas passam passar ou sentar-se.
• Antes de proceder à instalação certificque-se que a area selecciónada pode suportar uma energia minima de 10 vezes o peso da unidade.
• Na instalacao, utilize sempre um cabo de seguranga aprovd o capacidade para suportar 12 times o peso da unidade. esta meda de seguranga secundaria deferve ser instalada de forma a que nenhuma parte da instalacao possa cair mais de 20cm caso o punto de apoio principal ceda.
• A equipe deverá ser fixa firmamente. Uma instalação oscilante pode ser perigosa e não deverá ser efetuada!
• Não cubra os orificios de ventilação ou a equipe pode sobraquecer.
• Outilizador da unidade devera certificar-se que a instalação é aprovada em termos de seguranca e em termos tecnicos por uma persona qualificada antes de efetuar a primarya utilização. A instalação devar ser inspeccionada todos os anos por um专业技术e qualificado de forma a certificar-se que a seguranca está asseguirada.

INSTALAÇÃO ELECTRICA + CONFIGURAÇÃO

Important: A instalacao eletrica deve ser feita apenas por pessoal qualificado, de acordo com os regulamentos para segurarce eletrica e mecanica novosso pais.

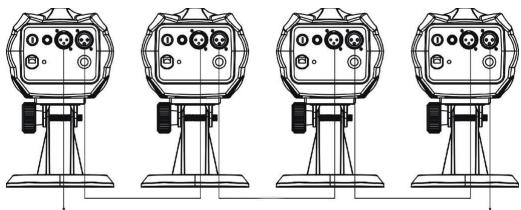

Instalacao eletrica em modo DMX:

• O protocolo DMX é um sinal de alta velocidade uso para controlar equipamento inteligente de luz. É necessário ligar em série ovosso controlador DMX a todas as unidas conectadas com um cabo balanceado de boa qualadade
• Ambos os connectores XLR 3 pinos e XLR 5 pinos são usados, mas os XLR 3 pinos são mais populares porque these cabos são compatíveis com cabos de audio balanceados. Configuração XLR 3 pinos: Pino 1 = Terra ~ Pino 2 = Sinal negativo (-) ~ Pino 3 = Sinal positivo (+) Configuração XLR 5 pinos: Pino 1 = Terra ~ Pino 2 = Sinal negativo (-) ~ Pino 3 = Sinal positivo (+) ~ Pinos 4+5 não são usados.
• Para prevenir comportamento estranho dos efeitos de luz, devido a interferências,deeru using a resistência de 90 a 120 no final da série. Nunca utilize divisor de cabo Y,isto simplesmente não funciona!
• Verifique se todas as unidades estao ligadas a corrente.
• Cada efeito de luz na série precise da ter o seu propre endereço inicial para saber quais os comandos do controlador que tem de descodificar. Naproxima secção irá fazer como configurar os endereços DMX.

Como configurar os interruptores DIP para obter o endereço inicial correto:

Cada um dos primeiros 9 interruptores DIP corresponde a um certo valor DMX:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valor	1	2	4	8	16	32	64	128	256	Não Usado

Pode combinar os valores destes interruptores para tornar qualquer endereço inicial entre 1 e 512:

Endereço Inicial = 01 → Interruptor 1=ON valor: 1
Endereço Inicial = 05 → Interruptor 1 + 3 = ON valor: 1 + 4 = 5
Endereço Inicial = 09 → Interruptor 1 + 4 = ON valor: 1 + 8 = 9
Endereço Inicial = 13 → Interruptor 1 + 3 + 4 = ON valor: 1 + 4 + 8 = 13

Endereço Inicial = 62 → Interruption 2+3+4+5+6=ON valor: 2+4+8+16+32 = 62

COMO CONTROLAR A UNIDADE

1. 1 unidade autonoma:

Important: Naunities Individual o endereo DMX TEM de ser definido para 001. (primeiro interruptor DIP = ON, todos os outros em OFF). Simplemente conecte aunities a corrente e ponha alguma musica. Aunities ira cornerar a funcionar automaticamente ao ritmo da musica.

2. 2 ou mais unidades em modo master/slave;

Conecte 2 até um maior de 16 unidas juntas using cabos de microfone XLR balanceados de boa qualida. A unidade que não tem cabo connectado à sua entrada irá reagir como Master, as outras são as unidas Slave.

Important: Na unidade Master o endereço DMX TEM de ser definido para 001. (primeiro interruptor DIP = ON, todos os outros em OFF). As unidades Slave podem ter qualquer valor DMX mas NAO o 001!

Pode inverter o comportamento de uma ou mais unidas slave alterando a posicao do interruptor DIP n. 10 nas unidas Slave. Experimente e veja se o efeito se torna melhor. Alterando o interruptor DIP n.10 na unidade Master não tera efeito.

3. Conecte o commande optional CA-8 para mais controlo:

O commande CA-8 pode ser uso apenas em modo autônomo ou master/slave. Conecte o commando érushada jack da primaryaunities (master). Agora pode controlar todas as unidasoes que estiverem conectadas:

STAND BY	Coloca a unidade em Blackout
FUNCTION	1. Strobe com cor branca 2. Strobe ao ritmo do som	Alterna entre 10 differentes sequências
MODE	LED Strobe / Sound (desligado)	Chase (LED ligado)

Quando esta unidad está ligada emodo DMX, pode ser controlada usinga segunte tabela DMX.

DMX512 Configuration
Ch1	Ch2		Ch3		Ch4
Mode	Pattern	Chase	Pattern Strobe	Chase Speed	Dimmer
240-255 Stand-alone	Color 25 pattern	Chase 25	255FastStrobe	255FastSpeed	255100%
	Color 24 pattern	Chase 24
	Color 23 pattern	Chase 23
	Color 22 pattern	Chase 22
	Color 21 pattern	Chase 21
	Color 20 pattern	Chase 20
	Color 19 pattern	Chase 19
	Color 18 pattern	Chase 18
	Color 17 pattern	Chase 17
	Color 16 pattern	Chase 16
	Color 15 pattern	Chase 15
120-239 Chase	Color 14 pattern	Chase 14	/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /	/ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /	/
	Color 13 pattern	Chase 13
	Color 12 pattern	Chase 12
	Color 11 pattern	Chase 11
	Color 10 pattern	Chase 10
	Color 09 pattern	Chase 09
	Color 08 pattern	Chase 08
	Color 07 pattern	Chase 07
	Color 06 pattern	Chase 06
	Color 05 pattern	Chase 05
0-119 Pattern	Color 04 pattern	Chase 04	SlowStrobe	SlowSpeed	000%
	Color 03 pattern	Chase 03
	Color 02 pattern	Chase 02
	Color 01 pattern	Chase 01

O que são patterns (padões)?

AS Patterns são differses combinacoes estáticas dos LEDs

Quando o valor do CH1 está definido entre 000 e 119, pode usar o CH2 para seleccionar 25 Patterns difuentes.

Use o CH3 para Mudar a frequencia do strobe das patterns seleccionadas

O que são chases (sequenticias)?

As chases são uma série de patterns colocadas num loop para Criar efeitos dinamicos.

Quando o valor do CH1 está definido entre 120 e 239, pode usar o CH2 para selecciónar 25 chases difuentes.

MANUTENÇAO

• Certifique-se que sob a area de instalacao da unidade não irao passar pessoas durante a manutencao.
• Desligue o cabo de alimentacao da corrente e aguarde que a unidade arrefeca

Durante a inspecção deverá verficar os seguintes pontos:

• Todos os parafusos realizados nas peças da unidade e na instalação deverao estar apertados firmamente e não poderao estar corroidos.
• A cobertura da unidade, os pontos de fixação e as和地区 de instalação (tecto, armação, etc.) nãodeeraoapurar qualquer deformação.
• Casa uma lente aparece danos visíveis como fendas ou riscos profundos,deer a ser substituição imeditamente.
• O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for detectado o mais pouco dano.
• As ventoinhas de arrefecimento (caso existam) e os orificios de ventilacao deverao ser limpas todos os mezes de modo a evaporar que unidade sobraqueça.
• Utilize um aspirador ou um compressor de ar para limpar o interior da unidade uma vez por ano.

• De forma a optimizar a projeção de luz, limpe as lentes ópticas internas e externas e/ou espelhos periodically. A regularidade das limpeças depende do ambiente em que está instalada aunities: um ambiente humido, com fumo ou poeirento dará origem a uma maior acumulação de impurezas nas ópticas daunities.

• Utilize um pano macio e um limpa-vidros normal na limpeza da unidade.

• Seque sempre as peças preocupadosamente.
• Limpe as ópticas externas pelo menos uma vez em cada 30 dias.
• Limpe as opticas internasengo menos uma vez em cada 90 dias.

Atença: Recomendamos vivamente que a limpeza do interior da unidade está efetuada por pessoal qualificado!

ESPECIFICAÇÖES

Fonte de Alimentação:

AC 100V 240V ，50/60Hz

Fusível:

250V 2A Fusão Lenta (20mm vidro)

Ligaoes DMX:
