BEDIENUNGSANLEITUNG USB TO PARALLEL TARGUS

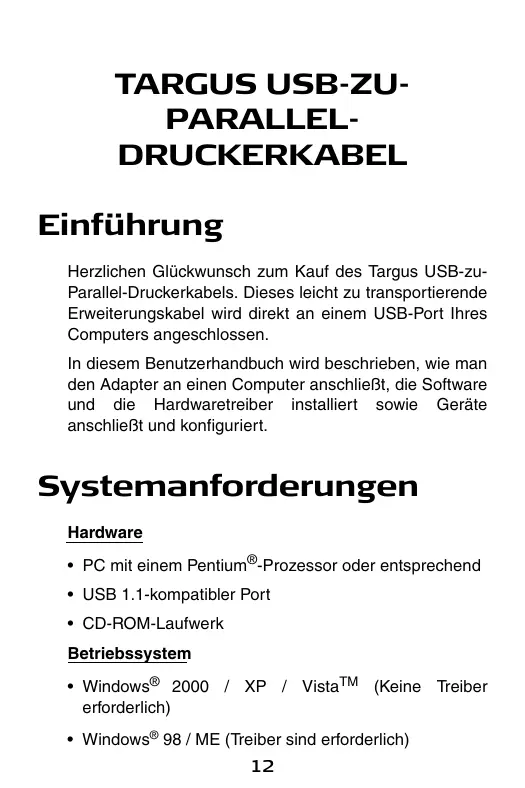

TARGUS USB-ZUPARALLELDRUCKERKABEL Einführung Herzlichen Glückwunsch zum Kauf des Targus USB-zuParallel-Druckerkabels. Dieses leicht zu transportierende Erweiterungskabel wird direkt an einem USB-Port Ihres Computers angeschlossen. In diesem Benutzerhandbuch wird beschrieben, wie man den Adapter an einen Computer anschließt, die Software und die Hardwaretreiber installiert sowie Geräte anschließt und konfiguriert. Systemanforderungen Hardware

• PC mit einem Pentium®-Prozessor oder entsprechend
• USB 1.1-kompatibler Port
• CD-ROM-Laufwerk Betriebssystem
• Windows® 2000 / XP / VistaTM (Keine Treiber erforderlich)
• Windows® 98 / ME (Treiber sind erforderlich)

Targus USB-zu-Parallel-Druckerkabel Installieren des und der Treiber Geräts Für die Benutzung des Parallel-Druckerkabels müssen Sie zunächst die erforderliche Treibersoftware auf Ihrem Computer installieren wenn es Windows® 98 / ME als das Betriebssystem hat . ACHTUNG: SIE MÜSSEN DIE TREIBERSOFTWARE INSTALLIEREN, BEVOR SIE ADAPTERKABEL IN IHREN COMPUTER ANSCHLIEßEN. ANDERNFALLS FUNKTIONIERT DAS ADAPTERKABEL NICHT KORREKT. DAS Installieren der Treibersoftware und Anschließen des Adapterkabels an Ihrem Computer 1 Legen Sie die Treibersoftware-CD in das CD-ROMLaufwerk Ihres Computers ein. 2 Sollte die Einrichtung nicht automatisch beginnen, klicken Sie auf Start, Ausführen…, geben dann „D:\Setup.exe“ ein (wobei „D:\“ der Pfad zu Ihrem CDROM-Laufwerk ist), und klicken dann auf OK. Der Begrüßungsbildschirm erscheint. 3 Klicken Sie auf Weiter. 4 Der Bildschirm Wichtiger Hinweis erscheint. Klicken Sie auf Weiter. Das Einstellungsprogramm beginnt nun mit dem Installieren der Softwaretreiber Wenn Sie das Betriebssystem Window® XP haben, erscheint der Bildschirm Wichtiger Hinweis. Klicken Sie auf Weiter.

„ INSTALLATION FORTSETZEN“. ERHALTEN, KLICKEN SIE AUF Daraufhin erscheint der Abschlussbildschirm. 5 Sie müssen Ihren Computer nun neu starten. Es erscheint eine Aufforderung zum Neustart. Klicken Sie auf Fertig stellen. HINWEIS: WENN SIE DAS BETRIEBSSYSTEM WINDOWS ® 2000/XP/VISTATM HABEN, YOU ONLY NEED TO PLUG AND PLAY. Sie können den Adapter nun an Ihren Computer anschließen. Dazu schließen Sie das USB-Kabelende an einem freien USB-Port Ihres Computers an. Geräte am Adapterkabel anschließen Eventuell werden Sie aufgefordert, einen oder mehrere Hardwaretreiber zu installieren: So installieren Sie die Treiber: 1 Wählen Sie Software automatisch installieren (empfohlen), und klicken Sie dann auf Weiter. Der Assistent für neue Hardware beginnt nun damit, die Gerätetreiber zu installieren. 2 Befolgen Sie die Anweisungen auf dem Bildschirm und wiederholen Sie sie gegebenenfalls für jedes Gerät. 3 Starten Sie Ihren Computer neu.

Targus USB-zu-Parallel-Druckerkabel Parallelport-Adapterkabel Erstmaliges Anschließen und Konfigurieren eines Druckers So schließen Sie einen parallelen Drucker an: 1 Schließen Sie das Druckerkabel am parallelen Port des Adapters an. 2 Installieren Sie die Druckersoftwaretreiber gemäß den Anweisungen, die Sie zusammen mit dem Gerät erhalten haben. 3 Wählen Sie bei entsprechender Aufforderung den Port USB001 (USB-Port). Sollte dieser nicht auf der Liste erscheinen, wählen Sie den Port LPT1, schließen die Druckereinrichtung gemäß Hersteller-an-weisung ab und konfigurieren den Drucker dann anhand der Anweisungen unten neu. Überprüfen und Konfigurieren Druckerporteinstellungen der Führen Sie diese Anweisungen aus, um die Druckerporteinstellungen zu überprüfen und Ihren Drucker vom Port LPT1 zum USB001 (USB-Port) am Adapter umzuleiten. 1 Schließen Sie den Drucker am parallelen Port des Adapters an, und wählen Sie dann Start, Einstellungen und Drucker. 2 Klicken Sie mit der rechten Maustaste auf den Drucker, den Sie neu zuweisen wollen, und wählen Sie dann Eigenschaften. 3 Wählen Sie im Fenster mit den Druckereigenschaften Details oder Anschlüsse. (Da die Titel variieren

Targus USB-zu-Parallel-Druckerkabel können, entnehmen Sie spezielle Anweisungen bitte dem Benutzerhandbuch zu Ihrem Drucker.) 4 Ändern Sie die Einstellung in USB 001 (USB-Port), um das Drucken auf den Adapter umzuleiten. Störungsbeseitigung Das Gerät funktioniert nicht

• Trennen Sie den Adapter vom USB-Port Ihres Computers ab und schließen Sie ihn erneut an.
• Kontrollieren Sie, ob Ihr Computer eingeschaltet und aufgeladen ist (sofern er über Akku läuft) und ob das Gerät angeschlossen und eingeschaltet ist (sofern zutreffend).
• Achten Sie darauf, dass der Adapter sowohl am Computer als auch am Gerät fest angeschlossen ist.
• Trennen Sie das Gerät vom Adapter ab, schließen Sie es dann wieder an und starten Sie ihren Computer neu.
• Achten Sie darauf, Installationsprogramm für auszuführen. das Setupdas betreffende oder Gerät

• Kontrollieren Sie, ob das Gerät im Geräte-Manager erscheint. Weitergehende Hinweise enthalten die folgenden Anweisungen.

Targus USB-zu-Parallel-Druckerkabel Überprüfen Geräte angeschlossener Die an Ihrem Computer angeschlossenen Geräte werden Fenster des Geräte-Managers den Systemeigenschaften angezeigt. Klicken Sie mit der rechten Maustaste auf Arbeitsplatz, Eigenschaften, wählen Sie die Registerkarte Hardware, und klicken Sie dann auf Geräte-Manager. Im Fenster des Geräte-Managers erweitern USBController – rufen Sie die USB-Druckunterstützung auf. Drucker nicht gefunden Falls Ihr paralleler Drucker nicht funktioniert, lesen Sie unter “Überprüfen und Konfigurieren der Druckerporteinstellungen” auf Seite 15 nach, wie man die Porteinstellungen überprüft und ändert. Technische Unterstützung Bei technischen Fragen besuchen Sie bitte: Internet: Englisch Französisch Deutsch Spanisch Italienisch http://www.targus.com/uk/support.asp http://www.targus.com/fr/support.asp http://www.targus.com/de/support.asp http://www.targus.com/sp/support.asp http://www.targus.com/it/support.asp Unser Expertenteam steht Ihnen auch telefonisch zur Beantwortung Ihrer Fragen zur Verfügung.

Targus USB-zu-Parallel-Druckerkabel Österreich Belgien Dänemark +43 1-795-676-42 +32 (0)2-717-2451 +45 35-25-87-51 Finnland +358 (0)922948016 Frankreich +33 (0)1-6453-9151 Deutschland Italien Niederlande Norwegen +49 (0)211-6579-1151 +39 02-4827-1151 +31 (0)20-504671 +47 22577729 Portugual +351 21-415-4123 Spanien +34 91-745-6221 Schweden Schweiz Großbritannien Osteuropa & sonstige Länder +46 (0)8-751-4058 +41 44-212-0007 +44 (0)20-7744-0330 +31 (0)20-504671 Produktregistrierung Targus empfiehlt die Registrierung des Targus-Zubehörs sofort nach dem Kauf. Die Registrierung von Targus-Zubehör erfolgt unter: http://www.targus.com/registration.asp Geben Sie bitte Ihren vollständigen Namen, Ihre E-Mail-Adresse, Telefonnummer und Firmeninformationen an (falls zutreffend).

Targus USB-zu-Parallel-Druckerkabel Garantie Targus garantiert zwei (2) Jahre lang, dass Zubehör von Targus frei von Fehlern im Material und in der Verarbeitung ist. Erweist sich Ihr Targus-Zubehör während dieser Zeit als fehlerhaft, wird es umgehend repariert oder ersetzt. Diese Garantie deckt weder zufällige oder mittelbare Schäden, noch Abnutzung oder Verschleiß ab. Unter keinen Umständen haftet Targus für Verlust oder Schäden an Computern bzw. für Verlust oder Schäden an Programmen, Aufzeichnungen oder Daten. Targus haftet auch nicht für mittelbare oder zufällige Schäden, selbst wenn Targus über deren Möglichkeit informiert wurde. Diese Garantie hat keinen Einfluss auf Ihre gesetzlichen Rechte. Produktregistrierung unter: http://www.targus.com/registration.asp Behördliche Genehmigungen/ Zulassungen Dieses Gerät erfüllt Teil 15 der FCC-Regeln. Der Betrieb unterliegt den folgenden Bedienungen: (1) Dieses Gerät darf keine schädliche Störung verursachen und (2) dieses Gerät muss jegliche empfangene Störung aufnehmen können, u.a. eine Störung, die einen unerwünschten Betrieb verursachen könnte. FCC-Erklärung Die Compliance wurde überprüft Dieses Gerät wurde überprüft und seine Compliance mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC- Regeln ist nachgewiesen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen für Installationen im Wohnbereich bieten. Diese Ausrüstung erzeugt, verwendet und kann Funkfrequenzenergie ausstrahlen und

Targus USB-zu-Parallel-Druckerkabel könnte schädliche Störungen bei Funkkommunikationsverbindungen verursachen, wenn sie nicht gemäß Anleitung installiert und eingesetzt wird. Es kann jedoch nicht garantiert werden, dass in einer bestimmten Installation keine Störung auftreten könnte. Wenn dieses Gerät schädliche Störungen für Radio- oder Fernsehempfang verursacht, was durch das Ein- und Ausschalten der Ausrüstung festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch die folgenden Maßnahmen zu korrigieren:

• Die Empfangsantenne neu ausrichten oder woanders aufstellen;
• Die Distanz zwischen Ausrüstung und Empfänger vergrößern;
• Die Ausrüstung an eine Steckdose mit einem anderenStromkreis als dem des Empfängers anschließen;
• Für persönliche Unterstützung wenden Sie sich bitte an Ihren Händler oder einen erfahrenen Radio/TV-Techniker. Änderungen oder Modifikationen, die nicht von der für die Konformität verantwortlichen Partei genehmigt wurden, können zum Verlust des Benutzerbetriebsrechts führen. Targus Recycling Richtlinie Bitte werfen Sie das Gerät nicht in den normalen Hausmüll! Entsorgen Sie es beidenIhnen bekannten Recyclingstellen in Ihrer Nähe. In jedem Ort werden Ihnen dieseSammelstellen zu Verfügung gestellt. Die Targus Recycling-Richtlinien können Sie einsehen unter: www.targus.com/recycling Änderungen bei Ausstattungsmerkmalen und technischen Daten jederzeit vorbehalten. Microsoft, Windows und Windows Vista sind eingetragene Marken der Microsoft Corporation in den USA und/oder in anderen Ländern. Alle eingetragenen Marken sind das Eigentum des jeweiligen Eigentümers. Alle Rechte vorbehalten. © 2007, Targus Group International, Inc. und Targus (GB), Inc.
