BEDIENUNGSANLEITUNG MCD 200 JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

S/N Ratio (IHF-A): >120dB @ 1kHz, 0dB

Rapport Signal/Bruit (IHF-A):

TECHNISCHE KENMERKEN

Elektronische tracking: volautomatische digitale tracking.

DISC FORMAT:

Possible file extensions: .mp3 ~ .MP3 ~ .mP3 ~ .Mp3

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb diesen JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerät bietet sowie, zu ihrer eigenen Sicherheit.

BESONDERHEITEN

MPEG1 layer3 (32 + 44,1 + 48kHz)
MPEG2 layer3 (16 + 22,05 + 24kHz)
MPEG2.5 layer3 (8 + 11,025 + 12kHz)

Vollständige MP3 Wiedergabe (max. 999 MP3-dateien / 255 Ablagen auf 1 CD)
- Unterstützung beime Bitraten Verfahren (CBR und VBR).
- MP3 Tags Unterstützung bis zu ID3v2
- Liest CD-DA, CD-R, CD-RW
10 Sek. Anti-Shock Speicher
1/75sec Frame Search, auch bei MP3
- Digitaler Scratch-Effekt mit Jog-Wheel
- 4 HOT CUE Multi-Farb Tasten können CUE's und/oder Loops speichern.
- Permanenter Speicher für bis zu 2048 (512 x 4) Cue Punkte und Loops
- Nahtlose real-time Loop edit Funktion!
Vollautomatischer BPM counter
- PitchLock (Mastery): Keine Beeinflussung der Tonhöhe bei Änderung der Geschwindigkeit.
- Instant Memory Start mit Auto CUE (Wiedergabe ohne Zeitverzögerung)
- Pitch wahlbar: + / - 4% ^ + / - 8% ^ + / - 16% ^* + / - 100% (bis zu + / - 16% mit MP3)
- Pitch-Bend Funktion für optimales mixen
- Einstellbarer Pitch Bend Parameter für ultra prazises Pitch Bending (Software V22 und höher)
- Bis zu 4 Loops für jeder Track mit reloop/stutter
- Echtzeit Cue ("Cue on the fly")
- Ultra Schneller Memory-Start innerhalb von 10msec
- Fader-Start, Fader-Stop, (Back Cue)
- Auto Cue Funktion(-48dB)
- 4 verschiedene Geschwindigkeitscannungen
- Alphanumericisches LCD Display (für CD-TEXT und MP3 ID3v2 Tracks)
Wählbare Zeitanzeige (Laufzeit, Ablaufzeit, Restzeit)
- Drehrad mit spezieller Gummioberfläche
- Single/continuous play
- Relay Play (Abwechselnde Wiedergabe zwischen zwei MCD200)
- Soft Touch Tasten mit mehrfarbiger Hintergrundbeleuchting
- Transport Schutz ( nach 60 sec. schließ das CD Fach automatisch )
- Automatische Sleepfunktion zur Veränderung der Laserlebensdauer
S/PDIF digitaler Audioausgang

VOR DEM GEBRAUCH

Überprüfen Sie, ob die folgenden Teile im Paket enthalten sind:

MCD200
Bedienungsanleitung
- Netzanschlusskabel
- Chinch-Kabel
- Fader-Start Kabel (mono Miniklinke/Miniklinke)

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehäuseteile. Im Geräte-inneren befinden sich keine vom Benutzer

repairierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer daraufhin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们.
  Keine mit Flüssigkeit gefüllte Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen solte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperaturdorf 40^ nichtüberschreiben.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
• Die Netzsteckdose sollte immer gut erreichen sein um das Gerät vom Netz zu trennen.

• Gerät nicht mit beschädigtem Netzkabel betreiben.

• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!

• Das Gerät ist nicht vollständig vom Netz getrennt wenn der Netzschalter sich in der AUS-Stellung befind.
• Gerät nicht öffnen. Abgesehen vom tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei Transportcitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Gerät in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen ausgesetzt wird.
• Plazieren und benutzen Sie das Gerät für eine längerere Zeit darüber sehr warmen Geräten wie Verstärker, Lampen, etc., können es die Funktion des Gerätes beeinträchtigen.
• Soltte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollen den Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.

REINIGUNG DES CD-PLAYERS:

Entfernen Sie Staub und Schmutz mit einem weichen, trockenen Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Geräteinnere gelangen kann. Benutzen Sie keinen Verdūnner, Benzin oder andere chemische Mittel. Die Oberfläche des Gerätes konnte zerstört werden.

VERBINDUNGEN

• Benutzen Sie das mitgelieferte Chinch-Kabel, um den Audio-Output des CD-Spielers mit einem CD-Input Ihrer Mischer-Einheit zu verbinden.
• Schließen Sie auch das Fader-Start-Kabel an, falls Ihr Audio-Mixer Fader-Start-Verbinder hat. (Synq® oder Pioneer® kompatibel)
• Stecken Sie das Stromkabel ein.

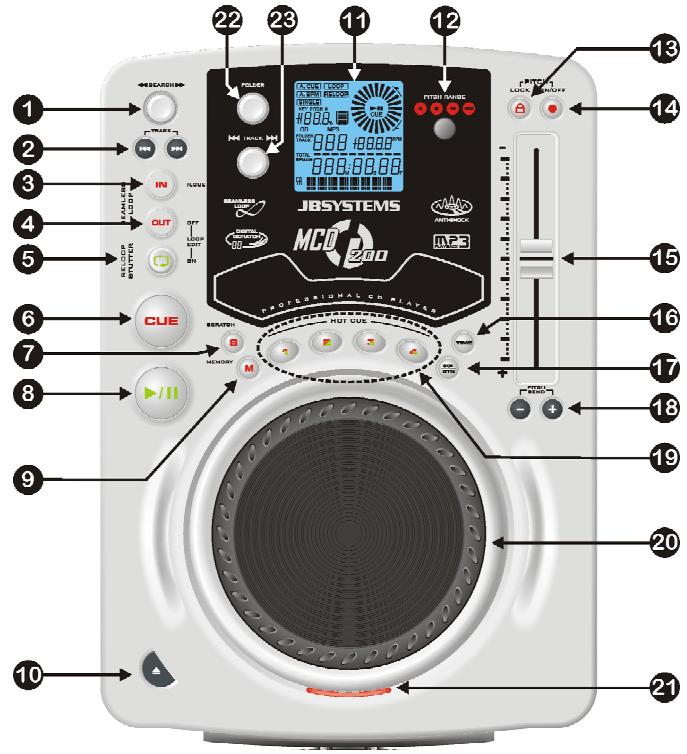

TASTEN UND FUNKTIONEN

1. SUCHRAD: Dieses Rad hat 4 Vorwärts und 4 Rückwärts Such-geschwindigkeiten. Je mehr Sie das Rad in die entsprechende Richtung drehen,esto Schneller konnen Sie innerhalb eines Liedes suchen.
2. TRACK SEARCH TASTE: Mit diesen Tasten können Sie den gewürschten Track anwahlen
3. IN/R.CUE Taste: Erlaubt Ihnen, ohne die Wiedergabe zu beenden, den CUE Punkt zu setzen (CUE ON THE FLY). Diese Taste setzen auch den Anfang eines nahtlosen Loop's. Wenn Sie einen der HOT CUE's (19) abspielen, wird die Ausgangsposition auch zu dieser Taste kopiert.
4. OUT/EXIT Taste: Mit dieser Taste setzen Sie den Endpunkt in einem Loop. Der Player gibt nun diesen Loop solange wieder, bis Sie die Taste noch einmal drücken. Ist ein Loop programmiert, aber nicht aktiv konnen Sieihn neu starten. Der Punkt, wo Sie die Taste drucken, wird als der Endpunkt gespeichert. Wenn der Player sich im „Loop edit mode" befindet, drucken Sie den LOOP OUT Knopf um die Stellung zu speichern und die Funktion zu verlassen.
5. RELOOP/STUTTER Taste: Diese Taste hat 3 Funktionen:

6. RELOOP: Wenn ein Loop programmiert worden ist und Sie die OUT/EXIT Taste (4) gedrückt haben, drücken Sie diese Taste um den Loop wieder zu beginnen. Um den Loop zu verlassen drücken Sie die OUT/EXIT Taste (4) (Start- und Endpunkt werden nicht verändert)

7. STUTTER: Wahrend der Loop Wiedergabe, drücken Sie diese Taste um direkt zum Startpunkt des Loop's zu gelangen. Diese „Stotter“ Effekt gibt Ohnen die Möglichkeit ihre Darbietung kreativ zu erweitern.

8. LOOP EDIT: Sobald ein Loop programmiert wurde, drücke den RELOOP/STUTTER Schalter für ca. 2 sec. um in den „Loop edit" Modus zu gelangen. Nun ist es möglich die Endpunkte der Loops zu wechseln. Siehe Kapitel „Wie nutze ich...” für mehr Informationen.

9. CUE Taste: Drucken Sie die CUE-Taste während der Wiedergabe, beginnt die Wiedergabe sofort ab dem programmierten CUE Punkt, solange die CUE Taste gedrück ist. Sobald der CUE-Taste losgelassen wird, springt der Tonabnehmer an den markierten CUE Punkt. Auch das Jog/Wheel kann im Pausenmodus (PLAY/PAUSE LED blinkt) dazu verwendet werden, um einen anderen CUE Punkt zuuchen. Durch Drucken der PLAY/PAUSE Taste und CUE konnen Sie den neuen CUE Punkt übernehmen.

10. SCRATCH Knopf: Wird verwendet, um in den Scatch-Modus zu gelangen. Diese Option gibt Ohnen die Möglichkeit, jeder Track auf der CD in Echtzeit zu scratches. Sie können die Scratch-Funktion sowohl im Play- als auch im Pause-Modus verwenden:

11. Im Play-Modus: Die Musik spiel normal bis Sie das große Jog-Wheel(20) drehen. Während der Justierung des Jog-Wheel(20) sind Scratch-Effekte hörbar. Wenn das Rad nicht mehr bewegt wird, setzen die Musik an der Stelle fort, an der Sie sie angehalten haben.

12. Im Pause-Modus: Die Musik hält solange an, wie das Jog-Wheel(20) nicht bewegt wird. Sobald Sie das Jog-Wheel(20) bewegen, sind Scratch-Effekte hörbar. Wenn Sie das Rad anhalten, stoppt die Musik und verharrt im Pause-Modus.

BEACHTEN SIE: Wahrend dem Scratch-Modus konnen Sie zwischen dem Play- und dem Pause-Modus wahlen, indem Sie einfach den Play/Pause- Knopf(8) drücken.

1. PLAY/PAUSE Taste: Jedes Mal, wenn Sie die PLAY/PAUSE Taste drucken, wechselt der Player zwischen Wiedergabe und Pause oder Pause und Wiedergabe

2. MEMORY KNOPF: Wird verwendet, um Cue-Punkte und Loops in den Hot Cue Knöpfen (19) und in den permanenten Cue Speicher zu speichern.

3. Speichern der HOT CUE Schalter: Drücke den MEMORY Schalter kurz um die Cue Punkte und Loops auf einem der 4 HOT CUE Schalter zu speichern.

4. Speichern in den permanenten Speicher: Drücke den MEMORY Knopf solange bis im LCD Display "SAVING" blinkend erscheint. Der Inhalt der HOT CUE Knöpf für diese CD wurde damit permanent gespeichert.

5. Beachten Sie weitere Hinweise in dieser Bedienungsanleitung, in der Sie Informationen über den Gebrauch these Knopfes erhalten.

6. OPEN/CLOSE Knopf: Drücken Sie diesen Knopf, um das CD-Fach auf der Vorderseite des MCD200 zu öffnen und zu schließen. Wahrend des Abspielens der CD, ist die Schublade nicht zu öffnen. Falls das Fach nach 60 Sekunden nicht geschlossen wird, schließst es automatisch, um Schäden vorzubeugen.

7. LCD DISPLAY: Zeigt alle wichtigen Informationen an, die während des Playbacks gelebraucht werden. Beachten Sie das{nachste Kapitel, um mehr Informationen zu erhalten.

8. PITCH RANGE Knopf: Jedesmal, wenn Sie diesen Knopf drücken, werden Sie die Einteilung des Speed-Slides (15) verändern. Es sind folgende Pitchbereiche einstellbar: +/-4%, +/-8%, +/-16% and +/-100%. Die +/-100% ist nicht bei MP3 CDs verfügbar

9. PITCH LOCK Taste: (MAIN TEMPO) Aktiviert die Pitch Lock Funktion. Diese Funktion erlaubt Ohnen, die Geschwindigkeit zu ändern ohne die Tonhöhe zu verändern. Diese Taste wird rot, wenn die Pitch Lock Funktion eingeschaltet ist.

BEACHTEN SIE: Die Pitch-Lock-Funktion hat ihre Grenzen. Ab einer bestimmten Geschwindigkeitsabweichung (abhäng vom Musikstil) wird der Pitch-Lock nicht mehr in der Lage sein, denGLEichenPitch zu halten.Zunachst werden Sie einekleine Verzerrung horen, die bei groiberen Geschwindigkeitsabweichungen immer stärker wird. Dies muss nicht immer ein Nachteil sein: bei sehr langsamer Geschwindigkeitkonnen Sie es als speziellen „Verzurrungseffekt" verwenden!

1. SPEED TASTE: Dieser Knopf wird verwendet, um die Geschwindigkeitsfunktion ein- und auszuschalten.

2. GESCHWINIGKEITSFADER: Drücken Sie die SPEED Taste(14), so dass sie leuchtet. Die Geschwindigkeit kann nun bis zu +/-100% durch Bewegen des Faders geändert werden. Die Geschwindigkeit ändert sich nicht, wenn die SPEED Taste (14) ausgeschaltet ist. Sie können den Pitch-Umfang mit dem PITCH RANGE Knopf(12) verändern.

3. TIME Taste: Mit der TIME Taste schalten Sie zwischen „noch zu spielende Zeit“, "abgelaufener Zeit" und „Totaler Zeit" um. Die „Totale Zeit der CD" is bei MP3 CDs nicht verfügbar. Der TIME Knopf dient ebenfalls zum einstellen des Pitch Bend Parameters des Jog Dial. Siehe "Pitch Bend Parameter" im Kapitel "Wie bedienen".

4. SGL/CTN: Sie können zwischen "Einzelwiedergabe" und "kontinuierlicher Wiedergabe" wahren. Zudem kann man die auto Cue Funktion (-48db) An- und Ausschalten.

5. Kontinuierliche Wiedergabe: Die komplette CD wird ohne Unterbrechung abgespielt (Funktion wird meistens von Gaststätten benutzt)

6. Einzelwiedergabe: Die Wiedergabe endet nach jedem Track und wartet am Anfang des nachsten Tracks. Dies ist ein sehr nützliches Merkmal für DJ's!

7. Auto Cue An/Aus: Der MCD 200 findet automatisch die ersten „Musik Note" jeder Tracks um sichere zu gehen das, daß Gerät sofort nach drücken des Start Knopfes startet. Um die Auto Cue Funktion An bzw Aus zu Schalten drücken Sie den Schalter SGL/CTN Knopf für ca. 2sec. Das Display zeigt „A.CUE" wenn die Funktion aktiv ist.

8. PITCH BEND Tasten: Die Geschwindigkeit nimmt zu, während die "+" Taste" gedrück wird und kehrt darüber wenn der Knopf losgelassen wird. Die Geschwindigkeit fällt wenn die "- Taste" gedrück wird und kehrt darüber, wenn der Knopf losgelassen wird. Diese Tasten können zum Synchronisieren von 2 Tracks genutzt werden.

9. HOT CUE Knöpf: Vier programmierbare Knöpf, auf denen Sie übliche Cue-Punkte und/oder Loops speichern können. Sie können bis zu vier Cue-Punkte und/oder Loops verteil über alle Tracks auf Iher CD programmieren.

10. Knopf leuchtet nicht: Kein CUE Punkt ist geladen

11. Knopf leuchtet rot: Ein einfacher Cue Punkt ist geladen
12. Knopf leuchtet grün: Ein Loop ist geladen

Man kann ebenso den Inhalt der HOT Cue Knöpfe in den internen permanenten Speicher speichern. Beachten Sie weitere Hinweise in dieser Bedienungsanleitung, in der Sie Informationen über die Programmierung von CUE-Punkten etc. zu erhalten.

Anmerkung: Wenn man eine andere CD in das Laufwerk einlegt ohne die davor erstellten HOT CUE Punkte in den internen Speicher zu speichern, werden diese gelöscht.

1. BIG JOG WHEEL: Dieses Rad besitzt 3 verschiedene Funktionen:

2. Im Pausenmodus konnen Sie mit dem Jog/Wheel framegenauuchen (1/75 Sek.) Um einen CUE Punkt zu setzen, drücken Sie PLAY (8) oder LOOP IN (3), wenn Sie die korrekte Position eingestellt haben. Drücken Sie CUE, um zum "CUE PUNKT" zusammen zukehren.

3. Im Wiedergabe Modus konnen Sie die Geschwindigkeit bis zu +/-100% beeinflussen. Durch Drehen im Uhrzeigersinn beschleunigen oder entgegen den Uhrzeigersinn verlangsamen Sie die Geschwindigkeit. Das Maß der Änderung wird von der Geschwindigkeit der Rotation bestimmt. (dies ist eine Alternative zu den PITCH BEND Tasten (18)

4. Im Scratch-Modus wird das Jog-Wheel dazu verwendet, den Playback der Musik in Echtzeit zu justieren. Deshab konnen Sie die Musik auf ihrer CD genause scratchen, wie das mit den normalen analogen Vinyl-Platten der Fall ist.

5. CD TRAY INDIKATOR: Erleuchtet, wenn das CD-Fach geöffnet ist oder am öffnen ist.

6. FOLDER SELECTOR: Wenn ihre CD MP3 Unterordner besitzt, können diese durch einfaches drehen des folder selector angezeigt werden. Das Display zeigt nun die Verzeichnis Nummer und Name an. Der Verzeichnis Name wird dauerhaft angezeigt, wenn man den folder selector kurz druckt. Schauen Sie im nachsten Kapitel für mehr Informationen. Wenn die CD keine Unterordner enthalt hat der selector keine Bedeutung.

7. TRACK SELECTOR: Wird genutzt, um die Tracks auf der CD auszuwahlen. Sofern ihre CD MP3 Unterordner besitzt hat der MCD-200 zwei Moden zur Wahl:

8. FOLDER MODE: Muß zusammen mit dem folder selector genutzt werden, man kann nur Tracks in dem ausgewählten Verzeichnis ausgehalten. Um in ein anderes Verzeichnis zu gelangen muß man den FOLDER selector nutzen.

9. TRACK MODE: Um in den Track Mode zu gelangen, drücke kurz den TRACK Taster, nun ist es möglich alle Tracks der CD auszuwahlen, also beine Unterordner vorhanden sind. Um mehrere TRACKS (10er Schritte) schnell auszuwahlen, drücke den TRACK Währknopf wahren man vorwärts/rückwärts dreht.

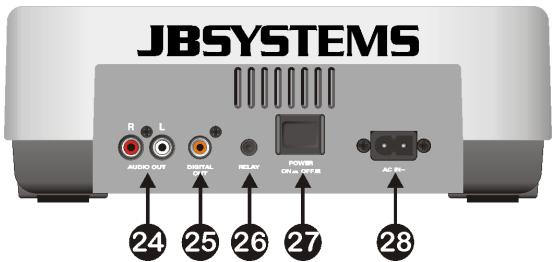

1. AUDIO Output: Output für die Audio-Signale des CD-Players. Verwenden Sie das beigeführte Cinch/Cinch-Kabel, um diesen Output mit einem CD/line-Input ihrer Mixer-Einheit zu verbinden.
2. Digitalausgang: Verwenden Sie diesen Anschluss, um das Digital ausgangssignal (S/PDIF Format) mit einem digitalem Mischpult oder Recorder zu verbinden, (z.B. MiniDisc, DAT o.a.)
3. RELAY Eingang: Diese Verbinder können Sie auf zwei Arten verwenden: Sie konneihn mit der Fader-Start-Option an bestimmten Mixern verwenden oder zwei MCD200-Player miteinander Verbinden, um die Relay-Play-Funktion zu erhalten.

4. Relay Play: Verwenden Sie das beigefügte mono mini Klinke/Klinke-Kabel, um die Relay-Eingänge zweier MCD200-Player zu verbinden. Beachten Sie des Weitern die Hinweise in dieser Bedienungsanleitung, um die Relay-Play-Funktion kennenzulernen.

5. Fader Start: Falls Sie einen Mixer mit Fader-Start-Funktion gebrauchen, verwenden Sie das beigeftigte mono mini Klinke/Klinke-Kabel, um den Player mit dem Fader-Start des Mixers zu verbinden.itte beachten Sie, dass dieser Eingang niemals mit Spannung verbunden werden damit.

Achtung: Diese Remote-Konrolle ist nur mit bestimmten Mixern (Synq® oder Pioneer® kompatibel) vereinbar.

1. POWER ON/OFF SCHALTER: Schaltet den MCD200 ein und aus.
2. NETZBUCHSE: Verbinden Sie diese Buchse mit einer 230V~ Steckdose. Benutzen Sie das mitgelieferte Netzkabel.

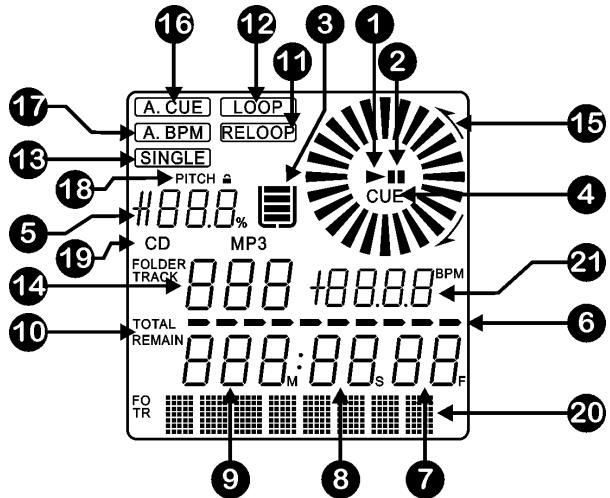

LCD DISPLAY

1. PLAY: Leuchtet während der Wiedergabe einer CD.
2. PAUSE: Leuchtet während sich der Player im Pausen oder CUE Modus befindet.
3. ANTI SHOCK und Speicher Anzeige: Der Speicherstatus wird auf der Anzeige von einem vollen oder leeren Eimer dargestellt. Wenn der Eimer blinkt, ist der Sofort-Start nicht verfügbar. Jedes Segment innerhalb des Eimers stellt etwa 2 Sekunden des Anti-Shock Speichers dar.
4. CUE: Leuchtet während der Player am CUE Punkt wartet.
5. PITCH DISPLAY: Zeigt die aktuelle Prozentzahl der Geschwindigkeitsveränderung an, ausgelöst durch den SPEED-Slider(15).
6. TIME BAR: Zeigt die vergangene oder aktuelle Zeit je nach Einstellung der TIME Taste (16). Wenn der Balken warnend blinken, ist der Track fast am Ende angelangt!
7. FRAME: Zeigt den aktuellen Frame vom gegenüber Track (1 Frame = 1/75 Sek.)
8. SECOND: zeigt "Sekunden" Information vom gegenüber Track.
9. MINUTE: zeigt "Minuten" Information vom gegenüber Track.
   10.ELAPSED, TOTAL REMAIN: Angezeigte Zeit ist die laufende, abgelaufene oder Gesamtzeit.
   11.RELOOP: Leuchtet, wenn ein Loop programmiert ist. Sie können zum Loop zurückkehren indem Sie die RELOOP Taste (5) drucken.

10. LOOP: Leuchtet, während der Wiedergabe eines Loop's (das Wiederholen eines besonderen Bereichs)

11. LOOP blinkt: Loop ist programmiert und wird wiedergegeben.

12. LOOP leuchtet: Loop ist programmiert, wird aber nicht wiedergegeben.

13. SINGLE: Leuchtet wenn der Player nur ein Track abspielt. Leuchtet diese Anzeige nicht, befindet sich das Gerät im kontinuierlichen Wiedergabemodus. Diese Funktion wird über die SGL/CTN Taste (17) eingestellt.

14. TRACK / FOLDER: zeigt gegenüber Track/Folder nummer.

15. VISUAL ANZEIGER: Zeigt die Play-Position in Kästchen an: eine volle Rotation entspricht 72 Kästchen. Der Anzeiger lauft im normalen Play-Modus im Uhrzeigersinn und gegen den Uhrzeigersinn, wenn der Track rückwärts lauft. Im Pause-Modus stoppt der Anzeiger.
    16.AUTO CUE: Das Display zeit “ A.CUE” wenn die Funktion aktiv ist.
16. AUTO BPM: Der Indikator leuchtet wenn der automatische Beatcounter aktiviert ist. (ist ständig aktiviert)
17. PITCH LOCK: Wenn die Master Tempo Funktion aktiviert wurde zeigt das Display "lock".
    19.CD/MP3:Zeigt an,ob eine normale oder MP3 CD eingelegt ist.
18. ALPHANUMERIC DISPLAY: Zeigt die Name der Folder und MP3 Tracks. Für MP3 Tracks aufgenommen im CBR Fomat wird auch die Bitrate angezeigt. Bei Aufnahmen im VBR Modus zeigt das Display nur „VBR". Bei Audio-CDs mit CD-Text wird dieser gezeigt, andernfalls zeigt das Display "no CD-TEXT". Sümmtliche interaktiviven Informationen werden ebenfls gezeigt.
    21.BPM ANZEIGER: Der automatische Beat Counter zeigt die Beats Per Minute an.

WIE NUTZE ICH...

Die meisten gemeinsamen Funktionen sind im vorherigen Kapitel "Tasten und Funktionen" beschrieben. In thisem Kapitel werden speziellere Funktionen erklär.

- SLEEP MODUS:

Befindet sich der CD-Player länger als 15 Minuten im Pausen- oder CUE Modus schaltet der Player automatisch in den „Schlafmodus". Dies verlangert die Lebensdauer des Lasers sowie des Spindelmotors. Wahrend des Schlafmodus zeigt die Anzeige das Wort "SLEEP". Um den Player „aufzuwecken“, drücken Sie die PLAY oder CUE Taste.

- FOLDER / TRACK SELECTORS:

Die meisten CDs beinhalten eine Menge an MP3 Files (150 oder mehr). Um diese anzahlungen zu managen kann man die Files in verschiedene Unterordner (Verzeichnisse) stellen. Diese Verzeichnisse können nach dem Interpreten, den Musikrichtungen (Techno, langsam, Salsa...), den Beats per Minute (100BPM, 110BPM, 120BPM), usw. gespeichert werden.

Mit dem FOLDER / TRACK Wahler kann man einfach zwischen den verschiedenen Verzeichnisse und Tracks wahren.

Man kann den MCD200 im FOLDER und TRACK Mode betreiben:

• FOLDER MODE: Nutze den FOLDER Wähler um in die gewünschten Verzeichnisse zu wechseln. Beachte, das man nur Tracks in den gewählten Verzeichnis wahren kann. Um in ein anderes Verzeichnis zu wechseln muß man den Folder Wähler betätigten.
• TRACK MODE: Um in den Track Modus zu gelangen, muß man kurz den TRACK knopf drücken. Es ist möglich alle Tracks so auszuwahlen, als waren keine Unterordner vorhanden. Um mehrere TRACKS (10er Schritte) schnell auszuwahlen,

drücke den TRACK Währknopf wahren man vorwärts/rückwärts dreht. Um aus dem Track Modus zu kommt, drücken Sie einfach den FOLDER Knopf

- RELAY FUNCTION:

• Überprüfen Sie zunachst, ob das spezielle Fader-Start-Kabel die beiden MCD200-Player verbindet.
• Legen Sie in beiden Player eine CD ein.
• Offnen Sie die zwei Kanal-Fader der korrespondierenden CD Inputs Ihr's Mixers.
• Überprüfen Sie, ob bereits Player im Single-Modus sind (der "single" Anzeiger(13) erscheint auf dem Display). Falls einer der Player nicht im Single-Modus ist, drücken Sie den SGL/CNT Knopf(17) diese Players.
• Beginnen Sie mit dem Playback auf einem der beiden Player.
• Ein Track wird abwechselnd von beiden Playern gespielt. Sie können jederzeit eine neue CD in den Player einlagen, der gerade im Pause-Modus ist. Dadurch ist es möglich, ein endloses Programm zu gestalten, wie es ideal für Pubs usw. ist.

Entfernen Sie das Relay-Kabel, wenn Sie die Relay-Funktion nicht mehr brauchen.

- ERSTELLEN EINES LOOPS:

Während der Wiedergabe drücken Sie die IN/R.CUE Taste. Dies ist der Startpunkt des Loops. Nun drücken Sie die OUT/EXIT Taste um den Endpunkt zu markieren. Der nahtlose Loop startet direkt und wird wiederholt (Mit ein weniger Übung erhalten Sie perfekte Loops). Wahrend der Wiedergabe des Loop's konnen Sie die OUT/EXIT Taste drücken, um den Loop zu verlassen und den Rest des Tracks wiederzugegeben. Es ist möglich während der Wiedergabe des Loop's einen neuen Loop zu erstellen. Dazu drücken Sie einfach die Taste IN/R.CUE um den neuen Startpunkt zu markieren. Nun markieren Sie den Endpunkt mit der OUT/EXIT Taste. Ihr neuer Loop ist programmiert und wird wiedergegeben.

- RESTART DES LOOPS:

Dies kann auf 3 Arten geschehen:

• Wenn ein Loop programmiert ist und Sieihn durch Drucken der OUT/EXIT Tasteverlassen haben, drucken Sie die Taste RELOOP um den Loop neu zu starten.
• Wenn ein Loop programmiert ist und Sieihn durch Drucken der OUT/EXIT Taste verlassen haben, drucken Sie die Taste OUT/EXIT noch einmal um den Loop neu zu starten. Der nun markierte Punkt ist der neue Endpunkt des laufenden Loop's.
• Während der Wiedergabe des Loop's drücken Sie die Taste RELOOP um den Loop direkt wieder neu zu starten. Ideal um einen „Stotter“ Effekt zu kreieren.

- EDITIEREN EINES LOOPS:

Wenn ein Loop programmiert wurde, drücken Sie den RELOOP/STUTTER Knopf über 2sec, um in den „Loop edit" Mode zu gelangen. Während der Loop nahtlos abgespielt wird zeigt das Display den Loop Endpunkt an. Nutzen Sie das große Drehrad um einen neuen Loop Endpunkt zu setzen. Um das Setzen zu vereinfachen kann man den neu gewählten Endpunkt dauerhaft horen. Wenn der Endpunkt gesetzt ist drücken Sie den LOOP OUT Knopf um die Stellung zu speichern und die Funktion zu verlassen.

BEACHTE: Man kann Loops auf die HOT CUE Knöpf speichern. D.h. Sie können pro Track bis zu 4 Loops speichern. Das{nachste Kapitel beschreiben wie man die Loops speichert.

- Einen HOT CUE-Punkt speichern:

Es gibt 2 Arten, einen HOT CUE-Punkt zu setzen:

• Drücken Sie die IN/R.CUE Taste während der Wiedergabe um einen neuen CUE-Punkt zu setzen ("CUE on the fly")
• Befinden Sie sich im PAUSE-Modus, können Sie mit Hilfe des JOG/Wheels einen neuen CUE-Punktuchen. Haben Sie die Stelle gefunden, drücken Sie die IN/R.CUE Taste um den neuen CUE-Punkt zu setzen (oder PLAY/PAUSE drücken)

Sobald der CUE-Punkt gesetzt ist, können Sie in über die CUE-Taste abrufen.

- Einen einfachen CUE-Punkt auf die "HOT CUE" Tasten speichern:

Drücken Sie die MEMORY Taste, um in den HOT CUE Memory Modus zu gelangen (MEMORY Taste leuchtet).

• Drücken Sie während der Wiedergabe einen der vier HOT CUE Tasten: Die CUE-Taste, die Sie gerade drücken, leuchtet nun rot. Der CUE Punkt ist nun gespeichert. ("CUE on the fly").
• Befinden Sie sich im PAUSE-Modus können Sie mit Hilfe des JOG/Wheels einen neuen CUE-Punkt suchen. Haben Sie die Stelle gefunden, drücken Sie einen der vier HOT CUE Tasten um den neuen CUE-Punkt zu setzen. Die CUE-Taste, die Sie gerade drucken, leuchtet nun rot. Der CUE Punkt ist nun gespeichert.

Sobald der HOT CUE-Punkt gesetzt ist, können Sie in über die HOT CUE-Taste abrufen.

- SPEICHERN EINES LOOPS auf den HOT CUE Tasten:

Bringen Sie den MCD200 in den Loop Modus. Während der Wiedergabe des Loop's, drücken Sie die MEMORY Taste, um in den Speichermodus zu gelangen (Die MEMORY Taste leuchtet). Nachdem Sie eine der vier HOT CUE Tasten gedrückt haben, wechselt die Farbe der betreffenden Taste auf grün. Der nun ablaufende Loop ist gespeichert. Sie konnen bis zu 4 Loops pro Track speichern!

- ABLEGEN VON HOT CUES IN DEN PERMANENTEN INTERNEN SPEICHER

Für jeder CD kann man bis zu 4 Cue Punkte in dem internen Speicher ablegen. Sobald man die gleiche CD wieder einlegt kann man die zuvor gespeicherten Cue Punkte und Loops der CD wieder aktivieren. Der MCD200 kann bis zu 2048 (512 x 4) Cue Punkte und Loops speichern. Schreiben des Inhaltes der HOT CUE Knöpfen in den internen Speicher ist sehr einfach: Drücken Sie den MEMORY Knopf für ca. 2sec. Bis das Display „SAVING" zeigt. Das ist alles!

BEACHTE: Wenn man eine andere CD in das Laufwerk einlegt ohne die davor erstalten Hot CUE Punkte in den internen Speicher zu speichern, werden diese gelöscht

AUFRUFEN DER HOT CUES AUS DEM INTERNEN SPEICHER

• RECALL: Vor dem einsetzen der CD MEMORY Taste drücken bis zum Blinken und das Display "RECALL" anziegt. Nun drücken Sie den OPEN/CLOSE Knopf zum Einsetzen der CD. Wenn das Gerät keine HOT CUE Punkte finden kann stoppt der recall Prozess automatisch
• DON'T RECALL: Setzen Sie die CD ein und starten Sie playback. Das Gerät ignoriert die erstellungen Cue Punkte.

- LÖSCHEN DER GESPEICHERTEN „HOT CUE“ EINSTELLUNGEN:

Hier gibt es 2 Möglichkeiten:

• Speichern Sie einfach einen neuen „HOT CUE“-Punkt über den bestehenden. BEACHTE: Vergessen Sie nicht die Änderungen im permanenten Speicherabzulegen.
• Beim Wechsel einer CD werden ebenfalls alle „HOT CUE“ Punkte gelöscht.

BEACHTE: Nur die HOT CUE Taster werden gelöscht, die CUE Punkt Informationen im intern Speicherbleibenerhalten.

- LÖSCHEN DES INTERNEN CUE SPEICHERS

Drehen Sie den SEARCH Knopf(1) nach links und halten Sie diesen in der Position. Nun schalten Sie das Gerät ein: Der permanente Speicher ist somit gelöscht. Es erscheint im Display „clearALL“

VORSICHT: DIESE Funktion IST NICT RÜCKGÄNGIG ZU MACHEN !!!

PITCH BENDING:

Verwenden Sie diese Funktion, um den Takt zweier Titel so perfekt wie möglich anzugleichen. Hierfür gibt es 2 Märklichkeiten:

• PITCH BEND Tasten: Wird die „PITCH BEND+“ oder „PITCH BEND-“ Taste betätig, so erhöht bzw. verringert sich die Geschwindigkeit des wiedergegebenen Titels.
• JOG WHEEL: Wir das „JOG WHEEL" im Uhrzeigersinn bewegt, so erhöht sich die Geschwindigkeit des Titels. Bewegt man das „JOG WHEEL" gegen den Uhrzeigersinn wird die Geschwindigkeit verringert. Je schneller das „JOG WHEEL" bewegt wird,esto stärkerändert sich die Geschwindigkeit des Titels.

- PITCH BEND PARAMETER:

Der Pitch Bend Parameter bestimmt den Einfluss des Jog Wheels auf die Pitch Bend Funktion. Der CD-Spieler wird mit einem Pitch Bend Parameter von 50 gefelwert. Sie können den Parameter zwischen 001 (sehr geringer Effekt) und 100 (extremer Effekt) regeln, um die Pitch Bend Funktion perfekt ihren persönlichen Vorstellungen anzupassen! So können Sie den Parameter ändern:

• Drücken Sie den TIME-Knopf (16) bis das alphanumericische Display (20) den Parameterwert: BEND xxx ("xxx" ist der Wert) anziegt
• Ändern Sie den Parameter mit dem größten Jog Wheel (20) und drücken Sie kurz den TIME-Knopf (16), um den neuen Parameter zu bestätigten.

Testen Sie die neue Pitch Bend Parameter Einstellung, um zu sehen, ob sie OK ist:

• Neuer Parameter ist NICHT OK: beginnen Sie das Verfahren von neuem, um einen anderen Wert einzustellen.
• Neuer Parameter ist OK: drücken Sie den MEMORY-Knopf (9), bis das Display "SAVING" [Speichern] anziegt, um diese neue Einstellung als Dauereinstellungen des Geräts abzuspeichern. jetzt bleibt die neue Pitch Bend Parameter-Einstellung erhalten, selbst wenn der CD-Player ausgeschelt wird.

- CD-TEXT:

Nicht nur MP3 Files konnen Tracknamen auf dem Display anzeigen. Einige normale Audio CDs verwenden CD-TEXT, um Tracknamen anzuzeigen. Auch CDR-Brennsoftware (z.B. Nero) kann einen CD-TEXT zu einer normalen Audio CD hinzufugen. Wenn der MCD200 diese CD-TEXT Daten ermittelt, wird das Display sie automatisch anzeigen. Falls kein CD-TEXT verfügbar ist zeigt das Display "no CD-TEXT".

- MP3 FILES ABSPIELEN:

Der CD Player erkennt eine MP3 Datei automatisch

Der MCD200 ist in der Lage verschiedene MP3 Formate zulesen. Das Display zeigt eine der ID3-tags (Liedtitel / Interpret / Verzeichnisname / Bitrate). Die CD nimmt bis zu 999 MP9 Dateien auf, umfassend auf max. 255 Folders.

Wenn die MP3 Dateien in seperate Folder sortiert sind, listet der MCD570 alle Dateien auf. Die MP3 Dateien müssen folgendem Format entsprechen mp3 ~ .MP3 ~ .mP3 ~ .Mp3

Sehen Sie sich die technischen Daten an um zu sehen welche MP3 Dateien erlaubt sind.

- ABSPIELEN VON CD-R UND CD-RW:

Ausser normalen Audio CD's kann der MCD200 auch CD-R und CD-RW abspielen.

Bitte verwenden Sie beim brennen einer CD ausschiesslich den "disc at once" und "track at once" Modus! Das Brennen Ihres CD's mit Geschwindigkeiten higher als 12x kann Lesefehler verursachen. Wenn die Disc eine Multi Session ist, wird nur die ersten Session gespielt:

• Wenn die ersten session eine CD-DA ist, können Sie nur CD-DA Tracks abspielen.
• Wenn die ersten Session eine MP3 Datei ist, können Sie nur eine MP3 Datei abspielen.

TECHNISCHE DATEN

Stromzufuhr:

AC 230 V, 50Hz

Leistungsaufnahme:

14.5W

Output level:

2,0Vrms + / 0 ,5dB @ 1kHz, 0dB

Frequenzbereich:

20-20.000Hz (+ / - 0,4dB)

THD + noise (20kHz LPF):

0,005% @ 1kHz, 0dB

S/N Ratio (IHF-A)

120dB @ 1kHz, 0dB

Kürzeste Zugriffszeit (next track):

<2sec

Längste Zugriffszeit (track 1 20 ):

<4sec

Laser Pickup:

Mögliche Datei Erweiterung:

.mp3\~.MP3\~.mP3\~.Mp3

ID3 tag Kompatibilität:

ID3v2 und früher

ISO9660:

mono / stereo gesampelt bei: 32 - 44,1 - 48kHz

32-320Kbps

mono / stereo gesampelt bei: 16 - 22,05 - 24kHz

8-160Kbps

mono / stereo gesampelt bei: 8 - 11,025 - 12kHz

8-160Kbps

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version these Benutzerhandbuches von unserer Website herunterlagen:

www.beglec.com
