BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Sie.
these Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der
Moglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Programmierbarer LED-Controller mit 6 Ausgängen, die jeweils 4 Kanäle (RGB+DIM) umfassen

• Ideal zur Automatisierung von LED-Scheinwerfern im Innen- und im Außenbereich dank eingebauter Uhr:

• Jahreskalender mit Uhrzeit, Tag, Monat, Jahr

• 3 verschiedene Programme pro Tag
• Wochenprogramm 7 Tage x 3 Programme = max. 21 Programme pro Woch

• Backup-Batterie zur Sicherung der Daten

• Einfaches und Schnelles Programmieren von bis zu 24 Lauflichtern (Chases) mit jeweils max. 30 Lichtstimmungen (Scenes)

• Überblend- (Fade) & Wartezeit zwischen zwei Farben können bis zu 90 Minuten in Anspruchnehmen
• Unabhängige Überblend- und Wartezeiteinstellung während der Wiedergabe
• Tastatursperreinrichtung, um unbefugte Bedienung zu verhindern
• 24 Makros mit programmierbarer Überblend- und Wartezeit
  Jeder Ausgang wird von RGB LEDs überwacht: einfaches Programmieren ohne angeschlossene Scheinwerfer
• 2x8 Zeichen LCD-Display mit Hintergrundbeleuchtung und großer Drehregler für eine einfache Navigation

• Flexible DMX Ein-/Ausgangskonfiguration:

• 6 DMX-Ausgabe (RGB+DIM), um die LED-Scheinwerfer sternfornig anzuschlieben

• 1 kombinierter DMX-Ausgang (24-Kanal), um die LED-Scheinwerfer in Reihe zu schalten
• 1 DMX-Eingang mit DMX-Adresseinstellung: Priorität über eingebaute Programme, wenn DMX-Signal erfasst wird.

• 1 DMX-Durchschaftung: Verbindung vom DMX-Eingang.

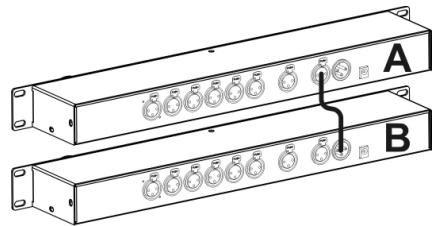

• Daten (Lauflichter, Zeitpläne, ...) können zwischen 2 Geräten übertragen werden.

• Kompakte 19"Rack /1U Gehäuse.

VOR DER ERSTBENUTZUNG

Überprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:

LED Director
- Netzadapter
Bedienungsanleitung

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Soller das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzüglich mit ihrem Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreeick weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Klasse III Klassifizierung

Die Vorrichtung ist geeignet zur Installation auf gängigen entflammbaren Oberflächen. Gängige entflammbare Oberflächen umfassen Baumaterialien wie Holz oder holzhaltige Baustoffe mit einer Dicke von über 2mm.

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation setzen sie das Gerätitte nach dem Transport in einer warmen Umgebung eine Zeit zum Temperaturausgleich stehen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen halten. Keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion konnen die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen halten.
• Sicherstellen, dass Netzspannung mit Geräteaufkreiber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichbar sein, um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Um eine Gefahr zu vermeiden, soll das Gerät nur mit dem mitgelieferten Adapter benutzt werden. Ist der Adapter beschädigt, damit nur durch einen gleichen Adapter ersetzt werden.
  Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

WARTUNG

Die Reinigung des Gerats erfolgt mit einem nicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerätnnere gelangt. Verwendten Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdūnner, die das Gerat beschädigten wurden.

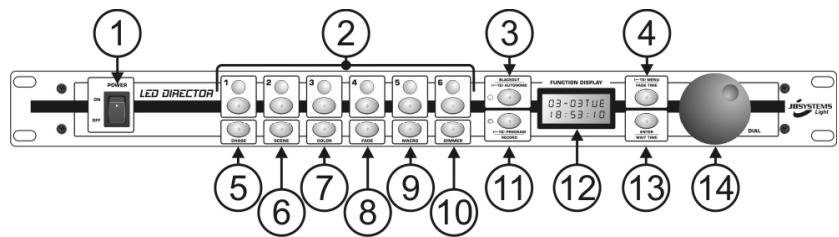

FUNKTIONEN (VORDERSEITE)

1. NETZSCHALTER: zum Ein-/Ausschalten des Geräts.

2. LEUCHTENTASTE: zum An-/Abwahlen eines Scheinwerfers, die RGB-Anzeige gibt den Zustand an:

3. RGB-Anzeige AN: Ausgang ist an und bereit zur Editierung (kurz die Leuchtentaste drücken)

4. RGB-Anzeige BLINKT: Ausgang ist an aber nicht editierbar (kurz die Leuchtentaste drucken)

5. RGB-Anzeige AUS: Ausgang ist aus und nicht editierbar (die Leuchtentaste umgebung 1 Sekunde gedrück gehalten)

6. BLACKOUT / AUTONOME TASTE: Diese Taste hat zwei verschiedene Funktionen:

7. BLACKOUT: die Taste kurz drücken, um Blackout an-/abzuschalten, die gelbe LED leuchtet, während die Ausgänge auf Null gesetzt werden.
   AUTONOME: halten Sie die Taste ungebär 1 Sekunde lang gedrückt, um das DMX-Signal an allen DMX-Ausgängen abzuschalten Die angeschlssenen Scheinwerfer beginnen im automatischen Standalone-Modus zu arbeiten. Die gelbe LED blinkt, während das LCD-Display "STAND ALONE" anziegt. Drücken Sie die Taste kurz, um diesen Modus abzuschalten.

8. MENU / FADE TIME TASTE: Diese Taste hat zwei verschiedene Funktionen:

9. MENU: halten Sie diese Taste ungebärn eine Sekunde lang gedrückt, um ins Setup-MENU zu gelangen: siehe weiter unter für weitere Informationen über das Setup-MENU. Drücken Sie die Taste kurz, um das Setup-MENU zu verlassen.

10. FADE TIME: Die Überblendzeit bestimmt, wie lange das Überblenden von einer Farbe zu einer anderen dauert. Drücken Sie diese Taste, um die Überblendzeit zu editieren. Kann im Chase Playback Modus oder bei der Editierung einer Makro benutzt werden. Benutzen Sie einfach den Drehregler (14), um die Überblendzeit zwischen 0 Sekunden und bis zu 90 Minuten einzustellen.

11. CHASE TASTE: zum Auswahlen eines der 24 Lauflichter. Einfach den Drehregler (14) drehen, um ein Lauflicht auszuwahlen.

12. SCENE TASTE: zum Auswahlen einer Lichtstimmung innerhalb eines Lauflichts (das Display zeigt "MANUAL" an). Einfach den Drehregler (14) drehen, um die gewünschte Lichtstimmung auszuwahlen.

13. COLOR TASTE: drücken Sie diese Taste (das Display zeitg "Color" an), um die gewünschte Farbe einzustellen. Wahlen Sie jetzt 1 oder mehrere Leuchten (2) und benutzten Sie den Drehregler (14), um eine der 255 verfügbar Farben zu halten.

14. FADE TASTE: Die Überblendzeit bestimmt, wie lange das Überblenden von einer Farbe zu einer anderen dauert. Drücken Sie diese Taste (das Display zeigt "Fade" an) und benuten Sie den Drehregler (14), um die gewünschte Überblendzeit für die gewährte(n) Leuchte(n) auszuwahlen.

15. MACRO TASTE: Es gibt 24 vorprogrammierte Makros, die Sie zum Erstellen von Lichtstimmungen und Lauflichtern verwenden können. Drücken Sie diese Taste (das Display zeit “Macro” an) und benutzten Sie den Drehregler (14), um die gewunschte Makro für die gewährte(n) Leuche(n) auszuwahlen. Sie können die Überblendzeit (4) und die Wartezeit (13) beliebig anpassen.

16. DIMMER TASTE: Diese Taste hat zwei verschiedene Funktionen:

17. IM PROGRAMM-MODUS: Sie können diese Taste drucken und den Drehregler (14) benutzen, um den Dimmpegel einer oder mehrerer gewährten Leuchte(n) einzustellen.

18. IM PLAYBACK-MODUS: Sie können diese Taste drucken und den Drehregler (14) benutzen, um den Dimmpegel aller Ausgänge einzustellen. (Master Dimmer)

19. PROGRAM / RECORD TASTE: Diese Taste hat zwei verschiedene Funktionen:

20. PROGRAM: halten Sie diese Taste ungebärte eine Sekunde lang gedrückt, um in den Chase Programmmodus zu gelagen (grüne LED blinkt) und benutzten Sie den Drehregler (14), um das Lauflicht, das Sie erstehen oder editieren möhen, zu wahren. Wenn die Editierung abgeschlossen ist, drücken Sie die Taste erneut 1 Sekunde lang, um den Programmmodus wieder zu verlassen.

21. RECORD: Im Programmmodus drücken Sie diese Taste kurz, um die gerade editierte Lichtstimmung

zu speichern. Das Display zeigt "STORE OK" an und springt zum{nachsten Schritt.

1. DISPLAY: macht die Bedienung und Programmierung viel einfacher. Wenn ein DMX-Signal am DMX-Eingang (18) erfasst wird, zeigt das Display die von Ihnen gewährte Startadresse für die ankommenden DMX-Kanäne an.

2. ENTER / WAIT TIME TASTE: Diese Taste hat zwei verschiedene Funktionen:

3. ENTER: drücken Sie diese Taste kurz, um die auf dem Display angezeigten Menüinstellungen zu bestäigen.

4. WAIT TIME: Die Wartezeit bestimmt, wie lange es bis zum Beginn der{nachsten Lichtstimmung oder des nachsten Makroschritts dauer. Drucken Sie diese Taste, um die Wartezeit zu editieren. Kann im Chase Playback Modus oder bei der Editierung einer Makro benutzt werden. Benutzen Sie den Drehregler (14), um die Wartezeit zwischen 0 Sekunden und bis zu 90 Minuten einzustellen.

5. DREHREGLER (DIAL): zum Durchlaufen der Menüs und zum Wechseln der verschiedenen auf dem Display angezeigten Werte.

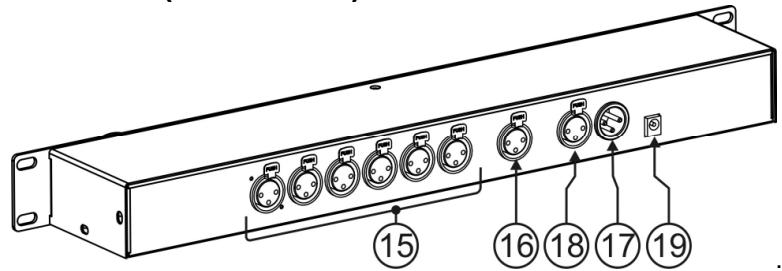

FUNKTIONEN (Rückseite)

1. LEUCHTEN-AUSGänge: zum Anschlieben der LED-Scheinwerfer in „Sternform". Alle 6 Ausgänge benutzen 4 Kanäle mit jeweils derselben Reihenfolge: R+G+B+DIM (oder DIM+R+G+B ~ siehe Setup-MENU)
2. DMX-AUSGANG: zum Anschlieben aller LED-Scheinwerfer in einer Reihenschaltung (alle Geräte in einer DMX-Reihe). Die Kanäle der verschiedenen Scheinwerfer werden zu 24 Kanälen zusammengeführt.

Leuchte1 = Kanäle 001 bis 004
Leuchte2 = Kanäle 005 bis 008
Leuchte3 = Kanäle 009 bis 012
Leuchte4 = Kanäle 013 bis 016
Leuchte5 = Kanäle 017 bis 020
Leuchte6 = Kanäle 021 bis 024

1. DMX-EINGANG: normalerweise unbenutzt ABER Sie konnen einen externen DMX-Controller anschließen. Sobald ein DMX-Signal an thisem Eingang erfasst wird, erhalten diese DMX-Signal Vorrang vor den vom LED-Director erstellungen Ausgangen. Dies bedeutet, dass ein externer DMX-Controller automatisch die Steuerung der an den DMX-Ausgangen angeschlossenen Leuchten übernehmen kann. Sie konnen sareg festlegen, von welcher Adresse aus die eingehenden DMX-Kanäle zu den Ausgangen geleitet werden sollen (siehe Punkt 5 im Kapitel "Setup-MENU").

2. DMX-DURCHSCHALTUNG: Dies ist eine exakte Kopie des DMX-Eingangs (17) und wird zur Reihenschaltung des LED Directors in einer großen Anlage benutzt.

3. GS-EINGANG: Eingang für Netzadapter. Der Eingang ist ausgelegt für 9VGS bis 12VGS @ mindestens 300mA.

ANSCHLUSSE

Die LED-Leuchten können auf zwei Arten mit dem LED-Director verbunden werden:

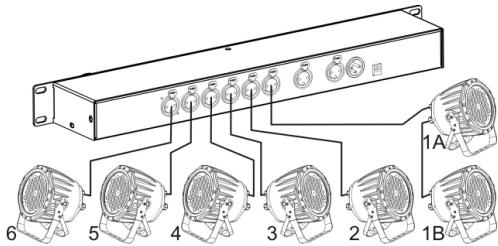

STERNSCHALTUNG

Die 6 DMX-Ausgänge (15) werden benutzt und die angeschlossenen LED-Leuchten haben alle die Startadresse 001. Nätürlich können Sie

mehrere LED-Leuchten (z.B. 1A und 1B auf der Zeichnung) auf einen Ausgang setzen aber alle müssen dieselbe Startadresse 001 haben.

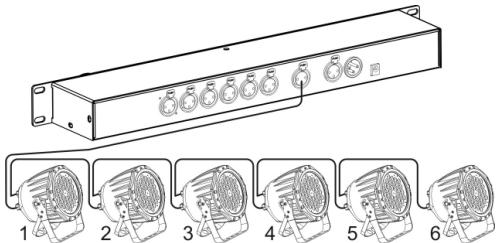

REIHENSCHALTUNG

Alle LED-Leuchten werden an den DMX-Ausgang (16) angeschlossen. Alle LED-Leuchten erhalten ihre eigene Startadresse, (siehe Nr. 16 im vorhergehenden Kapitel), abhängig davon, welchem der 6 Kanale Sie sie zuordnen möchten.

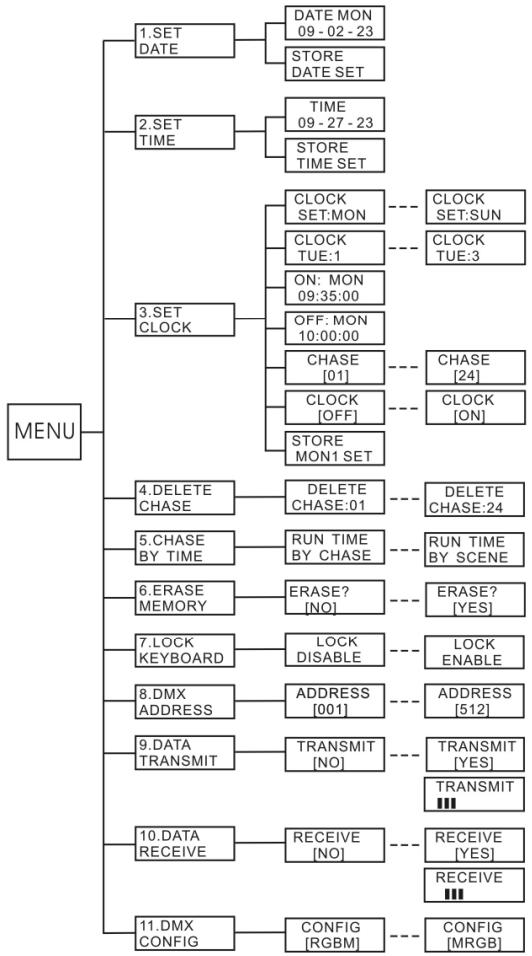

SETUP-MENU

Das Setup-MENU dient zur Konfigurierung des LED-Directors und zur Durchführung einiger weniger hαufig verwendeten Funktionen. Halten Sie die MENU Taste (4) ungebärne eine Sekunde lang gedrück, um ins

Setup-MENU zu gelangen. Das Menu umfasst 11 Unterverlungen, die nachfolgend detailiert bescriben werden:

1/ SET DATE (Datum einstellen)

• Benutzen Sie den Drehregler (14), um "SET DATE" zu wahlen und drücken Sie die ENTER-Taste (13) Das Display zeit das aktuelle Datum an.
• Benutzen Sie den Drehregler (14), um den Parameter zu wahlen, den Sie editieren möchten (Jahr, Monat oder Tag wird unterstrichen sein)
• Drücken Sie ENTER (13) und benutzten Sie den Drehregler (14) zur Anpassung des Wertes
• Drücken Sie ENTER (13) zur Bestätigung und passen Sie die anderen Werte ebenfls an.
• Drehen Sie den Drehregler (14), bis das Display "STORE DATE SET" anziegt
• Drücken Sie ENTER (13) zur Bestätigung.
  Hinweis: Wenn Sie ins Hauptmenu zurückkehren möchten, drücken Sie einfach kurz die MENU-Taste (4).

2/ SET TIME (Zeit einstellen)

• Benutzen Sie den Drehregler (14), um "SET TIME" zu wahlen und drücken Sie die ENTER-Taste (13) Das Display zeit die aktuelle Uhrzeit an.
• Benutzen Sie den Drehregler (14), um den Parameter zu wahlen, den Sie editieren möchten (Stunden, Minuten oder Sekunden wird unterstrichen sein)
• Drücken Sie ENTER (13) und benutzten Sie den Drehregler (14) zu Anpassung des Wertes
• Drucken Sie ENTER (13) zur Bestätigung und passen Sie die anderen Werte ebenfls an.

• Drehen Sie den Drehregler (14), bis das Display "STORE TIME SET" anziegt
• Drücken Sie ENTER (13) zur Bestätigung.
  Hinweis: Wenn Sie ins Hauptmenu zurückkehren möchen, drücken Sie einfach kurz die MENU-Taste (4).

3/ SET CLOCK (Uhr einstellen)

Hier können Sie die Start-/Stoppzeiten für bis zu 21 zeitgesteuerte Laufrichter einstellen (3 Laufrichter/Tag x 7 Tage = 21 Timer)

Hinweis: bei der Programmierung eines Timer brauchen Sie nur die MENU Taste (4) kurz zu drücken, wenn Sie zum/zu den vorhergehenden Schritt/en zurückkehren und diese/n korrigieren möchten.

• Benutzen Sie den Drehregler (14), um "SET CLOCK" zu wahren und drücken Sie die ENTER-Taste (13) Das Display zeigt "CLOCK SET: SUN" an. (SUN = Sonntag)
• Benutzen Sie den Drehregler (14), um den gewünschten Tag auszuwahlen. (in vorliegendem Beispiel wahren wir MON "Montag")
• Drücken Sie ENTER (13) zur Bestätigung Das Display zeigt "CLOCK MON: x" ( x = die Nummer des Timer) an
• Benutzen Sie den Drehregler (14), um den Timer zu wahren, den Sie editieren möchten. ((in vorliegenden Beispiel wahren wir 2 "Timer 2")
• Drücken Sie ENTER (13) zur Bestätigung Das Display zeigt "ON MON hr:min:sec" (Startzeit des Lauflicht-Timers)
• Benutzen Sie den Drehregler (14), um den Gegenstand zu wahlen, den Sie editieren möchten (Stunden, Minuten oder Sekunden wird unterstrichen sein)
• Drücken Sie ENTER (13) und benutzen Sie den Drehregler (14) zur Anpassung des Wertes
• Drücken Sie ENTER (13) zur Bestätigung und passen Sie die anderen Werte ebenfls an.
• Drehen Sie den Drehregler (14), bis das Display "OFF FRI hr:min:sec" (Stoppzeit des Lauflicht-Timers) anziegt
• Benutzen Sie den Drehregler (14), um den Parameter zu wahlen, den Sie editieren möchten (Tag, Stunden, Minuten oder Sekunden wird unterstrichen sein)
• Drücken Sie ENTER (13) und benutzen Sie den Drehregler (14) zur Anpassung des Wertes
• Drücken Sie ENTER (13) zur Bestätigung und passen Sie die anderen Werte ebenfls an.
• Drehen Sie den Drehregler (14), bis das Display "CHASE [01]" (Nummer des Lauflichts, das sie wahlen möchten) anziegt
• Drücken Sie ENTER (13) und benutzen Sie den Drehregler (14) zur Anpassung des Wertes
• Drucken Sie ENTER (13) zur Bestätigung.
• Drehen Sie den Drehregler (14), bis das Display "CLOCK OFF" anziegt

→ ACHTUNG!!! CLOCK [OFF] bedeutet, dass der Timer programmiert ist aber NICTHT aktiviert!!

• Drücken Sie ENTER (13) und benutzen Sie den Drehregler (14) um auf "CLOCK [ON]" zu wechseln
• Drücken Sie ENTER (13) zur Bestätigung.
• Drehen Sie den Drehregler (14), bis das Display "STORE MON2 SET" (in unserem Beispiel) anziegt
• Drücken Sie ENTER (13) zur Bestätigung (gelbe und grüne LED blinken 3 Mal)

Das Display zeitg "CLOCK SUN:2" (in unserem Beispiel!) an

Sie können das Verfahren wiederholen, um einen neuen Timer zu programmieren ODER drücken Sie 2x die MENU-Taste (4), um zum Hauptmenu zurückzukehren.

4/ DELETE CHASE (Lauflicht Löschen)

• Benutzen Sie den Drehregler (14), um "DELETE CHASE" zu wahlen und drücken Sie die ENTER-Taste (13) Das Display zeitg. "DELETE CHASE: 01" an.
• Benutzen Sie den Drehregler (14), um das Lauflicht zu wahlen, das Sie loschen möchten.
• Drücken Sie ENTER (13) zur Bestätigung Das Display zeigt "DELETE? [NO]" an
• Benutzen Sie den Drehregler (14), um zu "DELETE? [YES]" zu wechseln
• Drücken Sie ENTER (13) zur Bestätigung (gelbe und grüne LED blinken 3 Mal)
  →Sie können das Verfahren wiederholen, um einen neuen Timer zu programmieren ODER drücken Sie die MENU-Taste (4), um zum Hauptmenu zurückzukehren.

5/ CHASE BY TIME

These Option leegt fest, wie die Parameter "Überblendzeit" und "Wartezeit" das Timing des programmierten Lauflichts während des Abspielen beeinflussen. Wir schlagen vor, über diesen Punkt nachzudeken, ehe Sie die Lauflichtprogrammierung starten, weil es das Endresultat stark beeinfusst. Zwei Optionen sind verfügbar:

RUN TIME BY CHASE (Laufzeit pro Lauflicht): Dies ist die einfachste Methode, betet aber weniger,Möglichkeiten. Die Parameter "Überblendzeit" und Wartezeit" werden beim Abspielen eingestellt. Diesbedeutet, dass alle Schritte der Lauflicher dieselben Überblend- und Wartezeiten haben werden.

• RUN TIME BY SCENE (Laufzeit pro Lichtstimmung): These Methode ermitteligt Ihnen, unterscheidliche Überblend- und Wartezeiten für die einzelnen Lichtstimmungen eines Lauflichts einzugeben! Dies bedeutet, dass Sie die Wiedergabe- & Farbüberblendgeschwindigkeitenändern konnen, um ein sehr dynamisches Lauflicht zu erhalten. Allerdings können sie diese Parameter während der Wiedergabe nicht mehr ändern!

Trefen Sie Ihr Wahr wie hier nach beschreiben:

• Benutzen Sie den Drehregler (14), um "CHASE BY TIME" zu wahlen und drücken Sie die ENTER-Taste (13) Das Display zeigt "RUN TIME BY CHASE" oder "RUN TIME BY SCENE" an.
• Benutzen Sie den Drehregler (14), um die gewünschte Option auszuwahlen.
• Drücken Sie ENTER (13) zur Bestätigung (gelbe und grüne LED blinken 3 Mal)

6/ ERASE MEMORY (Speicher löschen)

Gehen Sie SEHR vorsichtig damit um: der gesamte Speicher wird gelöscht sein!

• Benutzten Sie den Drehregler (14), um "ERASE MEMORY" zu wahren, und drücken Sie die ENTER-Taste (13) Das Display zeigt "ERASE? [NO]" an.
• Benutzen Sie den Drehregler (14), um zu "ERASE? [YES]" zu wechseln
• Drücken Sie ENTER (13) zur Bestätigung Das Display zeigt "Please Wait ... "an, anschließend blinken die gelben und grünen LEDs drei Mal.

Hinweis: Wenn Sie ins Hauptmenu zurückkehren möchten, drücken Sie einfach kurz die MENU-Taste (4).

7/ LOCK KEYBOARD (Tastatur sperren)

These Option sperr die Tastatur, so dass unbefugte Personen sie nicht benutzten konnen. Im Setup-Menk konnen Sie die Spervorrichtung allerdings so einstellen, dass zusätzliche Handlungen erforderlich sind, um die Tastatur wirklich zu SPERRREN!

• Benutzen Sie den Drehregler (14), um "LOCK KEYBOARD" zu wahren und drücken Sie die ENTER-Taste (13) Das Display zeigt "LOCK ENABLE" (Sperrung aktivieren) oder "LOCK DISABLE" 'Sperrung deaktivieren) an.
• Benutzen Sie den Drehregler (14), um die gewünschte Option auszuwahlen.
• Drücken Sie ENTER (13) zur Bestätigung (gelbe und grüne LED blinken 3 Mal)

Sperren der Tastatur, wenn “LOCK KEYBOARD” aktiviert ist:

• LOCK KEYBOARD (Tastatur sperren):

• Drucken Sie die ENTER Taste (13), bis ein “offenes” Bügelschloss auf dem Display erscheint.

• Drücken Sie die Leuchtentasten Nr. 1 + 3 + 6 gleichzeitig, um die Tastatur vollständig zu sperren Das Display zeigt ein "geschlossenes" Bügelschloss an.

• UNLOCK KEYBOARD (Tastatur freigegeben):

• Drücken Sie die Leuchtentasten Nr. 1 + 3 + 6 gleichzeitig, um die Tastatur wieder freiugegeben Die Tastatur ist wieder freiugegeben.

8/ DMX ADDRESS (DMX-Adresse)

Wenn ein externer DMX-Controller am "DMX-Eingang" (17) des LED-Directors angeschlossen ist, übernimmt der DMX-Controller die Steuerung der LED-Leuchten. Sie konnen festlegen, welche 24 DMX-Kanäle des Controllers benutzt werden, indem Sie einfach die Startadresse einstellen. Beispiel: Der externe Controller sendet 512 DMX-Kanäle und Sie möchen, dass die Kanäle 100 bis 123 die LED-Leuchten steuern. Setzen Sie die DMX-Adresse einzuf auf "100":

• Benutzen Sie den Drehregler (14), um "DMX ADDRESS" zu wahlen, und drücken Sie die ENTER-Taste (13) Das Display zeigt "ADDRESS [xxx]" (xxx = aktuelle DMX-Adresse) an.
• Benutzen Sie den Drehregler (14), um die Adresse anzupassen; (100 in unserem Beispiel)
• Drücken Sie ENTER (13) zur Bestätigung (gelbe und grüne LED blinken 3 Mal)

9/ DATA TRANSMIT (Datumübermittlung)

• Benutzen Sie den Drehregler (14), um "DATA TRANSMIT" zu wahlen, und drücken Sie die ENTER-Taste (13) Das Display zeigt "TRANSMIT [NO]" an.

• Drücken Sie ENTER (13), um [NO] zu bestätigten und kehren Sie zum Hauptmenu zurück oder benutzen Sie den Drehregler (14), um zu "TRANSMIT [YES]" zu wechseln

• Drücken Sie ENTER (13) zur Bestätigung Das Display zeigt "TRANSMIT" mit einer Statusanzeige an. Warten Sie einfach bis das Display "TRANSMIT END" anziegt

10/ DATA RECEIVE (Datumempfang)

• Benutzen Sie den Drehregler (14), um “DATA RECEIVE” zu wahlen, und drücken Sie die ENTER-Taste (13) Das Display zeigt “RECEIVE? [NO]” an.
• Drücken Sie ENTER (13), um [NO] zu bestätigten und kehren Sie zum Hauptmenu zurück oder benutzen Sie den Drehregler (14), um zu "RECEIVE [YES]" zu wechseln
• Drücken Sie ENTER (13) zur Bestätigung Das Display zeigt "RECEIVE" mit einer Statusanzeige an. Warten Sie einfach bis das Display "RECEIVE END" anziegt

11/DMX CONFIG

Der LED-Director kann die LED-Leuchten mit 2 verschiedene DMX-Kanal-Anordnungen steuern:

• RGBM: CH1 = Rot + CH2 = Grün + CH3 = Blau + CH4 = Master Dimmer
• MRGB: CH1 = Master Dimmer + CH2 = Rot + CH3 = Grün + CH4 = Blau

Überprüfen Sie die DMX-Kanal-Anordnung ihrer Leuchten und wahren Sie die passende:

• Benutzten Sie den Drehregler (14), um "DMX CONFIG" zu wahlen und drücken Sie die ENTER-Taste (13) → Das Display zeigt "CONFIG [RGBM]" oder "CONFIG [MRGB]") an.
• Benutzen Sie den Drehregler (14), um die gewünschte Option auszuwahlen.
• Drücken Sie ENTER (13) zur Bestätigung (gelbe und grüne LED blinken 3 Mal)

Wichtiger Hinweis: Sie können RGBM- und MRGB-Leuchten zusammen NICHT benutzen!

BEDIENUNGSANLEITUNG

PROGRAMMIEREN EINES LAUFLICHTS

A. Halten Sie die PROGRAM-Taste (11) 1s gedrückt, um in den Programmmodus zu gelangen Die grüne LED blinkt und das Display zeigt "Chase [01]" an
B. Benutzen Sie den Drehregler (14), um das gewünschte Lauftlicht zu wahlen, zum Beispiel Lauftlicht 02
C. Drücken Sie die SCENE-Taste (6) Das Display zeigt "C02 SN01" an und die schlussendliche Lichtstimmung wird auf den blinkenden RGB-Anzeigen (2) gezeigt.

Hinweis: wenn Sie "RUN TIME BY SCENE" im Setup-Menu gewählt haben (siehe Punkt 5 im Kapitel "Setup Menu"), können Sie bei der Programmierung unterschiedliche Überblend- und Wartezeiten für die einzelnen Lichtstimmungen einstehen.

• Drücken Sie die WAIT TIME -Taste (13) → Das Display zeigt "Macro WT:x.xxS" (x.xx = Wartezeit) an
• Benutzen Sie den Drehregler (14), um die gewünschte Wartezeit zu wahlen (die Zeit, bevor die Farbüberblendung beginnnt)
• Drücken Sie die FADE TIME -Taste (4) → Das Display zeit “Macro FT:x.xxS” (x.xx = Überblendzeit) an
• Benutzen Sie den Drehregler (14), um die gewünschte Überblendzeit zu wahren (erforderliche Zeit zum Überblenden zwischen zwei Farben)

D. Drücken Sie die Leuchtentaste (2) des Ausgangs, den Sie editieren möchen, Sie können mehrere Ausgänge gleichzeitig wahren. (RGB-Anzeige solte leuchten, nicht blinken)

E. Jezt haben Sie verschiedene Optionen:

Eine festgelegte Farbe einsetzen:

In der aktuellen Lichtstimmung wird eine der 255 verfügbaren Farben ausgewähl.
- Drucken Sie die COLOR-Taste (7) Das Display zeit "Color [xxx]" (xxx = Nummer der Farbe) an
- Benutzen Sie den Drehregler (14), um die gewünschte Farbe zu wahlen
- Wahlen Sie eine andere Leuchte oder fahren Sie fort mit dem{nachsten Schritt.

Eine Farbüberblendung einsetzen:

In der aktuellen Lichtstimmung erhalten Sie eine Überblendung aller Farben.
- Drücken Sie die FADE -Taste (8) → Das Display zeigt "Fade SP: x.xxS" (x.xx = Überblendzeit) an
- Benutzen Sie den Drehregler (14), um die gewünschte Farb-Überblendgeschwindigkeit zu wahren
Wahlen Sie eine andere Leuchte oder fahren Sie fort mit dem{nachsten Schritt.

Eine Farb-Makro einsetzen:

In der aktuellen Lichtstimmung wird eine der 24 verfügbaren Makros ausgewählt. (eine Farb-Makro ist eine vorprogrammierte Überblendsequenz zwischen 2 oder mehr Farben)
- Drücken Sie die MAKRO-Taste (9) → Das Display zeigt "Macro [xx]" (xx = Makronummer) an

• Benutzen Sie den Drehregler (14), um die gewünschte Makro zu wahlen
• Drucken Sie die WAIT TIME -Taste (13) → Das Display zeit "Macro WT:x.xxS" (x.xx = Wartezeit) an
• Benutzen Sie den Drehregler (14), um die gewünschte Wartezeit zu wahren (die Zeit, bevor die Farbüberblendung beginnt)
• Drücken Sie die FADE TIME -Taste (4) → Das Display zeigt "Macro FT:x.xxS" (x.xx = Überblendzeit) an
• Benutzen Sie den Drehregler (14), um die gewünschte Überblendzeit zu wahren (erforderliche Zeit zum Überblenden zwischen zwei Farben)
• Wahlen Sie eine andere Leuchte oder fahren Sie fort mit dem{nachsten Schritt.

Lichtleistung einstellen:

Zur Einstellung der Ausgangsleistung des/der ausgewählten Kanals/Kanä für die aktuelle Lichtstimmung.
- Drucken Sie die DIMMER-Taste (10) → Das Display zeigt "DIM:xxx" (xxx = DMX-Wert: 000 bis 255)
- Benutzen Sie den Drehregler (14), um den gewünschten Leistungswert zu wahlen
- Wahlen Sie eine andere Leuchte oder fahren Sie fort mit dem{nachsten Schritt.

F. Wenn alle Kanäle für die aktuelle Lichtstimmung eingestellt sind, drücken Sie einfach kurz die RECORD-Taste (11), um die Lichtstimmung (Scene) zu speichern und automatisch zur{nachsten Lichtstimmung zu wechseln. (gelbe und grüne LED blinkt 3 Mal)
G. Gehen Sie darüber zu Schritt D, um die anderen Lichtstimmungen einzustellen, bis Ihr Lauflicht fertig ist. (max. 30 Lichtstimmungen)
H. Halten Sie die PROGRAM-Taste (11) 1s lang gedrückt, um das Lauflicht zu speichern und den Programmmodus zu verlassen Die grüne LED hört auf zu blinken und auf dem Display erscheint "SCAN CHANGE"

Anmerkung1 ~ Eine Lichtstimmung anpassen: drücken Sie die SCENE-Taste (6) und benutzen Sie den Drehregler(14), um eine Lichtstimmung auszuwahlen. Nehmen Sie die Anpassungen vor und drücken Sie kurz die RECORD-Taste (11), um die Änderungen an der Lichtstimmung zu abzuspeichern.

Anmerkung2 ~ Eine Lichtstimmung löschen: drücken Sie die SCENE-Taste (6) und benutzen Sie den Drehregler(14), um eine Lichtstimmung auszuwahlen. Drücken Sie alle Leuchtentasten (2), bis die Anzeigen alle ausgehaltent sind. (die Lichtstimmung ist leer). Drücken Sie kurz die RECORD-Taste (11), um die leere Lichtstimmung zu speichern.

LOSCHEN EINES LAUFLICHTS

Laufichter konnen nur über das SETUP-Menu gelöscht werden: siehe weiter oben für die Vorgehensweise.

ABSPIELEN EINES LAUFLICHS

Sobald der LED-Director angeschaltet ist, starten sofort der zuletzt gewährte Betriebsmodus und das zuletzt gewährte Lauflicht. Dies bedeutet, dass Sie zum Beispiel in einem Geschäft die Stromversorgung komplett absalten konnen. Wenn Sie die Stromversorgung wieder einschalten spiel der LED Director sofort das zuletzt benutztze Programm ab!

Es gibt 3 Betriebsmodi:

AUTOMATISCHER BETRIEB:

• Drücken Sie die CHASE-Taste (5) und benutzen Sie den Drehregler (14), um eines der Lauflichter zu wahlen:

• Wenn ein Lauflicht leer ist, zeit das Display "NO SCENE" an Wahlen Sie ein anderes Lauflicht.

• Wenn ein Lauflicht eine Lichtstimmung enthalt, zeit das Display "AUTO" an und das Lauflicht wird abgespielt.

Hinweis: Überblend- & Wartezeiten können nur angepasst werden, wenn Sie "RUN TIME BY CHASE" im Setup-MENU gewählt haben (siehe Punkt 5 im Kapitel "Setup-MENU")

HANDBETRIEB:

• Wahlen Sie zunachst ein Lauflicht aus, wie im automatischen Betrieb beschreiben.
• Drücken Sie die SCENE Taste (5), das Display zeigt "MANUAL" an.
• Benutzen Sie den Drehregler (14), um eine Lichtstimmung auszuwahlen.

Die Lichtstimmung wird wiedergegeben, bis Sie eine andere wahren.

ZEITGESTEUERTER BETRIEB:

Wenn die Uhr eingestellt ist, um Laufrichter automatisch ein-/auszuschalten, wird alles gemäß den Festlegungen im Setup-Menu abgespielt. (siehe weiter oben)

Sie können den automatischen Betrieb und den Handbetrieb auch während des zeitgesteuerten Betriebs benutzen.

HANDBETRIEB AUSFUHREN

Den Controller manuell betätigen, bedeutet, dass Sie kein Lauflicht programmieren müssen.

Benutzen Sie somit nicht die CHASE (5) oder SCENE (6) Tasten, sondern gehen Sie direkt zu Schritt "E" in

"Programmieren eines Lauflichts", um die Ausgangskanäle manuell einzustellen.

DATENTRANSFER ZWISCHEN ZWEI GERÄTEN

Um Zeit zu sparen, können Sie Daten (Lauflichter + Timer) von einem Gerät zum anderen übermitteln und das geht so:

• Verbinden Sie die beiden Geräte mit Hilfe eines DMX-Kabels: DMX-Durchschaftung (A) für den Sender, DMX-Eingang (B) für den Empfänger der Daten (siehe Zeichnung).
• Leeren Sie den vollständigen Speicher des Empfängers (B): lessen Sie Punkt 6 im Kapitel "Setup-MENU" für die Vorgehensweise.
• Setzen Sie den Empfänger (B) in den DATA RECEIVE Modus:lesen Sie Punkt 10 im Kapitel "Setup-MENU" für die Vorgehensweise.
• Setzen Sie den Sender (A) in den DATA TRANSMIT Modus:lesen Sie Punkt 9 im Kapitel "Setup-MENU" für die Vorgehensweise.
  Fertig!

TECHNISCHE EINZELHEITEN

Netzspannung:

GS 9V bis 12V mindestens 300mA

GS/WS Netzadapter:

AC 230V, 50Hz 9Vdc / 300mA (or more)

DMX Anschlüsse:

3-pin XLR Stecker/Buchse 24-Kanäe and 6x 4-Kanäe

Abmessungen:

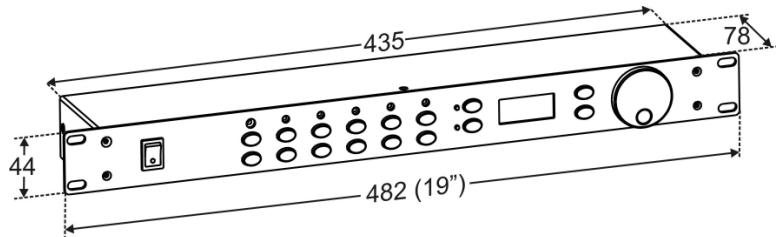

Siehe Zeichnung

Gewicht:

1,5kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
