BEDIENUNGSANLEITUNG LED BALL OUTDOOR JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

TECHNISCHE KENMERKEN

Netvoeding: wisselstroom 100V~240 V, 50/60 Hz

Zekering: 250V/2A trage zekering (20 mm)

Geluidscontrole: Inwendige microfoon

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.

• Stilvoller RGB 30cm LED-BALL mit 91 Hochleistungs-LEDs.

• Einsetbar für viele Anwendungen: öffentliche Parks, Diskotheken, DJs, Vermietungsfirmen, Ausstellungsstände, usw.

• Sehr sanfte RGB-Farbänderungen ohne Flackern dank hochfrequenter Dimmerelektronik

• Unterschiedliche Arbeitsmodi:

• Vollständig allein stehend: automatische oder taktsynchronisierte Farbänderungen (optionaler CA-8 Controller möglich)

• Master/Slavemodus: Bis zu 16 Geräte konnen zusammen für wunderschöne, vorprogrammierte und musiksversynchronisierte Lightshows eingesetzt werden. (optionaler Controller CA-8 möglich)
• DMX-gesteuert (4 Kanäle: R, G, B + Dimmer/Strobe) mit beliebigen Standard DMX-Controllern.

• Ansteuerbar über LEDCON 01 Controller

• Neuartige und extrem schnelle DMX-Adressierung:

Einfache DMX Adressierung mit jedem Standard DMX Controller
Sehr schnelle DMX Adressierung von mehreren Einheiten (automatischer Adressberechnung)

• Einsatz im Freien: IP65 wasserdicht und UV-Lichtbestandige ABS-Plastikkuppel!

• Unterschiedliche Installationsmöglichkeiten für maximale Flexibilität:

• Standardkette mitgeliefert (sowie Spiegelkugeln)

• Optionaler Pfostenbefestigungs-Adapter.

• OptionalerWandbefestigungs-Adapter.

• Langlebige LED Technologie: >50.000 Stunden!

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung

• LED-BALL
  Kette
  Ringbolzen M6

SICHERHEITSHINWEISE

CAUTION

RISK OF ELE

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehäuseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieeck weist den Benutzer daraufhin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinnern, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.
Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung. eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder garBeschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollene,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperaturdorf 40^ nicht überschreiben.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüftenessen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
• Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen von der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Geräte keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

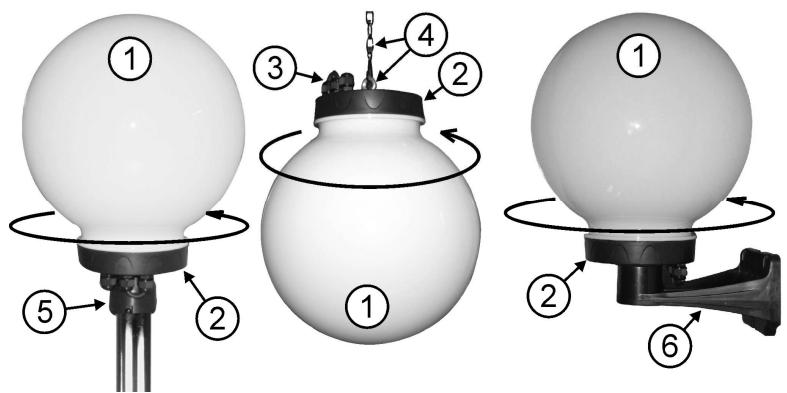

BESCHREIBUNG

1. 30cm Plastikkuppel
2. Plastiksocket
3. 3 Wasserdichte Kabel durchführungen
4. 1m Metallkette + Metall-Ringbolzen (mitgeliefert)
5. Pfostenbefestigungs-Adapter (optional)
6. Wandbefestigungs-Adapter (optional)

ELEKTRISCHE INSTALLATION + ADRESSIERUNG

Wichtig: Die elektrische Installation solle nur von qualifiziertem Personal durchgeführt werden, entsprechend den Vorschriften zur elektrischen und Mechanischen Sicherheit in Ihr Land.

• Schrauben Sie vorsichtig die Plastikkuppel von dem Plastiksocket ab.
• Legen Sie die Plastikkuppel an einen geschützten Ort, damit sie während der Installation nicht beschädigt wird.
• Wenn der LED-BALL mit einem der optionalen Adapter benutzt wird, stellen Sie safer, dass der Sockel mechanisch gut befestigt wurde, bevor Sie die elektrischen Leitungen anschließen.
• Besonderss wenn das Gerät draußen angebracht wird, sollenen Sie ein geeignetes Kabel verwenden, das dem Wettereinfluss in Ihr dem Land widersteth (Regen, Sonne, Hitze, Källe, usw.).
• Auf dem Sockel führen Sie 3 Kabeldurchführungen mit denen es möglich ist, wasserdichte Anschlüsse herzustellen. Ziehen Sie die Kabel von Außen durch die Ka
• Isolieren Sie die Kabel ab und schlieben diese an die entsprechenden Kontakte an. Schauen Sie sichitte die Abbildung fur die unterscheidlichen Mochlichkeiten an:
  eldurchführungen ein.
  echenden Kontakte an. Schauen Sie sichitte

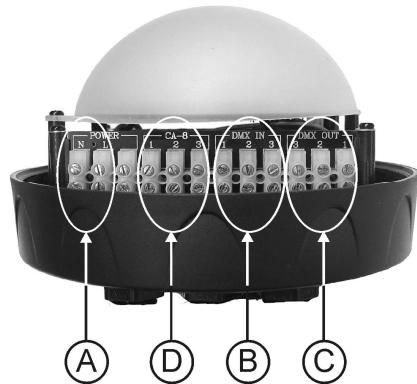

A. Netzkontakte: Schlieben Sie das Netzkabel an die N- und L-Kontakte an (100V~240V 50/60Hz). Das komplette Gerät aus Plastik hergestellt wurde, finden Sie keine Erdungsleitung. Sie können jedoch eine vorhandene Erdungsleitung an den Blindkontakt anschließen (in der Höhe des L Kontaks).

B. DMX-Eingangskontakte: Verwenden Sie die DMX-EIN-/AUSGANGSKontakte, wenn Sie das Gerät durch DMX steuern mögen oder wenn Sie mehrere Geräte im Master/Slavemodus anschlieben mögen. In den meisten Fälle müssen Sie die 3 Kontakte an einen mannlichen XLR Kabelstecker anschließen.

Die Nummerierung auf den Kontakten des Geräts entspricht der Nummerierung der Kontakte auf dem XLR-Stecker.

C. DMX-Ausgangskontakte: Verwenden Sie die DMX-Ein-/Ausgangskontakte, wenn Sie das Gerät durch DMX steuern möchten oder wenn Sie mehrere Geräte im Master/Slavemodus anschließen möchten. In den denen Fällen müssen Sie die 3 Kontakte an einem weiblichen XLR Kabelstecker anschließen. Die Nummerierung auf den Kontakten des Geräts entspricht der Nummerierung der Kontakte auf dem XLR-Stecker.

D. CA-8 Fernbedienungsgood controller: Verwenden Sie die Kontakte des CA-8, wenn Sie das Gerät allein

Stehend und/oder im Master/Slavemodus benutzen möchten. In den meisten Fällen müssen Sie die 3 Kontakte an eine weiblichen Stereo 6.3mm Klinkenbuchse anschließen. Schauen Sie sich Abbildung an, damit Sie sehen, wie die Kontakte verdrahtet werden müssen.

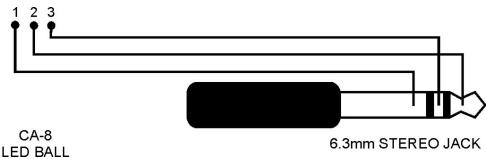

• Kontakt 1: Steckermasse.
• Kontakt 2: Spitze des Stereostecker.
• Kontakt 3: Ring des Stereostecker.

• Wenn alle Kabel richtig angeschlossen wurden, müssen Sie die Kabeldurchführungen festziehen, damit die Kabel fixiert sind und das Gerät Wasserdicht ist!
• Setzen Sie die Plastikkuppel vorsichtig auf den Sockel und schlieben das Gerät, indem Sie die Haube nach rechts drehen.
• Wichtig! Wenn das Gerät im Freien betrieben wird, überprüfen Sie, ob die Gummidichtigung der Kuppel in einem gute Zustand ist, andernfalls muss sie ersetzt werden, damit das Gerät wasserdicht bleibt.

Anmerkung: Sie müssen keine Stecker benutzten, wenn das Gerät an einem festen Ort betrieben wird. Jedoch empfeihlt es sich Stecker Kabelverbinder zu benutzten, wenn das Gerät in mobilen Anwendungen benutzt wird. (mobile DJs, Vermietungsfirmen, usw.)

Elektrische Installation von einem allein Stehenden Gerät:

• Stecken Sie einfach das Netzkabel ein (Iesen Sie Punkt A)

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchen. In Abschnitt „C“ erfolnen Sie mehr darüber.

Elektrische Installation für zwei oder mehrere Geräte im Master/Slave-Modus:

• Schlieben Sie 2 bis max. 16 Geräte mit hochwertig, abgeschirmten Mikrofonkabeln an (wie z.B. JB Systems MC-01 Kabel). In den Abschnitten „B“ und „C“ erfahren Sie, wie man die Geräte anschließt. Das Gerät, das keine Kabelverbindung an seinem DMX-Eingang hat, arbeitet als „Master“, die anderen sind die Slave-Geräte.
• Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.

Fertig!

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchen. Sie können auch den LEDCON 01 Controller anschließen, in thism Fall machen alle Einheiten das gleiche (alle Einheiten haben die selbst Farbe)

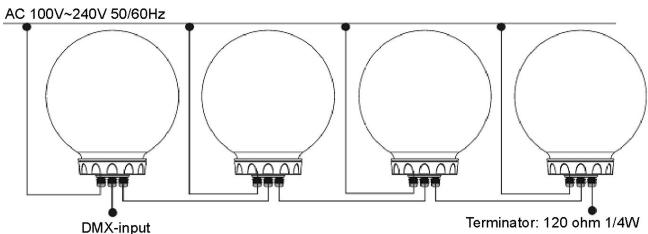

Elektrische Installation von zwei oder mehreren Geräten im DMX-Modus:

• Das DMX-Protokoll ist die am meisten benutzte Hochgeschwindigkeits-Signalübertragung, um intelligente Lichtanlagen zu steuem. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen abgeschimten Kabel „Verketten" (z.B. JB

Systems ref. MC-01). In den Abschnitten „B" und „C" erfolgen sie, wie man die Geräte zusammen anschließt.

• Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern, müssen Sie die Kette mit einem 90Ω bis 120Ω Abschlusswiderstand am Ende abschieden. Benutzten Sie nie ein Y-Kabel!
• Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.
• Jedes Gerät in der Kette besteht eine korrekte Startadresse, damit es weiß, welche Befehle es vom DMX-Controller dekodieren muss. Im folgenden Abschnitt führen Sie, wie man die DMX-Adressen einstellt.
  90~120 ohm resistor

Einstellen der DMX-Adressen:

Es gibt 2 Möglichkeiten die DMX-Adressen der Geräte einzustellen:

A. Einstellen der individuellen DMX-Adresse pro LED Strahler :

• Stellen sie sicher, das alle Geräte mit einem DMX Kabel verbunden sind.
• Schlieben sie den ersten Strahler an einen universal DMX Controller an.
• Verbinden Sie alle Einheiten mit den Netzleitungen, so dass sie eingeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
• Setzen Sie den DMX Kanal, den sie als DMX Anfangsadresse auf ihren LED Strahler zuteilen möchten, auf den maximalen Wert (Wert 255).

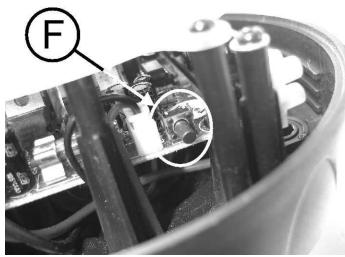

• Drücken sie kurz den "Auto DMX address" Taster (F) an dem LED Strahler.
• Wenn sie einen anderen angeschlossenen LED Strahler mit der selbst DMX Adresse belegen möchten, drücken sie einfach auch den "Auto DMX address" Taster (F) an thisem Gerät.
  Fertig!

Beispiel:

Wir möchten die DMX Start Adresse eines LED Strahlers auf 106 setzen:
- Verbinden sie alle LED Strahler mit dem DMX Controller wie beschrieben und stellen sie sicher, das alle angeschaltet sind.
- Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
Nun setzen sie den DMX-Kanal 106 auf Maximum (255)

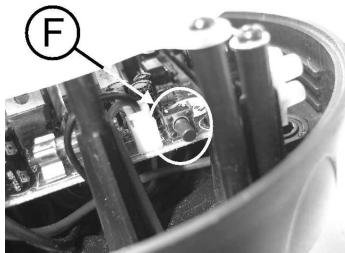

- Drucken sie kurz den "Auto DMX address" Taster (F) am Projektor.
- Fertig! Der LED Strahler hat nun die DMX Adresse 106!

B. Automatische DMX-Adressierung, die mit jeder angegebenen Anfangsadresse beginnnt:

Um viel Zeit zu sparen (stellen sie sich die Zeit vor, die sie für 16 Einheiten bereits genommen, um die DIP Schalter zu setzen...) konnen sie die DMX Adressen aller Einheiten nur durch drucken eines Tasters festlegen. Sie müssen keine Start Adresse für die Einheiten mehr berechnen, das haben wir für sie getan!

• Stellen sie sicher, das alle Geräte mit einem DMX Kabel verbunden sind.
• Schlieben sie den ersten LED Strahler an einen universal DMX Controller an.
• Verbinden Sie alle Einheiten mit den Netzleitungen, so dass sie eingescheltet sind.
• Setzen sie alle DMX-Kanäle am (Wert 000).
• Setzen Sie den DMX Kanal, den sie als DMX Anfangsadresse auf ihren ersten LED Strahler zuteilen möchten, auf den maximalen Wert (Wert 255).
• Drucken sie den "Auto DMX address" Taster (F) am ersten LED Strahler für 5 Sekunden.
• Fertig! Der erstige LED Strahler in dieser Kette hat nun die Startadresse die sie gewählt haben und berechnet und programmiert nun die DMX Adressen der anderen LED Strahler in dieser Kette.
  DMX Controller auf Null

Beispiel:

Wir möchten die DMX Adressen von 16 LED Strahler einstellen. Die erstige Startadresse soll 202 sein:

• Verbinden sie alle Projektoren mit dem DMX Controller wie beschrieben und stellen sie sicher, das alle angeschaltet sind.
• Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
• Nun setzen sie den DMX-Kanal 202 auf Maximum (Wert 255)
• Drücken sie den "Auto DMX address" Taster (F) am ersten Projektor in dieser Kette für 5 Sekunden
• Fertig! → Der ersten LED Strahler in dieser Kette hat nun die Startadresse 202. Nun werden automatisch die DMX Adressen der anderen 15 LED Strahler in dieser Kette berechnet und programmiert! Das bedeutet, das der zweite LED Strahler automatisch die Startadresse 206, der dritte die Adresse 210, ...erhalt. Das Goes solange, bis der letzte (der 16) LED Strahler automatisch die Startadresse 262 erhält. Nun sind die 16 LED Strahler programmiert, das dauert nur ca. 10 Sekunden!!!

ACHTUNG: Sie können auch diese LED Strahler mit anderen DMX Geräten verwenden, die nicht diese Automatik Funktion haben. Dann müssen sie allerdings die DMX Adresse dieser Geräte manuelleinstehen!

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren setzen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewährte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
  Gerat gut befestigen.
• Betreiber muß sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

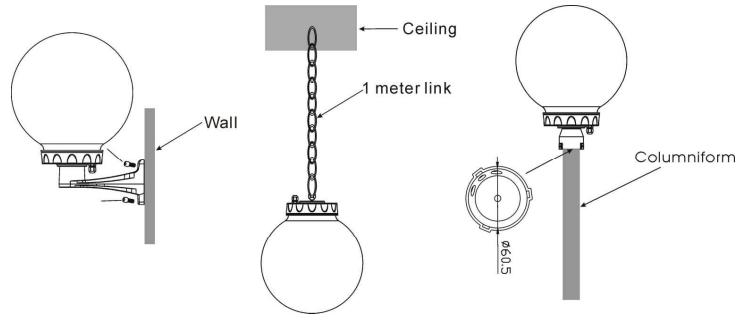

• 3 unterscheidliche Befestigungsmethoden sind möglich:

• Deckenbefestigung oder an einem Träger (1m Kette mitgeliefert)

• Wandbefestigung (optionaler Wandhalter vorhanden)
• Pfostenbefestigung (optionaler Halter für die für einen Pfosten von bis zu D=60mm vorhanden)

BEDIENUNGSANLEITUNG

A. Allein stehendes Gerät:

• Schlieben Sie Ihr Gerät einfach an die Nettleitung an und schalten Musik ein. Das Gerät fängt automatisch zum Rhytmus der Musik zu arbeiten an.

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten.

B. Zwei oder mehr Geräte in der Master/Slaveinstellung:

• Schlieben Sie 2 bis max. 16 Geräte zusammen an. Lesen Sie den Abschnitt „elektrische Installation", um zu erfahren, wie man die Geräte anschließt (Vergessen Sie nicht, alle Geräte richtig zu adressieren!)
• Schließen Sie Ihr Gerät einfach an die Netzleitung an und schalten Musik ein. Die Geräte fangen automatisch zum Rhythmus der Musik zu arbeiten an und speilen die internen Chaseprogramme ab.

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen habenmöchen.

C. Anschlieben des optionalen Fernbedienungscontroller CA-8 für mehr Steuerungsmöglichkeiten:

Der Fernbedienungs-Controller CA-8 kann nur im allein Stehenden oder Master/Slavemodus benutzt werden. Schlieben Sie den Controller an den Eingang des CA-8 des ersten Geräts an (Master).Jetzt konnen Sie alle angeschlossenen Geräte steuern:

Wichtiger Hinweis:

Wenn Sie diesen LED Projektor mit einem CA-8 Controller nutzen und den MANUAL Mode (Mode LED = AN) gedrückt haben, erinnert sich der Projektor an die letzte Szene demit dieserem CA-8 Controller abgelaufen ist, auch wenn Sie den Controller oder die Spannungentfernen. Wenn Sie das nicht möchten, stellen Sie sicher das Sie in einem anderen Modus sind (dieMODE LED muß blinking oder aus sein) bevor sie den Controller entfern.

TASTE	AKTIONEN
BEREIT-SCHAFT	Blackout aller Geräte
FUNKTION	Strobe1. Synchroner Strobe in weißer Farbe2. Synchroner Strobe in gleiche farbe3. Synchroner Strobe in diversionene farben	Auswahl von 9 FarbenWeiß ➔ Rot ➔ Blau ➔ Purpurrot ➔ Orange ➔ Grün ➔ Gelb ➔ Magenta ➔ Cyan-blau	Chasefarbe1. Die gleiche Farbe2. Unterschiedliche Farbe3. Eine Lampe Chase4. Chase mit zwei Lampen5. Chase mit vier Lampen	Farbface1. hohe Geschwindigkeit2. Mittlere Geschwindigkeit3. Langsam
MODUS	Ton 1(LED AUS)	Manuell(LED EIN)	Ton 2(LED blinkt langsam)	Automatisch(LED blinkt schnell)

D. Steuerung mit einem universellen DMX-Controller:

• Schlieben Sie alle Geräte an. Lesen Sie den Abschnitt „Elektrische Installation von zwei oder mehreren Geräten im DMX-Modus“, um zu erfahren, wie man die Geräte anschließt (Vergessen nicht, alle Geräte richtig zu adressieren!)
• Schließen Sie alle Geräte an die Netzleitung an und schalten den DMX-Controller ein.

Da{jedes Gerat seine eigene DMX-Adresse hat, kann es einzel gesteuert werden.Vergessen Sie nicht, dass{jedes Gerat 4 DMX-Kanale besitzt, s. DMX-Diagramm unten:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
RED	GREEN	BLUE	DIMMER/STROBE
255	255	255	255
0%	0%	0%	CLOSED

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerätausschalten und Netzsteckerziehen.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken) dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.

• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei einzelnen Beschädigungen erneuert werden.

• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und äußerten optik muss in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage saubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifizierten Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:

AC 100V~240V 50/60Hz

Sicherung:

250V/2A träge Sicherung (20mm Glas)

Klangregler:

Eingebautes Mikrofon

DMX-Anschlüsse:

3-polig, nummeriert mit 1,2,3 für den DMX-Ein-/Ausgang

Lichtquelle:

91 Hochleistungs-LEDs (R31 + G30 + B30)

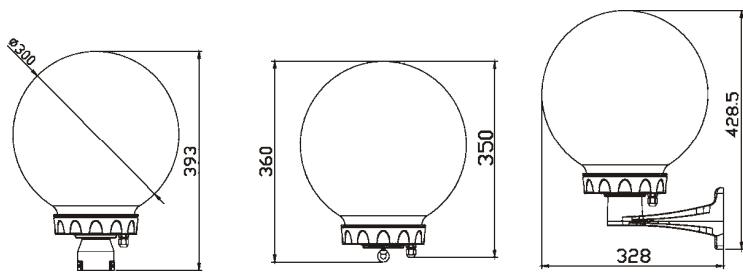

Abmessungen:

s. Abb. unten

Gewicht:

1,5kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
