BEDIENUNGSANLEITUNG LASER BURST III JBSYSTEMS LIGHT

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

COMMENT REGLER ET UTILISER LE LASER

3) SLAVE MODE (ESCLAVE):

TECHNISCHE KENMERKEN

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.
• Dieser fantastische Lasereffekt verwendet einen grünen 532nm 40mW- und einen roten 650nm 80mW-Laser
• Durch eine spezielle "Twin Grating" Rasterungstechnologie werden die Strahlen in eine große Anzahl einzelner Laserstrahlen aufgeteilt, die in alle Richtungen zeigen und so einen verblüffenden, raumfällenden Effekt erzeugen.
• Überraschende zusätzliche neue Punkt- und Linieneffekte schaffen sehricht Wickende Feuerwerksmuster, die sich im Takt der Musik oder in verschiedene vom Benutzer auszuwählenden Geschwindigkeiten bewegen.
  Die Farbe der Strahlen ändert sich dieGPC Zeit, dank der Laser Dunkeltastung-Technologie.
• Verschiedene Einsatzmöglichkeiten:

1 Kanal DMX Modus für eine sehr einfache Bedienung!
11Kanal DMX Modus fur volle Konrolle
- Master/Slave und Standalone-Modus mit 11 Benutzermodi für aufregende, abwechselungsreiche Lasereffekte

• Kleine als Zubehör verfügbar CA-8 Steuerung für einfache Bedienung anschließbar
• DMX-Adressierung und Betriebsauswahl mit LED-Display
• Besonderss geeignet für Clubs, Discos, Bars, Parties usw.
• Erfüllt die EN/IEC 60825-1 Ed2, 2007-03 für Lasersicherheit

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.

Packungsinhalt prüfen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

LASER BURST III Gerat
- 2 Schlüssel für der Schlüsselschalter
- Netzkabel
Bedienungsanleitung

SICHERHEITSHINWEISE

CAUTION

ISK OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern Sie keines der Gehäuseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreeieck weist den Benutzer darauf auf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem beliehteten Gegenstand muß mehr als 1 Meter sein.

• Aus Umweltschutzgründen, Verpackungitte niederverwenden, oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen让他们, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollente,itte sofort Netzsteckern siehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Ein{sicherer Betrieb ist gewährleistet bei einer Umgebungstemperatur zwischen 15^ & 40^ Umgebungstemperaturdorf 40^ nicht überschreiben.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine Qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
  Ausschlieblich vorschfristsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

LASER SICHERHEITS HINWEISE:

• Nach der Klassifizierung auf Grundlage der Sicherheitsnorm EN/IEC 60825-1 Ed2, 2007-03 fällt dieser Laser unter die Laserklasse 3B. Bei Lasern dieser Klasse kann ein direkter Blick in den Strahl gefährlich sein.

GEFAHR DURCH LASERSTRAHLUNG!

Direkte Bestahlung der Augen vermeiden!

Laserstrahlung kann zu Augen- und/oder Hautverletzungen führen.

Alle Schutzmaßnahmen für den sicheren Betrieb dieser Lasers

müssen unbedingt eingehalten werden!

• Beim vorliegenden Produkt handelt es sich um einen betriebsfertigen Showlaser, dessen sightbare Strahlung im Wellenlangenbereich von 400 bis 700 nm liegt, und der Lichteffekte für Unterhaltung etc. erzeugt.
• Laserlicht unterscheidet sich von jeder anderen Innen besteht Lichtquelle. Das Licht von vorliegendem Produkt kann bei nicht fachgerechter Installation und Bedienung Augenverletzungen verursachen. Laserlicht ist tausendmal stärker konzentriert als Licht von jeder anderen Lichtquelle. Diese konzentrierte Lichtenenergie kann direkte Augenverletzungen verursachen, in erster Linie durch Verbrennungen der Netzhaut (der lichtempfindliche Teil an der hinteren Innenseite des Auges). Auch wenn Sie keine "Hitze" vom Laserstrahl fühlen können, kann er trotzem Sie oder Ihr Publikum verletzen oder blenden.
• Auch sehr keine Mengen Laserlicht können gefährlich sein selbst über große Abstände.
• Schauen Sie nie in eine Laseröffnung oder in Laserstrahlen
• Laserstrahl niemals auf Personen oder Tiere ausrichten.
• Das Gerätarf niemals unbeaufsichtigt betriebenen werden!
• Dieser Laser dart nur für Vorfruhrzwecke eingesetzt werden. Der Betrieb eines Showlaser der Klasse 3B ist nur dann zugelassen, wenn der Laserbetrieb von einem erfahrenen und gut ausgebildeten Bediener gesteuert und überwacht wird.
• Beim Betreiben einer Laser-Einrichtung lässt sich je nach Laserklassifizierung eine Laserstrahlung erzeugen, die zu irreparablen Augen- und/oder Hautschäden führen kann. Die Sicherheitschinweise für den Gebrauch von Land Produktien konnen von Land zu Land verschieden sein. Der Benutzer muss sich selbst über die Sicherheitshinweise in seinem Land informieren.
• Das Ausgangsdokument und Eckpfeiler der amerikanischen Lasersicherheitsnormen ANSI Z136.1 (2007) dient als Leitfaden für den sicheren Gebrauch von Lasern und Lasersystemen und liegt die Kontrollbestimmungen für jeder der vier Laserklassen fest. Dieses nützliche Dokument können Sie unter www.laserinstitute.org erhalten

JB SYSTEMS haftet nicht für Schäden, die durch unsachgemäß Installation und nicht bestimmungsgemäß Betrieb verursacht werden!

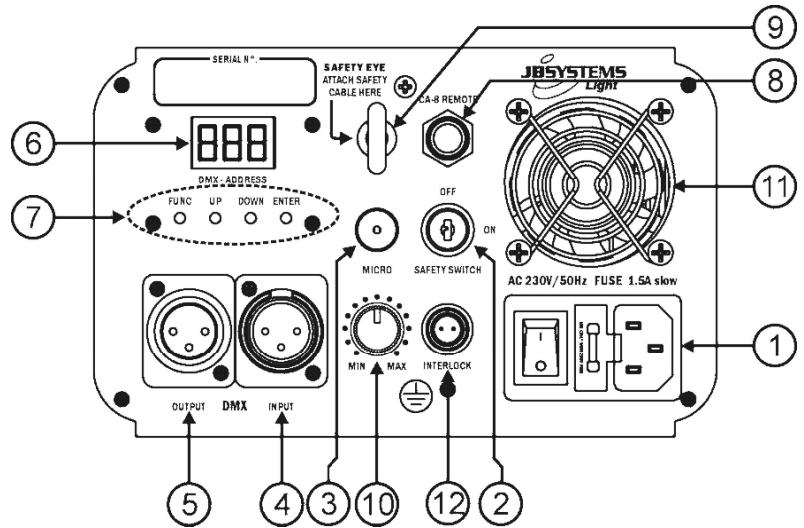

BESCHREIBUNG

1. NETZANSCHLUSS: Mit Hilfe des IEC Steckers und eingebauter Sicherung, verbinden sie hier den Netzstecker.

2. AN/AUS SCHALTER: Wird verwendet um das Gerät an bzw. aus zu schalten. Verwenden sie die Schlüssel um sicherzustellen das nur gewünschte Personen das Gerät einschalten.

3. EINGEBAUTES MIKROFON: Das eingebaute Mikrofon wird verwendet um die Lasershow an den Rhytmus der Musik anzupassen.

4. DMX EINGANG: 3pin mannliche XLR-Verbinder um die universellen DMX-Kabel zu verbinden. Diese Eingang erhält Anweisungen des DMX-Kontrollers.

5. DMX AUSGANG: 3pin weiblicher XLR-Verbinder um den LASER BURST mit der{nachsten DMX Einheit zu verbinden.

6. ANZEIGE: Zeigt die gewählte DMX Adresse an, wenn das Gerät im DMX Modus arbeitet. Neben dem DMX-Modus können Sie 4 andere Modi wahlen, die auf den folgenden Seiten naher erlautert werden.

7. BEDIENFELD: Zur Bedienung der verschiedenen Funktionen des Lasers. Auf den nachfolgenden Seiten finden Sie die Bedienungsanleitung des Geräts.

8. FERNSTEUERUNGSEINGANG: Eingang für die CA-8 Handfernbedienung, die auf den folgenden Seiten)naher erlautert wird:

9. SICHERHEITSAUGE: Wird verwendet um ein Sicherheitskabel anzuschliessen wenn das Gerät Überkopf angeschlossen wurde (Siehe "Überkopf Montage").

10. EINGANGSSSENSIBILITÄT: Dieses Potentiometer wird verwendet um die Sensibilität der Eingangsmusik festzulegen. Stellen sie das Potentiometer ein bis der Laser mit der Musik synchron ist.

11. LÜFTUNG: Wird verwendet um das Gerät kalt zu halten. Stellen sie sicher das die Lüftungslocher nie verdeckt sind!

12. INTERLOCK EINGANG: wird verwendet, um den optionalerhaltlichen Notausschafter zu verbinden (siehe Bild).
    Wenn Sie diesen Schalter drücken, wird der Laserstrahl sofort ausgeschaitet.

Wichtig! Für ihre eigene Sicherheit empfehlen wir nachdrücklich, diesen Notausschalter anzuschreiben!

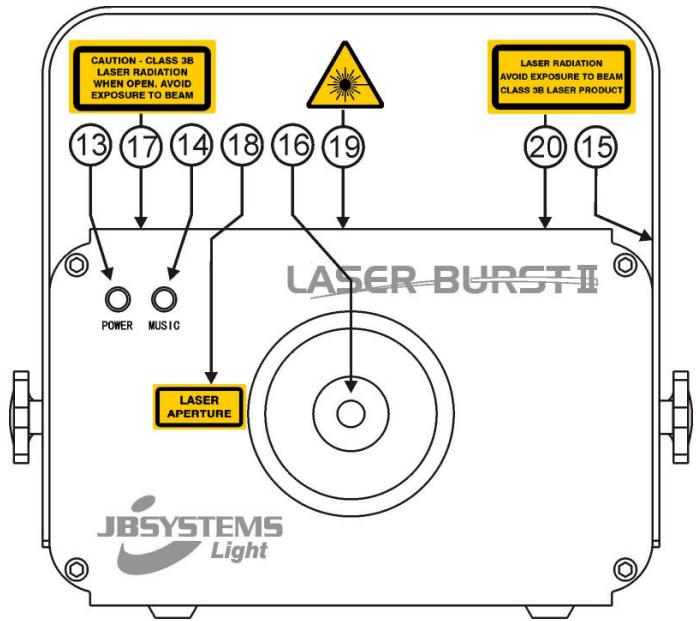

1. POWER LED: Zeigt an das das Gerät eingeschaltet ist.
2. SOUND LED: Flakert entsprechend des Mikofonsignals wenn Musik gespielt wird.
3. HALTER: Mit zwei Schrauben auf jeder Seite und einem Montierloch um das Gerät in einer Montagevorrichtung zu bringen.
4. LASER AUSGANG: Hier verlaft der Laser das Gerat, stellen sie sicher das sie NIEMALS in diesen Loch schauen!
5. WARNING: "Achtung - Laser der Klasse 3B. Laserstrahlung wenn geöffnet. Vermeiden sie dem Laserstrahl ausgesetzt zu sein."
6. WARNING: "Laseraperatur
7. LASER WARNINGSHINWEIS: Warnt vor einem potentiell gefährlichem Laser wenn das Gerät von einem nicht geschalten Operator verwendet wird.
8. WARNING: "Laserstrahlung. Vermeiden sie dem Laserstrahl ausgesetzt zu sein. Laser der Klasse 3B."

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren setzen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprachende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerat in gut belufteter Position installieren,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.

• Vor Montage sicherstellen, dass die gewählte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
  Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.

• Gerät gut befestigen. Eine frei schwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!

• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muß sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ACHTUNG AUGENSCHADEN: Positionieren Sie den Laser immer so, das niemand direkt in den Laserstrahl blichen kann. Die Installation ist so zu wahren das der Laser Strahl nicht direkt ins Publikum strahlt!

EINSTELLEN & BEDIENUNG DES GERÄTS

Sie konnen das Gerät auf 5 verschiedene Weisen bedienen:

1) MUSIKGESTEUERTER MODUS:

Der Laser folgt einer vorprogrammierten Sequenz im Takt der Musik. Wahlen Sie diesen Modus, wenn nur 1 Laser eingesetzt wird (Standalone) oder wenn der Laser als erstes (Master) Gerät in einer Kette aus mehreren Laserburst III Lasern eingesetzt wird.

• Drücken Sie die FUNC-Taste bis ArA, SrA, SLP, FAP, SoP, SLL, FAL, SoL, SLD, FAd oder Sod auf dem Display erscheint
• Mit DOWN und UP wahlen Sie:

O SrA (musikgetakteter random Effekt)
SoP (musikgetaktete Muster)
SoL (musikgetaktete Linien)
Sod (musikgetaktete Punkte)

• Drücken sie die ENTER-Taste, um ihre Auswahl zu bestätigen.
• Legen Sie Musik auf und regeln Sie den MUSIC SENSITIVITY-Knopf (10) [Eingangssensibilität] bis der Laser schon im Takt der Musik arbeitet.

Sie konnen mehrere Laserburst III Laser hinterinander schalten: setzen Sie einfach das erstige Gerät der Kette in einen der musikgeltakteten Effektmodi und alle anderen Geräte in den "Slave mode" ("SLA" entscheidt im Display) um eine perfekte Synchronisation der Geräte zu erreichen!!

Anmerkung: Wenn das Gerät keine Musik erkennt, wird der Laser ausgeschaltet (Blackout).

2) VOLLAUTOMATISCHER MODUS:

Der Laser spult automatisch eine vorprogrammierte Sequenz ab. Wahlen Sie diesen Modus, wenn nur 1 Laser eingesetzet wird (Standalone) oder wenn der Laser als erstes (Master) Gerät in einer Kette aus mehreren Laserburst III Lasern eingesetzt wird.

• Drücken Sie die FUNC-Taste bis ArA, SrA, SLP, FAP, SoP, SLL, FAL, SoL, SLD, FAd oder Sod auf dem Display erscheint
• Mit DOWN und UP wahren Sie:

ArA (automatischer Random Effekt)
SLP (langsam bewegende Muster)
FAP (schnell bewegende Muster)
○ SLL (langsam bewegende Linien)
FAL (schnell bewegende Linien)
SLD (langsam bewegende Punkte)
FAD (schnell bewegende Punkte)

• Drucken sie die ENTER-Taste, um ihre Auswahl zu bestätigen.

Der Laser spult automatisch eine vorprogrammierte Sequenz ab.

Sie können mehrere Laserburst III Setzen Sie das ersten Gerät der Kette in einen der automatischen Effektmodi und alle anderen Geräte in den "Slave mode" ("SLA" erscheint im Display) um eine perfekte Synchronisation der Geräte zu erreichen!

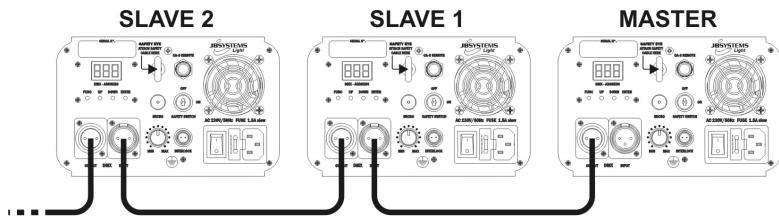

3) SLAVE MODUS:

Der Laser folgt den vom ersten Laserburst III laser (master) in der Kette gegebenen Anweisungen.

• Schließen Sie den DMX-Eingang des Lasers an den DMX-Ausgang des vorgeschalteten Lasers.
• Drucken Sie die FUNC-Taste bis “SLA” auf dem Display erscheint
• Drücken sie die ENTER-Taste, um ihre Auswahl zu bestätigen.

Sie können mehrere Laserburst III Laser hintereinander schalten. Setzen Sie das ersten Gerät der Kette in den "Musik- oder Automatischen Modus" und alle anderen Geräte in den "Slave mode" ("SLA" entscheid im Display) um eine perfekte Synchronisation der Geräte zu erreichen!

4) EASY CONTROLLER MODUS:

Ein als Zubehör erhältlicher CA-8 Controller (Steuerung) kann angeschlossen werden, um den Laser fernzusteuern. Wenn mehrere Laserburst III Laser im Master/Slave hintereinander geschellt sind, sollen den CA-8 Controller an das ersten Gerät in der Kette anschließen. Alle Geräte werden den Anweisungen der CA-8 Fernsteuerung folgen.

• Schlieben Sie den CA-8 Controller an den Fernsteuerungseingang (8) auf der Rückseite an.
• Drucken Sie die FUNC-Taste bis “CA8” auf dem Display erscheidt
• Drucken sie die ENTER-Taste, um ihre Auswahl zu bestätigten.

Folgende Funktionen sind auf dem CA-8 Controller verfügbar:

• STANDBY Taste: um den Laser in Blackout zu setzen (keine Laserabgabe). Die Standby-(Bereitschaft) LED leuchtet während des Blackouts.
• FUNCTION Taste: mit dieser Taste können Sie die Farbe auswahlen (Original grün rot grün + rot Original)

• MODUS-Taste: um zwischen den verschiedenen Modi hin- und herzuwechseln:

• MODE LED BLINKT 1x: Der Laser ist im langsamen Automatik Modus. (SLP)

• MODE LED BLINKT 2x: Der Laser ist im Schnellen Automatik Modus. (FAP)
• MODE LED BLINKT 3x: Der Laser ist im Musik Modus. (SrA)
• MODE LED BLINKT 4x: Der Laser ist im Zufalls Automatik Modus (ArA)

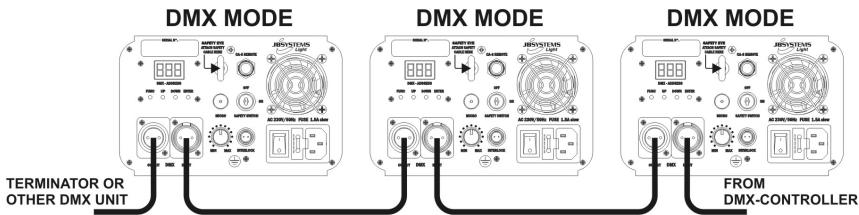

5) DMX KONTROLLIER TER MODUS:

Der Laser kann mit jedem herkömmlichen DMX-Controller gesteuert werden in 2 verschiedene DMX Moden gesteuert werden:

1 Kanal Modus: für eine sehr einfache Bedienung! (das Display zeitg't "1Ch")
11 Kanal Modus: für volle Kontrolle und alle Mochglichkeiten. (das Display zeigt "11C")

• Schlieben Sie den DMX-Eingang des Lasers an den DMX-Ausgang des vorgeschalteten Geräts in der Kette oder direkt an den DMX-Ausgang Ihrches Controllers.
• Drucken Sie die FUNC-Taste bis auf dem Display "1Ch" oder "11C" erscheint.
• Drücken Sie die UP / DOWN-Tasten, um die gewünschte DMX-modus (1Ch oder 11C) auszuwahlen
• Drücken sie die ENTER-Taste, um ihre Auswahl zu bestätigten.
• Drücken Sie die FUNC-Taste bis auf dem Display eine dreistellige Zahl erscheint
• Drucken Sie die UP / DOWN-Tasten, um die gewünschte DMX-Adresse (von 001 bis 505) auszuwahlen
• Drucken sie die ENTER-Taste, um ihre Auswahl zu bestätigten.

In der nachfolgenden Tabelle finden Sie die Funktionen der verschiedene Kanäle.

Weitere Erläuterungen zu DMX512:

Das DMX-Protokoll ist ein hauig verwendetes Hochgeschwindigkeitssignal zur Steuerung von intelligenten

Lichtsystemen. Sie müssen ihren DMX-Controller und alle angeschlossenen Lichteffekte mit einem hochwertigen symmetrischen XLR M/F Kabel hintereinander schalten (Daisy Chain). Um durch Interferenzen hervorgerufene Fehlfunktionen der Lichteffekte zu vermeiden müssen Sie einen 90 bis 120 Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie niemals Y-Splitter-Kabel, das wurde nicht Funktionieren!

30~120 ohm resistor

Jeder Effekt in der Kette bestehtigt seine eigene Startadresse, damit er erkennt, welche Befehle des Controllers er entschlussn muss.

1 KANAL DMX-KCONFIGURATION DES LASERS:

KANAL	WERT	BESCHREIBUNG
K 1 MODI	000-019	Laser AUS (Black out)
	020-039	SLD modus (langsam bewegende Punkte)
	040-059	FAD modus (schnell bewegende Punkte)
	060-079	SOD modus (musikgetaktete Punkte)
	080-099	SLL modus (langsam bewegende Linien)
	100-119	FAL modus (schnell bewegende Linien)
	120-139	SOL modus (musikgetaktete Linien)
	140-159	SLP modus (langsam bewegende Muster)
	160-179	FAP modus (schnell bewegende Muster)
	180-199	SOP modus (musikgetaktete Muster)
	200-219	SRA modus (musikgetakteter Random Effekt)
	220-255	ARA modus (automatischer Random Effekt)

11 KANÄLE DMX-KONFIGURATION DES LASERS:

WICHTIGER HINWEIS: DMX Kanal 1 dient zur Einstellung der verschiedene Betriebsmodi des Lasers.

• Um den Laser im vollen 11 Kanalmodus benutzten zu können; muss Kanal 1 auf den Wert 251 oder higher gesetzt werden.

KANAL	WERT	BESCHREIBUNG
K 1 MODI	000-019	Laser AUS (Blackout)
	020-039	ARA-Modus (automatischer Random Effekt)
	040-059	SRA-Modus (musikgetakteter Random Effekt)
	060-079	SLP-Modus (langsam bewegende Muster)
	080-099	FAP-Modus (schnell bewegende Muster)
	100-119	SOP-Modus (musikgetaktete Muster)
	120-139	SLL-Modus (langsam bewegende Linien)
	140-159	FAL-Modus (schnell bewegende Linien)
	160-179	SOL-Modus (musikgetaktete Linien)
	180-199	SLD-Modus (langsam bewegende Punkte)
	200-219	FAD-Modus (schnell bewegende Punkte)
	220-239	SOD-Modus (musikgetaktete Punkte)
	240-255	DMX MODUS (andere Kanäle aktiviert
K 2 M1 ROT.	000-255	Motor1 Rotationsgeschwindigkeit
K 3 M1 ROTATIONSRICHTUNG	000-075	Motor1 Rotation im Uhrzeigersinn
	076-150	Motor1 Stopp
	151-255	Motor1 Rotation entgegen dem Uhrzeigersinn

K 4 M1	000-255	Motor1 Schüttelbereich
K 5 M1 SCHÜTTELMODUS	000-056	Motor1 Schüttelmodus 1
	057-112	Motor1 Schüttelmodus 2
	113-168	Motor1 Schüttelmodus 3
	169-255	Motor1 Schüttelmodus 4
K 6 M2 ROT.	000-255	Motor2 Rotationsgeschwindigkeit
K 7 M2 ROTATIONSRICHTUNG	000-075	Motor2 Rotation im Uhrzeigersinn
	076-150	Motor2 Stopp
	151-255	Motor2 Rotation entgegen dem Uhrzeigersinn
K 8 M2	000-255	Motor2 Schüttelbereich
K 9 M2 SCHÜTTELMODUS	000-056	Motor2 Schüttelmodus 1
	057-112	Motor2 Schüttelmodus 2
	113-168	Motor2 Schüttelmodus 3
	169-255	Motor2 Schüttelmodus 4
K 10 FARBEN	000-028	ROT + GRÜN
	029-056	GRÜN
	057-084	ROT
	085-112	ROT aus, GRÜN Strobe
	113-140	GRÜN aus, ROT Strobe
	141-168	ROT an, GRÜN Strobe
	169-197	GRÜN an, ROT Strobe
	198-224	Beide ROT und GRÜN Strobe
	225-255	ROT und GRÜN abwechselnd Strobe
K 11 STROBE (Rundumlicht)	000-255	Langsam bis schnell

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.
  Während der Wartung sind folgende Punkte ganz besonders zu beachten:
• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lufthungsschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.
• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.
• Mit weichem Tuch und gewöhnlichem Glasreiniger saubern.
• Alle Teile stets gut abtrocknen.

• Außere Optik mindestens alle 30 Tage säubern.

• Innere Optik mindestens alle 90 Tage säubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:

AC 100~240V, 50/60Hz

Sicherung:

250V / 1,5A langsame Sicherung (20mm Glas)

Leistungsaufnahme:

25W

Klangregler:

Eingebautes Mikrofon

DMX Anschlüsse:

3-pin XLR Stecker/Buchse

DMX Kanäe:

6 Kanäle

DMX Adressierung:

001 512

Laser Leistung:

40mW Grün CW Laser (Wellenlänge = 532nm)

80mW Rot CW Laser (Wellenlänge = 650nm)

Scanner Geschwindigkeit:

Strahldurchmesser @ Öffnung:

<2 mrad

Divergenz (jeder Strahl)

<120°

Divergenz (Gesamtleistung)

Laser Sicherheits Standard:

EN/IEC 60825-1 Ed2, 2007-03

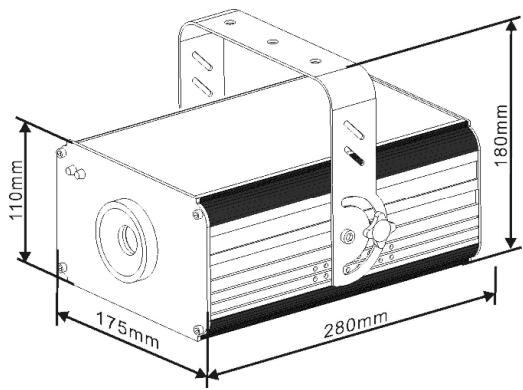

Abmessungen:

siehe Zeichnung

Gewicht:

2,1kg

Technische Änderungen, können auch ohne Vorankündigung vorgenommen werden!

Sie konnen die aktuellste Version dieser Bedienungsanleitung von unserer Internetseite runterlagen:

www.beglec.com
