BEDIENUNGSANLEITUNG DSP-4 JBSYSTEMS LIGHT

Bedienungsanleitung DU

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

DMX Ingangen/Uitgangen:

Afmetingen:

Gewicht:

AC 230V, 50Hz

15A（3450W）

8A(1800W/res.)

8A/250V Traag

15A/250V (automatische themische zekering)

3pin XLR

480 × 100 × 88 mm

2,9 kg

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeit, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Multifunktons-Dimmer/Switch-Pack mit 4 Netzsteckdosen (Schuko)
• Maximale Ausgangsleistung: 4x 1850W (Maxtot = 3450W/15A)
• Dank der gut ausgelegten 19" Bügel kann der DSP4 auf verschiedene Arten installiert werden:

Standard 19" Gestellalaufbau
o Wandbefestigung in feststehenden Installationen
Montage unter oder in Trägern mit Hilfe von Klemmen

• Sperrung von DMX Ein-/Ausgängen mit POWE

• 5-stelliges LED Display mit 4 Knöpfen für ein einfaches Menu-Navigieren:

DMX-Adressen-Einstellung: jeder Kanal kann seine eigene Adresse haben
OJeder Kanal kann einzeln in den Dimmer- oder Switch-Modus geschaltet werden
Getrennte Dimmer-Voreinstellungen mit Speicherfunktion fur jedem Kanal (kein Controller erforderlich)

• Netzeingang mit automatischer 15A Sicherung
• Getrennte Kanal-8A-Sicherungen
• Alle Kanäle sind mit 40A-Triacs ausgestattet, um die Zuverlösigkeit zu erhöhen

VOR DER ERSTBENUTZUNG

Überprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:

DSP4 dimmer/swi tch pack.
Bedienungsanleitung

WichtigeHinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Solle tdes Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Si sich unverzuglich mit ihrem Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehaussteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf aufhin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Lampenvorschaltgerät

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation让他们 das Gerätitte nach dem Transport in einer warmen Umgebung eine Zeit zum Temperaturausgleich stehen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen setzen. Keine mit Flüssigkeit gefälltten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Die Netzsteckdose sollte immer gut erreichen sein, um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
  Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Es sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

WARTUNG

Die Reinigung des Gerats erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerätnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, die das Gerät beschädigen wurden.

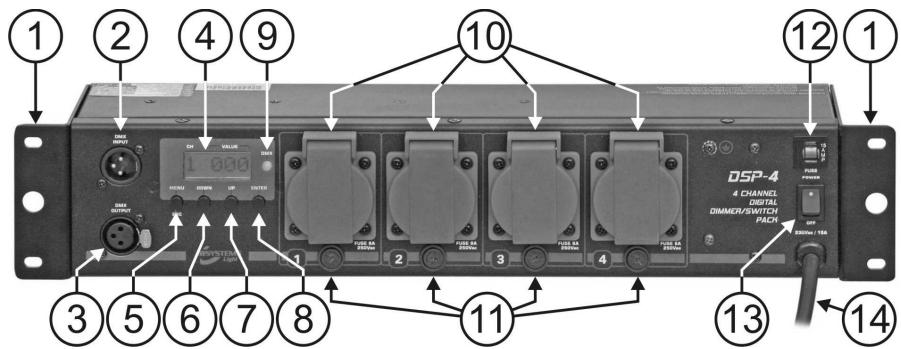

FUNKTIONEN

1. MULTIFUNKTIONALER 19" ADAPTER: zum Befestigen des DSP4 auf mehrere Art und Weisen. Siehe Kapitel "Installation und Überkopfmontage" für weitere Informationen.
2. DMX Input: Eingang für DMX-Signal
3. DMX Output: Überträgt das eingehende DMX-Signal an ein weiteres DMX-Gerät.

4. DISPLAY: Zeigt die Softwareversion kurz nach Anschalten des Geräts an. Darüber hinaus Anzeige der Informationen zur ausgewählten Funktion oder zum Betriebsmodus. Die linke Ziffer zeigt die Kanalnummer, die 3 andere Ziffern zeigen den Kanalstatus an:

5. Im Addressmenu: Anzeige der Kanal + DMX Adresse von 001 bis 512

6. Im Modenu: Anzeige des Betriebsmodus. ("DIM" = Dimmermodus * "SW" = Schaltmodus)

7. Im ALONE Menu und Standard-Display: Anzeige des Kanal-Ausgangsstatus.

8. Kanal in Dimmermodus: Dimmerprozentzahl von 0% bis 100% .

9. Kanal in Switchmodus: "oN" = Ausgang 100% * "oFF" = Ausgang 0%

10. Curve:Zeigt die benutzte Dimmerkurve an

11. MENU TASTE:itte lessen Sie Einzelheiten zur Menüstruktur nach, nachstehend die Optionen:

12. Browsen des Mainmenüs: Drücken Sie gleichzeitig MENU und UP/DOWN.

13. Rückkehr ins Mainmenü: Drücken Sie MENU zur Rückkehr ins Hauptmenü (Escapefungtion).

14. DOWN TASTE:itte lesen Sie Einzelheiten zur Menüstruktur nach, nachstehend die Optionen:

15. Browsen des Mainmenüs: Drücken Sie gleichzeitig MENU und UP/DOWN.

16. Im Addressmenu: Drücken Sie DOWN zur Herabsetzung der DMX-Adresse des ausgewählten Kanals (mit längerem Tastendruck Erhöhung der Geschwindigkeit).
17. Im Modemenu: Drücken Sie DOWN zum Umschalten des gewählten Kanals in Dimmermodus oder Switchmodus.

18. Im Alonemenü: Drücken Sie DOWN zur Verringerung des Dimmerwerts (0~100%), sofern sich der gewährte Kanal in Dimmermodus befindet (mit längerem Tastendruck Erhöhung der Geschwindigkeit). Ist der gewährte Kanal auf Schaltmodus eingestellt, dann kann der Ausgang auf off oder on eingesetzt werden.

19. UP TASTE:itte lesen Sie Einzelheiten zur Menüstruktur nach, nachstehend die Optionen:

20. Browsen des Mainmenüs: Drücken Sie gleichzeitig MENU und UP/DOWN.

21. Im Addressmenü: Drücken Sie UP zur Erhöhung der DMX-Adresse des ausgewählten Kanals (mit längerem Tastendruck Erhöhung der Geschwindigkeit).
22. Im Modemenü: Drücken Sie UP zum Umschalten des gewählten Kanals in Switchmodus oder Dimmermodus.

23. Im Alonemenü: Drücken Sie UP zur Erhöhung des Dimmerwerts (0~100%), sofern sich der gewährte Kanal in Dimmermodus befindet (mit längerem Tastendruck Erhöhung der Geschwindigkeit). Ist der gewährte Kanal auf Switchmodus eingestellt, dann kann der Ausgang auf on oder off eingestellt werden.

24. ENTER TASTE:itte lesen Sie Einzelheiten zur Menüstruktur nach, nachstehend die Optionen:

25. Im Mainmenu: Drücken Sie ENTER zur Auswahl des gewürschten Untermenü.

26. Im Untermenü: Drücken Sie ENTER zum Browsen durch die 4 Kanäle.

27. DMX PRESENT LED: Die LED zeit den DMX Status am Eingang (n^2) an:

28. LED ist an: es liegt kein DMX Signal am Eingang an.

29. LED blinkt: es liegt ein DMX Signal am Eingang an.

30. KANALAUSGANGE: Jeder Kanalausgang hat seine eigene Ausgangsbuchse zum Anschluss jeglicher resistiver und/oder induktiver Projektoren oder keine Lichteffekte.

31. KANALSICHERUNGEN: Schützen die einzelnen Kanäle. Ersatz nur durch gleichartige Sicherung.

32. EINGANGSSICHERUNG: Sicherungsautomat. Bei durchgebranter Sicherung finden Sieitte zunachst das Problem, das zum Durchbrennen der Sicherung gefuhr hat. Anschließlich drucken Sie den Rückstellknopf des Sicherungsautomaten.
33. POWER SCHALTER: Schaltet das Gerät ON / OFF.
34. POWER KABEL: Netzanschluss des Geräts.

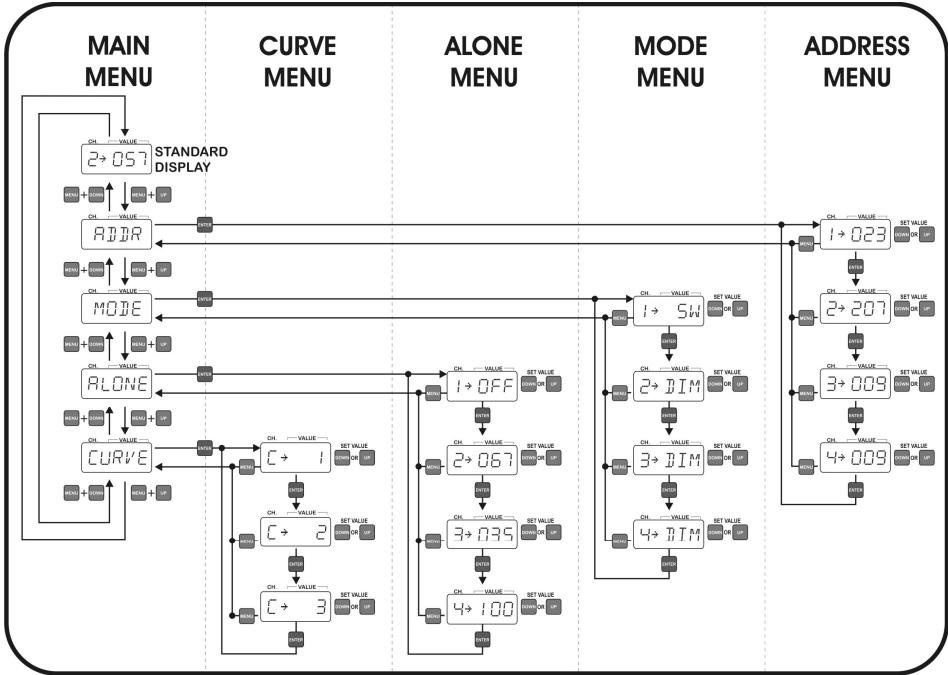

MENÜSTRUKTUR...

MAINMENU:

Menu zur Auswahle eines der 4 Untermenüs.

• Drücken Sie gleichzeitig MENU und UP/DOWN zum Browsen des Menüs.
• Drücken Sie ENTER zur Auswahl eines gewündsten Untermenüs.

ADDRESS UTERMENU:

Menu zum Einstellen der DMX-Adresse der 4 Ausgangskanäe. Jeder Kanal kann auf eine spezifische DMX-Adresse eingestellt werden. Sie konnen ebenfals 2 oder mehr Kanalen die gleiche DMX-Adresse zuteilen.

• Drücken Sie ENTER zum Browsen des Menüs.
• Nach Auswahl des gewünschten Kanals drücken Sie UP/DOWN zum Einstellen der Adresse.
• Drücken Sie MENU zur Rückkehr ins Hauptmenu.

MODE UTERMENU:

Menu zum Einstellen des Betriebsmodus der 4 Ausgangskanäe.

• DIM Modus: Nutzen sie diesen Modus, wenn sie z.B. Scheinwerfer an thisem Ausgangs Kanal anschließen möchten. Sie konnen diesen Kanal von 0% - 100% dimmen.
• SWITCH Modus: Nutzen sie diesen Modus, wenn sie z.B. Lichteffekte an diesen Ausgangschanal anschließen möhen. Sie konnen nun diesen Ausgang zwischen AN und AUS schalten. Nun konnen sie über ihr DMX Steuererat Lichteffekte an und ausschalten.
• Drücken Sie ENTER zum Browsen des Menüs.
• Nach Auswahl des gewünschten Kanals drücken Sie UP/DOWN zum Einstellen des Betriebsmodus.
• Drücken Sie MENU zur Rückkehr ins Hauptmenu.

ALONE UTERMENU:

Unabhängiger Modus, alle Ausgangspegel konne direkt im Bedienfeld eingestellt werden, es wird also kein Controller besteht. Die Ausgangseinstellungen bleiben nach dem Ziehen des Netzsteckers erhalten. Hierdurch ist der DB-46 bei der Beleuchtung von Ausstellungsständen uw. besonderss hilbreich.
- Drucken Sie ENTER zum Browsen des Menüs.

• Nach Auswahldes gewünschten Kanals drucken Sie UP/DOWN zum Einstellen des Ausgangspegels.
• Drucken Sie MENU zur Rückkehr ins Hauptmenu.

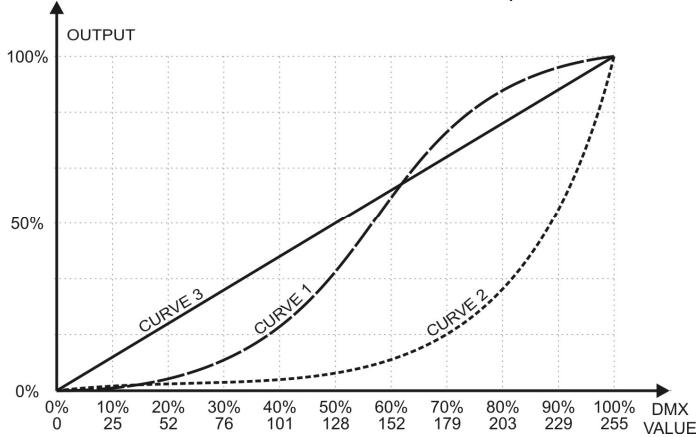

CURVE UTERMENU: Menu dient zum Auswahlen einer der 3 voreingestellen Dimmerkurven. Beachten Sieitte das Dimmerkurven-Diagramm,um die fur ihre Zwecke geeignetste Dimmerkurve zu finden. Naturlich konnen Sie die verschieden Dimmerkurven auch einfach ausprobieren...

MONTAGE

Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Dank der multifunktonalen 19" Adapter kann der DSP4 auf 3 verschiedene Arten installiert werden:

Die gängigste Art: Sie können das Gerät einfach in einem standard 19" Gestell mit 4 Gestellschrauben installieren.

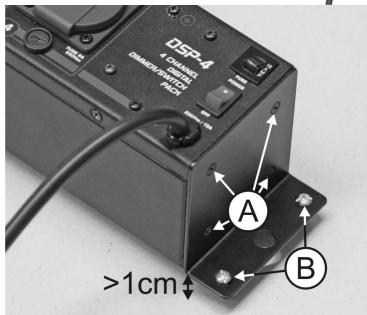

WALL MOUNTING (Wandbefestigung):

Sie können den DSP4 einsch auf an der Wand befestigen, wie nachfolgend beschrieben:

• Lösen Sie die 4 Schrauben (auf der Abbildung mit “A” gekennzeichnet) an beiden 19” Adapter
• Drehen Sie die Adapter gemäß Abbildung um 180^ .
• Drehen Sie die 4 Schrauben wieder fest.
• Befestigen Sie das Gerät mittels geeigneter Schrauben an der Wand (auf der Abbildung mit "B" gekennzeichnet).

WICHTIG: da sich die Luftrungslocher jetzt an der zur Wand gestrehten Seite befinden, Mussen Sie Abstandhalter benutzten, um einen Abstand von mindestens 1cm zwischen dem Gerät und der Wandoberfläche zu gewährleisten!

ÜBERKOPF-MONTAGE UND TRUSS MOUNTING (Trägermontage)

Wichtig: Überkopf-Montage verlangt entsprchende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
- Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.

• Gerät in gut belufteter Position installmenten,weit enternt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 1cm einhalten.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
  Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20~cm verhindert, sollte die Befestigung brechen.
• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollen auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

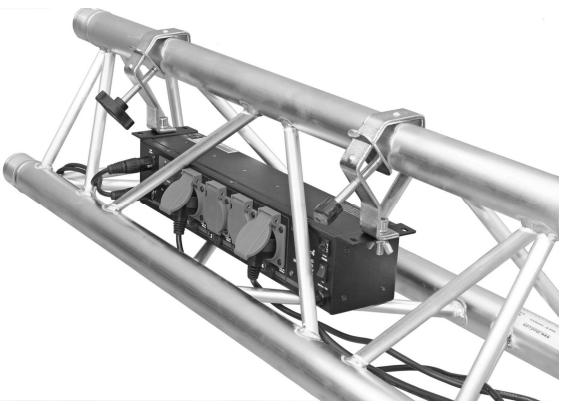

IN-TRUSS MOUNTING: dank vorteilharter Abmessungen und Design lassst sich der DSP4 dauerhaft in ALU-Träger einbauen (siehe Abbildung)! Folgen Sie dazu den nachfolgenden Arbeitssschritten:

• Losen Sie die 4 Schrauben an beiden 19" Adaptern
• Drehen Sie die Adapter gemäß Abbildung um 90^ .
• Drehen Sie die 4 Schrauben wieder fest.
• Setzen Sie den DSP4 in den Trägerrahmen und verwenden Sie 2 Haken (zum Beispiel unsere CR50/LI) umihn zu befestigen.

Der ALU-Träger wird den DSP4 beim Transport schützen und Sie gewinnen Platz und Montagezeit! ©

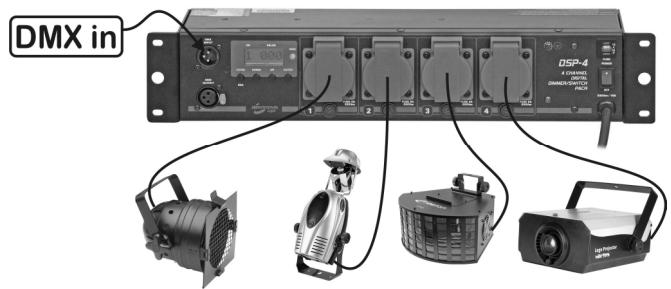

ANSCHLUSSE (NETZEINGANG/-AUSGÄNGE)

Das Gerät ist mit einem Netzstecker entsprechend Spannung und Bestimmungsland ausgestellt. Sollen andere Anschüsse erforderlich sein, dann müssen diese wie folgt ausgeführrt werden:

Erdung = Grün/gelbes Kabel

Nulleiter = Blaues Kabel

Spannung = Braunes Kabel

TECHNISCHE EINZELHEITEN

Netzspannung: AC 230V 50Hz.

Max. Gesamtstrombelastung: 15 A (3450 W)

Max. Strombelastung pro Kanal: 8 A (1800 W)

Hauptsicherung: Sicherungsautomat 15A/250V

Kanalsicherungen: 8A/250V Slow

DMX Eingang/Ausgang: 3-pin XLR Stecker/Buchse

Abmessungen: 480 × 100 × 88 ~mm

Gewicht: 2,9 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version这点es Benutzerhandbuches von unserer Website

herunterladen: www.beglec.com
