BEDIENUNGSANLEITUNG 8848M SMC

Warnhinweis: Faseroptikanschlüsse - Optische Sicherheit

LASERGERÄT DER KLASSE I

Niemals ein Übertragungslaser betrachten, während diesen eingeschaltet ist. Niemals direkt auf den Faser-TX-Anschluß und auf die Faserkabelenden schauen, während diese eingeschaltet sind.

Power Cord Safety

Bitte unbedingt vor dem Einbauen des Switches die folgenden Sicherheitsanweisungen durchlesen:

WARNING: Die Installation und der Ausbau des Gerätsarf nur durch Fachpersonal erfolgen.

• Das Gerät sollte nicht an eine ungeerdete Wechselstromsteckdose angeschlossen werden.
• Das Gerät muß an eine geerdtete Steckdose angeschlossen werden, welche die internationalen Sicherheitsnormen erfüllt.
• Der Gerätestecker (der Anschluß an das Gerät, nicht der Wandsteckdosenstecker) muß einen gemäß EN 60320/IEC 320 konfigurierten Geräteeing haben.
• Die Netzsteckdose muß in der Höhe des Geräts und theft zugänglich sein. Die Stromversorgung des Geräts kann nur durch Herausziehen des Gerätenetzkabels aus der Netzsteckdose unterbrochen werden.
• Der Betrieb these Geräts erfolgt unter den SELV-Bedingungen (Sicherheitskleinstpannung) gemäß IEC 60950. Diese Bedingungen sind nur gegeben, wenn auch die an das Gerät angeschlossenen Geräte unter SELV-Bedingungen betrieben werden.

Stromkabel. Dies muss von dem Land, in dem es benutzt wird geprüft werden:
Schweiz	Dieser Stromstecker muß die SEV/ASE 1011Bestimmungen einhalten.
Europe	Das Netzkabel muß vom Typ HO3VVF3GO.75 (Mindestanforderung) sein und die Aufschrift <HAR> oder <BASEC> tragen. Der Netzstecker muß die Norm CEE 7/7 erfüllen ('SCHUKO').

Achtung: Dieses Produkt enthalt keine Teile, die eine Wartung vom Benutzer benötigen.

Achtung: Installation und Deinstallation des Gerätes müssen von qualifiziertem Servicepersonal durchgeführt werden.

Achtung: Wenn das Gerät an eine Steckdose angeschlossen wird, muß der Masseanschluss am dreipoligen Netzstecker mit Schutzerde verbunden werden, um elektrische Gefahren zu vermeiden.

Achtung: Dieses Gerät nutzt Laser zur Signalübertragung über Glasfasern. Die Laser entsprechen den Anforderungen an eine Lasereinrichtung der Klasse 1 und sind durch ihre Bauart im normalen Betrieb safer für die Augen. Trotzem solle niemals direkt in den einen Übertragungskanal geblickt werden, wenn er eingeschelt ist.

Zielgruppe Dieser Anleitung ist fuer Systemadministratoren mit Erfahrung im Netzwerkmanagement. Sie sollen mit Switch- und Netzwerkkonzepten vertraut sein.

Hinweis: Bei der Wahl eines Glasfasertransceivers muß für die Beurteilung der Gesamtsicherheit besteht werden, das die maximale Umgebungstemperatur des Transceivers für den Betrieb nicht niedriger ist als die für diesen Produkts. Der Glasfasertransceiver muß auch ein überprüftes Gerät der Laser Klasse 1 sein.

Hinweis: Bei der Wahl eines Glasfasertransceivers muß für die Beurteilung der Gesamtsicherheit besteht werden, das die maximale Umgebungstemperatur des Transceivers für den Betrieb nicht niedriger ist als die für diesen Produkts. Der Glasfasertransceiver muß auch ein überprüftes Gerät der Laser Klasse 1 sein.

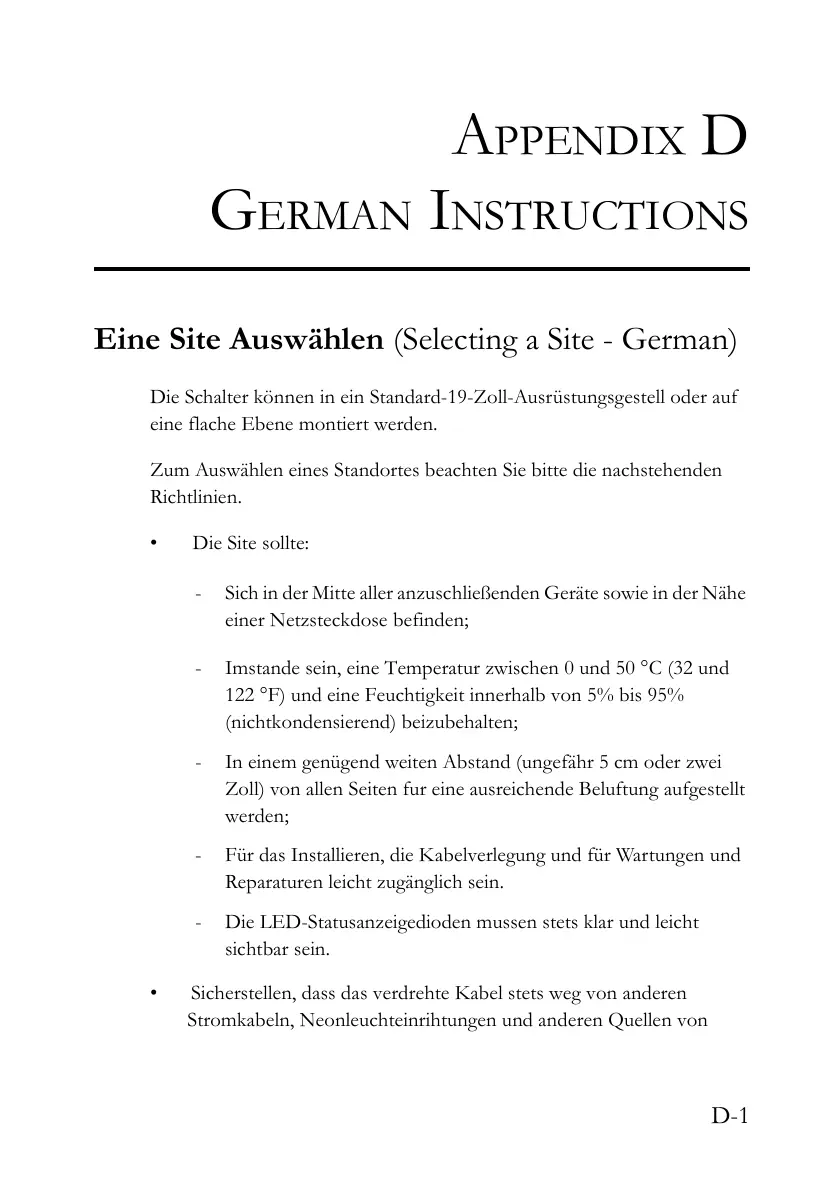

Die Schalter können in ein Standard-19-Zoll-Ausrüstungsgestell oder auf eine flache Ebene montiert werden.

Zum Auswahlen eines Standortes beachten Sieitte die nachstehenden Richtlinien.

Die Site sollte:

• Sich in der Mitte aller anzuschliebenden Geräte sowie in der Nähereiner Netzsteckdose befinden;
• Imstande sein, eine Temperatur zwischen 0 und 50^ (32 und 122^ ) und eine Feuchtigkeit innerhalb von 5% bis 95% (nichtkondensierend) beizubehalten;
• In einem genügend weiten Abstand (ungeführ 5 cm oder zwei Zoll) von allen Seiten für eine ausreichende Beluftung aufgestellt werden;

• Für das Installieren, die Kabelverlegung und für Wartungen und Reparaturen keinigt zugänglich sein.
  Die LED-Statusanzeigediogen mussen stets klar und leicht sightbar sein.

• Sicherstellen, dass das verdrehte Kabel stets weg von anderen Stromkabeln, Neonleuchteinrihtungen und anderen Quellen von

moglichen elektrischen Storungen verlegt wird, wie z. B. von Radios und Transmittern.

• Sicherstellen, dass das Gerat an eine separate Stromquelle mit Erdanschluss mit einer Netzspannung von 100 bis 240 V AC (Wechselstromspannung), 50 bis 60Hz , und innerhalb in einem Abstand von 2,44 m (8 Fus) zu jedem Gerat installiert wird und on einem separaten Trennschalter bzw. Leistungsschalter mit Strom versorgt wird. Fur alle Gerate wird empfohlen, einen Filter oder einen Überspannungsschutz zu verwenden.

Switch-Einheiten können an ein standardmäßiges 19-Zoll Einrichtungsrack, einen Arbeitstisch oder ein Regal montiert werden. Folgendfindensie die Montageanweisungen fur jeder Positionstyp.

Rack-Montage

Beachten Sie die folgenden Faktoren, bevor Sie die Rack-Montage beginnen:

• Temperatur: Da die Temperatur innerhalb einer RackeinheitHigher als die Raumumgebungstemperatur sein kann, stellen Sieitte sicher, dass die Rackumgebungstemperatur innerhalb des angegebenen Betriebstemperaturbereichs liegt. (Siehe "Temperatur" auf Seite C-2.)
• Mechanische Last: Stellen Sie kein Gerät auf eine Rack-Montageeinheit.
• Stromüberlastung: Stellen Sie sicher, dass der Netzkreis der Rackeinheit nicht überlastet wird.
• Erdung: Die Rack-Montageeinheit muss richtig geerdet werden. Besondere Acht sollenn Sie bei Verbindungen geben, die nicht direkt zum Netz führen.

So montieren Sie Geräte an ein Rack:

1. Befestigen Sie die Metallwinkel mit den im Metallwinkel-Montageset erhältlichen Schrauben an dem Gerät.
2. Befestigen Sie das Gerät mit vier Rackmontageschrauben (nicht beigelegt) an dem Rack.
3. Wenn Sie nur einen Switch installieren, dann springen Sieitte über zu "Verbinden mit einer Stromquelle" auf Seite 3-12 am Ende thesek Kapitels.
4. Wenn Sie mehrere Switches installieren möchten, dann montieren Sie sie untereinander in einer beliebigen Reihenfolge.
