Wichtig: Lesen Sie diesen Installationshandbuch, das Benutzerhandbuch und das Datenblatt (auf der CD-ROM) aufmerksam durch, um sich mit der sicheren und effizienten Bedienung vertraut zu machen. Bewahren Sie diesen Handbuch zum späteren Nachschlagen auf.

Verstellbarer Kippträger /

Höhenverstellbarer Fuß /

Zu den Beschreibungen auf S. 1 und 2 sind auf den S. i und 2 Abbildungen zu Ihrer Information vorhanden.

Verwenden Sie die Abbildungen auf Seite ii als Referenz zum Betrieb des Monitors (öffnen Sie hierfür die Seite).

13 Stereo mini jack\*1

• Connects the stereo mini jack cable.

14 Headphone jack*1

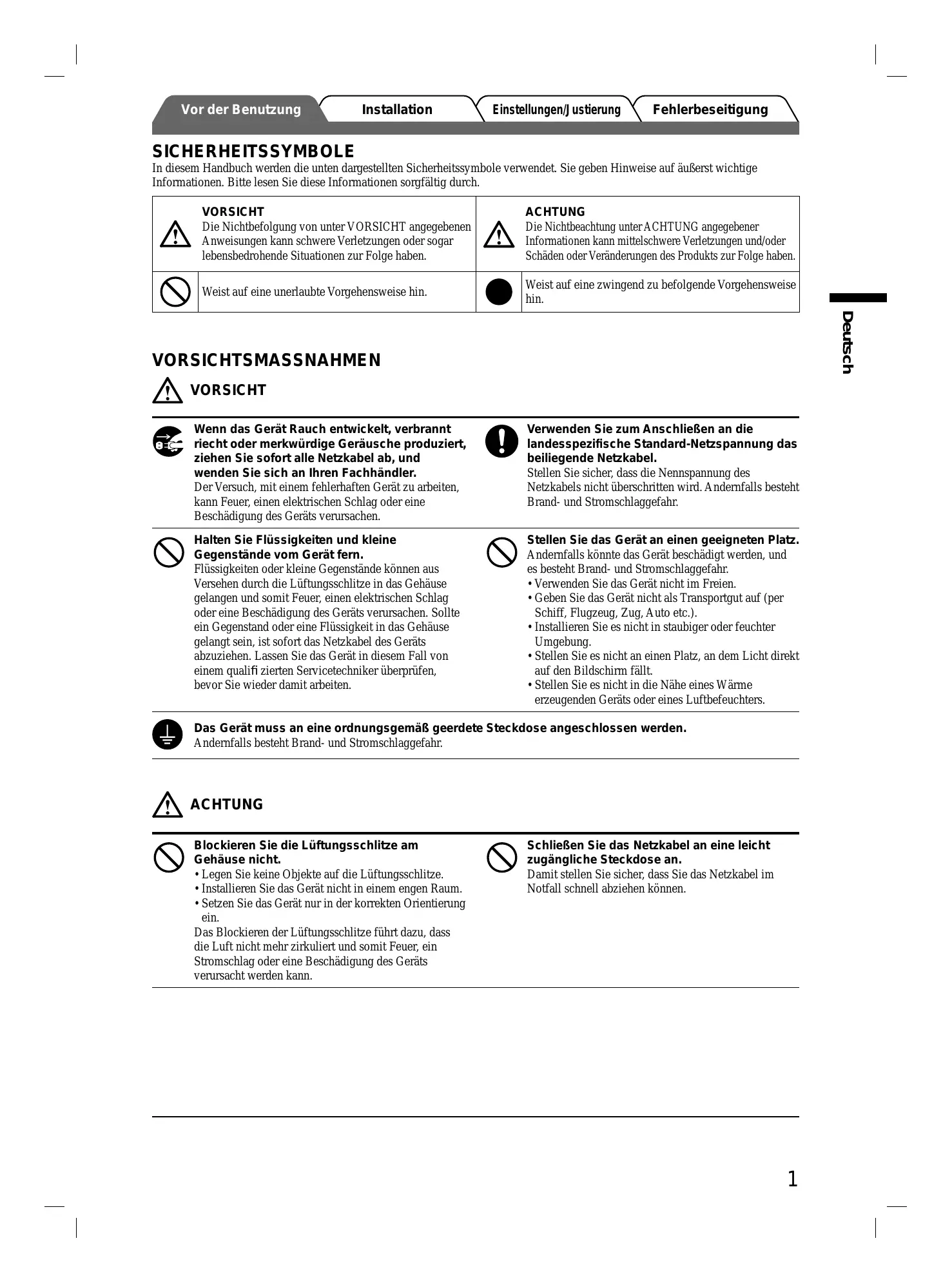

In thisem Handbuch werden die unter dargestellten Sicherheitssymbole verwendet. Sie geben Hinweise auf außerst wichtige Informationen.itte lessen Siie these Informationen sorgfaltig durch.

VORSICHT Die Nichtbefolgung von unter VORSICHT angegebenen Anweisungen kann schwere Verletzungen oder)sagar lebensbedrohende Situationen zur Folge haben.		ACHTUNG Die Nichtbeachtung unter ACHTUNG angegebener Informationen kann mittelschwere Verletzungen und/oder Schäden oder Veränderungen des Produkts zur Folge haben.
	Weist auf eine unerlaubte Vorgehensweise hin.	●	Weist auf eine zwingend zu befolgende Vorgehensweise hin.

VORSICHTSMASSNAHMEN

VORSICHT

Wenn das Gerät Rauch entwickelt, verbrannt riecht oder merkwürdige Gerausche produziert,ziehen Sie sofort alle Netzkabel ab, und wenden Sie sich an ihren Fachhändler.

Der Versuch, mit einem fehlerhaften Gerät zu arbeiten, kann Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen.

Verwenden Sie zum Anschlieben an die landesspezifische Standard-Netzspannung das beiliegende Netzkabel.

Stellen Sie sicher, dass die Nennspannung des Netzkabels nicht übersritten wird. Andernfalls besteht Brand- und Stromschlaggefahr.

Halten Sie Flüssigkeiten und keine Gegenstände vom Gerät fern.

Flüssigkeiten oder keine Gegenstände können aus Versehen durch die Luftungsschlitze in das Gehäuse gelangen und damit Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen. Sollte ein Gegenstand oder eine Flüssigkeit in das Gehäuse gelangt sein, ist einzof das Netzkabel des Geräts abzuziehen. Lassen Sie das Gerät in thisem Fall von einem qualifi zierten Servicetechniker überprüfen, bevor Sie wieder damit arbeiten.

Stellen Sie das Gerät an einen geeigneten Platz.
Andernfalls könnte das Gerät beschädigt werden, und es besteht Brand- und Stromschlaggefahr.

• Verwenden Sie das Gerät nicht im Freien.
• Geben Sie das Gerät nicht als Transportgut auf (per Schiff, Flugzeug, Zug, Auto etc.).
• Installieren Sie es nicht in staubiger oder feuchter Umgebung.
• Stellen Sie es nicht an einen Platz, an dem Licht direkt auf den Bildschirm fällt.
• Stellen Sie es nicht in die Nähe eines Wärme erzeugenden Geräts oder eines Luftbefeuchters.

Das Gerät muss an eine ordnungsgemäß geerdete Steckdose angeschlossen werden.

Andernfalls besteht Brand- und Stromschlaggefahr.

ACHTUNG

Blockieren Sie die Luftungsschlitze am Gehäuse nicht.

• Legen Sie keine Objekte auf die Luftungsschlitze.
• Installieren Sie das Gerät nicht in einem engen Raum.
• Setzen Sie das Gerät nur in der korrekten Orientierung ein.

Das Blockieren der Luftungsschlitze führt dazu, dass die Luft nicht mehr zirkuliert und damit Feuer, ein Stromschlag oder eine Beschädigung des Geräts verursacht werden kann.

Schließen Sie das Netzkabel an eine leicht zugängliche Steckdose an.

Damit stellen Sie sicher, dass Sie das Netzkabel im Notfall schnell abziehen konnen.

Über das Installationshandbuch, das Benutzerhandbuch und das Datenblatt

Installationshandbuch (das vorliegende Handbuch)	Informationen zum Verbinden des Monitors mit dem Computer und zur Inbetriebnahme.
Benutzerhandbuch, Datenblatt (•PDF-Datei auf CD-ROM*)	Anwendungsinformationen, beispielsweise zu Bildschirmeinstellungen, -justierungen und technischen Daten.

• Erfordert die Installation von Adobe Reader.
  Die Produktspezifikationen variieren in den einzelnen Absatzgebieten. Überprüfen Sie, dass das Datenblatt in der Sprache des jeweiligen Absatzgebieten geschrieben ist.

Weitere Informationen zu den unter aufgeführten Elementen finden Sie auf Seite ii.

1 Sensor

• Der Sensor erkennt die Umgebungshelligkeit. Funktion zur Helligkeitsregulierung (Seite 7)

2a Steuertaste für Lautstärke (Leiser)\*1

• Reduziert die Lautstärke im angezeigten Menu für die Einstellung der Lautstärke. (Seite 6)

2b Taste zum Einstellen der Helligkeit (Dunkler)*2

• Zeigt zum Verringern der Helligkeit das Menu zum Einstellen der Helligkeit an. (Seite 7)

3a Steuertaste für Lautstärke (Lauter)\*1

• Erhöht die Lautstärke im angezeigten Menu für die Einstellung der Lautstärke. (Seite 6)

3b Taste zum Einstellen der Helligkeit (Heller)*2

• Zeigt zum Erhöhen der Helligkeit das Menu zum Einstellen der Helligkeit an. (Seite 7)

4 Taste zur Auswahl des Eingangssignals

• Schaltet zwischen den Signalen zweier angeschlossener Computer um.

5 Steuertasten (Links, Rechts)

• Wahl ein Einstellungselement oder erhöht/reduziert justierte Werte erweiterter Einstellungen mithilfe des Justierungsmenüss (Seite 7).
• Zeigt den Bildschirm zum Einstellen der Helligkeit an*1 (Seite 6)

6 Eingabetaste

• Zeigt das Justierungsmenu an, wählt ein Element im Menübildschirm und speichert geänderte Werte.

7 Netzschalter

Zum Ein- und Ausschalten.

8 Betriebsanzeige

• Zeigt den Betriebsstatus des Monitors an.

Blau: in Betrieb Aus: Hauptstromversorgung getrennt Orange: Energiesparmodus

9 Öffnung für Diebstahlsicherung

• Kompatibel mit dem Kensington MicroSaver-Sicherheitssystem.

10 Fuf

SieheSeite3,5.

11 Signaleingänge

12 Vorgeschalteter USB-Anschluss

• Anschluss des USB-Kabels bei der Verwendung von ScreenManager Pro für LCD-Software (für Windows). Informationen zur Verwendung der Software entnehmer Sie der Benutzerhandbuch auf der CD-ROM.

13 Buchse für Stereo-Klinkenstecker*1

• Anschluss des Stereo-Kabels mit Klinkenstecker.

14 Kopfhöreranschluss*1

Anschluss fur einen Kopfhorer.

15 Lautsprecher\*1

• Quelle für Audioausgang.

16 Kabelhalterung

• Verdeckt die Anschlusskabel.

17Netzstecker

Zum Anschlieben an eine Netzsteckdose

Lieferumfang

Prufen Sie, ob sich alle der folgenden Gegenstände in der Verpackung befinden. Sollte einer der Gegenstände fehlen oder beschädigt sein, wenden Sie sich an ihren Fachhändler.

HINWEIS

• Hebien Sie die Verpackung sowie die Verpackungsmaterialien für evtl. Transporte des Monitors gut auf.
  Weitere Informationen zu den unter aufgeführten Elementen finden Sie auf Seite i.
  1 Monitor
  2Netzkabel
  3 CD-ROM mit EIZOs LCD Utility Disk

• Benutzerhandbuch, Datenblatt

4 Installationshandbuch (das vorliegende Handbuch)
5 Beschränkte Garantie
6 Befestigungsschrauben: M4 x 12 mm 4 Stück

(Schwenkarm oder Standfuß eines anderen Herstellers)

7 Digitales Signalkabel (FD-C39)
8 Analoges Signalkabel (MD-C87)
9 EIZO USB-Kabel (MD-C93)
10 Stereo-Kabel mit Klinkenstecker*1
11 Kabelhalterung (EZ-UP-Fuß)

Installation/Lagerung des Monitors mit EZ-UP-Fuß

Gehen Sie bei einem Monitor mit EZ-UP-Fuß beim Aufstellen oder Lagern folgendermaßen vor:

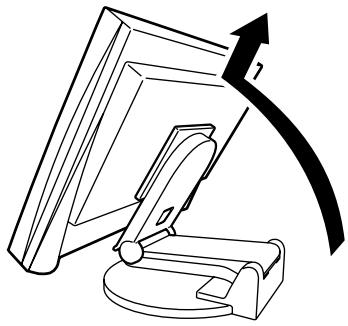

Installieren des Monitors

Heben Sie beim Aufstellen des Monitor den Bildschirm mit beiden Händen in Pfeilrichtung an, und setzen Sieihn einrasten. Nach dem Einrasten ist der Monitorfußsicher justiert, sodass der Monitor verwendet werden kann.

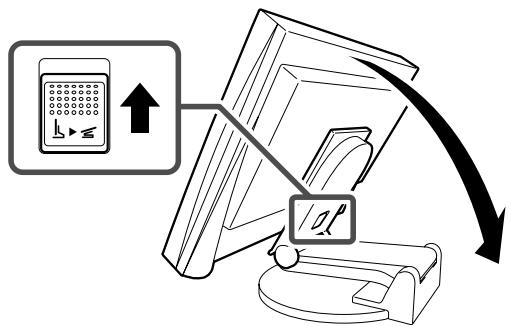

Lagern des Monitors

Schieben Sie den Knopf zum Entsperren nach oben, um die Arretierung aufzuheben. Klappen Sie den Bildschirm nach halten, und bewahren Sie den Monitor zusammengeklappt auf.

Achtung

• Verwenden Sie den EZ-UP-Fuß nicht in zusammengeklapptem Zustand.
• Gehen Sie mit dem entriegelten Monitor vorsichtig um, damit der Monitor nicht herunterfällt bzw. Sie sich nicht die Finger einklommen. Ansonsten wird der Monitor möglicherweise beschädigt oder Sie/TRagen Verletzungen davon.

Kabeln anschließen

Hinweis

HINWEIS

• Um einen bereits vorhandenen Monitor durch einen Monitor zu ersetzen, stellen Sie die PC-Einstellungen für Auflösung und vertikale Bildwiederholfrequency auf die für den Monitor verfügbarbaren Werte ein. Diese entnahmen Sieitte der Auflösungstabelle (Datumblatt auf der CD-ROM), bevor Sie den Monitor anschließen.
• Lesen Sie im Benutzerhandbuch auf der CD-ROM nach, wenn Sie zwei PCs an den Monitor anschließen möchten.

1 Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind.

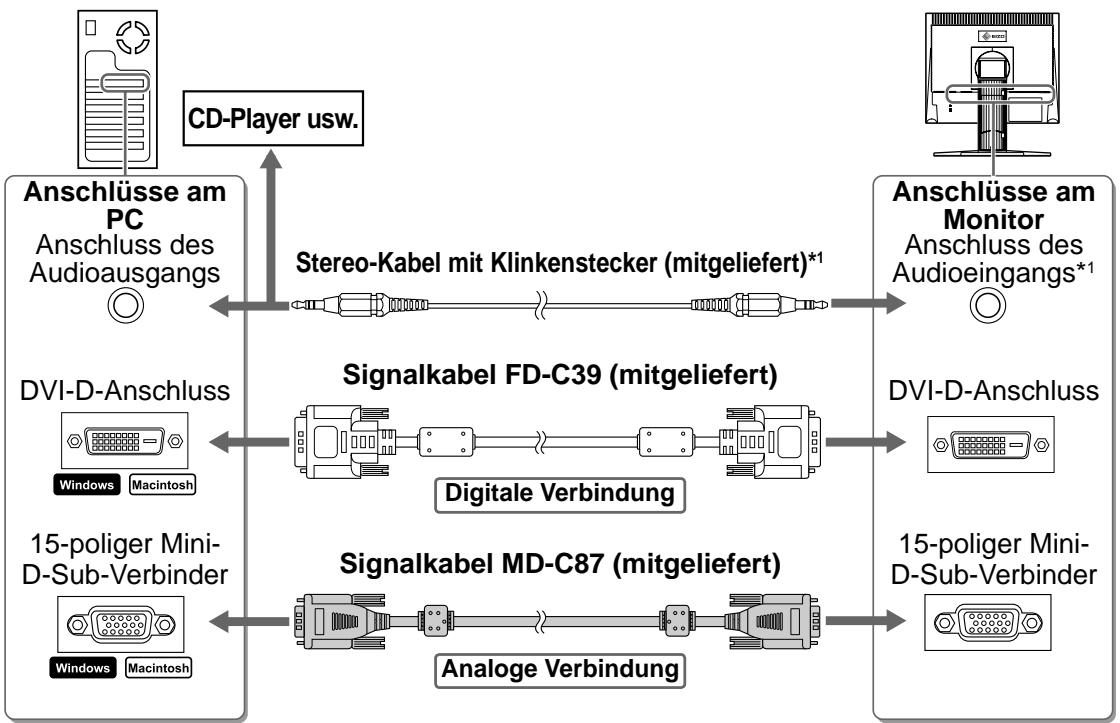

2 Verbinden Sie Monitor und Computer mithilfe eines passenden Signalkabels.

Ziehen Sie nach dem Anschlieben der Kabel die Schrauben der Verbinder an, um ein versehentliches Ausstecken zu verhindern.

3 Verbinden sie mithilfe des Netzkabels den Netzanschluss des Monitors mit einer Steckdose.

Kompatible Auflösungen/Bildwiederholfrequenzen

Verwenden Sie den Monitor mit der unten angezeigten, empfohlenen Auflösung.

Signal	Auflösung	Frequenz	Punktfrequency	Anmerkugen
Analog	1280 × 1024	~ 75 Hz	135 MHz (Max.)	VESA
Digital	1280 × 1024	60 Hz	108 MHz (Max.)	VESA

Höhe und Neigung des Bildschirms einstellen

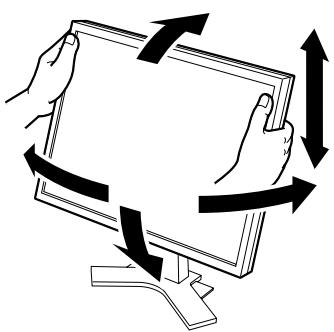

Stellen Sie die für ihren Arbeitsplatz optimale Höhe, Neigung und Drehung des Bildschirms ein.

Hohenverstellbarer Fuß

Halten Sie den Monitor mit\ beiden Händen am linken und\ rechten Rand fest, und stellen\ Sie seine Höhe und seine\ horizontale Position ein.

Kipptrager

Halten Sie den Monitor mit beiden Händen am linken und rechten Rand fest, und stellen Sie die Neigung des Monitors ein.

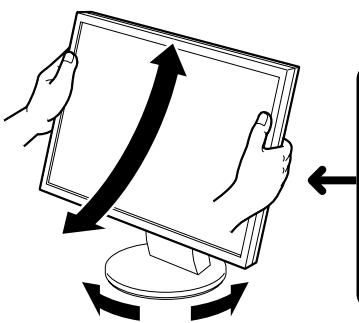

ArcSwing 2-FuB

Halten Sie den Monitor mit beiden Händen am linken und rechten Rand fest, und stellen Sie die Drehung des Monitors und seine horizontale Position ein.

EZ-UP-FuB

Halten Sie den Monitor mit beiden Händen am linken und rechten Rand fest, um den Bildschirmwinkel anzupassen, indem Sie seine Höhe und seine horizontale Position einstehen.

Bild wiedergeben

1 Drücken Sie , um den Monitor einzuschalten. Schalten Sie den Computer ein. Die Betriebsanzeige des Monitors leuchtet auf (blau), und das Bild wird angezeigt.
2 Beim ersten Einschalten des Monitors und des PCs mit dem analogen Signal werden Uhr, Phase und Bildlage von der automatischen Einstellung automatisch angepasst.

Bei Verwendung eines digitalen Signals werden Bilder durch die voreingestellten Werte des Monitors automatisch korrekt angezeigt.

Hinweis

• Während der automatischen Einstellung wird auf dem Bildschirm „Automatik aktiv“ angezeigt.
• Schalten Sie Computer und Monitor aus, wenn Sie sie nicht mehr benötigen. Wenn Sie das Netzkabel abziehen, wird die Stromzufuhr zum Monitor vollständig unterbrochen.

Lautstärke der Laufsprecher einstellen

1 Drucken Sie oder

Das Fenster zur Einstellung der Lautstärke wird angezeigt.

2 Stellen Sie die Lautstärke mit der Taste oder ein.

Fenster zur Einstellung der Lautstärke

Bildschirmhelligkeit einstellen

Bei Modellen mit Laufsprechern

1 Drucken Sie oder

Der Bildschirm zur Helligkeitseinstellung wird angezeigt.

2 Stellen Sie die Helligkeit mit der Taste oder ein.

Drucken Sie zum Aufhellen des Bildschirms die Taste l zum Abdunkeln drucken Sie die Taste

3 Ist die gewünschte Helligkeit eingestellt, drücken Sie

Damit wird der Wert für die eingestellte Helligkeit gespeichert.

Fenster zur Helligkeitseinstellung

Bei Modellen ohne Lautsprecher

1 Drucken Sie oder

Das Fenster zur Helligkeitseinstellung wird eingeblendet.

2 Stellen Sie die Helligkeit mit der Taste oder ein.

Drücken Sie zum Aufhellen des Bildschirms die Taste , zum Abdunkeln drücken Sie die Taste .

Hinweis

• Die Bildschirmhelligkeit wird mithilfe des unten am Bildschirm angebrachten Sensors, der die Umgebungshelligkeit mit der Funktion zur BrightRegulator (Helligeitsregulierung) erkennt, automatisch an die Umgebung angepasst.

Weitere Einzelheiten entnehmer Sie dem Benutzerhandbuch auf der CD-ROM.

Erweiterte Einstellungen/Justierung vornehmen

Im Justierungsmenu können erweiterte Justierungen des Monitors und der Farben sowie verschiedene andere Einstellungen vorgenommen werden.

Weitere Einzelheiten zu den einzelnen Justierungsfunktionen entnahmen Sie dem Benutzerhandbuch auf der CD-ROM.

Justierungsmenu

Die grundlegenden Einstellungen und Justierungen sind damit beendet. Weitere Einzelheiten zu erweiterten Einstellungen/Justierungen entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.

Problem:Kein Bild

Wird auch nach dem Durchführung der nachfolgenden Vorgeschlagenen Lösungen kein Bild angezeigt, wenden Sie sich an ihren Fachhändler.

1. Prufen Sie den Status der Betriebsanzeige.

Symptom	Status	Mögl. Ursache und Lösung
Kein Bild	Betriebsanzeigenstatus: Aus	Prüfen Sie, ob das Netzkabel richtig eingesteckt ist. Besteht das Problem weiterhin, schalten Sie den Monitor aus und nach weniger Minuten wieder ein. Drücken Sie nochmals Ⓐ.
	Betriebsanzeigenstatus: Blau	Überprüfen Sie die Gain* -Einstellung.
	Betriebsanzeigenstatus: Orange	Bewegen Sie die Maus oder drücken Sie eine Taste auf der Tastatur.

• Weitere Einzelheiten zur Gain-Einstellung entnahmen Sie dem Benutzerhandbuch auf der CD-ROM.

2. Überprüfen Sie die Fehlermeldung auf dem Bildschirm.

These Meldungen werden angezeigt, wenn das Eingangssignal nicht ordnungsgemäß übertragen wird, der Monitor jedoch korrekt Funktioniert.

Symptom	Status	Mögl. Ursache und Lösung
Signal Check Analog No Signal	Das Eingangssignal wird nicht ordnungsgemäß empfangen.	Prüfen Sie, ob der Computer eingeschaltet ist.
		Prüfen Sie, ob das Signalkabel ordnungsgemäß am Computer angeschlossen ist.
Signal Error Digital fD:162.0MHz fH:75.0kHz fU:60.0Hz	Die Signalfrequency liegt nicht im zulässigen Bereich. Die falsche Signafrequency wird rot angezeigt.	Wechseln Sie mithilfe des zur Grafi kkarte gehörenden Dienstprogramms in einen kompatiblen Modus. Weitere Informationen hierzu entnehmen Sie dem Handbuch der Grafi kkarte.
