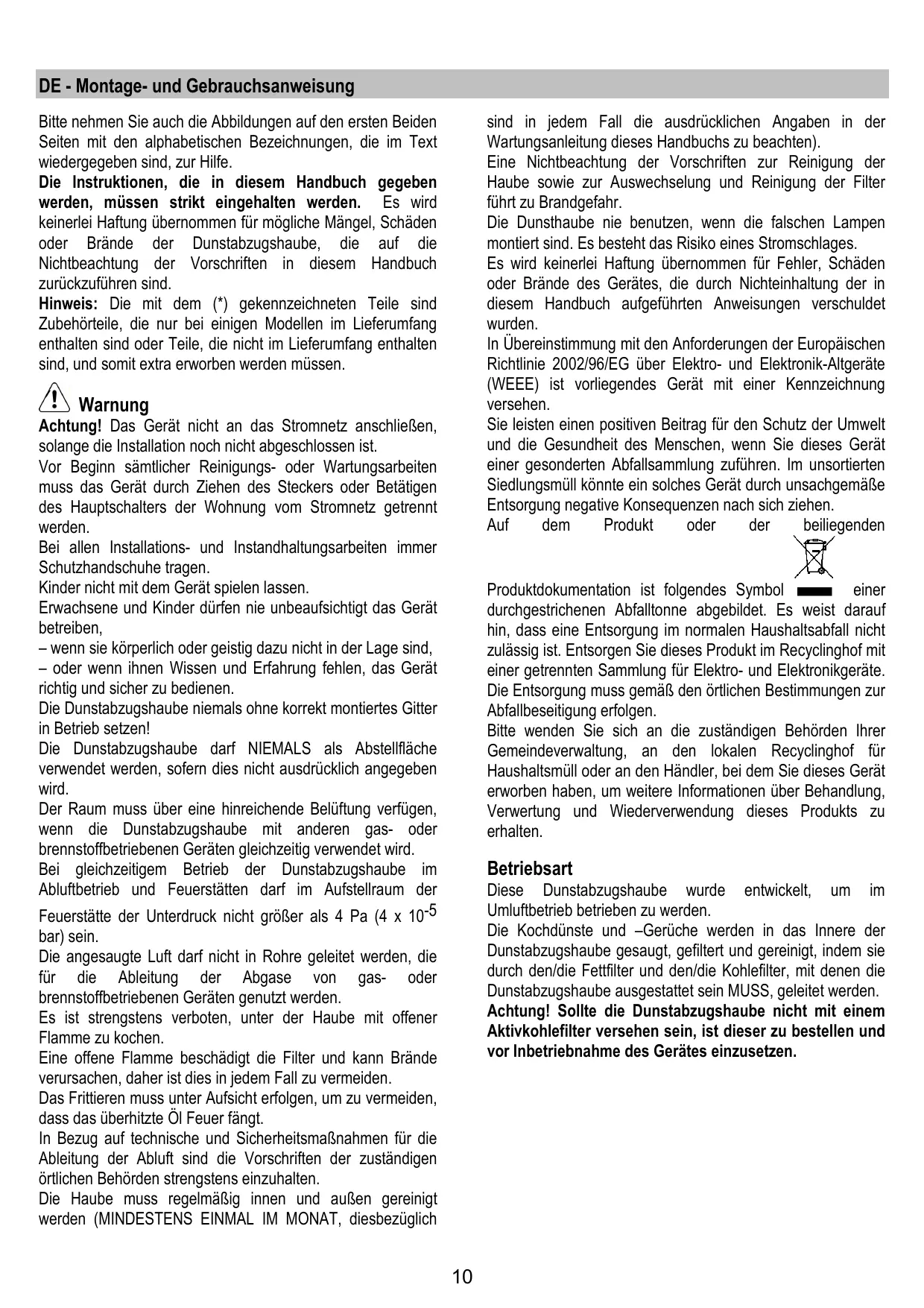

BEDIENUNGSANLEITUNG TWIN ELICA

Bitte erhnen Sie auch die Abbildungen auf den ersten Beiden. Seiten mit den alphabetischen Bezeichnungen, die im Text wiedergegeben sind, zur Hilfe.

Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch darüberzuführen sind.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und somit extra erworben werden müssen.

Warning

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sãmtlicher Reinigungsa oder Wartungsarbeitem muss das Gerät durch Ziehen des Steckers oder Betätigendes Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe,tragen.

Kinder nicht mit dem Gerat spielen halten.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,
• oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube damit NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüfung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der

Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daß ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßigen innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich

sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung theses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

Die Dunsthaube nie benutzen, wenn die falschen Lampen montiert sind. Es besteht das Risiko eines Stromschlages.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in thisum Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Geräte einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll können ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

einer

Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie diesen Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Betriebsart

These Dunstabzugshaube wurde entwickelt, um im Umluftbetrieb betrieben zu werden.

Die Kochdünste und -Gerüche werden in das Innere der Dunstabzugshaube gesaugt, gefiltert und gereinigt, indem sie durch den/die Fettfilter und den/die Kohlefilter, mit denen die Dunstabzugshaube ausgestellt sein MUSS, geleitet werden.

Achtung! Sollete die Dunstabzugshaube nicht mit einem Aktivkohlefilter versehen sein, ist dieser zu bestellen und vor Inbetriebnahme des Gerätes einzusetzen.

Befestigung

Die Installation sei elektrisch oder mechanismisch darf nur von spezialisierten Personal ausgeführrt werden.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube damit 50cm im Fall von elektrischen Kochfeldern und 70cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Das elektrische Netz muss mit dem der Spannung des

Etiketts innerhalb der Haube übereinstimmen.

Das Produkt ist ausgerichtet um direkt an elektrische Versorgung verbunden zu werden., deshalb an einen zweipoligen Druckkopf verbinden und sich vergewissem dasein Normsicheres komplettes Lösen des Netzes möglich ist falls eine Übernetzspannung IIIstattfindet nach Richtigkeit der Installation.

ACHTUNG! Vor allem B (Fixierstange an die Decke - Bild 1) ist mit einer (grün - gelben ) Leitung ausgestattet der an der Erde der elektrischen Haushalt Anlage verbunden werden muss. Bild 4

ACHTUNG! Vor allem den Überschuss der

Positionierung der Leitung beachteten, das nicht beachten dieser Anweisung konnte starke Schäden an das Gerät verursachen und einen elektrischen Schock dem Benutzer oder Installateur hervorrufen. Für mehrere Details sehe Abbildung Bild 10

ACHTUNG! Das ersetzen der Leitungsverbindung damit nur von einen technischen genehmigten Kundendienst ausgeführrt werden.

Montage

Die Abzugshaube ist mit Dubeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollen ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außer dem muß die Wand/Decke das Gewicht der Abzugshaube,tragen konnen.

Beschreibung der Dunstabzugshaube - Bild 1

H. Verbindungskabel
K. Kontrolle Schaat

Achtung! Die Kontrolle Schaff ist mit der Ausstattung gefelwert und wird zu letzt installiert, bevor die Haube an elektrischen Strom verbunden wird.

Die Kontrolle Schaff im angegebenen Sitz einsetzen (sehe die Abbildungen in den ersten Seiten des Buchlein-Schnappankuppelung, in Richtung der verpflichteten Schaltung.

L. Halogenlampe
M. Seitlicher Filterhalter-Rahmen
N. Aktivkohlefilter
O. Metall-Fettfilter
P. Fett- und Kohlefilterhalter-Rahmen
Q. Auslöser des Filterhalter-Rahmens

Betrieb

Im Falle einer sehr intensiven Entwicklung von Kochdünsten die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon f芮 Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefahr 15 Minuten weiterlaufen zu halten.

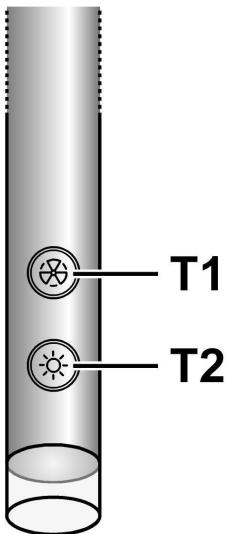

Die Dunstabzugshaube verfügt über einen "TOUCH"-Sensor zur Steuerung der Beleuchtung und der Geschwindigkeit.

Für Hinweise zum richtig Einsatz des Produkteslesen Sieitte die unter angegebene Bedienungsanleitung.

Die Dunstabzugshaube darf durch deine Fernsenkung, die als Zuberhoerteil Kik zur Verfuegung ist, kontrolliert werden (bitte den Abschnitt hinsichtlich der Funktionseise der Fernbedienung beachten).

Automatische Einschaltfunktion

Die Dunstabzugshaube verfügt über einen Temperatursensor, der die erste Absauggeschwindigkeit (Leistung) des Motors aktiviert, wenn die Temperatur in der Höhe der Dunstabzugshaube 70^ überschreitet.

Der Benutzer kann die Geschwindigkeitsstufe (Leistung) jeder ausschalten bzw.ändern (siehe Abschnitt "Steuerung der Absauggeschwindigkeit (Leistung)").

Steuerung der Absauggeschwindigkeit (Leistung)

Die Auswahr der Absauggeschwindigkeit (Leistung) ist zyklisch, und folgt der Geschwindigkeitsabfolge "stand-by - 1-2-3-4- Stand by -1-2-.," thereof wird die Absauggeschwindigkeit (Leistung) bei jedem Berühren der Taste T1 des Touch-Sensors um eine Stufe erhöht; die Dunstabzugshaube wird ausgeschelt (Stand-by), wenn die Taste ein weiteres Mal berührt wird und die Dunstabzugshaube schon mit Absauggeschwindigkeit (Leistung) 4 lauft. Die Dunstabzugshaube kann auch bei jeder anderen Geschwindigkeitsstufe ausgeschelt werden (Standby), indem die Taste T1 länger als 3 Sekunden gedrückt gehalten wird.

Die aktuelle Absauggeschwindigkeit der Dunstabzugshaube wird durch eine Led auf dem Touch-Sensor angezeigt, die ihre Farbe je nach Absauggeschwindigkeit wie folgt wechselt:

Dunstabzugshaube in Stand-by: LED AUSGESCHALTET
Absauggeschwindigkeit 1 (Leistung) - GRÜNE Led
Absauggeschwindigkeit 2 (Leistung) - GELBE Led
(berneinfarbig)
Absauggeschwindigkeit 3 (Leistung) - ROTE Led
Absauggeschwindigkeit 4 (Leistung) - ROT BLINKENDE
Led
Hinweis: die 4. Geschwindigkeitsstufe (Leistung) bleibt 5
Minuten eingeschaltet, danach schaltet der Motor zur 2.
Geschwindigkeitsstufe automatisch zurück.
Bei weiterer Berührung der T1 schaltet sich der Motor aus (Stand-by).

Die Fettfilter mussen gereinigt werden: die GRÜNE Led BLINKT (siehe Anweisungen "Rücksetzen und Konfiguration der Filtersattigungsanzeige")
Die Kohlefilter mussen gereinigt bzw. ausgewechselt werden: die GELBE Led BLINKT (bernsteinfarbig) (siehe Anweisungen "Rücksetzen und Konfiguration der Filtersattigungsanzeige")
Hinweis: das Rücksetzen der Filtersattigungsanzeige kann sowohl mit dem Touch-Sensor als auch mit der Fernbedienung durchgeführt werden.

Steuerung der zentralen Beleuchting

Die Beleuchtung kann ein- und ausgeschelt werden, indem die Taste T2 des Touch-Sensors berührt wird.

Steuerung der seitlichen Beleuchting (falls vorgesehen)

Die seitliche Beleuchtung kann ein- und ausgeschelt werden, indem die Taste T2 des Touch-Sensors LANGER gestrückt gehalten wird.

Durch ein LÄNGERES BERÜHREN dieser Taste kann auch die Lichtstärke verändert werden.

Hinweis: Die Ein- und Ausschaltfunktionen wechseln einander ab.

Die Einstellmöglichkeit der Lichtstarke steht nicht bei Dunstabzugshauben mit Neonbeleuchting zur Verfügung.

Rücksetzen und Konfiguration der Filtersattigungsanzeige

Die Haube auf die gewündte Geschwindigkeitsstufe einschalten (siehe Abschnitt unter "Steuerung der Absauggeschwindigkeit (Leistung)")

Rücksetzen der Fettfilter-Sattigungsanzeige (BLINKENDE GRÜNE LED auf dem Touch-Sensor)

Bevor Sie den Rücksetzvorgang durchführren, gehen Sie mit der Reinigung des Filters vor, wie im entsprechenden Abschnitt beschrieben.

Die Taste T1 des Touch-Sensors länger als 3 Sekunden gedrückt halten; die LED hört auf zu blinken, weil der Rücksetzvorgang durchgeführt worden ist. Die Haube schaltet sich jetzt automatisch ab.

Rücksetzen der Kohlefilter-Sattigungsanzeige (BLINKENDE GELBE LED (bernsteinfarbig)) Bevor Sie den Rücksetzvorgang durchführren, gehen Sie mit der Reinigung des Filters vor, wie im entsprchenden Abschnitt beschrieben.

Die Taste T1 des Touch-Sensors länger als 3 Sekunden gedrückt halten; die LED hört auf zu blinken, weil der Rücksetzvorgang durchgeführt worden ist. Die Haube schaltet sich jetzt automatisch ab.

Ausschalten der Kohlefilter-Sattigungsanzeige (für besondere Anwendungen)

Die Haube ausschalten (siehe Abschnitt "Steuerung der Absauggeschwindigkeit).
Die Taste T1 des Touch-Sensor länger als 5 Sekunden gedrückt halten; die GRÜNE LED blinkt, weil die Kohlefilter-Sattigungsanzeige ausgeschelt werden ist.

Den Vorgang wiederholen, um die Kohlefilter-Sattigungsanzeige wieder einzuschalten; die GELBE (bernsteinfarbig) LED blinkt.

Demontage des Touch-Sensors.

Das Gerät vom Stromnetz trennen.

Fettfilter entferen.

Stockverbindungen abziehen.

Stiel mittels eines kleinen Schraubenziehers oder einesähnlichen Gegenstandes ausziehen.

Bild 16

Bedienung der Fernbedienung

Die Fernbedienung kann sümttliche Funktionen der Dunstabzugshaube steuern:

Auswahlder Absauggeschwindigkeit (Leistung)

Steuerung derzentralen Beleuchtung

Steuerung der seitlichen Beleuchtung

Reset und Konfiguration der Sattigungsanzeige der Filter

Auswahl der Absauggeschwindigkeiten (Leistung):

Die Taste "←" oder die Taste "▶" drücken, bis auf der Fernbedienung das Symbol erscheint, welches der Funktion „Auswahl der Absauggeschwindigkeiten (Leistung)“ entspricht Die Taste "+" oder die Taste "-" oder die Taste "■" drucken, um die Geschwindigkeit (Absaugleistung) zu erhöhen, zu verringern oder auszuschalten (Stand-by).

Steuerung derzentralenBeleuchting:

Die Taste "◁" oder die Taste "▷" drücken, bis auf der Fernbedienung das Symbol erscheint, welches der Funktion „Steuerung derzentralen Beleuchtung“ entspricht Die zentrale Beleuchtung kann auf zwei Arten ein- und ausgeschaltet werden:

1. Die Taste "+" oder die Taste "- drücken, um die zentrale Beleuchtung ein- (ON) oder aus- (OFF) zuschalten.

2. Die Taste "■" drücken, um die Beleuchtung von ausgeschaltet (OFF) auf eingeschaltet (ON) und umgekehrt zu stellen.

Steuerung der seitlichen Beleuchtung

Die Taste "◁" oder die Taste "▷" drücken, bis auf der Fernbedienung das Symbol entscheid, welche der Funktion „Steuerung der seitlichen Beleuchtung“ entspricht

Die Taste "■" drücken, um die seitliche Beleuchtung von ausgeschaltet (OFF) auf eingeschaltet (ON) bei stärkster Intensität und umgekehrt zu stellen.

Die Taste "–" drücken, um die Intensität der seitlichen Beleuchtung zu verringern, bis zum Ausschalten.

Die Taste “+” drücken, um die Intensität der seitlichen Beleuchtung zu erhöhen.

Reset und Konfiguration der Sattigungsanzeige der Filter

Die Dunstabzugshaube bei irgendeiner Geschwindigkeit einschalten (siehe Abschnitt offen "Auswahl der Absauggeschwindigkeiten (Leistung)")

Die Taste "←" oder die Taste "▶" drücken, bis auf der Fernbedienung das Symbol erscheint, welche der Funktion „Reset und Konfiguration der Sättigungsanzeige der Filter" entspricht

Reset der Sättigungsanzeige des Fettfilters (BLINKENDES GRÜNES LED auf dem Kontrollkopf)

Führer Sie erst die Wartung des Filters durch, wie oben in dem entsprechenden Abschnitt beschrieben.

Drücken Sie gleichzeitig für ungebähr 3 Sekunden die Tasten "+" und "-", das LED hört auf zu blinken; dies bedeutet, dass das Reset der Anzeige durchgefuhrt worden ist.

Reset der Sättigungsanzeige des Kohlefilters (BLINKENDES ORANGES (bernsteinfarbenes) LED)

Hinweis! Die Reset-Funktion der Sattigungsanzeige des Kohlefilters ist normalerweise nicht aktiv; um sie zu aktivieren, beachten Sieitte den Abschnitt unter „Aktivierung der Sattigungsanzeige des Kohlefilters".

Führer Sie erst die Wartung des Filters durch, wie in dem entsprechenden Abschnitt beschrieben.

Drücken Sie gleichzeitig für ungebähr 3 Sekunden die Tasten "+" und "-", das LED hört auf zu blinken; dies bedeutet, dass das Reset der Anzeige durchgeführt worden ist.

Das Ausschalten der Signalanzeige der Saturierung des Kohlefilters (bestimmte Befestigung)

Schalten Sie die Dunstabzugshaube aus (siehe Abschnitt)...aben „Auswahl der Absauggeschwindigkeit (Leistung)“

Die Taste "←" oder die Taste "▶" drücken, bis auf der Fernbedienung das Symbol erscheint, welche der Funktion „Reset und Konfiguration der Sättigungsanzeige der Filter" entspricht.

Für 3 Sekunden gleichzeitig die Tasten drücken "+" und "-", das blinkende Lämpchen blinkt grün ist die Anzeige das die Signalanzeige der Saturierung der Kohlefilter ausgeschaltet ist.

Um die Signal anzeige der Saturierung der Kohlefilter wieder

anzuschalten den Vorgang wiederholen und das Lämpchen wird Orange blinken.

Wartung der Fernbedienung

Reinigung der Fernbedienung:

Die Fernbedienung mit einem weichen Tuch und einer neutralen Reinigungslösung (nicht scheuernd) reinigen.

Batteriewechsel:

Das Batteriefach öffnen, indem Sie einen kleinen Schraubenzieher zum Hebeln verwenden.

Tauschen Sie die leere Batterie durch eine neue 12 Volt-Batterie vom Typ MN21/23 aus.

Beim Einsetzen der neuen Batterie in das Batteriefach beachten Sieitte, dass die Pole mit denen im Fach angegebenen übereinstimmen.

Das Batteriefach schlieben.

Entsorgung der Batterien

Die Entsorgung der Batterien muss nach den gültigen nationalen Regeln und Gesetzen erfolgen.

Benutze Batterien niemals in den Hausmull werfen.

Die Batterien müssen auf sichere Weise entsorgt werden.

Für weitere Informationen bezüglich Aspekten des Umweltschutzes, der Wiederverwertung und der Entsorgung von Batterien wenden Sie sichitte an die mit der getrennten Müllsammlung beauftragten Stellen.

Wartung

Vor sãmtlichen Wartungsarbeiten muss die Stromzufuhr der Kuchenhaube unterbrochen werden.

Reinigung

Die Dunstabzugshaube muss sowohlinnen als auch außen Häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführn sind.

Fettfilter - Bild 15

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sattigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anziegt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfahren, was seine Filtertermiale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 15

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sattigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - diese Notwendigkeit anziegt) in warmem Wasser und geeigneten Waschmitteln oder in der Spulmaschine bei 65^ gewaschen (in diesen Fall den vollständigen Spulzyklus - ohne zusätzlichen Geschirr im Inneren der Geschirrspulmaschine - einschalten).

Das überschüsse Wasser entfern, ohne darauf den Filter zu beschädigen; danach diesen bei 100^ für 10 Minuten in den Ofen legen, umihn vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jeder Mal dann, wenn es beschädigt ist.

Ersetzen der Lampen

Das Gerät vom Stromnetznehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Für das Ersetzen der zentralen Lampen: nur Halogenlampen verwenden von max 40W 40^ D25 GU10.

Um die Lampe zu entfernen:

Eine Viertel Drehung gegen den Uhrzeigersinn drehen und herausziehen.

Um die Lampe zu befestigen:

Die Lampe so in die darauf vorgesehene Fassung einsetzen, dass die entsprechenden Kontakte korrekt in der Halterung festsitzen, im Uhrzeigersinn ungebahr eine Viertel Drehung drehen.

Einige Modelle sehen Seiteliche Lampen vor:

Ersetzen nur mit identischen Lampenform max 40W (E14).

Um in die Lichtschacht anzulangen den Deckel A entfernen.

Sollte die Beleuchtung nicht Funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst wenDET.

Automatisch taendingsfunktion
