BEDIENUNGSANLEITUNG 20 DBX

Die obigen Symbole sind international üblich und davon als Gefahrenhinweise bei Elektrogeräten. Das Blitzsymbol links oben weist auf gefährliche Spannungen im Gerät hin. Das Rufzeichen rechts oben weist auf wichtige Punkte hin, die unbedingt in der Bedienungsanleitung nachzulesen sind.

These Symbole bedeuten auch, daß sich im Gerät keine vom Anwender reparierbaren Teile befinden. Öffnen Sie das Gerät auf keinem Fall und versuchen Sie nicht, es selbst zu reparieren. Lassen Sie Reparaturen ausschließlich von einem qualifizierten Techniker durchführten. Wenn Sie das Gerät öffnen, erlischt automatisch die Garantie des Herstellers. Machen Sie das Gerät nicht naß. Wenn dennoch eine Flüssigkeit auf oder in das Gerät gelangt, schalten Sie es sofort aus und bringen Sie es zu einem Handler zur Überprüfung. Ziehen Sie bei Gewittern zum Schutz vor Beschädigungen des Geräts das Netzkabel ab.

NETZSTECKER

Verwenden Sie aus Sicherheitsgründen vom Netzkabel abgeschrittene mitgespritzte Netzstecker nie weiter, sondern entsorgen Sie sie entsprechend den lokalen Entsorgungsvorschriften.

Schlieben Sie beschädigte Netzstecker niemals an eine Netzsteckdose an.

SICHERHEITSHINWEISE

WICHTIGER HINWEIS BEI GERÄTEN MIT NETZKABEL:

ACHTUNG: DIESES GERÄT MUSS MIT EINER SCHUTZERDUNG VERSEHEN SEIN.

Die Adern des Netzkabels sind wie folgt farbcodiert:

GRUN/GELB = Erde

BLAU = Nulleiter

BRAUN= Phase

Da die Farben der Adern des Netzkabels nicht unbedingt mit den Farmarkierungen der Kontaktstifte in Ihr dem Netzstecker übereinstimmen, gehen Sieittewie folgt vor:

• Schliessen Sie die grün/gelbe Ader an den mit dem Erdsymbol, dem Buchstaben "E", einem grünen oder grün/gelben Farpunkt gekennzeichneten Kontaktstift an.
• Schliessen Sie die blaue Ader an den mit dem Buchstaben "N" oder einem schwarzen Farbpunkt gekennzeichneten Kontaktstift an.
• Schliessen Sie die braune Ader an den mit dem Buchstaben "L" oder einem roten Farbpunkt gekennzeichneten Kontaktstift an.

Je nach Art des am Einsatzzort vorhandenen Netzanschlusses wird möglicherweise ein anderes Netzkabel bzw. ein anderer Netzstecker oder beides erforderlich sein. Der Netzstecker darf nur von einem qualifizierten Techniker anhand unterstehender Tabelle getauscht werden. Dabei ist die grün/gelbe Ader direkt mit Gehäusermasse zu verbinden.

ADER		FARBE
		Standard	Alt.
L	PHASE	BRAUN	SCHWARZ
N	NULLLEITER	BLAU	WEISS
E	SCHUTZERDE	GRÜN/GELB	GRÜN

WARNING: Bei unterbrochener Schutzerdung können bestimmte Fehler im Gerät oder in der Anlage, an die das Gerät angeschlossen ist, dazu führen, daß zwischen Gehäusemasse und Erde die volle Netzspannung anliegt. Das gleichzeitige Berühren des Gehäuses und eines Erdpunkts kann in dieser Fall zu schweren Verletzungen oder zum Tod führen.

WARNING

BEACHTEN SIE ZU IHRER EIGENEN SICHERHEIT BITTE FOLGENDES:

WASSER UND FEUCHTIGKEIT: Benutzen Sie das Gerät nicht in feuchter Umgebung (z.B. in der Höhe von Badewannen, Waschbecken, Spülbecken, Waschtrögen, in feuchten Kellerräumen oder keinem Schwimmbecken). Achten Sie darauf auf, daß keine Gegenstände oder Flüssigkeiten in das Innere des Gerätes gelangen.
NETZGERAT: Schliessen Sie das Gerat nur an das in der Bedienungsanleitung bzw. am Gerat angegebene Netzgerat an.
SCHUTZERDE UND PHASEUNUMSCHALTER: Achten Sie dazu, auf den Erdanschluss des Gerätes nicht zu unterbrechen und den Phasenumschalter nicht zu deaktivieren.
SCHUTZ DES NETZKABELS: Verlegen Sie alle Netzkabel immer so, dass möglichst niemand darauf auftreten und die Netzkabel durch darauf oder daneben gestellte Gegenstände nicht gequetscht werden konnen. Dies gilt entsprechenden in der unmittelbaren Umgebung der Netzestecker, Netzsteckdosen und des Kabelaustrits am jeweiligen Gerat.
SERVICE: Um Brände oder elektrische Schläge zu vermeiden, versuchen Sie nicht, andere Servicearbeiten als die in dieser Bedienungsanleitung beschrieben am Gerät durchzufahren. Wenden Sie sich für diese Arbeitsen an einen qualifizierten Techniker.
GERÄTE MIT VON AUSSEN ZUGÄNGLICHEM SICHERUNGSHALTER: Ersetzen Sie durchgebrannte Sicherungen nur durch Sicherungen desselben Typs.
NETZSPANNUNGEN: Je nach Art des am Einsatzzort vorhanden Netzanschlusses kann ein anderer Netzstecker, ein andere Netzkabel oder beides erforderlich sein. Schliessen Sie das Gerat nur an die an der Rückseite des Gerätes angegebene Netzspannung an. Um Brände oder elektrische Schläge zu vermeiden, wenden Sie sich für Reparaturen an einen qualifizierten Techniker.

ELEKTROMAGNETISCHE VERTRÄGLICHKEIT

Dieses Gerät entspricht den in der Konformitätserklung angeführten Spezifikationen. Voraussetzung für den Betrieb des Gerätes ist die Erfüllung folgender Bedingungen:

Das Gerat darkeine schadliche Storstrahlung abgeben.
- Das Gerätarf durch empfangene Störstrahlung einschließlich Störstrahlungen, die Betriebsstörungen hervorruften konnen, nicht beschäftigt werden.

Der Betrieb des Geräts in starken elektromagnetischen Feldern ist zu vermeiden.

• Verwenden Sie ausschliesslich geschirmte Verbindungskabel.

KONFORMITATSERKLARUNG

Hersteller:

Adresse des Herstellers:

erklart, dass das Produkt

1 folgende Produktnormer

dbx 2031, 2231, 2215

*

EM

Sicherheit

IEC65 (1987) mit Abänderungen 1, 2, 3

Zusatzinformation:

Das Produkt erfüllt hiermit die Bestimmungen der EMV-Richtlinie 89/336/EWG (1989), in der durch Richtlinie

93/68/EWG (1993) abgeänderten Form.

Kontaktperson Europa: Ihr dbx-Handler bzw. -Servicestelle oder

Wir gewähren 1 Jahr Garantie ab Verkaufsdatum auf nachweisbare Material- und Fabrikationsfehler (ausgenommen externe Netzgeräte). Der Garantieanspruch erlischt bei unsachgemäßer Handhabung, elektrischer oder Mechanischer Beschädigung durch missbrächtliche Anwendung sowie bei unsachgemäßer Reparatur durch nichtautorisierte Werkstätten. Zur Inanspruchnahme der angeführten Garantieleistungen ist der Nachweis des Kaufes (ordentliche Rechnung des Verkaufers) erforderlich. Transport- und Portospesen, welche aus der Einsendung des Gerätes zur Garantiereparatur erwachsen, konnen von dbx nicht übernommen werden, das Risiko der Zusendungträgt der Kunde. Die Garantie wird ausschiesslich für den Erstkäufer geleistet.

INHALT

EINLEITUNG 18
KONTROLLE 18
BEDIENELEMENTE 18
ANSCHLIESSEN DES EQUALIZERS AN IHRE ANLAGE 20
Rückseite 20
ANSCHLUSSHINWEISE 21
BEDIENUNGS- UND ANWENDUNGSHINWEISE 22
SERVICE UND KUNDENDIENST 22
TECHNISCHE DATEN 31
BLOCKSCHALTBILD 32

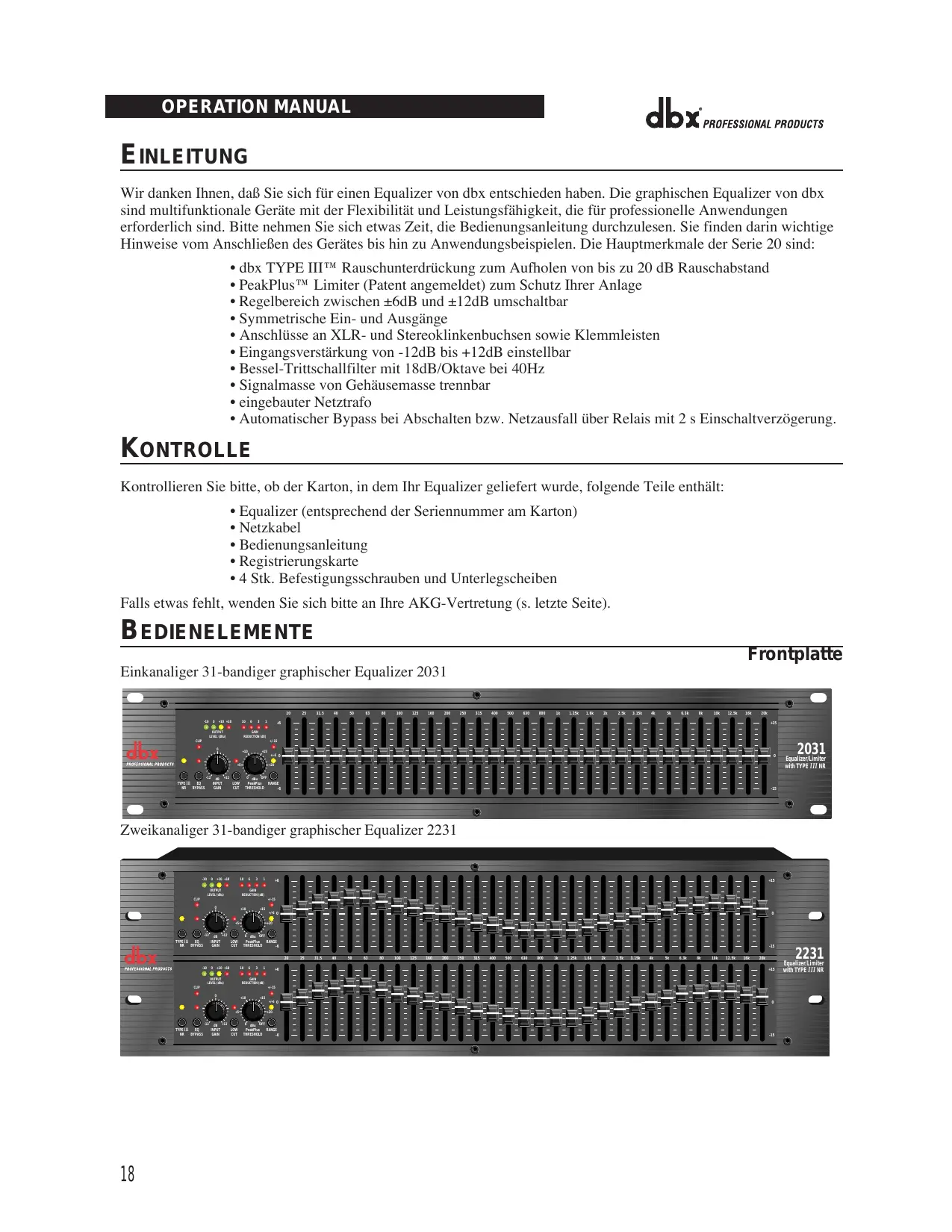

EINLEITUNG

Wir danken Ihnen, daß Sie sich für einen Equalizer von dbx entschieden haben. Die graphischen Equalizer von dbx sind multifunktionale Geräte mit der Flexibilität und Leistungsfähigkeit, die für professionelle Anwendungen erforderlich sind.itte behnne Sie sich etwas Zeit, die Bedienungsanleitung durchzulesen. Sie finden darin wichtige Hinweise vom Anschlieben des Gerätes bis hin zu Anwendungsbeispelen. Die Hauptmerkmale der Serie 20 sind:

• dbx TYPE III™ Rauschunterrückung zum Aufholen von bis zu 20 dB Rauschabstand
• PeakPlus™ Limiter (Patent angemeldet) zum Schutz Ihrer Anlage
  Regelbereich zwischen ± 6dB und ± 12dB umschaltbar
• Symmetrische Ein- und Ausgänge
• Anschlüsse an XLR- und Stereoklinkenbuchsen sowie Klemmleisten
• Eingangsverständung von -12dB bis +12dB einstellbar
  Bessel-Trittschallfilter mit 18dB/Oktave bei 40Hz
• Signalmasse von Gehäusemasse trennbar
  eingebauter Netztrafo
• Automatischer Bypass bei Abschalten bzw. Netzausfall über Relais mit 2 s Einsatzverzögerung.

KONTROLLE

Kontrollieren Sieitte,ob der Karton,in dem Ihr Equalizergeliefertwurde,folgende Teile enthalt:

• Equalizer (entspruchend der Seriennummer am Karton)
• Netzkabel
  Bedienungsanleitung
• Registrierungskarte
• 4 Stk. Befestigungsschrauben und Unterlegscheiben

Falls etwas fehlt, wenden Sie sichitte an ihre AKG-Vertrettung (s. letzte Seite).

BEDIENELEMENTE

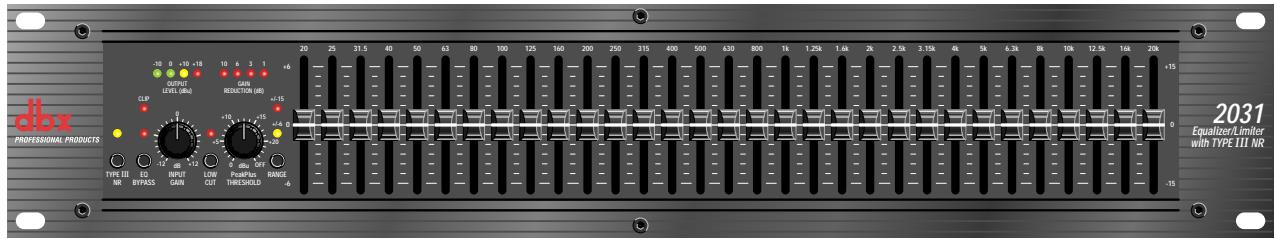

Einkanaliger 31-bandiger graphischer Equalizer 2031

Frontplatte

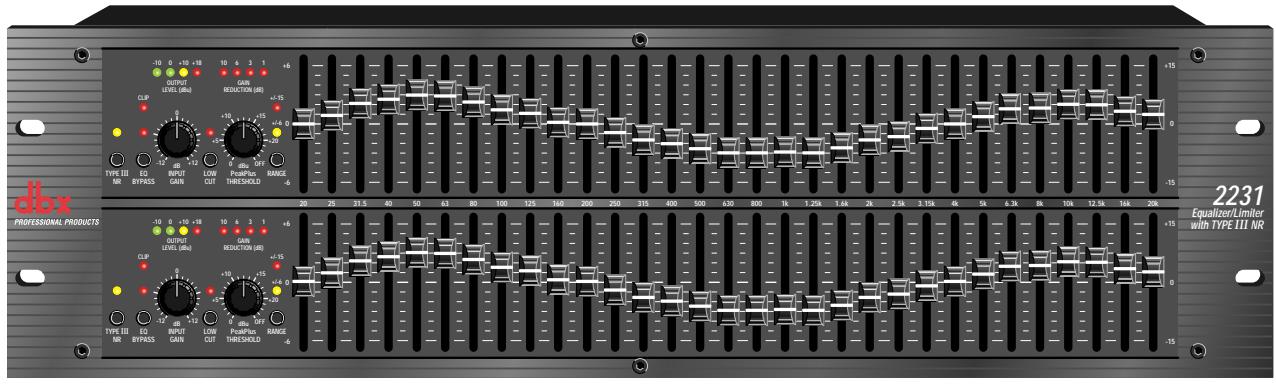

Zweikanaliger 31-bandiger graphischer Equalizer 2231

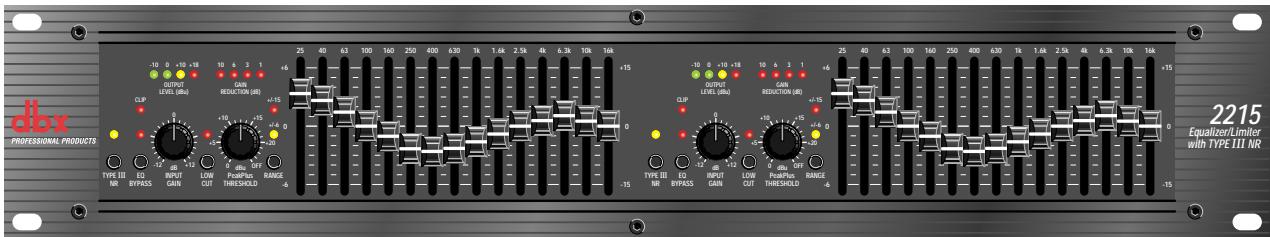

Zweikanaliger 15-bandiger graphischer Equalizer 2215
INPUT GAIN-Regler: Stellt den Signalpegel für die Equalizerschaltung ein. Der Regelbereich beträgt -12dB bis +12dB Verständung. Die Wirkung der jeweiligen Einstellung wird durch die OUTPUT LEVEL-LEDs angezeigt.

EQ BYPASS-Taste: Mit dieser Taste können Sie sãmtliche Schieberegler wegshalten (siehe Blockschaltbild auf Seite X). Die INPUT GAIN- und LOW CUT-Regler bleiben jedoch wirksam.

EQ BYPASS-LED: Zeigt durch Leuchten an, dass der Equalizerteil abgescheltet ist. Beachten Sie, dass bei allen Equalizern der Serie 20 die EQ BYPASS-Taste nur auf den graphischen Equalizerteil wirkt. Die INPUT GAIN- und LOW CUT-Regler bleiben auch bei gedrückter EQ- BYPASS-Taste wirksam.

RANGE-Taste und -LEDs: Schaltet den Regelbereich der Schieberegler zwischen ± 6dB und ± 15dB um. Wenn Sie auf ± 15dB schalten, leuchtet die rote LED, bei ± 6dB die gelbe. Beachten Sie, dass die RANGE-Tasteleitung versenkrt angebracht ist. Dies macht es schwerer. die Taste unabsichtlich zu drucken, was unter Umständen zu Schaden an anderen Geräten ihrer Anlage führen könnte.

OUTPUT LEVEL-LEDs: These 4 LEDs zeigen den Ausgangspiegel des Equalizers an. Die rote LED mit der Bezeichnung +18dB leuchtet bei 3dB unter Clipping auf. Angezeigt wird der Ausgangspiegel nach samtlichen Prozessschaftungen, also auch nach dem Limiter.

CLIP-LED: These LED leuchtet auf, solbald der interne Signalpegel an irgendeiner Stelle auf 3dB unter Clipping steigt. Dies kann in folgenden Fällen geschehen: 1) das Eingangssignal ist stärker als +22dBu, 2) der INPUT GAIN-Regler ist zu hoch aufgedreht oder 3) die Frequenzband-Schieberegler sind zuweit aufgezogen.

GAIN REDUCTION-Anzeige: These 4 LEDs zeigen das Ausmass der Signaldampfung an, die erfolgt, wenn der Ausgangssignalpegel des Equalizerteils den mit dem LIMITER THRESHOLD-Regler des PeakPlus™ Limiters eingestellt den Wert übersteigt.

PeakPlus THRESHOLD-Regler: Schaltet den PeakPlus™ Limiter zu. Der Regler stellt den Pegel ein, ab dem das Signal im Verhältnis ∞:1 gedämpft wird. Die Schaltung entspricht im wesentlichen dem von den Kompressor/Limitern dbx 1066 und 1046 her bekannten PeakStopPlus™ Limiter (Pat. ang.). Der Regelumfang reicht von 0dBu bis “OFF” (+24dBu). In Stellung “OFF” ist der Limiter praktisch abgeschaltet und es erfolgt keine Signaldämpfung.

TYPE III NR-Taste: Schaltet die dbx Type III^TM Rauschunterrückung des Equalizers ein und aus.

TYPE III NR-LED: These gelbe LED leuchtet, solange die dbx Type III^TM Rauschunterrückung eingeschaltet ist (TYPE III NR-Taste gedrückt).

Frequenzband-Schieberegler: Mit den Schiebereglern konnen Sie die jeweils angegebene Frequenz je nach Stellung der RANGE-Taste um ± 6dB oder ± 15dB anheben oder absenken. Wenn sich alle Schieberegler in der gerasteten Mittelstellung befinden, ist der Frequenzgang des Ausgangssignals linear. Der Abstand zwischen den Mittenfrequenzen der Frequenzbänder des dbx 2031 und 2231 beträgt jeweils 1/3 Oktave nach ISO. Der Abstand zwischen den Mittenfrequenzen des dbx 2215 beträgt jeweils 2/3 Oktaven nach ISO.

LOW CUT-TASTE: Die LOW CUT-Taste schaltet das Bessel-Trittschallfilter mit 18dB/Oktave bei 40Hz in den Signalweg ein und aus dem Signalweg Heraus. Bei hineingedrückter LOW CUT-Taste ist das Filer eingeschaltet.

ANSCHLIESSEN DES EQUALIZERS AN IHRE ANLAGE

Die Equalizer der Serie 20 besitzen symmetrische Ein- und Ausgänge und konnen dazu zusammen mit jedem Line-Pegel-Gerät eingesetzt werden. Nähere Informationen zur Verkabelung finden Sie im Kapitel

"Anschlusshinweise" auf Seite 21.

Be der Verkabelung beachten Sieitte:

• Schalten Sie immer alle Geräte aus, bevor Sie eine Kabelverbindung herstellen.
• Montieren Sie den Equalizer in einem 19"-Rack (optional).

Montieren Sie den Equalizer mit den mitgelieferten Befestigungsschrauben. Sie konnen das Gerät oberhalb oder unterhalb von anderen Geräten montieren, die nicht zuviel Wärme abgeben. Bei eingeschalteten Geräten darf die Umgebungstemperatur 45^ nicht übersteigen. Das Gehäuse istzarw gegen HF- und Brummeinstreuungen abgeschirmt, stellen Sie das Gerät aber trotzem nicht in der Höhe extrem starker HF-oder elektromagnetischer Felder auf.
- Stellen Sie die gewünschten Audioverbindungen mittels XLR- oder Stereoklinkensteckern bzw. über die Klemmleisten her (je nach Anwendung).

An alle drei Arten von Ein- und Ausgangen konnen Sie sowohl symmetrische als auch asymmetrische Geräte anschliessen. Wenn Sie mehrere Anschlüsse desselben Ein- oder Ausgangs gleichzeitig benützen, konnen dadurch symmetrische Verbindungen asymmetrisch werden, Phasenauslösungen entstehen, das Signal gegen Masse kurzgeschlossen oder das angeschlossene Gerät beschädigt werden. Wenn Sie mehr als einen Ausgangsanschluss gleichzeitig belegen, achten Sie daraufuf, dass die Gesamt-Lastimpedanz der parallel angeschlossenen Geräte mehr als 600Ω beträgt.
- Stellen Sie mit der RANGE-Taste den gewünschten Regelbereich der Schieberegler ein.

Anmerkung: Da beim Drucken dieser Taste ein Schaltknack entstehen kann, reduzieren Sie vorher unbedingt die Lautstärke der Endveränder.
- Schalten Sie den Equalizer ein.

Schlieben Sie das Netzkabel an die Netzanschlussbuchse an der Rückseite des Gerätes an. Führten Sie das Netzkabel zu einer gut zugänglichen Netzsteckdose, in deren Höhe sich keine Audioleitungen befinden. Sie können den Equalizer mit dem Netzschalter an der Frontplatte oder einem Anlagenhauptschalter ein- und ausschalten.

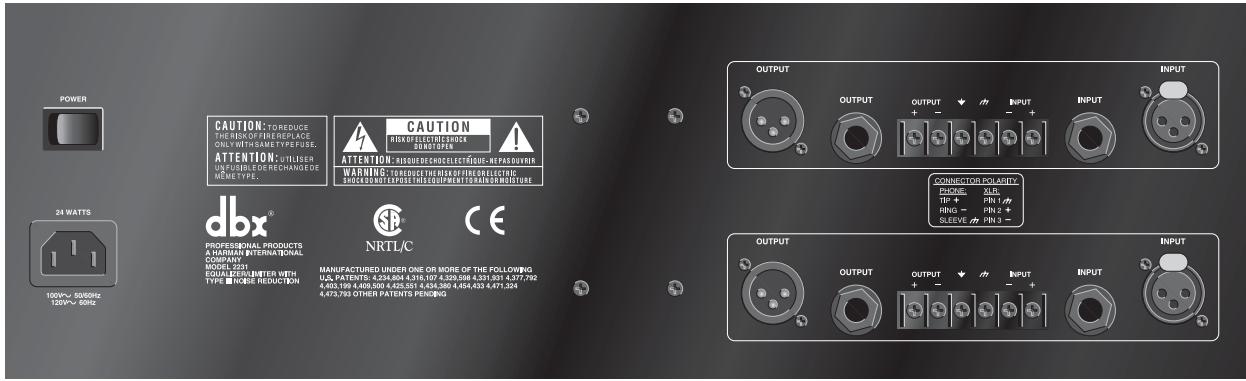

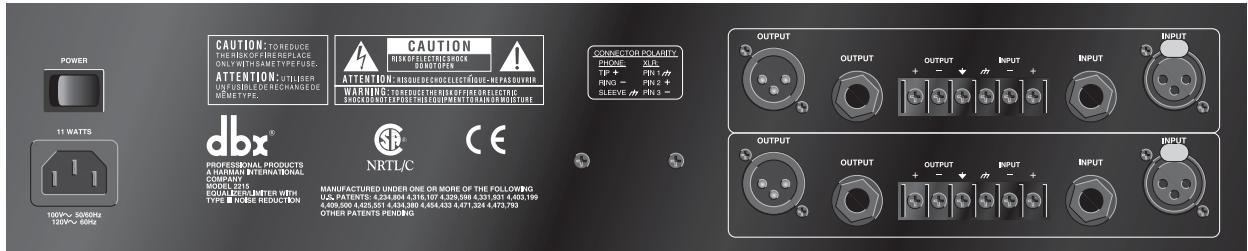

RÜCKSEITE

Anschlasse und Bedienelemente

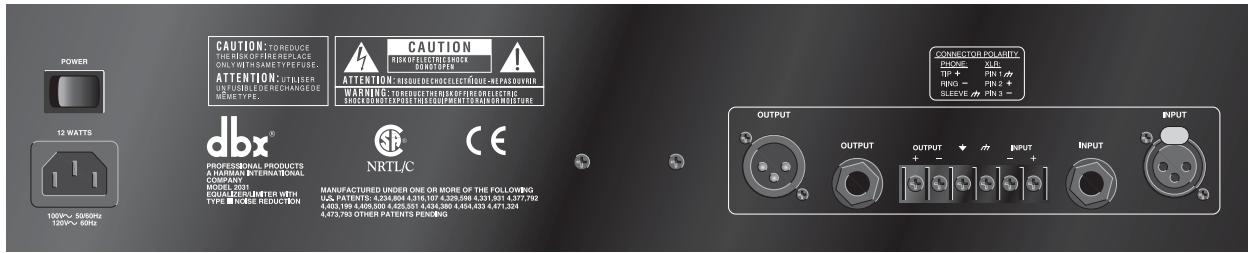

Einkanaliger 31-bandiger graphischer Equalizer 2031

Zweikanaliger 15-bandiger graphischer Equalizer 2215

Netzanschlussbuchse: IEC-Kaltgerätebuchse zum Anschluß des mitgelieferten Netzkabels.

POWER-Schalter: Schaltet das Gerät ein und aus. Schalten Sie das Gerät immer aus, bevor Sie Audioverbindungen herstellen.

INPUT-Anschlüsse: Pro Eingang stehen drei verschiedene Anschlüsse zur Verfügung: verriegelbare XLR-Buchsen, 6,3-mm-Stereoklinkenbuchsen und eine Klemmleiste. Der maximal zulässige Eingangspegel für den Equalizer beträgt +22dBu (bezogen auf 0,775Veff.)

OUTPUT-Anschlüsse: Pro Ausgang stehen drei verschiedene Anschlüsse zur Verfügung: verriegelbare XLR-Buchsen, 6,3-mm-Stereoklinkenbuchsen und eine Klemmleiste.

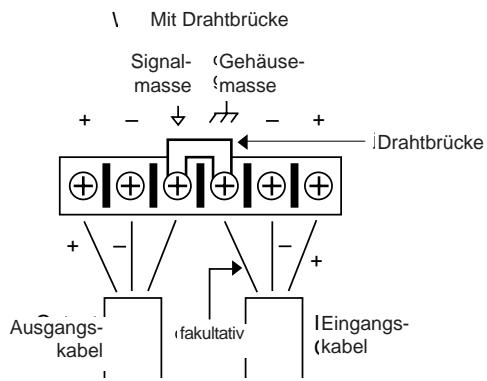

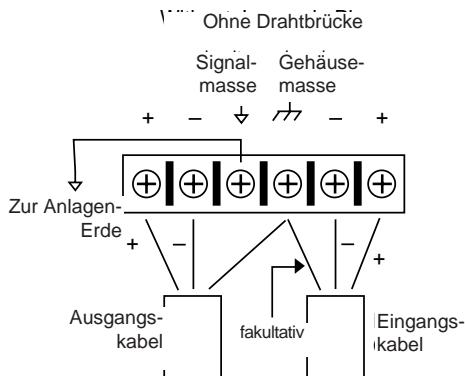

GROUND LIFT-Drahtbrücke: Durch Entfernen der Drahtbrücke zwischen den beiden Schraubklemmen konnen Sie die Gehäusemasse von der Signalmasse des Equalizers trennen. Dies ist manchmal notwendig, um in einer Beschallungsanlage "Erdschleifen" zu verhindern. In thisem Fall mussen Sie den Signalmasseanschluss ( ) mit einem anderen Erdanschluss innerhalb ihrer Anlage verbinden, damit Ihr Equalizer einwandfrei Funktioniert.

ANSCHLUSSHINWEISE

Masseanschluss

Verbindungen und Kabel: Die Equalizer der Serie 20 sind für einen Nennpegel von +4dBu ausgelegt. Vorausgesetzt, die Kabel sind richtig beschaltet, können Sie die Equalizer sowohl an symmetrische als auch asymmetrische Signalquellen und an die Ausgänge symmetrischer oder asymmetrischer Geräte anschliessen.

Symmetrische Kabel sind zweipolige, geschirmte Kabel, bei denen die beiden Innenleiter desselbe Signal führen, jedoch mit jeweils entgegengesetzter Polarität bezogen auf Masse. Asymmetrische Kabel sind einpolige geschirmte Kabel, deren Innenleiter das Signal führt, während die Abschirmung an Masse liegt.

Eingangsbeschaltung: Die Eingangsimpedanz des Equalizers beträgt 40k symmetrisch und 20k asymmetrisch. Dadurch konnen Sie die Serie 20 an praktisch allen niederohmigen (unter 2k ) Quellen betreiben.

Ausgangsbeschaltung: Der maximale Ausgangspiegel des Equalizers beträgt +18dBu an 600Ω Lastimpedanz. Beim Betrieb mit symmetrisch beschalteten Signalquellen ist eine maximale Brummunterrückung nur dann gewährleistet, wenn der Equalizer und die Signalquelle bzw. das nachgeschaltete Gerät nicht gemeinsam geerdet sind. Bei den meisten symmetrischen (2-polig geschirmten) Kabeln ist die Abschirmung beidseitig angeschlossen.

Dadurch konnen Erdschleifen entstehen, die wiederum Brummeinstreungen hervorrufen. Wenn die Brummgeräische bleiben, loten Sie bei einem oder mehreren Verbindungskabeln der Anlage die Abschirmung ab, undzarweils am eingangsseitigen (Nicht am ausgangsseitigen) Stecker.

BEDIENUNGS- UND ANWENDUNGSHINWEISE

Die graphischen Equalizer der Serie 20 von dbx bewahren sich überall Dort, wo eine exakte Einstellung des Frequenzgangs über das gesamte Audiospektrum erforderlich ist.

In Verbindung mit einem Audio Spectrum Analyzer konnen Sie die Serie 30 überall - vom Studio bis zum Konzertsaal - zur Abstimmung der Akustik einsetzen, um Rückkopplungen zu bekämpfen, die Verständlichkeit zu erhöhen und den Frequenzgang des Raums zu begradigen. Echtzeit-Spectrum-Analyzer oder ähnliche AudioAnalysatoren eignen sich hervorragend zur Bestimmung der erforderlichen Entzurrung.

Schalten Sie den Equalizer zwischen die Signalquelle (meist ein Mischpult) und die Endversteller für die Lautsprecher (oder die Frequenzweiche, falls vorhanden). Stellen Sie den Pegel und die Entzerrung so ein, daß der Frequenzgang der Anlage ihren Vorstellungen entspricht. Mit den Langhub-Schiebereglern konnen Sie die einzelnen Frequenzbänder exakt entsprechend der gewünschten Entzerrungskurve einstehen.

Der optimale Rauschabstand hangt von den richtigen Pegelverhältnissen innerhalb der Anlage ab. Stellen Sie alle Komponenten der Anlage, beginnend mit dem ersten Glied der Übertragungskette - mein ein Mischpult - auf Nennpegel ein. Nur so konnen Sie den maximalen Rauschabstand jeder Gerätes ausnützen. Umunnötgiges Rauschen zu vermeiden, stellen Sie die Lautsprecher-Endstufen als letztes Glied der Übertragungskette nur so laut wie unbedingt nötig ein.

Alle aktiven Equalizer haben durch die Anhebung bzw. Absenkung von Frequenzbändern prinzipbedingt auch das Rauschen mit an und konnen so den Vorteil einer rauscharmen Beschallungsanlage wettmachen. Drastische Entzerrung kann den Rauschabstand um bis zu 20dB verschlechtern. Speziell für diesen Fall entwickelte dbx die Type III™ Rauschunterrückung. Mit einer Rauschminderung um bis zu 20 dB stellt diese System selbst die für anspruchsvollste professionelle Beschallungsanlagen geforderte Dynamik wieder her. Mit fachgerechter Verkabelung, richtig Pegelverhältnissen und der Type III™ Rauschunterrückung sollen ihre Anlage praktisch rauschfrei arbeiten.

SERVICE UND KUNDENDIENST

Die Equalizer von dbx sind volltransistorisierte Geräte mit Bauteilen von hochster Qualität und Zuverlässigkeit. Jedes Gerät wird im Werk auf Qualität und Funktion geprüft und abgeglichen. Normalerweise sind davon während der gesamten Lebensdauer des Gerätes keinerlei weitere Einstellarheiten erforderlich.

Im Servicefalllesen Sieitte zuerst in der Bedienungsanleitung nach und wenden Sie sich erst dann an Ihren dbx- Handler.

Für den Fall, daß Ihr Handler Ihr Gerät zur Reparatur an das Werk einsenden muß,—heben Sieitte den Originalkarton auf. Wenn Sie das nicht möchten, entsorgen Sie das Verpackungsmaterial nach den in Ihr dem Land gütigen Entsorgungsvorschriften.

Falls Sie weitere Fragen haben, wenden Sie sichitte an ihre dbx-Vertrettung. Deren Adresse, Telefon- und Faxnummer finden Sie auf der letzten Seite.

ESPAÑOL

ATTENTION: RISQUE DE CHOICE ELECTRIQUE - NE PAS OUVIRI

WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC

Inputs/Entrées/Eingänge/Entradas

Connectors:	1/4” TRS, female XLR (pin 2 hot), and barrier terminal strip
Connecteurs :	Jacks 6,35 mm, XLR femme (point chaud = broche 2) et bornier
Anschlüsse:	6,3-mm-Stereoklinkenbuchsen, XLR-Buchsen weibl. (Inphase = Stift 2) und Klemmleiste
Conectores:	Clavijas jack estéreo 6,3 mm, XLR hembra (espiga 2 = en fase) y regleta de bornes
Type:	Electronically balanced/unbalanced, RF filtered
Type :	Symétrie, asymétrie électroniques, filtrées contre les interférences radio
Schaltung:	Elektronisch symmetriert/asymmetrisch, HF-geschützt
Tipo:	Electrónicamente balanceado/desbalanceado, con filtro RF
Impedance:	Balanced 40kΩ, unbalanced 20kΩ
Max Input Level:	>+21dBu balanced or unbalanced
CMRR:	>40dB, typically >55dB at 1kHz

Outputs / Sorties / Ausgänge / Salidas

Connectors:	1/4" TRS, male XLR (pin 2 hot), and barrier terminal strip
Connecteurs :	Jacks 6,35 mm, XLR femelle (point chaud = broche 2) et bornier
Anschlüsse:	6,3-mm-Stereoklinkenbuchsen, XLR-Buchsen mannl. (Inphase = Stift 2) und Klemmleiste
Conectores:	Clavijas jack estéreo 6,3 mm, XLR macho (espiga 2 = en fase) y regleta de bornes
Type:	Balanced/unbalanced, RF filtered
Type :	Symétrique, asymétrique
Schaltung:	Impedanzsymmetriert/asymmetrisch, HF-geschützt
Tipo:	Balanceado por impedancia/desbalanceado, con filtro RF
Impedance:	Balanced 120Ω, unbalanced 60Ω
Max Output Level:	>+21dBu balanced/unbalanced into 2kΩ or greater
	>+18dBm balanced/unbalanced (into 600Ω)

Anm.: Technische Änderungen vorbehalten.

Nota: Especificaciones susjetas a cambio.
