BEDIENUNGSANLEITUNG SA-T8 VINCENT

Stereo-Röhrenvorsterker in Class-A-Betrieb

Sehr geehrter Kunde,

wir danken Ohnen für das Vertrauen, welche Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verständlicherweise sofort beginnen sollen, das Gerät zu verwenden,lesen Sieitte vor dem Aufstellen und Anschlieben these Handbuch sorgfältig durch. Es wird Ohnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn diese durch ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitseinweise, auch wenn einige davon offensichtlich erschieren * 們 ogen. Um Ihnen verwendete Fachbegriffe zu erlautern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfugung, er ist auch Ihr Ansprechpartner im Fall der Garantie-Inanspruchnahme oder fur Reparaturen nach dem Gewährleistungszeitaum. Er ist in jedem Fall interessiert daran, dass Sie ihm ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unseren / Ihr demokt wünscht Ihnen

Ihr Vincent-Team

Dear Customer,

Sicherheitshinweise 4
Weitere Hinweise 5
Lieferumfang 6
Beschreibung des Gerätes 6
Fernbedienung 9
Installation 11
Bedienung des Gerätes 16
Weitere Tipps 17
Fehlerische 18
Technische Daten 20
21

deutsch

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollen den folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährdung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung des Haushalts angeschlossen sind, konnen nutzer bei unsachgemäßer Behandlung gele werden. Überlassen Sie die Wartung qualf Fachpersonal. Das Produkt ist nur für den An 230Volt/50Hz Wechselspannung, für contactsteckdosen und die Verwendung in genen Räumen zugelassen. Durch Veränd im Gerät oder an der Seriennummer erli: Garantieanspruch. Lassen Sie die Gerätesinnach einem Fehlerfall nur von Fachpersonen ein Exemplar gleichen Typs ersetzen.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am Netzkabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie richer, dass beim Aufstellen des Gerätes das Netzkabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird. Fassen Sie das Netzkabel nicht mit nassen oder feuchten Händen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät jeder Mal aus, bevor Sie andere Komponenten bzw. Laufsprecher anschlieben oder entfernern, es vom Stromnetz trennen bzw. daran anschreiben, es länger Zeit nicht benutzten oder dessen Oberfläche reinigen wollen. Warten Sie danach bei Vollverständern, Endstufen und Receivern ca. eine Minute, bevor Sie Kabelverbindungen trennen bzw. herstellen.

Feuchtigkeit/Hitze/Vibrationen

Der Kontakt elektrisch betriebener

Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oder

Wasserdampf ist für diese Geräte und deren Benutzer gefährlich und unbedingt zu vermeiden. Achten Sie daraufuf, dass weder Flüssigkeiten noch Objekte in das Gerät gelangen (Lüfungsschlitze etc.). Es muss sehr oft vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperatoren (Sonneneinstruhlung) oder starken Vibrationen aus.

Wärmeentwicklung

Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirkulieren kann (keine Aufstellung in geschlossenen Schranken). Lüftungsöffnungen dürfen nicht verdeckt werden.

Lautstärke

Die maximal erträge Lautstärke wird stets! Weit unterhalb der maximal möglichen Einstellung am Verträger erreicht. Gehen Sie deshalb vorsichtig mit der Lautstärkeeinstellung um, damit Hörschäden vermieden werden. Damit Sie sich nicht unbeabsichtigt hoher Lautstärke aussetzen, stellen Sie vor dem Wechsel des Eingangscanals stets einen niedrigen Wert ein.

Reinigen

Ziehen Sie vor dem Reinigen der Außenflächen des Produkts den Netzstecker. Verwenden Sie möglichst ein weiches, flusenfreies, angefeuchtes Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Politumen und andere Reinigungssprodukte, die Spuren hinterlassen.

Batterien

Beachten Sie die Hinweise zur Verwendung von Batterien im Kapitel „Fernbedienung".

WEITERE HINWEISE

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat

klangliche Auswirkungen. Stellen Sie diese deshalb nur auf eine davon geeignete, stabile Unterlage. Um das Klangpotential Ihr's Systems optimal auszunutz, empfehlen wir, die Geräte auf Vincent Racks zuplatzieren und nicht aufeinander zu stellen.

Elektronik Altgeräte

Dieses Gerät unterliegt den in der

europeanen Richtlinie 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestruchenen Abfall-eimers auf dem Gerät gekennzeichnet.

Für Sie als Endverbraucher bedeutet das:

Alle nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden und halten mit, die Hersteller zur Produktion von langbeigen oder wieder verwendbaren Produkten zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gültigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Erklärungen/Hinweise

Dieses Dokument wurde verfasst von

Andreas Boer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Iffezheim undarf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugsweise kopiert oder verteil werden.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruktion des Ge-rates, sofern sie dem Fortschriftdienen, vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenaugigkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Aufbewahren der Verpackung

Wir empfehlen Ohnen ausrücklich, nach Mogglichkeit die Originalverpackung fur spate Transportzweck aufzubewahren. Transportschäden treten bei ungeeignet verpackten HiFi-Geräten zahlig auf. Dadurch, dass die Originalverpackung exakt zum Gerät passst, wird das Risiko einer Beschädigung während eines notwendigen Transportes gemindert.

Erläuterung der grafischen Symbole

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungen vorhanden sind, die einen Stromschlag verursachen können.

Das Ausrufezeichen macht Sie auf besonderss wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nützliche Informationen und Hinweise für den Umgang mit dem Gerät.

LIEFERUMFANG

Bitte prüfen Sie den Inhalt der Verpackung, diese sollentzlich zum Gerät folgenden Zubehör enthalten:

• 1 Netzkabel
  1 Fernbedienung SRC-1
• 2 Batterien vom Typ AAA (LR3)
• 2 Cinchkabel für die Verbindung zwischen Vorveränderker und Endveränderker
• dieses Handbuch

BESCHREIBUNG DES GERÄTES

Obwohl die Entwicklung stetig in Richtung digita-ler Tonformate und mehrkanaliger Audio-Video-Systeme besteht, erfreuen sich hochwertige Stereoanlagen weiterhin großer Beliebtheit. Aktuelle Trends haben auch nichts an den Vorteilen getrennter Vorstufen-Endstufen-Systeme gegenüber integrierten Verständern geändert.

Die SA-T8 ist eine fernbedienbare Stereo-Vorstufe aus dem Programm von Vincent. Sie ist das Top-Modell unter den Röhren-Vorverstärkern von Vincent und stellt durch ihr außergewöhnliches, in Deutschland entwickeltes Design eine neue Ent

wicklungsrichtung von Vincent dar. Eine Besonderheit ist die Möglichkeit, zwei Stereo-Quellen mittels XLR-Verbindung anzuschreiben. Höchste Verarbeitungsqualität und ein hervorragendes Preis-Leistungs-Verhältnis sind selbstverständlich.

Dieser Vorverträger ist der ideale Partner für die Vincent-Endverträger SP-T800 sowie für CD-Player und Tuner von Vincent. Zusammen mit den HiFi-Möbeln und Lautsprecherkabeln des Sortiments kann ein perfekt harmonierendes System aufgebaut werden.

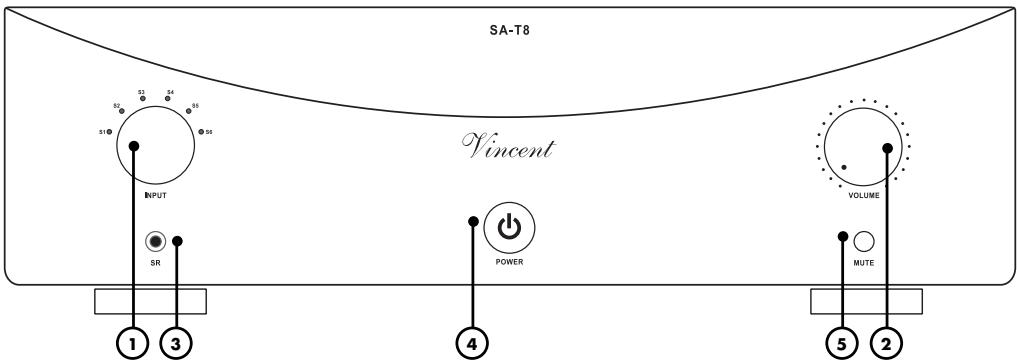

VORDERANSICHT

1. INPUT: Drehknopf für die Eingangswahl

Hiermit kann die Eingangssquelle ausgewählt werden. Abhängig davon, welcher Eingangskanal momentan ausgewählt ist, leuchtet die zugehörige LED am Drehknopf. Dadurch wird außerdem angezeigt, dass das Gerät eingeschaltet ist.

2. VOLUME: Lautstärkderehknopf

Hiermit kann die Lautstärke des Systems erhöht oder verringert werden. Während das Gerät nach dem Einsatzen die Röhren aufheizt und wenn die Stummschaltung aktiviert wurde, blinkt die LED im Lautstärkedrehknopf.

3. SR: Empfängerdiode für die Fernbedienung

4. POWER: Netzschalter

Schaltet das Gerä ein und aus, das Gerä ist im ausgeschalteten Zustand vom Netz getrennt.

5. MUTE: Lautstärke-Stummschaltung

Mit dieser Taste werden die Signale der Vorstufenausgänge „OUTPUT" (8) sowie des Aufnahmeausgangs „REC OUTPUT" (7) ab- und dadurch auch die Laufsprecher stummgeschaltet. Nach erneuter Betätigung wird die ursprüngliche Hautstarke wiederhergestellt.

RÜCKANSICHT

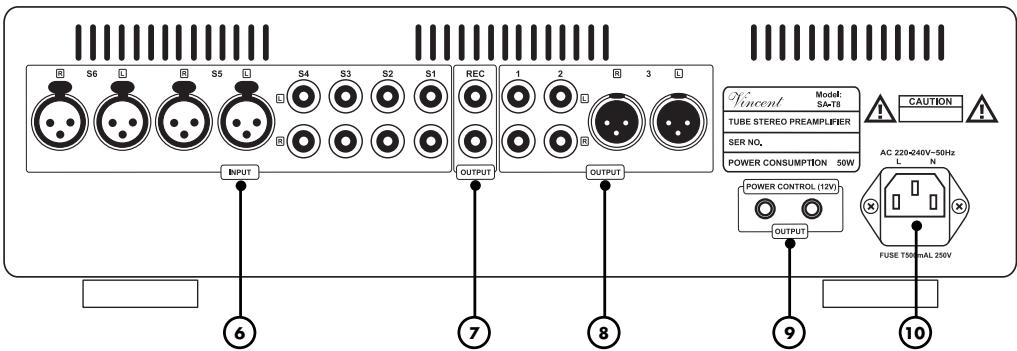

6. INPUT: Eingangsanschlüsse

Hier konnen bis zu sechs Quellgeräte mit Stereoton-Hochpegelausgang (4x Cinch-An Schluss, 2x XLR-An Schluss) angeschlossen werden.

7. REC OUTPUT: Aufnahmeausgang

Schlieben Sie hier, wenn gewünscht, z.B. ein Aufnahmegerät an. Das Stereo-Signal theses Ausgangs ist mit dem Ausgangssignal der momentan gewählten Quelle an einem der „INPUT“-Anschlüsse identisch und unabhängig von der Lautstärkeregelung. Ist die Vorstufe stummgeschaltet (5)(11), gibt auch der Aufnahmeusgang „REC OUTPUT" kein Signal aus.

8. OUTPUT: Vorverstärkerausgänge

Über diese drei Anschluss-Paare wird das vorverstärkte Stereo-Tonsignal der momentan gewählten Quelle an die Endstufenkanäe weitergegeben. Lautstärkeregelung und Stummschaltung wirken sich auf das Signal an diesen Ausgängen aus.

9. POWER CONTROL (12V): Einsatzsteuerung

An diesen Klinkenbuchsen (3,5mm) werden die Signale zur Einschaltsteuerung (Trigger) ausgegeben.

10. Netzbuchse mit Sicherungshalter

Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung. Das keine Kunststoff-Gehäuse an der Unterseite der Netzbuchse beinhaltet die Gerätesicherung. Beachten Sie dazu die Sicherheitshinweise.

FERNBEDIENUNG

Richten Sie die Fernbedienung mit denen Vorder-seite direkt auf die Gerätefront, zwischen Fernbedienung und Gerät)dürfen sich keine Gegenstände befinden.

Der Abstand zwischen Fernbedienung und Gerät sollte nicht mehr als 7 m betragen, außerhalb dieser Reichweite nimmt die Zuverlösigkeit der Fernbedienung ab.

Achten Sie darauf, dass Sie die Fernbedienung nicht schräg auf das Gerät richten, außerhalb eines Winkels von ± 30^ zur Mittelachse reagiert das Gerät eventuell schlechter auf Bedienversuche.

Tauschen Sie beide Batterien, wenn der Abstand zum Gerät, in dem die Fernbedienung benutz werden kann, sich verringert.

BATTERIEN

Verwendung der Batterien

Eine inkorrekte Handhabung der Batterien kann ein Auslaufen der Batteriesäure oder im Extremfall saregur eine Explosion verursachen. Die Batterien müssen unter Beachtung der korrekten Polarität eingelegt werden, wie dies durch die Markierungen im Innern des Batteriegehäuses angezeigt ist. Verwenden Sie neue und verbrauchte Batterien nicht gemeinsam, um die Batterielebensdauer voll auszuschöpfen. Achten Sie daraufuf, nur Batterien gleichen Typs einzulegen. Einige Batterien sind aufladbar, andere jedoch nicht. Beachten Sie die Vorsichtshinweise und Anweisungen, die auf jeder Batterie vermerkt sind. Entnehmen Sie die Batterien, wenn die Fernbedienung längerere Zeit nicht benutzt wird. Batterien dürfen auf keinen Fall kurzgeschlossen, zerlegt oder erhitzt werden. Verbrauchte Batterien sind aus Gründen des Umweltschutzes entsprechend der örtlichen Umweltschutzbestimmungen zu entsorgen und nicht in den Hausmull zu geben.

Verwenden Sie ausschließlich Mikrozellen der Höhe AAA (LR3)

Wechsel/Einlagen der Batterien:

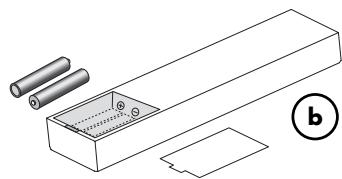

a. Öffnen und entfernen Sie den Batteriefachdeckel der Fernbedienung, indem Sieihn mit kräfzigem Zug an der Lasche am Rand der Fernbedienung anheben. Der Batteriefachdeckel wird magnetisch gehalten, die Schrauben müssen nicht gelöst werden!

b. Entfernen Sie gegebenenfalls verbrauchte Batterien und legen Sie die neuwertigen Zellen, wie im Batteriefach schematisch dargeistellt, richtig ein.

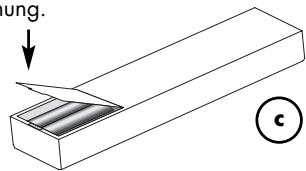

c. SchlieBen Sie das Batteriefach der Fernbedienung.

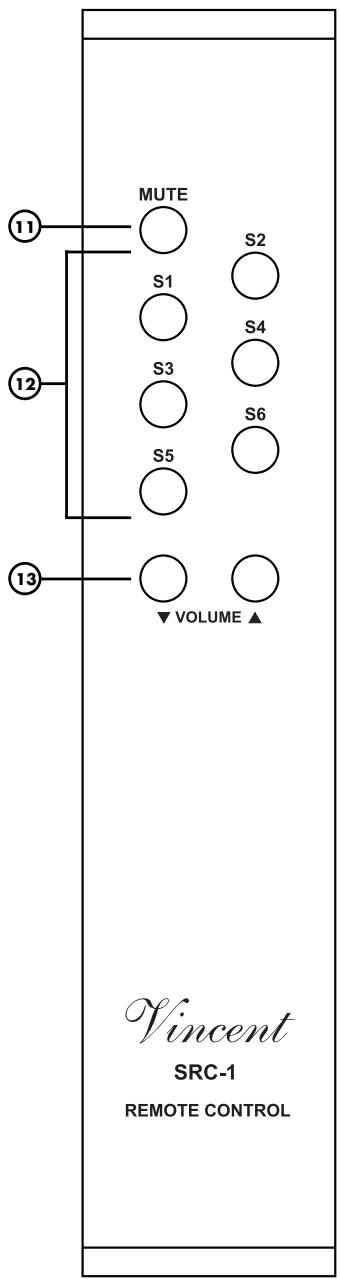

TASTEN DER FERNBEDIERUNG

11. MUTE: Taste für die Stummschaltung

Schaltet die Ausgangssignale der Vorverstärkerausgänge „OUTPUT" (8) und des Aufnahmeausgangs „REC OUTPUT" (7) ab und dadurch auch die Laufsprecher des Systems stumm.

12. Eingangswahltasten

Dienen der Auswahl des Eingangsgerätes, das Sie horen möchten.

13. VOLUME und VOLUME▼: Lautstärketasten

Verändern Sie hiermit die Lautstärke des Systems. Die Signale der Vorveränderkerausgänge „OUTPUT" (8) wird dadurch beeinflusst.

INSTALLATION

Stellen Sie die Kabelverbindung in der nachfolgenden genannten Reihenfolge her. Bringen Sie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose.

ZUR BESONDEREN BEAuchtUNG

Entfernen der Schutzkappen

Vor der ersten Installation müssen von allen verwendeten Anschlüssen an der Geräterückseite die

Kunststoff-Schutzkappen

entfernt werden.

Cinch-Anschlüsse

Als Steckverbinder für Ein- und Ausgänge sind mechanisch identische Cinch-Buchsen vorhanden. Achten Sie darauf, dass Sie diese Anschlüsse bei

der Installation nicht verwechseln!

Achten Sie darauf, die analogen Anschlüsse für rechts und links nicht zu vertauschen. Häufig sind sie folgendermaßen farblich markiert: Rot für den rech

ten Kanal, schwarz oder weib für den linken Kana

Das Berühren des mittleren Kontaktstiftes des Cinch-Steckers mit dem äußerten Kontakt der Cinch-Buchse kann bei eingeschalteten Geräten im schlimmsten Fall zur Beschädigung der Geräte führen. Nehmen Sie deshalb niemals Änderungen an den Kabelverbindungen vor, während die Geräte eingeschaltet sind!

XLR-Anschlüsse

Beachten Sie, dass europäische und US-amerikanische XLR-Signalbelegung entsprechlich sind. Dieses Vincent Gerät verwendet das europäische System nach dem Standard AES14-1992 der „Audio Engineering Society". Der Aufbau des Kabels ist in jedem Fall gleich. Solange beide verbundenen Geräte derselben Norm entsprechen, ist die Signalverbindung richtig. Dies ist immer der

Fall, wenn beiden von Vincent hergestellt wurden. Werden zwei Geräte entsprechender Norm verbunden, wird dadurch das Signal invertiert. In dieser Fall muss die Signalbelegung an einer Seite der Verbindung geändert werden. Ihr Fachhändler wird Sie damit unterstützen.

Bedenken Sie, dass die Eingangssignale der XLR-Eingänge S5 und S6 nicht zum Aufnahmeausgang (REC OUTPUT) durchgeschleift werden. Ist der CD-Player beispisseweise mittels XLR-Verbindung an S5 oder an S6 (6) angeschlossen, kann keine Aufnahme von CDs über die Vorstufe vorgenommen werden.

Kabel und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse konnen Störgeräische, Ausfälle und Fehlfunktionen verursachen.

-Falsch-

-Richtig -

Um das Klangpotential der Komponenten voll auszuschöpfen, sollenn nur hochwertige Laufsprecherund Verbindungskabel, beispielsweise Vincent Kabel, verwendet werden. Bevorzugen Sie geschirmte Audio-Kabel. Ihr Fachhändler wird Siegern diesbezüglich beraten.

ANSCHLUSS DER QUELLGERÄTE

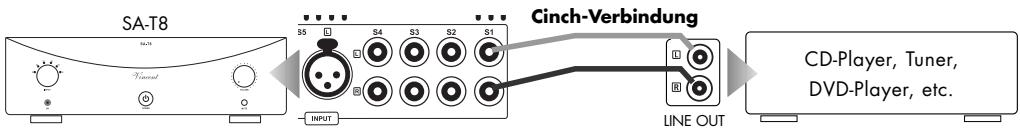

Verbinden Sie die Ausgänge der Quellgeräte mit den Eingängen „S1" ... „S6" (6) dieser Vorstufe. Es konnen bis zu vier Stereo-Quellen mit Cinch-Hochpegelausgang angeschlossen werden. Zwei weitere Eingänge besitzen XLR-Anschlüsse. Bei den vier Cinch-Eingangsanschlüssen handelt es sich um elektrisch gleichwertige Hochpegeleininge. Sie haben eine identische Funktion, sie unterscheiden sich lediglich durch die Beschriftung. Meist sind die Ausgangsanschlüsse der Quellgeräte mit „LINE OUT", „AUDIO OUT" oder „FRONT OUT" markiert. Informationen über die Anschlussmöglichkeiten der Quellgeräte finden Sie in deren Bedienungsanleitungen.

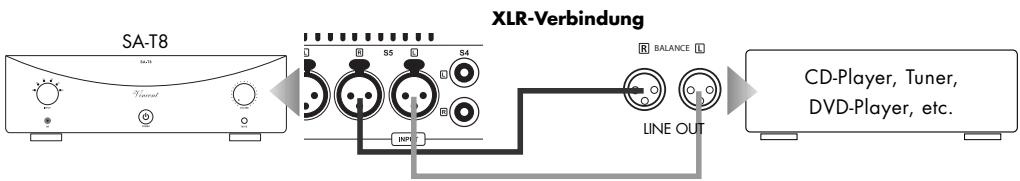

Die Eingänge „S5" und „S6" (6) können nur mit Geräten verbunden werden, die einen ebenso symmetrischen Ausgang haben. Lassen Sie den Eingang frei, wenn keines ihrer Audio-Quellen these Art des Anschlusses verwendet. Manchmal besitzen Audio-Quellgeräte auch beiden Anschlussmöglichkeiten.

Allgemeine Hinweise:

Zur Verwendung eines Plattenspielers besteht Sie eine so genannte Phono-Vorstufe (auch Entzerrer-Vorstufe genannot), die im Signalweg zwischen Plattenspieler und einem der Hochpegeleininge instal-liert wird. Einige Plattenspieler-Modelle enthalten bereits diese Vorstufe und können direkt angeschlüssen werden. Weitere Informationen erhalten Sie in der Bedienungsanleitung these Gerätes.

Oftmals latent sich unter Zuhilfenahme von Adaptern an den Cinch-Eingangen auch der Stereo-Ton von Geräten nutzen, deren Line-Pegel-Ausgänge nicht über Cinch-Ausgangsbuchsen, sondern andere Steckverbinder (DIN-Stecker, Klinkenstecker) angeschlossen werden.

ANSCHLUSS EINES AUFNAHMEGERÄTES

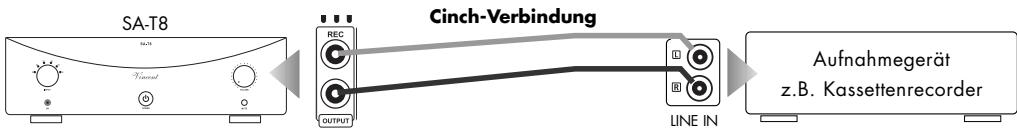

An die Cinch-Buchsen „REC OUTPUT" (7) auf der Rückseite des Gerätes konnen Sie, wenn gewünscht, ein analoges Stereo-Aufnahmegerät (z.B. CD-Recorder, Kassettenrecorder o.a.) oder ein anderes Gerät, das den unveränderten, fest eingestallen Stereo-Ausgangspiegel (Line-Pegel) der momentan an der Vorstufe gewählten Cinch-Signalquelle erhalten soll, anschließen. Der Ausgangspiegel ist unabhängig von der Laustärkeeinstellung. Die Eingangssignale der XLR-Eingänge S5 und S6 werden nicht zum Aufnahmeausgang (REC OUTPUT) durchgeschleift und konnen so nicht für Aufnahmen zur Verfügung stehen. Während der Vorsterträger stammgeschäftet ist (5)(11), ist auch der Aufnahmeausgang abgeschaffet.

Verbinden Sie diesen Signalausgang mittels Cinch-Kabel mit dem Signaleingang ( & IN & & L & ) "Tape IN" oder "REC IN") des Aufnahmegerätes. Beachten Sieitte, dass einige Aufnahmegeräte einen geringfugig störenden Einfluss auf das jeweilige Audiosignal haben konnen. Manche Aufnahmegeräte haben eine erher niedrige Eingangsimpedanz, welche die Musiksponspannung in geringem Maße verringern kann. Für maximalen Musikgenuss empfehlen wir Ihnen, die Verbindung an den "REC"-Buchsen nur so lange anzuschreiben, wie Sie Aufnahmen durchführren.

KABELVERBINDUNGEN FÜR DIE EINSCHALTSTEUERUNG (POWER CONTROL)

Viele AV-Systeme bestehen aus einer Vielzahl von Einzelkomponenten. Um diese nicht vor und nach jedem Gebrauch alle einzeln aus- und einszuschalten, haben manche Hersteller die Geräte mit einer so genannten „POWER CONTROL“-Schaltung, auch „TRIGGER“ oder „Einschaltsteuerung“ genannt, ausgestaffelt. Vor allem für Vor- und Endstufen wird diese Art der ferngesteuerten Standby-Schaltung verwendet. Um diese verwenden zu können, müssen Kabelverbindungen direkt oder indirectt zwischen dem Verträker und allen Geräten, welche diese Funktion unterstützen, hergestellt werden. Die Funktion „POWER CONTROL“ bewirkt, dass jeder Ein- bzw. Ausschalten eines Gerätes des Systems (üblicherweise des Verträkers) automatisch das Ein-/Ausschalten aller daran angeschlossenen Geräte, die diese Funktion unterstützt, bewirkt. Beachten Sie, dass alle Geräte, welche auf die Einschaltsteuerung reagieren, im Ausschaltzustand nicht vom Netz getreten, sondern in Bereitschaft geschlossen sind. Als Verbindungskabel finds zweiadrige, mit 3,5 mm Klinkenstecker (mono) versehene Leitungen Verwendung. Für die Verbindung zwischen jeweils zwei Geräten wird ein dieser Kabel bestehtig.

Ist die hier beschriebene Arbeitsweise nicht erwückscht, reicht es meinst, die in thisem Abschnitt beschrieben Kabelverbindungen wegzulassen.

KABELVERBINDUNGEN FÜR DIE EINSCHALTSTEUERUNG (POWER CONTROL)

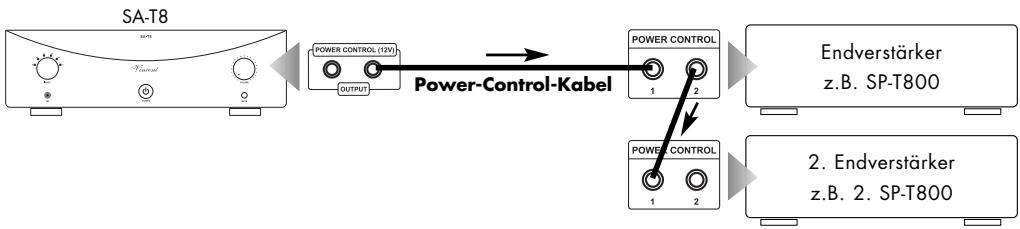

Der SA-T8 besitzt zwei Ausgangsanschlüsse für die Einschaltsteuerung. Damit kann er das Schaltsignal für weitere Komponenten einer Stereoanlage erzeugen und ausgegeben. Zwei Geräte, welche das Schaltsignal erhalten sollen, können direkt an den beiden „POWER CONTROL“-Ausgängen (9) angeschlossen werden. Sind jedoch mehr als zwei Geräte, welche gesteuert werden können, angeschlossen, so ist es notwendig, die Steuerverbindung zwischen Vorvermöller und weiteren zu steuernden Geräten über die Ausgänge der zwei direkt angeschlossenen Geräte zu führen. Zu dieser Zweck kann an den meisten dieser Geräte, einer der beiden „POWER CONTROL“-Anschlüsse als Signaleingang und der andere als Signalausgang verwendet werden. Auf diese Weise konnen theoretisch unendlich viele Geräte mit den Schaltimpulsen versorgt werden. Diese Methode, das Signal durch Ein- und Ausgänge der Geräte durchzuschleifen und damit zu verketten, wird auch als „daisy chaining" bezeichnet.

Bitte beachten Sie:

Viele der Geräte, welche durch ein Schaltsignal gesteuet werden konnen (nicht Vorverträger oder Vollverträger), besitzen zwei Anschlussbuchsen, welche nicht als Ein- oder Ausgang gekennzeichnet sind. In diesen Fall kann einer der beiden beliebig gewählt werden. Auch an einigen Geräten, welche das Schaltsignal ausgegeben (Vor- und Vollverträger) fehlen diese Beschriften. In dem Fall kann davon ausgegangen werden, dass es sich um Signalausgänge handelt.

"POWER CONTROL"-Anschlüsse von Vor- oder Vollverstärkern führen niemals unterinander verbunden werden! An alle anderen Geräte direkt oder indirectur nur ein Vor- oder Vollverstärker über "POWER CONTROL"-Verbindung angeschlossen sein!

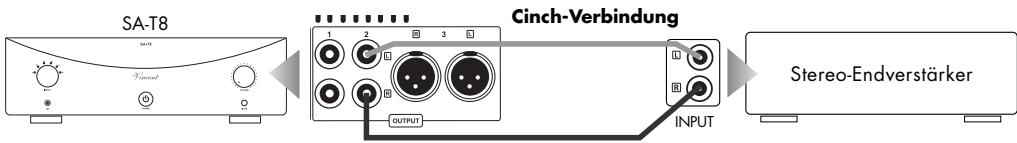

ANSCHLUSS DER QUELLGERÄTE

Es konnen bis zu sechs Endstufenkanäe (3x stereo) angeschlossen und somit auch mehr als zwei Laufsprecher oder zwei Laufsprecher im Bi-Amping (z.B. mit zwei Stereo-Endstufen) betrieben werden. Die Endverträker versorgen die Laufsprecher des Systems, die Laufsprecher werden an die Ausgänge der Endverträker angeschlossen. Als Beispiel sind in thisem Abschnitt Stereo-Endverträker abgebildet. Anstelle einer Stereo-Endstufe konnen tatsächlich auch zwei Mono-Endstufen zum Einsatz kommt.

Für den Anschluss eines Laufsprecherpaares benötigen Sie zwei Endstufenkanäle, so z.B. einen Stereo-Endversteller. Sie haben die Möglichkeit, diese entweder mit Cinch- oder XLR-Kabeln anzuschlieben. Verbinden Sie im ersten Fall die beiden Buchsen des mit „1" markierten Cinch-Paares im Anschlussfeld „OUTPUT" (8) mit den Cinch-Eingangsbuchsen der Endstufenkanäle (oft mit „INPUT" oder „POWER AMP IN" beschrittet). Für XLR-Verbindung wahren Sie stattdessen den mit „3" beschrifteten symmetrischen Ausgang. Achten Sie darauf, dass rechter und linker Kanal nicht vertauscht werden. Die Buchstaben „R" und „L" zeigen ihren die richtige Zuordnung. Der mit „2" bezeichnete Vorstufenausgang der SA-T8 kann zusätzlich beispisseweise für einen Kopfhörserversteller verwendet werden.

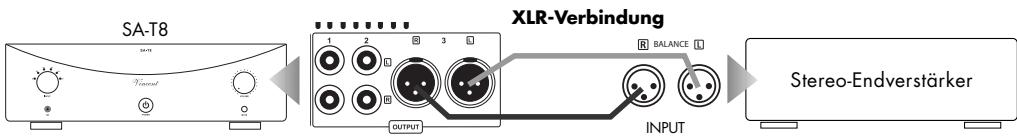

Sie haben die Möglichkeit, alle drei Stereo-Ausgänge des Endverstärkers gleichzeitig zu nutzen und damit bis zu 6 Endstufenkanä und deren Laatsprecher zu versorgen. Dazu brauchen Sie ledigious die bisher freigebliebenen Ausgangsanschluss (8) mit weiteren Endverstärkerkanänen zu verbinden.

Dadurch dass dieser Vorversteller zwei Stereo-Vorverstellerausgabe mit Cinch-Anschluss besitzt, ist es möglich, bei Verwendung geeigneter Laufsprecher und genugend Endstufenkanälen die Laufsprecher im „Bi-Amping" zu betreiben. Ihr Fachhändler wird Sie dazu gern beraten.

ANSCHLUSS DES NETZKABELS

Prüfen Sie, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und Frequenz sind auf der Geräterückseite neben der Netzbuchse abzULEsen. Wenn die Stromversorgung geeignet ist, drücken Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Netzbuchse an der Geräterückwand. Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Ein- und Ausschalten	POWER (4)	Das Gerät wird an der Gerätevorderseite ein- und ausgescheltet. Ist der Schalter in der Ausschaltposition, ist das Gerät vom Stromnetz getrennt. Das Gerät besitzt keine Funktion der Betriebsbereitschaft (Standby). Vor dem Einsatzen soll die Vorsitzhalber die Lautstärkeeinstellung der Vorstufe reduziert werden. Nach dem Einsatzen besteht das Gerät 30 Sekunden, bis die Röhren der Verstärkerschaltung aufgeheit und betriebsbereit sind, während dieser Zeit blinkt die LED im Lautstärkeknopf (2). Im eingeschälten Zustand leuchtet eine der LEDs für die Eingangswahl am Auswahlknopf (1).
Eingangsquelle wahlen	INPUT (1)Eingangs-wahllasten (12)	Am Gerät: Wird der Knopf „INPUT" im oder gegen den Uhrzeigersinn gestreht, werden nacheinander alle Eingangskanäe ausgewählnt und dadurch zur Wiedergabe der an den entsprechenden Eingangsbuchsen (6) angeschlossenen Geräte gewechselt. An der Fernbediennung: Kurzes Betätigten der Taste für den gewünschten Eingangskanal (z.B. „S1") wechsel auf die Wiedergabe des Dort ange-schlossenen Gerätes.An der Gerätevorderseite leuchtet die dem gewährten Eingangskanal zuge-ordnete LED. Vor dem Umschalten des Eingangskanals soll vorschshalber die Lautstärke (2)(13) reduziert werden!
Lautstärke des Systems verändern	VOLUME (2)VOLUME▲/▼ (13)	Am Gerät: Drehen Sie den Drehknopf „VOLUME" im Uhrzeigersinn um die Lautstärke zu erhöhen, und im Gegenahrzeigersinn, um die Lautstärke zu verringn. An der Fernbediennung: Halten Sie die Taste „VOLUME▲" gedrückt, um die Lautstärke zu erhöhen. Verwenden Sie „VOLUME▼", um diese zu ver-ringern. Während die Lautstärke mit der Fernbedienung verändert wird, leuchtet die LED im Lautstärkeknopf der Gerätevorderseite.Die Lautstärkeeinstellung hat keinen Einfluss auf das Signal am Ausgang „REC OUTPUT" (7).
Lautstärke-Stummschaltung	MUTE(5)(11)	Die Stummschaltung kann mit den Tasten „MUTE" auf der Fernbedienung und an der Gerätevorderseite betätigter werden. Sie schaltet die Ton-Aus-gangssignale der Vorstufe und dadurch die Laufsprecher ab. Der Aufnahme-ausgang „REC OUTPUT" (7) ist ebenfalls deaktiviert. Während der Stumm-schaltung blinking die im Drehknopf angebrachte LED. Durch erneutes Betätigten der Taste wird die Stummschaltung aufgehoben. Stellen Sie vorher sicher, dass die Lautstärke nicht zu hoch eingestellt ist (2)(13).

WEITERETIIPPS

Einspielzeit / Aufwärmen

Ohre Audio-Geräte benötigen eine gewisse Zeit bis sie ihre klangliche Höchstleistung erreichen. Dieser Zeitraum ist für die verschiedene Komponenten Ihres Systems sehr unterschiedlich. Bessere und gleichformigere Leistung erhalten Sie während der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Ihres Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte können im Verbund mit dem Verstärker zu einem über die Lautsprecher hörbaren Brummgeräusch führen, dessen Lautstärke sich mit dem Lautstärkeregler beeinflussen{lsst. Dies ist kein Hinweis auf einen Mangel eines ihrer Audio-Produkte, muss aber durch entsprechende Maßnahmen verhindert werden. Generell kann jedem an den Verstärker angeschlossene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerät这点es Problem hervorrufen.

Dieses Phenomen wird erfahrungsgemäß entweder durch den Antennenanschluss des Tuners bzw. Fernsehers oder in Verbindung mit Personalcomputern, elekstrostatischen Lautsprechern, Subwoofern, Plattenspielern oder Kopfhörerverstärkern hervorgerufen, sofern eine Audioverbindung zum Veränder besteht.

Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netzteiles anderer Geräte (z.B. Verträger, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann man nicht selbst ermitteln, indem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Das Massepotential aller Signale ist in fast jedem elektrischen Gerät an einem zentralen Punkt zusammenfasst. Dort finden sie bereits einmal eine gemeinsame Verbindung. Sollte ein Schutzleiter vorhanden sein, hat er immer an einer strategisch gunstigen Stelle eine unlosbare Verbindung mit dem Gehäuse und andere werden meinst auch keinum am zentralen Massepunkt mit angeschlossen. So wird auch die abschirmende Wirkung des Gehäuses erzeugt. Manche Geräte besitzen einen Masse-Trennschalter (GND SWITCH) an der Geräterückseite. Wenn dieser eingeschaltet ist (sich in der Position „ON" befindet), sind Schutzleiter und Gehäuse gemeinsam vom Massepunkt abkoppelt. Dies kann halten, Brummstorungen zu beseitigen. Die Schutzleiterwirkung bleibt erhalten.

Ist das Brummgeräusch durch eigene Versuche nicht zu beseitigen, wird Ohnen Ihr Fachhändler weiterhelfen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Keine Funktion nach Betätigung des Netzschalters	Netzkabel nicht an eine betriebsbereite Steckdose angeschlossen.	Stellen Sie eine Verbindung zu einer faktio-nierenden Steckdose mit der geeigneten Netzspannung her.
	Netzkabel nicht fest in die Steckdose und die Gerätebuchse gesteckt oder defekt.	Prüfen Sie das Netzkabel, tauchen Sie es gegebenenfalls gegen ein geeignetes Kalt-gerätekabel aus und drücken Sie dessen Ste-cker fest in die Steckdose und auf der andere- ren Seite in die Netzbuchse des Gerätes.
	Gerätesicherung oder Gerät ist defekt.	Kontaktieren Sie ihren Fachhändler.
Kein Ton, obwohl Gerät eingescheltet und betriebsbereit ist (eine der LEDs für die Eingangswahl leuchtet)	Das momentan eingestellte (1)(12) Quellgrät gibt kein Signal aus.	Starten Sie die Wiedergabe der angeschlos- semen Signalquelle.
	Eine der Audio-Einstellungen eines ange-schlossenen DVD-Players (analog/digital) ist nicht richtig gewählt.	Korrigieren Sie die Einstellungen im Setup des Players.
	Ausgang des Quellgrätes nicht oder falsch bzw. nicht mit dem gewünschten Eingangs-anschluss des Vorverstärkers verbunden.	Korrigieren Sie den Anschluss der Signalquelle.
	Falscher Eingangskanal gewählt.	Korrigieren Sie die Eingangswahl (1)(12).
	Lautstärke (VOLUME) zu niedrig eingestellt.	Erhöhen Sie vorsichtig die Lautstärke (2)(13).
	Der Verträker ist stummgeschaltet (Mute-Funktion).	Deaktivieren Sie die Stummschaltung (Taste „MUTE" (5)(11)).
	Endstufe(n) wurde(n) nicht richtig an den Vorverträker angeschlossen, ist/sind ausge-schalten oder defekt.	Prüfen Sie Anschluss, Betriebsbereitschaft und Funktionsfähigkeit des/der Endverträker(s).
	Die Laatsprecherkabel sind nicht richtig mit den Anschlussklemen des Endverträkers verbunden oder defekt.	Prüfen und befestigen Sie die Laatsprecher-kabel an den Klemmen des Endverträkers und an den Laatsprecheranschlüssen.
Ton-Wiedergabe eines Kanals Funktioniert nicht	Das Quellgrät gibt nur auf einem Kanal ein Signal aus.	Prüfen Sie das Quellgrät, z.B. an einem anderen Verträker.
	Eines der Signalkabel zwischen Quellgrät und Vorverträker ist nicht fest eingesteckt oder defekt.	Prüfen und befestigen Sie theses Kabel.
	Ein Audiosignalkabel zwischen Vorstufe und Endverträker ist defekt oder die Steckver-bindungen lose.	Prüfen und befestigen Sie theses Kabel.
	Eines der Laatsprecherkabel ist nicht richtig an die Endstufe angeschlossen oder defekt.	Prüfen und befestigen Sie alle Laatsprecher-kabel an den Klemmen des Endverträkers und an den Laatsprecheranschlüssen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Schlechte Tonqualität	Anschlüsse der Kabelverbindungen sind lose, die Anschlüsse verschmutzt oder ein Kabel defekt.Ein Plattenspieler wurde ohne zwischengeschelte Entzerrervorstufe (Phonovorstufe) an einen der Hochpegeleininge angeschlossen.	Prüfen Sie die Audio-Anschlüsse.Schließen Sie eine Phonovorstufe im Signalweg zwischen Plattenspieler und Vorvermöller an.
Über die Fernbe-dienung können keine Funktionen ausgeführct werden	Keine Batterien in das Handgerät eingelegt, Batterien nicht richtig eingelegt oder ver-braucht.Die SichteLinie zwischen Fernbedienung und Gerät ist versPERT, die Reichweite wurde übersritten oder das Handgerät wurde aus zu weit seitlicher Position betägt.Gerät nicht eingeschaltet.	Prüfen und ersetzen Sie ggf. die Batterien.Versuchen Sie, die Fernbedienung nur bei freiher Sicht auf die Gerätefront, innerhalb von 7m Enternung und möglich frontal auf das Gerät zu richten.Schalten Sie das Gerät ein.
Tiefton- Bruppen zu horen	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".

TECHNISCHE DATEN

Frequenzgang:

Nenn-Ausgangsspannung:

Klirrfactor:

Eingangsempfindlichkeit:

Signal-Rausch-Abstand:

Eingangsimpedanz:

Netzanschluss:

Eingänge:

Ausgange:

MaBe (B × H × T):

Gewicht:

Farbe:

Rohren:

20 Hz - 20 kHz

2V

< 0,1% (20 Hz - 20 kHz)

240 mV

90dB

47 kΩ

220-240 V/50 Hz, max. 50W

4x Cinch stereo (LINE IN), 2x XLR stereo

2x Cinch stereo (PRE OUT),

1xXLR stereo (PRE OUT),

1x Cinch stereo (REC OUT)

430 × 135 × 370 mm

10 kg

silber / schwarz

4x12AX7,3x12AU7

LEXIKON/WISSSENSWERTES

Audio-Quellen/Audio-Quellgeräte

Komponenten ihrer HiFi-Anlage und alle weiteren Geräte, deren Ton Sie über das System hören möhen und dazu an den Vor-, Vollvermörter oder Receiver anschließen. Dazu gehören CD-Player, DVD-Player, Tuner (Radios), Kassettenspieler, DAT-Recorder, Personalcomputer, Schallplattenspieler, portable Audiogeräte und weitere.

Dynamik

Unterschied zwischen den leisesten und dem lautesten Tönen, die in Audio-Signalen (ohne Verzerrungen oder Übergang in Rauschen) möglich sind.

Eingangsempfindlichkeit

Begriff for die kleiste Eingangsspannung, die bei maximaler Lautstärkeeinstellung des Verständerkers die maximale Ausgangsleistung bewirkt. Beispiele: 100 mV bis 500 mV (Millivolt) bei Hochpegeleingängen, 2 mV bis 5 mV am Phono-MM-Eingang oder 0,1 mV bis 0,5 mV am Phono-MC-Eingang.

Pegel

Eine Art der Darstellung jeder physikalischen Große und ein gebrächliches Maß für Signalspannungen und Lautstärke. Wird in Dezibel (dB) angegeben. Als Spannungen „auf Line-Pegel" werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Verträger-Eingänge geeignet sind. Eingänge des Verträkers (in der Regel als Cinch-Buchse ausgeführ't), die für Signale des CD-Players, Kassettenrecorders, DVD-Players usw. vorgesehen sind, werden auch als „Line-Level-Eingänge" oder „Hochpegel-Eingänge" bezeichnet.

RCA/Cinch

RCA ist die amerikanische Bezeichnung für die koaxialen Cinch-Steckverbindungen als Abkürzung für „Radio Corporation of America", den Name einer US-amerikanischen Firma. Sowohl Stecker als auch verwendete Kabel bestehen aus einem stabförmigen Innenleiter und einem zylinderhüllenförmigen Außenleiter. Damit{lösst sich ein Mono-Audiosignal oder ein Videosignal übertragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung" ("unbalanced") genannt.

XLR

Auch: „symmetrische Verbindung“ oder „balanced". Eine Steckverbindung für Audiogeräte. Sie ist rund, hat einen Durchmesser von etwa 1,5 cm und besitz meist drei Kontaktstüfte. XLR ist eine alternative Verbindung zu Cinch für NF-Signale im professionellen Audiobereich. Ihr Vorteil ist die zusätzliche Übertragungsmöglichkeit desselen Signals mit negativem Spannungshub (deswegen drei Anschluss-Stifte), so dass bei entsprachender Signalaufbereitung im empfangenden Gerät die auf dem Signalweg durchs Kabel eingestreuten elektromagnetischen Störungen beseitigt werden konnen. Des Weiteren wird mit einem hohener Pegel übertragen. Dadurch ist diese Art der Audiosignal-Übertragung störlicher.

SAFETY GUIDELINES

Viele der Geräte, welche durch ein Schaltsignal gesteuet werden konnen (nicht Vorverträger oder Vollverträger), besitzen zwei Anschlussbuchsen, welche nicht als Ein- oder Ausgang gekennzeichnet sind. In this fall kann einer der beiden beliebig gewählt werden. Auch an einigen Geräten, welche das Schaltsignal ausgegeben (Vor- und Vollverträger) fehlen diese Beschriften. In dem Fall kann davon ausgegangen werden, dass es sich um Signalausgänge handelt.

"POWER CONTROL"-Anschlüsse von Vor- oder Vollverstärkern führen niemals unterinander verbunden werden! An alle anderen Geräte direkt oder indirectur nur ein Vor- oder Vollverstärker über "POWER CONTROL"-Verbindung angeschlossen sein!

CONNECTION OF ONE OR MORE POWER AMPLIFIERS

Bewahren Sie die Kaufquittung zusammen mit der Bedienungsanleitung auf. Die Kaufquittung dient Ihnen als Nachweis für den Beginn der Garantiezeit. Die Seriennummer befindet sich an der Rückseite des Gerätes.
