MODE D'EMPLOI SA-T8 VINCENT

Manuel d'utilisation

français

SA-T8

Préamplificateur stéreo classe A à tubes

nous you remercions de la confiance que you nos temoignez en achetant ce produit de haute qualite. Il repondra à vos attentes élevées en termes de qualité sonore et de fabrication.

Meme si I'on peut comprendre que vous ayez envie d'utiliser immédiatement cet apparéil, nous vous prions de litre soignement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l' apparéil de manière optimale dans votre système, même si celui-ci a été installé par toute revendeur.

Veuillez respecter les consignes de sécurité, même si certaines peuvent vous parfaître évidentes.

Voutrouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés.

Votre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.

Nous vous souhaitons beaucoup de plaisir avec notre / votre produit.

Votre équipe Vincent

INHALTSVERZEICHNIS/CONTENTS/SOMMAIRE

Consignes de sécurité 40
Autres consignes 41
Contenu de la livraison 42
Description de l'appareil 42
Télécommande 45
Installation 47
Utilisation de l'appareil 52
Conseils 53
Résolution de problèmes 54
Caracteristiques techniques 56
Glossaire 57

français

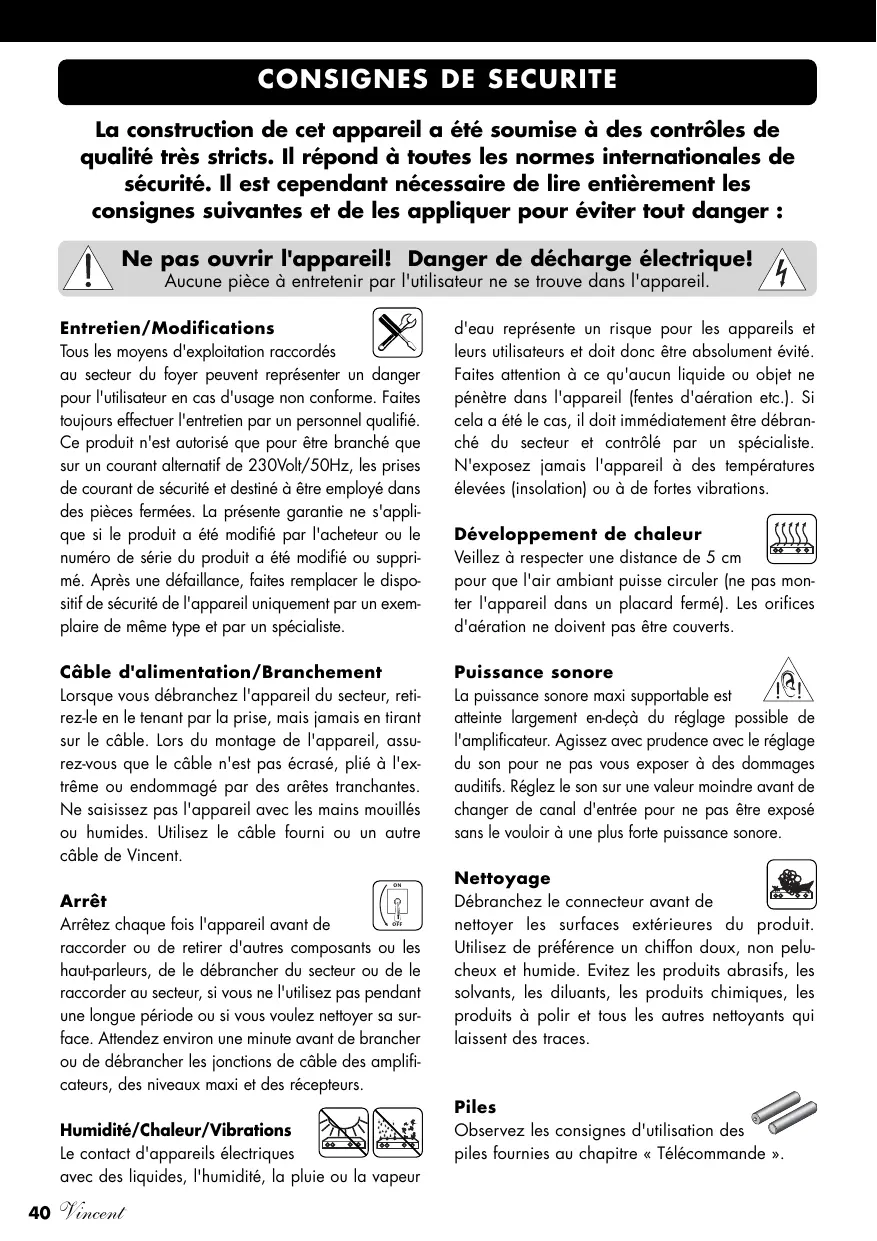

SICHERHEITSHINWEISE

La construction de cet apparéil a été soumise à des contrôleles de qualité très stricts. Il répond à toutes les normes internationales de sécurité. Il est cependant nécessaire de dire entièrement les consignes suivantes et de les appliquer pour éviter tout danger :

Ne pas ouvrir l'appareil! Danger de décharge électrique!

Aucune piece à entretenir par l'utilisateur ne se trouve dans l'appareil.

Entretien/Modifications

Tous les moyens d'exploitation raccordés

au secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pieces fermées. La presente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. ÀpRES une défaillance, faites replacer le dispos-itif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.

Câble d'alimentation/Branchement

Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le cable. Lors du montage de l'appareil, assurez-vous que le cable n'est pas écrasé, pié à l'extreme ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillés ou humides. Utilisez le cable fourni ou un autre cable de Vincent.

Arrêt

Arrétez chaque fois l'appareil avant de

raccorder ou de-retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilise pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de cable des amplifieurs, des niveaux maxi et des récepteurs.

Humidité/Chaleur/Vibrations

Le contact d'appareils électriques

avec des liquides, l'humidité, la pluie ou la vapeur

d'eau représenté un risque pour les apparciels et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôle par un spécialiste. N'exposez jamais l'apparéil à des températures élevées (insolation) ou à de fortes vibrations.

Développement de chaleur

Veillez à respecter une distance de 5 cm

pour que l'air ambient puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas etre couverts.

Puissance sonore

La puissance sonore maxi supportable est

atteinte largement en-deça du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le pouvoir à une plus forte puissance sonore.

Nettoyage

Débranchez le connecteur avant de

nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Evitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.

Piles

Observe les consignes d'utilisation des

piles fournies au chapitre « Télecommande »

AUTRES CONSIGNES

Montage de l'appareil

Le site de montage de l'appareil a une

incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommendons de placer les apparheils sur des racks Vincent et de ne pas les poser l'un sur l'autre.

Appareils électroniques usages

Cet apparéil est soumis aux dispositions

fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.

Pour le consommateur, cela signifie :

Tous les apparéils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets menagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabrikants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien apparéil, veillez vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez achetié.

Sigle CE

L'appareil répond aux directives UE

pour l'obtention du sigle CE et par conséquent aux exigences concernant les apparêls et électroniques (directives CEM, directives de sécurité et directives des apparêls à basse tension).

Explications/Remarques

Le present document a ete redigede par

Andreas Boer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Ifezeheim qui ne doit etre ni copie, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.

Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent travaillene n'empanence a l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.

Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprecisions pouvant y'être continues.

Conservation de l'emballage

Nous vous recommendons vivement de ne pas jitterer l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un évientuel autre transporte. Des dommages de transport se produit frequentlyment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.

Explication des symboles graphiques

L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.

! Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.

Ce symbole caractérisse des informations et des consignes utiles concernant la manipulation de l'appareil.

CONTENU DE LA LIVRAISON

Veuillez contrôle le contenu de l'emballage. Les accessoires suivants doivent être joints à l'appareil :

1 cable de distribution
1 télécommande SRC-1
- 2 piles de type AAA (LR3)
- 2 cables audio RCA
- leprésent manuel

DESCRIPTION DE L'APPAREIL

Bien que le développement se dirige constamment vers des formats de son numériques et des systèmes audio-video à plusieurs canaux, les chaînes stéreo de haute qualité jouissent à l'avoir, de la grande popularité. Les tendances actuelles n'ont en effet rien changé aux avantages des versions préamplificateurs/amplificateurs-de-puissance des systèmes par rapport aux amplificateurs intégrés.

SA-T8 est un préamplificateur avec télécommande de la gamme des produits Vincent. C'est le modele haut de gamme parmi les préamplificateurs à tubes Vincent et il expose une nouvelle direction de déve

loppend pour la gamme Vincent à travers son design exceptionnel développé en Allemagne. Une des fonctionnalités particulières est la capacité de le connecter à deux sources stéreo avec une connexion XLR. Une finition de qualité supérieure et un excellent rapport prix-performance vont de soi.

Ce préamplificateur est, d'autre part, le partenaire idéal des amplificateurs de puissance SP-T800, des lecteurs de CD/DVD et des tuners de Vincent. Adapté aux meubles HiFi, aux haut-parleurs et aux câbles de haut-parleurs du programme, on peut construire un système parfaitement harmonieux.

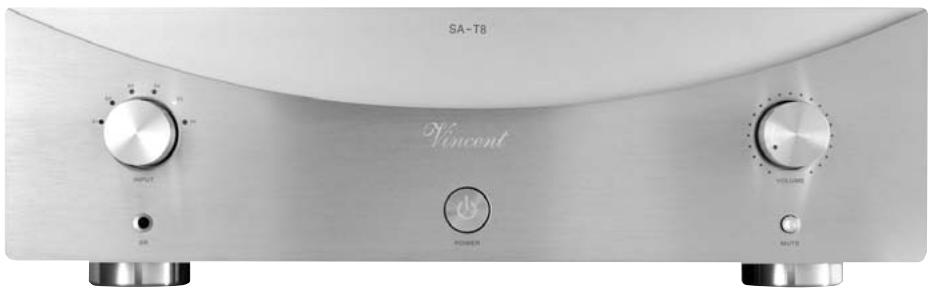

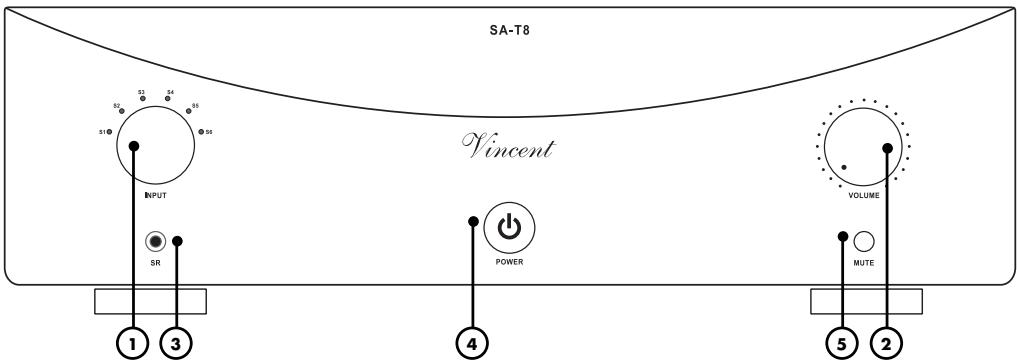

FACADE AVANT

1. INPUT : sélecteur d'entrée

Sert à selectionner pour la reproduction, une des sources audio raccordées aux entrées du préamplificateur. La LED affectée à l'entrée seLECTIONnée, située au-dessus du bouton tournant reste allumée aussi longtemps que l'amplificateur est sous tension et sans être mis en sourdine.

2. VOLUME: réglage du volume

Sert à monter ou à baisser le volume du système.
Tandis que l'appareilCHAFFE les tubes après la mise sous tension et si le mode silencieux a été activé, l'indicateur LED clignote dans le bouton rotatif de volume.

3. récepteur infrarouge de la télécommande

4. POWER: Interrupteur secteur

Met l'appareil en MARCHE ou a l'ARRET, a l'ARRET, l'appareil est coupé de l'alimentation secteur.

5. MUTE : Volume-enclenchement du mode silencieux

Avec cette touche, les signaux des sorties du pré-ampli « OUTPUT » (8) ainsi que la sortie pour enregistrement « REC OUTPUT » (7) et ainsi également les haut-parleurs sont mis en sourdine. Àpres manipulation renouvelée, le volume original est réinitialisé.

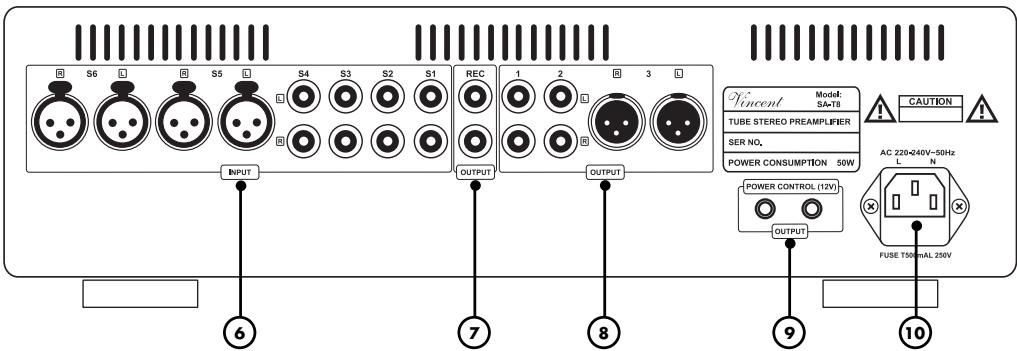

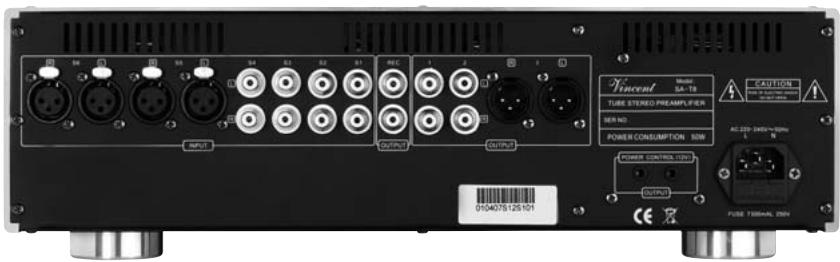

FACADE ARRIERE

6. INPUT: raccordement d'appareils source

Six bornes d'entrée stéreo (quelre entrées avec connexion RCA, deux entrées avec connexion XLR) pour apparèils source avec sortie son stéreo analogue de haut niveau.

7. OUTPUT : sorties de préamplificateur

Sur ces trois paires de connexion, le signal de son stéreo préamplifié de la source可以选择 à ce moment est transmis aux canaux d' amplificateur de puissance. Le réglage du volume et la mise en sourdine retentissent sur le signal à ces sorties.

8. POWER CONTROL (12V)

Les signaux de commande de mise sous tension (Trigger) sont envoyés via ces douilles jack (3,5 mm).

9. REC OUTPUT : sortie pour enregistrement

Sert à raccorder, si souhaite, par exemple un apparéil d'enregistrement. Le signal stéreo de cette sortie, est identique à celui du signal de sortie de la source actuellement sélectionnée et indépendant d'un règlement de volume. Si le préamplificateur est mis en sourdine (5)(11), la sortie d'enregistrement « REC OUTPUT » (7) ne transmet également aucun signal.

10. Prise secteur avec portefusible

Raccordez ici le cordon secteur et branchez-le au secteur. Le petit boitier en plastique en dessous de la prise secteur contient le fusible de l'appareil. Respectez les consignes de sécurité à ce sujeit.

TELECOMMANDE

Orientez la partie avant de la télécommande directement vers la face de l'appareil. Aucun obstacle ne doit se couver entre la télécommande et l'appareil.

La distance entre la télécommande et l'appareil ne doit pas'être supérieure à 7m, car la fiabilité de la télécommande diminue au-delà de cette portée.

Veillez à ne pas orienter obliquement la télécommande vers l'appareil, car au-delà d'un angle de ± 30^ par rapport à l'axe central, l'appareil peut eventuèlement réagir moins bien aux instructions de commande.

Remplacez les deux piles lorsque la distance d'utilisation de la télécommande par rapport à l'appareil diminue.

PILES

Utilisation des piles

L'utilisation non conforme des piles peut cause une fuite d'acide et, dans des cas extrêmes, une explosion.

Les piles doivent être insérées correctement quant à leur polarité, comme cela est indiqué par les repères prêsent à l'intérieur du boîtier des piles.

N'utilisez pas des piles neuves et usagées en même temps pour utiliser la durée de vie entière des piles. Faites attention à utiliser des piles de même type.

Certaines piles sont rechargeables, d'autres ne les sont pas. Observe les consignes de précaution et les instructions fournies sur les piles.

Retirez les piles si vous n'utilise pas la télécommande pour une durée prolongée.

Les piles ne doivent enaucun cas etre court-circuites,demontees ouchauffees.

Eliminez les piles usagées conformément aux dispositions locales de protection de l'environnement et ne les jetez pas avec les ordures menagères.

Utilisez exclusivement des piles rondes AAA (LR3).

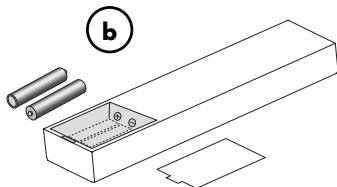

Remplacement/Insertion des piles

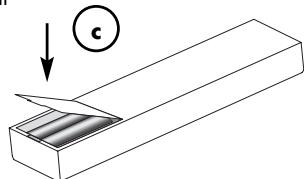

a) Ouvrez et enlevez le couvercle du logement des piles de la télécommande, en soulevant fortement la languette située au bord de la télécommande. Le couvercle du logement à piles est maintainu par un aimant, ne pas desserrer les vis!

b) Retirez évientuelles le piles usages et inséréz correctement les piles neuves comme indiqué sur le schéma dans le compartment des piles.

c) Remettez le couvercle du compartment et fermez le compartment

des piles.

TOUCHES DE LA TELECOMMANDE

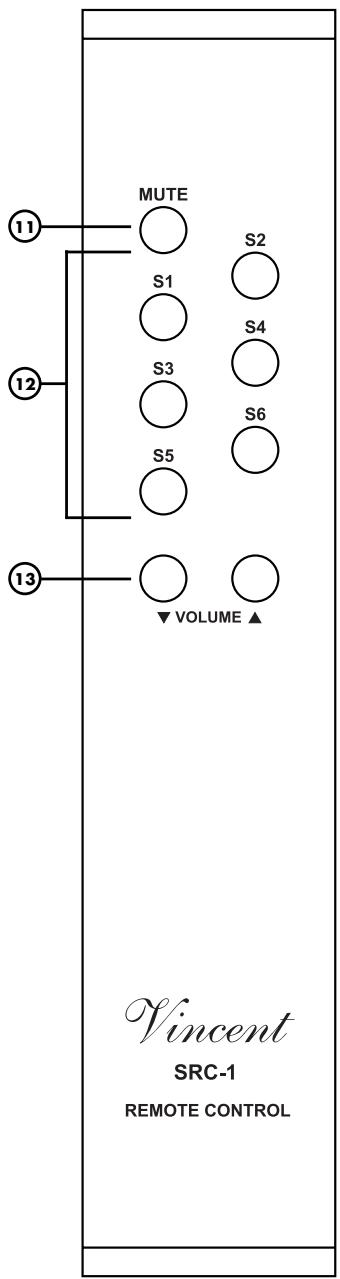

11. MUTE : touche de mise en sourdine

Coupe les signaux de la sortie « OUTPUT » (8) et la sortie d'enregistrement « REC OUTPUT » (7) et par la même occasion, les haut-parleurs du système.

12. Touches de selection d'entrees

Servent à la sélection de l'appareil source raccordé, dont on peut écouter la reproduction.

13. VOLUME et VOLUME : touches de volume

Réglez ici le volume du système. Le signal de sortie du préamplificateur « OUTPUT » (8) est également influencé par ce fait.

INSTALLATION

Réalizez d'abord le raccordement des cables pour la sortie du signal de l'appareil. Raccordez alors seulement le cordon secteur et reliez-le à la prise secteur.

VEUILLEZ TENIR COMPTE DES INSTRUCTIONS SUIVANTES LORS DE L'INSTALLATION :

Dépose du capot de protection

Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés sur la façade arrêté de l'appareil.

Prises RCA

Des branchements RCA mécaniquement identiques existent en tant que connexions des entrées et des sorties. Veiliez à ne pas mélanger ces connexions

lors de l'installation !

Veillez à ne pas intervenir les connexions analogiques droite et gauche. Souvent, de telles connexions RCA représentent les couleurs suivantes : rouge pour le canal de droite, noir ou blanc pour le

canal de gauche.

Un contact entre la broche centrale de la fiche RCA avec la douille extérieure de contact de la fiche RCA, peut dans le pire des cas, provoquer une déterioration des apparèils, lorsque ceux-ci sont sous tension. C'est pourquoit, il ne faut jamais changer les raccordements lorsque les apparèils sont sous tension!

Câbles et fiches de raccordements

Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent cause des parasites, des défaillances et des dysfonctionnements.

- Faux -

- Correctement -

Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des cables de liaison et de haut-parleurs de qualité supérieure, par exemple des cables Vincent. Utilisez de préférence des cables audio blindés. Notre revendeur se fera un prise de vous conseiller à ce sujeit.

Prises XLR

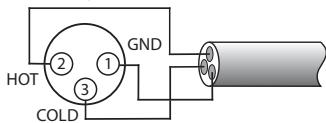

Veuillez notes que l'affection européen des signaux XLR est différente de l'affection americaine US. La constitution des cables est dans tous les cas identique. Pour autant que les deux apparciels reliés correspondent à la même norme, la liaison signal est correcte. Cela est toujours le cas, si les deux apparciels sont de fabrication Vincent. Si deux apparciels de norme différente sont raccordés, le signal est alors inversé. Dans ce cas, l'affection du signal doit être modifiée à une extrémité de la liaison. Adressez-vous à votre revendeur qui vous conseillera utilément.

1. Système Européenne (Pin 2 = HOT, Pin 3 = COLD)

Prenez note que les signaux des entrées S5 et S6 XLR ne sont pas connectés pour la sortie d'enregistrement (REC OUTPUT). Si le lecteur de CD est, par exemple, connecté à S5 ou S6 (6) à travers une connexion XLR, l'enregistrement de CD ne peut être réalisé pas à travers le préamplificateur.

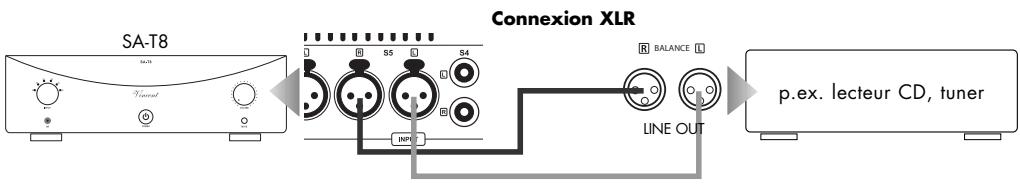

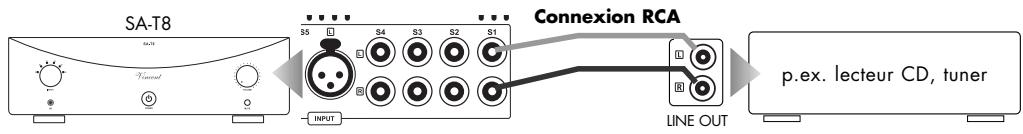

RACCORDEMENT DES APPAREILS SOURCE

Raccordez les sorties de ces apparèils source avec les entrées « S1 » ... « S6 » (6) de l' amplificateur. Pourmettre à la disposition du système les signaux musicaux de vos sources d'entrée (lecteur de CD, tuner etc.),vous pouvez raccorder jusqu'à quatre apparèils avec sortie de haut niveau stéreo analogue et connexion RCA.Deux autres entrées ont des connexions XLR.En ce qui concerne les entrées audio RCA, il s'agit d'entrées haut niveau de qualité électrique standard identique avec prise RCA.Elles ont une fonction identique,elles ne se disinguent que par leur désignation.La plupart des bornes de sortie sont désignées par « LINE OUT»,« AUDIO OUT » ou « FRONT OUT ».Vous trouvrez des informations sur les possibités de raccordement des apparèils source dans leur mode d'emploi.

Les entrées « S5 » et « S6 » (6) peuvent uniquement être connectées à des appareils, qui sont également équipés avec une sortie symétrique XLR. Gardez l'entrée libre si aucune de vos sources audio n'utilise ce type de connexion. Parfois les appareils source audio possèdent les deux possibités de connexion.

Informations generales :

Pour utiliser une platine tourne disque, il vous faut utiliser un préamplificateur phono soi-disant correcteur préliminaire, qui est installé dans le réseau des signaux entre la platine tourne disque et l'une des entrées du niveau supérieur. Certains modèles d'platine tourne disque en sont déjà équipés et peuvent donc être directement branchés. Vous trouvrez des informations complémentaires dans les instructions de service de cet apparéil.

Souvent, avec l'aide d'adaptateurs, on pourra utiliser le son stéreo d'appareils, dont les sorties ne peuvent pas être raccordées avec des douilles de sortie RCA, mais d'autres fiches (fiche DIN, fiche à Jack).

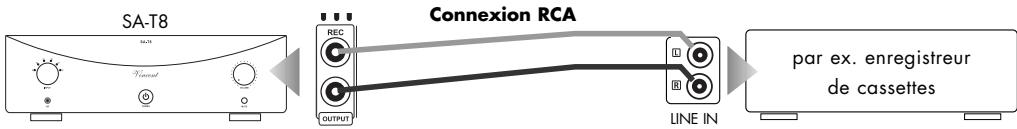

RACCORDEMENT D'UN APPAREIL D'ENREGISTREMENT

Voussouvez raccorder aux prises «REC OUT» (7) de la zone de raccordements à l'arrête de l'appareil, si vous le souhaitez, un apparéil d'enregistrement (par ex. un enregistrur de CD, de cassettes ou similaire) ou un autre apparéil, qui doit receivevoir le niveau de sortie stéreo (niveau sonore de ligne), non modifié, fixement réglé du son de la source de signal sélectionnée au préamplificateur. Le niveau de sortie est indépendant du réglage du volume. Les signaux d'entrée des entrées «S5» et «S6» (XLR) ne sont pas disponibles pour la sortie d'enregistrement (REC OUTPUT) et de plus ne peuvent pas être usages pour l'enregistrement. Tout que le préamplificateur est mis sur silence (5)(11), la sortie d'enregistrement est également mise en silence.

Reliez pour cela cette sortie de signal par une paire de câbles RCA, à l'entrée du signal (« LINE IN », « TAPE IN » ou « REC IN ») de l'appareil d'enregistrement.

Veuillez noter, que certains appeareils d'enregistrement peuvent avoir une influence perturbatrice sur le signal audio en question. Certains appeareils d'enregistrement ont plutôt une impedance d'entrée basse, qui peut légèrement fausser la tension du signal d'entrée. Pour une appréciation maximale de la musique, nous recommendons, de ne maintainir le raccordement aux prises « REC», que pendant la durée de l'enregistrement.

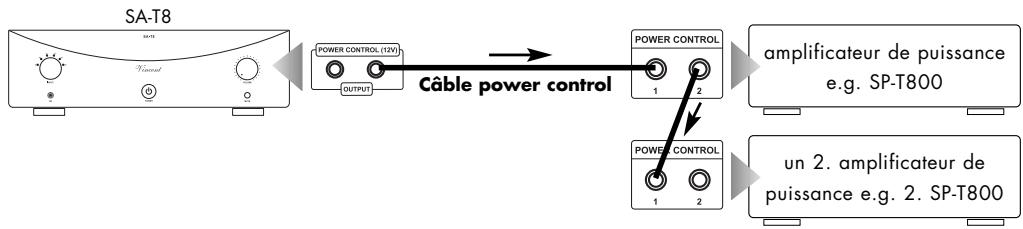

LIAISONS CABLES POUR LA COMMANDDE MISE SOUS TENSION (POWER CONTROL)

De nombreux systèmes AV se compose de nombreux composants individuels. Pour éviter de lesmetre en marche et de les arrêtér l'un après l'autre à chaque utilisation, certains fabricants ont équipé les appar- reils avec un circuit appelé « Power Control», ou aussi « Trigger » ou encore « Commande de mise sous tension ». Ce type de télécommande Standby est avant tout utilisé pour les préamplificateurs et les amplifieurs. Pour pouvoir l'utiliser, des liaisons câblées doivent être réalisées directement ou indirectement entre le préamplificateur et tous les apparciels qui supportent cette fonction. La fonction « Power Control » a pour effet, de metre en marche ou d'arrêter automatiquement tous les apparciels, qui supportent cette fonction, en même temps que la mise en marche ou l'arrêt d'un des apparciels raccordés au système (en général le préamplificateur). Vevillez notes que tous les apparciels qui réagissent à la commande de mise sous tension, ne sont pas coupés du secteur, mais seulement maintainus en état de veille. On utilise pour cela des cables à deux conducteurs, équipés de fiches banane 3,5 mm (mono). Pour chaque liaison entre deux apparciels, il faut utiliser un de ces cables.

Si le mode de fonctionnement déscrit ci-dessus n'est pas souhaité, il suffit, la plupart du temps, de renoncer aux liaisons câblées décrites dans ce paragraphe.

LIAISONS CABLES POUR LA COMMANDDE MISE SOUS TENSION (POWER CONTROL)

L'appareil SA-T8 possède deux prises de sortie pour la commande de commutation. On peut ainsi y raccorder directement deux appareils (9). S'il y a plus de deux appareils raccordés, qui doivent être commandés, il sera nécessaire, de faire passer la liaison de commande entre le préamplificateur et les autres appareils à commander, via les deux appareils qui sont raccordés directement. Pour ce faire, ont pourra utiliser sur la plupart des appareils une des deux prises « POWER CONTROL » comme entrée du signal et l'autre comme sortie du signal. De cette façon, un nombre théoriquement infini d'appareils peut être alimenté avec les impulsions de commande. Cette méthode, consistant àmettre en circuit les entrées et les sorties des appareils et de les enchainer ainsi, est aussi appelée « daisy chaining »

Attention :

De nombreux apparéils, qui peuvent être commandés par un signal de mise sous tension (sauf préamplificateur ou amplificateur), possèdent deux douilles de connexion, qui ne sont pas désignées comme entrée ou sortie. Dans ce cas, on peut librementCHOISIR l'une des deux.

Les connecteurs « POWER CONTROL » des préamplificateurs ou des amplificateurs ne doivent jamais être reliés entre eux!Un seul préamplificateur ou un seul amplificateur peut être raccordé via une liaison « POWER CONTROL » directement ou indirectement à tous les autres apparciels !

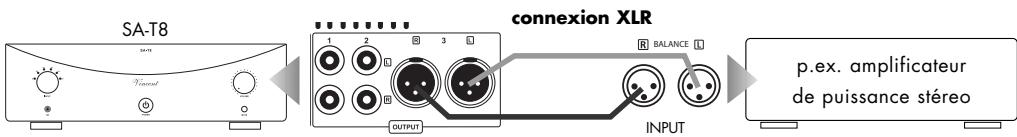

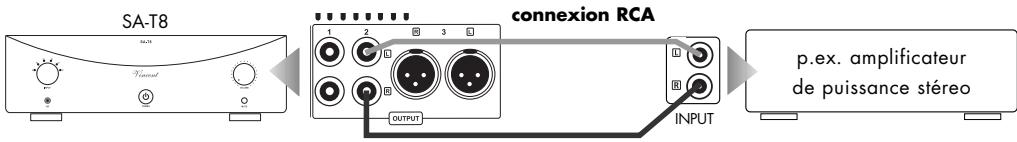

RACCORDEMENT A UN OU A PLUSIEURS AMPLIFICATEURS DE PUISSANCE

Près de six canaux d'amplificateurs de puissance (3x stéreo) peuvent être connectés et ainsi aussi soit plus de deux haut-parleurs ou deux haut-parleurs dans le Bi-Amping (p. ex. avec deux amplificateurs de puissance stéreo) sont exploités. Les amplificateurs de puissance alimentent les haut-parleurs du système, les haut-parleurs sont raccordés aux sorties de l'amplificateur de puissance. Des exemples sont produits dans cette section amplificateurs finales stéreo. En lieu et place d'un amplificateur stéreo, bien sur, deux blocs mono peuvent également être utilisés.

Pour raccorder une paire de haut-parleurs vous avez besoin de deux canaux d' amplificateur de puissance, comme par exemple un amplificateur de puissance stereo. Vous avez la possibilité de les connecter avec des cables RCA ou bien des cables XLR. Dans le premier cas, connectez les prises de paire RCA marquées « 1 » dans le panneau de connecteurs « OUTPUT » (8) avec les prises RCA des canaux d'entrée d' amplificateur de puissance (souvent désignés par « INPUT » ou « POWER AMP IN »). Pour la connexion XLR, selectionnez à la place, la sortie symétrique marquee « 3 ». Veuillez à ce que les canaux de droite et de gauche ne soient pas transposés. Les lettres « R » et « L » vous montrent le rangement correct. Le précurseur de sortie marque du chiffre « 2 » peut être en plus utilisé pour un amplificateur de casque.

Vouaves la possibilité d'utiliser simultanément toutes les trois sorties stéreo du préamplificateur et avec elles alimenter jusqu'à 6 canaux des amplificateurs de puissance et leurs haut-parleurs. Pour cela vous aurez besoin de connecter les connexions de sortie jusqu'alors laissées libres (8) avec plus de canaux d' amplificateurs de puissance.

Du fait que le préamplificateur possède deux sorties stéreo de préamplificateur avec la connexion RCA, il est possible de faire fonctionner le haut-parleur en « Bi-amplification » lors de l'utilisation de haut-parleur ajustat et de canaux d' amplificateurs du puissance suffisant. Notre vendeur spécialisé sera heures de vous aider pour cela.

RACCORDEMENT DU CORDON D'ALIMENTATION SECTEUR

Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à celle exigée par l'appareil. La tension et la fréquence demandée sont à relever à l'arrière de l'appareil à côte de la prise secteur. Si l'alimentation secteur est conforme, enforcez entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil. Reliez l'autre extrémité du cordon secteur à une prise secteur.

UTILISATION DE L'APPAREIL

Action	Touches(s)	Description
Mise en marche et arrêt	POWER (4)	L'appareil n'a pas de mise en veille, il est mis en marche et arrêté par le commutateur en façade avant. En position arrêt, il n'est plus sous tension. Avant demettre l'appareil en marche, prenez la précaution de réduire le réglage du volume sonore. ÀpRES la mise sous tension, l'appareil a besoin de 30 secondes, jusqu'à ce que les tubes soient chauds et prêts à être opérationnels, pendant ce temps, l'afficheur LED clignote sur le bouton du volu-me (2). En état de marche, un des voyants LED de la sélection d'entrée (1) s'allume.
Sélection de l'entrée	INPUT (1) Touches de sélection d'entrées (12)	Sur l'appareil: Le bouton « INPUT » est tourné contre ou dans le sens des aiguilles d'une montre, ensuite tous les canaux d'entrée sont scélationnés l'un après l'autre et par cela pour la lecture des appareils connectés aux prises d'entrée (6). Sur la télécommande: Appuyez brièvement sur la touche du canal d'entrée souhaïte (par exemple, « S1 ») pour commencer le mode lecture de l'appa-ceil qui y est connecté. Sur la façade avant de l'appareil, levoyant lumineux LED s'illumine, corre-spondant à l'entrée du canal choisi. Avant la commutation du canal d'en-trée, il est prudent de diminuer le volume (2)(13).
Réglage volume sonore	VOLUME (2)VOLUME ▲/▼ (13)	Sur l'appareil: Tournez le bouton tournant « VOLUME » dans le sens horai-reet pour augmenter le volume, dans le sens antihoraire pour le diminuer. Sur la télécommande: Maintenez la touche « VOLUME ▲ » enforcée pour augmenter le volume. Utilisez « VOLUME▼», afin de les réduire. Pendant que le volume est modifié avec la télécommande, levoyant éclairé la molette du volume sur la face avant de l'appareil. Le réglage du volume n'a aucune influence sur le signal de la sortie pour enregistrement « REC OUTPUT » (7).
Mise en sourdine - Volume	MUTE (5)(11)	La mise en sourdine peut être aussi bien enclenchée à l'aide de la touche « MUTE » sur l'appareil et sur la télécommande. Cette touche coupe le signal des sorties du préamplificateur et ainsi met en sourdine les haut-parleurs du système. La sortie d'enregistrement « REC OUTPUT » (7) est donc désacti-vee. Pendant la mise en sourdine, le voyant LED sur le bouton rotatif cligno-te. Par un nouvel appui, on rétablit le volume précédemment réglio. Stellen Sie vorher sahier, dass die Lautstärke nicht zu hoch eingestellt ist (2)(13).

CONSEILS

Temps de rodage / échauffement

Vos apparèils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différents pour les différents composants de votre système. Vous obtiendrez un son de toute valeur qualité et plus homogène en laissant l'appareil sous tension.

Profitez de l'expérience de votre revendeur!

Ronflement du secteur

Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un ronflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel apparéil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut cause le problème.

L'expérience montre que ce phénomène est soit du à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs electrostatiques, subwooferers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.

Une autre cause possible du renflement est une interférence electromagnétique entre l'alimentation d'autres apparèils (p. ex. amplificateur, récep­teur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.

Sur presque tous les appeareils électriques, le potentiel de masse de tous les signaux est amné sur un point central. Ilss trouvent exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède toujours une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent aussi raccordés précisément au point de masse central. C'est ainsi qu'on obtient aussi un effet de blinding du boîtier.

Certain appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrête de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position « ON »), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du conducteur de protection est conserved.

Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.

RESOLUTION DE PROBLEMES

Symptôme	Cause possible du début	Remède
Pas de fonctionnement après mise en marche du commutateur secteur	Le cordon secteur n'est pas relié à une prise opérationnelle. Le cordon secteur est défectueux ou il n'est pas entièrement enforcé dans la prise secteur ou celle de l'appareil. Fusible de l'appareil ou appareil défectueux.	Réalisez une liaison à une prise opérationnelle avec la tension appropriée. Vérifiez le cordon secteur, remplacez-le évientuellesment et enforcez sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil. Prenez contact avec votre répondeur.
Pas de son, bien que l'appareil soit sous tension et activé (Un des voyants pour la sélection d'entrée (1) s'allume)	L'appareil source actualément sélectionné (1)(12) n'émet aucun signal. Un des réglages audio d'un lecteur DVD racordé (analogue/digital) est mal choisi. La sortie de l'appareil source n'est pas ou est mal raccordée ou pas raccordée à la bonne borne d'entrée du préamplificateur. Le mauvais canal d'entrée a été sélectionné au préamplificateur. Le volume est régle trop bas. L'amplificateur est mis en sourdine (fonction Mute). Le ou les amplificateur(s) de puissance n'a (ont) pas été correctement raccordé(s) au pré-amplificateur, il(s) est/son hors tension ou défectueux. Les cables de haut-parleurs ne sont pas correctement raccordés aux bornes de raccordement ou sont défectueux.	Démarrez la lecture de la source de signal raccordée. Corriguez les paramètres du Setup du lecteur. Corriguez la liaison de la source de signal. Corriguez la sélection d'entrée (1)(12). Augmentez prudemment le volume (2)(13). Désactiver la mise en sourdine (touche « MUTE » (5)(11)). Vérifiez le raccordement, la disponibilité et le fonctionnement du/des amplificateur(s) de puissance. Vérifiez et serrez les cables de haut-parleurs aux bornes de l'amplificateur de puissance et aux bornes des haut-parleurs.
La reproduction sonore d'un canal de fonctionne pas	L'appareil source n'émet un signal que sur un seul canal. Un des cables de signal entre l'appareil source et le préamplificateur n'est pas correctement fixé ou est défectueux. Un des cables de signal entre préampli et amplificateur n'est pas bien fixé ou est défectueux. Un des cables de haut-parleurs n'est pas correctement raccordé ou est défectueux.	Vérifiez l'appareil source, par exemple avec un autre amplificateur. Vérifiez et serrez ces cables. Vérifiez toutes les prises des amplificateurs. Vérifiez et serrez les cables de haut-parleurs aux bornes de l'amplificateur et aux bornes des haut-parleurs.

RESOLUTION DE PROBLEMES

Symptôme	Cause possible du début	Remède
Mauvaise qualité du son	Les connexions des liaisons par cable sont desserrées, les connexions encrassées ou un cable est défectueux. Une platine tourne-disque a été raccordée sans l'intermédiaire d'un amplificateur phono avec une des entrées de haute niveau de pré-amplificateur.	Vérifiéz les connexions audio et les cables. Raccodéz un préamplificateur phono dans la voie de signal entre le platine et le préamplifi-cateur.
Aucune fonction ne peut être exécutée à l'aide de la télécommande	Absence de piles dans la télécommande, erreur de montage des piles ou les piles sont vides. La trajectorytre entre la télécommande et l'appareil est masquée, la portée de l'appareil est dépassée ou l'appareil est utilisé avec un décalage létalr trop important. L'appareil n'est pas sous tension.	Vérifiéz et replacez les piles si nécessaire. Essayez de diriger la télécommande vers la façade de l'appareil sans obstacle entre les deux, à une distance inférieure à 7 mètres, face à l'appareil sans décalage létalr. Mettez l'appareil sous tension.
Bourdonnement audible des basses	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ».	Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ».

CHARACTERISTIQUES TECHNIQUES

Plage de transmission :

Tension nominale :

Facteur de distorsion :

Sensibilité d'entrée :

Rapport signal/bruit :

Impédance d'entrée :

Alimentation :

Entrées :

Sorties :

Variante de couleur :

Tubes :

20 Hz - 20 kHz

2V

< 0,1% (20 Hz - 20 kHz)

240 mV

90dB

47 kΩ

220-240 V/50 Hz, max. 50W

4×RCA stéreo (LINE IN), 2×XLR stéreo

2x RCA stereo (PRE OUT),

1xXLR stereo (PRE OUT),

1x RCA stereo (REC OUT)

430× 135× 370mm

10 kg

noir/argent

4x12AX7,3x12AU7

GLOSSaire

Sources audio/lecteurs sources

Composants de votre chaîne hi-fi et tous les autres apparèils dont vous pouze écouter le son via le système en les branchant au préamplificateur ou à l' amplificateur intégré. Cela comprend les lecteurs de CD, les lecteurs de DVD, les tuners (radios), les lecteurs de cassettes, les enregistrurs DAT, les ordinateurs personnels, les platines tourne-disque, les lecteurs audio portables et bien d'autres.

Dynamique

Ecart entre les sons les plus faibles et lessons les plus élevés possibles pour les signaux audio (sans distorsion et sans transition à bruit).

Sensibilité d'entrée

Terme désignant la plus petite tension d'entrée qui générale la puissance de sortie maximum quand le volume est reglé au maximum. Exemples: 100 à 500mV (millivolts) pour les entrées à haut niveau, 2 à 5mV à l'entrée phono MM ou 0,1 à 0,5mV à l'entrée phono MC.

Niveau (dB)

Une maniere de représentater toute grandeur physique; mesure usuelle des tensions de signal et du volume. Est indiqué en décibels (dB). On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 Volt (RMS) qui convennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l'amplificateur (seprésentant en général sous la forme de prises RCA) qui sont prévues pour les signaux du lecteur de CD, du lecteur de DVD etc. sont aussi désignées par « entrées de niveau Line » ou « entrées à haut niveau »

RCA

RCA est la désignation française pour les connexions coaxiales RCA, à l'origine l'abréviation de « Radio Corporation of America», le nom d'une société française. Le connecteur comme le cable se compose d'un conducteur interieur en forme de baguette et d'un conducteur extérieur en forme de gaine de cylindre. Un signal audio mono ou un signal videoe peut ainsi être transmis. Comparé au cavaliers XLR, ce type de connexion est également appelé raccordement de signaux asymétrique (unbalanced).

XLR

Egalement appelé : « Liaison symétrique » ou « balanced ». Une fiche de connexion pour apparreils audio. Elle est ronde, d'un diamètre d'environ 1,5 cm et possède trois broches de contact. XLR est une connexion alternative à RCA pour signaux BF dans le domaine professionnelnel audio. Son avantage consiste dans la possibilité de transmission supplémentaire du même signal, cependant modifié (c'est la raison des trois broches), de façon qu'aprèstraitement correspondant du signal dans l'appareil récepteur, les perturbations electromagnétiques induites sur le parcours des cables puisent être éliminées. Le niveau de transmission est en outre plus élevé, les signaux audio transmis sont ainsi moins sensibles aux parasites.

NOTIZEN / NOTES

NOTIZEN / NOTES

Vincent

Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numero de série seouve au dos de l'appareil.

Seriennummer:

Serial number:

Numéro de série:

www.vincent-tac.de
