BEDIENUNGSANLEITUNG DIAMANT WANDERS

Technische gegevens Diamant

Technische gegevens

Gebrauchsanweisung und Installationsvorschriften Diamant Holzofen

DE

Sehr geehrter Kunde,

Herzlichen Glückwunsch zum Kauf Ihres Holzofens, der eine komfortable Wärmequelle ist die Ihnen jahrelang Freue machen wird. Dank seiner einzigartigen Form, ist der Diamant von überall im Zimmer zu sehen.

Bei der Entwicklung diesen Holzofens haben wir besonders auf Gebrauchsfreundlichkeit, Betriebssicherheit und Design geachtet. Der Diamant ist in unserer eigenen Fabrik in Netterden entwickelt, hergestellt und großenteils handgemacht. Bei der Produktion wurden nur die besten Materiale, die den europäischen Normen entsprechen, eingesetzt. Damit gewährleisten wir eine lange Lebensdauer diesen Holzofens.

Im ersten Teil dieser Gebrauchsanweisung geben wir Ihnen Tipps und Hinweise für die richtige und sichere Art ihren Holzofen zu benützen. Im zweiten Teil befinden sich die Installationsvorschriften sowie auch die technischen Angaben diesen Diamant Ofens. Diese sind vor Allem für den Installateur wichtig.

Vor Gebrauch Ihres Holzofens bitten wir Sie die Gebrauchsanweisung sorgfältig zu lessen und sie dann gut zu bewahren. Ihr Installateur braucht weiterecht these Anleitung für die jährliche Wartung Ihres Ofens.

Wir wünschen Ihnen viel Wärme mit ihrem Kauf.

Das WANDERS Team

INHALT

Ihr Diamant auf einen Blick 49
Montage 49
Den Ofen anmachen 49
Das erstemal Heizen 50
Heizmaterial: Holz 50
Die optimale Art zu Heizen 51
Schornstein und Rauchkanal 51
Wartung 51
Brandschutz 52
Garantie 52
Montagevorschriften Diamant Holzofen 53

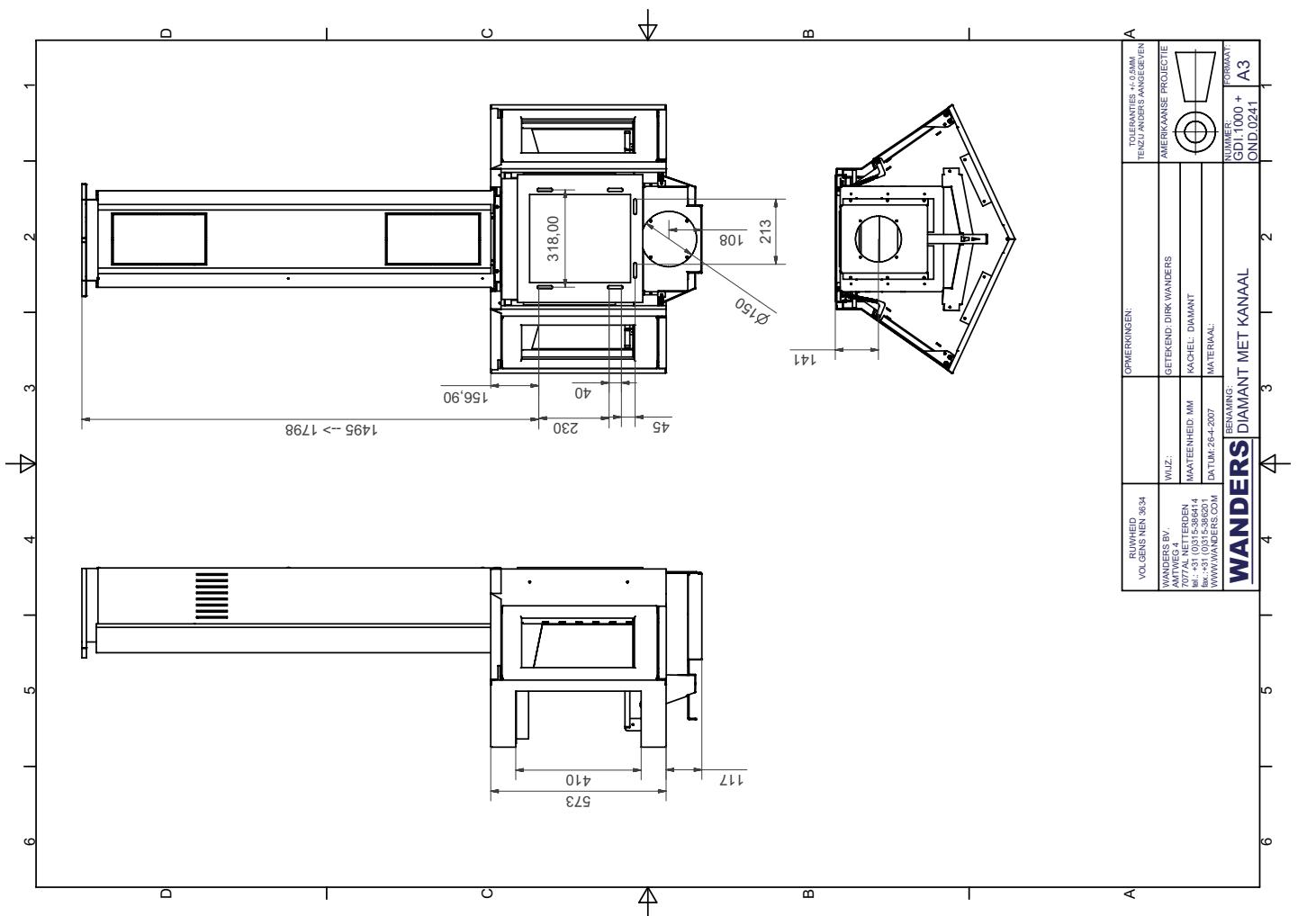

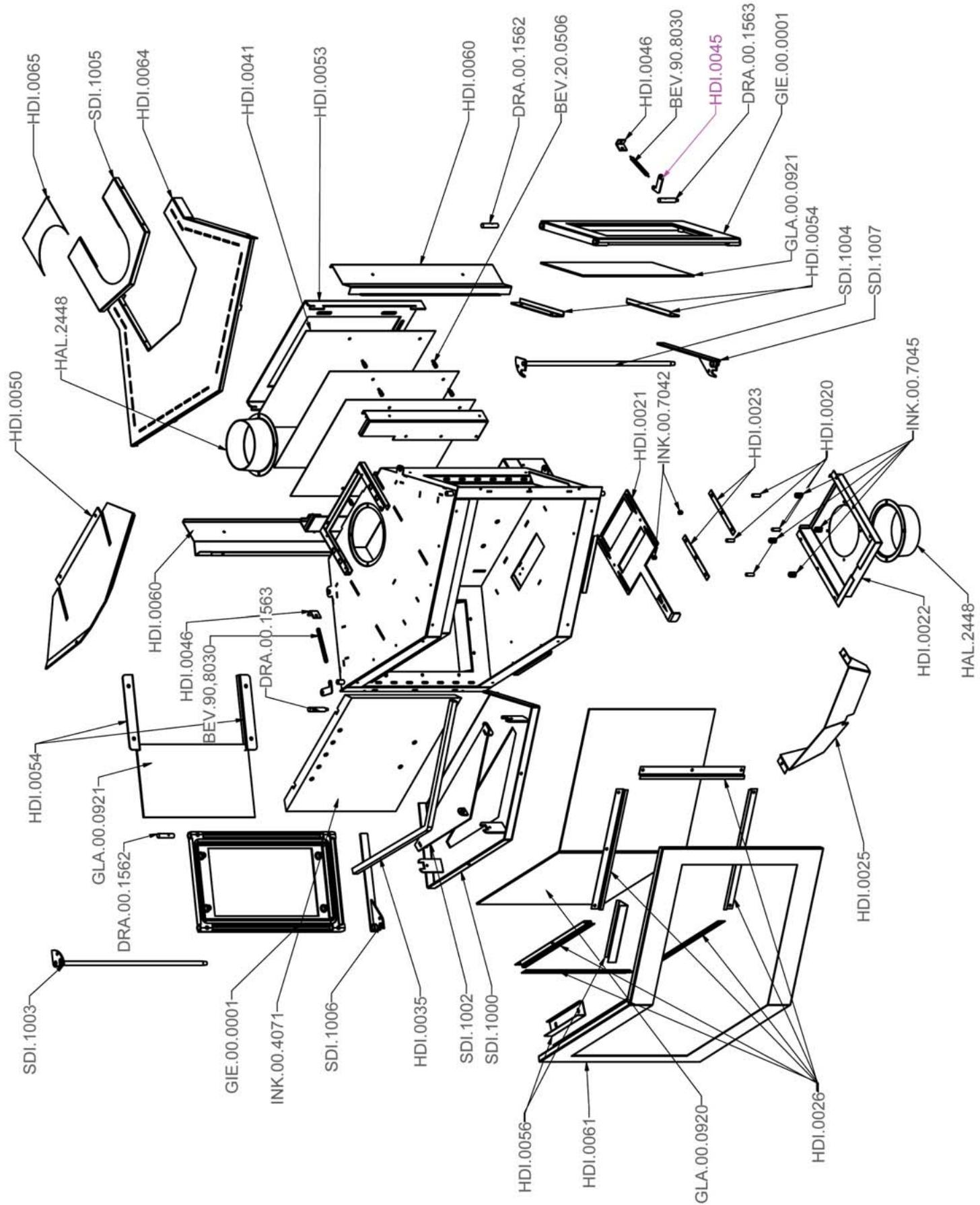

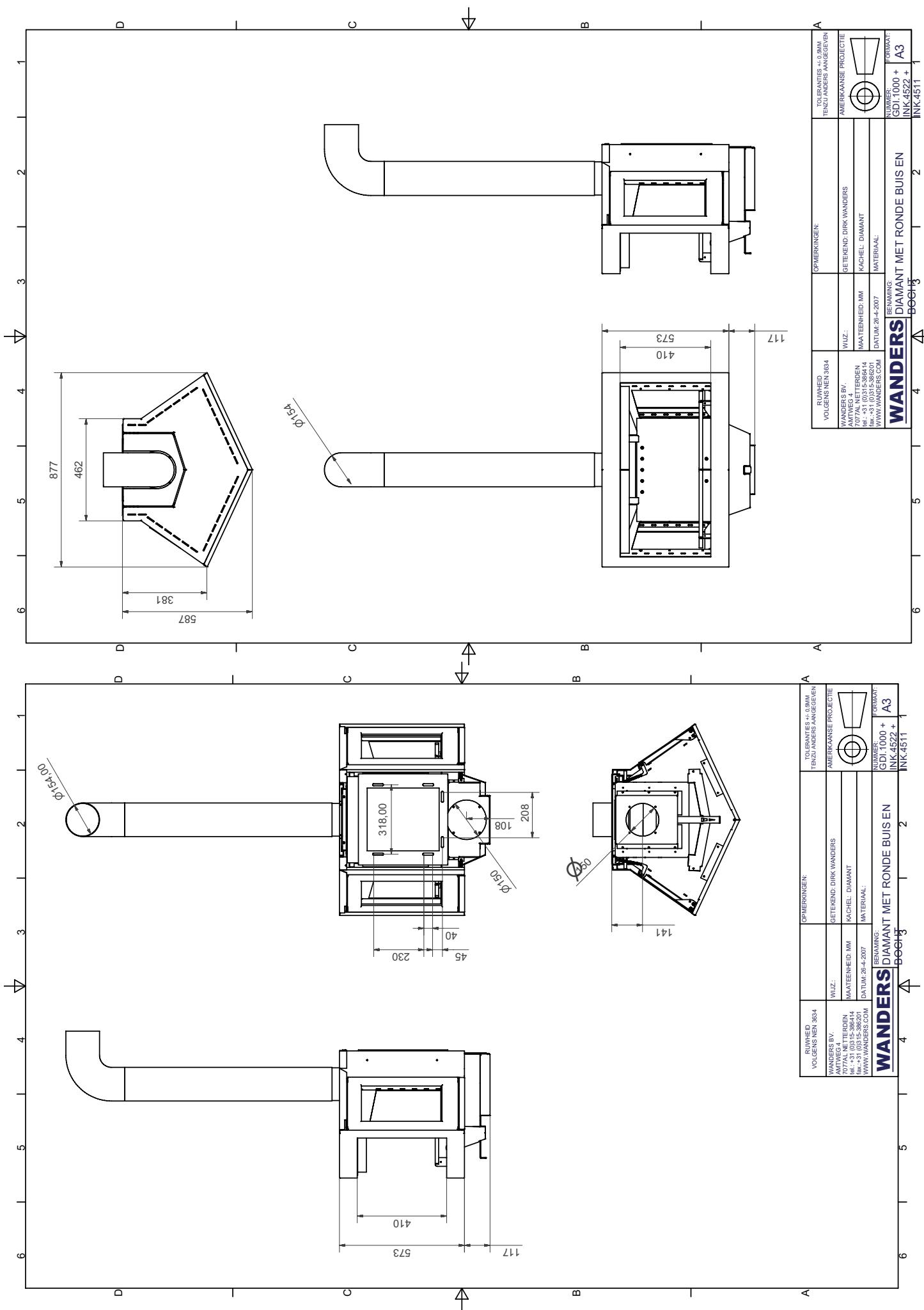

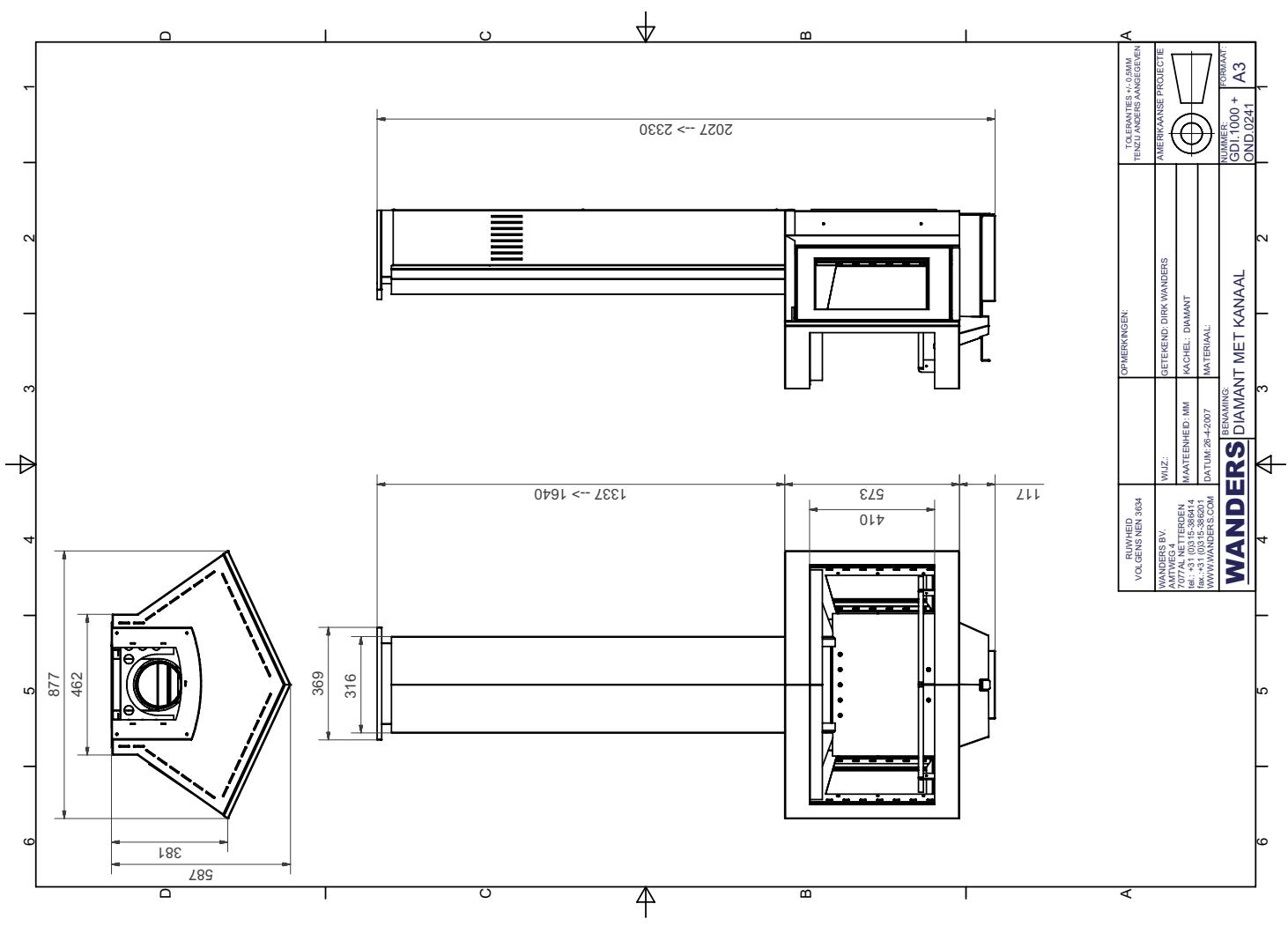

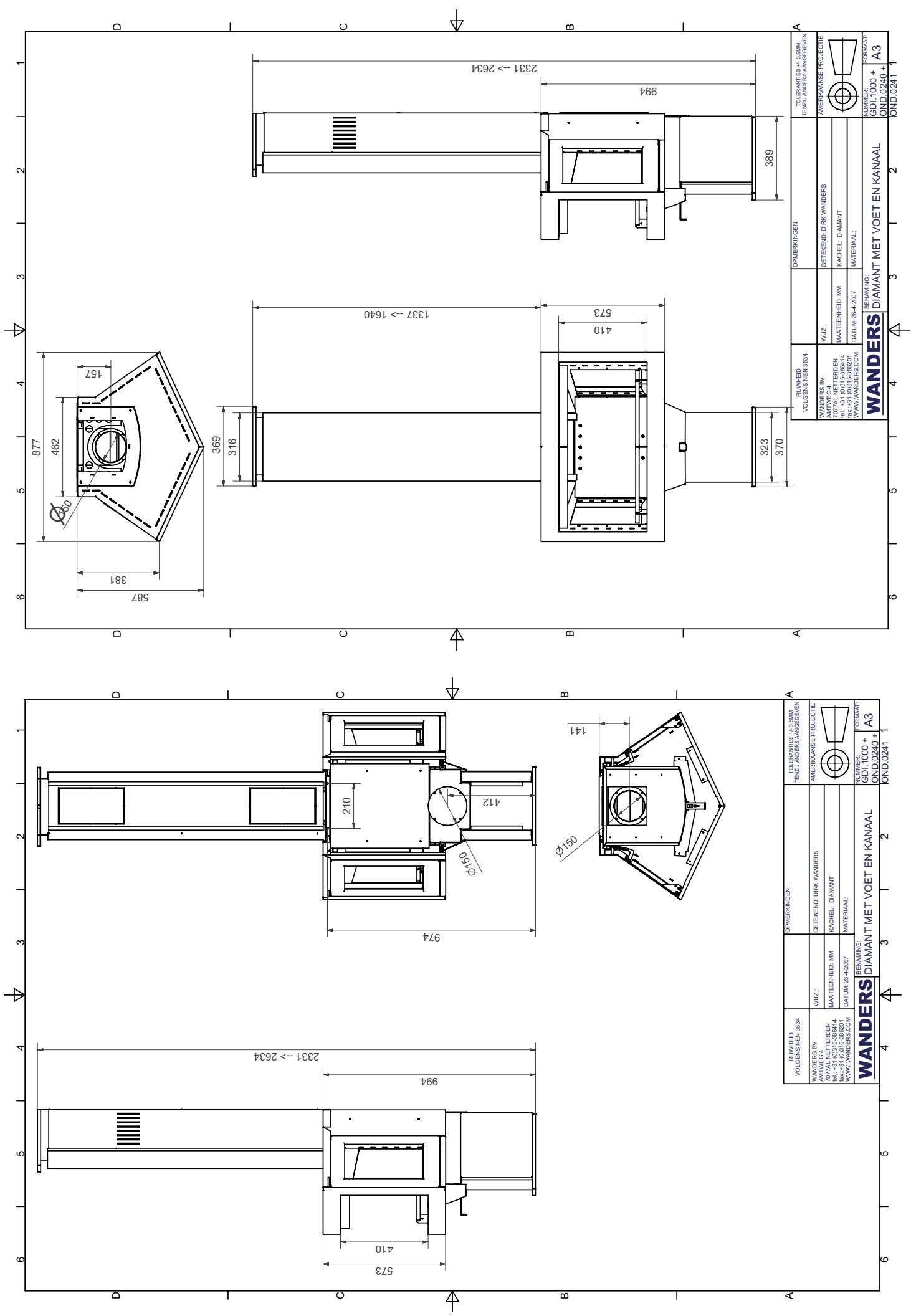

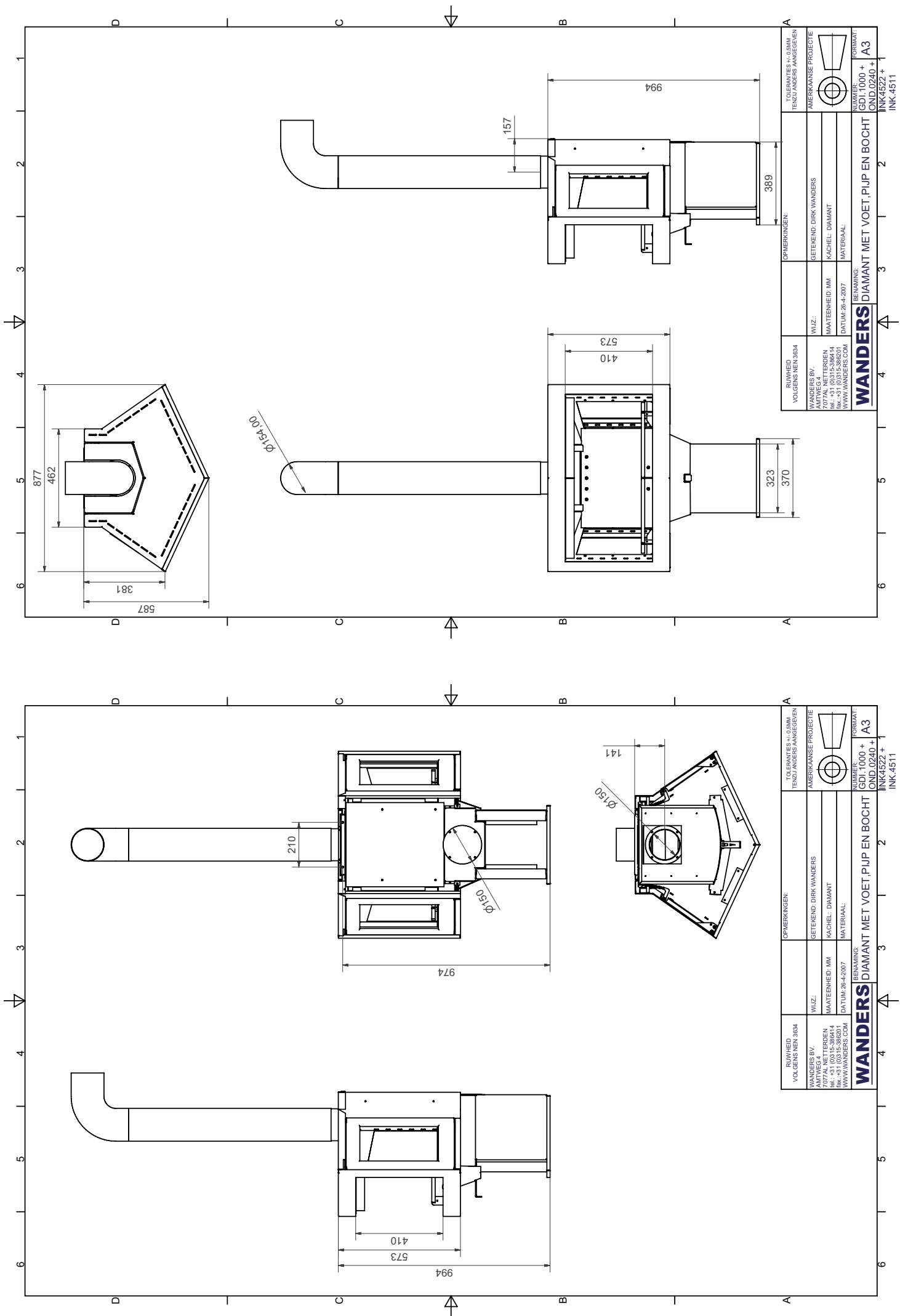

Technische Zeichnungen 61

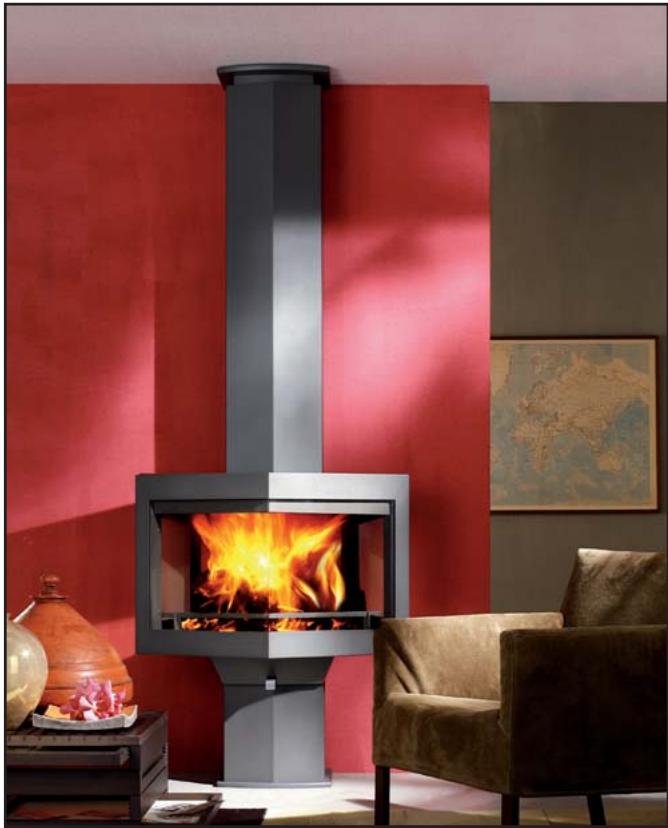

Ihr Diamant auf einen Blick

Der Diamant

Der Diamant ist die Kombination von einer bequemen und effizienten Wärmequelle. Die große Glasflächen strahlen die Wärme des Ofens direkt in die Umgebung, wodurch Ihr Zimmer schnell gemütlich warm wird. Die eingebaute Rauchgas Stauplatte bewirkt, dass die Rauchgase im Ofen umgeleitet werden und zusammen mit der zusätzlichen Nachverbrennung bedeutet dies, dass die Rauchgase better verbrennen und dadurch das Milieu weniger belasten. Mit dem eingebauten Luftungsschieben konnen Sie selbst die Zufuhr von Verbrennungsluft einstellen. So konnen Sie selbst bestimmen, wie stark der Ofen brennt und wie viel Wärme der Ofen abgibt.

Montage

Im Allgemeinen kummert sich der Handler, wo Sie den Ofen gekauft haben, auch um die Installation. Wenn das nicht der Fall ist, beachten Sie, dass die Installation von einem anerkannten Installateur gemacht wird. Ein anerkanter Installateur kann Ohnen auch den korrekten Rat geben, über den Rauchabzugskanal an welchen der Ofen angeschlossen werden muss. Der Anschluss der Holzöfen durch Unbefugte, ist verboten. In dem Fall konnen wir Ohnen die gute Funktion des Diamant Ofens nicht garantieren.

Bei der Installation müssen Sie auch auf die Brandschutzvorrichtung achten. Siehe Seite 52.

Dieser Holzofen ist als Zusammenhang geeignet und kein

Ersatz fur ihre Zentralheziehung.

Ichren Ofen im Herbst oder Ende Winter anmachen

Wenn die Außen- und Raumtemperatur nicht viel verschieden sind, ist einGreater Kaminabzug eine richtige Herausforderung. Früh im Herbst oder Ende des Winters konnen Sie für einenugen Abzug sorgen, indem Sie weniger Holz verbrennen und alle Luftungsöffnungen maximal offen halten. Viel Luftzufahr fordert einechnelle Erwärung und regt einenugen Abzug an. Mit weniger Holz heizen verhindert, dass der Rauch wieder in den Raum stromen kann

Den Ofen anmachen

Der Ofen wird beim anmachen und heizen sehr heißt und braucht mindestens zwei Stunden um abzukühlen. Berühren sie deshalb den Ofen während des Heizens oder bis zwei Stunden danach, nicht ohne Schutz und bedierten Sie den Ofen immer mit Handschuhen, weil Sie sich sonst schwer verbrennen können.

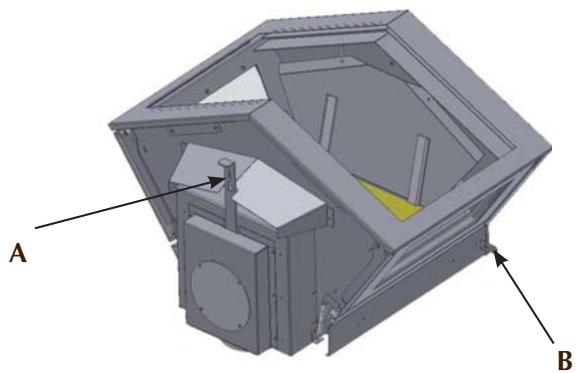

Liftungsschieber (A) und Rauchabzugskanalklappe (B)

Öffnen Sie die Klappe im Rauchabzugskanal. Bringen sie den Luftungsschieber in den maximalen Stand. Die Ofentür öffnen und einige Papierpropfen oder Zündwürfel in den Ofen legen und darauf ein weniger holzstücke. Zünden Sie das Holz an und{lassen die Tur einen Spalt für zusätzliche Luftzuführ offen. Wenn der Ofen richtig brennt, etwa nach fünf Minuten, kann die Tur wieder geschlossen werden. Legen Sie nie mehr als drei Holzscheite auf einem in den Ofen. Sobald der Ofen brennt, geschieht die weitere Luftzufahr von selbst. Achten Sie darauf, dass der Raum immer gute Luftlung hat wenn der Ofen brennt. Wenn sie das Feuer drosseln wollen, schreiben Sie dann erst die Klappe im Rauchgasabzug und schreiben erst danach die Luftzuführ.

Achten Sie auf Fingerabdrücke

Achten Sie darauf, dass Sie die Scheiben des Ofens nicht mit den Fingern berühren. Fingerabrücke brennen in das Glas und können danach nicht mehr entfernt werden.

Es ist verboten, mit flüssigen Stoffen, so wie Benzin und Spiritus, den Ofen anzumachen. Vermeiden Sie, dass im gleichen Raum in welchem der Ofen stehen, eine Abzughaube an ist. Berühren Sie während des Heizens nie die lackierten Teile des Ofens..

Das erstemal Heizen

Verfürbung von Wänden, Decken und Roste

Durch Heizen des Ofens, können Wände, Decken und Roste sich verfahren. Das kommt dazu, dass Staubteilchen im Konvektionsmantel verbrennen. Das ist ein natürlicher Vorgang, wofür WANDERS nicht verantwortlich ist. Um Verfärbung zu minimalisieren, verweisen wir Sie auf den Rat der von der Branche der Kaminöfen gegeben wird. Ihr Installateur kann Sie bereits beraten.

Wenn Sie den Diamant das ersten Mal in Gebrauch gehmen, muss der Ofen „eingebrannt" werden. Das Gerät ist mit einer hitzebeständigen Lackschicht versehen, die bei Temperatur die höher sind als 400^ Celsius, in den Ofen einbrennen. Das geschieht die ersten paar Male, wenn Sie die ersten paar Male heizen, wenn die Temperatur auf mehr als 600^ Celsius steigen. Außer dem kann diese „Einbrennen" einen unangenehmen Geruch mit sich bringen, der aber unschädlich ist. Wir raten Ohnen, den Ofen die ersten 4 bis 6 Mal mindestens 6 Stunden mit nicht zu viel Heizmaterial brennen zu halten. Während des Heizens muss gut geluftet werden. Vermeiden sie, dass, während sie heizen, im selbst Raum eine Abzughaube an ist; Eine Abzugshaubezieht Verbrennungsluft, die der Ofen braucht, weg.

Während des Einbrennens kann sich ein Belag auf Scheiben und Ofentür bilden. Diese Belag kann ganz einfach mit einem feuchten Tuch abgewischt werden, wenn der Ofen wieder kalt ist. Sie können auch spezielles Reinigungsmittel für keramische Kochplatten benützen. Berühren sie die Scheiben, ach dem Reinigen, nicht mehr. Fingerabdrücke brennen in das Glas und{lassen sich nicht mehr entfern.

Neubauwohnung oder vor kurzem renoviert?

Warten sie sechs Wochen mit heizen in einer Neubauwohnung die vor kurzem fertig gestellt wurde, oder einem Raum der stark renoviert

wurde. In den Wänden und Decken befinden sich noch Gase, Weichmacher und Feuchtigkeit von den Stuck- und Malerarbeiten. Durch die warmen Luftströme können sich die vielen Staubteilchen im Raum verfüllen und sich auf Wände und Decken festsetzen. Auch die noch vorhandene Feuchtigkeit in Wänden und Decken erwartt sich und kann gelbe Flecken verursachen.

Heizmaterial: Holz

Holzart	Trocknungsszeit
Kiefer, Pappel	1	Jahr
Linde, Weide, Tanne, Birke, Esche, Erle	1,5	Jahr
Obstbäume, Buche	2	Jahr
Eiche	2,5	Jahr

Der Diamant kann nur mit Holz beheizt werden. Legensie ne mehr als 3-4 Kg Heizmaterial in den Ofen. Benützen Sie immer sauberes, gehacktes Holz das genügend trocken ist. Die Trocknungszeiten sehen Sie in der Tabelle oben. Feuchtes Holz brennt schlecht und erzeugt übermöig viel Rauch. Dadurch konnen die Scheiben des Ofens vom Russ schwarz werden. Russ kann sich auch im Rauchabzugkanal festsetzen, was die Möglichkeit auf einen Schornsteinbrand erhöht.

Was tun wenn es einen Schornsteinbrand gibt?

Bei einem Schornsteinbrand müssen sie sofort das Ventil im Schornstein und alle andere Luftzufuhrkanä schließen. Die Feuerwehr anrufen. Nach dem Löschen muss der Schornstein und der Ofen von ihrem Installateur überprüft und neu zugelassen werden.

Frisches feuchtes Holz enthalt noch ungebähr 50% Feuchtigkeit. Nach einer Trocknungszeit von einem Jahr, enthalt gespaltetes Holz noch 20% Feuchtigkeit. Nach zwei Jahren Trocknung ist der Feuchtigkeitsgehalt auf 12 bis 15% gesunden. Trockenes Holz gibt eine einzene Flamme und so gut wie kein Rauch ab. Während des Verbrennens kann man das Holz prasseln horen. Feuchtes Holz erzeugt ein zischendes Gerausch, viel Rauch und eine petite Flamme. Die Freude am Heizen und die Nutzleistung werden stark beeinträchtigt.

Gebrauchen sie in Ihr dem Ofen keine Holzblöcke die Paraffin enthalten. Wenn die Ofentür geschlossen ist schmilzt das Paraffin zu schnell aus den Holzblöcken. Die verschmutzten Rauchgase die dadurch entstehen, bilden einen Niederschlag auf der Scheibe der Ofentür, brennen ins Glas und können dann nicht mehr entfern't werden.

Gebrauchen sie kein gestrichenes, imprägniertes, verleimtes oder anderweitig bearbeitetes Holz. Die Rauchgase sind sehr schädlich für das Milieu und konnen ihren Ofen antasten. Es ist auch verboten darin Plastik oder anderen Abfall, wegen der giftingen Rauchentwicklung, zu verbrennen.

Holzarten und Lagerung

Alle Arten sauberes, gespaltetes und trockenes Holz konnen als Heizmaterial gebraucht werden. Harte Holzarten, sowie Eiche, Buche und Birke brennen langsam, geben viel Wärme ab und bildenleitung Holzkohle. Weichere Holzarten, sowie Kiefer, Tanne und Poppel erzeugen mehr Flammen aber weniger Wärme und weniger Holzkohle. Holz wird am Besten an einer windigen Stelle, aber gut vom Regen geschützt, gelagert. So trocknet das Holz auf natürliche Art. Stapeln Sie die Holzblöcke auf einer alten Palette oder auf einem Rost. So kann das Holz auch von unter trocknen und bleiben die untersten Holzblöcke trocken.

Die optimale Art zu Heizen

Die Öfen von WANDERS sind so entworfen, dass sie die Beste Nutzleistung erzeugen. Ein gut beheizter Holzofen kann eine Nutzleistung von etwa 75% erreichen. Dadurch verbrauchen Sie weniger Holz um genauso viel Wärme zu erzeugen. Darüber hinaus, verursacht ein gut beheizter Öfen weniger Verschmutzung durch Rauch. Hier einzel Tipps für viel Freude am Heizen:

• Heizen sie ihren Ofen immer mit geschlossener Tur. Dadurch liegt die Nutzleistung 8- bis 10-mal höher. Wenn die Ofentür auf ist, saugt der Kamin mehr Luft, als für eine gute Verbrennung nötig ist, an. Die relativ kalte Luft kühlt auch das Feuer. Gleichzeitig wird auch Feuerschaden durch heraussprühende Funken, vor allem bei Nadelholz, vermieden.
• Legen sie nie mehr als 3 Holzsche auf das Feuer. Viel Heizmaterial verhindert eine effiziente Verbrennung und belastetURNtig das Milieu.
• Lüften Sie gut den Raum wenn sie heizen. Ein prasselndes Holzfeuer hat einen minimalen Verbrauch von 25 Kubikmeter Luft pro Stunde. Machen Sie eine Abzugshaube an, wenn im gleichen Raum ein Ofen brennt.
• Vorsicht bei windstillem und nebligem Wetter. Bei windstillem Wetter gibt es beinahe keinen Zug um Kamin. Weil Rauch schwerer ist als Luft, ist es möglich, dass der Rauch in den Raum strömt. Bei Nebel kühlt kann der Rauch aus dem Schornstein sehr}schnell abkühlen und fallen und damit in der Umgebung hinterlich sein.
• Löschen Sie nie das Feuer mit Wasser, sondern

lassen es von selbst ausgehen. Die Materiale im Ofen können sich sonst durch den plötzlichen Temperaturunterschied verformen oder reißen.

• Wenn Sie das Feuer drosseln wollen, müssen sie erst die Rauchgasabzugsklappe schlieben und danach dann die Luftzufahr.

Schornstein und Rauchkanal

Der Schornstein ist der wichtige Teil Ihres Holzofens; Der korrekte Schornstein verhindert dass Rauch in den Raum strömt, sich ein Belag auf der Scheibe bildet und schlechte Verbrennung. Bevor Sie den Ofen montieren, muss Ihr Handler oder ein anerkanter Schornsteinfeger den Schornsteinkanal über dieGPCa kontrlieren ob er mindestens einen Durchmesser von 150 Millimeter hat und ob der Kanal sauber, glatt und dicht ist.

Schornstein mit gutem Zug

Warme Luft will steigen. Auf diesen Prinzip Funktioniert jeder Schornstein. Was darauf hilt, ist dass der Wind auch noch die Luft von der Schornsteinausmündung „weg saugt".

Manchmal kann aber ein Fallwind die umgekehrte Wirkung haben und die Luft in den Schornstein blasen. So kann auch eine relativ schwere Nebelluft den gutezug im Schornstein hemmen. Auch ein zu länger Rauchkanal mit rauer Oberfläche und zuvielen Biegungen ergibt diese Wirkung. Bei einem natürlich schlechten Zug kann Sie der Installateur über den Gebrauch eines Ventilators im Rauchkanal aufklären

Wartung

Kleine Wartung

• Wir raten Ihnen, eine zwei bis drei Zentimeter dicke Schicht Asche liegen zu halten. Dies gewährt einen Schutz für die Feuerstelle.
• Reinigen sie den Ofen an der Außenseite mit einem feuchten, nicht fusselndem, Tuch. Benutzen Sie keine beîbende Putz- oder Scheuermittel.
• Reinigen Sie den kalten Scheiben mit einem Putzmittel für Keramikkochplatten. Berühren sie dann das gereinigte Glas nicht mehr mit ihren Fingern. Fingerabdrücke brennen ins Glas.
• Schmieren Sie ab und zu die Scharniere der Ofentür.

Benutzen sie keine beibenden Putz- und Scheuermittel im ihren Ofen zu pflegen.

Außer Gebrauchnahme

• Schließen Sie die Tur und Luftzufuhr im Sommer
• Legen Sie Feuchtigkeitsabsorbierendes Salz in den Ofen, wenn dieser in einem feuchten Raum liegt.

Jährliche Wartung

• Mit Bezug auf Brandschutz und eventuell einer Brandschutzversicherung, müssen Sie den Schornstein jährlich durch einen anerkannten Schornsteinfeger fegen halten.
• Lassen sie jährlich den Rauchgasabzug und die Verbrennungsluftzuführ des doppelwandigen Rauchkanalsystems auf Undurchlüssigkeit prufen.
• Lassen Sie jährlich das gesamte Kanalsystem, einschliesslich der Durchfuhr durch das Dach oder der Fassade und deren Ausmündungen kontrollieren.
• Lassen Sie jährlich die Funktion der Schieber und/oder Klappen kontrollieren.
• Lassen sie jährlich all Dichtungen von Turen und Glasscheiben auf Verschleiberscheinungen prufen.

Brandschutz

Mit einem Holzofen von WANDERS haben Sie eine bequeme und sichere Wärmequelle im Haus. Der Brandschutz fängt schon bei der korrekten Montage und einem gut Funktionierendem Rauchgasabzug an. Ihr Installatur muss sich deshalbandieMontagevorschriften, sowie auf Seite 53 und folgende Seiten beschreiben, halten. Für sicheres Heizen sind auch folgende Punkte wichtig:

1. Beheizen Sie den Ofen soviel wie möglich mit geschlossener Tur. Dadurch wird die Nutzleistung erhöht und es ist auch better für das Milieu.
2. Verhindern Sie, dass keine Kinder oder hilfsbedürftige Personen in die Höhe des Ofens kommt und让他们 sie nicht allein wenn der Ofen brennt. Gebrauchen Sie eventuell einen Kaminvorsatz.
3. Giessen oder legen Sie keine brennbaren material in den Ofen. Dadurch kann der Ofen unwiderruflich beschädigt werden.
4. Wenn der Boden um den Ofen herum aus brenbarem Material ist, benutzen Sie dann eine feuerfeste Bodenplatte. Die Bodenplatte muss mindestens eine Grüße von:

-an der Vorderseite der Tur: 50 cm ab Außen
seite des Ofens
- an den Seiten derTür: 30 cm Außenseite des ab Ofens

1. Bringen Sie keine brennbare Materiale, zum Beispiel Gardinen, Holzgegenstände (Schränke, Gemälde) in der Höhe des Ofens oder des Rauchkanals an. Halten sie mindestens einen Abstand von 80 Zentimeter gemessen ab der Außenseite des Ofens und des Kamins, ein.

2. Bekleiden Sie nie den Kamin mit brennbarem Material (z.B. Tapete).

3. Beachten Sie die Punkte die unter dem Abschnitt „Optimale Art des Heizens" auf Seite 51 beschrieben sind.
4. Lassen Sie den Ofen nur durch einen anerkannten Installateur mit originalen Ersatzteilen reparieren.

Garantie

Auf ihren Diamant gibt Ohnen WANDERS Metaal-producten B.V. in Netterden 5 Jahre Garantie ab Kaufdatum, vorausgesetzt dass der Ofen korrekt installiert und gemäß den Anweisungen in dieser Gebrauchsanweisung benutzt wurde. Unter diese Garantie fallen alle Mängel die auf Material- oder Konstruktionsfehler zurückzuführen sind. In diesen Fälle erhalten Sie gratis neue Ersatzteile. Der Arbeitslohn und andere Kosten fallen nicht unter die Garantie. Fehlerhafte Teile können Sie franco an WANDERS Metaalproducten B.V. Amtweg 4, 7077 AL Netterden (Holland) schicken.

Vor Montage des Ofens müssen Sie kontrollieren ob das Gerät keine sightbaren Schäden aufweist. In dem Fall müssen Sie das Gerät nicht akzeptieren, müssen aber mit ihren Lieferanten Kontakt aufnehmen.

Nicht unter die Garantie fallen: Störungen die durch nicht sachgemäßen Gebrauch entstanden sind; nicht strikte Befolgung der Installations- und Bedienungsvorschriften; Montage durch einen nicht von WANDERS anerkannten Installateur, Vernachlässigung des Ofens und bei einem Wechsel des Besitzers. Die Garantie verfällt auch, wenn verkehrtes Heizmaterial benutzt wurde.

Für folgenden Zubehör gilt eine Garantiefrist von 1 Jahr: alle gusseisernen und vermiculit Teile, das elektrische Zubehör, und der Lack.

Wanders ist nicht verantwortlich für eventuelle Risse im Feinputz und Verfährungen der Wände, Decken und/oder Roste nach Heizen des Ofens. Verfährungen können entstehen weil Staubteilchen im Konvektionsmantel verbrennen. Um eventuelle Risse im Feinputz und Verfährungen zu minimisieren, verweisen Sie auf den Rat der von der Branche für Kaminöfen gegeben wird. Ihr Installateur kann Sie darüber informieren.

Reklamationen werden erst dann behandelt, wenn die Verkaufsfirma, der Installateur eine Reklamation, zusammen mit einer Kopie des Kassenzettels mit Kaufdatum, eingereicht hat. Reparaturen berechtigennicht zu einer Veränderung der Garantie. Alle Folgeschäden sind ausgeschlossen.

Montagevorschriften Diamant Holzofen

Allgemeine Anweisungen	53
Vorbereitung	53
Installation	54
Reparaturen	57
Technische Angaben Diamant	58

Allgemeine Anweisungen

Der Diamant ist gemäß der internationalen Norm EN 13240 und außer dem gemäß einer zusätzlichen Norm für optimales milieu-freundliches Heizen bezüglich Rauchgas Ausstoss (Art. 15a B-Vg des BmfWA) geprüft. Der Ofen kann an einen Rauchkanal mit mehreren Öfen angeschlossen werden. Das Rohr des Rauchgasabzugs hat einen Durchmesser von 150 Millimeter.

Der Ofenarf nur durch einen anerkannten Installateur und gemäß den unten beschrieben Installationsvorschriften montiert werden. Dabei müssen auch die nationalen und ortlichen Gesetze und Vorschriften für Installation und Gebrauch von Holzöfen beachtet werden. WANDERS bietet keine Garantie bei unvollständig oder nicht korrekt angeschlossen oder installiertem DIAMANT.

Der Ofenarf nicht montiert werden in:

• Allgemein zugängliche Galerien und Gänge
• Treppenhäuser, außer in Gebäuden mit nur zwei Stockwerken
• In Räumen, in welchen leicht entflammbare oder

Dachneige x großer als 23^

explosive Stoffe verarbeitet werden.

• In Räumen in welchen sich eine Abzughaube oder ein mechanisches Absaugsystem befindet, außer dann wenn die Luftzuführ direkt von außen geholt wird sodass die Verbrennung ohne Gefahr geschehen kann.

Vorbereitung

Der Rauchabzugkanal

Bevor der Ofen montiert werden kann, müssen folgende Punkte beachtet werden:

• Wenn der Ofen an einen schon bestehenden Rauchabzug angeschlossen werden soll, dann muss dieser erst durch einen anerkannten Schornsteinfeger fachkundig gefegt und kontrolliert werden. Eventuell vorhandene Ventile müssen halten.
• Der Rauchgasabzug des Ofens muss ohne Umwege direkt an den Rauchgaszugskanal angeschlossen werden.
• Der Unterdruck im Rauchabzugkanal muss mindestens 12 Pa oder 0,12 mbar detragen.

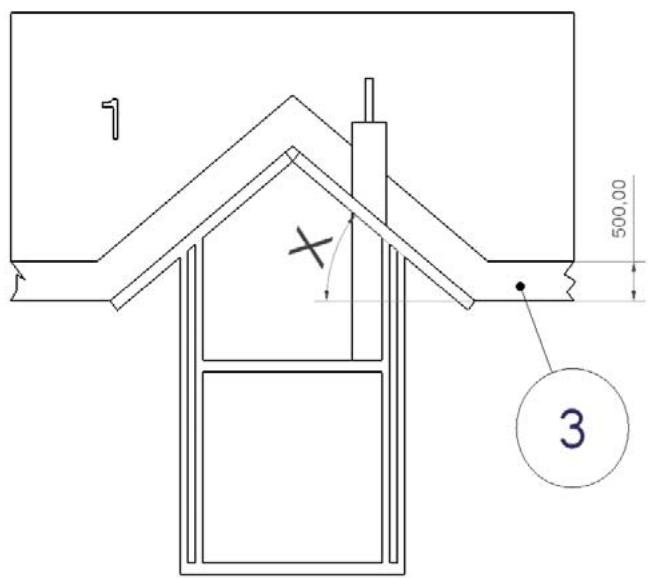

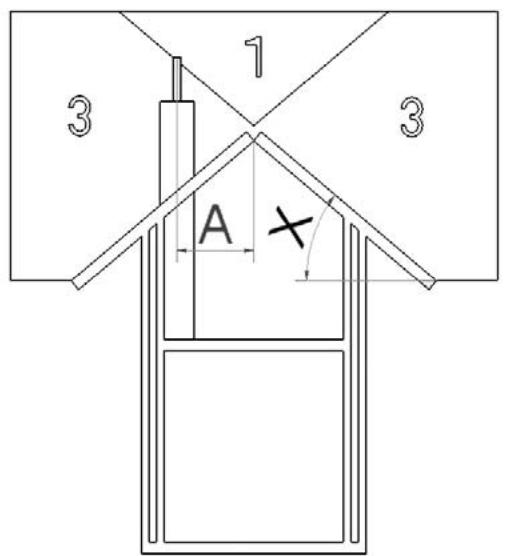

• Der Rauchabzugskanal muss immer in 1 ausmüssen. Siehe unterstehende Skizzen und Tabellen.

Dachneige x kleiner als 23^

Schornsteinhöhe über Dach auf horizontalem Abstand A ab dem Giebel
Dachneige X	Horizontaler Abstand A ab Giebel in Meter
	Im Giebel	0,5 m	0,75 m	1 m	1,25 m	1,5 m	2 m	3 m	4 m
\( 25^{\circ} \)	0,5	0,75	0,85	1,0	1,1	1,2	1,6	2,5	3,3
\( 30^{\circ} \)	0,5	0,85	1,2	1,6	2,0	2,4	3,2	4,9	6,5
\( 35^{\circ} \)	0,5	1,0	1,8	2,4	3,0	3,6	4,8	7,3	10
\( 40^{\circ} \)	0,5	1,2	2,4	3,2	4,0	4,8	6,4	10	13
\( 45^{\circ} \)	0,5	1,5	3,0	4,0	5,0	6,0	8,0	12	16

• Der Schornsteinkanal muss bei der Montage sauber und ohne Behinderung einen Durchmesser von 150 mm haben.
• Eventuelle Biegungen im Rauchabzugskanal * dürfen nicht mehr als 45 Grad betragen.
• Sie müssen sicheren stellen, dass der Rauchabzugskanal die Rauchgase gut genug und auf sichere Weise abziehen kann.
• Für die Berechnung des Rauchgasabzugkanals finden Sie die Werte unter den Technischen Angaben auf Seite 54.

Brandschutzvorrichtung

Im Zusammenhang mit Brandschutz ist es wichtig, dass Sie die unter erwähnten Vorschriften beachten, bevord der Ofen montiert wird.

1. Wenn der Fußboden um den Ofen herum aus brennbarem Material ist, dann müssen Sie eine feuerfeste Bodenplatte benutzen. Die Bodenplatte muss mindestens eine Gröse haben:
2. an der Seite der Tür: 50 cm ab der Außenseite des Ofens
3. an den Seiten: 30 cm ab der Außenseite des Ofens
4. Halten Sie mindestens 80~cm Abstand zwischen Ofen und brennbaren Materialen ein. Denken Sie darauf an Gardinen, Gegenstände aus Holz (Schränke und Gemälde) und Glasgegenstände. Halten sie den gleichen Abstand vom Rauchabzugskanal ein
5. Holzerne Konstruktion die innerhalb des 80 cm Bereichs des Ofens sind, müssen mit feuerfestem Material verkleidet werden.
6. Wenn der Rauchgasabzug durch die Decke und/oder das Dach führt welche aus brennbarem Material bestehen, müssen diese rundum +80 cm mit feuerfestem Material bekleidet werden. Achten sie hierbei auf Zwischenbalken und eventuell elektrische Leitungen.
7. Zwischen Ofen und tragenden Konstruktionsteilen aus Stahl muss mindestens ein Abstand von 50 cm (rundum) eingehalten werden.

8. Schützen sie alle brennbare Materiale die sich in einem Strahl von 80 Zentimeter der Ofentür befinden Nehmen Sie dazu feuerfeste Materiale.

9. Bekleiden sie den Kamin nie mit brennbarem Material (wie z.B. Tapete)

10. Die Wand hinter dem Kamin muss aus feuerfestem Material sein oder muss damit isoliert werden. Das Isolationsmaterial muss eine Temperatur von 700 Grad Celsius vertragen konnen und eine Dichte von, 80Kg / m^3 haben. Angaben über Isolationsmaterial finden Sie in der Tabelle auf Seite 60.
11. Vermeiden Sie Wärmedurchschlag bei der Montage. Die Wärme die der Ofen ausstrahlt kann durch die Wandziehen. Dies kann)sogar Brand auf der anderen Seite der Wand verursachen.Verhindern Sie dies!

Installation

Der Diamant ist gemäß der internationalen Norm EN 13240 und außer dem gemäß einer zusätzlichen Norm für optimales milieu-freundliches Heizen bezüglich Rauchgasausstoss (Art. 15a B-Vg des BmfWA) geprüft. Der Ofen kann an einen Rauchkanal mit mehreren Öfen angeschlossen werden. Das Rohr des Rauchgasabzugs hat einen Durchmesser von 150 Millimeter.

Zufuhr von Verbrennungsluft

DemOfenmussimmergenüegendfrischeVerbrennungsluft zugeführten werden. Wenn notig, machen Sie eine zusätzliche Öffnung für Luftzufuhr so nah wie möglich bei dem Ofen. Dadurch vermeiden Sie Zugluft. Eine zusätzliche Luftzufuhr ist unbedingt erforderlich wenn:

• Der Raum ein System zur Wärmerückgewinnung hat
• Der Raum ein zentrales Absaugsystem hat
• Eine Abzughaube sich im gleichen Raum befindet

Die Öffnung der Luftzufuhr muss zu schreiben sein, wenn sie durch eine feuerbeständige Wand führt. Wenn mehrere Öfen im gleichen Raum stehen, müssen genügend Lüftungsöffnungen anwesend sein, sodassorgloses Heizen gewährleistet wird.

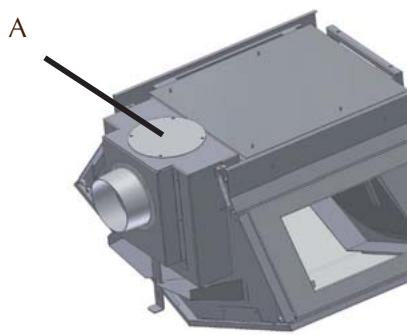

Externalu Luftzufuhr

Das Rohr für die Zufuhr von frischer Luft hat einen Durchmesser von 150 mm. Die Luftzufuhr kann sowohl mit einem Anschluss an der Rückseite als auch an der

Unterseite des Gerätes angebracht werden. Wenn die Luftzufuhr durch eine Feuermauer geführt ist, muss das Rohr mit einem Ventil zu schließen sein. Wenn das Rohr, einschließlich einer Biegung von 90^ , länger als ein Meter ist, dann muss der Durchmesser größter sein.

Anschluss des Ofens

Der Diamant ist ein schwerer Holzofen. Das Standmodell wiegt, einschließlich 2 Meter Rauchgasabzugrohr,

160 Kg. Vergewistern Sie sich, dass die Wand oder der Fußboden worauf der Ofen montiert wird, ohne Probleme das Gewicht traben kann. Bevor Sie den Ofen montieren, befolgen Sie erst die Anweisungen aus dem vorigen Kapitel „Vorbereitung". Schützen Sie ihren Rücken und den Fußboden während der ganzen Montage.

Montage des Standmodells

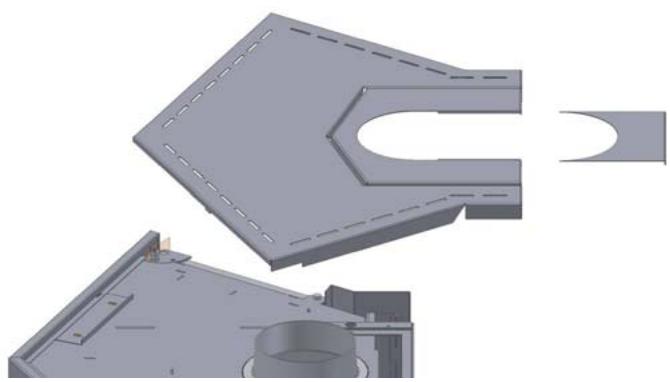

Abb. 1 Entfernen Sie die zweiteilige Oberplatte

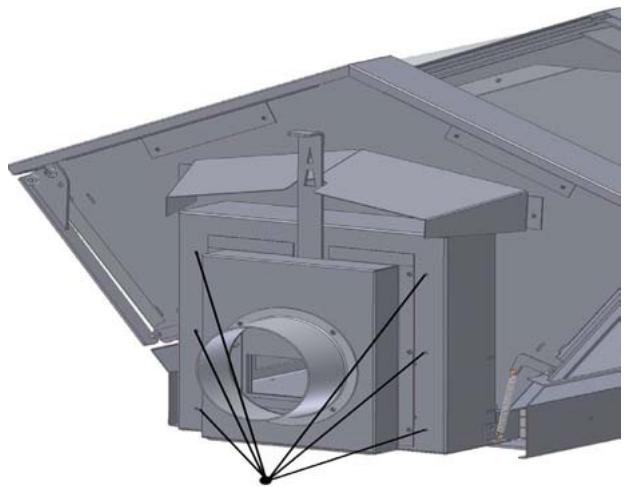

Abb. 2. Entfernen Sie die 6 Schrauben unten

1. Kontrollieren Sie die Wand vor welche der Ofen gestellt wird genügend feuerbeständig ist. Lesen Sie die Angaben im Kapitel „Brandschutz" auf Seite 52.
2. Kontrollieren Sie die Verpackung des Ofens und des Fusses. Montieren sie keinen Ofen oder Fuß, der beschädigt aus der Verpackung kommt. Melden Sie WANDERS eventuelle Schäden.
3. Vorsicht beim Auspacken des Ofens und schützen Sie darauf den Fußboden: die Rohröffnung unter am Ofen hat einen scharfen Rand.
4. Bei der Montage des Standmodells, brauchen Sie den Hängebügel, der unter in der Verpackung liegt, nicht. (Sie können allerdings den Hängebügel als Schablone benutzen für eine eventuelle externe Luftzuführ)
5. Um eventuelle Schäden zu vermeiden, entfernen sie die zweiteilige Oberplatte des Ofens (siehe Abbildung).

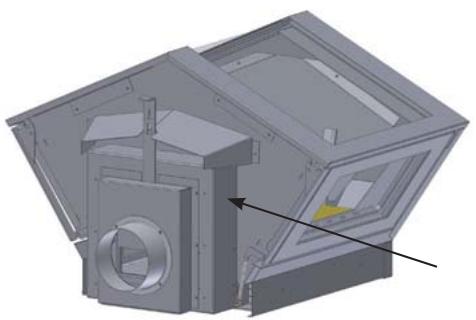

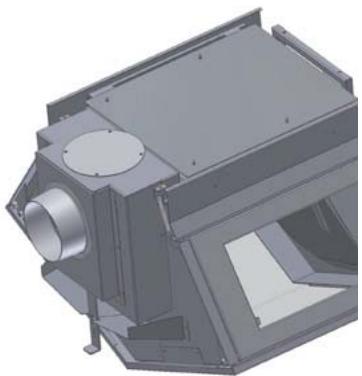

Wenn Sie die externe Luftzufuhr an die Ruckseite möchten, lessen Sieitte die Anleitung davon auf Seite 57)

1. Schützen Sie den Fußboden undkippen den Ofen vorsichtig auf den Rücken.
2. Entfernen Sie die 6 Schrauben an der Unterseite (siehe Abbildung)
3. Nehmen Sie den Fuß aus dem Karton
4. Befestigen Sie den Fuß mit den 6 Schrauben am Ofen.
5. Stellen sie den Ofen vorsichtig wieder auf den gewürschten Platz. Denken Sie darauf an ihren Rücken.
6. Schlieben Sie, wenn gewünscht, ein weiteres Luftungsrohr an (mindesten 150 Millimeter Durchmesser). Benutzten sie darüber den Anschluss auf der Rückseite oder unten.

Abb. 3 Typenplakette auf dem Ofen anbringen

Abb. 4 Rohröffnung und Abdeckplatte auswechselbar

1. Klichen Sie die Vorderplatte des Fußes wieder zurück.
2. Wenn Nötig, befestigen sie den Ofen an der Oberseite and der Wand. Benützen Sie kein Kunststoffmaterial zur Befestigung.
3. Wenn ein Zierrohr gewünscht wird,lesen Sie die Anweisung im Kapitel „Montage Zierrohr"
4. Montieren sie dann den Rauchgasabzug entwassernd.
5. Legen Sie dann zum Schluss die zweiteilige Oberplatte wieder auf den Ofen.
6. Wechseln Sie eventuell die Typenplakette mit einer anderen in der gewünschten Sprache.

Montage des hangenden Wandmodells

Abb. 5 Hangebügel

1. Kontrollieren Sie, ob die Wand, an welche der Ofen gehängt werden soll, feuerbeständig ist. Lesen Sie dazu die Angaben im Kapitel „Brandschutz" auf Seite 52.
2. Kontrollieren Sie die Verpackung des Ofens und des Fußes. Montieren Sie nicht den Ofen oder Fuß wenn er beschädigt ist. Melden Sie WANDERS eventuelle Schäden.
3. Vorsicht beim Auspacken des Ofens und schützen Sie darauf den Fußboden: die Rohröffnung unter am Ofen hat einen scharfen Rand.
4. Entfernen sie die zweiteilige Oberplatte des Ofens (siehe Abbildung), dies um eventuelle Schäden zu vermeiden.
5. Nehmen Sie den Hängebügel aus dem Karton und nutzen die als Schablone. Brechen Sie nach dem die Lascheiben, und die Kanten ab. Montieren Sie den Bägel an die Wand. Benutzen Sie dazu kein Material aus Kunststoff zur Befestigung. Achten sie darauf, dass der Hängebügel genau in der Mitte unter der Abzugsoffnung befestigt ist und dass die Haken nach oben gerichtet sind. Die Bolzen für die Aufhängung dürfen nicht mehr als 10 mm aus der Wand ragen.
6. Wenn gewündt schlieben Sie ein weiteres Rohr, das mindestens 150~mm Durchmesser haben muss, für die Luftzufahr an. Benutzen sie dazu den Anschluss an der Rückseite oder Unterseite des Ofens. Siehe Abb. 4. Für die Montage der externen Luftzufahr auf der Rückseite, siehe den nachsten Paragraph.
7. Hängen Sie den Ofen in den Bügel. Überbelasten Sie nicht ihren Rücken. Um den Ofen weniger schwer zu machen, können Sie vorübergehend die Scheibe und die Feuerplatte entfernen. Und befestigen Sie den Ofen an der Wand.
8. Wenn ein Zierrohr gewünscht wird,esen Sieitte das Kapitel „Montage Zierrohr".
9. Montieren sie den Rauchgasabzug entwassernd.
10. Zum Schluss legen Sie die zweiteilige Oberplatte wieder auf den Ofen.
11. Wechseln Sie eventuell die Typenplakette mit einer anderen in der gewünschten Sprache.

Montage der externen Luftzufuhr

1. Befolgen Sie die Punkte 1 bis 6 des Kapitels Montage des hangenden Wandmodells.
2. Entfernen Sie die Deckplatte der externen Luftzufuhr and der Rückseite des Ofens (siehe Abb.6) und tauschen Sie die beiden Teile aus.
3. Hängen Sie den Ofen in den Bügel (Vorsicht mit ihrem Rücken). Um den Ofen leichter zu machen, konnen Sie

die Scheibe und die Feuerplatte entfernen (siehe Kapitel Reparaturen auf Seite 57).

1. Schieben Sie von Außen das Rohr um die Rohröffnung
2. Machen Sie jetzt weiter mit dem vorherigen Kapitel „Montage des hangenden Wandmodells".

Abb. 6 Deckplatte externe Luftzuführ

Montage Zierrohr

1. Die Verpackung des Zierrohrs kontrollieren. Montieren Sie kein beschädigtes Zierrohr. Melden Sie eventuelle Schäden an WANDERS.
2. Nehmen Sie das Zierrohr und entfernen die vordere Platte indem Sie sie nach oben schiben und zu sich herziehen.
3. Setzen Sie das Zierrohr waagerecht auf den Ofen, schrauben es am Ofen und eventuell an der Wand fest.
4. Montieren Sie das Rauchgasabzugstrohr entwasserend.
5. Montieren Sie jetzt das teleskopische Teil an der Decke und klichen die Deckplatte wieder ein.
6. Entfernen Sie in der Oberplatte des Ofens das Mittelstück indem Sie die 4 Schrauben entfern.
7. Zum Schluss legen Sie die Oberplatte wieder auf den Ofen.

Reparaturen

Auswechseln der Scheibe der Ofentür

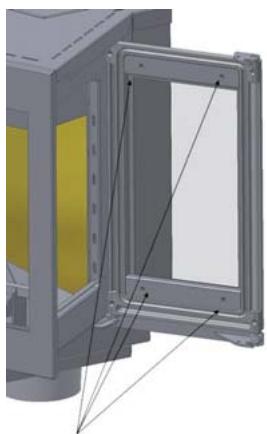

Abb. 7 Enfernen der Glasstreifen

• Öffnen sie die Tur mit der kaputten Scheibe
• Entfernen Sie die Glasstreifen an der Innenseite der Tür (siehe Abb. 7).
• Wechseln sie die Scheibe aus. Vorsicht, das Glas ist scharf.
• Kontrollieren Sie ob die Keramikstreifen noch ganz sind und fest auf der Tür sitzen. Im gegebenen Fall kleben Sie diese wieder mit Silikonkit oder ersetzen Sie sie vollständig.
• Brechen Sie das kaputte Glas vollständig aus und ersetzen es (Vorsicht scharfe Ränder)
• Montieren Sie alles wieder zusammen.

Auswechseln der vorderen Scheibe

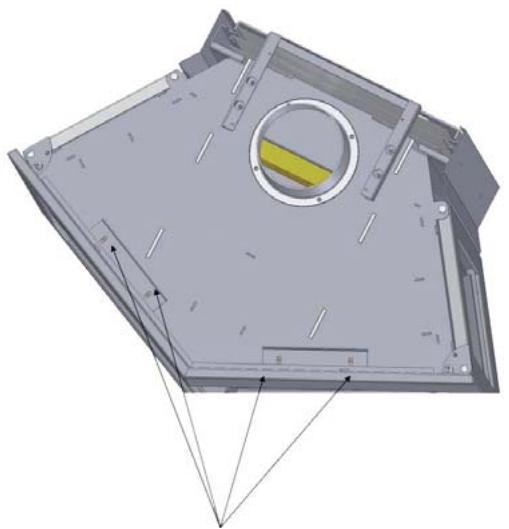

Abb. 8 Oberplatte und Bügel entfernen

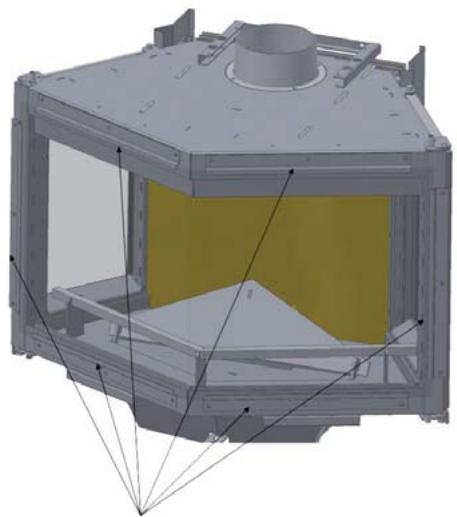

Abb. 9 Glasstreifen entfernen

• Heben Sie die Oberplatte ab und schrauben die zwei Bügel ab (siehe Abb. 8).
• Nehmen Sie die gewöblte vordere Scheibe durch sie nach vorne und leicht nach unten zu haben. Vorsicht: das Glas ist scharf.
• Entfernen Sie die Glasstreifen (siehe Abb. 9).
• Kontrollieren Sie ob der keramische Streifen gut am Ofen festsitzt. Im gegebenen Fall gegebenenfalls kleben Sie diese wieder mit neutralem Silikon fest oder ersetzen Sie sie vollständig.
• Wechseln Sie die gewöblte vordere Scheibe aus. Passen Sie auf die scharfen Ränder auf.
• Montieren Sie wieder alles wie gehabt.

Technische Angaben Diamant

Technische Angaben

Tür Verschluss	Ba	I/II
Nominales Leistung*	8	kW
Rohrdurchmesser Verbrennungsgase	150	mm
Maximale Füllung mit Holz	3	kg
Maximale Füllung mit Braunkohle	3	kg
Inhalt Brennkammer	0,088	m3
Oberfläche Boden der Brennkammer	0,22	m2

*nominate Wärme von 8 KW wird mit einem Schornsteinzug von 0,12 mbar

Heizmaterial, Holzscheite 30 × 10 ~cm

Max. Einlagen	3 Stück
Primäre Luftklappe	max.
Sekundäre Lüftungsöffnung	max.
Brennzeit Heizmaterial	ungebung 1 Stunde

Rauchgaswerte gemäß DIN 4705, DIN 18895 Teil 2

Mit geschlossener Tür	Holz
Rauchgasmenge	8,4	g/s
Rauchgastemperatur	290	°C
Vordruck	0,12	mbar
Nutzleistung	78,9	%
CO op 13% O2	0,07	%
Feinstaub	26	mg/m3
Prüfungs Institut 1625 . Prüfnorm EN13240 . Prüfungsgutachten nr. RRF-400169

Richtwerte für den Inhalt des zu wärmenden Raums:

Nicht alle Räume entsprechen den heutigen Vorschriften betreffend Isolation. Für den Inhalt des zu wärmenden Raums konnen folgende DIN 18893 Werte erwähn't werden.

Bei gänstigen Umständen: berechnet gemäß DIN 4701

Bei weniger gänstigen Umständen 135 m3

Bei ungunstigen Umständen: 95 m3

Für eine kurzfristige Behezung, mit einer Unterbrechung von mehr als 8 Stunden, kann man für den zu wärmenden Inhalt 25% weniger rechnen.

Tabelle für Isolation bei Wanddicke

	Dicke der Wand 10 cm	Isolation	Konvections-Mantel
Schutz der Wand		Rückseite 8 cm
Wände aus brennbaren Baumaterial	X		X
Tragewände aus Stahl	X	Seite 8 cm	X
Einbaumöbel gegen de Ofen	X		X
Einbaumöbel an der Wand hinter den Ofen	X		X
		Unterseite 6 cm
Übrige Wände
Wanddicke < 10 cm	X		X
Wanddicke > 10 cm (kann gemauerte Wand sein)	-		-

Die Tabelle zeigt an, welche Isolationsdicke gewählt werden muss bei welcher Wanddicke um vor Einbauöfen zu schützen.

Tabelle Isolationsmaterial: NB nur das was was im gefärbten Gebiet stehen ist erlaubs

Isolation		Verpackt		Wärmeleitung		Höchste Gebr-auchs Temp.		Dichte
nr	Artikel	nr	Form	nr	verpackt	nr	°C	nr	Kg/m3
10	Mineralwolle	01	Bahren	01	Matten genäht	10	100	02	20
11	Glaswolle	02	Lose Wolle		Matten vernäht	12	120	03	30
12	Steinwolle	03	Wolle	02	Matten vernäht	14	140	04	40
13	Schlacke		Granulat		G. Krumme 2	16	160	05	50
		04	Filz					06	60
		05	Lamellenmatte	10	Splitter		07	70
			Vernähte		G. Krumme 1			08	80
		06	Matten	11	Platten		09	90
		07	Platten		G. Krumme 2			10	100
		08	Schalen			72	720	11	110
		09	Segmente	20	Platten	74	740	12	120
		10	Geflochten		G. Krumme 1	76	760	13	130
				21	Platten
					G. Krumme 2			18	180
		99	Übrige	99	Einzeln	99		99

Suchen Sie sich in der Tabelle das Isolationsmaterial aus. NB: Gruppe 99 ist NICHT zugelassen.

Technische tekeningen / Technical drawings Dessins techniques / Technische Zeichnungen

Type of appliance / Geräte Typ
Type de l'appareil / Tipo di apparecchio
Aparelho modelo / Type apparaat

Serial number / Seriennummer
Nr. de série /Numero di matricola
Série no / Seriennummer

Date of purchase / Kaufdatum
Date de l'achat / Data di acquisito
Data da aquisicao / Aankoop datum

Name / Name / Nom / Nome / Nome / Naam
