BEDIENUNGSANLEITUNG KANDA 50 WANDERS

Gebrauchsanweisung und Montage Vorschriften Kanda

Technische gegevens Kanda

Technische gegevens Kanda

Lamelle mat Schilfers G. kromme 1 Matten verstikt 11 Schilfers

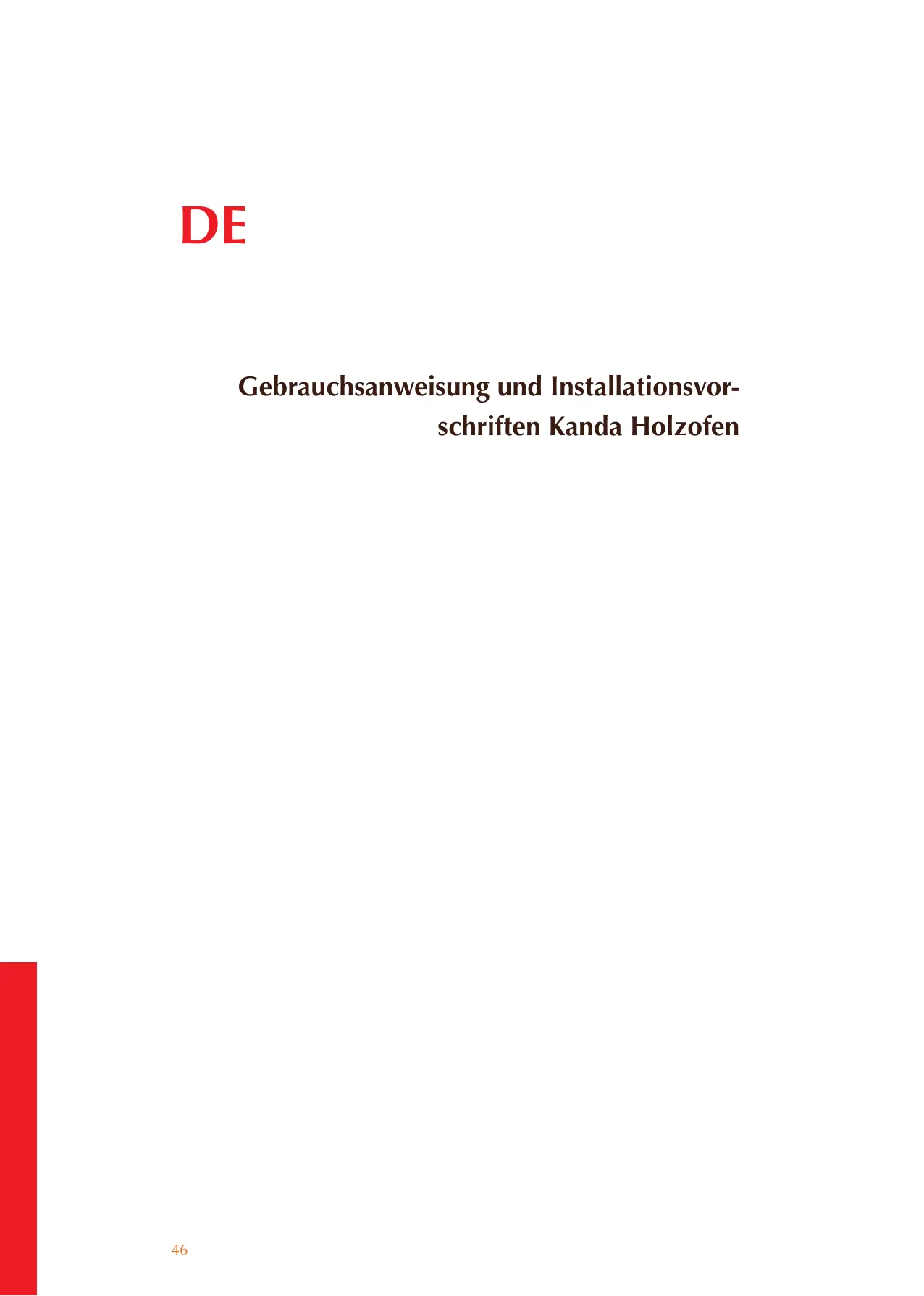

Gebrauchsanweisung und Installationsvorschriften Kanda Holzofen

Sehr geehrter Kunde, Herzlichen Glückwunsch zum Kauf Ihres Holzofens, der eine komfortable Wärmequelle ist die Ihnen jahrelang Freue machen wird. Dank seiner einzigartigen Form, ist der Kanda von überall im Zimmer zu sehen. Bei der Entwicklung dieses Holzofens haben wir besonders auf Gebrauchsfreundlichkeit, Betriebssicherheit und Design geachtet. Der Kanda ist in unserer eigenen Fabrik in Netterden entwickelt, hergestellt und großenteils handgemacht. Bei der Produktion wurden nur die besten Materiale, die den europäischen Normen entsprechen, eingesetzt. Damit gewährleisten wir eine lange Lebensdauer dieses Holzofens. Im ersten Teil dieser Gebrauchsanweisung geben wir Ihnen Tipps und Hinweise für die richtige und sichere Art Ihren Holzofen zu benützen. Im zweiten Teil befinden sich die Installationsvorschriften sowie auch die technischen Angaben dieses Kanda Ofens. Diese sind vor Allem für den Installateur wichtig. Vor Gebrauch Ihres Holzofens bitten wir Sie die Gebrauchsanweisung sorgfältig zu lesen und sie dann gut zu bewahren. Ihr Installateur braucht vielleicht diese Anleitung für die jährliche Wartung Ihres Ofens. Wir wünschen Ihnen viel Wärme mit Ihrem Kauf.

INHALT Ihr Kanda auf einen Blick

Das erste mal Heizen

Die optimale Art zu Heizen

Schornstein und Rauchkanal

Technische Zeichnungen

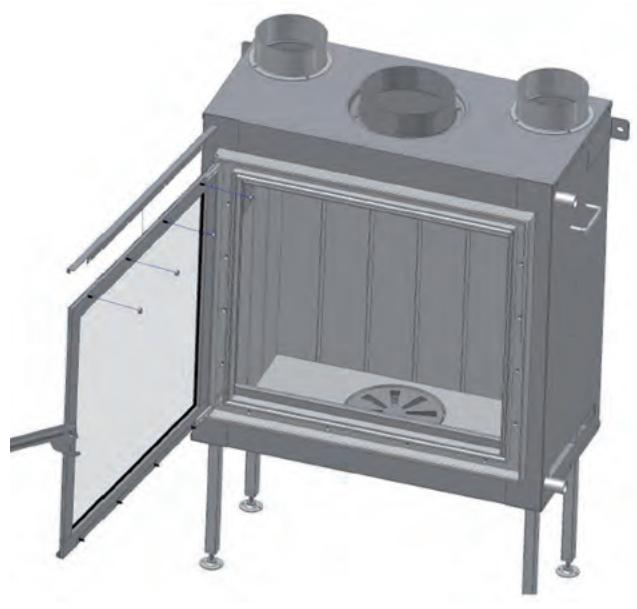

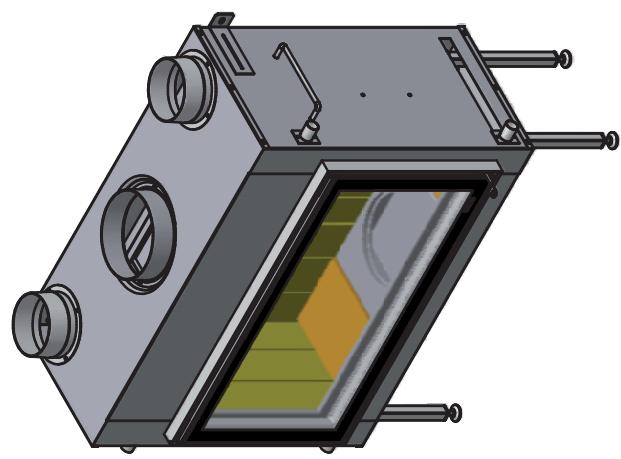

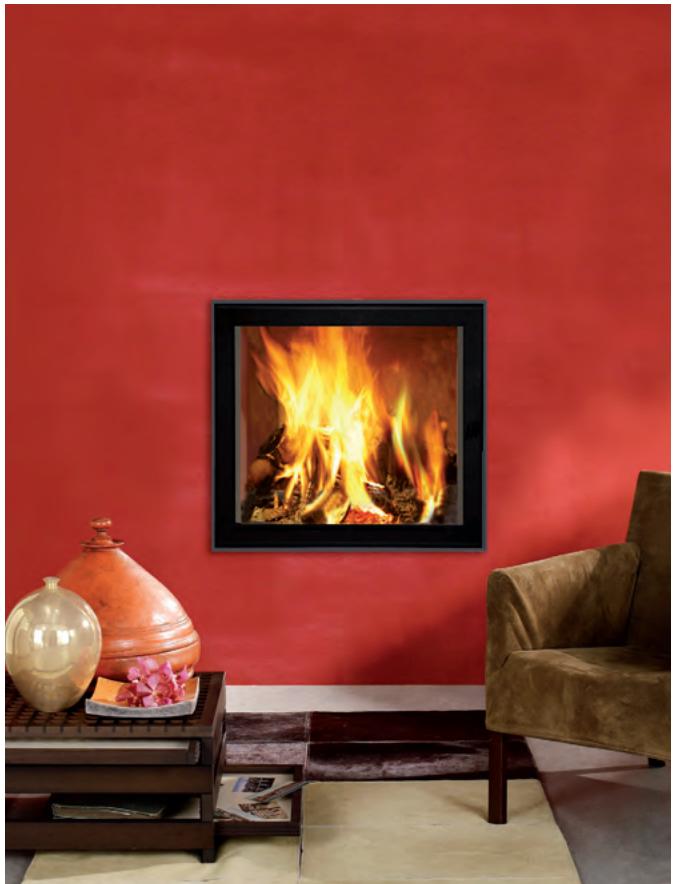

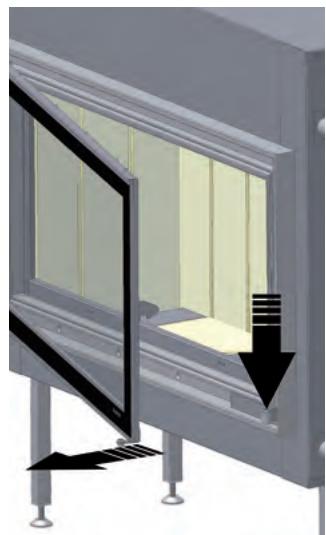

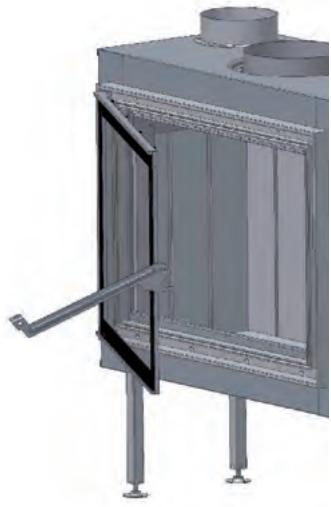

Ihr Kanda auf einen Blick Dieser Holzofen ist als Zusatzheizung geeignet und kein Ersatz für Ihre Zentralheizung. Ihren Ofen im Herbst oder Ende Winter anmachen Wenn die Außen- und Raumtemperatur nicht viel verschieden sind, ist ein guter Kaminabzug eine richtige Herausforderung. Früh im Herbst oder Ende des Winters können Sie für einen guten Abzug sorgen, indem Sie wenig Holz verbrennen und alle Lüftungsöffnungen maximal offen halten. Viel Luftzufuhr fördert eine schnelle Erwärmung und regt einen guten Abzug an. Mit wenig Holz heizen verhindert, dass der Rauch wieder in den Raum strömen kann Den Ofen anmachen Der Ofen wird beim anmachen und heizen sehr heiß und braucht mindestens zwei Stunden um abzukühlen. Berühren sie deshalb den Ofen während des Heizens oder bis zwei Stunden danach, nicht ohne Schutz und bedienen Sie den Ofen immer mit Handschuhen, weil Sie sich sonst schwer verbrennen können. Der Kanda ist eine Kombination von Komfort und effiziente Wärmeabgabe. Der Ofen besteht aus einem Aussenmantel und einem Innenwerk. Demzufolge erwärmt 70% der Wärme schnell Ihre Wohnfläche durch Konvektion. Die überigen 30% der Wärme wird durch Strahlung der Glasoberfläche erzeugt. Durch die eingebaute Rauchgaskehrplatte werden die Rauchgase im Innenwerk rundgeleitet, was zusätzliche Wärme zur Folge hat. Der Kanda Ofen hat zwei Anschlüsse für das Konvektionssystem. Die Zufuhr von Verbrennungsluft wird über die Bedienung der Belüftungsroste reguliert. Öffnen Sie die Ofentür und legen Sie einige Papierknäuel oder Feueranzünder in den Ofen und einige Holzspäne oder Braunkohlebriketts oben drauf. Öffnen. Zünden Sie die Holzspäne oder Braunkohlebriketts an und öffnen Sie die Tür auf einen Spalt, damit zusätzlich Luft zugeführt wird. Nach einigen Minuten schliessen Sie die Tür. Wenn die Späne gut brennen, können Sie zusätzlichen Brennstoff nachlegen. Legen Sie nicht mehr als drei Holzscheite zur gleichen Zeit in den Ofen. Achten Sie darauf, dass immer ausreichend ventiliert wird, wenn Sie den Holzofen brennen. Vergessen sie nicht, den Ascheneimer regelmäßig zu entleeren, um Schäden zu vermeiden. Montage Öfnen der Tür Kanda 70 Kanda 85 Es ist verboten, mit flüssigen Stoffen, so wie Benzin und Spiritus, den Ofen anzumachen. Vermeiden Sie, dass

Im Allgemeinen kümmert sich der Händler, wo Sie den Ofen gekauft haben, auch um die Installation. Wenn das nicht der Fall ist, beachten Sie, dass die Installation von einem anerkannten Installateur gemacht wird. Ein anerkannter Installateur kann Ihnen auch den korrekten Rat geben, über den Rauchabzugskanal an welchen der Ofen angeschlossen werden muss. Der Anschluss der Holzöfen durch Unbefugte, ist verboten. In dem Fall können wir Ihnen die gute Funktion des Kanda Ofens nicht garantieren. Bei der Installation müssen Sie auch auf die Brandschutzvorrichtung achten. Sie Seite 52.

Scheiben und Ofentür bilden. Dieser Belag kann ganz einfach mit einem feuchten Tuch abgewischt werden, wenn der Ofen wieder kalt ist. Sie können auch spezielles Reinigungsmittel für keramische Kochplatten benützen. Berühren sie die Scheiben, ach dem Reinigen, nicht mehr. Fingerabdrücke brennen in das Glas und lassen sich nicht mehr entfernen. Die Innenseite des Ofens ist aus Chamotte. Es ist wichtig den Ofen die Ersten male richtig ein par Stunden auf zu heizen. Dies ist nötig um die Feuchtigkeit in den Steinen zu entfernen. Die ersten malen wird das Fenster dann auch schwarz. Bitte reinigen Sie das Fenster bevor Sie den Ofen wieder benutzen. Heizmaterial: Holz im gleichen Raum in welchem der Ofen steht, eine Abzughaube an ist. Berühren Sie während des Heizens nie die lackierten Teile des Ofens.. Das erste mal Heizen Achten Sie auf Fingerabdrücke Achten Sie darauf, dass Sie die Scheiben des Ofens nicht mit den Fingern berühren. Fingerabdrücke brennen in das Glas und können danach nicht mehr entfernt werden. Wenn Sie den Kanda das erste Mal in Gebrauch nehmen, muss der Ofen „eingebrannt“ werden. Das Gerät ist mit Verfärbung von Wänden, Decken und Roste Durch Heizen des Ofens, können Wände, Decken und Roste sich verfärben. Das kommt daher, dass Staubteilchen im Konvektionsmantel verbrennen. Das ist ein natürlicher Vorgang, wofür WANDERS nicht verantwortlich ist. Um Verfärbung zu minimalisieren, verweisen wir Sie auf den Rat der von der Branche der Kaminöfen gegeben wird. Ihr Installateur kann Sie dabei beraten. einer hitzebeständigen Lackschicht versehen, die bei Temperaturen die höher sind als 400° Celsius, in den Ofen einbrennen. Das geschieht die ersten paar Male, wenn Sie die ersten paar Male heizen, wenn die Temperaturen auf mehr als 600° Celsius steigen. Außerdem kann dieses „Einbrennen“ einen unangenehmen Geruch mit sich bringen, der aber unschädlich ist. Wir raten Ihnen, den Ofen die ersten 4 bis 6 Mal mindestens 6 Stunden mit nicht zu viel Heizmaterial brennen zu lassen. Während des Heizens muss gut gelüftet werden. Vermeiden sie, dass, während sie heizen, im selben Raum eine Abzughaube an ist; Eine Abzugshaube zieht Verbrennungsluft, die der Ofen braucht, weg. Während des Einbrennens kann sich ein Belag auf

Neubauwohnung oder vor kurzem renoviert? Warten sie sechs Wochen mit heizen in einer Neubauwohnung die vor kurzem fertig gestellt wurde, oder einem Raum der stark renoviert wurde. In den Wänden und Decken befinden sich noch Gase, Weichmacher und Feuchtigkeit von den Stuck- und Malerarbeiten. Durch die warmen Luftströme können sich die vielen Staubteilchen im Raum verfärben und sich auf Wände und Decken festsetzen. Auch die noch vorhandene Feuchtigkeit in Wänden und Decken erwärmt sich und kann gelbe Flecken verursachen. Holzart Trocknungszeit Kiefer, Pappel Jahr Linde, Weide, Tanne, Birke, Esche, Erle 1,5 Jahr Obstbäume, Buche Jahr Eiche 2,5 Jahr Der Kanda kann nur mit Holz beheizt werden. Legen sie nie mehr als 1-2 Kg Heizmaterial in den Ofen. Benützen Sie immer sauberes, gehacktes Holz das genügend trocken ist. Die Trocknungszeiten sehen Sie in der Tabelle oben. Feuchtes Holz brennt schlecht und Was tun wenn es einen Schornsteinbrand gibt? Bei einem Schornsteinbrand müssen sie sofort das Ventil im Schornstein und alle andere Luftzufuhrkanäle schließen. Die Feuerwehr anrufen. Nach dem Löschen muss der Schornstein und der Ofen von ihrem Installateur überprüft und neu zugelassen werden. erzeugt übermäßig viel Rauch. Dadurch können die Scheiben des Ofens vom Russ schwarz werden. Russ kann sich auch im Rauchabzugkanal festsetzen, was die Möglichkeit auf einen Schornsteinbrand erhöht. Gebrauchen sie in Ihrem Ofen keine Holzblöcke die Paraffin enthalten. Wenn die Ofentür geschlossen ist schmilzt das Paraffin zu schnell aus den Holzblöcken. Die verschmutzten Rauchgase die dadurch entstehen, bilden einen Niederschlag auf der Scheibe der Ofentür, brennen ins Glas und können dann nicht mehr entfernt werden. Gebrauchen sie kein gestrichenes, imprägniertes, verleimtes oder anderweitig bearbeitetes Holz. Die Holzarten und Lagerung Alle Arten sauberes, gespaltetes und trockenes Holz können als Heizmaterial gebraucht werden. Harte Holzarten, sowie Eiche, Buche und Birke brennen langsam, geben viel Wärme ab und bilden leicht Holzkohle. Weichere Holzarten, sowie Kiefer, Tanne und Pappel erzeugen mehr Flammen aber weniger Wärme und weniger Holzkohle. Holz wird am Besten an einer windigen Stelle, aber gut vom Regen geschützt, gelagert. So trocknet das Holz auf natürliche Art. Stapeln Sie die Holzblöcke auf einer alten Palette oder auf einem Rost. So kann das Holz auch von unten trocknen und bleiben die untersten Holzblöcke trocken. Rauchgase sind sehr schädlich für das Milieu und können Ihren Ofen antasten. Es ist auch verboten darin Plastik oder anderen Abfall, wegen der giftigen Rauchentwicklung, zu verbrennen. Die optimale Art zu Heizen Die Öfen von WANDERS sind so entworfen, dass sie die beste Nutzleistung erzeugen. Ein gut beheizter Holzofen kann eine Nutzleistung von etwa 75% erreichen. Dadurch verbrauchen Sie weniger Holz um genauso viel Wärme zu erzeugen. Darüber hinaus, verursacht ein gut beheizter Ofen weniger Verschmutzung durch Rauch. Hier einige Tipps für viel Freude am Heizen:

• Heizen sie Ihren Ofen immer mit geschlossener Tür. Dadurch liegt die Nutzleistung 8- bis 10-mal höher. Wenn die Ofentür auf ist, saugt der Kamin mehr Luft, als für eine gute Verbrennung nötig ist, an. Die relativ kalte Luft kühlt auch das Feuer. Gleichzeitig wird auch Feuerschaden durch heraussprühende Funken, vor allem bei Nadelholz, vermieden.

• Legen sie nie mehr als 3 Holzscheite auf das Feuer. Viel Heizmaterial verhindert eine effiziente Verbrennung und belastet unnötig das Milieu.
• Lüften Sie gut den Raum wenn sie heizen. Ein prasselndes Holzfeuer hat einen minimalen Verbrauch von 25 Kubikmeter Luft pro Stunde. Machen Sie nie eine Abzugshaube an, wenn im gleichen Raum ein Ofen brennt.
• Führen Sie nur zu Beginn des Heizens extra Luft Ihrem Holzofen zu. Wenn Sie dauernd viel Luft zuführen, dann wird die Holzverbrennung, durch die extra Luft, zu stark hoch getrieben und hat Ihr Ofen nicht genügend Zeit, um seine Wärme in den Raum abzugeben. Dadurch kann der Ofen auch überhitzt und beschädigt werden.
• Vorsicht bei windstillem und nebligem Wetter. Bei windstillem Wetter gibt es beinahe keinen Zug um Kamin. Weil Rauch schwerer ist als Luft, ist es möglich, dass der Rauch in den Raum strömt. Bei Nebel kühlt kann der Rauch aus dem Schornstein sehr schnell abkühlen und fallen und damit in der Umgebung hinderlich sein.
• Löschen Sie nie das Feuer mit Wasser, sondern lassen es von selbst ausgehen. Die Materiale im Ofen können sich sonst durch den plötzlichen Temperaturunterschied verformen oder reißen. Schornstein und Rauchkanal Der Schornstein ist der wichtigste Teil Ihres Holzofens; Der korrekte Schornstein verhindert dass Rauch in den Raum strömt, sich ein Belag auf der Scheibe bildet und schlechte Verbrennung. Bevor Sie den Ofen montieren, muss Ihr Händler oder ein anerkannter Schornsteinfeger Schornstein mit gutem Zug Warme Luft will steigen. Auf diesem Prinzip funktioniert jeder Schornstein. Was dabei hilft, ist dass der Wind auch noch die Luft von der Schornsteinausmündung „weg saugt“. Manchmal kann aber ein Fallwind die umgekehrte Wirkung haben und die Luft in den Schornstein blasen. So kann auch eine relativ schwere Nebelluft den guten Zug im Schornstein hemmen. Auch ein zu langer Rauchkanal mit rauer Oberfläche und zu vielen Biegungen ergibt diese Wirkung. Bei einem natürlich schlechten Zug kann Sie der Installateur über den Gebrauch eines Ventilators im Rauchkanal aufklären den Schornsteinkanal über die ganze Länge kontrollieren ob er mindestens einen Durchmesser von 150 Millimeter hat und ob der Kanal sauber, glatt und dicht ist.

Frisches feuchtes Holz enthält noch ungefähr 50% Feuchtigkeit. Nach einer Trocknungszeit von einem Jahr, enthält gespaltetes Holz noch 20% Feuchtigkeit. Nach zwei Jahren Trocknung ist der Feuchtigkeitsgehalt auf 12 bis 15% gesunken. Trockenes Holz gibt eine schöne Flamme und so gut wie kein Rauch ab. Während des Verbrennens kann man das Holz prasseln hören. Feuchtes Holz erzeugt ein zischendes Geräusch, viel Rauch und eine kleine Flamme. Die Freude am Heizen und die Nutzleistung werden stark beeinträchtigt.

Wartung Kleine Wartung

• Entfernen Sie zwei bis dreimal pro Woche die abgekühlte Asche aus dem Ascheneimer.
• Wir raten Ihnen, eine zwei bis drei Zentimeter dicke Schicht Asche liegen zu lassen. Dies gewährt einen Schutz für die Feuerstelle.
• Reinigen sie den Ofen an der Außenseite mit einem feuchten, nicht fusselndem, Tuch. Benutzen Sie keine beißende Putz- oder Scheuermittel.
• Reinigen Sie den kalten Scheiben mit einem Putzmittel für Keramikkochplatten. Berühren sie dann das gereinigte Glas nicht mehr mit Ihren Fingern. Fingerabdrücke brennen ins Glas.
• Schmieren Sie ab und zu die Scharniere der Ofentür.

Benutzen sie keine beißenden Putz- und Scheuermittel im Ihren Ofen zu pflegen. Außer Gebrauchnahme

• Schließen Sie die Tür und Luftzufuhr im Sommer
• Legen Sie Feuchtigkeitsabsorbierendes Salz in den Ofen, wenn dieser in einem feuchten Raum steht.
• Schmieren Sie die sauberen gusseisernen Teile mit neutraler Vaseline ein. Jährliche Wartung
• Mit Bezug auf Brandschutz und eventuell einer Brandschutzversicherung, müssen Sie den Schornstein jährlich durch einen anerkannten Schornsteinfeger fegen lassen.
• Lassen sie jährlich den Rauchgasabzug und die Verbrennungsluftzufuhr des doppelwandigen Rauchkanalsystems auf Undurchlässigkeit prüfen.
• Lassen Sie jährlich das gesamte Kanalsystem, einschliesslich der Durchfuhr durch das Dach oder der Fassade und deren Ausmündungen kontrollieren.
• Lassen Sie jährlich die Funktion der Schieber und/ oder Klappen kontrollieren.
• Lassen sie jährlich all Dichtungen von Türen und Glasscheiben auf Verschleißerscheinungen prüfen. Brandschutz Mit einem Holzofen von WANDERS haben Sie eine bequeme und sichere Wärmequelle im Haus. Der Brandschutz fängt schon bei der korrekten Montage und einem gut funktionierendem Rauchgasabzug an. Ihr Installateur muss sich deshalb an die Montagevorschriften, sowie auf Seit 53 und folgende Seiten beschrieben, halten. Für sicheres Heizen sind auch folgende Punkte wichtig:

1. Beheizen Sie den Ofen soviel wie möglich

mit geschlossener Tür. Dadurch wird die Nutzleistung erhöht und es ist auch besser für das Milieu.

Verhindern Sie, dass kleine Kinder oder hilfsbedürftige Personen in die Nähe des Ofens kommen und lassen Sie sie nicht allein wenn der Ofen brennt. Gebrauchen Sie eventuell einen Kaminvorsatz. Giessen oder legen Sie keine brennbaren material in den Ofen. Dadurch kann der Ofen unwiderruflich beschädigt werden. Wenn der Boden um den Ofen herum aus bren nbarem Material ist, benutzen Sie dann eine feuerfeste Bodenplatte. Die Bodenplatte muss mindestens eine Größe von: -an der Vorderseite der Tür: 50 cm ab Außen seite des Ofens - an den Seiten der Tür: 30 cm Außenseite des ab Ofens Bringen Sie keine brennbare Materiale, zum Beispiel Gardinen, Holzgegenstände (Schränke, Gemälde) in der Nähe des Ofens oder des Rauchkanals an. Halten sie mindestens einen Abstand von 80 Zentimeter gemessen ab der Außenseite des Ofens und des Kamins, ein. Bekleiden Sie nie den Kamin mit brennbarem Material (z.B. Tapete). Beachten Sie die Punkte die unter dem Ab schnitt „Optimale Art des Heizens“ auf Seite 51 beschrieben sind. Lassen Sie den Ofen nur durch einen anerkan nten Installateur mit originalen Ersatzteilen reparieren. Garantie Auf Ihren Kanda gibt Ihnen WANDERS Metaalproducten B.V. in Netterden ein Jahr Garantie ab Kaufdatum, vorausgesetzt dass der Ofen korrekt installiert und gemäß den Anweisungen in dieser Gebrauchsanweisung benutzt wurde. Unter diese Garantie fallen alle Mängel die auf Material- oder Konstruktionsfehler zurückzuführen sind. In diesen Fällen erhalten Sie gratis neue Ersatzteile. Der Arbeitslohn und andere Kosten fallen nicht unter die Garantie. Fehlerhafte Teile können Sie franco an WANDERS Metaalproducten B.V. Amtweg 4, 7077 AL Netterden (Holland) schicken. Vor Montage des Ofens müssen Sie kontrollieren ob das Gerät keine sichtbaren Schäden aufweist. In dem Fall müssen Sie das Gerät nicht akzeptieren, müssen aber mit Ihren Lieferanten Kontakt aufnehmen. Nicht unter die Garantie fallen: Störungen die durch nicht sachgemäßen Gebrauch entstanden sind; nicht strikte Befolgung der Installations- und Bedienungsvorschriften; Montage durch einen nicht von WANDERS anerkannten Installateur, Vernachlässigung des Ofens und bei einem Wechsel des Besitzers. Die Garantie verfällt auch, wenn verkehrtes Heizmaterial benützt wurde. Für die folgenden Teile gilt ein Jahr Garantie: alle Teile aus Gusseisen und Vermiculite, die Bedienungsunterteile des Konvektionssystems und der Lack. Wanders ist nicht verantwortlich für eventuelle Risse im Feinputz und Verfärbungen der Wände, Decken und/ oder Roste nach Heizen des Ofens. Verfärbungen können entstehen weil Staubteilchen im Konvektionsmantel verbrennen. Um eventuelle Risse im Feinputz und Verfärbungen zu minimalisieren, verweisen Sie auf den Rat der von der Branche für Kaminöfen gegeben wird. Ihr Installateur kann Sie darüber informieren. Reklamationen werden erst dann behandelt, wenn die Verkaufsfirma, der Installateur eine Reklamation, zusammen mit einer Kopie des Kassenzettels mit Kaufdatum, eingereicht hat. Reparaturen berechtigen nicht zu einer Verlängerung der Garantie. Alle Folgeschäden sind ausgeschlossen. Montagevorschriften Kanda Holzofen Allgemeine Anweisungen

Technische Angaben Kanda

Allgemeine Anweisungen Der Ofen darf nur durch einen anerkannten Installateur und gemäß den unten beschriebenen Installationsvorschriften montiert werden. Dabei müssen auch die nationalen und örtlichen Gesetze und Dachneige x größer als 23° Vorschriften für Installation und Gebrauch von Holzöfen beachtet werden. WANDERS bietet keine Garantie bei unvollständig oder nicht korrekt angeschlossenem oder installiertem Kanda. Der Ofen darf nicht montiert werden in:

• Allgemein zugängliche Galerien und Gänge
• Treppenhäuser, außer in Gebäuden mit nur zwei Stockwerken
• In Räumen, in welchen leicht entflammbare oder explosive Stoffe verarbeitet werden.
• In Räumen in welchen sich eine Abzughaube oder Dachneige x kleiner als 23°

Der Kanda ist gemäß der internationalen Norm EN13229 geprüft. Dieser Ofen kann an einen Rauchkanal, an welchem mehrere Öfen angeschlossen sind, angeschlossen werden. Das Rohr des Rauchgasabzugs hat einen Durchmesser von 200 werden Millimeter. Der Anschluss des Konvektionssystems hat einen Durchmesser von 150 Millimeter.

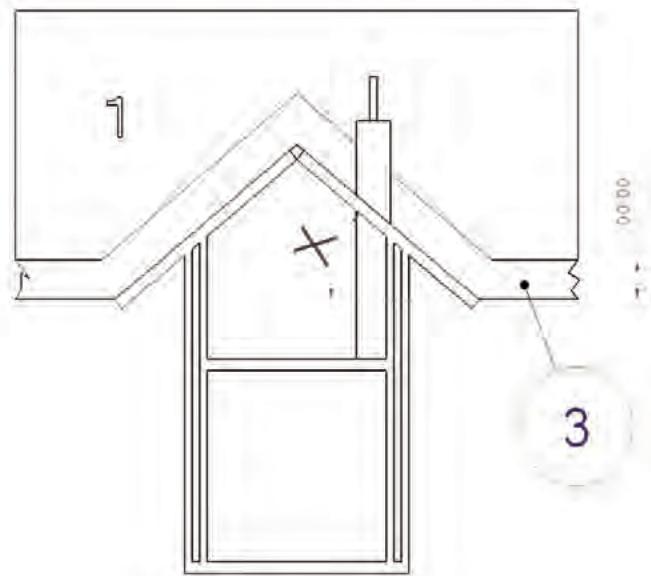

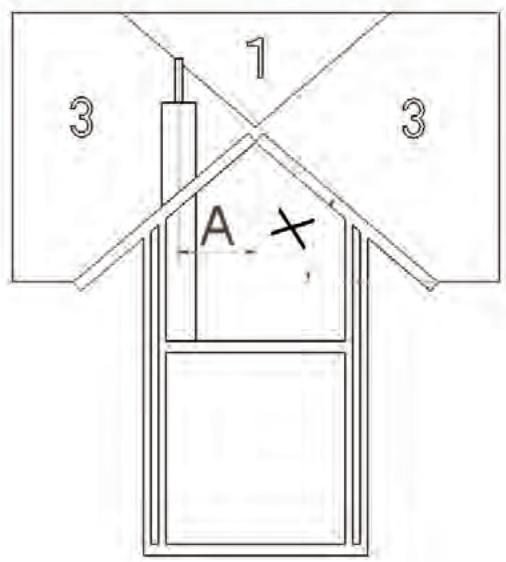

Schornsteinhöhe über Dach auf horizontalem Abstand A ab dem Giebel Horizontaler Abstand A ab Giebel in Meter Dachneige

ein mechanisches Absaugsystem befindet, außer dann wenn die Luftzufuhr direkt von außen geholt wird sodass die Verbrennung ohne Gefahr geschehen kann.

Vorbereitung Der Rauchabzugskanal Bevor der Ofen montiert werden kann, müssen folgende Punkte beachtet werden:

• Wenn der Ofen an einen schon bestehenden Rauchabzug angeschlossen werden soll, dann muss dieser erst durch einen anerkannten Schornsteinfeger fachkundig gefegt und kontrolliert werden. Eventuell vorhandene Ventile müssen entfernt werden.
• Der Rauchgasabzug des Ofens muss ohne Umwege direkt an den Rauchgaszugskanal angeschlossen werden.
• Der Unterdruck im Rauchabzugskanal muss mindestens 12 Pa oder 0,12 mbar betragen.
• Der Rauchabzugskanal muss immer in 1 ausmünden. Siehe untenstehende Skizzen und Tabellen.
• Der Schornsteinkanal muss bei der Montage sauber und ohne Behinderung einen Durchmesser von 200 mm haben.
• Eventuelle Biegungen im Rauchabzugskanal dürfen nicht mehr als 45 Grad betragen.
• Sie müssen sicher stellen, dass der Rauchabzugskanal die Rauchgase gut genug und auf sichere Weise abziehen kann.
• Für die Berechnung des Rauchgasabzugkanals finden Sie die Werte unter den Technischen Angaben auf Seite 54. Brandschutzvorrichtung Im Zusammenhang mit Brandschutz ist es wichtig, dass Sie die unten erwähnten Vorschriften beachten, bevor der Ofen montiert wird. 1. Wenn der Fußboden um den Ofen herum aus brennbarem Material ist, dann müssen Sie eine feuerfeste Bodenplatte benutzen. Die Bodenplatte muss mindestens eine Grösse haben : - an der Seite der Tür: 50 cm ab der Außenseite des Ofens - an den Seiten: 30 cm ab der Außenseite des Ofens

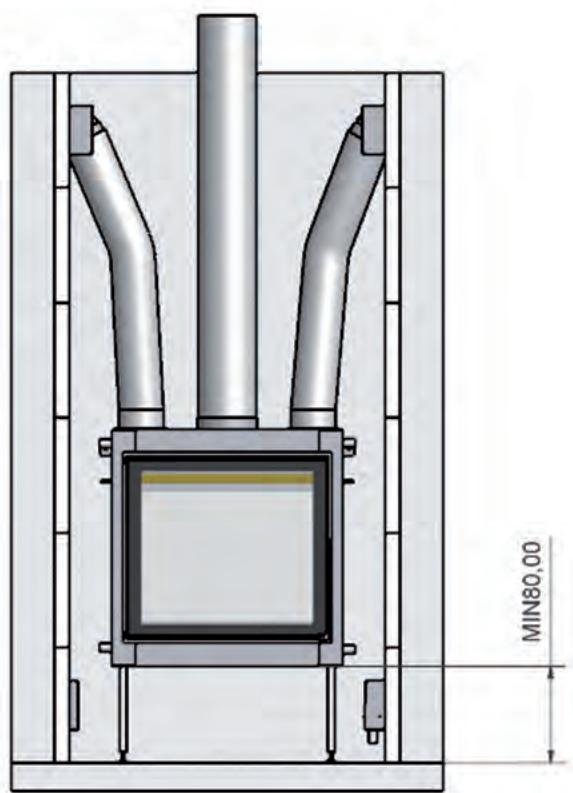

Halten Sie mindestens 80 cm Abstand zwischen Ofen und brennbaren Materialen ein. Denken Sie dabei an Gardinen, Gegenstände aus Holz (Schränke und Gemälde) und Glasgegenstände. Halten sie den gleichen Abstand vom Rauchabzugskanal ein Hölzerne Konstruktion die innerhalb des 80 cm Bereichs des Ofens sind, müssen mit feuerfestem Material verkleidet werden. Wenn der Rauchgasabzug durch die Decke und/ oder das Dach führt welche aus brennbarem Material bestehen, müssen diese rundum + 80 cm mit feuerfestem Material bekleidet werden. Achten sie hierbei auf Zwischenbalken und eventuell elektrische Leitungen. Zwischen Ofen und tragenden Konstruktionsteilen aus Stahl muss mindestens ein Abstand von 50 cm (rundum) eingehalten werden. Schützen sie alle brennbare Materiale die sich in einem Strahl von 80 Zentimeter der Ofentür befinden Nehmen Sie dazu feuerfeste Materiale. Bekleiden sie den Kamin nie mit brennbarem Material (wie z.B. Tapete) Die Wand hinter dem Kamin muss aus feuerfestem Material sein oder muss damit isoliert werden. Das Isolationsmaterial muss eine Temperatur von 700 Grad Celsius vertragen können und eine Dichte von, 80 Kg/m³ haben. Angaben über Isolationsmaterial finden Sie in der Tabelle auf Seite 60. Vermeiden Sie Wärmedurchschlag bei der Montage. Die Wärme die der Ofen ausstrahlt kann durch die Wand ziehen. Dies kann sogar Brand auf der anderen Seite der Wand verursachen. Verhindern Sie dies! Installation Der Kanda ist gemäß der internationalen Norm EN13229 geprüft. Dieser Ofen kann an einen Rauchkanal, an welchem mehrere Öfen angeschlossen sind, angeschlossen werden. Das Rohr des Rauchgasabzugs hat einen Durchmesser von 200 werden Millimeter. Der Anschluss des Konvektionssystems hat einen Durchmesser von 150 Millimeter. Zufuhr von Verbrennungsluft Dem Ofen muss immer genügend frischeVerbrennungsluft zugeführt werden. Wenn nötig, machen Sie eine zusätzliche Öffnung für Luftzufuhr so nah wie möglich bei dem Ofen. Dadurch vermeiden Sie Zugluft. Eine zusätzliche Luftzufuhr ist unbedingt erforderlich wenn:

• Der Raum ein System zur Wärmerückgewinnung hat
• Der Raum ein zentrales Absaugsystem hat

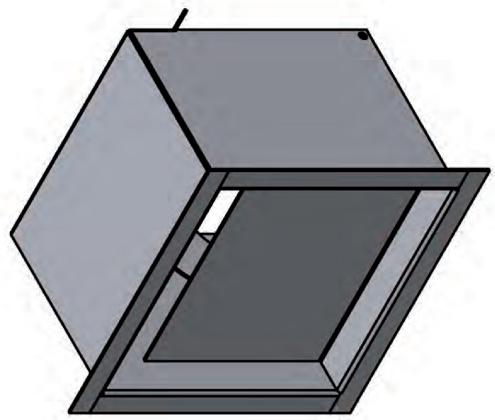

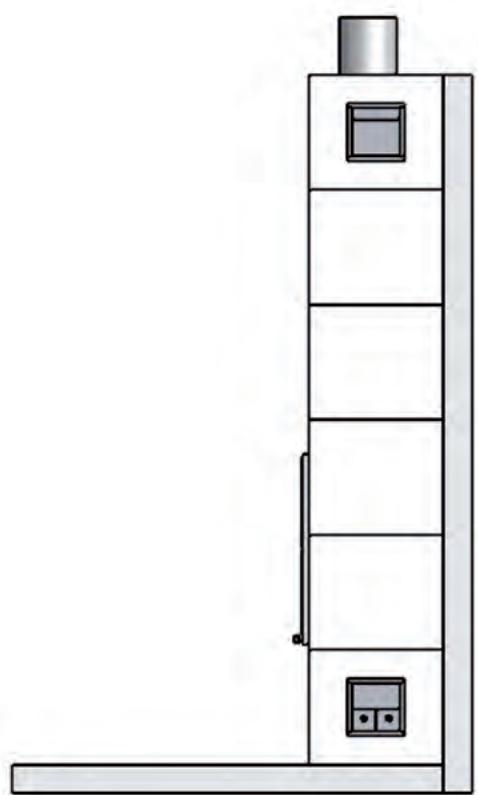

• Eine Abzughaube sich im gleichen Raum befindet Abb 2 Bringen Sie die Sparklappe ein Die Öffnung der Luftzufuhr muss zu schließen sein, wenn sie durch eine feuerbeständige Wand führt. Wenn mehrere Öfen im gleichen Raum stehen, müssen genügend Lüftungsöffnungen anwesend sein, sodass sorgloses Heizen gewährleistet wird. Anschließen des Kanda Ofens

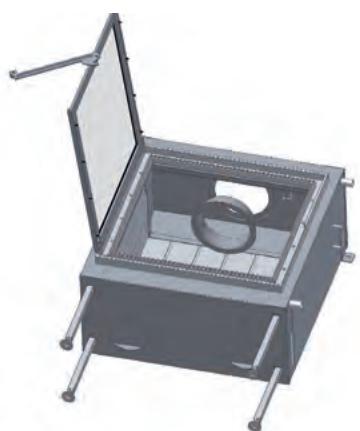

1. Befolgen Sie die Anleitung aus dem vorherigen Kapitel „Vorbereitung“.

2. Entfernen Sie eine eventuell vorhandene Klappe

aus einem existierenden offenen Kamin.

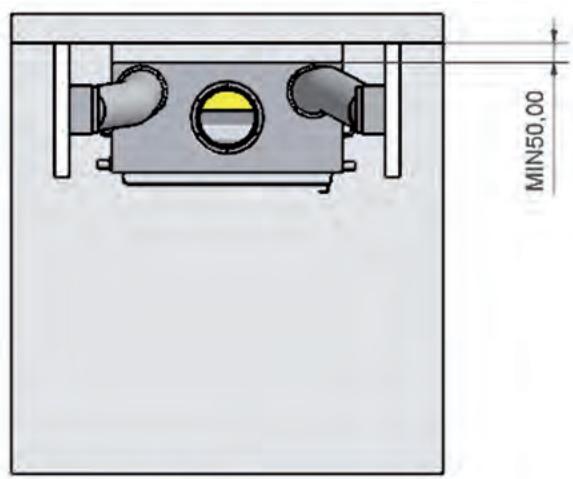

3. Isolieren sie den Ofen zwischen der Wand und dem

Außenmantel des Ofens mit feuerfestem Material.

4. Veranlassen Sie einen luftdichten Anschluss nach

Außen. In einen bestehenden Rauchkanal können Sie eventuell ein Rohr mit einem Durchmesser von 200 Millimeter stecken. Dieses Rohr montieren Sie an den Ofen.

5. Entfernen Sie die Rohrmündung vom Ofen.

6. Wegen des Gewichts des Ofens, müssen Sie den

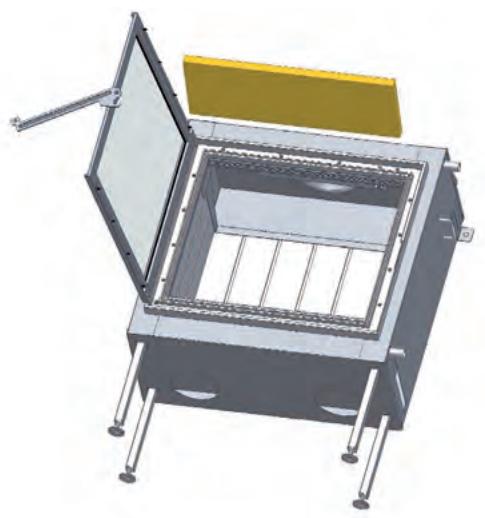

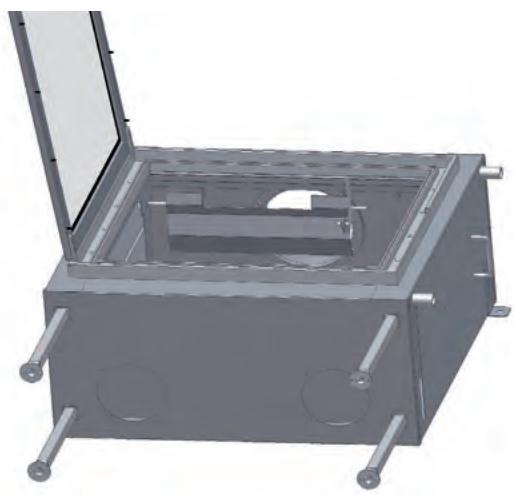

Ofen auf einen flachen Beton Fußboden stellen. Abb 3 Legen Sie die Rauchgaskehrplatte in den Ofen und bringen Sie die Typen Plakette an Abb 4 Foto der Skizze Abb 1 entfernen Sie die Rohrmündung vom Ofen und dem Schieber

Schließen sie das Rohr an die Rohrmündung an. Montieren Sie dann die Rohrmündung wieder an den Ofen. Bauen sie dann den Kamin wieder darum, wobei

sie beachten müssen, dass alle verwendeten Materialen feuerfest sein müssen.

9. Legen sie die Konvektionsroste rechts und links in

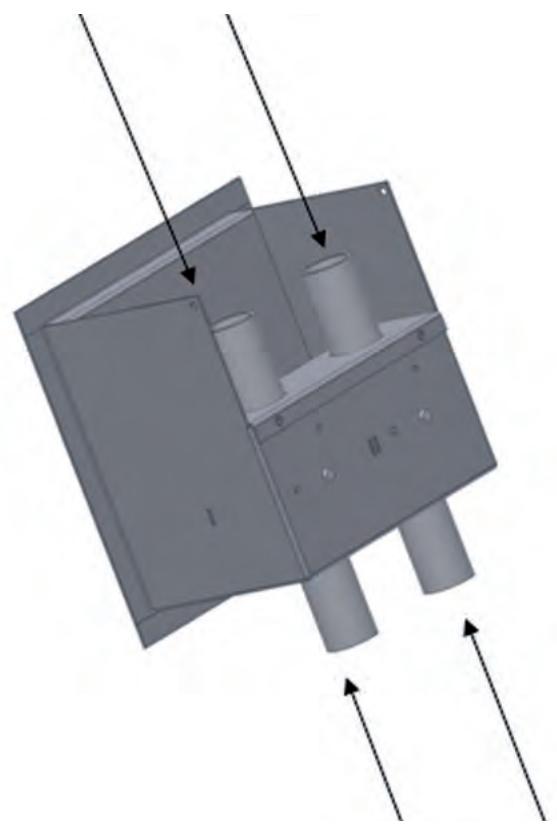

10. Schließen Sie die flexiblen Konvektionsrohre an

die Rohrmündungen des Konvektionssystems an. Montieren dann die Rohrmündungen an den Ofen. Es ist Vorschrift, diese im Zusammenhang mit der Wärmeerzeugung des Ofens und eventuelle Risse in Wänden und Mauern, zu installieren.

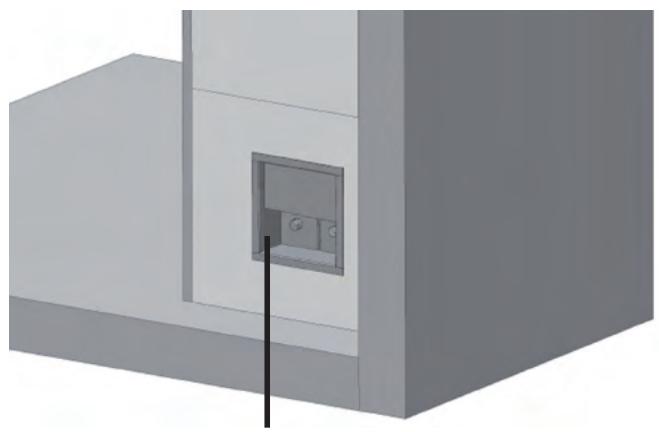

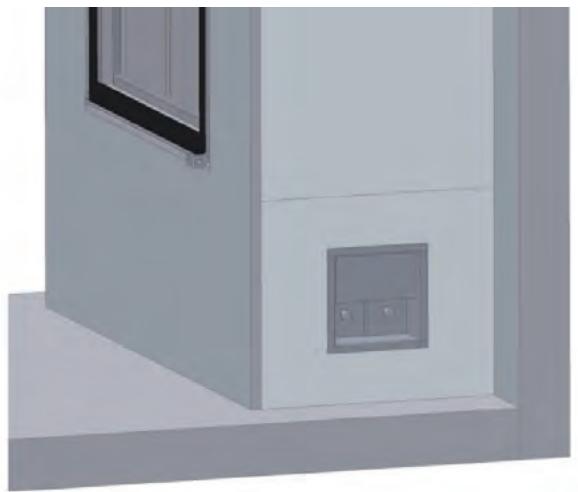

11. Schließen sie die Schläuche der Luftzufuhr zwischen

den Röhrchen unten an der Seite des Ofens und der Luftregulierung an. Bei Wohnungen ohne Ritze und bei mechanisch ventilierten Wohnungen müssen Sie die Schläuche an der anderen Seite der Luftregulierung und die oberen zwei Röhrchen mit der Aussenluft verbinden (siehe Abb 6). Abb 5 Einbauübersicht des Kanda Ofens. (mm)

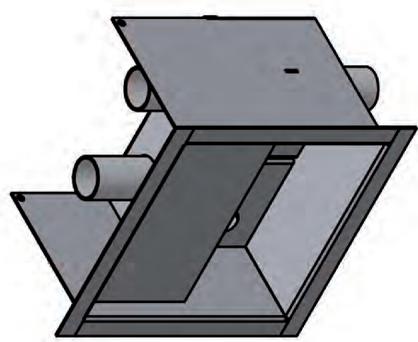

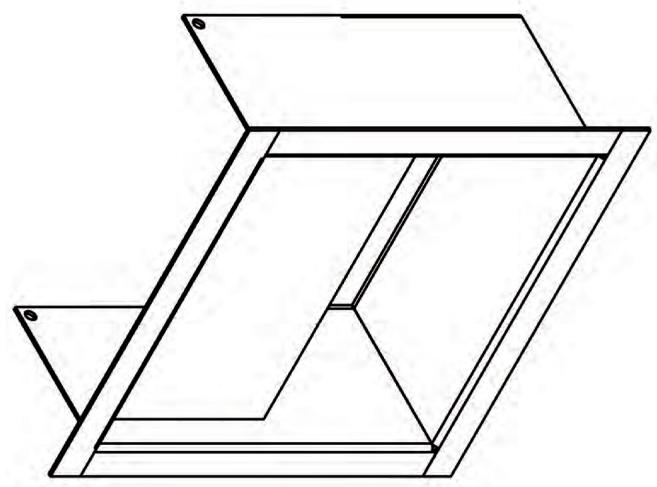

12. Die Sparklappe montieren. Montieren sie den

Schieber zur Tür in die Aussparung an der Vorderseite des Ofens. Hängen Sie die Klappe in den Scharnierhaken (siehe Abb 2)

13. Legen sie die Rauchgas Kehrplatte auf die Stützen

unter der Sparklappe (siehe Abb 3)

14. Wechseln Sie eventuell die Typenplakette aus mit

einer in Ihrer Sprache (siehe Abb 4)

15. Schließen Sie dann die Vorderseite des Kamins mit

einer Promatec H Platte von 20 mm Dicke ab und achten Sie darauf, dass die Platte an der Innenseite den Ofen nicht berührt.

16. Denken sie daran, um rund um die Öffnung des

Ofens Stuckleisten anzubringen, um Risse zu vermeiden. Es ist grundsätzlich verboten, den Stuck direkt an den Ofen anzubringen; lassen Sie immer einen Spalt von 3mm rundum das Einbaufenster und den Stuckleisten. Diese Seite an den Ofen anschließen. Diese Seite an die Aussenluft anschließen Abb 6: Anschliessen der Luftschläuche Abb 8: Auswechseln der Scheibe in der Ofentür (85) Auswechseln der Scheibe in der Ofentür

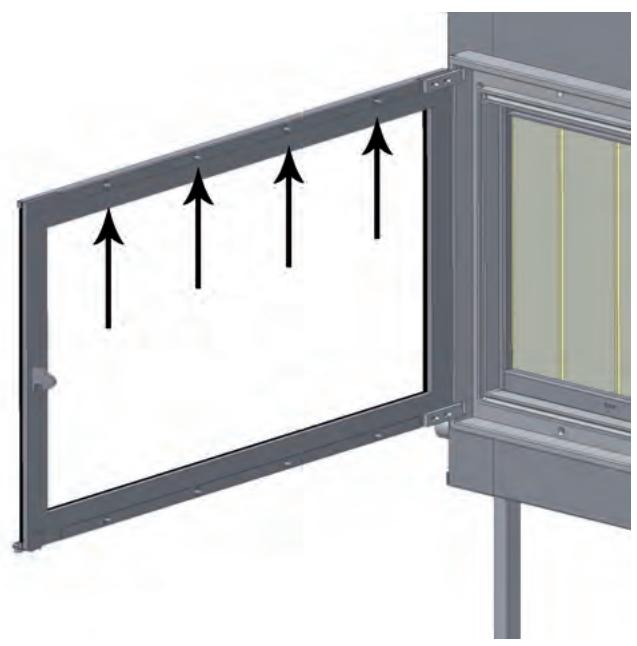

• Die 4 Schrauben entfernen (siehe Abb 7)
• Den oberen Glasstreifen entfernen. Vorsicht; Glas ist scharf. Auswechseln der Scheibe in der Ofentür
• Die 4 Schrauben entfernen (siehe Abb 8)
• Den oberen Glasstreifen entfernen. Vorsicht; Glas ist scharf.

Abb 8: Auswechseln der Scheibe in der Ofentür (70)

Technische Angaben Kanda Technische Angaben KANDA 70 KANDA 85 Tür Verschluss

I/II Nominales Leistung*

Rohrdurchmesser Verbrennungsgase

Maximale Füllung mit Holz

Maximale Füllung mit Braunkohle

Inhalt Brennkammer 0,12

Oberfläche Boden der Brennkammer 0,17

*nominale Wärme von 9 KW wird mit einem Schornsteinzug von 0,12 mbar Heizmaterial, Holzscheite 30 x 10 cm Max. Einlegen 3 Stück Primäre Luftklappe max. Sekundäre Lüftungsöffnung max. Brennzeit Heizmaterial ungefähr 1 Stunde Rauchgaswerte gemäß DIN 4705, DIN 18895 Teil 2

Kanda 70 Kanda 85 Mit geschlossener Tür Holz Holz Rauchgasmenge 9,3 g/s 7,5 g/s Rauchgastemperatur

mg/m3 Prüfungsinstitut 1625 . Prüfnorm EN13229 . Prüfungsgutachten nr.

RRF- 29 08 1767 (Kanda 70) RRF- 29 09 1965 (Kanda 85) Richtwerte für den Inhalt des zu wärmenden Raums: Nicht alle Räume entsprechen den heutigen Vorschriften betreffend Isolation. Für den Inhalt des zu wärmenden Raums können folgende DIN 18893 Werte erwähnt werden. Bei günstigen Umständen: Bei weniger günstigen Umständen Bei ungünstigen Umständen: berechnet gemäß DIN 4701 135 m3 95 m3 Für eine kurzfristige Beheizung, mit einer Unterbrechung von mehr als 8 Stunden, kann man für den zu wärmenden Inhalt 25% weniger rechnen. Tabelle für Isolation bei Wanddicke Dicke der Isolation Wand 10 cm Schutz der Wand Wände aus brennbaren Baumaterial Rückseite 8 cm Tragewände aus Stahl Einbaumöbel gegen de Ofen Seite Einbaumöbel an der Wand hinter den Ofen 8 cm Übrige Wände Unterseite Wanddicke < 10 cm 6 cm Wanddicke > 10 cm (kann gemauerte Wand sein) KonvectionsMantel

▲ Die Tabelle zeigt an, welche Isolationsdicke gewählt werden muss bei welcher Wanddicke um vor Einbauöfen zu schützen.

Tabelle Isolationsmaterial: NB nur das was im gefärbten Gebiet steht ist erlaubs Isolation Verpackt Wärmeleitung Höchste Gebr auchs Temp. Artikel Form verpackt

Mineralwolle Bahnen Matten genäht 10

Glaswolle Lose Wolle Matten vernäht 12

Steinwolle Wolle Matten vernäht 14

Vernähte G. Krumme 1 Matten Platten

▲ Suchen Sie sich in der Tabelle das Isolationsmaterial aus. NB: Gruppe 99 ist NICHT zugelassen.

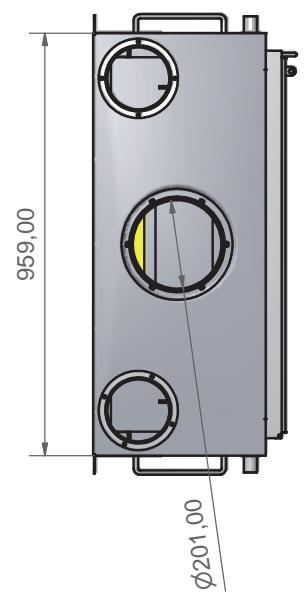

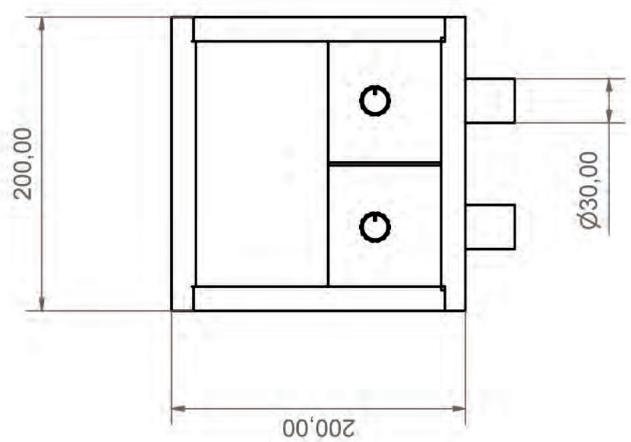

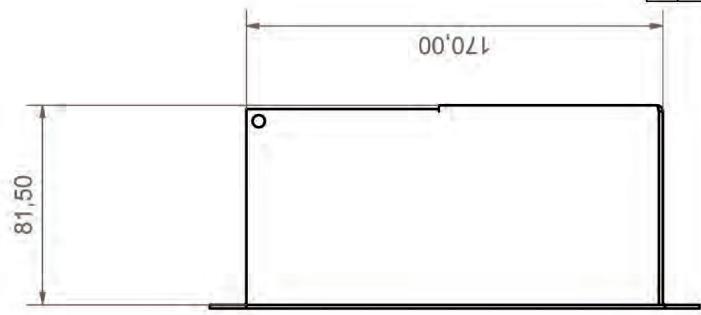

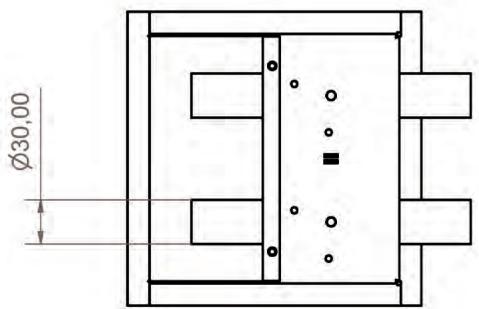

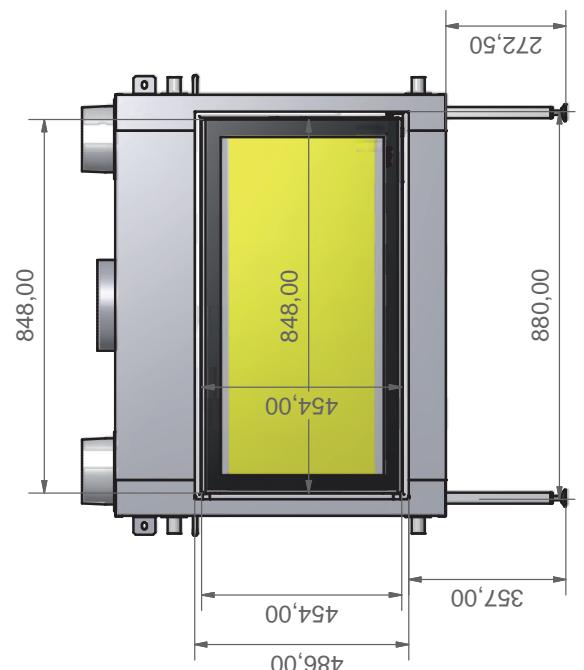

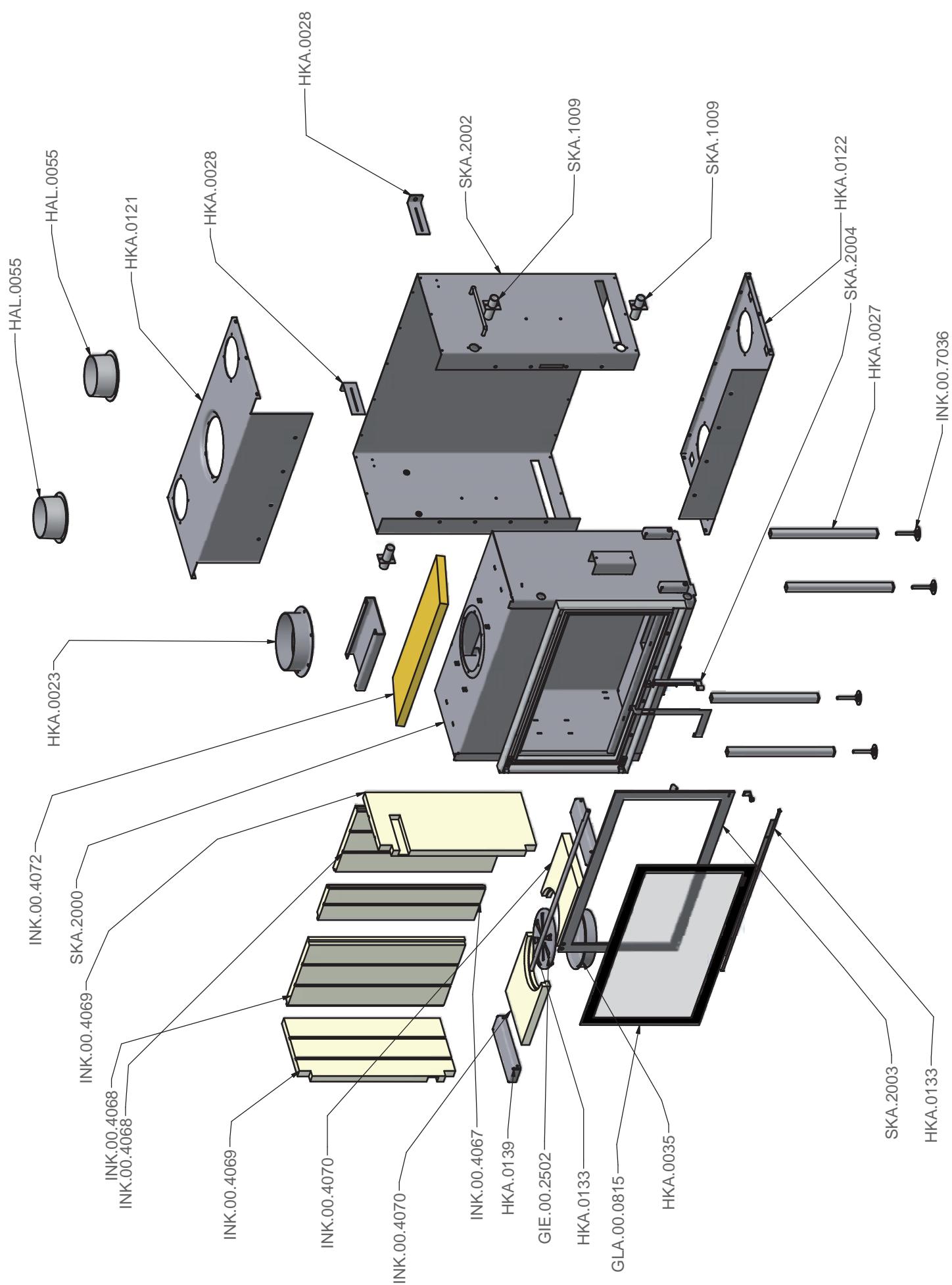

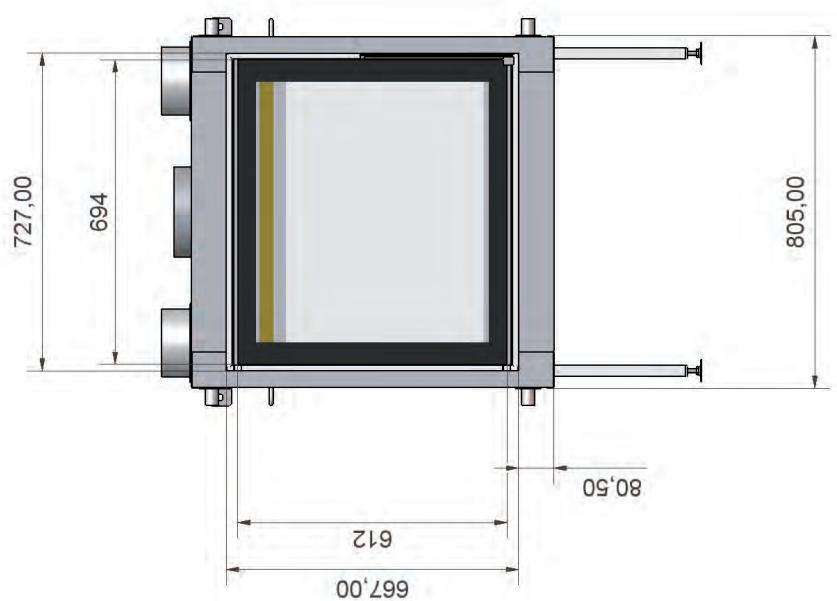

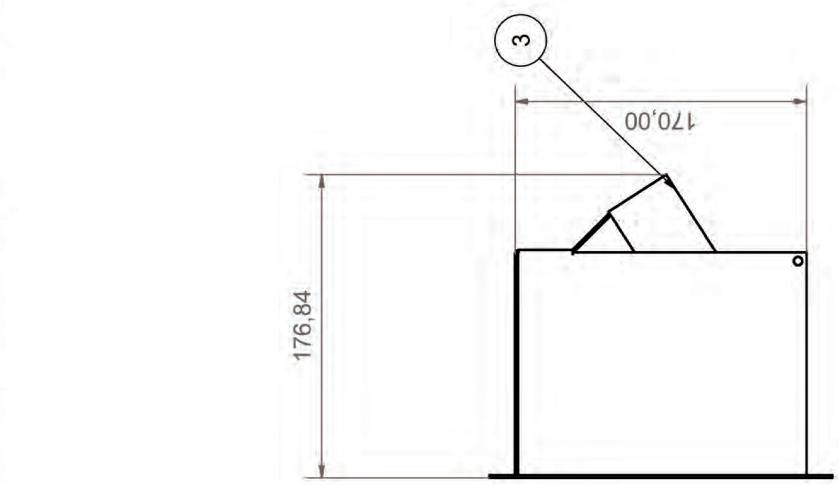

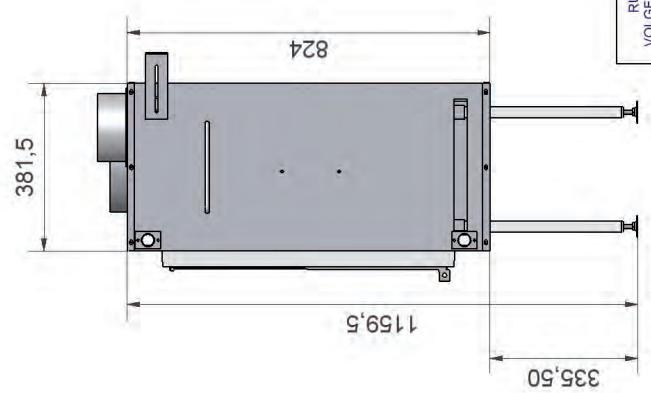

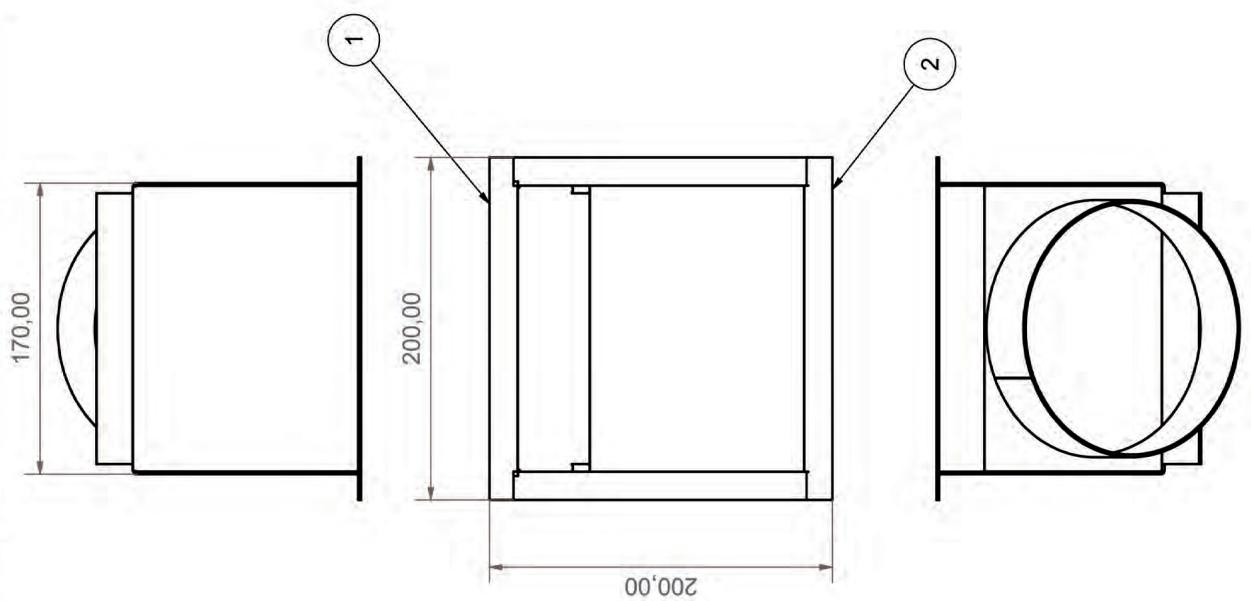

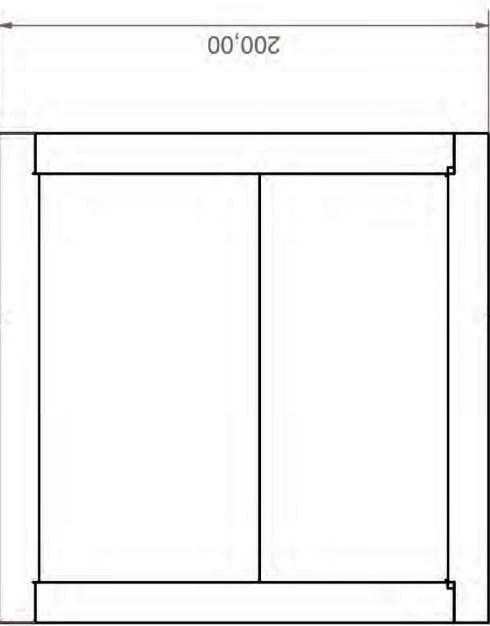

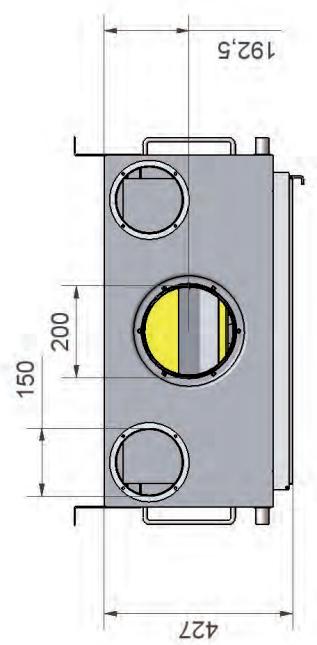

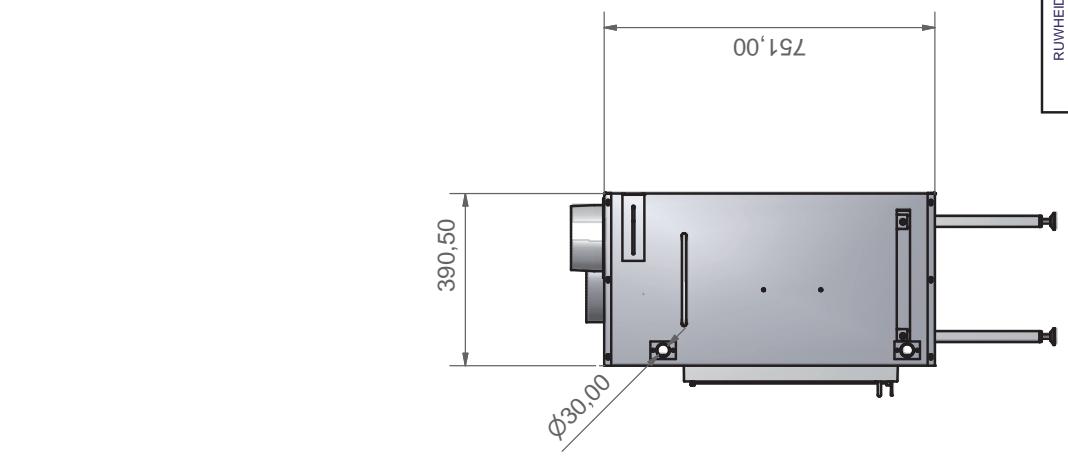

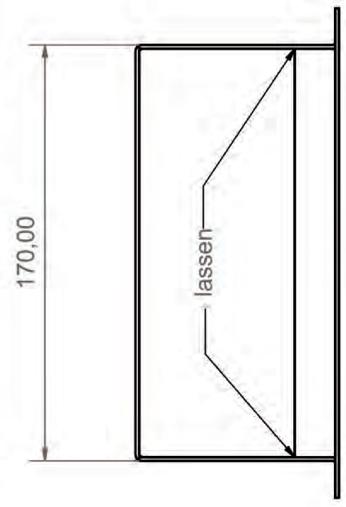

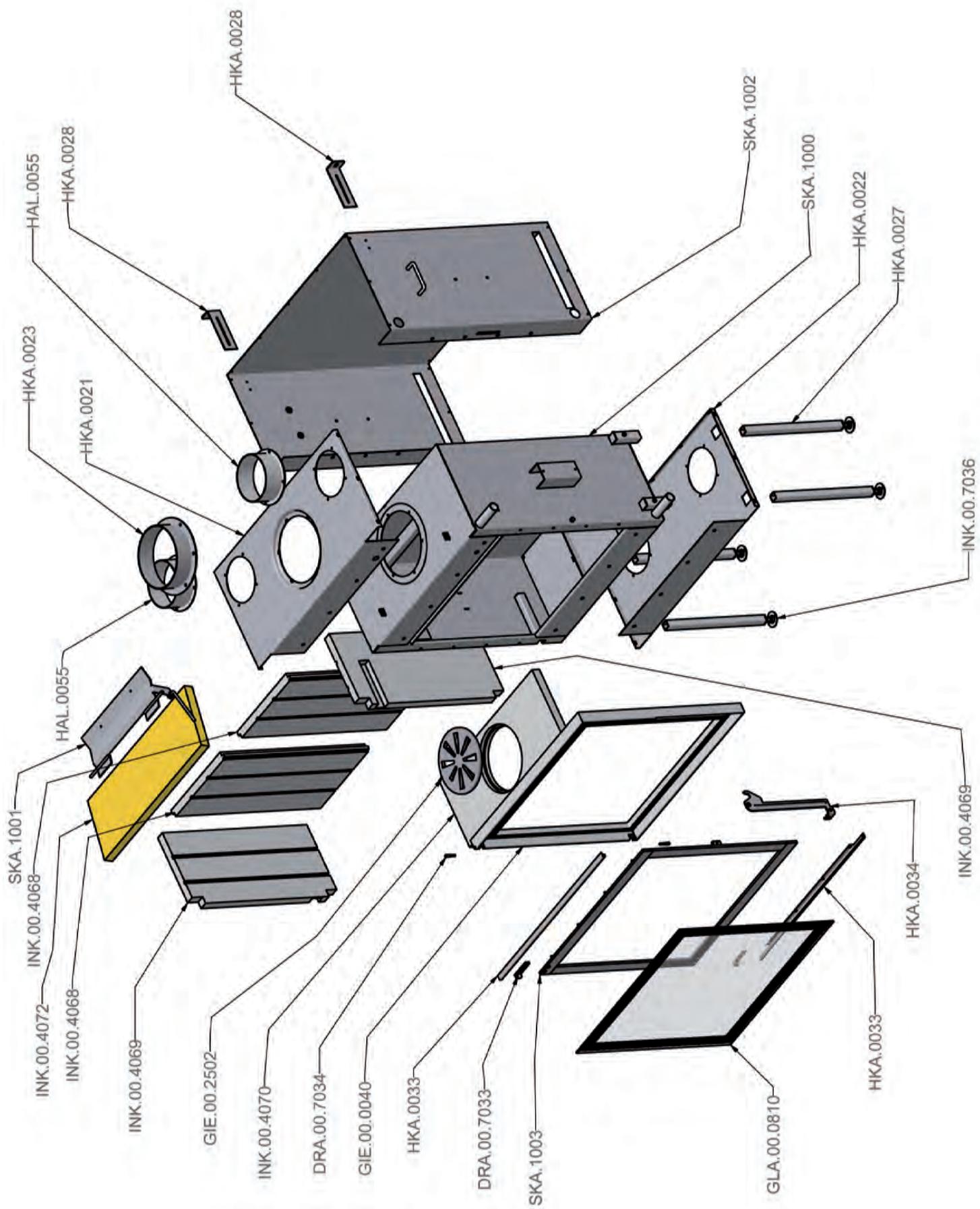

Technische Zeichnungen Technische tekeningen / Technical drawings Dessins techniques / Technische Zeichnungen

FORMAAT: Technische Zeichnungen

Technische Zeichnungen
