GEBRUIKSAANWIJZING DIAMANT WANDERS

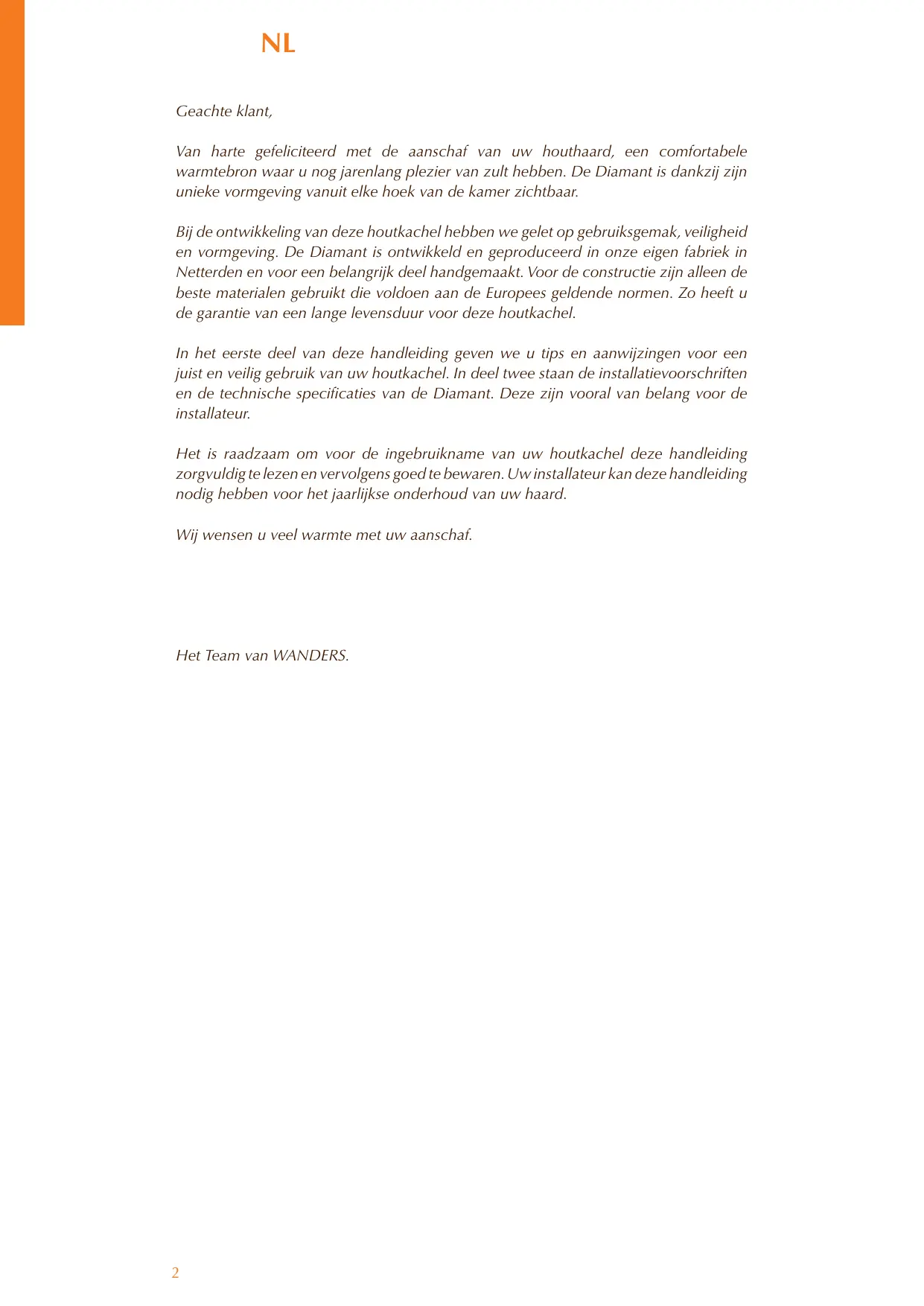

Van harte gefeliciteerd met de aanschaf van uw houthaard, een comfortsabele warmtebron waar u nog jarenlang plezier van zult hebben. De Diamant is dankzij zijn uneke vormgeving vanuit elke hoek van de kamer zichtaar.

Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid en vormgeving. De Diamant is ontwikkeld en geprodueerd in unsere eigen fabriek in Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zich alleen de Beste materialen gebruikt die voldoen aan de Europees geldende normen. Zo heeft u de garantie van een lange levensduur voor deze houtkachel.

In het eerste deel van deze handleiding gehen we u tips en aanwijzingen voor een juist en veilig gebruik van uw houtkachel. In deel twee staan de installmentievoorschriften en de technische specificaties van de Diamant. Deze zijn vooral van belang voor de installerateur.

Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding zorgvuldig te lezen enervoIgens goed te bewaren. Uw installateur kan deze handleiding nodig hebben voor het Jaarlijke onderhoud van uw haard.

Wij wensen u veel warmte met uw aanschaf.

Het Team van WANDERS.

Inhoudsopgave

Uw Diamant houtkachel in een oogopslag 4
Installatie 4
Aansteken van de kachel 4
Eerstekeerstoken 5
Brandstof: hout 5
De optimale stockwijze 6
Schoorsteen en rookkanaal 6
Onderhoud 6
Veiligheid 7
Garantie 7
Installatievoorschriften Diamant houtkachel 8
Technische tekeningen 61

Uw Diamant houtkachel in een oog- opslag

De Diamant

De Diamant is een combinatie van comfort en efficiente warmteafgifte. De grote glasvlakken stralen de warmte in de kachel direct uit maar de omgeving, zodat uw vertrek snel behaaglijk warm worden. De ingebouwde rookgas keerplaat zorgt ervoor dat de rookgassen in het binnenwerk worden rondgeleid. In combinatie met de extra naverbranding betekent dit dat de rookgassen better verbranden, zodat het milieu minder worden belast. Met de ingebouwde luchtschuifUNTUzelfdotoevoer van de verbrandingslucht regelen. Zoregelt Uzelfhoe hard de haard brandt en hoeveel warmte de haard afgeeft.

Installatie

Over het algemeen zorgt de dealer waar u de Diamant heeft aangeschäft, ook voor de plaatsing. Is dat Niet het geval, verzeker u er dan van dat de plaatsing wordenuitgevoerd door een erkende installmenteur. Een erkende installmenteur kan u ook het juiste advies given over het rookkanaal waarop de haard要去 worden aangesloten. Aansluiten van houtkachels door onbevoegden is verboden. Wij hunnen u in dat geval geen garantie given op de juiste werkung van de Diamant.

Houd bij de installmentie ook rekening met de brandveiligheid. Zie pagina 7.

De houthaard is geschikt als bijverwarming en is geen verwanger voor bijvoorbeeld uw CV-installatie.

Aansteken in de vroege herfst of late winter

Wanneer de buiten- en binnentemperatuur Niet veel van elkaar verschillen is een goede schoorstentrek een ware uittdaging. In de vroege herfst of late winterdagen kurz u de schoorstentrek een handje helpen door weinig hout te verbranden terwijl u alle luchtopeningen maximaal open houdt. Veel luchttoevoer bevordert snelle opwarming en dat stimuleert de schoorstentrek waar. Stoken met weinig hout voorkomt dat rook de kamer weein instroomt

Aansteken van de kachel

De haard worden bij het aansteken en stoken erg heet en heeft zeker twee uur nodig om af te koelen. Raak de kachel waarom Niet onbeschermd aanijdens het stoken en twee uw daarna. Bedien de haard.altijd met een handschoen, anders=kunt u zware brandwonden oplopen.

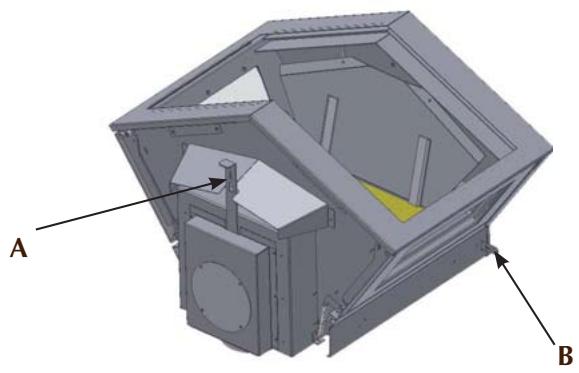

Luchtschuif (A) en pijpmondklep (B)

Schuif de klep in het rookgasafvoerkanaal open. Schuif de luchtschuif in de maximale stand. Open de deur en leg een paar propjes papier of aanmaakblokjes in de kachel metশenop een aantalkleine stukjes hout. Steek de stukjes hout aan en zet de deur op een kier voor extra luchttoevoer. Wanner de haard brandt, na ongeveer vrij minuten, kurz u de deur weer sluiten. Leg Niet meer dan drie houtblokken tegelijk in de kachel. Als de kachel eenmaal brandt, regelt hij zich de verdere luchttoevoer. Zorg.altijd voor voldoende ventilatie wanner u de houtkachel brandt. Indien u het vuur wilt temperen, sluit dan eerst de klep in de rookgasafvoer en sluit daarna pas de luchttoevoer.

Let op vingerafdrukken

Pas op dat u het glas van de kachel Niet met de vingers aanraakt. Vingerafdrukken branden in het glas en+zijn daarna Nieteer te verwijderen.

Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken.

Voorkom dat indezelfde ruimte waar u de kachel stookt

een afzuigkap aanstaat.

Raak de gelakte delen nooit aan bij het opwarmen van de haard.

Eerste keer stoken

Verkleuren van wanden, plafonds en roosters

Na het stoken van de haard hunnen wanden, plafonds en roosters verkleuren. Dit komt doordat stofdeeltjes verbranden in de convectiemantel. Dit is een naturuurlijk proces waar WANDERS Niet verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij hier het advies dat gegeven worden in de sfeerhaardenbranche. Uw installmentar kan u�aver over informeren.

Wanner u de Diamant voor de eerste keer gebruikt, moet de haard 'instoken'. Het toestel is voorzien van een hittebestendige laklaag die bij temperaturen hoger dan 400 graden Celcius in de kachel branden. Dat gebeurt de eerste paar keren dat u stookt, als de temperaturen oplopen tot 600 graden Celcius. Overigens kan dit 'instoken' een onaangename geur met zich meebrengen, maar die is onschadelijk. We raden u aan om de kachel -de eerste 4 tot 5 keer dat u stookt- minimaal 6 uw te latenten branden met Niet te veel brandstof. Ventileer deruimte goed verwijl u stookt. Zorg ervoor dat indezelfde ruimte geen afzuigkap aanstaat verwijl de haard brandt; een afzuigkap trekt verbrandingslucht weg die de haard nodig heeft.

Tijdens het instoken kan er aanslag komen op het glas van de kacheldeur. Deze aanslag verwijdert u eenvoudig met een Licht vochtige doek, als de kachel koud is. Gebruik eventueel special schoonmaakmiddel voor keramische kookplaten. Raak het schone glas Niet meer met de vingers aan. Vingerafdrukken branden in het glas en zichn daarna Nieteer te verwijderen.

Nieuwbouwwoning of recente renovatie?

Wacht zes weken met stoken in een nieuwbouwwoning die recent is opgeleverd, of een ruimte die onlangs sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen,Weekmakers en vocht afkomstig van stuc- en schilderwerk. Door de warme luchtstromen, kann den vele stofdeeltjes in de ruimte verkleuren en vastplakken aan wanden en plafonds. Ook het vocht in de muren en plafonds wordt warm, wat gele vlekken kan verroorzaken.

Brandstof: hout

Houtsoort	Droogtijd
Den, Populier	1	jaar
Linde, Wilg, Spar, Berk, Es, Els	1,5	jaar
Fruitboom, Beuk	2	jaar
Eik	2,5	jaar

De Diamant kan alleen gestoekt worden met hout. Leg Niet meer dan 3 tot 4kg brandstof tegelijk in de kachel. Gebruik alkijd schoon, gekapt hout dat voldoende droog is. Zie voor de droogtijden bovenstaande telbel. Nat hout verbrandt slecht en zorgt voor overmatige rookkontwikkeling. Daardoor kan de ruit van uw haard Zwart van roet worden. Ook+knen roetdeeltjes zich vastzetten in het rookkanaal. Dat vergroot de kans op schoorsteenbrand.

Wat te doeen bij schoorsteenbrand.

Bij schoorsteenbrand sluit u direct de afsluitklep in de schoorsteen en alle luchttoevoerkanalen. Bel de brandweer. Na het blussen要去en schoorsteen en kachel opnieuw worden gekeurd door uw installateur.

Vers nat hout, bevat ongeveer 50% procent vocht. Na een jaar drogen, bevat gekloofd hout nog 20% vocht. Na twee jaar drogen is het vochtpercentage gedaald tot 12 tot 15 procent. Droog hout geeft een moot vlambeeld en weinig tot geen rook. Tijdens het branden hoort u het hout knapperen. Nat hout geeft een sissend geluid, veel rook en een minimaal vlambeeld. Het vermindert het stookplezier en rendement aanzienlijk.

Gebruik geen paraffinehoudende houtblokken in uw haard. Als de deur gesloten is, smelt door de hoge hitte de paraffine te snel uit de houtblokken. De verruilde rookgassen die hierdoor ontstaan slaan direct neer op het glas van de kacheldeur, branden in het glas en+zijn dan Niet meer te verwijderen.

Gebruik geen hout dat is geverfd, geimpregneerd, verlijmd of anderszins bewerkt. De rookgassen zijn zeer schadelijk voor het milieu en+kunnen uw haard aantasten. Ook is het verboden om plastics en ander afval te verbranden vanwege de giftige rookontwikkeling.

Houtsoorten en opslag

Alle soorten schoon, gekapt en droog hout kunt u gebruiken als brandstof. Harde houtsoorten zoals eik, beuk en berg branden langzaam, geven veel warmte af en vormen gemakkelijk houtskool. Zachtere houtsoorten zoals spar, den en populier geven meer vlammen, maar minder warmte en minder houtskool.

Hout kunt u het Beste opslaan op een winderige plek, beschut gegen de regen. Zo droogt het hout op een natuurlijke wijze. Stapel de houtblokken op een oude pallet of rooster. Zo kan het hout ook vanaf de onderkant drogen en komen de onderste houtblokken Niet in contact met water.

De optimale stookwijze

Kachels van WANDERS zich zo ontworpen, dat ze maximaal rendement leveren. Een goed gestookte houtkachel kan een rendement halen van ongeveer 75% . Hierdoor heeft u minder hout nodig voor evenveel warmte. Bovendien geeft een goed gestookte kachel minder rookveruiling. Een,aantal tips voor optimaal stockplezier:

• Stook uw kachel alkijd met gesloten deur; daardoor verbetert het stookrendement 8 tot 10 koer. Bij een open deur trekt de schoorsteen meer lucht aan dan nodig voor een goede verbanding. De relatief koude lucht koelt het vuur af. Tevens voorkomt u brandschade door möglichuktispattende vuurdeeltjes, met name van naaldhout.
• Leg Niet meer dan 3 houtblokken ineens op het vuur. Veel brandstof ineens werkdt efficiente verbranding tegen en belast het milieu onnodig.
• Ventileer de ruimte goed als uw haard brandt. Een knetterend houtvuur heeft een minimaal verbruik van 25 kubieke meter lucht per uur. Zet nooit uw afzuigkap aan als uw kachel indezelfde ruimte brandt.
• Wees voorzichtig met stoken bij mist of windstil werk. Bij windstil werk is er nauwelijks trek in de koude schoorsteen. Omdat rook zwaarder is dan lustcht bestaat de kans dat de rook dan de kamer instroomt. Bij mistr kal de rook uit de schoorsteen (buiten) snel afkoelen, omlaag zakken en overlast veroorzaken in uw omgeving.
• Doof het vuur Niet plotseling met water maar LAST het opbranden. De materialen binnen in de haard kuren verrormen of scheuren door plotselinge, grote temperatuurverschillen.
• Indien u het vuur wilt temperen, sluit dan eerst de klep in de rookgasafvoer en sluit daarna pas de luchttoevoer.

Schoorsteen en rookkanaal

De schoorsteen is het belangrijkste onderdeel van uw houthaard. De juiste schoorsteen voorkomt rook in de kamer, aanslag op de ruit en slechte verbranding. Voordat hij tot installmentie overgaat, dient uw installateur, of een erkend schoorsteenveger, te controleren of het schoorsteenkanaal over de gehele lenghte een diameter heeft van minimaal 150 millimeter en of het kanaal schoon, glad en lekdicht is.

Schoorsteen met een goede trek

Warme lucht wil opstijgen. Van dat principe maakt iedere schoorsteen gebruik. Wat meehelpt, is als de wind bij de schoorsteenmond ook nog eens de luchtuit de schoorsteen 'wegzuigt'.

Soms kan valwind darüber het omgekeerde effect geben, en de lucht juist terug de schoorsteen inblazen. Ook relatief zware koude mistlucht kan een goede trek van uw schoorsteen gegenwerken, evenals een lang rookkanaal met een ruw oppervlak en veel bochten. Bij slechte naturuiijke trek kan uw installerateur u voorlichten over het gebruik van een ventilator voor uw rookkanaal.

Onderhoud

Klein onderhoud

• Wij adviseren u om een laagje as van tweet tot drie centimeter te lately liggen. Zo beschermt u de stookplaat.
• Reinig de kachel aan de buitenkant met een Licht vochtige doek die nicht pluist. Gebruik geen agressieve schoonmaak- en schuurmiddelen.
  Maak het koude glas schoon met schoonmaakmiddel voor keramische kookplaten. Raak het schone glas Niet meer met de vingers aan. Vingerafdrukken branden in het glas.
• Olie af en toe de scharnieren en de deursluiting.

Gebruik geen agressieve schoonmaak-enschuurmiddelen om uw haard te onderhonden.

Buiten gebruiktelling

• Sluit alle deuren en luchttoevoeren in het zomerseizoen
• Plaats vochtabsorberend zout in de kachel als die in een vochtige ruimte staat

Jaarlijs onderhoud

• Laat, inverband metbrandveiligigeideneneventuele brandverzekering, ieder一年多uw schoorsteen grondig vegen door een erkende schoorsteenveger.
• Laat staat te dichtheid controlleren van de rookgasafvoer en de verbrandingsluchttoevoer van het dubbelwandige rookkanaalsystem
• Laat一年多 ago het volledige kanalensysteme controlleren, inclusief de dak- of geveldoorvoer en de uitmonding net buiten de gevel.
• Laat elk jaar de schuiven en/of kleppen controleren op hun werking.
• Laat Jaarlijs alle afdichtingen van deuren en glasramen controlleren op slijtage.

Veiligheid

Met een houthaard van WANDERS heeft u een comfortabile en veilige warmtebron in lui.

De brandveiligheid begint bij een correcte installmenten een goed werkend rookgasafvoerkanaal. Uwinstalleur dient zich daartoe te houden aan deinstallievoorschriften, zoals omschreiben op pagina 8 en verder. Voor verlig stoken�nijdverder de volgende punten van belong:

1. Stook uw haard zo veel möglichk met een geslotendeur. Dat verhoegt het rendement en is ook betteroor het milieuu.
2. Voorkom dat keine kideren of hulpbehoevenden in de buurt van een brandende kachel komen en LASTZe Niet alleen als de haard brandt.Gebruik eventueel een haardschem.
3. Giet of leg geen brandbare vloeistoffen en materialen in de kachel. Dit kan de kachel onherstelbaar beschadigen.
4. Als de vloer rond de haard van brandhaar materiaal is, gebruik dan een vloerplaat. De vloerplaat dient een minimale groitte te hebben van: aan de voorzijde van de deur: 50~cm uit de haard. Aan elke zijkant van de deur: 30~cm uit de haard
5. Plaats geen brandbare materialen, bijvoorbeeld gordijnen, houten voorwerpen (kasten, scholderijen), vlakbij de kachel of het rookkanaal. Houd minimaal een afstand van 80 centimeter aan vanaf de buitenzijde van de haard en het schoorsteenkanaal.
6. Laat de schouw nooit bekleden met brandbaar materiaal (zoals papierbehang).
7. Houd de punten in acheit die staan onder het kopje 'Optimale stockwijze', op pagina 6.
8. Laat de haard alleen repareren door een erkend installateur en met originele onderdelen.

Garantie

OpuwhoutkachelbiedtWANDERSMetaalproductenB.V. te Netterden een garantie van 5aar na aankoopdatum, mits de haard op een juiste wijze is geinstalleerd en worden gebruikt volgens de aanwijzingen in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zijn tot materiaal- en constructiefouten. In die gevaln ontvangt u gratis nieuwe onderdelen. Arbeidsloon en andere kosten vallen Niet onder de garantie. Defecte onderdelen kunt franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden. Voordat de haard geplaatst worden, moet u controlleden of er zichbare schade is aan het toestel.

In dat geval moet u het toestel nicht accepteren, maar contact opnemen met uw leverancier.

Buiten de garantie vallen: het glas, storingen ontstaan door onoordeelkundig gebruik; nieduiste naleving van de landelijkke voorschriften en de bijgevoegde installment- en bedieningsvoorschrift-ten; installment door een Niet door WANDERS erkend installmenter of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar. De garantie verwalt ook bij gebruik van een verkeerde brandstof.

Voor de volgende onderdelen geldt een garantietermijn van 1aar: alle gietijzeren en vermiculite onderdelen, de elektrische onderdelen, dethermostaatklep en de lak.

WANDERS is nicht verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of roosters na het stoken van de haard. Verkleuringen können ontstaan doordat stofdeeltjes verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te minimisieren verwijzen wij maar het advies dat gegeven worden in de sfeerhaardenbranche. Uw installmentar kan u hierover informeren.

Klachten worden in behandeling genomen nadat de verkoopfirma/installateur of het gasbedrijf een klacht heeft ingediend, vergezeld van de aankoopdatum en een kopie van de aankoopbon. Reparations geenrecht op verlenging van de garantietermijn. Alle gevolgschade worden uitgesloten.

Installievoorschriften Diamant houtkachel

Algemene aanwijzingen	8
Voorbereiding	8
Installatie	9
Reparaties	13
Technische gegevens Diamant	14

Algemene aanwijzingen

DeDiamantisgekeurdvolgensdeinternationalenormering EN 13240 en kent een extra uitbreidingsnormering voor optimaal milieu vrijelijk stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De haard kan aangesloten worden op een rookkanaal waar meerdere kachels op zijn aangesloten. De pijp voor de rookgasafvoer heeft een diameter van 150 millimeter.

Het toestel mag alleen geplaatst en aangesloten worden door een erkend installerateur en volgens de onderstaande installmentevoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanner de Diamant onvolledig of onjuist is aangesloten of geinstalleerd.

Het is nicht toegestaan de kachel teplaatsen in:

• Algemeen toegankelijke galerijen en gangen.
• Trappenhuizen, behalve in gebouwen met nicht meer dan twee woningen
• Ruimtes waarlicht ontvlambare of explosieve en gevaarlijke stoffen worden verwerkt.

dakhelling × groter dan 23

• Ruimtes waar een afzuigkap aanstaat of een mechanisch afzuigsysteme is geplaatst, behalve wanner u de luchtaanvoer rechtstreeks van buiten haalt, zodate een gevaarloze verbranding verzekerd is.

Voorbereiding

Het schoorsteenkanaal

Voordat u de haard plaatst dient u de volgende punten in acht te nemen:

• Als u de kachel aansluit op een bestaande schoorsteen, dan要去 die eerst vakkundig schoongemaakt en gecontrolerd worden door een erkend schoorsteenveegbedrijf. Eventuele aflsruitkleppen dienen te worden verwijderd.
• Derookgasafvoervandehaarddientzonderomwegen te worden aangesloten op het schoorsteenkanaal.
• De onderdruk in het schoorsteenkanaal要去 minimaal 12Pa of 0,12 mbar়n.

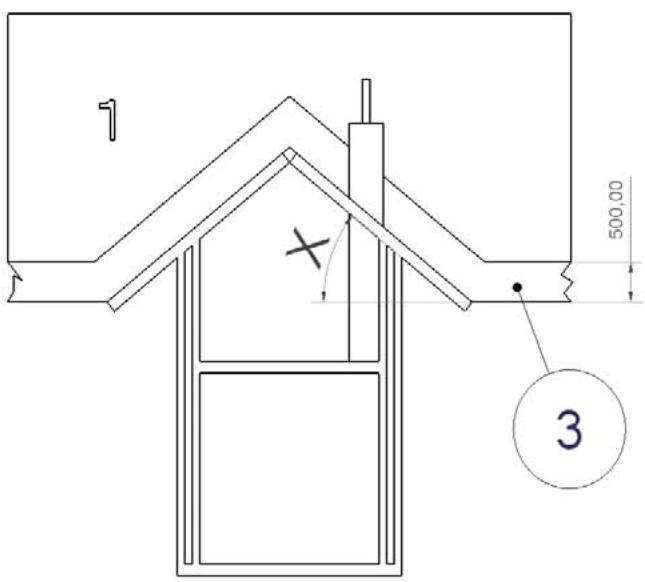

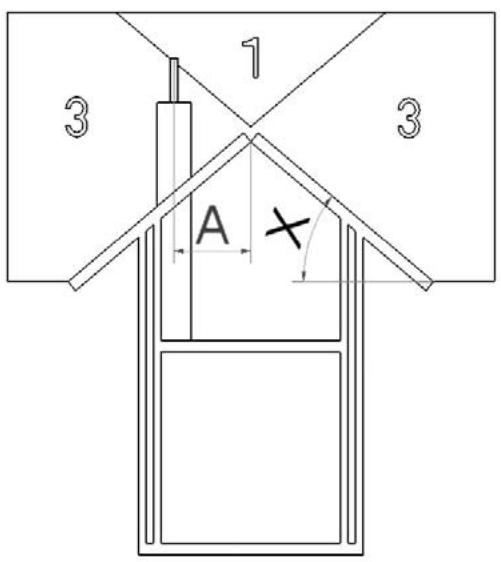

• Het schoorsteenkanaal moet.altijd inuitmondingsgebied 1uit komen. Zie onderstaande tekeningen en tabel.

dak helling x kleiner dan 23'

• Het schoorsteenkanaal dient tenijd de vanplaatsing schoon en lekdicht te zich en zonder enige belemmering een diameter van minstens 150 millimeter te hebben.
  Eventuale bochten in het rookkanaal mogen nicht groter zichn dan 45 graden.
  U dient zich ervan te overtuigen dat het schoorsteenkanaal de rookgassen voldoende, goed en veilig kan afvoeren.
• De waardes voor de berekening van het schoorsteenkanaal vindt u onder de Technische gegevens op bladzijde 8.

Brandveiligheid

In verband met brandveiligheid is het belangrijk om onderstaande voorschriften in acht te nemen voordat de kachel worden geinstalleerd.

1. Als de vloer rond de haard van brandhaar materiaal is gebruik dan een vloerplaat. De vloerplaat dient een minimale groitte te hebben van:
2. aan de voorzijde van de deur: 50 centimeter uit de haard
3. aan de zichkant van de deur: 30 centimeter uit de haard
4. Houd minimaal 80 centimeter afstand:tussen de kachel en brandbare objecten, zoals: gordijnen, houten voorwerpen (kasten en schilderijen) en glazen objecten. Houddezelfde afstand aan ten opzichte van het rookkanaal.
5. Houten constructieonderdelen binnen het stralingsbereik van de kachel (80 centimeter vanaf buitenzijde kachel) dienen brandvrij bekleed te worden.
6. Indien de rookgasafvoer door een plafond en/of dak gaat dat bestaat uit brandbare materialen, dienen plafond en dak ongeveer 80 centimeter rond bekleed te worden met brandvrijne materialen. Let hierbij op balklagen en eventuele elektrische leidingen.
7. Tussen de kachel en dragende, stalen constructieonderdelen要去 minimaal een afstand van 50 centimeter zitten (in alle richtingen).
8. Scherm alle brandbare materialen af die zich binnen

een straal van 80 centimeter van de kachelopeningen bevinden. Doe dit met Niet brandbare materialen.

1. Bekleed de schouw nooit met brandhaar materiaal (zoals papierbehang).
2. De muur après de kachel要去it brandvrijeme materialen bestaan of ermee geisoleerd worden. Het isolatiematerialiaal dient een temperatuur van 700 gradeN Celcius te weerstaan en een dichtheid van 80kg / m3 te hebben. Zie voor de isolatiematerialen tabel op pagina 15).
3. Voorkom bij hetplaatsen van de haard warmtedoorslag. De warmte afgifte van een brandende haard kan door de muur hebten trekken. Dit kan zichs brand veroorzaken aan de andere kant van de muur. Voorkom dit.

Installatie

DeDiamantisgekeurdvolgensdeinternationalenormering EN 13240 en kent een extra uitbreidingsnormering voor optimaal milieu vriendelijk stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De haard kan aangesloten worden op een rookkanaal waar meerere kachels op zijn aangesloten. De pijp voor de rookgasafvoer heeft een diameter van 150 millimeter.

Verbrandingslucht toevoer

De haard dient voldoende verse verbrandingslucht toegevoerd te krijgen. Maak indien nodig een extra luchttoevoer opening, zo zich也不可能 bij de kachel; zo vermijdt u tocht. Een extra luchttoevoeropening is absolutut vereist indien:

• Het vertrek is voorzien van een warmerterugwinsystem.
• Het vertrek is voorzien van een centraal afzuigssystem.
• Een afzugkap indezelfde ruimte staat.

De luchttoeoperpening要去afsluitbaarzijn indien\ deze door een brandwerende muur loopt. Zijn er\ meerdere verbrandingstoestellen indezelfdruimte\ aanwezig, dan要去en er voldoende luchtopeningen\ zijn om een zorgeloze verbranding te garanderen.

External luchttoevoer

Het kanaal voor de aanvoer van verse buitenlucht theeft een diameter van 150 millimeter. Het luchttoevoerkanaal kan via een achter- of onderaansluiting aangebracht worden. Gaat de externe luchttoevoer door een brandmuur, dan dient dit kanaal afsluitbaar teijken. Is het kanaal longer dan 1 meter, inclusief een bocht van 90 graden, dan要去 de diameter van het kanaal worden vergroot.

Aansluiten van de haard

De Diamant is een zware houthaard. De staande versie weegt -inclusief 2 meter rookgasafvoer-kanaal- 150 kilo. Verzeker u ervan dat de muur of vloer waar u de haard op of aan monteert, dit gewicht probleemloos kan dragen. Volg, voordat u de haard monteert, eerst de aanwijzingen op uit het vorige hoofdstuk 'Voorbereiding'. Bescherm uw rug en de vloerijdens de hele montage.

Montage staande versie

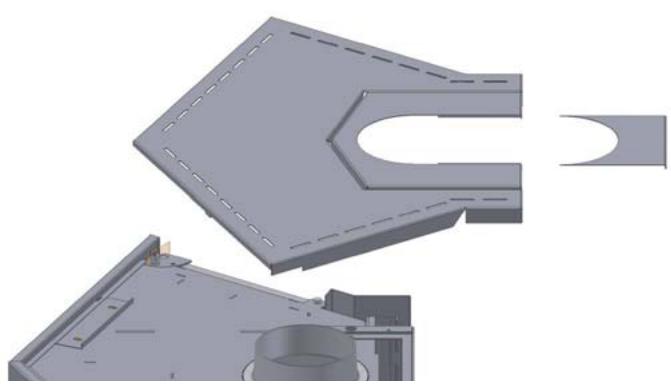

Figuur 1 Verwijder de tweedelige bovenplaat

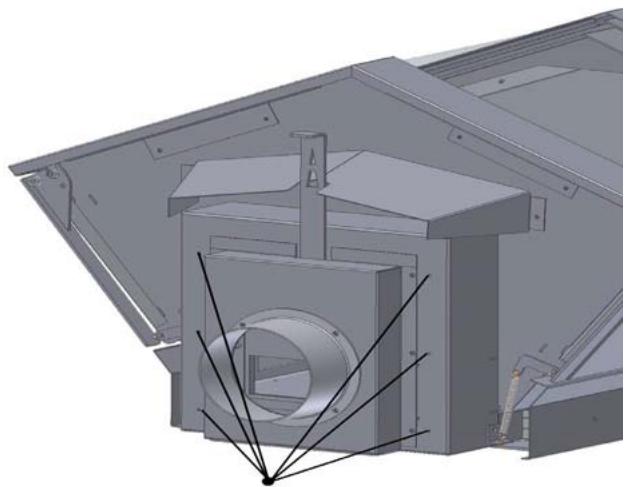

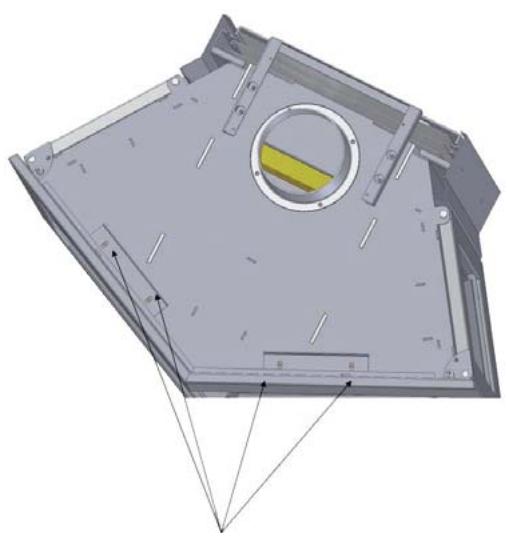

Figuur 2 Verwijder de 6 schroeven onderin

1. Controller of de muur waar u de haard voorplaatst brandwerend genoeg is. Kijk daartoe onder het kopje 'Brandveiligheid' op pag. 9.
2. Controller de verpakkingsdoos van de haard en die van de voet. Monteer geen kachel of voet die beschadigd uit een doos komt. Meldt eventuele schade bij WANDERS.
3. Wees voorzichtig bij het uitpakken van de haard en bescherm de vloer als u dit doet: de pijpmond onderaan de kachel heeft een scherpe rand.
4. Bij montage van de staande versie heeft u de ophangbeugel onderin de doos Niet nodig. (U kunt deze wel gebruiken als aftekenmal voor de bevestiging aan de muur t.o.v. de eventuele externe luchttoevoer.)
5. Verwijder de tweedelige bovenplaat van de haard (zie figuur 1). Dit om eventuele schade te voorkomen.

Indien u een externe luchtaanvoer aansluiting aan de achterzijde wilt leest u nu de alinea "Montage acheer aansluiting externe luchtaanvoer" op blz 11.

1. Beschem de vloer en kantel de haard voorzichtig op de rug.
2. Verwijder de 6 schroeven aan de onderzijde (zie figuur 2).
3. Pak de voet uit de doos en haal de Voorplaat van de voet af, deze zit geklemd.
4. Maak de voet met de 6 schroeven vast aan de haard.
5. Til voorzichtig de haard rechtep en zet die op de gewenste plaats.Denk aan uw rug.
6. Sluit, indien gewenst, een apart luchttoevoerkanaal aan (minimale diameter: 150 millimeter). Maak hierbij gebruik van dechter- of onderaansluiting.

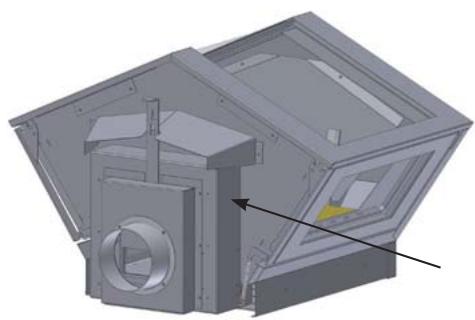

Figuur 3 Foto plaatstypeplaatje op kachel

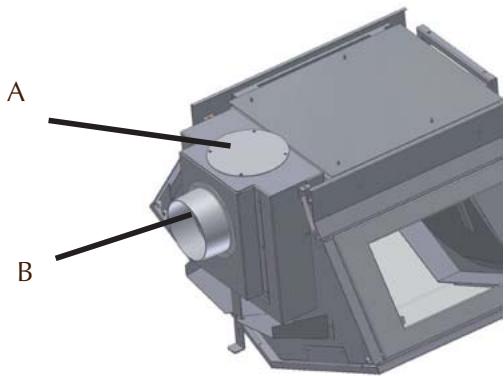

Figuur 4 Pijpmond (B) en afdekplaat (A)uitwisselbaar

1. Klik de voorplaat van de voet waar terug op+zijn plaats.
2. Monteer, indien nodig, de haard aan de boenzijde vast aan de muur. Gebruik geen kunststoff bevestigingsmaterialen.
3. Indien een sierpijp gewenst is, kijk dan onder het kopje 'Montage sierpijp'.
4. Monteer dan de rookgasafvoer afwaterend.
5. Plaats tot slot de tweedelige bovenplaat terug op de haard.
6. Vervang eventueel het typeplaatje in een met de gewenste taal.

Montage hangende versie

Figuur 5 Ophangbeugel

1. Controller of de muur waar u de haard voor staat brandwerend genoeg is. Kijk daartoe onder het kopje 'Brandveiligheid' op pag. 9.
2. Controller de verpakkingsdoos van de haard en die van de voet. Monteer geen kachel of voet die beschadigd uit een doos komt. Meld eventuele schade bij WANDERS.
3. Wees voorzichtig bij het uitpakken van de haard en bescherm de vloer als u dit doet: de pijpmond onderaan de kachel heeft een scherpe rand.
4. Verwijder de tweedelige bovenplaat van de haard (zie figuur 1). Dit om eventuele schade te voorkomen.
5. Pak de ophangbeugel (fig. 5) en gebruik deze als aftekenmal voor de gaten. Breek na gebruik de lippen bovenaan en de rand voor de externe luchttoever eraf. Monteer de ophangbeugel aan de muur. Gebruik hiervoor nooit kunststof bevestigingsmaterialen. Zorg ervoor dat de beugel precies midden onder het afvoergat zit en dat de haken maarboven wijzen.Bevestigingsbautenogens Nieteer dan 10mm uit de wand steken.
6. Sluit, indien gewenst, een apart luchttoevoerkanaal aan met een minimale diameter van 150 millimeter. Gebruik hiervoor dechter- of onderaansluiting (zie figuur 4). Kijk voor hetplaatsen van de externe luchttoevoer bij de volgende alinea.
7. Hang de haard in de beugels. Denk aan uw rug. Om gewicht te besparenkest u tijdelijk het glas en de stookplaat verwijderen. Monteer de haard aan de bovenzijde in de muur.
8. Indien een sierpijp gewenst is, kijk dan onder het kopje 'Montage sierpijp'.
9. Monteer de rookgasafvoer afwaterend.
10. Plaats tot slot de tweedelige bovenplaat terug op de haard.
11. Vervang eventueel het typeplaatje in een met de gewenste taal.

Montage achteraansluiting exter luchttoevoer

1. Volg de punten 1 tot en met 6uit de vorige alinea Montage hangende versie.
2. Verwijder de afdekplaat (A) van de externe luchttoevoer aan dechterzijde van de haard en wissel deze om met de pijpmond aan de onderzijde. (zie figuur 6)
3. Hang de haard in de beugel (denk aan uw rug). Om gewicht te besparenkest u het glas en de stookplaat verwijderen (zie hoofdstuk reparations op pagina 13).
4. Schuif via de buitenzijde de pijp om de pijpmond (de pijpmond die overblijft kurz u wegooien).
5. Ga nu verdier met sunt 9uit de vorige alinea Montage hangende versie.

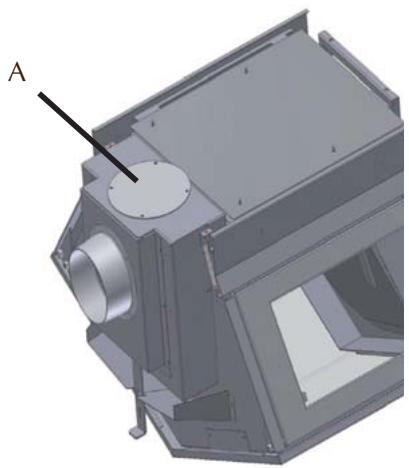

Figuur 6 Afdekplaat (A) verwijderen

Montage sierpijp

1. Controller de verpakkingsdoos van de sierpijp. Monteer geen sierpijp die beschadigd uit een doos kommt. Meld eventuele schade bij WANDERS.
2. Pak de sierpijp en verwijder de Voorplaat. Schuif de voorplaat daartoe ie's naar boven en maar u toe.
3. Stel de sierpijp waterpas op de haard, schroef deze vast aan de haard en eventueel aan de muur.
4. Monteer het rookgasafvoerkanaal afwaterend.
5. Monteer het telescoopstuk aan het plafond en klik de afdekplaat terug.
6. Verwijder het middenstuk uit de bovenplaat van de haard door de vier schroeven los te draaien.
7. Plaats tot slot de bovenplaat terug op de haard.

Reparities

Vervangen van het glas in de deur

• Open de deur met de kapotte ruit.
• Verwijder de glassstrips (zie figuur 7) aan de binnenkant van de deur.
• Vervang de glasruit. Let op: het glas is scherp.
• Controller of de keramische band heel is en goed vast zit aan de deur. Zo Niet: plank deze opnieuw vast met neutrale siliconenkit of verrang deze geheel.
• Vervang het gebroken glas (let op scherpe randen).
  Monteer alles weer terug.

Figuur 7 Verwijdersen glassstrips van de deur

Figuur 8 Verwijder de bovenplaat

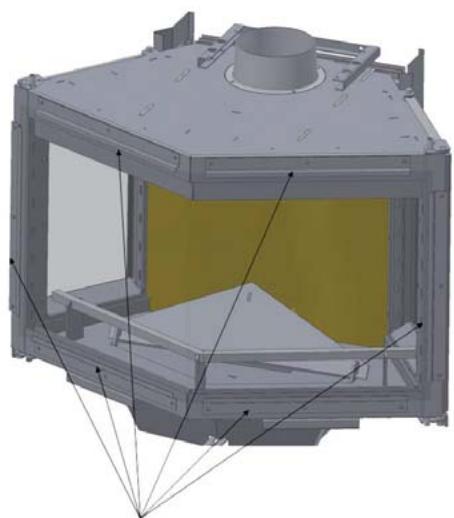

Figuur 9 Verwijderen glasstrips

Vervangen van de voorruit

• Verwijder de bovenplaat en schroef de twee beugels los (zie figuur 8).
• Pak de gebogen voorruit door het waar voren te halen enlicht te lately zakken. Let op: het glas is scherp.
• Verwijder de Glasstrips (zie figuur 9).
• Controller of de keramische glasband heel is en vastzit op de haard. Zo Niet: plank deze opnieuw vast met neutrale siliconenkit of verrang deze geheel.
• Vervang de gebogen voorruit. Let waar bij op scherpe randen.
  Monteer de haard.

Deur sluiting	Ba	I/II
Nominaal vermogen*	8	kW
Pijpdiameter verbrandingsgassen	150	mm
Maximale vulling bij hout	3	kg
Maximale vulling bruinkool	3	kg
Inhoud verbrandingskamer	0,088	m3
Oppervlak bodem verbrandingskamer	0,22	m2

• nominale warmte van 8 kW worden verkreten bij een schoorsteentrek van 0,12 mbar

Brandstof, houtblokken, 30 × 10 ~cm

Max. opleg hoeveelheid	3 stuks
Primaire luchtklep	max.
Secundaire luchtopening	max.
Brandtijd brandstof	ongeveer 1aar

Rookgaswaarden volgens DIN 4705, DIN 18895 deel 2

Bij gesloten deur	hout
Rookgashoeveelheid	8,4	g/s
Rookgastemperatuur	290	°C
Voordruk	0,12	mbar
Rendement	78,9	%
CO op 13% O2	0,07	%
Fijnstof	26	mg/m3
Keuringsinstituut 1625 . Keuringsnorm EN13240 . Keuringsrapport nr. RRF-400169

Richtwaarden voor de inhoud van de te verwarmen ruimte:

Niet alle vertrekken voldoen aan de huidige isolatiewaarden. Voor de inhoud van de te ver-warmen ruimte konnen volgens DIN 18893 de volgende waarden aangehouden worden:

Bij gunstige verwarmende omstandigheden:

bereken volgens DIN 4701

Bij minder gunshote omstandigheden:

135 m3

Bij ongunstige omstandigheden:

95 m3

Voor tijdelijke verwarming, bij een onderbreking van meer dan 8uur, kan voor de te verwarmen inhoud 25% );
minder gerekend worden.

Tabel isolatiedikte bij muurdikte

	muurdikte 10 cm	isolatie	convectie mantel
Bescherming van de muur		achterkant 8 cm
Wanden uit brandbare bouwdelen	X		X
Dragende wanden uit staalbouw	X		X
Inbouw meubel gegen kachel	X		X
Inbouw meubel in darüberligende muur	X	zijkant 8 cm	X
Overige wanden
Wand dikte < 10 cm	X	onderkant 6 cm	X
Wand dikte > 10 cm (kan gemetselde muurশ)	-		-

Tabel geeft aan welke isolatiedikte gekozen moet worden bij welke muurdikte, ter bescherming van inbouwmanden.

Tabel isolatiematerialiaal, NB: alleen wat in grijs gebied staat is toegestaan

Isolatie		Verpakt		Warmtegeleiding		Bovenste gebruikstemp.		Dichtheid
nr	artikel	nr	vorm	nr	verpakt	nr	°C	nr	Kg/m3
10	Mineraal Wol	01	Banen	01	Matten versticht	10	100	02	20
11	Glaswol	02	Losse wol		Matten versticht	12	120	03	30
12	Steenwol	03	Wol	02	Matten versticht	14	140	04	40
13	Slakken		Granulaat		G. kromme 2	16	160	05	50
		04	Vilt					06	60
		05	Lamelle mat	10	Schilfers			07	70
					G. kromme 1			08	80
		06	Matten versticht	11	Schilfers			09	90
		07	Platen		G. kromme 2			10	100
		08	Schalen			72	720	11	110
		09	Segmenten	20	Platen	74	740	12	120
		10	Gevlochten		G. kromme 1	76	760	13	130
				21	Platen
					G. kromme 2			18	180
		99	Overige	99	Enkel	99		99

Zoek in deze tabel het isolatiematerialiaaluit.

NOTA BENE: Groep 99 is NIET toegestaan.

GB
