BEDIENUNGSANLEITUNG PSU 4000 AKG

BEDIENUNGSANLEITUNG S.2

Bitte vor Inbetriebnahme des Gerätes lessen!

USER INSTRUCTIONS p.6

1. Schütten Sie keine Flüssigkeiten auf das Gerät und halten Sie keine sonstigen Gegenstände durch die Lüftungsschlitze in das Gerät fallen.

2. Das Gerätarf nur in trockenen Räumen eingesetzt werden.

3. Das Gerätarf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausgelaucht werden können.

4. Prufen Sie vor Inbetriebnahme des Gerätes, ob die am Gerät angegebene Betriebsspannung der Netzspannung am Einsatzort entspricht.

5. Um der Gefähr elektrischer Schläge vorzubeugen, betreiben Sie das Gerät ausschließlich an Netzsteckdosen mit angeschlossen Schutzleiter. Die Unterbrechung des Schutzleiters oder die Montage eines nicht genormten Steckers ist verboten.

6. Vergleichen Sie vor dem Anschlieben die Ausgangsspannung des Gerätes mit der Betriebsspannung aller Empfänger. Schlieben Sie nur solche Empfänger an das Gerät an, bei denen die Spannungshöhe, Spannungsart (Wechselspannung (AC) oder Gleichspannung (DC)) und Polarität der Steckverbinder mit den Ausgangsdaten des PSU 4000 übereinstimmen.

7. Jedem Ausgang des Gerätes)dufen maximal 2,5 A (DC OUT 1) bzw. 2 A (DC OUT 2-3) Strom ent-nommen werden.

8. Schlieben Sie die Ausgänge des Gerätes keinesfalls kurz!

9. Legen Sie an die Ausgabe des Gerätes niemals eine Spannung an. Schlieben Sie also nie ein Netzgerät jeglicher Art an einen der Ausgabe an. Dies kann zu Schäden an beiden Geräten führen.

10.Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das Geräteinnere gelangen sollte. Ziehen Sie in thisem Fall sofort das Netzkabel aus der Steckdose und halten Sie das Gerät von unseren Kundendienst überprüfen.

1. Ziehen Sie das Netzkabel bei längerer Nichtverwendung aus der Steckdose.itte beachten Sie, dass bei angestecktem Netzkabel das Gerat nicht vollständig vom Netz getrennt wird, wenn Sie es ausschalten.

2. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z. B. Radiatoren, Heizungsrohren, Verständern, usw. auf und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.

13.Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen samtliche Leitungen getrennt von Starkstromleitungen.

1. Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das Netzkabel vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffeile beschädigten können.

15.Verlegen Sie alle Kabel stets so, dass keine Personen zu Sturz kommt konnen.

16.Verwenden Sie nur von AKG empfohlenes Zubehör.

1. Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschrieben Anwendungen. Für Schäden infolge unsachgemäß Handhabung oder missbrächlicher Verwendung kann AKG keine Haftung übernehmen.

1.2 Umwelt

1. Wenn Sie das Gerät verschroten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den darauf geltenden Entsorgungsvorschriften.
2. Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in einem dazu vorgesehenen Sammelsystem.

2 Beschreibung

2.1 Einleitung

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerat benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen konnen. Wir wünschen Ihnen viel SpaB und Erfolg!

*Siehe Fig. 3 und 4. Details siehe Bedienungsanleitung SR 4000.

Das PSU 4000 ist ein Netzgerät mit drei 12 V DC-Ausgangen zur Stromversorgung einer WMS 4000-Mehrkananlage. Das Gerät ist für 19"–Rackmontage* geeignet und besteht nur 1 HE Platz im Rack. Das PSU 4000 ersetzt die mit den Einzelkomponenten mitgelieferten Steckernetzteile und vereinfacht dadurch den Aufbau der Stromversorgung von Mehrkanal-Anlagen wesentlich.

2.2 Lieferumfang

1 PSU 4000

1Netzkabel mit Kaltgerästecker

3 Verbindungskabel mit DC-Steckern

1 19^ -Montageset

Kontrollieren Sieitte,ob die Verpackung alle oben angeführten Teile enthalt.Falls etwas feht, wenden Sie sichitte an ihren AKG-Handler.

2.3 Bedienelemente

2.3.1 Frontplatte

An der Frontplatte des Netzgeräts befinden sich folgende Bedienelemente und Anzeigen:

ON/OFF: Ein/Aus-Taste. Zum Einsatz den Geräts drücken Sie die Taste. Zum Ausschalten drücken Sie die Taste erneut.

DC OUT 1 - 3: Die blaue OK-LED leuchtet, wenn an der entsprechenden DC-Ausgangsbuchse DC OUT 1 bis DC OUT 3 die korrekte Vesorgungsspannung für aktive Componenten bereitsteht. Wenn die Versorgungsspannung an einem DC-Ausgang kurzgeschlossen wird oder ausfält (unter 2 V absinkt), der Ausgang überlastet wird oder die Temperatur den zulässigen Wert übersteigt, erlischt die jeweilige OK-LED und leuchtet die rote FAIL-LED auf.
Fig. 1: Bedienelemente und Anzeige-LEDs an der Frontplatte

An der Rückseite des PSU 4000 stehen folgende Ein- und Ausgänge zur Verfügung:

Kaltgerätebuchse zum Anstecken des mitgelieferten Netzkabels. In der Kaltgerätebuchse ist ein Standard-Sicherungshalter mit Sicherung 2 A träge integriert. Das PSU 4000 besitzt ein Mehrbereichsnetzteil für Primärspannungen von 90 V bis 264 V AC.
DC OUT 1: DC-Ausgangsbuchse für 2,5 A Belastung zum Anschluss eines PS 4000 mit Antennensystem und maximal 4 Empfängern SR 4000 (Empfänger werden via Antennenkabel mit Strom versorgt) oder einer anderen WMS 4000 Komponente (HUB 4000, HPA 4000, CU 4000).
DC OUT 2, DC OUT 3: DC-Ausgangsbuchsen für 2 A Belastung zum Anschluss einer WMS 4000 Komponente (SR 4000, HUB 4000, HPA 4000, CU 4000, PS 4000 ohne Antennensystem).

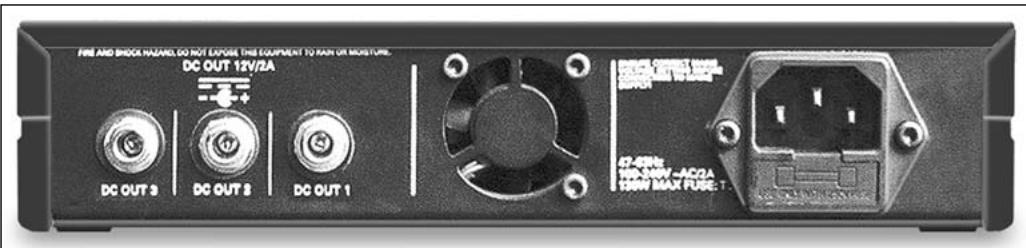

Fig. 2: Ein- und Ausgänge an der Rückseite

Achten Sie darauf, dass der Gesamt-Strombedarf aller an DC OUT 1 angeschlossenen Komponenten 2,5 A und aller an DC OUT 2 und DC OUT 3 angeschlossenen Komponenten 2 A nicht übersteigt. Eine höhere Belastung kann Überhitzung und dadurch Schäden am PSU 4000 verursachen.

2.3.2 Rückseite

Siehe Fig. 2.

Siehe Fig. 5.

Siehe Fig. 5.

Wichtig!

3 Inbetriebnahme

Schlieben Sie das Gerät erst dann an das Netz an, wenn Sie alle Audio- und DC-Verbindungen hergestellt haben.

Kontrollieren Sie, ob die Ausgangsspannung des PSU 4000 mit der Betriebsspannung der anzuschliebenden Komponenten übereinstimmt. Eine falsche Betriebsspannung kann zu Schäden an allen Geräten führen.

1. Verbinden Sie mit Hilfe der mitgliefferten Verbindungskabel die DC OUT-Buchsen an der Rückseite des PSU 4000 mit den DC-Eingangsbuchsen der gewünschten Komponenten.
2. An einem Ende jeder Verbindungskabel befindet sich ein Ferritkern. Achten Sie darauf, diesen Ende des Verbindungskabels jeweils an das PSU 4000 anzustecken.

Stecken Sie keine Verbindungskabel an nicht benutzte DC OUT-Buchsen an. An den offen den Steckerenden besteht Kurzschlussgefahr durch Metallteile.

Das PSU 4000 besitz ein Mehrbereichsnetzteil für Primärspannungen von 90 V bis 264 V AC. Sie konnen das Gerät davon an jeder Netzspannung innerhalb deses Bereichs mit einer Frequenz zwischen 47 und 63 Hz anschließen.

1. Verbinden Sie mittels des mitgelieferten Netzkabels das PSU 4000 mit einer geeigneten Netzsteckdose.

Um der Gefahr elektrischer Schläge vorzubeugen, betreiben Sie das Gerät ausschließlich an Netzsteckdosen mit angeschlossen Schutzleiter.

Wichtig!

Wichtig!

3.1 DC-Verbindungen PS 4000 mit Antennensystem nur an DC OUT 1 anschließen!

Wichtig!

3.2 Netzanschluss

Warnungi!

3.3 Ein- und Ausschalten

1. Drücken Sie die ON/OFF-Taste, um das Gerät einzuschalten.

Die 3 DC OUT OK-LEDs leuchten auf.

An den angeschlossenen und eingeschalteten Komponenten leuchten - soweit vorhanden - die Betriebsanzeige-LEDs auf.

Weitere Hinweise zur Bedienung der verschiedene Komponenten entnahmen Sieitte deren Bedienungsanleitung.

1. Zum Ausschalten drucken Sie nochmals die ON/OFF-Taste.

3.4 Sicherung Warning!

Tauschen Sie die in der Kaltgeräte-Buchse eingebaute Sicherung ausschließlich gegen Sicherungen des einzeln Typs - 2 A träge - aus. Sicherungen mit anderen Werten können zu Funktionsstörungen oder Brandgefahr führen.

4 Reinigung

Wichtig! 1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Reinigen Sie die Oberflächen des Gerätes mit einem mit Wasser befeuchteten, aber nicht nassen Tuch.

Wichtig!

Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffteile beschädigten konnten.

5 Fehlerbehebung

Fehler	Mögliche Ursache	Behebung
Keine der LEDs an der Frontplatte leuchtet.	1. PSU 4000 nicht an das Netz angeschlossen. 2. PSU 4000 ausgeschalten. 3. Sicherung im Hausverteiler defekt. 4. Sicherung des PSU 4000 durchgebrannt. 5. PSU 4000 defekt.	1. PSU 4000 an das Netz anschlieben. 2. PSU 4000 einschalten. 3. Sicherung überprüfen. 4. Sicherung gegen Sicherung des einzeln Typs (2 A träge) austauschen. 5. Alle Verbindungskabel von DC OUT-Buchsen abziehen. Wenn LEDs nicht leuchten, wenden Sie sich an die{nachstelegene AKG-Servicestelle.
Angeschlossene Komponente(n) faktioniert/funktionieren nicht, obwohl entspre-chende OK-LED(s) leuchtet/leuchten.	1. Angeschlossene Komponente ausgeschalten. 2. Stecker des Verbindungskabels nicht ganz eingesteckt. 3. Verbindungskabel defekt. 4. Falsche Spannung (Komponente beschädigt). 5. Falsche Polarität (Komponente beschädigt).	1. Komponente einschalten. 2. Verbindungskabel abziehen und nochmals bis zum Anschlag einstecken. 3. Verbindungskabel ersetzen. 4. Wenden Sie sich an die{nachstelegene AKG-Servicestelle. 5. Wenden Sie sich an die{nachstelegene AKG-Servicestelle.
Eine der FAIL-LEDs leuchtet.	1. DC-Ausgang kurzgeschlossen. 2. DC-Ausgang überlastet. 3. Gerät überhützt. 4. Verbindungskabel oder angeschlossene Komponente defekt. 5. Interner Fehler.	1. Kurzschluss beseitigen. 2. Angeschlossene Last überprüfen: Strombedarf aller angeschlossenen Geräte darf 2,5 A (DC OUT 1) bzw. 2 A (DC OUT 2-3) nicht übersteigen. 3. Lüfter überprüfen, angeschlossene Last überprüfen, Gerät an kühleren Ort stellen. 4. Verbindungskabel abziehen. Wenn OK-LED aufleucht, Verbindungskabel ersetzen bzw. Komponente von AKG-Service überprüfen setzen. 5. Wenden Sie sich an die{nachstelegene AKG-Servicestelle.

Eingangsspannung	90 bis 264 V AC
Netzfrequenz	47 bis 63 Hz

6.1 Eingang

Ausgangsspannung	3 Ausgänge à 12 V DC
Max. Ausgangsstrom	DC OUT 1: 2,5 A, DC OUT 2-3: 2 A

6.2 Ausgänge

Gewicht	1,3 kg
Maße	200 x 190 x 44 mm

6.3 Gesamtgerät

Dieses Produkt entspricht den in der Konformitätskerlärung angegebenen Normen. Sie können die Konformitätskerlärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

6.4 Normen
