BEDIENUNGSANLEITUNG SR 40 SINGLE AKG

BEDIENUNGSPANLEITUNG.S.2

Bitte vor Inbetriebnahme des Gerätes lessen!

USER INSTRUCTIONS .p. 12

1 Sicherheit und Umwelt 4

1.1 Sicherheit 4
1.2 Umwelt 4

2 Beschreibung. 5

2.1 Einleitung 5
2.2 Lieferumfang 5
2.3 Optionales Zubehor 5
2.4 Empfänger SR 40 SINGLE 5

2.4.1 Frontplatte 5
2.4.2Rückseite 6
2.4.3 Automatischer Squelch 6

3 Inbetriebnahme 7

3.1 Empfänger positionieren 7
3.2 Empfänger an einen symmetrischen Eingang anschließen 7
3.3 Empfänger an einen asymmetrischen Eingang anschließen 7
3.4 Empfänger an das Netz anschlieBen 8
3.5Vor dem Soundcheck 8

4 Reinigung 9
5Fehlerbehebung 10
6 Technische Daten 11

1.1 Sicherheit

1 Sicherheit und Umwelt

1. Schütten Sie keine Flüssigkeiten auf das Gerät und halten Sie keine sonstigen Gegenstände durch die Luftungsschütze in das Gerät fallen.
2. Das Gerätarf nur in trockenen Räumen eingesetzt werden.
3. Das Gerätarf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausgetauscht werden können.
4. Prüfen Sie vor Inbetriebnahme des Gerätes, ob die auf dem mitgelieferten Steckernetzteil angegebene Betriebsspannung der Netzspannung am Einsatzort entspricht.
5. Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten Steckernetzteil mit einer Ausgangsspannung von 12 V DC. Andere Stromarten und Spannungen können das Gerät ernsthaft beschädigten!
6. Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das Geräteinnere gelangen sollte. Ziehen Sie in thism Fall sofort das Steckernetzteil aus der Steckdose und setzen Sie das Gerät von unserem Kundendienst überprüfen.
7. Ziehen Sie das Steckernetzteil bei längerer Nichtverwendung aus der Steckdose.itte beachten Sie, dass bei angestecktem Steckernetzteil das Gerät nicht vollständig vom Netz getrennt wird, wenn Sie es ausschalten.
8. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z. B. Radiatoren, Heizungsrohren, Verständern, usw. auf und setzen Sie es nicht direkter Sonneneinzahlung, starker Staub- und Feuchigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
9. Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen samsliche Leitungen, speziell die der Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen. Bei Verlegung in Schächten oder Kabelkanänen achten Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzubRINGen.
10. Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das Steckernetzteil vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffteile beschädigten können.
11. Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschrieben Anwendungen. Für Schäden infolge unsachgemäßer Handhabung oder missbrauchlicher Verwendung kann AKG keine Haftung übernehmen.

1.2 Umwelt

1. Das Steckernetzteil nimmt auch bei ausgeschaltetem Gerät einen geringen Strom auf. Um Energie zu sparen, ziehen Sie davon das Steckernetzteil von der Netzsteckdose ab, wenn Sie das Gerät länger Zeit nicht benieten.
2. Wenn Sie das Gerät verschritten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den darauf geltenden Entsorgungsvorschriften.
3. Die Verpackung ist recyclerbar. Entsorgen Sie die Verpackung in einem dazu vorgesehenen Sammelsystem.

2 Beschreibung

2.1 Einleitung

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen konnen. Wir wünschen Ohnen viel Spaß und Erfolg!

1 Empfänger SR 40 SINGLE

1 Steckernetzteil (Type siehe Haftetikette auf der Verpackung)

1 Beiblatt ("Manual Supplement")

• Kontrollieren Sieitte,ob die Verpackung alle zu Ihr System gehorenden Komponennten enthalt.Falls etwas fehl,twenden Sie sichitte an ihren AKG-Handler.
• Optionales Zubehör führen Sie im aktuellen AGK-Katalog/Folder oder auf www.akg.com. Ihr Handler berät SieGREne.

SR 40 SINGLE ist ein stationärer Empfänger für alle Sender des Systems WMS 40 und der Microtools Serie. Das Gehäuse in halber 19"-Breite ist für 19"-Rackmontage geeignet. Der SR 40 Single bietet einen Empfangskanal und arbeitet auf einer fixen, quarz stabilisierten Trägerfrequenz im UHF-Trägerfrequenzbereich von 660 MHz bis 865 MHz.

1 ON/OFF: Ein/Aus-Taste und Kontroll-LED.
2 Antenne: Die UHF-Antenne mit fixer Länge ist fix an der Vorderseite montiert.
3 VOLUME: Mit dem VOLUME-Potentiometer können Sie den Ausgangspegel des Empfängers von Mikrofonpegel bis Linepegel einstellen und so an die Eingangsempfindlichkeit Ihr Mischpults oder Verständerkers anpassen.
4 RF OK: Diese LED leuchtet, wenn ein Signal empfangen wird. Wenn kein Signal empfangen wird oder der automatische Squelch aktiv ist, erlischt die RF OK-LED und wird der Audioausgang stumm geschählt.
5 AF CLIP: Diese LED leuchtet auf, wenn der Audiopegel des empfangenen Signals die Audiosektion des Empfängers überlastet.
6 Farbcode: Die Farbe entspricht der Trägerfrequenz des Empfängers. Sender mit derselben Trägerfrequenz sind mit derselben Farbe gekennzeichnet. Eine Farbcode-Tabelle finden Sie im Beiblatt ("Manual Supplement") zur Bedienungsanleitung.

2.2 Lieferumfang

2.3 Optionales Zubehör

2.4 Empfänger SR 40 SINGLE

2.4.1. Frontplatte

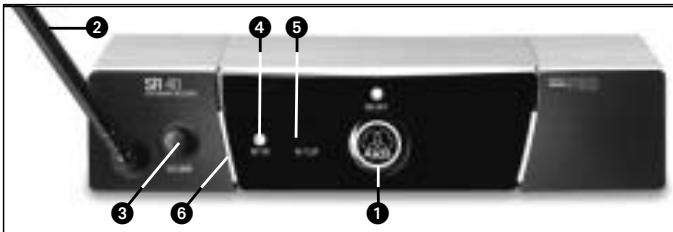

Abb.1: Bedienelemente an der Frontplatte des Empfängers

Siehe Abb. 1.

2.4.2 Rückseite

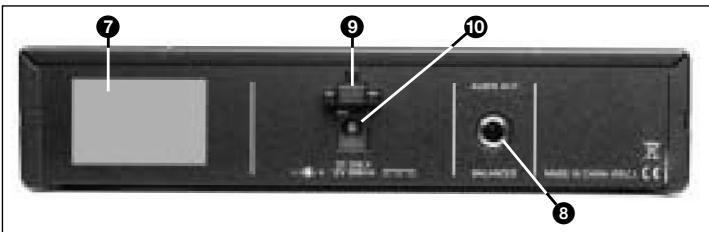

Abb. 2: Bedienelemente an der Rückseite des Empfängers

Siehe Abb. 2.

2 Beschreibung

7 Trägerfrequenzetikette: An der Rückseite des Empfängers ist eine Haftetikette mit der Trägerfrequenz und den Prüfzeichen des Empfängers angebracht.
8 AUDIO OUT: symmetrischer Audioausgang an 3-poliger 6,3 mm-Klinkbuchse, regelbar von Mikrofon- bis Linepegel (Regelbereich 26 dB). Diesen Ausgang konnen Sie entweder mit einem XLR-Mikrofoneingang oder einem asymmetrischen Line-Eingang eines Mischpuls oder Verständers verbinden.
9 Zugentlasting für das Versorgungskabel des mitgelieferten Steckernetzeils.
10 DC ONLY: Versorgungsbuchse zum Anschluss des mitgelieferten Steckernetzteils.

2.4.3 Automatischer Squelch

Die automatische Rauschspere ("Squelch") schaltet den Empfänger bei zu schwachem Empfangssignal ab, sodass die damit verbundenen Störgeräutsche bzw. das Eigenrauschen des Empfängers bei abgeschaltetem Sender nicht hörbar werden.

3 Inbetriebnahme

• Bevor Sie Ihr WMS 40 System in Betriebnehmen, kontrollierten Sie, ob Sender und Empfänger auf derselben Frenzenz arbeiten. Am einfesten konnen Sie this anhand des FarbCodes überprüfen.
• Sie können den Empfänger entweder freistehend aufstellen oder mit Hilfe des optionalen Montagesets RMU 40 PRO in einem 19^ -Rack montieren. Hinweise zur Rackmontage finden sie in der Bedienungsanleitung des RMU 40 PRO.
• Reflexionen des Sendersignals an Metallteilen, Wänden, Decken, etc. oder Abschattungen durch menschliche Körper konnen das direkte Sendersignal schwächen bzw. auslöschen.

Stellen Sie den Empfänger davon wie folgt auf:

1. Positionieren Sie den Empfänger immer in der Höhe des Aktionsbereiches (Bühne), achen Sie jedoch auf einen Mindestabstand zwischen Sender und Empfänger von 3 m bis optimal 5 m.
2. Voraussetzung für optimalen Empfang ist Sichtverbindung zwischen Sender und Empfänger.
3. Positionieren Sie den Empfänger in einem Abstand von mehr als 1,5 m von großem metallenen Gegenstände, Wänden, Bühnengerüsten, Decken, u.a.

1. Sie benöttigen ein symmetrisches Kabel mit XLR-Stecker und 6,3-mm-Stereo-Klinkenstecker (erhältlich im Elektronik- oder HiFi-Fachhandel).
2. Verbinden Sie die AUDIO OUT-Buchse an der Rückseite des Empfängers mit dem gewünschten symmetrischen Mikrofoneingang (XLR-Buchse) am Mischpult oder Veränder-ker.
3. Drehen Sie den VOLUME-Regler am Empfänger ganz nach links (Mikrofonpegel).

1. Verbinden Sie mittels eines 6,3-mm-Klinkenkabels die AUDIO OUT-Buchse an der Rückseite des Empfängers mit einem asymmetrischen LINE-Eingang (6,3 mm-Klinkenbuchse) am Mischpult oder Verträger.

2. Drehen Sie den VOLUME-Regler am Empfänger ganz nach rechts (Linepegel).

3. Um Störeinstreuungen zu vermeiden, verwenden Sie nur Audiokabel mit hochstens 3 m Länge!

Wich

3.1 Empfänger positionieren

3.2 Empfänger an einen symmetrischen Eingang anschlieBen

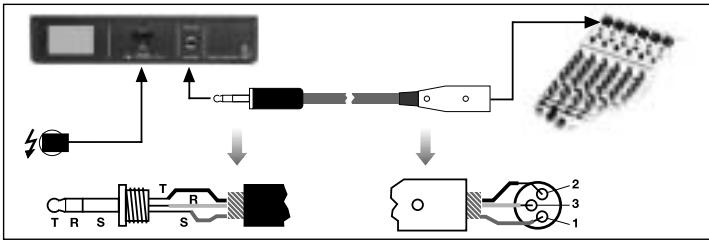

Abb. 3: Anschluss an an symmetrischen Eingang.

Siehe Abb. 3.

3.3 Empfänger an einen asymmetrischen Eingang anschließen

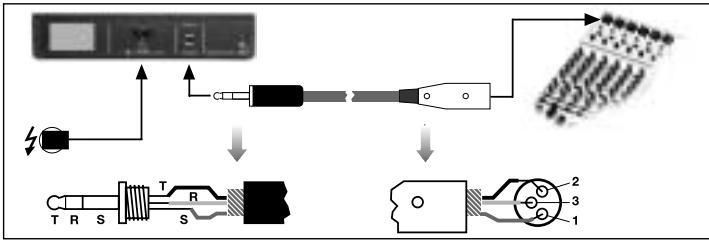

Abb. 4 Anschluss an an asymmetrischen Eingang.
Siehe Abb. 4.

3.4 Empfänger an das Netz anschließen

3 Inbetriebnahme

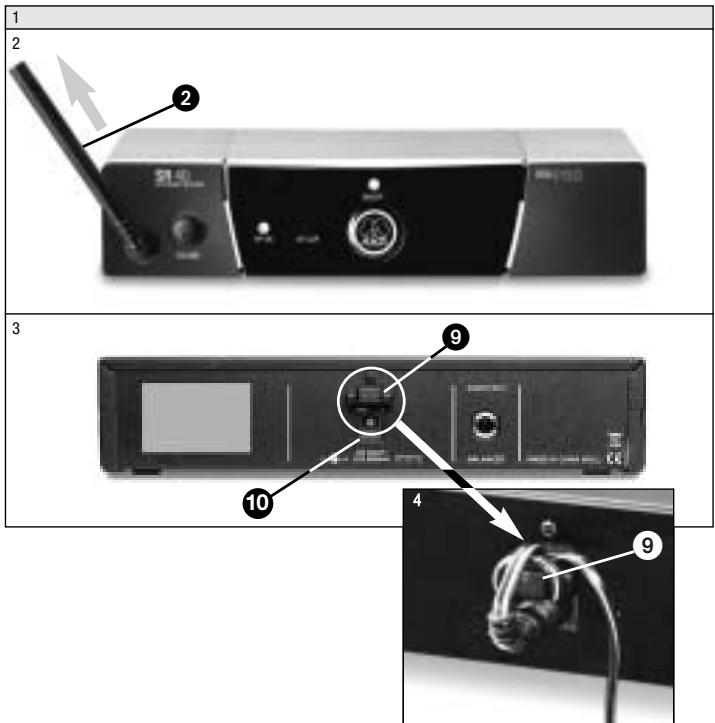

Abb. 5: Netzanschluss

Siehe Abb. 5.

1. Kontrollieren Sie, ob die am mitgelieferten Steckernetzteil angegebene Netz-. spannung mit der Netzspannung am Einsatzort übereinstimmt. Der Betrieb des Steckernetzeils an einer anderen Netzspannung kann zu irreparablen Schaden am Gerat führen.

2. Richten Sie die Antenna (2) nach oben.

3. Stecken Sie das Versorgungskabel des mitgelieferten Steckernetzeils an die DC ONLY-Buchse (10) des Empfängers an.
4. Legen Sie das Versorgungskabel zu einer Schlaufe, stecken Sie die Schlaufe von oben durch die Zugentlastung (9) und legen Sie sie um den Haken der Zugentlastung (9). Ziehen Sie das Kabel fest.
5. Stecken Sie das Steckernetzteil an eine Netzsteckdose an.

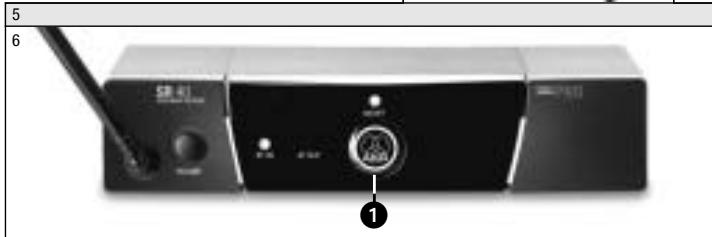

6. Schalten Sie den Empfänger ein, indem Sie die ON/OFF-Taste (1) drücken. Zum Ausschalten drücken Sie ON/OFF (1) erneut.

3.5 Vor dem Soundcheck

1. Schreiben Sie den Bereich ab, in dem Sie den Sender einsetzen werden. Achten Sie damit auf Stellen, wo die Feldstarke absinkt und davon der Empfang kurzzeitig gestört wird ("Dropouts").

3 Inbetriebnahme

Siehe Abb. 1 auf Seite 5.

Solche Dropouts können Sie behehen, indem Sie den Empfänger anders positionieren. Hat dies kein den Erfolg, vermeiden Sie diese kritischen Stellen.

1. Wenn am Empfänger die RF OK-LED (4) erlischt, bedeutet dies, dass kein Signal empfängen wird oder der Squelch aktiv ist.
   Schalten Sie den Sender ein oder gehen Sie naher zum Empfänger, bis die RF OK-LED (4) aufleuchtet.

4 Reinigung

• Zum Reinigen der Oberflächen des Empfängers verwenden Sie am besten ein mit Wasser befeuchtetes weiches Tuch.

5 Fehlerbehebung

Fehler	Mögliche Ursache	Behebung
Kein Ton.	1. Steckernetzteil ist nicht an Empfänger bzw. Netzsteckdose ange-schlossen.2. Empfänger ist ausgeschalten.3. Empfänger ist nicht an Mischpult oder Verträker angeschlossen.4. VOLUME-Regler am Empfänger steht auf Null.5. Mikrofon bzw. Instrument ist nicht am Taschensender angeschlossen.6. Sender hat anderen Farcode als Empfänger.7. Ein/Aus-Schalter des Senders stehen auf "OFF" oder "MUTE".8. Batterien falsch im Sender einge-legt.9. Senderbatterien sind leer.10. Sender ist zuweit vom Empfänger entfernt.11. Hinderisse zwischen Sender und Empfänger.12. Keine Sightverbindung zwischen Sender und Empfänger.13. Empfänger zu nahe bei metall-schen Gegenständen.	1. Steckernetzteil an Empfänger und Netz anstcken.2. Empfänger mittels ON/OFF-Taste einschalten.3. Empfängerausgang mit Mischpult- oder Verträkereingang verbinden.4. VOLUME-Regler aufdrehen.5. Mikrofon bzw. Instrument mit Audio-Eingangsbuchse des Ta-schensenders verbinden.6. Sender mit gleichem Farcode wie Empfänger verwenden.7. Ein/Aus-Schalter des Senders auf "ON" stellen.8. Batterien entsprechend Polaritäts-kennzeichnung (+/-) im Batterie-fach neu einlagen.9. Neue Batterien in den Sender ein-legen.10. Naher zum Empfänger gehen.11. Hinderisse entfernen.12. Stellen, von denen aus der Emp-fänger nicht sightbar ist, vermei-den.13. Störende Gegenstände entfernen oder Empfänger weiter entmernt aufstellen.
Rauschen, Krakhen, unerwänschte Signale.	1. Antennenposition.2. Störungen durch andere Drahtlos-anlagen, Fernsehen, Radio, Funk-geräte oder schadhafte Elektrogeräte oder -installation.	1. Empfänger an einer anderen Stelle aufstellen.2. Störende bzw. schadhafte Geräte ausschalten oder WMS 40 SINGLE mit anderer Trägerfrequenz ver-wenden; Elektroinstallation über-prufen setzen.

5 Fehlerbehebung

Fehler	Mögliche Ursache	Behebung
Verzerrungen.	1. (Nur Taschensender:) GAIN-Regler zu hoch oder zu niedrig eingestellt.2. Störungen durch andere Drahtlos-anlagen, Fernsehen, Radio, Funk-geräte oder schadhafte Elektrogeräte oder -installation.	1. GAIN-Regler sowie zurückdrehen oder aufdrehen, dass Verzerrungen verschwinden.2. Störende bzw. schadhafte Geräte ausschaften oder WMS 40 SINGLE mit anderer Trägerfrequenz ver-wenden; Elektroinstallation über-prufen setzen.
Kurzzeitiger Tonausfall ("Dropouts") an manchen Stellen des Aktionsbe-reichs.	Antonnenposition.	Empfänger an einer anderen Stelle aufstellen. Falls Dropouts bestehenbleiben, kritische Stellen markierenund vermeiden.

6 Technische Daten

Trägerfrequenz	660 - 865 MHz
Modulation	FM
Audioübertragungsbandbreite	40 - 20.000 Hz
Frequenzstätigkeit (-10°C bis +50°C)	±15 kHz
Klirr-factor bei 1 kHz	typ. 0,8%
Kompander	Ja
Signal/Rauschabstand	typ. 110 dB(A)
Stromaufnahme	typ. 95 mA
Spanningsversorgung	120/230 V AC, 50/60 Hz
Squelch-Einsatzschwelle	-100 dBm
Audioausgang	6,3 mm-Klinke symm.: regelbar von Mikrofon- bis Linepegel. Ausgangspiegel bei Nennhub: 500 mV eff.
Abmessungen	200 x 190 x 44 mm
Nettogewicht	580 g

Dieses Produkt entspricht den in der Konformitäserklarung angegebenen Normen. Sie können die Konformitäserklarung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.
